Усилитель звука 100 ватт на транзисторах — проверенная схема

Вот проект стереофонического усилителя звука мощностью 2×120 Вт на 4 Ома. Он собран полностью на транзисторах и в отличии от микросхемных вариантов (например на TDA7294) выдаёт более чистое звучание. Для питания рекомендуется мощный источник 250 Вт 2×35 В с обычным трансформатором или ИБП. Особенности схемы:

стерео УНЧ мощности,
тихое включение/выключение (без применения реле),
защита от короткого замыкания,
тепловая защита.

Технические характеристики усилителя

мощностью 2×120 Вт на 4 Ом
диапазон частот 4 Гц — 50 кГц
THD 1 Вт 1 кГц <0,05%
сигнал/шум 107-114dB в зависимости от уровня громкости

Принципиальная схема УМЗЧ — 2 версия

Во второй версии было изменено несколько деталей. Благодаря отказу от симметрии расположения элементов, источники тока были перемещены ближе друг к другу, что оказалось лучше для симметрия каналов. Снизились искажения на высоких частотах. Добавлены в ключевых местах конденсаторы по питанию. Изменились разъемы сигнала и изменен размер коннектора входного конденсатора. Кроме того, улучшилась разводка массы и питания. В высоком качестве можете посмотреть схемы в PDF файле.

↑ Дополнение от Александра Воробьева, плата-двухканалка

Сама конструкция собрана на двух идентичных микросхемах и представляет собой 2-х канальный (стерео) усилитель с выходной мощностью 100 Ватт (2×50W). Входной сигнал подается на фильтр нижних-высших частот, образованный R1(R9), C1(C11), R2(R9), C2(C12)и далее на 1-ю ножку микросхемы. Отказываться от этих цепочек фильтра не стоит, так как частоты ниже 20Гц и выше 30 кГц, в основном, это — сигналы-помехи и интермодуляционные частотные составляющие, могут существенно подпортить звуковую картину.

Коэффициент усиления каскада задается отношением резисторов R5(R13)/R3(R11) и для данной схемы равен 30. Цепочка R6(R14), R7(R15), C4(C15) называется «вольтодобавкой» и служит для запитывания предоконечного каскада микросхемы повышенным напряжением. Это позволяет увеличить выходную мощность усилителя в целом на 10%-20%. По расхожему мнению, она несколько ухудшает динамические характеристики, поэтому для любителей эксперимента, из схемы вполне можно исключить цепочки R7(R15), C4(C15), а вместо R6(R14) поставить проволочные перемычки. Безо всякого вреда для микросхемы.

Конденсаторы С3(С6), С5(С13), С9, С10 необходимы для устранения индуктивной составляющей цепей питания и служат для устранения возбуждения усилителя на частотах выше звукового диапазона. Аналогичную роль выполняет и цепочка R8(R16), C8(C16). Выходные обмотки трансформатора питания и выпрямительные диоды, не указанные на схеме, должны обеспечивать ток в 3А при переменном напряжении 18в — 22в. Очень удобно для этого применять трансформатор от старых телевизоров ТС180. Сетевая обмотка оставляется без изменений, а взамен других обмоток наматывается новая, проводом диаметром не менее 1 мм.

Характеристики усилителя на LM3886

Максимальная выходная мощность: 65 Вт RMS — 108 Вт пиковая
Коэффициент нелинейных искажений: 0,02% при 50 Вт
Отношение сигнал-шум: 110 дБ на 50 Вт — 92 дБ на 1 Вт

Ещё одна особенность схемы — отсутствие конденсатора времени задержки, что подключен к MUTE. Катушка L1 содержит 15 витков эмалированной проволоки вокруг резистора R7. Диаметр проволоки должен быть не менее 0,5 мм. Вся конструкция дросселя замотана в термоусадочную трубку. Конденсатор C2 может быть электролитическим, но лучше использовать неполярный или биполярный.

Как правило, в звуковых усилителях, используются небольшие по габаритам тороидальные трансформаторы, но такие трансформаторы дорогие и дефицитные. Преимущество тороидального трансформатора в том, что они имеют очень низкую утечку магнитного потока, поэтому они могут быть размещены в одном корпусе с усилителем. В данном проекте используем стандартный трансформатор. Характеристики трансформатора должны быть следующие;

Для 8 Ом — стандартный режим: 220/2 х 24 В (со средним выходом) не менее 150 Вт
Для 4 Ом — стандартный режим: 220/2 х 18 В (со средним выходом) не менее 150 Вт

Питание простое — мостовой выпрямитель и 4 x 10 000uF/50 В конденсаторов. Микросхема может быть установлена на радиатор без изоляции для лучшей теплопроводности, но тогда он должен быть изолирован от металлического корпуса, который обычно подключен к земле.

Усилитель НЧ собран на микросхеме TPA3116D2.

Схема включения микросхемы TDA1514A

Это так было в даташите. Грормоздко и некрасиво, так что пришлось перерисовать:

Схема немного отличается от предоставленной производителем, все характеристики, приведенные выше — они именно под ЭТУ схему. Отличий несколько и все они направлены на улучшение звука — в первую очередь установлены фильтрующие емкости, убрана «вольтдобавка» (о ней чуть позже) и изменен номинал резистора R6.

Теперь более подробно о каждом компоненте. C1 — входной разделительный конденсатор. Пропускает через себя только переменное напряжение сигнала. Также влияет на частотную характеристику — чем меньше емкость, тем меньше НЧ и соответственно чем больше емкость — тем и НЧ больше. Больше 4.7мкФ ставить не советовал бы, так как производитель предусмотрел всё — при емкости этого конденсатора равной 1мкФ усилитель воспроизводит заявленные частоты. Конденсатор использовать пленочный, в крайнем случае электролитический (неполярный желательно), но никак не керамический! R1 уменьшает входное сопротивление, а вместе с C2 образует фильтр от входных помех.

Как и в любом операционном усилителе здесь можно задать коэффициент усиления. Это делается при помощи R2 и R7. При этих номиналах КУ равен 30дБ (может незначительно отклоняться). С4 влияет на включение защиты SOAR и Mute, R5 влияет на плавную зарядку и разрядку конденсатора, в связи с чем при включении и выключении усилителя отсутствуют щелчки. С5 и R6 образуют так называемую цепь Цобеля. Ее задача — препятствование самовозбуждению усилителя, а также выполнение стабилизации частотной характеристики. C6-C10 подавляют пульсации по питанию, защищают от просадки напряжения.Резисторы в данной схеме можно брать с любой мощностью, я например использую стандартные 0.25Вт. Конденсаторы на напряжение не менее 35В, кроме С10 — я использую у себя в схеме на 100В, хотя и 63В должно хватить. Все компоненты перед пайкой должны быть проверены на исправность!

Кроме всего прочего микросхема TDA1514A подразумевает еще и различные варианты включения, вот примеры:

Схема включения TDA1514A с «вольтдобавкой»

Данный вариант схемы взят из даташита. Отличается от вышеописанной схемы присутствием элементов С3, R3 и R4.Такой вариант позволит получить до 4Вт больше, чем заявлено (при ±23В). Но при таком включении могут незначительно повысится искажения. Резисторы R3 и R4 применять на 0.25Вт. У меня на 0.125Вт не выдерживали. Конденсатор C3 — 35В и выше.

Мостовая схема включения TDA1514A

В данной схеме необходимо использование двух микросхем. Одна дает на выходе положительный сигнал, другая — отрицательный. При таком включении можно снять более 100Вт на 8 Ом.

По словам собравших, данная схема абсолютно работоспособна и у меня даже есть более подробная табличка примерных выходных мощностей. Она ниже:

Напряжение питания, В	Выходная мощность, Вт	Сопротивление нагрузки, Ом
±15	55	4
±20	65	8
±23	100	8
±27	70	16

А если поэксперементировать, например при ±23В подключить нагрузку 4 ом, то можно получить до 200Вт! При условии что радиаторы не будут сильно греться, 150Вт в мост микросхемы потянут легко.

Такую конструкцию неплохо использовать в сабвуферах.

Питание микросхемы двуполярное (и так понятно из схем включения), причем желательно использовать стабилизированное.Но в принципе можно и «по старинке»- диодный мост и несколько конденсаторов большой емкости.

Описание структуры

На современных микросхемах без каких-либо дополнительных активных элементов буквально за несколько минут возможно создание Hi-Fi усилителей мощности звуковой частоты (УМЗЧ) с коэффициентом гармоник менее 0,01 % и выходной мощностью 50 Вт.

Тема этой статьи — созданная схема так называемого полного УМЗЧ класса Hi-Fi, т.е. содержащего не только собственно УМЗЧ, но и регуляторы тембра и громкости, а также коммутатор входов. Используя специализированные микросхемы фирмы Philips, такой усилитель можно создать всего на трех микросхемах (рис.1). Как видно, схемотехника также чрезвычайно проста и кроме микросхем содержит практически только разделительные и регулировочные пассивные элементы.

Любой из четырех стереофонических входов X1 — Х5 подключается посредством электронного коммутатора TDA1029 (DA1). Эта микросхема работоспособна при напряжениях питания устройства от 6 до 23 В и потребляет всего 3,5 мА.
Схемы УМЗЧ
Philips гарантирует, что для усилителя при единичном коэффициенте передачи ее коэффициент гармоник не превышает 0,01 % при уровнях сигнала до 5,5 В на нагрузке 4,7 кОм/100 пФ, взвешенное напряжение собственных шумов не превышает 12 мкВ, неравномерность АЧХ в диапазоне 20 Гц — 20 кГц не более 0,1 дБ, а переходное затухание между включенным и выключенным входами не более -75 дБ. Максимальный выходной ток имеет типовое значение 5 мА, а скорость нарастания 2 В/мкс.

Схема УМЗЧ имеет следующее назначение

Отсутствие разного рода шороха и щелчков при регулировании громкости, баланса и тембра, хорошо знакомых нашим аудиофилам из-за низкого качества и долговечности отечественных переменных резисторов, в данной схеме гарантировано тем, что регулировочные резисторы R20, R22 — R24 включены не в сигнальных цепях, а в цепях, формирующих постоянные управляющие напряжения. Включение и отключение тон-компенсации при регулировании громкости выполняется S2. Допустимый диапазон напряжений питания TDА1524А от 7,5 до 16,5 В, типовой потребляемый ток 43 мА. Диапазон регулировки коэффициента передачи (громкости) от -80 до +21,5 дБ. При использовании TDA1524А в других системах необходимо помнить, что ее входное сопротивление изменяется от 10 кОм при максимальном усилении до 160 кОм при минимальном. Несколько настораживают специфицированные фирмой Philips показатели коэффициента гармоник (не более 0,3 %) и напряжения собственных шумов (не более 310 мкВ), но реально измеренные искажения и шумы существенно меньше. Кроме того, применение делителей напряжения R25 — R28 позволило более полно использовать динамический диапазон TDA1524A и тем самым примерно на 10 дБ понизить относительный уровень шумов. С выхода DA2 сигнал поступает на линейный выход Х7 и на входы микросхемы TDA1555Q (DA3). Коэффициенты усиления всего усилитель звука установлены внутренними элементами в точности равными 10 (т.е. 20 дБ), внутренними же элементами заданы и режимы всех каскадов. Благодаря этому, простым соединением входов инвертирующих и неинвертирующих ОУ мы получаем два мостовые усил., нагрузку которых даже при однополярном питании можно подключить непосредственно (т.е. без
крупногабаритных разделительных конденсаторов большой емкости) к выходам ИМС. Добавьте встроенную защиту выходов от перегрузок по току и статического электричества, защиту от перегрева и переполюсовки питающих напряжений, возможность перевода в дежурный режим с током потребления не более 100 мкА (для этого достаточно отключить вывод 14 микросхемы от шины питающего напряжения и оставить его в воздухе), внутренний стабилизатор напряжений с коэффициентом подавления пульсаций не менее 48 дБ, а также наличие
автоматического детектора нелинейных искажений, и вам станет ясно, что TDA1555Q заслуживает внимания.

Простой 100 или 200 ватный усилитель

Основные достоинства этого усилителя — это простота сборки, ненадобность настройки, доступность и низкая стоимость элементов, из которых он состоит. Из электрических параметров хочется отметить очень высокую линейность в рабочем диапазоне частот (20Гц-20кГц). Недостатки есть — куда без них — несколько повышенный уровень шума, однако этот недостаток можно немного компенсировать — ниже посмотрим как. Идеальный вариант для дачи, деревни, короче говоря, для тех ситуаций, где дорогую технику использовать нежелательно, а громкого звука ну уж очень хочется.Схема:Печять:Как видите — проще уже некуда. Всего делов, что 5 транзисторов и несколько дополнительных компонентов.Для уменьшения уровня шума на вход нужно поставить переменный резистор, сопротивлением 47 кОм. В этом случае, при малой громкости шума практически не будет, а при большой — он будет маскироваться полезным сигналом.

Этот усилитель отлично подойдет для сабвуферов — низкие частоты он передает очень хорошо, а небольшие размеры позволят встроить его даже в небольшой ящик.

↑ Дополнение от Александра Воробьева, плата-двухканалка

ПРОСТОЙ УСИЛИТЕЛЬ ЗВУКА 2 Х 100 ВАТТ

С небольшим паятельным навыком и нулевыми знаниями, даже ребенок может собрать такой усилитель. На китайских сайтах есть десятки готовых усилителей (наборов), работающих в классе D. Все что нужно сделать, это припаять соответствующие разъемы на вход, выход и питание. В общем рождается новый класс людей — Legotronik, что означает простую модульную сборку любых радиоэлектронных девайсов.

Далее как образец вышесказанного приведен простой проект портативного аудиоусилителя мощностью 2 по 100 Вт.

Основные характеристики УМЗЧ

Выходная мощность: 2 х 100 Вт при 2 Ом нагрузке
Питание: 11 — 24 В постоянного тока при токе до 20 А
Встроенная защита от перегрузки, короткого замыкания, перегрева.

Ориентировочную мощность можно вычислить из сводной таблицы, например при 11 В питании для 4 Ом это 30 Вт. На 2 Ом будет 60 Вт.

Используемые детали и модули

Модуль усилителя звука класса D на основе TPA3116
Алюминиевый корпус 100 мм x 66 мм x 43 мм
Разъем на динамики
Разъем XT60
Разъем RCA
Термоусадка
Резиновые ножки

Эти элементы можно купить на Banggood или AliExpress. Также понадобятся провода для соединения модулей, паяльник и дрель с набором сверл.

Отверстия на панелях

Аудиовход находится на разъемах RCA. Сначала просверлим отверстия тоньше (для точности попадания в центр разметки), например 3 мм, а затем увеличим их до необходимого размера.

Рядом с разъемами делаем отверстие для потенциометра регулировки громкости. В этом случае отверстие также было сделано с помощью сверла диаметром 3 мм и далее увеличено. Для схемы был выбран сдвоенный потенциометр с сопротивлением 22 кОм. Для аудиосистем обычно используются потенциометры с логарифмическими характеристиками.

Отверстия на задней панели под выходной сигнал на АС делаются аналогично. Рядом с аудиовыходом устанавливаем разъем питания — гнездо XT60. Этот соединитель монтируется в прямоугольное отверстие.

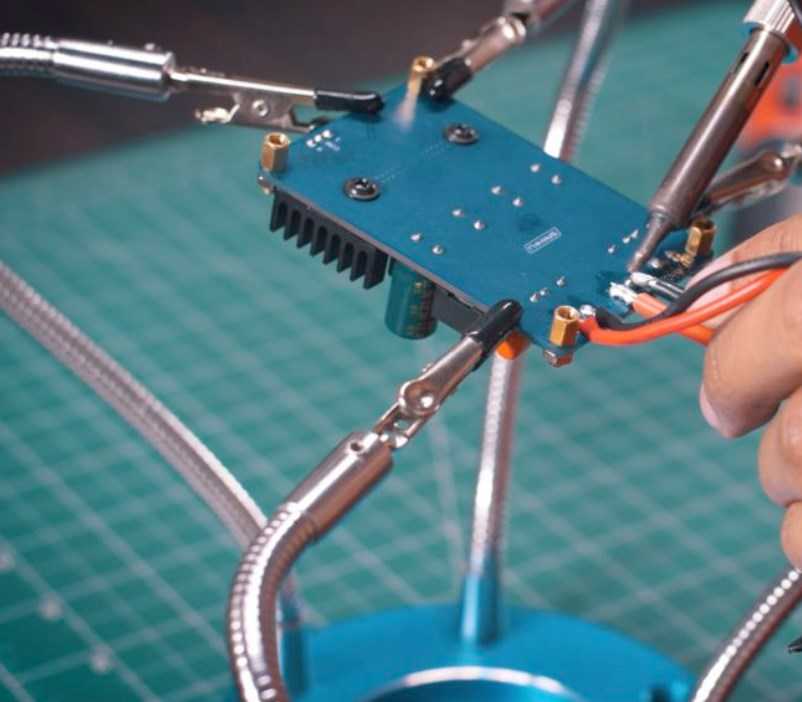

Сборка всех внутренних компонентов

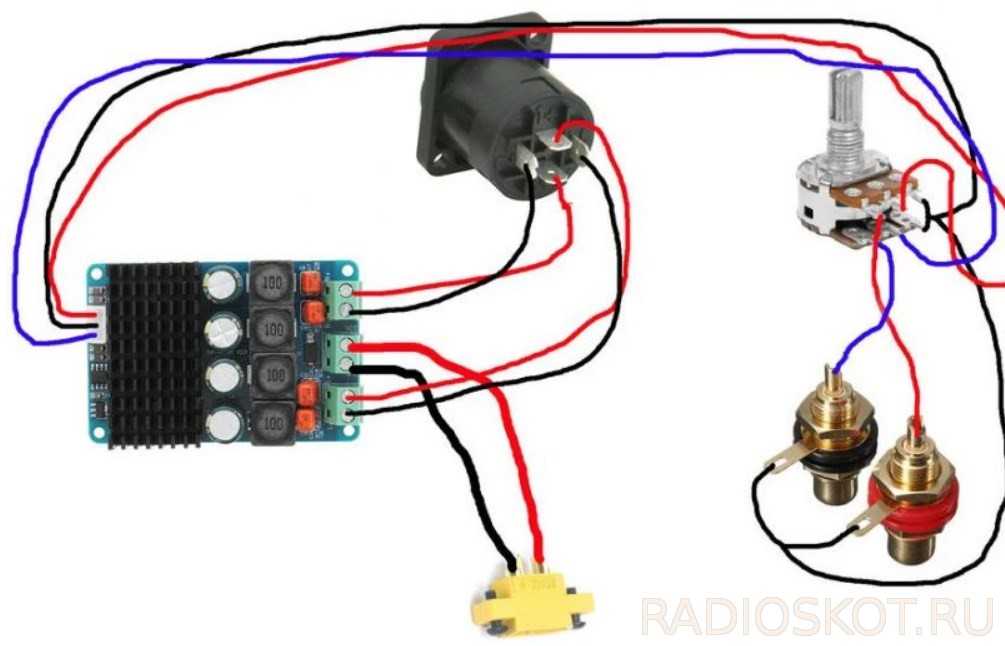

Соединение всех элементов усилителя показано на схеме. Спаиваем отдельные элементы в соответствии с этим рисунком.

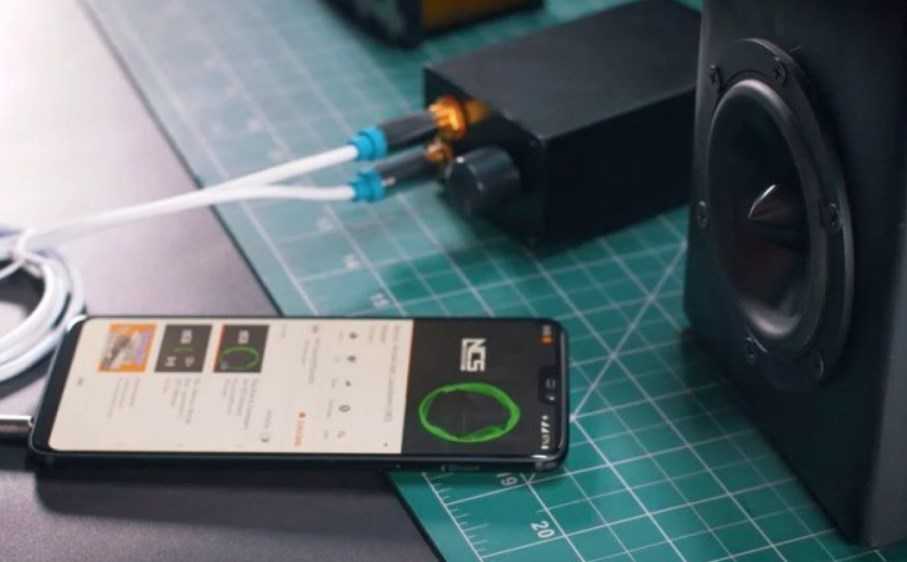

После монтажа всех элементов внутри и испытаний, можно собрать усилитель окончательно. Не забудьте прикрепить резиновые ножки к нижней части корпуса, чтобы он был устойчивым.

Сам УМЗЧ получается если и не миниатюрным, то по крайней мере портативным. Вот только источник питания 24 В с током 10-20 А будет совсем не портативный. Не говоря уже о 2-х АС 100W.

Форум по УМЗЧ

Обсудить статью ПРОСТОЙ УСИЛИТЕЛЬ ЗВУКА 2 Х 100 ВАТТ

Усилитель на микросхеме TDA1514A (50 Вт/4 Ом)

Доброе время суток. Наконец–то у меня появилось свободное время, так не пропадать же ему зря. Не скажу, что я уж так сильно люблю поработать, но то, что валяются без дела запчасти, меня очень раздражает. И вот так получился очередной усилитель. Собран он на основе довольно популярной в 90–х годах микросхемы тда1514а, которая обладает очень хорошим звучанием, её можно сравнить с lm3886, звук довольно схожий. В микросхеме есть куча всевозможных защит, кому интересно прочитайте это сами, скачав даташит.

Это второй стереоусилитель на таких микросхемах, который я собрал, первый был собран ещё в те годы, когда я только вернулся с армии. Усилитель мне служил верой и правдой, работой был очень доволен, хоть и был собран навесным монтажем. Как–то ко мне приехал в гости мой товарищ, с которым мы вместе служили, понравился ему мой усилок и просил ему его продать, продать я не согласился, а просто подарил.

Прошло уже довольно много времени с той поры, но то, как звучал тот усилитель, у меня осталось в памяти. Собрав в последствии довольно много усилителей, так и не почувствовал того звучания, нет – усилители были вполне достойными, но вот звук то отличался.

Изначально опробовал включение с вольтодобавкой, в итоге получил 67 Вт на 4 Ом, при этом звук был вполне неплохой, но одно из плеч то увеличивалось относительно другого по амплитуде, то уменьшалось. В итоге отключил вольтодобавку, по сути там конденсатор и резистор выкинуть да и всё, снова включил, снова попробовал нагрузить и поглядеть, что же будет с сигналом, сигнал не возрастал выше 15 В и далее начиналась обрезка верхушек синусоиды, что характерно практически сразу в обеих плечах. Включив музыку, послушав около часа, снова включил вольтодобавку и сразу же отключил, звук реально немножко стал хуже, стало будто при басах что–то подхрипывает, а на ВЧ начинает посвистывать, но это только моё субъективное мнение.

В общем решил делать только без цепи вольтодобавки. Мощность и так вполне приличная, а 5-6 Вт для меня погоды не сделают. Прикинул как будет всё на печатке, развёл и отложил на время. Когда выдалось свободное – начал *ваять*. Получилось вполне неплохо, печатку делал под имевшиеся у меня обрезки стеклотекстолита, так чтоб не валялись без дела, поэтому такие маленькие получились, но зато разводка по всем правилам.

Нашел старый корпус от спутникового тюнера, *доработал напильником* и в итоге имеем вот такой усилитель.

Блок питания аналоговый, трансформатор от усилителя вега 10у120с, радиаторы от него тоже, всё очень хорошо подошло как по мощности так и по габаритам, да и рекомендуемое даташитом питания практически было идеально выдержано.

Теперь немножко о том самом звучании. Усилитель абсолютно не прихотлив к АС, отлично отыгрывает любые музыкальные жанры (стили или как угодно зовите). Предпочтений у него нет, как то у ламповиков или ИТУНов. При прослушивании на АС типа ы90, он очень хорошо себя зарекомендовал, мощность чувствовал, как говорить -*по взрослому*, при этом искажений не возникало практически до упора выкрученной ручки регулятора громкости. Настоятельно советую, всем желающим повторить собранный мной усилитель, позаботиться о том, чтобы поверхность к которой будет прикручиваться корпус микросхемы был максимально ровным, так как микросхема закрепляется с двух сторон и если где-то будет *бугорок* то можно просто расколоть корпус, а это очень не дешёвая как по времени, так и по деньгам потеря.

Микросхема давно снята с производства, считается довольно большой редкостью и поэтому появилось много китайских (и не только) подделок. В розничной продаже цены за 1 шт начинаются от 20$, при этом не известно на 100%, что же там будет внутри.

Прилагаю архив

с разработанной мной печатной платой и схемой включения.

Даташит

от производителя.

Расписывать не стану, на фотографиях можно всё довольно подробно рассмотреть.

Плата защиты есть в моей статье

по защитам для АС.Звёзды на земле. Руководство по сборке усилителя мощности. Желаю всем удачи и терпения, а так же –смотреть на вещи под разным углом.

Структурная схема микросхемы TDA1557Q

Монтаж усилителя на TDA 1558Q

Если сборку можно производить навесным монтажом без применения печатной платы, то сначала у микросхемы надо удалить не используемые выводы 4, 9 и 15. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля».
К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания.
Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу.
Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу.
Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ.

Варианты собранных усилителей

Микросхемы имеют довольно высокую выходную мощность (около 22Вт х 2) и для её охлаждения понадобится радиатор, площадью не менее 100кв см. Можно применить радиатор от процессора.

Прежде чем подавать питание, внимательно проверьте правильность монтажа.
На входе усилителя надо поставить сдвоенный переменный резистор 47-100 кОм для регулировки громкости.

Вышеизложенные схемы для начинающих радиолюбителей, вполне лёгкие в сборке и не нуждаются в настройке. Собраны на дешёвых деталях, которые можно купить в любом радиомагазине. Детали можно также найти в автомагнитолах.

Доработка усилителя «Радиотехника У-101-стерео»

У многих со времен СССР остались усилители мощности «Радиотехника У-101-стерео». В статье, ниже рассмотрены его схема, характеристики и доработки.

МЗЧ с малыми нелинейными искажениями

Основные технические характеристики:

Номинальная выходная мощность на нагрузке 8 Ом, Вт … 25
Коэффициент гармоник, %, не более ……………….. 0,003
Скорость нарастания выходного напряжения , В/мкс …. не менее 40
Номинальное входное напряжение, В ……………….. 0,7 Подробнее…

Активная акустическая система.

Всем хороши минимузыкальные центры, и широкий набор функциональных возможностей, и неплохие характеристики, мало места занимают в квартире. Одно плохо, — выходная мощность невысокая, обычно не более 5-10W. Конечно, можно купить более мощный аппарат, но музыкальный центр с выходной мощностью около 100W стоит на порядок дороже. А это существенно для кармана многих наших граждан. Подробнее…

Аннтенные усилители — SWA

В публикуемой здесь статье наш постоянный автор анализирует схемотехнику антенных усилителей польского производства и обосновывает свой осознанный подход к их выбору с точки зрения коэффициентов шума и усиления.

Он также дает рекомендации по ремонту таких устройств, довольно часто выходящих из строя от грозовых разрядов, и устранению самовозбуждения.

Это позволит, надеемся, многим радиолюбителям не только выбрать необходимый усилитель, но и улучшить его работу. Подробнее…
