Простой мощный стерео усилитель своими руками (схемы)

Характеристики

Как указано в datasheet TDA7377 работает от однополярного питания до 18 В. Характеризуется высокой мощностью усиления. С нагрузкой 4 Ом на один канал, в двухканальной стереоконфигурации, от неё можно кратковременно добиться до 35 Вт. Но если задействованы четыре выхода одновременно, то уже не более 6 Вт. Поэтому её редко используют в схемах «квадро».

Приведем основные максимально допустимые значения параметров для TDA7377:

  • питающее напряжение (VS) до 18 В;
  • ток на выходе (IO) до 4.5 А;
  • рассеиваемая мощность (Ptot) до 36 Вт (при Tcase=+85 оС);
  • температура хранения/рабочая от -40 до +150 оС;
  • термическое сопротивление кристалл-корпус (Rthj-case) до 1.8 оС /Вт.

Стоит заметить, что это предельно возможные значения для микросхемы, помещенной в идеальные условия для эксплуатации. Они достижимы только при хорошем охлаждении и на коротких промежутках времени. Производитель не рекомендует работу устройства в таких режимах и предупреждает о вероятном выходе его из строя при этом.

При нормальной работе микросхема, подключенная к питанию в 14.4 В с нагрузкой 4 Ом, может выдать на выходе до 18-20 Вт. При этом, коэффициент нелинейных искажений, если не превышать мощностью в 10 Вт, составит не более 0,3 %.

Популярные статьи Мастер-класс поделка изделие пасха декупаж кракелюр лепка папье-маше пасхальные сувенирные яйца имитация старинной керамики акварель бисер бумага бумага журнальная бусины гуашь салфетки скорлупа яичная тесто соленое

В режиме квадро, в аналогичных условиях функционирования, можно получить до 6 Вт. При этом, коэффициент нелинейных искажений будет значительно ниже — не более 0,02 %.

Во всех случаях необходимо предусмотреть установку устройства на алюминиевый радиатор.

Аналоги

Аналог для TDA7377 трудно подобрать такой же мощный и качественный, так как полностью похожих по параметрам микросхем не существует. Вместе с тем, её возможно заменить на более дорогие устройства: TDA7375А, TDA7379. Это тоже достаточно распространенные усилители. Распиновка и функциональные схемы у них, согласно технического описания, идентичны.

Схемы

Для функционирования TDA7377 используется схема включения: в четырехканальном режиме (квадро), в двухканальном-мостовом или комплексном 2.1 (стерео/мост). Все они приводятся в datasheet с указанием необходимой электронной обвязки. Для работы микросхемы используется однополярное питание.

Доработка плеера

Источником сигнала служит карманный MP3 «флэш» плейер Асогр питающийся от одного гальванического или аккумуляторного элемента типоразмера «ААА».

К сожалению, данный плеер не имеет разъемов для зарядки аккумулятора или подключения внешнего источника питания. У него есть только USB-разъем для связи с компьютером и разъем для подключения головных телефонов.

Рис. 2. Доработка плеера.

Поэтому, плейер пришлось немного доработать. Несмотря на свои малые габариты в его корпусе достаточно просторно. На рисунке показана схематически печатная плата.

Необходимо разобрать корпус плейера, для чего отвинтить два винта возле USB-разъема. Затем, в тыльной части корпуса сделать небольшое отверстие и установить туда малогабаритный одноконтактный разъем или клемму. Соединить её тонким монтажным проводом с печатной дорожкой, в которую впаян контакт для плюса элемента питания. Затем все собрать.

Обзор чипов усилителей звука для автомагнитол.

Обзор встроенных усилителей в автомагнитолах. Какие чипы звучат лучше?

Качество звука – одна из важнейших составляющих при выборе автомагнитолы. В большинстве различных магнитол параметры и характеристики очень схожи, но разница в цене очень существенна. Почему? GPS есть во всех, Bluetooth, телевидение и так далее, также присутствуют. По функциональности все современные автомагнитолы очень похожи, что и затрудняет потребителю их выбор. Так вот, на качество звучания Вашей магнитолы, а также на цену, напрямую влияет вид микросхемы Усилителя Низкой Частоты (УНЧ). Эти микросхемы могут быть очень непохожими по характеристикам и качеству, что и влияет на стоимость автомагнитолы.

В этой статье мы поможем Вам разобраться этих чипах. Конечно же на качество звука также оказывает влияние акустика автомобиля, внешний усилитель (при наличии), проводка и т.п. Но основа качественного звука – это микросхема УНЧ! Если Вы используете дешевый чип УНЧ, то как ни извращайтесь, какую навороченную акустику не ставьте, хороший и качественный звук Вы не получите. Исходя из этого, при покупке магнитолы следует поинтересоваться типом микросхемы и качественный звук Вам гарантирован.

Но тут есть один нюанс. Большинство продавцов автомагнитол не знают какой чип УНЧ установлен в каждой конкретной магнитоле. Также эта информация не указывается и на сайте производителя. Вы сможете узнать выходную мощность, в большинстве случаев завышенную и возможно частотный диапазон, которые воспроизводятся – вот и вся информация по звуку. В большинстве случаев производитель скрывает информацию об используемой микросхеме, т.к. установлен дешевый чип, для удешевления себестоимости устройства.

Автомобильные магнитолы на операционной системе Андроид и так стоят не дешево, а если установить на них еще и дорогие микросхемы Усилителя Низкой Частоты? Вот производитель и устанавливает бюджетную микросхему, чтобы не отпугнуть клиента ценой. Поскольку от установленного чипа полностью зависит мощность звука то мы можем сделать вывод, что чем больше мощность, тем более качественный УНЧ установлен в головном устройстве.

Иногда на автомагнитолах Вы можете увидеть надпись — MOSFET. Это означает, что в ней использован чип, сделанный по технологии MOSFET. Эта микросхема меньше греется, у нее на одной подложке расположены транзисторы двух видов: полевой и биполярный. Что позволяет уменьшить паразитные шумы и исключить помехи высокой частоты. Чипы, которые изготавливаются по MOSFET-технологии – это оптимальное соотношение сигнала к шуму.

Что бы сделать верный выбор, давайте все же перейдем к описанию типов микросхем, которые разработчики применяют в автомагнитолах:

Микросхема TDA 7388

Это самая простая и дешевая микросхема, которая устанавливается в большинство дешевых автомагнитол.

Характеристики:

4 канала по 40 Вт максимум при нагрузке 4 Ом

Качество звучания оставляет желать лучшего, на низких частотах нет мягкости, а на высоких нет чистоты звука. Звук удовлетворительный, так себе. Также магнитолу с этой микросхемой нельзя подключать к премиум акустике, сопротивление которой на входе 2 Ом.

Микросхема TDA 7850 MOSFET

Очень хороший усилитель с качественным звуком, к которому можно подключить любую акустику.

Характеристики:
  • 4 канала по 50Вт/4Oм МАХ.
  • 4 канала по 30Вт/4Oм 14.4В, 1КГц, 10 %
  • 4 канала по 80Вт/2Oм МАХ.
  • 4 канала по 55Вт/2Oм 14.4В, 1КГц, 10 %
  • Произведен по технологии MOSFET
  • Превосходное согласование с акустикой 2 Ом
  • Hi-Fi класс по соотношению сигнал/шум

Отличное качество звука на любых частотах. Высокочастотные помехи отсутствуют, а уровень посторонних шумов низкий.

Аналог чипа TDA 7850, описанного выше, но по стоимости намного дешевле. Так как разрабатывался специально для применения в автомобильных магнитолах.

Усилитель для сабвуфера на основе микросхемы TDA7294

В связи с тем, что сабвуфер воспроизводит низкие частоты, поэтому нам нужен эффективная интегральная микросхема для его построения. Большой популярностью пользуется микросхема TDA7294. На ее основе можно достичь мощности в 100 Вт, однако условием для этого является наличие двухполярного питания 30-35 В.

  • Мощность вполне достаточная чтобы раскачать автомобильный сабвуфер, но возникает проблема с питанием, автомобильная электросеть может нам предоставить только однополярную сеть, да и напряжение всего лишь 14 В, чего явно недостаточно.
  • Параметры микросхемы УНЧ TDA7294
Параметр Условия Минимум Типовое Максимум Единицы
Напряжение питания ±10 ±40 В
Диапазон воспроизводимых частот сигнал 3dbВыходная мощность 1Вт 20-20000 Гц
Долговременная выходная мощность (RMS) коэф-т гармоник 0,5%:Uп = ± 35 В, Rн = 8 ОмUп = ± 31 В, Rн = 6 ОмUп = ± 27 В, Rн = 4 Ом 606060 707070 Вт
Пиковая музыкальная выходная мощность (RMS), длительность 1 сек. коэф-т гармоник 10%:Uп = ± 38 В, Rн = 8 ОмUп = ± 33 В, Rн = 6 ОмUп = ± 29 В, Rн = 4 Ом 100100100 Вт
Общие гармонические искажения Po = 5Вт; 1кГцPo = 0,1-50Вт; 20-20000Гц 0,005 0,1 %
Uп = ± 27 В, Rн = 4 Ом:Po = 5Вт; 1кГцPo = 0,1-50Вт; 20-20000Гц 0,01 0,1 %
Температура срабатывания защиты 145 0C
Ток в режиме покоя 20 30 60 мА
Входное сопротивление 100 кОм
Коэффициент усиления по напряжению 24 30 40 дБ
Пиковое значение выходного тока 10 А
Рабочий диапазон температур 70 0C
Термосопротивление корпуса 1,5 0C/Вт

Поэтому для реализации усилителя будет необходим преобразователь напряжения, который обеспечит нам двухполярное питание и достаточные значения напряжения питания. Способы сборки преобразователя напряжения рассмотрим в следующей статье. Параметры микросхемы TDA7294, приведены в таблице ниже.

Микросхема способна работать продолжительное время на мощности в 70 Вт. В связи с довольно большими значениями мощности, понятно, что микросхеме нужен теплоотвод, устанавливается он в обязательном порядке, желательно также дополнить теплоотвод кулером, для более долгой и надежной работы микросхемы.

Для этих целей можно спокойно использовать кулер и радиатор с любого ПК их параметров достаточно для надежной защиты микросхемы. Схемы усилителей построенные на основе TDA7294, требуют минимум обвесных элементов, найти их легко стоят они копейки, сама микросхема обойдется вам в 150-200 рублей.

  1. Напомним, что в случае использования усилителя в автомобиле желательно и даже обязательно обеспечить фильтрацию питающего напряжения микросхемы, порой недостаточно даже простой фильтрации конденсаторами, а необходимо делать LC-фильтр.
  2. При построении мостовой схемы на TDA7294 можно «разогнать» мощность до 180-200 Вт, однако явным недостатком в этом случае является фиксированное значение сопротивления колонки, оно должно составлять не менее 8 Ом.
  3. Автор; АКА Касьян

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.

Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Владимир (vladimirm2) Хайфа Список всех статей

Профиль vladimirm2

Живу в Израиле, родом из Одессы, бывший военный психолог, сегодня инженер сетевых компьютерных технологий или просто сисадмин.Лет десять, как увлекся ламповым звуком, в то время построил свой первый усилитель. Полгода выслушивал и настраивал, доволен. С тех пор были построены разные устройства, некоторые из них благодаря материалам и помощи людей этого портала. Нашел на вашем ресурсе много полезной для себя информации.С уважением ко всем! )

↑ Заглянем в даташиты

Проанализировав номенклатуру микросхем, выпускаемых ST Microelectronics, я выявил три полностью взаимозаменяемые микросхемы в корпусе Multiwatt11: TDA7269, TDA7265 и TDA7292. В Сети можно найти много вариаций даташитов на все эти чипы (см. ссылки внизу). Мощные двухканальные Hi-Fi усилители предназначены для высококачественной стереоаппаратуры, музыкальных центров и телевизоров класса Hi-Fi. Они имеют широкий диапазон напряжения питания, двухполярное питание, режим приглушения звука (Mute), режим ожидания, защиту от короткого замыкания и перегрева.

Я приобрел две из указанных микросхем, третью заказал в магазине, а испытал в работе пока что только TDA7265.

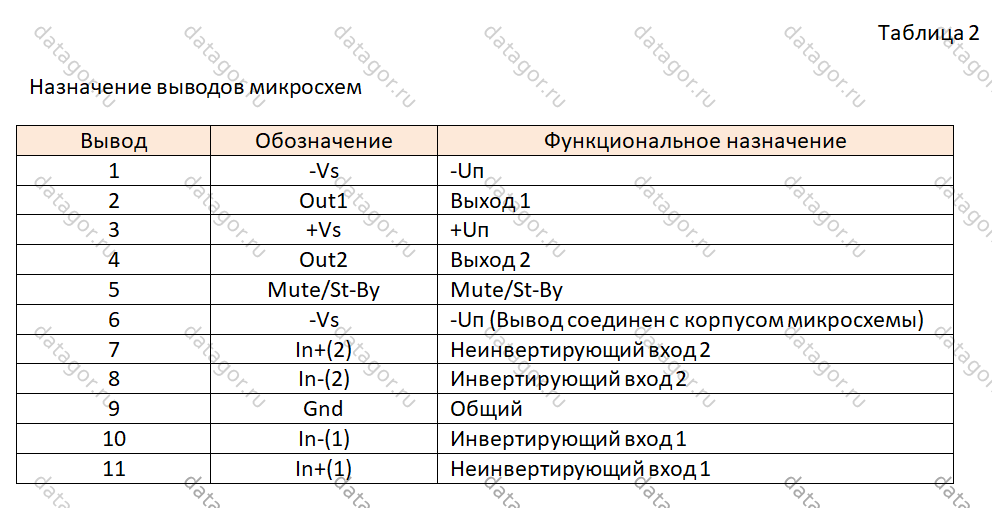

Характеристики микросхем при двухполярном питании приведены в табл. 1, а назначение выводов — в табл. 2.

Обратите внимание, что разработчики не приводят значений выходной мощности микросхемы TDA7265B при сопротивлении нагрузки Rн=4 Ом. Предположу, что нужно ориентироваться на соответствующие параметры микросхемы без индекса

В зависимости от типа микросхемы выходной пиковый ток составляет 4…5,5 А. Температура отключения при перегреве 145°С.

Скорость нарастания выходного напряжения VUвых=10 В/мкс, коэффициент усиления с разомкнутой петлей отрицательной обратной связи KU0=80 дБ. Входное сопротивление в неинвертирующем включении Rвх=20 кОм.

Принцип работы УМЗЧ на TDA7496SA

Напряжение звуковой частоты поступает на входы микросхемы DA2 через защитные резисторы R7, R8, R12, R13. Последовательно включенные маломощные стабилитроны VD13, VD14 и VD15, VD16 защищают входы микросхемы от перегрузки. Наличие защитных цепей на входах микросхем УНЧ обязательно при отсутствии на входах УМЗЧ относительно высокоомных резисторов и регулятора громкости. Конденсаторы С15, С16 предотвращают поступление на вход УМЗЧ радиочастот. В этом усилителе установлены два входных гнезда XS1, XS2 разных типов, необходимые для подключения различных источников сигнала. Оба двухканальных входа включены параллельно, что позволяет использовать устройство как пассивный переходник-удлинитель.

Электронный регулятор громкости выполнен на переменном резисторе R10. С подвижного контакта этого резистора управляющее напряжения через резистор R14 поступает на вывод 3 DA1. Конденсатор С20 устраняет «шорохи» переменного резистора. Для питания узла регулятора громкости достаточно напряжения +5 В, но в этой конструкции используется напряжение +6,8 В, выбранное с целью возможной дальнейшей модернизации конструкции, например, оснащение усилителя мощности предварительным УНЧ.

Динамические головки подключены к выходам DA2 через разделительные конденсаторы С27-С30, замкнутые контакты выключателя SA2 и дроссели L1, L2. Демпфирующие цепочки R15С25 и R16C26 устраняют возможное самовозбуждение DA2 на ультразвуковых частотах. Дроссели L1, L2 уменьшают влияние на работу DA2 мобильных телефонных аппаратов и радиомодемов. К выходу УМЗЧ (гнездо XS3) могут быть подключены головные телефоны. Резисторы R19, R20 ограничивают поступающую на наушники мощность. Резисторы R17, R18 предназначены для устранения щелчка в момент подключения к работающему усилителю динамических телефонов или наушников.

Наушники не отключаются при подключенных динамических головках, что удобнее, в сравнение с тем, когда динамики и наушники могут работать только попеременно. Конденсатор С22 установлен ёмкостью в десять раз меньшей, чем рекомендовано типовой схемой включения микросхемы TDA7496SA, это необходимо для ускорения установления половинного напряжения на обоих выходах DA2. Модуль УМЗЧ питается нестабилизированным напряжением около 20В постоянного тока. При таком напряжении питания размах амплитуды сигнала на подключенных к выходу УМЗЧ динамических головках будет около 17 В.

Выходная мощность музыкального сигнала на подключенных нагрузках сопротивлением 8 Ом составит честные (не «китайские») 2×2 Вт. Это для небольшой комнаты будет гораздо громче и качественнее, чем «китайско-калининградские» 2×10 Вт (звуковой мощности) у LED телевизоров с экраном 32-42 дюйма.

Конструкция и детали стереоусилителя

Большинство деталей блока питания установлены на монтажной плате размерами 95×80 мм, рис.З. Все компоненты блока питания установлены в корпусе одной из колонок размерами 180x128x140 мм. В конструкции можно применить постоянные резисторы типов С1-4, С1-14, МЛТ, РПМ, С2-23, С2-33.

Резистор R2 желательно применить проволочный мощностью 2…5 Вт сопротивлением 10… 33 Ом. Переменный резистор R10 типа СПЗ-З0а или аналогичный с линейной характеристикой зависимости сопротивления от угла поворота подвижного контакта. Вместо варистора MYG20-431 подойдёт FNR-20K431, FNR-20K471, LF14K471, LF20K471, GNR20D431 К, TVR14-471.

Неполярные конденсаторы С1 – С4, С15, С16 керамические К10-17, К10-50 или импортные. Остальные неполярные конденсаторы малогабаритные плёночные. Электролитические конденсаторы оксидные алюминиевые или танталовые типов К50-35, К50-68, К50-29, К53-19 или аналоги.

Диоды FR155 можно заменить любыми из 1 N5391 – 1 N5399, FR151 -FR157, FR201 – FR207, КД258, КД411. Диоды Шотки 1N5822 можно заменить SR360, SR306. Вместо стабилитрона Д815А подойдёт 1N5338. Стабилитроны BZV55C- 5V6 можно заменить 1N4734A, КС156Г. Светодиоды могут быть любыми непрерывного свечения с повышенной светоотдачей без встроенных резисторов, например, серий КИПД40, КИПД66.

Германиевый р-п-р транзистор МП26А можно заменить МП26А.Б, МП25Б, МП40А, МП21А, Б. Вместо микросхемы AN7805 подойдёт KIA7805, МС7805, TL780-05C, КА7805, L7805CV. Отечественные микросхемы типа КР142ЕН5А и КР142ЕН5В для работы в этой конструкции не подходят. Микросхему стабилизатора напряжения устанавливают на ребристый дюралюминиевый теплоотвод с площадью охлаждающей поверхности 70 см2 (одна сторона).

Микросхему УМЗЧ типа TDA7496SA в этой конструкции можно заменить TDA7496. Микросхема TDA7496S для работы в этой конструкции не подходит. Микросхема TDA7496SA является наиболее совершенной по встроенным дополнительным функциям, но в описываемой конструкции из них используется только электронная регулировка громкости. Эту микросхему устанавливают на ребристый дюралюминиевый теплоотвод с площадью охлаждающей поверхности 160 см². Большинство деталей УМЗЧ установлены на монтажной плате размерами 95×80 мм, рис.4.

Понижающий трансформатор можно изготовить самостоятельно. Подойдёт Ш-образный магнитопровод с площадью центрального керна 8,2…9 см2. Первичная обмотка содержит 1410 витков обмоточного провода (типа ПЭЛ или ПЭВ) диаметром 0,23…0,27 мм. Обмотка II содержит 70 витков обмоточного провода диаметром 0,68 мм. Обмотка III — 120 витков обмоточного провода диаметром 0,68 мм. Между обмотками прокладывают несколько изоляционных слоёв лакоткани. Ток холостого хода такого трансформатора будет всего около 10 мА.

Вместо самодельного трансформатора можно применить унифицированный ТТП-40. Выключатель IRS-101-3C можно заменить IRS-201 -ВС, IRS-101 -1АЗ, IRS101-12C. Выключатель SA2 типа П2К с четырьмя группами контактов, соединенных попарно параллельно, можно заменить SDDF-3, KDC-A04, ПКН-41-1-2. Дроссели L1, L2 представляют собой проволочные перемычки с надетыми на них ферритовыми трубками длиной 10…20 мм. Держатель предохранителя в цепи 230В типа ДП1-ЦМ.

При компоновке элементов УМЗЧ следует внимательно отнестись к разводке сигнальных и силовых цепей общего провода. На принципиальной схеме (рис.2) силовые цепи УМЗЧ показаны утолщёнными линиями. К общей точке соединения минусов конденсаторов С23, С24 индивидуальными проводниками или отдельными дорожками должны быть подключены выводы 11, 15, 8 DA1, соответствующие выводы ВА1, ВА2.

Популярные статьи Красиво упаковываем подарки своими руками

Сигнальный общий провод берёт начало от вывода 8 DA2. АС с модулем УМЗЧ соединяют с АС с модулем питания с помощью четырёхжильного кабеля длиной 2…4 метра, сечение по меди каждой жилы 0,75…1,0 мм2. Внешний вид конструкции в сборе показан на фото в начале статьи. Безошибочно изготовленное из исправных деталей устройство начинает работать сразу и не нуждается в налаживании.

Дополнительные советы

Чтобы не запутаться, рекомендуется пользоваться программой Sprint Layout. Она обладает следующими функциями:

  • проектирование схем слабой и средней степени сложности;
  • проектирование разводки;
  • просмотр моделей в трехмерном изображении;
  • возможность создания библиотеки деталей.

Можно скачать и установить русифицированную программу с дополненным функционалом бесплатно. Для этого следует искать 6 версию ПО (не официальную, а именно переведенную). Она совместима со всеми версиями англоязычной вплоть до пятой.

Программа поможет создать наглядные планы, куда более полезные в деле, чем фото самодельных усилителей звука и их схем.

Гибридные сборки

Существуют промежуточные варианты между микросхемными усилителями и усилителями собранными на транзисторах.

Дело в том, что ряд элементов схемы (к примеру конденсаторы) нельзя реализовать в микросхеме. И придумали объединять технологии в одном модуле.

STK-459 разобранный, без крышки

Самые распространенные в мире, — сборки серий STK хххх.

Усилитель на STK443, ссылка на него в Китае

Использовались подобные сборки в основном в топовых музыкальных центрах. Считается, что «звучат» подобные транзисторные сборки лучше микросхемных усилителей. И что они ближе по своему звучанию к транзисторным усилителям. Но явного и всем очевидного скачка качества не наблюдается. Популярность подобных сборок в последнее время стала меньше. Лет десять назад они были распространены гораздо больше. Но усилители на подобных сборках вполне живы до сих пор.

Транзисторные УНЧ

Транзисторные усилители мощности низкой частоты (УМЗЧ) для звуковой и аудио-аппаратуры. В разделе собраны принципиальные схемы самодельных усилителей мощности НЧ на биполярных и полевых транзисторах.

Здесь вы найдете схемы транзисторных усилителей разной сложности и с разным классом мощности:

  • низкой мощности — до 1,5 Ватт;
  • средней мощности — от 1,5 Ватт до 20 Ватт;
  • большой мощности — 25 Ватт, 50 Ватт, 100 Ватт, 200 Ватт, 300 Ватт и более.

Для самодельного аудио-комплекса или при ремонте музыкального центра можно изготовить многоканальный усилитель мощности в конфигурациях:

  • система 2.1 (сабвуфер + 2 сателлита);
  • система 5.1 (сабвуфер + 5 сателлитов);
  • стерео — два канала усиления;
  • квадро — четыре канала усиления.

На транзисторах можно без лишних сложностей собрать небольшой самодельный усилитель для наушников. Присутствуют очень простые и доступные по себестоимости конструкции усилителей, которые прекрасно подойдут для изготовления начинающими радиолюбителями.

Усилитель построен по простой схеме на трех транзисторах. На выходе, на нагрузке сопротивлением 4 От выдает мощность 2W при питании от источника напряжением 12V. Входное сопротивление усилителя мало, и составляет 470 Ом. Столь малое входное сопротивление позволяет ему хорошо согласовываться .

Схема самодельного гибридного усилителя звука на лампах и микросхемах с выходной мощностью 30 Ватт. Усилитель построен на лампе ECC88 (отечественный аналог — 6Н23П) и мощной микросхеме LM3875.

Принципиальная схема гитарного усилителя мощности низкой частоты с предусилителем и темброблоком. УМЗЧ собран на транзисторах TIP142 и TIP147, выходная мощность — 40Вт на 8 Ом, 60 Вт на 4 Ома.

Несколько принципиальных схем высококачественных УМЗЧ на полевых транзисторах, привлекающие своей простотой и техническими характеристиками. Применение полевых транзисторов в усилителе мощности позволяет значительно повысить качество звучания при общем упрощении схемы.

Схема электрическая принципиальная усилителя приведена на рисунке (в скобках приведены замененные элементы). Данная конструкция является модернизациейразработки . Принципиальная схема УМЗЧ на MOSFET транзисторах (200Вт). Все основные части усилителя — трансформатор, радиаторы .

При разработке усилителей ЗЧ с максимальной выходной мощностью более 100 Вт первостепенноезначение приобретает необходимость получения возможно большего КПД усилителя при достаточно малых нелинейных искажениях. Вопрос о допустимом проценте нелинейных искажений усилителя ЗЧ не раз обсуждался на .

Свое знакомство с мощными усилителями я начал в 1958 году, когда учился в энергетическомтехникуме, и мне поручили обслуживать радиоузел. Он состоял из трех частей: малогабаритной радиотрансляционной установки “ТУ-100″, магнитофона “Днепр 9” и ЛАТРа на .

Уже давно разработчики УМЗЧ задают себе вопрос: до какого уровня необходимо снижать нелинейность усилителя? . Если проанализировать рекламные журналы по аудиотехнике, то гармонические искажения даже “топовых” моделей УМЗЧ в основном лежат в диапазоне 0,003. 0,05% .

Всем доброго времени суток! Вот с чем я осмелюсь с Вами поделиться. Тема для многих известна, и понятна. В чём она состоит. Дальше чисто моё ИМХО. Давно любителям звука внушают – если лампы, то в любом проявлении, а если транзисторы, то чтобы их было o-очень много! Иначе лапового звука не добьёшься. Например советские стандарты сначала классифицировали аудио-аппаратуру по кассам 4-й, 3-й, 2-й, 1-й!, и наконец.

Принципиальная схема простого трехтранзисторного усилителя мощности для применения в разнообразной малогабаритной аппаратуре. Зачастую, от «компьютерных колонок» требуется только воспроизведение каких-то звуковых сигналов, речевых сигналов, не требующих HI-FI или Hl-end качества .

↑ Выводы

Часто начинающие любители жалуются на малую мощность, но дело может быть совсем не в этом, а в недостаточном уровне сигнала от источника. У рассмотренных микросхем усиление равно 26 дБ т. е. 20 раз, а у TDA7297 оно равно 33 дБ т. е. 44 раза. Разница существенная!

При одинаковом входном сигнале не вызывающем ограничения, мощность излучемая динамиками, будет у TDA7297 в 4 раза выше! Однако максимальная неискаженная мощность (при достаточном входном сигнале) будет выше у TDA7379.При нагрузке 8 Ом предпочтительнее TDA7297, а при 4 Ом — TDA7379. Забавно, что стоимость этих и более мощных микросхем, одинакова — «всё за доллар».
