Программа для расчета элементов мультивибратора на микросхеме 4011 (К561ЛН7)
Для расчета номиналов резистора и конденсатора мультивибратора в зависимости от заданной частоты импульсов написал маленькую программу. Программа написана в бесплатной среде программирования Lazarus 2.2.0
Радиокнопками Type1 и Type2 вы можете выбрать первый или второй вариант схемы генератора.
В Поле F= задаем нужную частоту в килогерцах (можно использовать дробные значения.
В полях R= и C= можно задать желаемое сопротивление резистора в килоомах или емкость конденсатора в пикофарадах.
поле Vdd позволяет выбрать напряжение питания мультивибратора. От этого напряжения в некоторой степени зависит частот на выходе схемы. Можно выбрать напряжение от 5 до 15 вольт с шагом в 1В.
Что будет вычислено в итоге, зависит от того, какую кнопку вы нажмете. Если нажать Calculate C то будет вычислена емкость конденсатора. Если нажать Calculate R то программа посчитает сопротивление резистора. Результат вычисления будет подсвечен зеленым цветом до следующего ввода нового значения.
В мультивибраторе по этим схемам не рекомендуется использовать резистор сопротивлением менее 10 кОм. Расчет с помощью программы приблизительный и ориентировочный. Программа позволяет вам выбрать примерные отправные значения емкости и сопротивления. Подгонять частоту нужно в реальном устройстве точным подбором сопротивления резистора или емкости конденсатора.
Логические КМОП (КМДП) элементы «ИЛИ»
Логический элемент «ИЛИ», выполненный на КМОП
транзисторах, представляет собой параллельное соединение ключей с электронным управлением. Отличие от упрощенной схемы
«2ИЛИ», рассмотренной ранее, заключается в том, что нагрузка подключается не к общему проводу схемы, а к источнику питания.
В результате образуется логический элемент «2ИЛИ-НЕ». Вместо резистора в качестве нагрузки используются p-МОП транзисторы.
Принципиальная схема логического элемента «2ИЛИ-НЕ», выполненного на комплементарных МОП-транзисторах приведена
на рисунке 6.
В схеме КМОП логического элемента «2ИЛИ-НЕ» в качестве нагрузки используются последовательно
включенные p-МОП транзисторы. В ней ток от источника питания на выход КМОП микросхемы будет поступать только если все
транзисторы в верхнем плече будут открыты, т.е. если сразу на всех входах будет присутствовать низкий потенциал
(). Если же хотя бы на одном из
входов будет присутствовать уровень логической единицы, то верхнее плечо двухтактного каскада, собранного на КМОП
транзисторах, будет закрыто и ток от источника питания поступать на выход КМОП-микросхемы не будет.
Таблица истинности логического элемента «2ИЛИ-НЕ», реализуемая КМОП микросхемой, приведена в
таблице 2, а условно-графическое обозначение этих элементов приведено на рисунке 7.
Альтернативы и аналоги CD4011
Вероятно, вы найдете микросхему 4011, помеченную как CD4011, NTE4011, MC14011, HCF4011, TC4011 или HEF4011. Обычно с несколькими дополнительными символами в конце (например, CD4011BE).
Это связано с производителем микросхемы и используемой технологией производства. Но их функциональность и распиновка одинаковые.
Не можете найти 4011? Попробуйте одну из следующих микросхем с 2-входными логическими элементами NAND:
- 4572 : одиночный логический элемент NAND
- 4093 : четыре логических элемента NAND с 2 входами с триггером Шмитта
- 40107 : Двойной логический элемент NAND с 2 входами
- 74HC00 : четыре логических элемента NAND с 2 входами
- 74HC01 : Четыре логических элемента NAND с 2 входами
- 74HC03 : Четыре логических элемента NAND с 2 входами
- К561ЛА7: Отечественный аналог CD4011
Скачать datasheet CD4011
Источник
Детали
Электретный микрофон типа CZN-15, но можно его заменить и любым другим с с двумя выводами. При монтаже микрофона нужно соблюдать полярность. Микросхема D1 типа К561ЛЕ5, но её можно заменить на К561ЛА7, а так же, на зарубежные аналоги типов 4001 или 4011.
Тип и марка мигающего светодиода не известны, он продавался как «светодиод красный мигающий» без указания марки и других данных. Транзистор BUZ90A можно заменить на IRF840 или КП707. Но это в том случае, если нужны параметры сходные с BUZ90A.
Если же нужны другие параметры по току и напряжению, то вполне можно применить и другой транзистор. Налаживание сводится только к установке чувствительности к звуку подстройкой резистора R3.
Источник
Импортные и отечественные аналоги
LM358 весьма популярна в промышленной и любительской электронной технике. Она активно используется в различных сравнивающих и генерирующих устройствах, активных фильтрах, усилителях различного назначения. Неудивительно, что многие производители радиоэлектронных компонентов включили в перечень своей продукции аналоги LM358 или близкие ей по своим параметрам микросхемы.
Ниже в таблице приведены элементы, которыми можно заменить LM358. По корпусу и распиновке они идентичны LM358. Но по электрическим параметрам они могут немного отличаться (в допустимых пределах) от оригинала.
Перед установкой подменных элементов рекомендуется свериться с даташит производителя.
| Производители | Аналоги |
|---|---|
| Импортные | GL358, NE532, OP295, OP290, OP221, OPA2237, TA75358P, UPC1251C, UPC358C |
| Отечественные | КР1040УД1, КР1053УД2, КР1401УД5 |
Программа для расчета простого мультивибратора на микросхеме CD4011
В радиолюбительской практике очень часто бывает необходимо собрать простой и дешевый генератор импульсов. Проще всего собрать его на одной из самых распространённых КМОП микросхем типа CD4011 (советский аналог К561ЛА7). Такой генератор импульсов можно использовать в различных импульсных устройствах, таких как преобразователи напряжения, тестеры для проверки различных радиосхем, генераторы для прозвони электрических цепей и т.д.
Микросхема CD4011 входит в состав очень распространенной и очень старой 4000-й серии микросхем (в СССР это серия К561). 4011 — это наверно самая распространенная среди радиолюбителей микросхема данной серии, так как содержит в одном корпусе четыре логических элемента 2И-НЕ (NAND). А как известно из теории цифровой техники, на логических элементах 2И-НЕ можно построить абсолютно любые более сложные логические схемы, то есть элемент NAND представляет собой универсальный «кирпичик» цифровой техники.
Микросхема CD4011 очень удобна тем, что работает в относительно широком диапазоне питающих напряжений. Теоретически, работоспособность сохраняется при изменении напряжения питания от 3 до 18 вольт. Но в реальных схемах желательно использовать эти микросхемы при напряжении питания не ниже 5 и не выше 15 вольт. Из недостатков серии 4000 — не очень высокое быстродействие. Реальная граничная рабочая частота зависит от напряжения питания. При максимальном напряжении рабочая частота не выше 10..15 мегагерц. При напряжении питания 3..5 вольт — это примерно 2 — 3 мегагерца. Тем не менее для многих применений этого вполне достаточно. Мне нравится использовать генератор прямоугольных импульсов на этой микросхеме в дешевых повышающих преобразователях напряжения для управления ключевым MOSFET транзистором. Мультивибратор на логической микросхеме обеспечивает лучшую форму выходных прямоугольных импульсов, чем например известная схема мультивибратора на двух транзисторах, и кроме того, содержит меньше деталей.
Распиновка микросхемы CD4011 (К561ЛА7)
Аналоги стабилизаторов AMS1117
Естественно, такой стабилизатор имеет аналоги. Наиболее популярными из них можно назвать LD1117A, IL1117A и К1254ЕН. Однако стоит помнить, что LM1117 имеет отличия. Вы можете его настроить на напряжения от 1,25-13,8В, а помимо подстраиваемого напряжения может также быть и стабильное от 1,8-5В. Кроме того, идеальной версией корпуса является модель SOT-223, которая обладает максимальным током 800мА.
Ams1117 datasheet
Даташит на данный стабилизатор найти достаточно несложно. В нем можно найти более точные характеристики графики, которые, собственно, и отображают работу микросхемы. Стабилизатор можно настроить под свои нужды, но стоит ознакомиться с рекомендациями по его использованию. Выходной ток стабилизаторов с мощностью до 1А обладают рассеиваемой силой 0,8 В. Зачастую такие микросхемы обладают корпусом SOT-223 и 1,5 Вт D-Pack.
Такой стабилизатор – это эффективное и надежное решение. На рынке есть как оригинальные модели, так и аналоги по низкой цене, что крайне удобно если устройство выходит из строя из-за перегруза. Наличие встроенной защиты по первому и второму пункту не дает возможность стабилизатору перегреваться, некорректно работать или вовсе выйти из строя в краткие сроки после установки.
Безопасная эксплуатация
Устройства серии AMS1117 обладают защитой от краткого замыкания, а также тепловых перегрузок. Это крайне полезно и удобно, благодаря чему они, собственно, и пользуются огромным спросом. Схемотехника которая используется в этой серии стабилизаторов требует использования выходного конденсатора. Если между ними подключить резистор, то будет постоянный ток. Подключение ams1117 происходит по специальной схеме, расположенной ниже.
Рисунок 1.
Улучшение схемы
Как можно было бы доработать эту схему? Вот некоторые соображения.
Частота такого генератора весьма нестабильна. Для исправления этого недостатка часто заменяют конденсатор на кварцевый резонатор нужной частоты, а также пропускают сигнал ещё через один-два элемента 2И-НЕ.
Для регулировки частоты можно постоянный резистор заменить на подстроечный, а также добавить переключатель и несколько конденсаторов, чтобы менять ёмкость. Однако, как и в любой схеме, есть ограничения на номиналы деталей. Например, сопротивление R1 не может быть менее 1 кОм.
Более интересная задача — регулировка скважности. В приведённой схеме длительность импульса равна длительности паузы, скважность 50%
А что если мы хотим короткий импульс и длинную паузу, или наоборот? Тогда нужно последовательно с R1 прицепить примерно такую конструкцию:
Схема регулировки скважности
Здесь заряд и разряд конденсатора идут через разные плечи R2 благодаря диодам VD1 и VD2, так что соотношение импульса и паузы будет разное в зависимости от положения движка R2.
Логические КМОП (КМДП) элементы «И»
Схема логического элемента «И-НЕ» на КМОП микросхемах практически совпадает с упрощенной
схемой «И» на ключах с электронным управлением, которую мы рассматривали ранее. Отличие заключается в том, что
нагрузка подключается не к общему проводу схемы, а к источнику питания. Это формирует инверсию выходного сигнала. Принципиальная
схема логического элемента «2И-НЕ», выполненного на комплементарных МОП
транзисторах (КМОП или КМДП), приведена на рисунке 3.
«2И-НЕ»
В этой схеме можно было бы применить в верхнем плече обыкновенный резистор,
однако при формировании низкого уровня сигнала схема постоянно потребляла бы ток. Вместо этого, в качестве нагрузки
используются p-МОП транзисторы. Эти транзисторы образуют активную нагрузку. Если на выходе требуется сформировать
высокий потенциал, то транзисторы открываются, а если низкий — то закрываются.
Обратите внимание, что КМОП топология логического элемента «2И-НЕ» получается еще проще. В качестве нижних двух полевых
транзисторов используется единый n канал, на котором формируется два затвора (двухзатворный полевой транзистор)
Упрощенная
топология логического элемента «2И-НЕ» на комплементарных МОП транзисторах приведена в и показана на
рисунке 4.
«2И-НЕ»
Такая топология позволяет занимать на кристалле интегральной микросхемы минимальное место и получать максимальную
плотность логических элементов. Способом, подобным приведенному на рисунке 4 легко могут быть получены логические
элементы «3И-НЕ», «4И-НЕ», «8И-НЕ» и т.д.
В приведённой на рисунке 3 схеме логического КМОП-элемента «2И-НЕ», ток от источника питания на выход
КМОП-микросхемы будет поступать через один из транзисторов, если хотя бы на одном из входов (или на обоих сразу)
будет присутствовать низкий потенциал (уровень логического нуля). Если же на обоих входах логического КМОП-элемента
«И» будет присутствовать уровень логической единицы, то оба p-МОП транзистора будут закрыты и на выходе
КМОП микросхемы сформируется низкий потенциал. В этой схеме, так же как и в схеме, приведенной на рисунке 1,
если транзисторы верхнего плеча будут открыты, то транзисторы нижнего плеча будут закрыты, поэтому в статическом
состоянии ток КМОП-микросхемой от источника питания потребляться не будет.
Условно-графическое изображение КМОП логического элемента «2И-НЕ»
не отличается от УГО ТТЛ, ДТЛ или ЭСЛ логических элементов и показано на рисунке 5, а таблица истинности
приведена в таблице 1. В таблице 1 входы обозначены как x1 и x2, а выход —
F.
Применение инверторов
Обычно, элементы НЕ применяются для преобразования уровней сигнала (из высокого в низкий или из низкого в высокий уровень). Второе предназначение – увеличения нагрузочной способности (буферизации) с инвертирование выходов более сложных микросхем. Например, когда сигнал с выхода микросхемы необходимо подать на несколько других, а выходной ток недостаточен.
Но существует и несколько нестандартных применений инверторов: построение генераторов и в случае, когда необходимо создать задержку сигнала.
Схема генератора на логических элементах НЕ
Схемы генераторов представляют собой обыкновенные RC-генераторы, но характеристики можно рассчитать только приблизительно, так как она зависит от напряжения питания и типа применённой микросхемы. Частота генератора будет равна
Генераторы данного типа можно применять там, где не важна стабильность частоты, а важен лишь факт генерации импульсов. Более стабильные по частоте генераторы получаются, если вместо конденсатора применить кварцевый резонатор.
Схема кварцевого генератора на логических элементах НЕ
Довольно часто в цифровых схемах необходимо получит некоторую задержку сигнала, в этом случае инверторы могут пригодиться, на большую задержку рассчитывать не приходится (примерно до 100 нс). Для получения задержки сигнала инверторы соединяют последовательно.
Схема для создания задержки сигнала на инверторах
Величину задержки можно рассчитать приблизительно по сумме задержек входного и выходного сигналов (tPLH и tPHL) для данной микросхемы. Например, для четырёх инверторов величину задержки можно оценить по формуле
но необходимо учитывать, что значения реальных задержек сильно отличаются от тех что даны в справочнике (в справочнике даны максимальные величины, а реальные могут обличаться более, чем в 2 раза).
Более значительные величины задержки сигнала можно получить, используя интегрирующие RC-цепи, но и здесь нельзя точно говорить о величине задержки, потому что разные типы цифровых микросхем срабатывают при разном уровне сигнала и разных напряжениях питания.
Схема для создания задержки сигнала c интегрирующей цепью
Ниже приведена таблица некоторых семейств микросхем, которые имеют в своём составе инверторы
| Серия | Номер микросхемы | |||||||
| ЛН1 | ЛН2 | ЛН3 | ЛН5 | ЛН6 | ЛН7 | ЛН8 | ЛН10 | |
| К155 | 6НЕ | 6НЕ(ОК) | 6НЕ(ОК) | 6НЕ(ОК) | 6НЕ(Z) | 6НЕ(Z) | — | — |
| К555 | 6НЕ | 6НЕ(ОК) | — | — | — | 6НЕ(Z) | — | — |
| КР1533 | 6НЕ | 6НЕ(ОК) | — | — | — | 6НЕ(Z) | 6НЕ | 6НЕ(ОК) |
| К561 | 6НЕ(Z) | 6НЕ | 6НЕ(Z) | — | — | — | — | — |
| КР1554 | 6НЕ | — | — | — | — | — | — | — |
| КР1564 | 6НЕ | — | — | — | — | 6НЕ(Z) | — | — |
Теория это хорошо, но необходимо отрабатывать это всё практически ПОПРОБЫВАТЬ МОЖНО ЗДЕСЬ
Распиновка стандартного евроразъема
Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.
Стандарты 1din и 2din
Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.
Магнитолы с европейским 1din самые распространенные.
При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.
| № 1 | — |
| № 2 | — |
| № 3 | — |
| № 4 | Постоянное питание |
| № 5 | Питание антенны |
| № 6 | Подсветка |
| № 7 | Зажигание |
| № 8 | Масса |
Производители в Японии, США и некоторые китайские применяют стандарт 2din.
Верхний силовой разъем А
Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.
Типы подключения
- Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
- Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.
Функциональное назначение выходов ресивера
| ANT | Разъем применяется, если в автомобиле имеется выдвижная антенна |
| Remote | Возможно подключение несколько динамиков |
| Illumination | Позволяет менять интенсивность свечения устройства |
| Mute | Регулировка звука |
| А4 | Включение/выключение |
Распиновка ISO-разъема магнитолы
| А 4 | Цв. желтый | Аккумулятор + Питание |
| А 5 | Цв. синий | Антенна. |
| А 6 | Цв. оранжевый | Подсветка |
| А 7 | Цв. красный | Зажигание, 12В. При отключении сброс параметров к заводским. |
| А 8 | Цв. черный | Акустика |
Нижний акустический разъем В
Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.
Правила подключения колонок по цветовой маркировке проводов
| Цв. белый | Левая передняя |
| Цв. серый | Правая передняя |
| Цв. зеленый | Левая задняя |
| Цв. фиолетовый | Правая задняя |
Логический элемент НЕ (Hex Inverters)
Таблица истинности логического элемента НЕ
| Вход | Выход |
| 1 | |
| 1 |
На принципиальных схемах логические элементы НЕ (инверторы) имеют следующее обозначение
Обозначения логических элементов НЕ (Hex Inverters): ANSI (слева) и DIN (справа).
Микросхемы инверторов содержат обычно шесть логических элементов НЕ (INV) и обозначаются префиксом ЛН (например, К155ЛН1, К561ЛН2). Как говорилось ранее, для ТТЛ микросхем с выходом ОК необходим выходной нагрузочный резистор (pull-up). Величина которого рассчитывается очень просто: R > U/IOL, где U – напряжение источника питания, к которому подключается резистор.
Как проверить AMS1117
Стабилизатор напряжения ams1117 с фиксированным напряжением отличается от подстраиваемого типа тем, что есть два дополнительных резистора которые позволяют определить напряжение. Есть несколько проверенных и рабочих способов проверить стабилизатор на исправность. Это можно сделать с помощью с помощью разных приборов. При достижении определенного напряжения в полупроводнике происходит переход, а когда его сопротивление уменьшается то напряжение на диоде будет постоянным.
Вы также можете проверить устройство можно используя транзистор-тестер. Этот прибор считается универсальным и предназначен для проверки самых разнообразных радиокомпонентов. Измеритель обладает цифровым индикатором, что крайне удобно для простой и комфортной эксплуатации прибора. Для проверки стабилизатора нужно зажать деталь в ZIF-панели и после этого на дисплее высветиться схемное обозначение элемента.
Мультиметр – это идеальное решение для проверки стабилизатора на исправность. Неисправный стабилизатор влияет на напряжение источника питания что естественно скажется на работе устройства, которое подключено к нему.

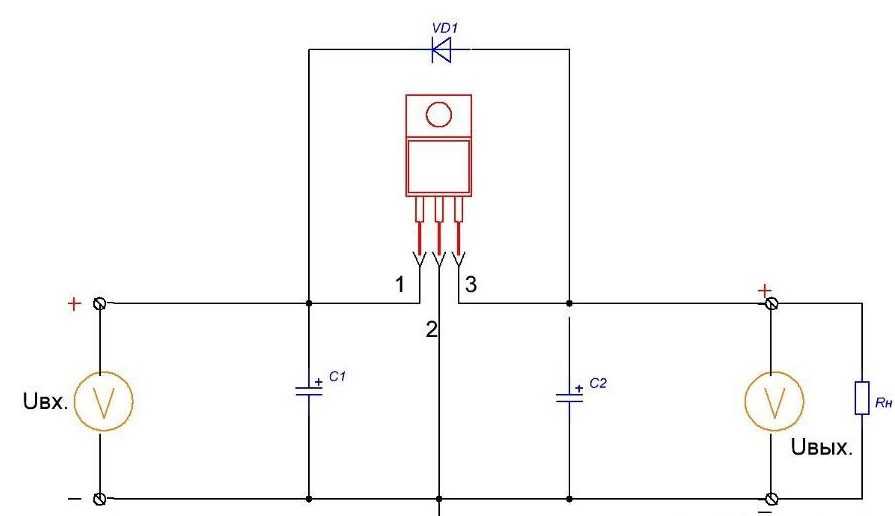

Схема проверки стабилизатора AMS1117
В наши дни существует еще одна простая микросхема ams1117 которая поможет определить напряжения стабилизации. Блок питания должен менять свое напряжение плавно от 0-50В и чем меньше напряжение, тем больше диапазонов элементов получиться проверить что позволит проверить даже маломощный стабилитрон.
Проверка проводиться также, но можно собрать простую схему для проверки стабилизатора просто используя мультиметр.
Логические уровни КМОП-микросхем
Логические уровни КМОП-микросхем существенно отличаются от . При отсутствии тока нагрузки напряжение на выходе КМОП-микросхемы совпадает с напряжением
питания (логический уровень единицы) или с потенциалом общего провода (логический уровень нуля). При увеличении тока нагрузки
напряжение логической единицы может уменьшается на 2,8В от напряжения питания (Uп=15В). Допустимый уровень напряжения
на выходе цифровой КМОП микросхемы (серия микросхем К561) при пятивольтовом питании показан на рисунке 9.
Как уже говорилось ранее, напряжение на входе цифровой микросхемы по сравнению с выходом обычно допускается в больших
пределах. Для КМОП-микросхем договорились о 30% запасе. Границы уровней логического нуля и единицы для КМОП-микросхем
при пятивольтовом питании приведены на рисунке 10.
Область использования
Устройства серии AMS1117 можно спокойно использовать почти в таких же схемах, что и аналоги. Рассеиваемая мощность у AMS1117 будет меньше, но при желании рассеивать большие мощности стоит приобрести импульсный стабилизатор. Стабилизатор может использоваться в самых разных схемах, которые требуют постоянного питания. Сфера применения:
- ПК;
- Системные платы, видео и звуко-карты;
- Бытовая техника;
- Контролеры;
- Драйвера электромоторов;
- Цифровые камеры.
Производитель рассчитывает на максимально широкое использование такого элемента в отличие от самодельщиков которые готовы представить необычные схемы что могут вовсе не работать. Применение микросхем данной серии обеспечивает стабильность выходного напряжения.
Стоит отметить самое главное, что схема включения довольно проста, поэтому разобраться сможет каждый желающий. Производители стараются сделать устройства максимально качественно практичными, удобными и простыми в использовании. Характеристики ams1117 превосходны, благодаря этому он нашел широкое применение. Стабилизатор AMS1117 обладает следующими характеристиками:
- 1А;
- 15В;
- TO-252 – Pmax = 1,5 Вт — Rt = 3°СВт;
- SOT-223 – Pmax = 0,8 Вт — Rt = 15°СВт;
- Т=-20 и 125%;
- Т=150 градусов;
- ΔT = 25 градусов.
Texas Instruments CD4011B
Описывается принцип действия и приводятся схемы аналого-цифровых частотных реле, переключение которых происходит при превышении частотой входного сигнала некоторого заданного значения
Аналого-цифровые частотные реле, рассматриваемые в статье, предназначены для реагирования исполнительного или индицирующего устройства на превышение контролируемой частотой заданного граничного значения. Неоспоримым преимуществом таких реле является то, что их можно легко настроить на работу в диапазоне частот от единиц Гц до сотен кГц.
 |
|
| Рисунок 1. | Одноканальное аналого-цифровое частотное реле на fГР ≈ 10 кГц. |
Работа аналого-цифровых частотных реле основана на зарядно-разрядных процессах в RC-цепочках . На Рисунке 1 представлен один из вариантов такого реле
Входной сигнал КМОП-уровня скважностью 2 поступает на вход логического элемента DD1.1 CD4011 (К561ЛА7). К выходу этого элемента подключена RC-цепочка, определяющая граничную частоту срабатывания реле
Для указанных на схеме номиналов элементов fГР ≈ 10 кГц. Эту частоту можно определить по формуле
Конденсатор заряжается по экспоненциальному закону во время присутствия логической единицы на выходе элемента DD1.1 и практически мгновенно разряжается через диод VD1 в момент переключения логического элемента (см. диаграмму, Рисунок 2).
 |
|

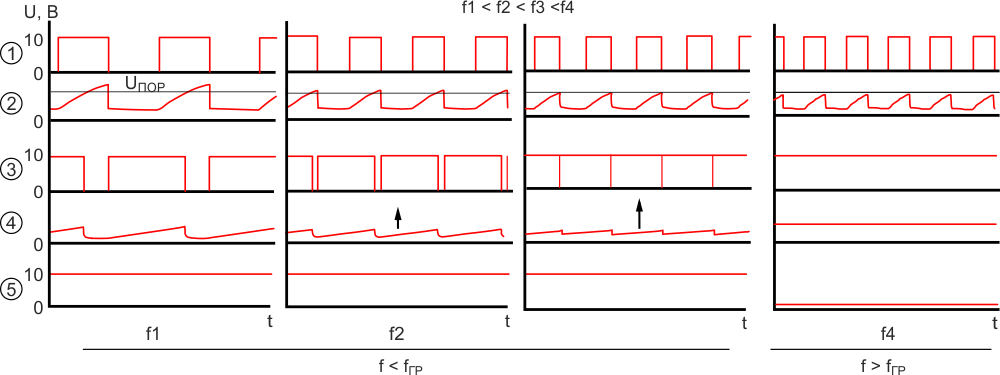

| Рисунок 2. | Диаграммы сигналов в контрольных точках устройства. |
Второй логический элемент DD1.2 выполняет роль компаратора и, одновременно, элемента «И-НЕ», формируя на своем выходе сигнал логического уровня, длительность которого увеличивается с ростом частоты входного сигнала. Этот сигнал, а также ток через резистор R3 заряжает конденсатор C3 второй RC-цепочки (R2C3) при наличии высокого логического уровня на выходе DD1.2 и мгновенно сбрасывает заряд конденсатора через диод VD2 при переключении логического элемента.
Источник
Распиновка для различных марок авто и магнитол
Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях
Схема распиновки iso разъемов к магнитолам pioneer
Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.
В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.
Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.
toyota
Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.
ISO разъем:
| № 1 | А+ |
| № 2 | GND |
| № 3 | BAT+ |
| № 4 | Подсветка |
| № 5 | Антенна |
| № 6 | Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-) |
sony
При подключении магнитолы используются стандартные схемы.
| № 1 | ANT |
| № 3 | LR. Линейный выход |
| № 4 | GND. Линейных выход |
| № 5 | RR. Линейный выход |
| № 6 | CD – LCH |
| № 7 | CD – GND |
| № 8 | CD – RCH |
| № 9 | CD – Reset |
| № 10 | CD – CD clock out |
| № 11 | CD – DSPL select |
| № 12 | CD – data out |
| № 13 | CD – clock in |
| № 14 | CD – data in |
| № 16 | A+ |
| № 17 | GND |
| № 18 | ANT GND |
| № 22-27 | Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-) |
| № 28 | Mute |
| № 29-30 | Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-) |
| № 31 | ANT CONT |
| № 32 | CD ACC Постоянный |
| № 33 | AMP Постоянный |
| № 34 | B UP |
nissan
Универсальный разъем:
| № 1-6 | Динамики (LR+, RR+, LR-, RR-, LF+, RF+) |
| № 7 | А+ |
| № 8 | Подсветка |
| № 9 | BAT+ |
| № 10 | Динами LF- |
| № 11 | динамик RF- |
| № 12 | Антенна |
| № 13 | GND |
honda
Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.
| № 1 | Динамик RR+ |
| № 2 | Динамик LR+ |
| № 3 | Подсветка |
| № 4 | BAT+ |
| № 5 | A+ |
| № 6 | Антенна |
| № 7-10 | Динамики LF+, RF+, RR-, LR- |
| № 13 | GND |
| № 14-15 | Динамики LF-, RF- |
bmw
Стандартная европейская разводка выводов.
| № 1 | А+ |
| № 2 | BAT+ |
| № 3 | GND |
| № 4 | — |
| № 5-12 | Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR- |
alpine
Alpine TDE-7823W: 1 – BAT+,
| № 2-5 | Динамики LR-, LR+, RR-, RR+ |
| № 7 | Усилитель |
| № 8 | Антенна |
| № 9 | GND |
| № 10-13 | Динамики LF-, LF+, RF-, RF+ |
| № 5-12 | А+ |
mitsubishi
Во всех моделях используется стандартная европейская распиновка акустической системы.
| № 1-2 | Динамики RR+, LR+ |
| № 3 | Управление антенной |
| № 4 | Управление подсветкой |
| № 5-8 | Динамики LF+, RF+, RR-, LR- |
| № 10 | А+ |
| № 11 | BAT+ |
| № 12 | Управление подсветкой |
| № 13-14 | Динамики LF-, RF- |
| GND |
Семейства КМОП-микросхем
Первые КМОП-микросхемы не имели защитных диодов на входе, поэтому их монтаж представлял значительные трудности. Это
семейство микросхем серии К172. Следующее улучшенное семейство КМОП микросхем серии К176 получило эти защитные диоды.
Оно достаточно распространено и в настоящее время. Серия К1561 завершает развитие первого поколения КМОП микросхем. В
этом семействе было достигнуто быстродействие на уровне 90 нс и диапазон изменения напряжения питания 3 … 15В.
Так как в настоящее время распространена иностранная аппаратура, то приведу иностранный аналог этих КМОП микросхем —
C4000В.
Дальнейшим развитием КМОП-микросхем стала серия SN74HC. Эти микросхемы отечественного аналога не имеют. Они
обладают быстродействием 27 нс и могут работать в диапазоне напряжений 2 … 6 В. Они
совпадают по цоколёвке и функциональному ряду с ТТЛ микросхемами,
но не совместимы с ними по логическим уровням, поэтому одновременно были разработаны КМОП микросхемы серии SN74HCT
(отечественный аналог — К1564), совместимые с ТТЛ микросхемами и по логическим уровням.
В это время наметился переход на трёхвольтовое питание. Для него были разработаны КМОП-микросхемы SN74ALVC с временем
задержки сигнала 5,5 нс и диапазоном питания 1,65 … 3,6 В. Эти же микросхемы способны работать
и при 2,5 вольтовом питании. Время задержки сигнала при этом увеличивается до 9 нс.
Наиболее перспективным семейством КМОП-микросхем в настоящее время считается семейство SN74AUC с временем задержки
сигнала 1,9 нс и диапазоном питания 0,8 … 2,7 В. Прошу не путать дискретные микросхемы с ПЛИС и
микропроцессорами. Внутри таких микросхем задержка может быть меньше 0,3 нс.
Дата последнего обновления файла
15.04.2020
Пример использования мультивибратора на микросхеме 4011
На рисунке ниже приведена схема простого преобразователя постоянного напряжения на выходное напряжение 90 — 120 В
Генератор прямоугольных импульсов здесь выполнен по первой схеме и работает на частоте 2.5 — 3 кГц. Частоту можно настроить подбором резистора R1 или/и конденсатора C1.
Четвертый логический элемент D1.4 используется как буфер между генератором импульсов и затвором ключевого транзистора VT1. В качестве этого транзистора можно использовать любой MOSFET, рассчитанный на напряжение, не меньшее чем выходное напряжение преобразователя.
Катушку L1 (дроссель) я намотал на ферритовой «гантельке» от катушки, выпаянной из старого электронного балласта для люминесцентной лампы. Намотка проводом диаметром 0.1мм до заполнения «гантельки».
Выходное напряжение зависит от напряжения питания а также от частоты импульсов на выходе мультивибратора. При попадании частоты в резонанс катушки (и ёмкости монтажа) напряжение значительно возрастает. В моем случае это была частота в районе 2.5 кГц. При этом напряжение было примерно 130 вольт. При увеличении частоты до 4..5 кГц выходное напряжение было в районе 65 — 80 вольт. Индуктивность катушки на «Гантельке» получилась равной 5mH. Индуктивность можно измерить вот этим прибором.
Простой RS-триггер
Внесем минимальные изменения в нашу схему и воспользуемся дополнительными входами . Назовем их и ( и соответственно, их назначение прояснится в дальнейшем).
Оба входа могут принимать по два значения, итого предстоит разобрать четыре варианта. Начнем с базового случая и . При этом на выходах и уже есть какие-то значения
Обрати внимание, что если , то при результатом операции будет низкий уровень, то есть. И наоборот, если , то и оба выхода в нашей схеме действительно принимают противоположные значения
Другими словами, если один из входов вентиля оказывается в состоянии логической единицы, то сигнал на выходе определяется как инверсия второго входа — в точности как с инверторами чуть ранее! Таким образом, при и схема сохраняет свое старое состояние и выходы не обновляются.
Теперь рассмотрим вариант с и . Так как на входе верхнего элемента точно есть хотя бы один ноль, то его выход в любом случае будет равен логической единице. Значит, , и, следовательно, . Аналогично, при и мы можем схожим образом вывести, что состояние схемы будет полностью противоположным ( и ).
Остается разобрать заключительный вариант, где оба входа равны нулю одновременно. На интуитивном уровне можно уже предполагать, что тут что-то не так. Действительно, при результат элемента не может быть положительным ни при каких возможных значениях дополнительного входа (рекомендую проверить по таблице истинности). Следовательно, , и это единственный случай, когда наша схема «сбоит». В дальнейшим мы ее улучшим и обязательно избавимся от этого недостатка.
Но сейчас самое время остановиться и перевести дух. Выше были не самые тривиальные рассуждения, и если ты чего-то не понял, то это совершенно нормально. Последовательностные схемы сложнее для восприятия, и именно поэтому в предыдущей статье мы начали знакомство с комбинационной логики.
Так что советую перечитать несколько абзацев выше еще раз. Тем более что это ключевая схема и далее в статье многие элементы будут основаны именно на ней. А вообще, самый правильный способ разобраться в любой схеме раз и навсегда — это взять ручку и листочек бумаги (или стилус и планшет) и последовательно рассмотреть каждый из возможных вариантов. Я сужу по личному опыту — в твоем случае может сработать что-то еще.
Вариант 1. Присоединись к сообществу «Xakep.ru», чтобы читать все материалы на сайте
Членство в сообществе в течение указанного срока откроет тебе доступ ко ВСЕМ материалам «Хакера», позволит скачивать выпуски в PDF, отключит рекламу на сайте и увеличит личную накопительную скидку!
Подробнее
Вариант 2. Открой один материал
Заинтересовала статья, но нет возможности стать членом клуба «Xakep.ru»? Тогда этот вариант для тебя!
Обрати внимание: этот способ подходит только для статей, опубликованных более двух месяцев назад.
Я уже участник «Xakep.ru»
