Генератор импульсов с независимым регулированием частоты и скважности

Пример №7 — Простой генератор прямоугольных импульсов на NE555

Стенд для пайки со светодиодной подсветкой

Материал: АБС + металл + акриловые линзы. Светодиодная подсветка…

Подробнее

В момент включения схемы, конденсатор C1 разряжен и на выходе 3 таймера NE555 находится высокий уровень. Затем конденсатор C1 через резистор R1 начинает постепенно заряжаться.

В момент, когда потенциал на конденсаторе, и соответственно на выводе 6 (стоп) таймера, достигнет примерно 2/3 напряжения питания, сигнал на выводе 3 переключится на низкий уровень. Теперь конденсатор через сопротивление R1 начинает разряжаться. Когда уровень напряжения на входе 2 (запуск) упадет до 1/3 Uпит., на выходе снова будет высокий уровень. И процесс повторится снова.

Если к выходу добавить еще RC-цепь (выделено красным цветом), то выходной сигнал по форме будет приближен к синусоиде.

Мощный лабораторный генератор импульсов

Схема 1 Генератор был спроектирован для использования в нем минимального количества общедоступных электронных компонентов, с хорошей повторяемостью и достаточной надежностью. Вариант генератора (схема 1) собран на базе широко распространенного шим-контроллера UC3525 (U1), который управляет мостовой схемой на полевых транзисторах Q4-Q7. Если нижние ключи каждого из полумостов, работающих в противофазе, управляются непосредственно выходами микросхемы 11/14 U2, то в качестве драйверов верхнего плеча применены бустрепные каскады на транзисторах Q2, Q3. Такие каскады широко используются в большинстве современных микросхемных драйверов и достаточно хорошо описаны в литературе, посвященной силовой электронике. Входное напряжение переменное или постоянное (

Генератор прямоугольных импульсов на NE555

555 — аналоговая интегральная микросхема, универсальный таймер — устройство для формирования (генерации) одиночных и повторяющихся импульсов со стабильными временными характеристиками. Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искаженного в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования, импульсные преобразователи электроэнергии, устройства широтно-импульсного регулирования, таймеры и др.

В данной статье расскажу о построении генератора на этой микросхеме. Как написано выше мы уже знаем что микросхема формирует повторяющиеся импульсы со стабильными временными характеристиками, нам это и нужно.

Схема включения в астабильном режиме. На рисунке ниже это показано.

Механизм генерации

Упрощенно схему можно представить так:

Вместо транзистора мы ставим некий «элемент с отрицательным сопротивлением». По сути – усилительный элемент. То есть, ток на его выходе больше, чем ток на входе (так вот хитро).

К входу этого элемента подключен колебательный контур. С выхода элемента на этот же колебательный контур подана обратная связь (через кондер C2). Таким образом, когда на входе элемента ток увеличивается (происходит перезарядка контурного конденсатора), увеличивается ток и на выходе. Через обратную связь, он подается обратно на колебательный контур – происходит «подпитка». В результате, в контуре устаканиваются незатухающие колебания.

Все оказалось проще пареной репы (как всегда).

Общие принципы работы проекта

Генератор состоит из небольшого числа компонентов: платы Arduino Nano, ЖК дисплея, 3-х подтягивающих резисторов и 3-х кнопок.

В генераторе можно изменять период (частоту) повторения импульсов с помощью кнопок, подключенных к контактам 6 и 7 платы Arduino

С помощью кнопки, подключенной к контакту 13, можно изменять скважность импульсов. Длительность импульсов и скважность будут отображаться в первой строке ЖК дисплея, а частота – во второй строке ЖК дисплея

Минимальный шаг для настройки периода повторения импульсов составляет 1 мкс, поэтому частота импульсов будет изменяться также дискретно, например, периоду 1 мкс будет соответствовать частота 1 МГц, периоду 2 мкс – частота 500 кГц, периоду 3 мкс – частота 333.333 Гц и т.д. То есть по мере уменьшения частоты увеличивается плавность ее настройки. Конечно, это не очень практично для высоких частот, но это вынужденная плата за простоту устройства. Более продвинутый генератор можно собрать на основе использования DDS модуля, но это уже будет значительно более сложное устройство.

Для проверки работы генератора автор проекта использовал простой одноканальный осциллограф (который также можно собрать на основе платы Arduino). Для удобства работы с генератором он был помещен в небольшой корпус.

Простота — залог успеха

Надеюсь, что описывая конструкцию по схеме практически из datasheet»ов, всё же помогу кому-нибудь из моих читателей сэкономить немного времени и собрать сразу удобный генератор тестовых сигналов, при этом избежав нескольких ненужных проб и ошибок.

C1 = 1 нФ
R1 = 6.2 кОм
R2 = 1 кОм
R3 = 300 Ом
R4 = 5 кОм
C2 = 1 мкФ
C3 = 10 мкФ 25 В
C4, C5 = 0.1 мкФ

Для тестирования аудио-конструкций удобно иметь источник сигнала центрированный относительно земли. Но и «смещённый» (с ощутимой постоянной состовляющей) сигнал бывает полезен, к примеру чтобы проверить работу серво-цепи, обеспечивающей нулевое смещение по выходу. Так что предлагаю предусмотреть возможность закорачивать проходной конденсатор на выходе генератора.

Мощный лабораторный генератор импульсов

Arduino и ШИМ

В уроке про функции времени я рассказывал, что у микроконтроллера есть так называемые счётчики, которые считают “пинки” от тактового генератора (кварца). Данные счётчики как раз и генерируют ШИМ сигнал, т.е. само вычислительное ядро микроконтроллера в этом не участвует. Помимо расчётов, даже вывод сигнала с ноги МК ложится на плечи счётчика

Это очень важно понимать, потому что ШИМ сигнал не тормозит выполнение кода, так как его генерацией занимается буквально “другая железка”. На платах UNO/Nano/Pro Mini у нас есть три таймера-счётчика, у каждого таймера есть по два выхода на пины МК, то есть у нас есть 2*3=6 пинов, способных генерировать ШИМ сигнал

Для генерации ШИМ у нас есть готовая функция analogWrite(pin, duty)

pin – пин, являющийся выводом таймера. Для Нано/Уно это пины D3, D5, D6, D9, D10, D11. На некоторых платах они помечены * звёздочкой, а вообще для определения ШИМ пинов на любой другой модели Ардуино достаточно загуглить распиновку
duty – заполнение ШИМ сигнала. По умолчанию все “выходы” ШИМ у нас 8-битные, то есть duty может принимать значение с “разрешением” 8 бит, а это 0-255

Совместим эти знания с прошлым уроком и попробуем менять яркость светодиода, подключенного через резистор к пину D3. Потенциометр подключен к пину A0

void setup() { pinMode(3, OUTPUT); // D3 как выход } void loop() { // ШИМ на 3 пин, 1023/4 = 255 — перевели диапазон analogWrite(3, analogRead(0) / 4); delay(10); }

Рассмотренный пример меняет яркость светодиода в зависимости от положения рукоятки потенциометра. Пару слов о “стандартном” ШИМ сигнале – мы получаем его с такими настройками, какие нам даёт библиотека Arduino.h, а настройки эти сильно занижены по сравнению с возможностями Arduino. Про “улучшение” ШИМ мы поговорим позже, а сейчас давайте глянем на характеристики ШИМ “из коробки”:

Таймер	Пины	Частота	Разрешение
Timer 0	D5 и D6	976 Гц	8 бит (0-255)
Timer 1	D9 и D10	488 Гц	8 бит (0-255)
Timer 2	D3 и D11	488 Гц	8 бит (0-255)

Это весьма плачевные цифры, особенно по частоте. Все таймеры приведены под одну гребёнку, чтобы пользователь не думал не гадал и лишнюю документацию не изучал. К изменению частоты и разрядности ШИМ мы вернёмся в отдельном уроке, а пока что можете посмотреть данный урок в видео варианте.

Высокоточный генератор ШИМ с кнопочным контролем

Как было сказано ранее, очень распространены аналоговые схемы ШИМ-генераторов, в частности на основе NE555

Они просты, неприхотливы, могут работать с большим диапазоном напряжений, но имеют недостаток, который в некоторых случаях может быть недопустим — параметры ШИМ-сигнала (частоту, скважность), во-первых, нельзя установить с большой точностью, а во-вторых, эти параметры могут «уплывать» при изменении температуры, влажности и т.д. Для того, чтобы построить высокоточный генератор ШИМ-сигналов не обойтись без микроконтроллера, тактируемого от точного кварца

В этом случае можно будет настраивать скважность с точностью до 1%, а также выбирать частоту из заранее заданных вариантов. Предусмотрен выбор частот между 10/20/40/80/1,25/2,5/5 кГц, этих вариантов хватит для любого применения ШИМ-генератора. Схема представлена ниже.

Широтно-импульсная модуляция (ШИМ). Аналоговая и цифровая

Принцип ШИМ – широтно-импульсная модуляция заключается в изменении ширины импульса при постоянстве частоты следования импульса. Амплитуда импульсов при этом неизменна.

Широтно-импульсное регулирование находит применение там, где требуется регулировать подаваемую к нагрузке мощность. Например, в схемах управления электродвигателями постоянного тока, в импульсных преобразователях, для регулирования яркости светодиодных светильников, экранов ЖК-мониторов, дисплеев в смартфонах и планшетах и т.п.

Большинство вторичных источников питания электронных устройств в настоящее время строятся на основе импульсных преобразователей, применяется широтно-импульсная модуляция и в усилителях низкой (звуковой) частоты класса D, сварочных аппаратах, устройствах зарядки автомобильных аккумуляторов, инверторах и пр. ШИМ позволяет повысить коэффициент полезного действия (КПД) вторичных источников питания в сравнении с низким КПД аналоговых устройств.

Широтно-импульсная модуляция бывает аналоговой и цифровой.

Аналоговая широтно-импульсная модуляция

Как уже упоминалось выше, частота сигнала и его амплитуда при ШИМ всегда постоянны. Один из важнейших параметров сигнала ШИМ – это коэффициент заполнения, равный отношению длительности импульса t к периоду импульса T. D = t/T. Так, если имеем сигнал ШИМ с длительностью импульса 300 мкс и периодом импульса 1000 мкс, коэффициент заполнения составит 300/1000 = 0,3. Коэффициент заполнения также выражается в процентах, для чего коэффициент заполнения умножается на 100%. По примеру выше процентный коэффициент заполнения составляет 0,3 х 100% = 30%.

Скважность импульса – это отношение периода импульсов к их длительности, т.е. величина, обратная коэффициенту заполнения

S = T/t.

Частота сигнала определяется как величина, обратная периоду импульса, и представляет собой количество полных импульсов за 1 секунду. Для примера выше при периоде 1000 мкс = 0,001 с, частота составляет F = 1/0,001 – 1000 (Гц).

Сигнал ШИМ формируется микроконтроллером или аналоговой схемой. Этот сигнал обычно управляет мощной нагрузкой, подключаемой к источнику питания через ключевую схему на биполярном или полевом транзисторе. В ключевом режиме полупроводниковый прибор либо разомкнут, либо замкнут, промежуточное состояние исключается. В обоих случаях на ключе рассеивается ничтожная тепловая мощность. Поскольку эта мощность равна произведению тока через ключ на падение напряжения на нем, а в первом случае к нулю близок ток через ключ, а во втором напряжение.

В переходных состояниях на ключе присутствует значительное напряжение с прохождением значительного тока, т.е. значительна и рассеиваемая тепловая мощность. Поэтому в качестве ключа необходимо применение малоинерционных полупроводниковых приборов с быстрым временем переключения, порядка десятков наносекунд.

Если ключевая схема управляет светодиодом, то при малой частоте сигнала светодиод будет мигать в такт с изменением напряжения сигнала ШИМ. При частоте сигнала выше 50 Гц мигания сливаются вследствие инерции человеческого зрения. Общая яркость свечения светодиода начинает зависеть от коэффициента заполнения – чем ниже коэффициент заполнения, тем слабее светится светодиод.

При управлении посредством ШИМ скорости вращения двигателя постоянного тока частота ШИМ должна быть очень высокой, и лежать за пределами слышимых звуковых частот, т.е. превышать 15-20 кГц, в противном случае двигатель будет «звучать», издавая раздражающий слух писк с частотой ШИМ. От частоты зависит и стабильность работы двигателя. Низкочастотный сигнал ШИМ с невысоким коэффициентом заполнения приведет к нестабильной работе двигателя и даже возможной его остановке.

Тем самым, при управлении двигателем желательно повышать частоту сигнала ШИМ, но и здесь существует предел, определяемый инерционными свойствами полупроводникового ключа. Если ключ будет переключаться с запаздываниями, схема управления начнет работать с ошибками. Чтобы избежать потерь энергии и добиться высокого коэффициента полезного действия импульсного преобразователя, полупроводниковый ключ должен обладать высоким быстродействием и низким сопротивлением проводимости.

Двухтактный генератор для трудолюбивых

Другой генератор, который мы рассмотрим – тоже двухтактный. Однако, он содержит колебательный контур, что делает его параметры более стабильными и прогнозируемыми. Хотя, по сути, он тоже довольно прост.

Вот он

Что мы здесь видим?

Видим колебательный контур L1 C1, А дальше видим каждой твари по паре: Два транзистора: VT1, VT2 Два конденсатора обратной связи: С2, С3 Два резистора смещения: R1, R2

Опытный глаз (да и не сильно опытный), обнаружит и в этой схеме схожесть с мультивибратором. Ну что же – оно так и есть!

Чем примечательна данная схема? Да тем, что ввиду использования двухтактного включения, она позволяет развивать двойную мощность, по сравнению со схемами 1-тактных генераторов, при том же напряжении питания и при условии применения тех же транзисторов. Во как! Ну, в общем, у нее почти нет недостатков

Генерация импульсного сигнала при помощи микросхемы 555

Теперь попробуем заменить человека и кнопку, ведь мы не хотим весь праздник включать и выключать гирлянду каждые 3 секунды.

В качестве автоматического генератора импульсов используем очень известную микросхему семейства 555. Микросхема 555 — это генератор одиночных или периодических импульсов с заданными характеристиками. По-другому данный класс микросхем называют таймерами.

Существуют разные модификации таймера 555, разработанные разными компаниями: КР1006ВИ1, NE555, TLC555, TLC551, LMC555. Как правило, все они имеют одинаковый набор выводов.

Также производители выделяют два режима работы таймера: одновибратор и мультивибратор. Нам подойдет второй режим, именно в нем таймер будет непрерывно генерировать импульсы с заданными параметрами.

Для примера, подключим к таймеру 555 один светодиод. Причем, используем вариант, когда положительный вывод светодиода соединяется с питанием, а земля к таймеру. Позже будет понятно, почему мы делаем именно так.

Генератор ШИМ сигнала с изменением скважности

ARDUINO Контроллеры
Расширения
Корпуса шнуры блоки
WeMos
Teensy
DfRobot
LilyPad
Pycom

Raspberry PI

Модули

Расширения
Блоки питания
Карты памяти
Корпуса
Радиаторы и вентиляторы
Периферия
Переходники
Onion Omega

Модули

Расширения
Конструкторы
Одноплатники

NVidia

Beaglebone
Banana
Cubieboard
NanoPi
STM32 и STM8

STM32

Discovery
Nucleo
STM8
Питание

Преобразователи DC-DC повышающие

DC-DC понижающие
DC-DC универсальные
AC-DC
Аккумуляторы
Зарядные устройства
Контроллеры заряда
Платы контроля BMS
Лабораторные
Разъемы питания
Солнечные панели
Maynuo
Батарейки
DC-AC
TRACO POWER
Отсеки батарейные
Трансформаторы
Моторы

Шаговые

С редуктором
С энкодером
Бесщеточные
Сервоприводы
Актуаторы
Помпы
Муфты
Постоянного тока
Драйверы и ШИМ

Драйверы

ШИМ регуляторы
Тиристорные регуляторы
Беспроводные

WiFi

Bluetooth
Радиопередатчики
GPS
GSM
LoRa
Датчики

Ориентации

Влажности
Температуры
Давления
Объема
Расстояния
Слежения
Напряжения и тока
Уровня воды
Газов
Веса
Холла
Цвета и света
Движения
Касания
Обнаружения
Программирование

Программаторы

Переходники
Разработка
Преобразователи

Интерфейсов

Уровней
Диагностические
ЦАП и АЦП
Дисплеи

Графические

Символьные
Nextion
Тачскрины
Измерение

Амперметры

Вольтметры
Осциллографы
Анализаторы
USB тестеры
Частотомеры
Тестеры
Звук

Усилители звука

Радиоприемники
MP3 модули
Излучатели
Управление и ввод

Реле

Термостаты
Дистанционное
Соленоиды
Кнопки и клавиатуры
Энкодеры и регуляторы
Конструкторы

Arduino

Машинки и роботы
СМАЙЛ
МастерКит
МастерКот
3D и CNC

3D принтеры

CNC станки
Механика
Филамент

PLA
PETG
Разработка

Генераторы

Часы
RFID
Модули памяти
Камеры
Ethernet
PixyCam
Механика
Паяльное

Паяльные станции

Паяльники
Припой
Флюсы
Газовые паяльники
Вспомогательное оборудование
Инструмент

Клейкие ленты 3M

Отвертки
Пинцеты
Наборы отверток
Оптические приборы
Умный дом

HIPER

HiTE PRO
Sonoff
Xiaomi
Беспаечные

Макетные платы

Модули питания
Перемычки
Наборы

Крепеж

Разъемы
Компоненты
Термоусадка
Книги

Программирование

Компоненты

Процессоры

Разъемы
Реле

Ой видимо какая то ошибка !

Вот несколько причин появления ошибки

Запрошенной Вами страницы больше не существует, либо она была перемещена.

При вводе адреса Вы могли допустить ошибку.

Еще можно перечитать свой гороскоп на сегодня, может там что то есть об этом

Индуктивная трехточка

Эту схему выбираю я, и советую вам.

R1 – ограничивает ток генератора R2 – задает смещение базы C1, L1 – колебательный контур C2 – конденсатор ПОС

Катушка L1 имеет отвод, к которому подключен эмиттер транзистора. Этот отвод должен быть расположен не ровно посередине, а ближе к «холодному» концу катушки (то есть тому, который соединен с проводом питания). Кроме того, можно вообще не делать отвод, а намотать дополнительную катушку, то есть – сделать трансформатор:

Эти схемы идентичны.

Механизм генерации:

Для понимания того, как работает такой генератор, давайте рассмотрим именно вторую схему. При этом, левая (по схеме) обмотка будет вторичной, правая – первичной.

Когда на верхней обкладке C1 увеличивается напряжение (то есть, ток во вторичной обмотке течет «вверх»), то на базу транзистора через конденсатор обратной связи C2 подается открывающий импульс. Это приводит к тому, что транзистор подает на первичную обмотку ток, этот ток вызывает увеличение тока во вторичной обмотке. Происходит подпитка энергией. В-общем – то, все тоже довольно просто.

Микросхема таймера 555

Важно

: в данной конструкции необходимо использовать только качественный КМОП вариант 555 таймера. Обычные биполярные 555, к которым относится и КР1006ВИ1, работают плохо

Пример хорошего КМОП таймера: TLC555 datasheet от TI .

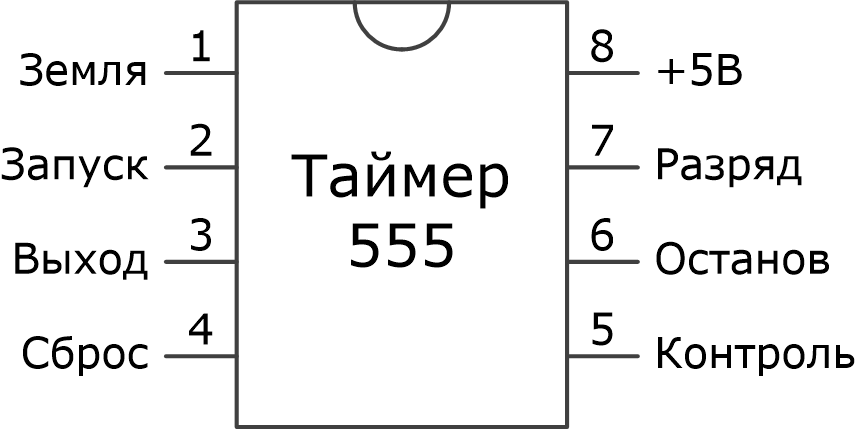

На мой взгляд, одна из наиболее наглядных отрисовок блок-схемы микросхемы 555:

GND — Ground
= «Земля», отрицательный вывод питания
TRIG — Trigger
= Триггер
OUT — Output
= Выход
RESET = Сброс
CONT — Control voltage
= Управляющее напряжение
THRES — Threshold
= Порог
DISCH — Discharge
= Разряд
VDD — Positive supply voltage
= Положительное напряжение питания

Апологеты микроконтроллеров могут смеяться. Впрочем, я и сам подумывал, отчего бы не замутить универсальный генератор на ATmega-8, который к тому же всегда под рукой. Потом стало лень программить, да и намучался я уже с присвистами ото всех этих цифровых штуковин. Для проверки качественного аудио аппарата хотелось иметь и качественный же тестовый сигнал

Принцип работы

Допустим, после включения питания на входе DD1.1 установился низкий уровень. Значит, на выходе будет высокий уровень, который попадает на вход DD1.2, на выходе которого, в свою очередь, будет опять низкий уровень. Конденсатор C1 разряжен. И он начинает заряжаться через резистор R1, который правым выводом подключён к выходу DD1.1 — к точке, где потенциал высокий.

Процесс заряда конденсатора C1

Вы вправе спросить: почему же этот ток не утекает на вход элемента DD1.1 — ведь на этом входе в данный момент низкий потенциал? Кажется, что логический элемент должен скушать весь ток, а конденсатору ничего не достанется. Ответ: дело в высоком входном сопротивлении элементов DD. На их входы ответвляется мизерная часть тока, которой можно пренебречь. Кстати, благодаря этому факту, сопротивление R1 может быть достаточно большим, несколько мОм, что позволяет получить довольно низкие частоты генерации.

Итак, постепенно напряжение на C1 растёт, и в какой-то момент на левой обкладке накопится достаточный «плюс», который переключит DD1.1 в состояние 1 на входе, 0 на выходе. Тут же и DD1.2 поменяет состояние на противоположное: 0 на входе, 1 на выходе. И процессы в RC-цепочке пойдут в обратную сторону, до тех пор, пока напряжение на конденсаторе снова не переключит DD1.1, а за ним DD1.2 и весь цикл повторится сначала. Описание несколько упрощённое (вблизи момента переключения там происходят чуть более сложные процессы), но достаточное для первоначального понимания.

Микросхема таймера 555

Важно: в данной конструкции необходимо использовать только качественный КМОП вариант 555 таймера. Обычные биполярные 555, к которым относится и КР1006ВИ1, работают плохо

Пример хорошего КМОП таймера: TLC555 datasheet от TI. На мой взгляд, одна из наиболее наглядных отрисовок блок-схемы микросхемы 555:

Блок-схема КМОП таймера 555

GND — Ground = «Земля», отрицательный вывод питания
TRIG — Trigger = Триггер
OUT — Output = Выход
RESET = Сброс
CONT — Control voltage = Управляющее напряжение
THRES — Threshold = Порог
DISCH — Discharge = Разряд
VDD — Positive supply voltage = Положительное напряжение питания

Пробуем на практике

Как вы уже поняли, частота генератора определяется параметрами времязадающей RC-цепочки: от сопротивления резистора и ёмкости конденсатора будет зависеть, сколько времени будет длиться заряд/разряд конденсатора. Примерная формула такова:

Верхняя частота генератора ограничена скоростью переключения КМОП-элементов (условно, порядка 2 МГц). При этом и на достаточно низких частотах генератор работает уверенно:

С1 . . . . . . . 1 мкФ
R1 . . . . . . . 680 кОм
f . . . . . . . . 1 Гц.

Схема собрана на макетной плате. Чтобы увидеть работу генератора, я подключил к его выходу светодиод через токоограничивающий резистор. Считается, что микросхема этого типа может выдерживать выходной ток до 6.8 мА, так что вполне способна засветить не очень мощный светодиод без дополнительного ключа на транзисторе. Вот что получилось:

Ну а вот как выглядит сигнал генератора на осциллограмме:

Осциллограмма выходного сигнала генератора

↑ Интерпретация показаний и устранение застарелой ошибки

В интернете кочует иллюстрация возможных искажений и описание к ней с грубой ошибкой. Копипастеры, как обычно, или не читают, или не понимают что копируют. Воспользуемся для начала этими рисунками.

а) идеальная форма при отсутствии частотных искажений, б), в) ослабление ВЧ умеренное и большое, г) умеренное ослабление НЧ, д) кривизна говорит об ослаблении и средних частот, е), ж) в «оригинале» ошибочно говорится о подъёме на НЧ, конечно, это справедливо для е), а ж) — сильное ослабление НЧ и заметное СЧ. з) небольшой спад на самых высоких частотах, в зависимости от частоты ГПИ спад может быть далеко за пределами звукового диапазона, и) плавный провал на средних частотах, к) неглубокий провал в узком диапазоне на средних частотах, скорее всего вызван каким-то резонансом, но процесс апериодический т. к. нет выбросов.

Колебания кривой на последних рисунках л) и м) показывают на неустойчивую работу усилителя

, что хуже, чем просто частотные искажения, такие колебания могут быть незаметны при испытании синусоидальным сигналом!

Можно добавить, что получить импульсы, как на рис. а) возможно только для УПТ (усилителя постоянного тока), любые разделительные конденсаторы приводят к наклону верхушки импульса и даже если частота среза всего несколько Гц, при частоте импульсов 50 и даже 100 Гц, это приводит к форме показанной на рис. г).

Импульсы предложенного генератора при прямом изучении на экране осциллографа не идеальны, но, для звукового диапазона частот, этой «прямоугольности» хватает с многократным запасом.

Внешний вид макет

Собираем схему и проводим небольшой тест. Попробуем управлять гирляндой согласно нехитрому алгоритму:

нажимаем на кнопку;
ждем 1 секунду;
отпускаем кнопку;
ждем 2 секунды;
переходим к пункту 1.

Это алгоритм периодического процесса. Нажимая на кнопку по алгоритму мы тем самым генерируем настоящий импульсный сигнал! Изобразим на графике его временную диаграмму.

У данного сигнала мы можем определить период повторения и частоту. Период повторения (T) — это отрезок времени, за который гирлянда возвращается в исходное состояние. На рисунке хорошо виден этот отрезок, он равен трем секундам. Величина обратная периоду повторения называется частотой периодического сигнала (F). Частота сигнала измеряется в Герцах. В нашем случае:

F = 1/T = 1/3 = 0.33 Гц

Период повторения можно разбить на две части: когда гирлянда горит и когда она не горит. Отрезок времени, в течение которого гирлянда горит называется длительностью импульса (t).

А теперь самое интересное! Отношение периода повторения (T) к длительности импульса (t) называется скважностью. Скважность нашего сигнала равна S = 3/1 = 3

Скважность величина безразмерная

Скважность нашего сигнала равна S = 3/1 = 3. Скважность величина безразмерная

В англоязычной литературе принят другой термин — коэффициент заполнения (Duty cycle)

Это величина, обратная скважности

В случае нашей гирлянды коэффициент заполнения равен:

D = 1 / 3 = 0.33(3) ≈ 33%

Этот параметр более нагляден. D = 33% означает, что треть периода занята импульсом. А, например, при D = 50% длительность высокого уровня сигнала на выходе таймера будет равна длительности низкого уровня.

Механизм генерации

Упрощенно схему можно представить так:

Все оказалось проще пареной репы (как всегда).
