Импульсный стабилизатор напряжения

Питание схем с помощью Dc Dc преобразователей

Если питание аппаратуры осуществляется от гальванических элементов или аккумуляторов, то преобразование напряжения до нужного уровня возможно лишь с помощью Dc Dc преобразователей.

Идея достаточно проста: постоянное напряжение преобразуется в переменное, как правило, с частотой несколько десятков и даже сотен килогерц, повышается (понижается), а затем выпрямляется и подается в нагрузку. Такие преобразователи часто называются импульсными.

В качестве примера можно привести повышающий преобразователь из 1,5 В до 5 В (выходное напряжение компьютерного USB).

  Dc Dc преобразователь 1,5 В / 5 В

Импульсные преобразователи хороши тем, что имеют высокий КПД, в пределах 60..90%. Еще одно достоинство импульсных преобразователей широкий диапазон входных напряжений: входное напряжение может быть ниже выходного или намного выше.

Принцип действия устройства

Для начала стоит написать несколько слов о самой микросхеме LM2576T — контроллере преобразователя. Схема обеспечивает превосходную альтернативу для типовых 3-х контактных линейных стабилизаторов семейства LM317, предлагая гораздо более высокую эффективность и позволяя снизить потери. Очень большое преимущество микросхемы LM2576T — возможность отключения и перехода в режим Standby, в котором потребляемый ток всего 50 мкА. Эта функция не используется в данной схеме преобразователя, но стоит иметь в виду на будущее. LM2576T содержит в своем составе все необходимые компоненты для преобразователя, вместе с силовым транзисторным ключом, который может работать с токами до 3 А. Сборка требует подключения только нескольких внешних компонентов.

Преимуществом данной схемы является возможность автоматического выключения питания после отключения тока, потребляемого от преобразователя. Отвечает за это транзистор T1 (BD140), а также резисторы R6 (10k) и R4 (1k). В выключенном состоянии резистор R6 обеспечивает правильное отключение транзистора T1. Запуск системы осуществляется через кратковременное замыкание кнопки S1 (типа сенсорная). Преобразователь включается, а транзистор T4 (2N7000) поддерживает далее низкий потенциал на базе T1. Резистор R4 ограничивает ток базы транзистора Т1.

Полезное: Маленький портативный регулируемый блок питания

Для контроля тока потребляемого нагрузкой, используется операционный усилитель U2 (LM358), в котором задействуется только одна половина. Он работает с усилением, равным 1000, установленным через резисторы R12 (100k) и R13 (100 Ом). Конденсатор C2 (100nF) фильтрует напряжение питания усилителя. Для управления транзистором T4 используется делитель напряжения R9 (10k), R7 (10k), осуществляющий деление выходного напряжения ОУ на 2.

Незначительное падение напряжения на измерительном резисторе R14 (0,2 Ома) порядка 5 мВ, нужно для поддержания работы преобразователя. Таким образом, для поддержания включенного состояния инвертора, достаточно потребляемого нагрузкой тока 25 мА.

Двухцветный светодиод D2 выполняет роль индикатора питания.

Когда же напряжение на выходе слишком высокое, открывается стабилитрон D3 (BZX55C5V1), а на резисторе R8 (2,2 k) появляется потенциал, достаточный для открытия транзистора T3 (2N7000). Сразу T2 (2N7000) будет закрыт и загорится красный светодиод. Ток светодиодов ограничен через резисторы R2 (560 Ом) и R3 (1k). При нормальной работе транзистор T2 пропускает ток (через R5) и горит зеленый светодиод.

Преобразователь напряжения 12-5В своими руками

В настоящее время импульсные преобразователи используются практически везде и всё чаще заменяют классические линейные стабилизаторы, на которых при больших токах выделяется значительная мощность в виде тепловых потерь. Предлагаемая схема является простым понижающим преобразователем Step-Down с напряжения 12 В на стандартное для USB 5 В и собирается она на основе популярной микросхемы LM2576T.

Устройство предназначено для работы с автомобильной проводкой 12 В и может использоваться для зарядки или питания GPS-навигаторов, мобильных телефонов, планшетов оснащенных разъемом USB.

В состоянии покоя система полностью отключена от питания авто, а во время работы выключается сразу же после отключения тока, потребляемого с его выхода (например, при отключении провода от USB-разъема). Запуск системы осуществляется через кратковременное нажатие на кнопку, но если в данный момент выход не подключен – преобразователь снова автоматически выключится.

Узлы и схемы импульсных преобразователей

Задающий генератор (рис. 4) импульсных преобразователей с нестабилизированным выходным напряжением (рис. 5, 6) на микросхеме КР1006ВИ1 работает на частоте 65 кГц. Выходные прямоугольные импульсы генератора через RC-цепоч-ки подаются на транзисторные ключевые элементы, включенные параллельно.

Катушка индуктивности L1 выполнена на ферритовом кольце с внешним диаметром 10 мм и магнитной проницаемостью 2000. Ее индуктивность равна 0,6 мГн. Коэффициент полезного действия преобразователя достигает 82%.

Рис. 4. Схема задающего генератора для импульсных преобразователей напряжения.

Рис. 5. Схема силовой части повышающего импульсного преобразователя напряжения +5/12 В.

Рис. 6. Схема инвертирующего импульсного преобразователя напряжения +5/-12 В.

Амплитуда пульсаций на выходе не превышает 42 мВ и зависит от величины емкости конденсаторов на выходе устройства. Максимальный ток нагрузки устройств (рис. 5, 6) составляет 140 мА.

В выпрямителе преобразователя (рис. 5, 6) использовано параллельное соединение слаботочных высокочастотных диодов, включенных последовательно с выравнивающими резисторами R1 — R3.

Вся эта сборка может быть заменена одним современным диодом, рассчитанным на ток более 200 мА при частоте до 100 кГц и обратном напряжении не менее 30 В (например, КД204, КД226).

В качестве VT1 и VT2 возможно использование транзисторов типа КТ81х структуры п-р-п — КТ815, КТ817 (рис. 4.5) и р-п-р — КТ814, КТ816 (рис. 6) и другие.

Для повышения надежности работы преобразователя рекомендуется включить параллельно переходу эмиттер — коллектор транзистора диод типа КД204, КД226 таким образом, чтобы для постоянного тока он был закрыт.

Импульсно-резонансный преобразователь

Импульсно-резонансные преобразователи конструкции к,т.н. Н. М. Музыченко, один из которых показан на рис. 4,27, в зависимости от формы тока в ключе VT1 делятся на три разновидности, в которых коммутирующие элементы замыкаются при нулевом токе, а размыкаются — при нулевом напряжении. На этапе переключения преобразователи работают как резонансные, а остальную, большую, часть периода — как импульсные.

Рис. 27. Схема импульсно-резонансного преобразователя Н. М. Музыченко.

Отличительной чертой таких преобразователей является то, что их силовая часть выполнена в виде индуктивно-емкостного моста с коммутатором в одной диагонали и с коммутатором и источником питания в другом. Такие схемы (рис. 27) отличаются высокой эффективностью.

БЛОК ПИТАНИЯ ЛАМПОВОГО УСИЛИТЕЛЯ

Ничто так не выдаёт консерватизм, чем изготовление ламповых усилителей звука. А может это просто признак особого изысканного вкуса настоящих аудиофилов? В любом случае собрать такой УНЧ представляется прикольным и теоретически выгодным занятием. Как знать, сколько подобный шедевр будет стоить спустя 20 лет. Тут один только внешний вид лампового усилителя уже делает достойной установку его на самом видном месте кабинета. А звук.. Ну это каждый решит после прослушки для себя сам. В общем приступая к сборке самого усилителя, вначале продумайте сам блок питания. Это вам не 12В взятые из БП ATX. Здесь должны присутствовать минимум два напряжения разной величины и мощности. Напряжение накала берётся в пределах 5,5 — 6,5В и чаще всего подаётся на схемы переменным, сразу с обмоток трансформатора, а питание анодов достигает 300 и даже 500В. При уже постоянной форме тока.

Несмотря на то, что в последнее время наметилась стойкая тенденция к импульсным источникам питания всего и вся, рекомендую всё-же забыть на время про электронные трансформаторы и задействовать старый добрый ТС180 (ТС160) от любого чёрно-белого лампового телевизора. Тому есть две причины. Во-первых обычный трансформатор прощает невнимательность монтажа и не взорвётся, как электронный, при случайных боках и замыканиях, а во-вторых цена ЭТ может быть весьма и ввесьма, в отличии от обычных ТС, коих у многих хватает в закромах. Представляется правильным собрать один универсальный блок питания с анодным и накальным напряжением, и питать от него или один конкретный ламповый усилитель (спрятав сам БП подальше), или собирая другие ламповые схемы переключать его при необходимости на них. На каждый ламповый УНЧ блоков питания не напасёшся:)

Смотрим схему простого блока питания лампового усилителя:

По питанию 220В ставим модный пластмассовый тумблер 250В 5А с зелёной подсветкой. Не забываем про предохранители — один на пару ампер по сети, второй трёхамперник по накалу, и третий по высоковольтному напряжению анода. В отличии от электронных трансформаторов, где предохранители сгорают последними, здесь они выполнят свою миссию, так как даже и без них блок питания выдержит кратковременные замыкания выходов. За что я и уважаю трансы в железе. Диоды для двухполупериодных мостов или собираем из советских КД202 с нужной буквой, или берём готовый диодный мост на подходящее напряжение и ток. Если у вас усилитель на пару ламп типа 6П14П с небольшой мощностью выхода, диодный мост выпрямителя пойдёт и советский коричневый КЦ405 или КЦ402. Накал выпрямлять следует только для входных ламп первого одного — двух каскадов. Дальше влияние постоянного накала сводится к нулю и это будет только расход тепла на диодах.

Можно питать накал от моста с конденсатором 4700 — 10000мкФ, а можно и КРЕН5 поставить. и не стремитесь на входные лампы подавать строго 6,3В — лучше питать их немного заниженным напряжением вплоть до 5В. Так что обычная пятивольтовая КРЕНка и всё будет ОК. Обязательно советую поставить пару светодиодов — индикаторов напряжения анода и накала. Во-первых красиво, а во-вторых информативно, сразу видны возможные проблемы с питанием.

Корпус лучше делать делезный, точнее из листового алюминия — он обрабатывается очень удобно. Или просто взять готовый подходящих размеров, где просверлить гнёзда под кнопку сети, светодиоды и разъёмы. Сеть тоже вводите в корпус не просто через дырку, а подключив штеккером к специальному сетевому гнезду. Лично я делаю только так на всех конструкциях — это удобно.

Конденсаторы фильтров анода берём чем больше — тем лучше. Минимум два по 300 микрофарад. Напряжение на них должно быть на 100В выше, чем напряжение на выходе БП. Если у вас схема рассчитана на 250В, то берём конденсатор на 350. Конечно я это правило выполняю далеко не всегда, а бывает вообще ставлю один к одному, но вы так не делайте и в этом с меня пример не берите. Резистор на 47 Ом 5 ватт уточняем по конкретной схеме лампового усилителя. Для простого однотактного его хватит, а для мощного двухтактника надо вообще ставить дроссель. Выдиратся он из любого лампового телевизора и называется ДР-0,38. Трансформатор питания перед установкой в БП обязательно послушайте на предмт гудения и жужжания. А то купите, рассчитете и соберёте под него корпус, а он гудит громче вечернего Пинк Флойда. Будет большой облом. И напоследок порекомендую все диоды шунтировать конденсаторами на 0,01-0,1 мкФ с соответствующими напряжениеми.

Все вопросы — на форум по БП

Расчет мощности

Выше неоднократно отмечалось, что при выборе стабилизатор важно учесть такой критерий, как мощность. Для получения стабильных 220В на выходе требуется зафиксировать два ключевых показателя — суммарную мощность электрических приборов, а также напряжение в сети

Для получения стабильных 220В на выходе требуется зафиксировать два ключевых показателя — суммарную мощность электрических приборов, а также напряжение в сети.

Алгоритм действий имеет следующий вид:

Замеряем U в часы пиковых нагрузок (по вечерам), для этого можно воспользоваться мультиметром.
Вычисляем общую мощность имеющегося оборудования в доме, в квартире или на даче, учитывая пусковые токи. Номинальный параметр можно узнать из паспорта, посмотреть на самом приборе или в инструкции

При расчете важно учесть постоянно работающее оборудование, такое как холодильник, ТВ, бойлер и другое. Нельзя забывать и за другую технику, которая включается время от времени — фен, электрический чайник и другое

Если речь идет о частном доме или даче, стоит учесть уличное освещение, полив и привод открытия (закрытия) ворот с помощью электромагнитного замка
Как уже отмечалось, важно брать во внимание и пусковые токи, которые в 3-6 раз могут превышать номинальные. Такая особенность характерна для водяных насосов, сплит систем, холодильника и других аппаратов.

Итоговая мощность выбранного стабилизатора должна быть на 20% больше расчетного параметра. Это делается для того, чтобы в будущем иметь возможность подключить дополнительные приборы.

Что собой представляет импульсный повышающий стабилизатор напряжения?

И где они применяются? Такие устройства жизненно необходимы в случае нагрузок, разница которых больше, нежели напряжение на выходе приборов. Как они работают? В стабилизаторе не предусматривается гальваническая изоляция питания и нагрузки. Первоначально вступает в насыщение транзистор. Затем ток идет по цепи по накопительному дросселю от положительного полюса. При этом копится энергия в магнитном поле. Нагрузочный ток может привести к разряду емкости используемого конденсатора. А что будет, если отключить выключающее напряжение с транзистора? При этом он перейдет в положение отсечки. В результате на дросселе возникнет электродвижущая сила самоиндукции.

Также возникнет последовательная коммутация с напряжением входа и движение в сторону потребителя. Это значит, что ток будет идти по нашей катушке индуктивности (дросселю). В этот момент ее магнитное поле будет выдавать энергию. Следует отметить, что емкость конденсатора будет ее резервировать, чтобы поддерживать напряжение после того, как транзистор войдет в режим насыщения. Следует учитывать, что дроссель необходим для резервной энергии, поэтому в фильтре питания он работать не должен.

Как устроены понижающие стабилизаторы?

Импульсный понижающий стабилизатор напряжения обычно оснащается конденсаторами серии «КЛ». В этом случае они способны значительно помочь с внутренним сопротивлением устройства. Источники питания при этом воспринимаются самые разнообразные. В среднем параметр сопротивления колеблется в районе 2 Ом. За показателем рабочей частоты следят резисторы, которые соединяются с блоком контроля, посылающим сигнал на преобразователь.

Частично нагрузка при этом уходит за счет процесса самоиндукции. Возникает она первоначально в конденсаторе. Благодаря процессу обратной связи предельная частота в некоторых моделях способна достигнуть 3 Гц. В данном случае электромагнитное поле на электрическую цепь никакого влияния не оказывает.

Напряжение выхода

Модуль производят в 4 вариантах:

1. С напряжением — 3,3 В.
2. 5 В.
3. 12 В.
4. LM2596ADJ — регулируемый вариант.

Повсеместно применяется настраиваемая версия, так как ее много на складах электронных фирм. Она не в дефиците, а дополнения к ней — самые простые, это всего лишь 2 дешевых резистора. Разумеется, популярен и вариант на 5 В.

Чтобы задать выходное напряжение, можно использовать DIP-переключатель или поворотник. И в том, и в другом случае, нужны точные резисторы. Напряжение настраивается без помощи вольтметров.

Как сгладить пульсации напряжения вход

Получается, что если использовать LM2596 как понижающий преобразователь, конденсатор входа, стоящий сразу за диодным мостом, обладает небольшой емкостью от 50 до 100 мкФ.

Настройка преобразователя.

Настройка может потребоваться для установки необходимого уровня выходного напряжения.

Я так подобрал количество витков, чтобы при напряжении на аккумуляторе 1,0 Вольт, на выходе преобразователя было около 7 Вольт. При этом напряжении, в мультиметре зажигается индикатор разряда батареи. Таким образом, можно предотвратить слишком глубокий разряд аккумулятора.

Если вместо предложенных транзисторов КТ209К будут использованы другие, тогда придётся подобрать количество витков вторичной обмотки трансформатора. Это связано с разной величиной падения напряжения на p-n переходах у различных типов транзисторов.

Я испытывал эту схему на транзисторах КТ502 при неизменных параметрах трансформатора. Выходное напряжение при этом снизилось на вольт или около того.

Также нужно иметь в виду, что база-эмиттерные переходы транзисторов одновременно являются выпрямителями выходного напряжения

Поэтому, при выборе транзисторов, нужно обратить внимание на этот параметр. То есть, максимально-допустимое напряжение база-эмиттер должно превышать необходимое выходное напряжение преобразователя

Если генерация не возникает, проверьте фазировку всех катушек. Точками на схеме преобразователя (см. выше) отмечено начало каждой обмотки.

Чтобы не возникало путаницы при фазировке катушек кольцевого магнитопровода, примите за начало всех обмоток, например, все выводы выходящие снизу, а за конец всех обмоток, все выводы выходящие сверху.

Простой самодельный инвертор напряжения 12-220В на двух транзисторах

В качестве трансформатора использовал ферритовые чашки с такимим размерами: диаметр – 35 мм, высота – 20мм. Сперва мотается первичная обмотка, она содержит 14 витков провода диаметром 0,5 мм, после намотки ее нужно обернуть изолентой в один слой. Вторичная обмотка трансформатора мотается проводом диаметром 0.2мм и содержит 220 витков, поверх ее также обматываем изолентой в один слой. Все, трансформатор готов, осталось только собрать половинки и посадить на болтик.

Методом проб и ошибок подобрал для схемы транзисторы, ориентируясь на минимальный ток потребления схемы. Получилась пара КТ814 и КТ940, затем были подобраны сопротивления и емкость. В результате моих опытов получилась вот такая схема с указанными номиналами, она приведена выше. Данная конструкция простого инвертора напряжения отлично подходит для питания энергосберегающей лампы мощностью в 8,9,11 Ватт. Лампы мощностью в 20 ватт не хотят работать, скорее всего вторичка слабовата – переделывать я не стал. Лампа мощностью в 9 ватт светит так же ярко как и при питании напрямую от сети переменного тока 220В. Потребляемый ток схемы преобразователя напряжения колеблется в пределах 0.5 – 0.54 Ампера.

Если использовать вместо транзистора КТ940 транзистор КТ817 и аналогичные то ток, потребляемый схемой инвертора напряжения и лампой, возрастает до величины 0,86 Ампера. Данная конструкция простого инвертора напряжения доступна к изготовлению всем радиолюбителям и начинающим. Преимущества данной конструкции очевидны: простота изготовления и надежность в работе.

Нужно отметить что очень много радиолюбителей проживает в сельской местности и не имеют возможности приобрести импортные детали, к тому же хоть и недорого но стоят денег те же полевые транзисторы, которые при ошибке тут же могут сгореть или выйти из строя, не говоря уже о микросхемах. А чаще всего у радиолюбителя запасы радиодеталей ограничены. Вот так и появился простой инвертор напряжения, собранный из деталей, полученых из советского хлама. Имея в распоряжении аккумулятор емкостью в 7 Ампер-Часов нетрудно подсчитать на сколько времени его хватит – проверял лично.

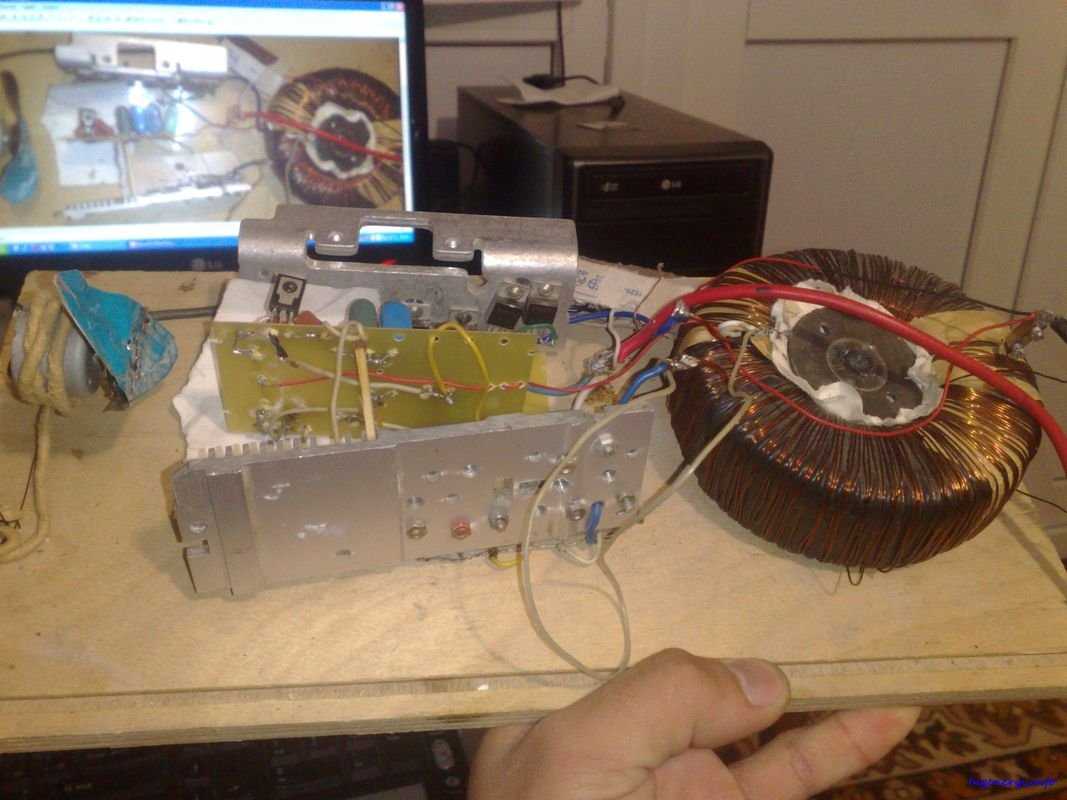

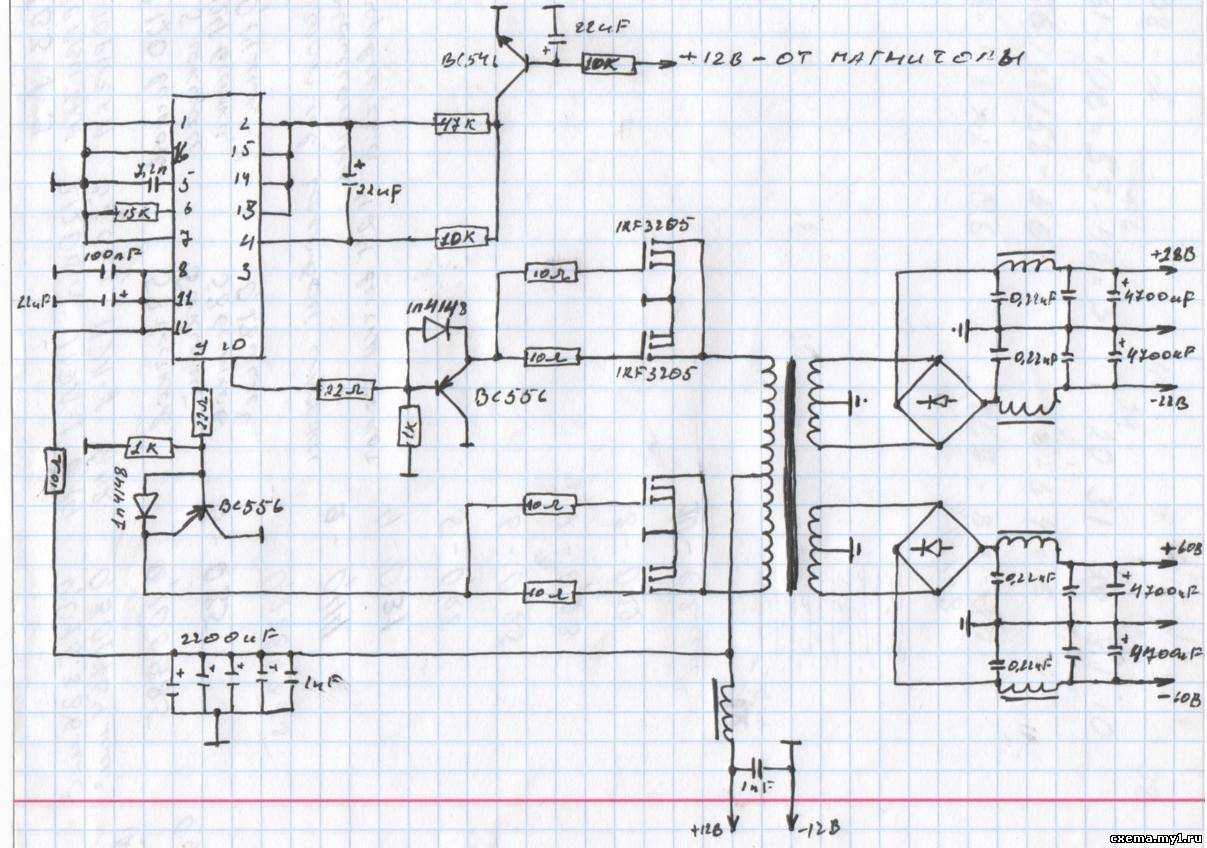

Самодельный преобразователь напряжения.

Часто задаваемые вопросы

Как рекомендуемый ток заряда до 0,3C влияет на пластины батарей?
У обычной свинцово-кислотной батареи при токах заряда 0,25-0,3С будет происходить ускоренная реакция выделения водорода, что приведет к высыханию и набуханию батареи. У батарей серии Carbon в следствие емкостного эффекта и увеличения числа пластин, большие токи будут равномерно распределены по пластинам, что предотвратит негативные реакции по расщеплению воды в составе электролита.

Почему не работает преобразователь напряжения?
Неисправность преобразователя напряжения часто возникает из-за использования не подходящих проводов (например, алюминиевых вместо медных). Многие модели инверторов чувствительны к питания. Они рассчитаны на работу только от аккумуляторных батарей или стабилизированных источников электропитания. Такие устройства нельзя подключать к солнечным панелям или бензогенераторам.

Какие трудности могут возникнуть при ремонте преобразователя напряжения?
Основная сложность заключается в выборе аналогов транзисторов и трансформаторов при отсутствии оригинальных компонентов. Остальные элементы электросхемы — например, резисторы, конденсаторы или диоды — не имеют конструктивных особенностей, поэтому можно использовать любые доступные детали, подходящие по напряжению, мощности и номиналу.

Принцип действия

Преобразователь напряжение вырабатывает напряжение питания необходимой величины из иного питающего напряжения, к примеру, для питания определенной аппаратуры от аккумулятора. Одним из главных требований, которые предъявляются к преобразователю, является обеспечение максимального коэффициента полезного действия. Преобразование переменного напряжения легко можно выполнить при помощи трансформатора, вследствие чего подобные преобразователи постоянного напряжения часто создаются на базе промежуточного преобразования постоянного напряжения в переменное.

• Мощный генератор переменного напряжения, который питается от источника исходного постоянного напряжения, соединяется с первичной обмоткой трансформатора.
• Переменное напряжение необходимой величины снимается с вторичной обмотки, которое потом выпрямляется.
• В случае необходимости постоянное выходное напряжение выпрямителя стабилизируется при помощи стабилизатора, который включен на выходе выпрямителя, либо с помощью управления параметрами переменного напряжения, которое вырабатывается генератором.
• Для получения высокого кпд в преобразователях напряжения используются генераторы, которые работают в ключевом режиме и вырабатывают напряжение с использованием логических схем.
• Выходные транзисторы генератора, которые коммутируют напряжение на первичной обмотке, переходят из закрытого состояния (ток не течет через транзистор) в состояние насыщения, где на транзисторе падает напряжение.
• В преобразователях напряжения высоковольтных источников питания в большинстве случаев применяется эдс самоиндукции, которая создается на индуктивности в случаях резкого прерывания тока. В качестве прерывателя тока работает транзистор, а первичная обмотка повышающего трансформатора выступает индуктивностью. Выходное напряжение создается на вторичной обмотке и выпрямляется. Подобные схемы способны вырабатывать напряжение до нескольких десятков кВ. Их часто применяют для питания электронно-лучевых трубок, кинескопов и так далее. При этом обеспечивается кпд выше 80%.

Принципиальная схема Бестрансформаторного преобразователя напряжения.

Стабилизатор с использованием ШИМ

Импульсный стабилизатор постоянного напряжения, который работает на основе ШИМ, имеет в своем составе:

1. Генератор.
2. Операционный усилитель.
3. Модулятор.

Работа ключа будет напрямую зависеть от напряжения

Влияние на скважность импульсов происходит с помощью частоты генератора и емкости интегратора. Когда ключ размыкается, начинается процесс передачи электричества

Также в устройстве присутствует операционный усилитель, который сравнить показатели входного и выходного напряжения и передаст их на модулятор.

Конечные импульсы могут характеризоваться отклонением скважности. Именно эти импульсы могут определять поведение ключа

Импульсный стабилизатор напряжения и его принцип работы

Главным принципом работы считается то, что при закрытии электрической сети стабилизатор начнет накапливать электроэнергию. После размыкания сети накапливающий элемент выполнит передачу напряжения. Благодаря этому вы сможете избежать скачков и значительно понизить напряжение.

Накапливающий элемент может быть разным и все зависит от ряда факторов. Импульсные регуляторы могут работать двумя различными способами. Первый способ предполагает в себе использование ШИМ, а второй предполагает использование триггера Шмитта. Если вы не знаете, какие бывают стабилизаторы напряжения, тогда нужно прочесть соответствующую статью.

Принцип работы оборудования

Работают импульсные стабилизаторы по такому принципу. При закрытии электросети — замыкании регулирующего элемента, устройство начинает накапливать электроэнергию в интегрирующем узле. Происходит повышение напряжения. Далее ключ размыкается и электричество отдается потребителю, при этом напряжение понижается. Благодаря такому простому способу функционирования, можно экономно потреблять электричество. В конструкцию интегрирующего узла входят батарея, дроссель и конденсатор, а регулирующий элемент включает в себя транзисторы и тиристоры. На сегодняшний день импульсные стабилизаторы представлены двумя видами: с триггером Шмитта и ШИМ.

Подводя итог о преобразователе напряжения с 12 на 5 вольт

 Все схемы и варианты преобразователей, про которые мы вам рассказали в этой статье, имеют право на жизнь. Самый простой вариант с резистором будет незаменим для варианта, когда вам необходимо подключить что-то маломощное и не требующее стабилизированного  напряжения.  Скажем пару светодиодов, подключенных последовательно. Кстати, о подключении светодиодов к 12 вольтам, вы можете узнать из статьи «Как подключить светодиод к 12 вольтам». Второй вариант будет уместен тогда, когда преобразователь вам нужен уже сейчас, а времени или возможности, сходить в магазин, нет. Найти транзистор и стабилитрон можно практически в любой технике под списание. Применение микросхем один из наиболее распространенных вариантов на сегодняшний день. Ну, а микросхемы с ШИМ это то, к чему все и идет. Именно так видятся наиболее перспективные и выгодные варианты преобразователей напряжения с 12 на 5 вольт. Последнее по хронологии статьи, но не по информативности нам хотелось напомнить о том, как должно подключаться питание к USB разъемам, будь то mini, micro разъемы.

Теперь вы сможете не только выбрать и собрать нужный вам вариант преобразователя, но и подключить его вашему электронному девайсу через разъем USB, ориентируясь на принятые стандарты питания.
