Какие ещё имеются варианты ЗУ для АКБ
Рассмотрим еще несколько вариантов автономных зарядных устройств.
Использование зарядки от ноутбука для АКБ
Один из самых простых и быстрых способов оживить севший аккумулятор. Для реализации схемы ревитализации аккумулятора с помощью зарядки ноутбука вам потребуются:
- Зарядное устройство для любого ноутбука. Параметры зарядных устройств — 19В, сила тока — около 5А.
- Галогенная лампа мощностью 90 Вт.
- Кабельное соединение с клеммами.
Перейдем к реализации схемы. Лампа служит для ограничения силы тока до оптимального значения. Вместо лампочки можно использовать резистор.
Зарядное устройство для ноутбука также можно использовать для «оживления» автомобильного аккумулятора
Собрать такую схему несложно. Если зарядку от ноутбука не планируется использовать по прямому назначению, вилку можно отрезать, а затем к проводам подсоединить зажимы. Сначала с помощью мультиметра следует определить полярность. Фонарь включен в цепь, идущую к положительному полюсу аккумулятора. Отрицательная клемма аккумулятора подключается напрямую. Только после подключения устройства к аккумулятору можно подавать напряжение на блок питания.
ЗУ своими руками из микроволновой печи или аналогичных приборов
С помощью блока трансформатора, который находится внутри микроволновки, можно сделать зарядное устройство для аккумулятора.
Ниже представлена подробная инструкция по изготовлению самодельного зарядного устройства из блока трансформатора СВЧ.
- необходимо снять блок трансформатора с микроволновки.
- Снимите вторичную обмотку, затем замените ее изолированным проводом сечением более 2 мм2 .
- Определите необходимое количество оборотов изолированного провода. Подобрать нужное значение можно экспериментальным путем. Для этого нужно намотать 10 витков, а затем измерить выходное напряжение. Например, если его значение равно 2 В, потребуется около 70 витков, чтобы достичь 14,5 В. Выходное напряжение будет зависеть от размера используемого провода. Обмотка снята с трансформаторного блока СВЧ
- Для реализации схемы понадобится диодный мост и мощный конденсатор.
- При желании в схему можно включить амперметр, который будет показывать ток.
Схема подключения трансформатора, диодного моста и конденсаторного блока к автомобильному аккумулятору
Монтаж устройства можно производить на любую базу
При этом важно, чтобы все элементы конструкции были надежно защищены. При необходимости схему можно дополнить переключателем и вольтметром
Бестрансформаторное зарядное устройство
Если поиск трансформатора будет остановлен, можно использовать более простую схему без понижающих устройств. Ниже представлена схема, позволяющая реализовать зарядное устройство аккумулятора без использования трансформаторов напряжения.
Схема подключения зарядного устройства без трансформатора напряжения
В роли трансформаторов выступают конденсаторы, рассчитанные на напряжение 250 В. В схему следует включить не менее 4 конденсаторов, поставив их параллельно. Параллельно конденсаторам в схему включены резистор и светодиод. Роль резистора — гасить остаточное напряжение после отключения устройства от сети.
В схему также входит диодный мост, рассчитанный на работу с токами до 6А. Мост подключается к схеме после подключения к его клеммам конденсаторов и проводов, идущих к аккумулятору на зарядку.
Какие АКБ не боятся глубокого разряда
В настоящее время можно выделить автомобильные аккумуляторы, которые действительно не боятся возможного глубокого разряда
Если говорить о том, какие именно эти «бесстрашные» АКБ, то тут внимание акцентируют на технологиях GEL и AGM
Именно в их случае потеря заряда не будет критичной, и после зарядки АКБ смогут нормально функционировать ещё не один год.
Именно из-за этого соли практически не могут оседать на поверхностях пластин. Но и здесь полностью избавиться от возможной сульфатации не удалось. Просто количество циклов заряда–разряда, при котором сульфатация реально даёт о себе знать, увеличено в несколько раз.
Что представляет собой контроллер зарядки Li─Ion аккумуляторов?
Простейший вариант контроллера зарядки литий─ионных АКБ можно увидеть, если разобрать аккумулятор планшетного компьютера или телефона. Он состоит из банки (аккумуляторного элемента) и печатной платы защиты BMS. Это и есть контроллер зарядки, который можно видеть на фото ниже.
Контроллер зарядки Li─Ion аккумулятора
В аккумуляторах смартфонов и планшетов плата BMS следит за процессом заряда и разряда одного элемента (банки). В аккумуляторах ноутбуков таких банок несколько. Обычно от 4 до 8.
Контроллер зарядки и литий─ионные элементы аккумулятора ноутбука
Также контроллер следит за процессом разрядки аккумуляторного элемента. При падении напряжения ниже порогового (обычно 3 вольта) схема отключает банку от потребителя тока. В результате устройство, работающее от аккумулятора, просто выключается. Среди прочих функций контроллера зарядки стоит отметить защиту от короткого замыкания. На некоторых платах защиты BMS устанавливается терморезистор для защиты аккумуляторного элемента от перегрева.
Профилактика дешевле ремонта
Чтобы ваш любимец не попал на операционный стол к сервисным инженерам, а кошелёк не стал ощутимо легче, стоит выполнять ряд простых правил:
- заряжайте смартфон только оригинальным зарядным устройством и родным кабелем;
- аккуратно подключайте к устройству кабель зарядки, избегая боковых нагрузок на гнездо;
- раз в полтора-два месяца осматривайте аккумулятор на предмет отсутствия повреждений и вздутий;
- не роняйте смартфон и держите его подальше от воды;
- избегайте сильного нагрева устройства, не оставляйте смартфон на открытом солнце.
Если ваше устройство не включается или не заряжается, первым делом нужно самостоятельно попробовать найти проблему и устранить её. И хотя некоторые неисправности гарантированно сделают вас клиентом сервисного центра, несложные причины позволят обойтись простыми недорогими решениями, защищая ваш кошелёк и повышая самооценку.
Зарядка аккумулятора переполюсовкой
Ваш аккумулятор не принимает заряд, через 3-4 минуты начинает кипеть, а разряжается за считанные минуты автомобильной лампочкой? Если электролит светлый, в нем нет мути, а на свинцовых пластинах виден белый налет – произошла сульфатация. Нерастворимый осадок не позволяет ионам подойти к пластине, зарядить ее. Вы пытались разрушить накипь всеми известными способами, не получилось?
Осталось сдать отработанную батарею на утилизацию. Только когда все способы десульфатации исчерпаны применяется переполюсовка – смена соединения ЗУ с плюсовой клеммы на минусовую. При этом свинцовая пластина аккумулятора получает положительный заряд, а диоксид свинца отрицательный. У новых бюджетных моделей АКБ свинцовые пластины тонкие, они могут разрушиться, прежде чем растворится сульфат. Переполюсовка аккумулятора может иметь дурные последствия, если есть банки с коротким замыканием или осыпавшейся активной массой.
Режим КТЦ АКБ
При старте программы включается заряд АБ с током Is. Через 1 сек АБ переключается на разряд с током Ii. Еще через 1 сек АБ снова переключается на заряд. Так продолжается до тех пор, пока напряжение не достигнет Umax – программа останавливается. Индикация КТЦ выкл. Если напряжение стало выше Umax на 0.2 – остановка программы, индикация ERROR. Если ток заряда или разряда превысил установленные на 0.2 – остановка программы, индикация ERROR.
Если истекло время заряда (параметр H) – остановка программы, индикация ERROR в верхней строке. В нижней строке надпись Time out.
Выбранный режим после отключения от сети не запоминается. При включении всегда режим зарядка.
Почему падает заряд
У всех АКБ есть определённая ёмкость, прописанная в Ач. На легковых авто чаще всего встречаются батареи на 60-80 Ач. То есть при 60 Ач устройство может в течение 60 часов выдавать ток, сила которого составит 1 Ампер. Но это в теории.
На практике всё иначе. Как только происходит запуск мотора, заряд сильно падает. Но он компенсируется за счёт работы генератора. Не все водители ездят много и часто, а потому генератор попросту не успевает восполнить весь заряд. Доказано, что в большинстве случаев авто эксплуатируются с постоянным недозарядом.
Ёмкость может уменьшаться под воздействием разных факторов:
- плохое крепление, механические повреждения;
- проблемы в электрооборудовании;
- нарушение целостности электропроводки;
- процессы сульфатации;
- езда по городу короткими поездками;
- низкая температура окружающей среды и пр.
Поскольку большинство водителей ездят именно в таких условиях, периодически проверять состояние и заряд АКБ нужно обязательно.
Если АКБ разряжен не в ноль: как завести автомобиль с разряженным аккумулятором
Бывает так, что аккумулятор практически смог завести автомобиль, но после небольших действий перестал реагировать на следующие попытки. Это скорее всего говорит о том, что АКБ разряжен не полностью. Такой исход наиболее благоприятен, так как в этом случае присутствует возможность исправить ситуацию и завести авто с такой батареей.
Зарядное устройство или запасной аккумулятор
Достаточно просто и быстро можно подзарядить батарею, если с собой есть зарядка от АКБ. Или, например, запасная аккумуляторная батарея. Главное, выделить 20-30 минут на зарядку и автомобиль снова заведется. Также можно просто поменять аккумулятор или подзарядить вышедший из строя от запасного.
Кроме того широкое распространение получили портативные бустеры на литий-ионных аккумуляторах. Единственный недостаток последних — специфика литий-ионных аккумуляторов. Их нельзя оставлять в автомобиле при отрицательных температурах на улице.
Стоит понимать, что каждый раз подзаряжать аккумуляторную батарею от портативной зарядки вредно для состояния АКБ
Также лучше обратить внимание, насколько долго батарея после этого держит заряд. Если она продержится не менее 3-7 дней, то все в порядке и батарея прослужит еще некоторое время
В противном случае, стоит начать проводить полную диагностику, чтобы выяснить причину, почему батарея быстро разряжается, или что не дает ей дать ток.
Завод с толкача
Простой и часто применимый способ завести автомобиль с посаженным аккумулятором — это завод с толкача. Такой метод можно использовать только в машинах, где есть механическая коробка передач.
Необходимо толкать машину, и во время движения попробовать ее завести. Лучше делать это на ровной местности, так как здесь машина не сможет в случае неудачи скатиться вниз.
В случае с автоматической трансмиссией, такой способ использовать на современных автомобилях нельзя.
Запитка от АКБ другого авто
Есть возможность зарядить аккумулятор, используя посторонний, как источник питания. Такая запитка универсальна и подойдет к любому типу авто. Стоит понимать, что даже этот распространенный способ может дать сбой из-за новой электроники. В автомобилях старого типа, такой метод, скорее всего, не принесет проблем.
Запитка происходит следующим образом:
Часто упражнения с аккумулятором приводят к сбросу настроек автомобиля из-за отсутствия питания, к этому надо быть готовым — проще всего иметь под рукой инструкцию.
Основные факторы, влияющие на работу АКБ
В процессе работы аккумуляторы изнашиваются и выходят из строя. Что же может ускорить процесс, который приведёт к констатации печального факта: аккумулятор вашего автомобиля полностью разрядился?
повышенная температура – причина коррозии пластин, в результате чего обедняется их активное покрытие и истощается электролит;
электрические перегрузки – оставленные включёнными на время длительной стоянки сигнализация и телефон, простаивание в пробках в зимнее время при работающих одновременно фарах, вентиляторе, обогревателе заднего окна и стеклоочистителях забирают больше энергии, чем производит генератор
Много энергии потребляют также компрессоры для подкачки шин, стоп-сигналы, мощная аудиосистема.
вибрация – «болтанка» медленно, но уверенно стряхивает активное вещество из пластин аккумулятора, поэтому особенно важно хорошо и прочно его закрепить;
плохой уход. АКБ должна содержаться в идеальной чистоте – нужно следить за чистотой клемм и корпуса, регулярно их протирать и следить за уровнем электролита
При повышенной плотности электролита пластины будут быстро разрушаться, а при пониженной – происходит их сульфатизация, поэтому электролит станет замерзать при минусовых температурах.
Рекомендуем также почитать статью о видах аккумуляторов для автомобилей.
Износ и проблемы АКБ
Проверку состояния батареи необходимо выполнять на заглушенном двигателе без нагрузки (при отсоединенных клеммах). Определяют плотность электролита ареометром, нормальными показателями считаются 1,26 – 1,28 г/куб.см. Меньшие цифры свидетельствуют о неполном заряде
Во время проверки ареометром стоит обратить внимание на уровень электролита в каждой банке. Дополнять емкости следует дистиллированной водой, соблюдая меры безопасности
Для проверки аккумулятора тестером переключатель прибора устанавливается в режим контроля постоянного напряжения 20 V. Щупы мультиметра присоединяются к плюсовой и минусовой клемме батареи. Уровень заряда источника питания приведен в таблице:
| Напряжение, В | 12,8 -12,9 | 12,6 — 12,7 | 12,2 -12,3 | 11,9 — 12,0 |
| % заряда | 100 | 75 | 50 | 25 |
Показания тестера 11,8 В и ниже говорят о том, что аккумулятор полностью разряжен. Его напряжения недостаточно для запуска двигателя.
Не зависимо от цифр на табло, батарею необходимо оставить в состоянии покоя, а через какое-то время провести повторный замер. Если на следующий раз показатели окажутся значительно ниже предыдущих — проблема в аккумуляторе. Потребуется обслуживание либо замена источника питания. Если данные мультиметра не изменятся в течение нескольких дней, значит, разряд происходит по другой причине.
Почему глубокий разряд вреден для аккумулятора
Ответ прост – на разрядившемся аккумуляторе и положительные, и отрицательные пластины покрываются толстым слоем сульфата свинца, который, контактируя с анодным и катодным материалом (в случае анода это диоксид свинца, катода – чистый свинец), разрушает его. Пластина осыпается, и чем дольше АКБ пребывает в разряженном состоянии, тем активнее происходит этот необратимый процесс. Быстрая зарядка способна преобразовать сульфат свинца обратно в серную кислоту, обычно так и происходит, но при глубоком разряде можно просто не успеть принять необходимые меры, и такая батарея подлежит утилизации.
Зарядка от USB-порта
Можно изготовить зарядное устройство для никель-кадмиевых батарей на основе обычного USB-порта. При этом, заряжаться они будут током емкостью примерно 100 мА. Схема, в таком случае, будет следующей:
На сегодняшний момент, существует достаточно много различных зарядных устройств, продающихся в магазинах, но их стоимость может быть достаточно высокой. Учитывая, что главный смысл различных самоделок — это именно экономия денежных средств, то самостоятельная сборка еще более целесообразна в данном случае.
Данную схему можно доработать, добавив дополнительную цепь для зарядки пары аккумуляторов AA. Вот, что в итоге получилось:
Чтобы было более наглядно, вот те комплектующие, которые использовались в процессе сборки:
Понятно, что без элементарного инструментария нам не обойтись, поэтому перед началом сборки необходимо удостовериться, что у вас в наличии есть все необходимое:
- паяльник;
- припой;
- флюс;
- тестер;
- пинцет;
- различные отвертки и нож.
Интересный материал про изготовление своими руками, рекомендуем к просмотру
Тестер необходим для того, чтобы проверить работоспособность наши радиодетали. Для этого нужно сравнить их сопротивление, после чего сверить с номинальным значением.
Для сборки нам также понадобится корпус и батарейный отсек. Последний можно взять из детского симулятора Тетрис, а корпус может быть изготовлен из обычного пластмассового футляра (6,5см/4,5см/2см).
Крепим отсек для батарей на корпусе, используя шурупы. В качестве основы для схемы прекрасно подойдет плата от приставки Денди, которую нужно выпилить. Удаляем все ненужные компоненты, оставляя только гнездо питания. Следующим шагом будет пайка всех деталей, основываясь на нашей схеме.
Шнур питания для устройства можно взять обычный шнур от компьютерной мыши, обладающий входом USB, а также часть питающего провода со штекером. При пайке нужно строго соблюдать полярность, т.е. припаивать плюс к плюсу и т.д. Подключаем шнур к USB, проверяя напряжение, которое подается на штекер. Тестер должен показывать 5В.
В завершении нужно установить зарядный ток. Для этого необходимо разорвать цепь, соединяющую VD1 и плюсовую полярность аккумулятора. Подключаем тестер таким образом, чтобы его плюс соединялся с диодом, а минус — с аккумулятором. Выставляем режим измерения тока (200 мА).
Включаем в есть, после чего должен загореться светодиод, конечно, если все сделано правильно. Затем устанавливаем необходимый ток зарядки (100 мА), путем изменения сопротивления на резисторе R1. Проводим данную процедуру и для второго аккумулятора AA.
Еще одно интересное видео на это тему
Почему не стоит доводить АКБ до состояния глубокого разряда
Разряд аккумуляторной батареи является вполне естественным и нормальным явлением. Ведь АКБ и созданы для того, чтобы накапливать энергию, отдавать её, а затем снова накапливать. И так циклично. То есть аккумуляторы являются многозарядными устройствами. Здесь не нужно менять АКБ всякий раз, когда она отдала заряд. Ведь она его восполняет.
Но конструкция современных аккумуляторов далека от совершенства. У неё есть ряд проблем и требований:
не допускается перезарядка, поскольку это провоцирует осыпание пластин;
крайне нежелательно довольно батарею до глубокого разряда;
всегда важно поддерживать правильную плотность электролита;
рабочая жидкость должна находиться на стабильном уровне;
избегать замыкания банок и пр.
То, сколько сможет ещё проработать батарея, если возник глубокий разряд автомобильного аккумулятора, во многом зависит от самой АКБ, её текущего состояния и оперативности реанимационных действий.
Прежде чем узнать, что делать в такой ситуации, необходимо уточнить причину такой высокой опасности глубокого (полного) разряда стартерной батареи.
В кислотных АКБ содержится электролит, обладающий определённой плотностью. Электролит представлен в виде смеси из серной кислоты и дистиллированной воды.
Когда батарея разряжается, кислота постепенно начинает оседать на положительных свинцовых пластинах в виде соли. И чем разряд сильнее, тем активнее и объёмнее оказываются эти отложения. Плотность падает, существенно отличаясь от нормы.
Глубокий разряд можно охарактеризовать как минимальный порог разряда АКБ, ниже которого опускаться уже попросту некуда. Если батарея посажена в ноль, внутри протекает химический процесс, стимулирующий оседание солей на поверхностях. Чтобы удалить отложения, необходимо при первой же возможности подключить АКБ к зарядному устройству. Или позволить начать заряжаться от генератора автомобиля.
Тем самым плотность нормализуется, кристаллы солей разрушаются, и работоспособность аккумулятора восстанавливается.
Казалось бы, при глубоком разряде можно просто подключить АКБ к зарядному устройству, и всё нормализуется. Это распространённое заблуждение.
То есть свинцовая пластина практически полностью покрывается твёрдым солевым слоем. А поскольку зарядка батареи происходит за счёт взаимодействия свинца и электролита, то в такой ситуации АКБ заряжаться уже не будет.
Накапливать заряд такой аккумулятор уже не способен.
Из-за этого, когда аккумулятор переживает порядка 10 полных разрядов, на 30% ёмкости уже рассчитывать не приходится. При таких потерях накопленного заряда не хватит, чтобы запустить двигатель.
Глубоким считается разряд до 10,5–11 В. Именно этот порог считается критическим, когда активно начинает протекать процесс сульфатации. То есть начинает появляться осадок в виде кристаллов солей.
Назначение и схема зарядного контролера
Предлагаемый к самостоятельной сборке контроллер чрезвычайно простой, и поэтому безотказный. Он прекрасно дополняет альтернативные источники энергии, такие как ветрогенераторы или солнечные панели. Особых знаний в схемотехнике и пайке не потребуется. Разумеется, что если паяльник вы не пользовались по назначению, то лучше потренироваться на каких-то ненужных проводках, чтобы случайно не перегреть рабочие детали.
В базовую схему добавлены несколько элементов, которые делают работу контролера более стабильной. Например, сопротивления 15-18, подбирались эмпирически. Они устранили спонтанный нагрев таймера-микросхемы (3) и сделали установку значений подстроечных резисторов (1 и 2) более точной. Дополнительно, реле (10) было припаяно «навесным монтажом». Для неопытных радиолюбителей это будет существенным подспорьем в работе, и такой вариант делает плату универсальной, т.е. с реле можно экспериментировать в процесс эксплуатации.
Установка полевого транзистора IRF 540 обусловлена тем, что сигнал от таймера NE 555 выходит с напряжением 5V, а реле 1N4007 12-тивольтовое.
Принципы работы контроллера заряда АКБ
После выставления нужных параметров на подстроечных резисторах и включении прибора в систему, работа контроллера происходит следующим образом:
- Аккумулятор получает зарядный ток до достижения выставленного уровня напряжения. Затем зарядка останавливается, а напряжение с альтернативного источника энергии направляется только к потребителю.
- При разрядке аккумулятора до нижнего предела, выставленного в подстроечном резисторе (1), автоматически включается зарядка.
Обратите внимание, что в автоматическом режиме, во время зарядки питание к потребителю от АКБ не подаётся. Для того чтобы подать напряжение, есть кнопки 11 и 13, которые работают в ручном режиме

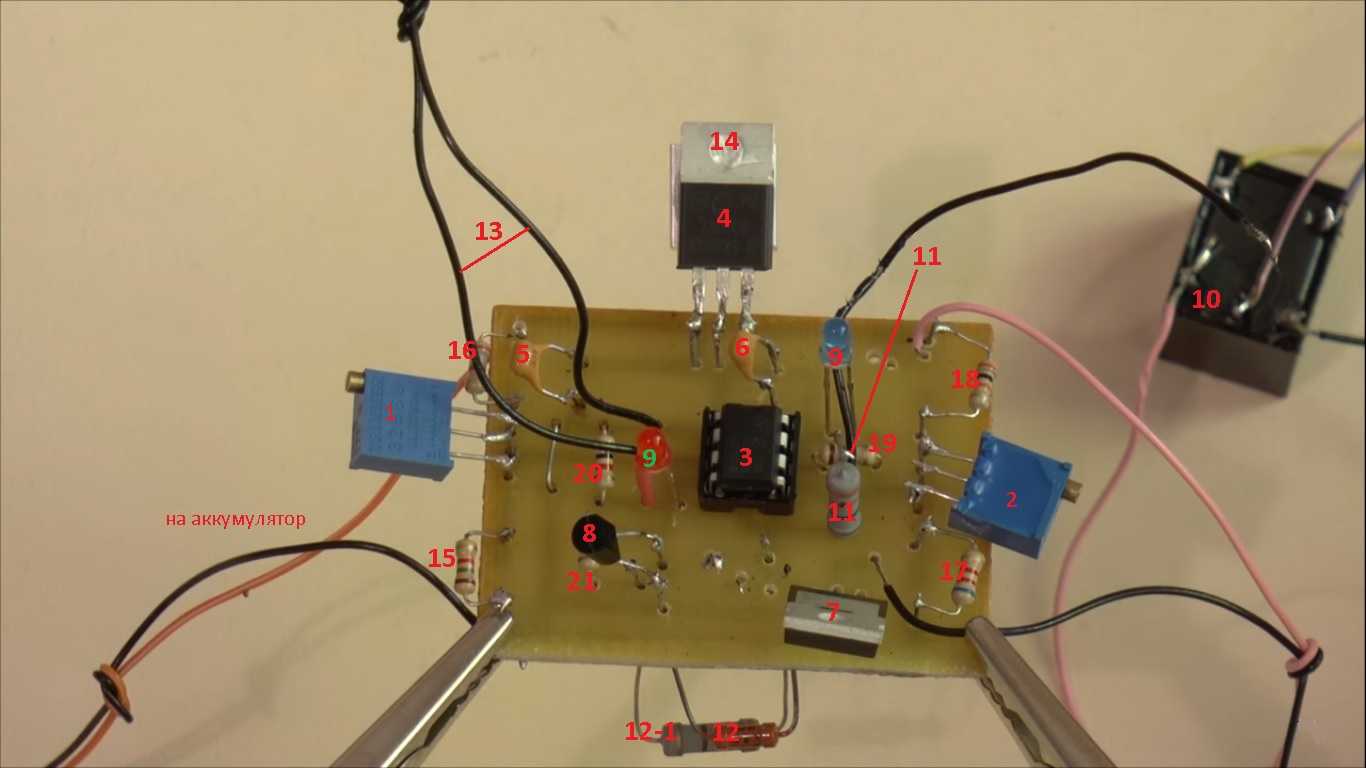

Список деталей контроллера зарядки АКБ
Каждая деталь пронумерована в снимке, а на схеме видно размещение резисторов 12 и 12/1, они припаяны с обратной стороны платы.
1 Подстроечный резистор (установка нижнего предела ≈11,8 V);
2 Подстроечный резистор (установка верхнего предела ≈14,4 V (оба резистора на 10 kOm);
3 Таймер — Микросхема NE 555 + гнездо для микросхемы;
4 Стабилизатор напряжения LM7805 (5V);
5 Конденсатор неполярный 330 nF (на вход);
6 Конденсатор неполярный 100 nF (на выход);
7 Полевой транзистор IRF 540;
8 Биполярный NPN транзистор 2N3904;
9 Светодиоды индикации: синий и красный;
10 Реле 1N4007 (12 вольт 10 ампер);
11 Резистор 300 Om + провод для отключения «Режима заряда»(оформляется на корпусе);
12/12-1 Резисторы 100 Om + 330 Om (припаяны с обратной стороны);
13 На кнопку включения «Режима зарядки» (оформляется на корпусе);
14 Радиатор;
15 Резистор 1,5 kOm;
16 Резистор 39 kOm;
17 Резистор 6,2 kOm;
18 Резистор 30 kOm;
19/20/21 Резистор 1 kOm;
На этой схеме обозначены места фиксации каждой детали.
Напряжение разряженной АКБ
Полностью неработоспособной (разряженной) считается батарея, напряжение на клеммах которой менее 11,6 вольт. В такой ситуации эксплуатация автомобильного источника энергии невозможна: электрооборудование авто перестанет функционировать. То есть требуется зарядка батареи.
Полный разряд серьёзно влияет на состояние свинцовых батарей, которые особенно чувствительны к этой неприятности. Чтобы такая АКБ потеряла более половины своей ёмкости, достаточно всего лишь одного глубокого разряда. Батареи, в составе которых имеется сурьма, более стойко переносят сильный разряд. То же самое можно сказать о гелевых и AGM-изделиях. Рекомендуется не допускать полного разряда АКБ, что отрицательно сказывается на её эксплуатационном ресурсе.
Зимний период стоит упомянуть отдельно. В это время из-за замедления химических реакций активность электролита падает, что чревато его замерзанием. Для недопущения подобного казуса рекомендуется поддерживать напряжение заряженного автомобильного аккумулятора и не допускать его падения ниже 12,5 В.
Процессы заряда и разряда
Процесс заряда АКБ означает накопление аккумулятором электрической энергии. В исходе данного процесса электрическая энергия проходит преобразование в химическую.
Аккумуляторная батарея питается от генератора при заведенном двигателе автомобиля. Напряжение, которое вырабатывает стандартный заряженный аккумулятор во время работы, равно 12,65 В.
Процесс заряда можно описать, как переход сульфата свинца и воды, образованных при разряде АКБ в свинец, двуокись свинца и серную кислоту. При этом количество серной кислоты становится больше, плотность вещества электролита повышается.
В результате накапливается и восстанавливается химическая энергия, которая необходима в дальнейшем для выработки электроэнергии.
Процесс разряда АКБ характеризуется отдачей потребителям батареи электрической энергии. Идет обратный химический процесс – химическая энергия проходит преобразование в электрическую.
Аккумулятор подвергается процедуре разряда при наличии подключенного к нему потребителя электрического тока. В данном случае серная кислота распадается, соответственно, ее содержание в веществе электролита падает.
Протекающие химические реакции способствуют к образованию воды (Н2О). При повышенном уровне воды снижается плотность электролита.
Разряд аккумуляторной батареи приводит к появлению сульфата свинца. Такой эффект одинаков для положительного и отрицательного электродов.
Балансировочная плата для li-ion аккумулятора 18650
Какую функцию выполняет балансир в литийных аккумуляторах? Если последовательно соединять несколько банок, их напряжение складывается в общую сумму, а емкость батареи равняется самой низкой из всех элементов.
Чтобы предотвратить перезаряд самой «ленивой» части, ее отключают от питания, что позволяет оставшимся частям продолжать заряжаться. Балансир контролирует равномерно распределяющийся заряд, поэтому его включают в цепи с последовательным соединением элементов. При параллельном соединении в балансировке нет необходимости: здесь равномерное распределение заряда. Балансировочная плата обычно входит в общий защитный корпус MBS и носит название «балансировочный шлейф».
