Генератор импульсов с регулируемой скважностью и частотой

9zip.ru Катушки Теслы Генератор на TL494 с регулировкой частоты и скважности

Очень полезным устройством при проведении экспериментов и настроечных работ является генератор частоты. Требования к нему невелики, нужны лишь:

регулировка частоты (периода следования импульсов)
регулировка скважности (коэффициент заполнения, длина импульсов)
широкий диапазон

Этим требованиям вполне удовлетворяет схема генератора на известной и распространённой микросхеме TL494. Её и многие другие детали для этой схемы можно найти в ненужном компьютерном блоке питания. Генератор имеет силовой выход и возможность раздельного питания логической и силовой частей. Логическую часть схемы можно запитать и от силовой, также её можно питать от переменного напряжения (на схеме имеется выпрямитель).

Диапазон регулировки частоты генератора чрезвычайно высок — от десятков герц до 500 кГц, а в некоторых случаях — и до 1 МГц, зависит от микросхемы, у разных производителей разные реальные значения максимальной частоты, которую можно «выжать».

Перейдём к описанию схемы:

— питание цифровой части схемы, постоянным и переменным напряжением соответственно, 16-20 вольт. Vout — напряжение питания силовой части, именно оно будет на выходе генератора, от 12 вольт. Чтобы запитать цифровую часть схемы от этого напряжения, необходимо соединить Vout и Пит± с учётом полярности (от 16 вольт). OUT(+/D) — силовой выход генератора, с учётом полярности. + — плюс питания, D — drain полевого транзистора. К ним подключается нагрузка. G D S — винтовая колодка для подключения полевого транзистора, который выбирается по параметрам в зависимости от ваших требований к частоте и мощности. Разводка печатной платы выполнена с учётом минимальной длины проводников к выходному ключу и необходимой их ширины.

Rt — переменный резистор управления диапазоном частот генератора, его сопротивление необходимо выбрать под ваши конкретные требования. Онлайн калькулятор расчёта частоты TL494 прилагается ниже. Резистор R2 ограничивает минимальное значения сопротивления времязадающего резистора микросхемы. Его можно подобрать под конкретный экземпляр микросхемы, а можно ставить таким, как на схеме. Ct — частотозадающий конденсатор, отсыл, опять же, к онлайн калькулятору. Позволяет задать диапазон регулировки под ваши требования

Rdt — переменный резистор для регулировки скважности. Резистором R1 можно точно подогнать диапазон регулировки от 1% до 99%, также вместо него можно поставить вначале перемычку

Ct, нФ:

R2, кОм:

Rt, кОм:

Несколько слов о работе схемы. Подачей низкого уровня на 13 вывод микросхемы (output control) она переведена в однотактный режим. Нижний по схеме транзистор микросхемы нагружен на резистор R3 для создания выхода для подключения к генератору измерителя частоты (частотометра). Верхний же транзистор микросхемы управляет драйвером на комплиментарной паре транзисторов S8050 и S8550, задача которого — управлять затвором силового выходного транзистора. Резистор R5 ограничивает ток затвора, его значение можно менять. Дроссель L1 и конденсатор ёмкостью 47n образую фильтр для защиты TL494 от возможных помех, создаваемых драйвером. Индуктивность дросселя, возможно, следует подобрать под ваш диапазон частот. Следует отметить, что тразнисторы S8050 и S8550 выбраны не случайно, так как они имеют достаточную мощность и скорость, что обеспечит необходимую крутизну фронтов. Как видите, схема предельно проста, и, в то же время, функциональна.

Переменный резистор Rt следует выполнить в виде двух последовательно соединённых резисторов — однооборотного и многооборотного, если вам нужна плавность и точность регулировки частоты.

В качестве силового транзистора можно использовать практически любые полевые транзисторы, подходящие по напряжению, току и частоте. Это могут быть: IRF530, IRF630, IRF640, IRF840.

Чем меньше сопротивление транзистора в открытом состоянии, тем меньше он будет нагреваться при работе. Тем не менее, наличие радиатора на нём обязательно.

Собрано и проверено по схеме, которую предоставил flyer.

Генерация импульсного сигнала при помощи микросхемы 555

Теперь попробуем заменить человека и кнопку, ведь мы не хотим весь праздник включать и выключать гирлянду каждые 3 секунды.

В качестве автоматического генератора импульсов используем очень известную микросхему семейства 555. Микросхема 555 — это генератор одиночных или периодических импульсов с заданными характеристиками. По-другому данный класс микросхем называют таймерами.

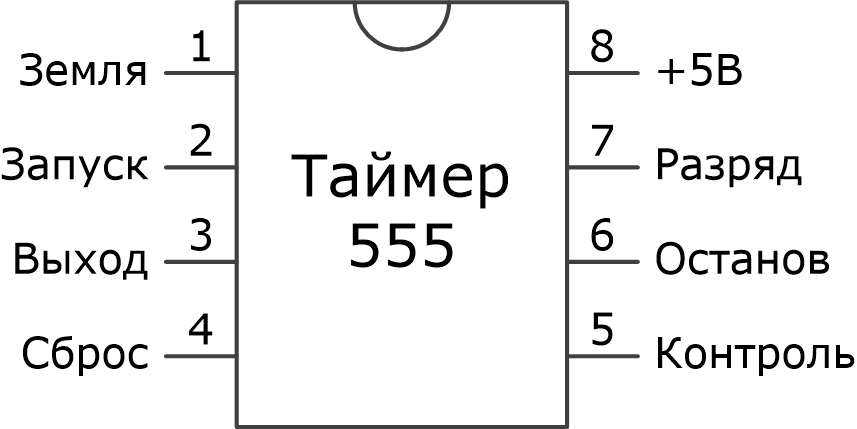

Существуют разные модификации таймера 555, разработанные разными компаниями: КР1006ВИ1, NE555, TLC555, TLC551, LMC555. Как правило, все они имеют одинаковый набор выводов.

Также производители выделяют два режима работы таймера: одновибратор и мультивибратор. Нам подойдет второй режим, именно в нем таймер будет непрерывно генерировать импульсы с заданными параметрами.

Для примера, подключим к таймеру 555 один светодиод. Причем, используем вариант, когда положительный вывод светодиода соединяется с питанием, а земля к таймеру. Позже будет понятно, почему мы делаем именно так.

14 Комментарии

Подскажите в чем проблема собрал схему а не работает. Проверил несколько раз все верно что может быть? Если кто-то эту схему собрал. Работает? Сообщие. Зарание спасибо!

я собирал такую схему, всё нормально. 5 человек уже форсунки промыли)))

Здравствуйте, не подскажете номинал диодов D1,D2,D3 на схеме

Схема работает, для реализации кавитации конденсатор С4 надо заменить на 0,22 мкф.

Кратковременно соблюдая полярность подаем 12в. В ютубе нарисованы гаражные кулибины.

На схеме не нашел номиналов диодов: D1,D2,D3. Хочу собрать эту схему. С уважением Валерий.

А это фрагмент текста из первоисточника:

•D1,2,3 – диоды 1N4007. Как достаточно распространенные. •C1,3,4 – конденсаторы керамические 50В •С2 – конденсатор электролитический. При маленькой его емкости питание микросхемы может быть нестабильным, а отсюда и сбои в работе. •Постоянные резисторы все 0,25 Вт. R1 не менее 1k. Для остальных можно взять и ближайшее значение •R3,4 – переменные резисторы. Желательно с линейной характеристикой. На схеме показаны 16К1-В10К и 16К1-В500К. •Транзистор IRF3710 или IRF3710Z в корпусе ТО220. N-канал, Uси 100В, Iси max 57A. Можно попробовать и с другим Iси. При сильном нагреве установить радиатор. У транзисторов других производителей назначения выводов могут не совпадать. •NE555 – микросхема-таймер в корпусе DIP-8. Можно попробовать отечественную КР1006ВИ1. •Панелька SCS-8 под микросхему.

Регулировка скважности – регулировка времени открытого состояния форсунок. При данных значениях R1,R3 и С4 время будет лежать в рабочем диапазоне форсунок и будет примерно 1,5-20 млСек

При изменении скважности частота будет оставаться неизменной.

Регулировка частоты при данных значениях С4,R4,R2,R3 будет примерно 1-50Гц, что соответствует 120-6000 об/мин двигателя. Форсунка срабатывает 1 раз/сек (1Гц), если коленвал вращается со скоростью 2об/сек, что соответствует 120об/мин. При изменении частоты время открытого состояния форсунок будет оставаться неизменным.

Прошло три года. Моими коллегами схема неоднократно испытана в деле и одобрена к применению.

Добавил более наглядную схему генератора прямоугольных импульсов для промывки форсунок на микросхеме NE555.

От предыдущей ничем не отличается, но если только величиной емкости C5 и резистора R5.

• D1,2,3 – диоды 1N4007. Как достаточно распространенные. • C1,3,4 – конденсаторы керамические 50В. C4 можно взять и электролитический на 25В. Полярность на первой картинке. • С2 — конденсатор электролитический. При маленькой его емкости питание микросхемы может быть нестабильным, а отсюда и сбои в работе. • Постоянные резисторы все 0,25 Вт. R1 не менее 1k. Для остальных можно взять и ближайшее значение • R3,4 — переменные резисторы серии 16K1 и S16KN1. Желательно с линейной характеристикой. На схеме показаны 16К1-В10К и 16К1-В500К. • Транзистор IRF3710 или IRF3710Z в корпусе ТО220. N-канал, Uси 100В, Iси max 57A. Можно попробовать и с другим Iси. При сильном нагреве установить радиатор. У транзисторов других производителей назначения выводов могут не совпадать. • NE555 – микросхема-таймер в корпусе DIP-8. Можно попробовать отечественную КР1006ВИ1. • Панелька SCS-8 под микросхему.

При изменении скважности частота будет оставаться неизменной.

В схеме отсутствует защита от короткого замыкания и от перегрузки, поэтому перед включением желательно проконтролировать сопротивление обмоток форсунок, которое должно быть в районе 14 Ом.

Более расширенную версию можно посмотреть здесь. Там есть наброски для макетной платы. А для тех кто хочет травить, лудить — разводка платы под лазерно-утюжную технологию.

«>

Акустический повторитель сигналов поворота для скутера — radiohlam.ru

Ещё одна полезная штуковина от Rus_lan-а. На этот раз нам понадобится электромагнитный излучатель с материнки (AC-1205G или аналогичный), 555-й таймер и некоторое количество диодов, кондёров и резисторов, а делать мы будем оригинальный звуковой повторитель сигналов поворота для скутера.

Схема:

Детали:

D1, D2 — диоды SS12 (пойдут любые диоды 0,5-1 Ампер, ≥18-20В)
D3 — любой маломощный диод с обратным напряжением ≥18-20В
С1 — электролит 100мкФ x 16В (лучше даже на 25В)
С2 — керамика 0,1 мкФ, С3 — керамика 10 нФ
T1 — любой полевой транзистор на ток ≥0,5 Ампера (можно вместо полевого поставить и биполярник, как рассчитать ключ на биполярном транзисторе описано тут
R1=470 Ом, R2=7,5 кОм, R3=10 кОм, R 4=160 кОм
Какой нужен бипер и какая микруха, — я уже написал.
Для регулирования громкости можно добавить переменный резистор R5 (показан пунктиром).

Фактически девайс представляет собой генератор импульсов звуковой частоты на 555-м таймере, выход которого, через усилитель мощности на транзисторе, подключен к электромагнитному излучателю.

Как регулировать частоту и скважность генерируемых импульсов описано здесь. С указанными номиналами получается частота около 800 Гц и скважность порядка 1,06

Разводка платы:

Готовое устройство:

Выводы «поворотник 1 +», «поворотник 2 +» подключаются к контрольным лампам поворотников на панели приборов.

Цитата с форума (от автора девайса): «Звук получился звонкий и громкий, слышно хорошо»

radiohlam.ru

Детали и печатная плата

Автор собрал схему печатной плате, показанной на втором рисунке. Плата сделана из фольгированного стекло-текстолита. Печатные дорожки размещаются только с одной стороны. Перемычек на плате нет. Контакты для подключения сделаны из канцелярской скрепки. Она выпрямлена и разрезана на три равных части. Затем, они изогнуты буквой «Г» и припаяны на плату.

Они достаточно длинные и подгибая их можно настроить их взаимное положение под любой разъем для подключения датчика скорости. Микросхему К561ЛЕ5 можно заменить на К176ЛЕ5 или CD4001, либо другой аналог. Светодиод HL1 — может быть практически любой индикаторный.

Диод VD1 типа КД521 можно заменить любым кремниевым диодом малой мощности, например, КД522 или 1 N4148, или другим аналогичным.

Рис. 2. Печатная плата для схемы имитатора датчика скорости.

Желательно чтобы переменный резистор R2 был с линейной зависимостью регулировки. Конденсаторы С2 и С3 типа К73-17, но их можно заменить другими такой же емкости и даже электролитическими. В этом случае «плюсы» соединяются с дорожками к выводу 14 микросхемы. Никакого налаживания не требуется.

Только проверка правильности монтажа. При желании, подбором сопротивления R1, R2 а так же емкости конденсатора С1 можно сделать другой диапазон регулировки частоты («скорости»).

Автор делал данное устройство для своего автомобиля «Гранта» (ВАЗ-2191), на данном автомобиле все работало просто отлично. Возможно так же хорошо будет работать и на других автомобилях.

Кратов С. РК-12-17.

Обзор модуля генератора импульсов на NE555

Сегодня расскажу о модуле генератора импульсов на микросхеме NE555 (YS-32), которая способна работать от 10 до 200 кГц. Данный модуль используется для намотки спидометра, ремонте и так далее.

Технические параметры

► Микросхема: NE555; ► Форма генерируемых импульсов: прямоугольные импульсы; ► Рабочее напряжение: 5-15 В; ► Диапазоны частот: 1-50Гц, 50Гц — 1кГц, 1-10кГц, 10-200 кГц; ► Потребляемый ток: 100 мА; ► Выходной ток: 35 мА; ► Размеры: 31 х 22 х 17 мм; ► Вес: 7 г.

Обзор модуля NE555

Модуль основан на микросхеме NE555, которая была выпущена еще в 1971 году, компанией Signetics и которая на сегодняшний день остается популярной. Сам модуль имеет небольшие размеры, всего 31 на 17 мм. Частота выходного сигнала регулируется с помощью потенциометра, в определенном диапазоне, который задается с помощью перемычек: 1-50Гц, 50Гц — 1кГц, 1-10кГц и 10-200 кГц

Вторым потенциометром регулируется скважность. Для подключения используется трех контактный штыревой разъем, шагом 2,54 мм

Назначение контактов: ► GND – Вывод питания, земля. ► OUT – Сигнальный вывод. ► VCC – Вывод питания, от 5 до 15 В.

Принципиальная схема:

Показания осциллограмм выходного сигнала NE555

Покажу показания выходного сигнала снятые с помощью осциллографа, потенциометр частоты и скважности выкрутил на минимум и на максимум. 1

Перемычка установлен на 1 Гц — 50 Гц, потенциометры на минимуме.

2. Перемычка установлен на 50 Гц — 1 кГц, потенциометры на минимуме.

3. Перемычка установлен на 1 кГц — 10 кГц, потенциометры на минимуме.

4. Перемычка установлен на 10к Гц — 200 кГц, потенциометры на минимуме.

Перемычка установлен на 1 Гц — 50 Гц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса)

Перемычка установлен на 50 Гц — 1 кГц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса)

Перемычка установлен на 1 кГц — 10 кГц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса)

Перемычка установлен на 10 кГц — 200 кГц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса)

Подключение модуля NE555 к Arduino

Необходимые детали: ► Arduino UNO R3 x 1 шт. ► Генератор импульсов на NE555 (от 1 Гц до 200 кГц ) x 1 шт. ► Провода DuPont M-F, 20 см x 1 шт.

Подключение: Для наглядности подключим модуль генератора импульсов NE555 к аналоговому выводу Arduino, принципиальная схема подключена показана ниже.

Программа: Скетч не сложный, просто считываем показания с аналогово порта А0 и полученные данные передаем в последовательный порт.

Самоделка, дублирующая работу поворотников автомобиля

Многие водители забывают выключить указатель поворота после проезда перекрестка, вводя в заблуждение других водителей. Чтобы этого не случалось, я собрал самоделку , дублирующую работу указателей поворота звуковым сигналом. Вот схема самоделки

Схема очень простая, представляющая собой звуковой генератор из двух транзисторов, двух конденсаторов, одного резистора и телефонного капсюля ТК-67, или ТА-56м на 50ом. Для этого нам потребуются следующие материалы и инструменты:

1-Транзисторы МП-25, МП-37, резистор МЛТ- 0,25вт сопротивлением 1 ком , элекролитический конденсатор емкостью 5мкф 25в, конденсатор МБМ емкостью 0,05мкф, телефонный капсюль ТА-56м 50ом , выключатель . 2-паяльник, припой, канифоль, пинцет, кусачки, монтажная плата с лепестками от любого старого телевизора, монтажные провода. Собираем следующим образом: Шаг 1- Проверяем радиодетали мультиметром

Для этого ставим прибор на измерение сопротивлений 2000ом, подключаем черный щуп прибора к базе транзистора МП-25, а красный – к коллектору, на приборе должно быть сопротивление около 170ом.

Далее подключаем черный щуп к базе , а красный –к эмиттеру, на приборе тоже – 170ом.

Теперь меняем местами щупы , на приборе должна быть – 1.

Измеряем сопротивление между эмиттером и коллектором – на приборе -1.

Точно также проверяем и транзистор МП-37 , в этом случае красный щуп – на базу, черный – на коллектор, а затем – на эмиттер , на приборе должно быть около 170ом. Меняем местами щупы – показывает -1. Сопротивление К-Э – 1.

Проверяем сопротивление резистора, как показано на фото.

Так же проверяем конденсаторы и телефонный капсюль.

Шаг 2 — паяем детали на монтажную плату, вначале паяем перемычки между лепестками из проводов. Затем паяем конденсаторы и резистор, а после этого припаиваем транзисторы и после — выключатель и капсюль.

Шаг 3

Проверяем работоспособность самоделки, подключив на нее питание + 12в от блока питания или автоаккумулятора. В телефонном капсюле должен быть слышен генерируемый сигнал. Шаг 4- помещаем самоделку в любой подходящий для этого корпус , на ваше усмотрение. На фото это не показано. Далее устанавливаем самоделку в машину. При минимуме деталей –большая польза для водителя. Доставка новых самоделок на почту
