Измерение малых сопротивлений. схема приставки

Мост для измерения сопротивления

Мерой электрического сопротивления, т. е. образцом единицы сопротивления, является образцовая катушка сопротивления. Набор катушек сопротивления, соединяемых по определенной схеме, называется магазином сопротивлений. Магазины сопротивлений бывают штепсельные и рычажные, у первых переключение катушек производится при помощи штепселей, у вторых — при помощи рычажных переключателей. На рис. 7-28 дана схема одной «декады» пятикатушечного рычажного магазина сопротивления, дающего возможность переключателем изменять включенное между зажимами сопротивление от 0 до 9 ом

ступенями по 1ом. Мост для измерения сопротивлений, схема которого показана на рис. 7-29, состоит из трех плеч — трех магазинов сопротивлений: r

1,r 2 иr Четвертым плечом служит измеряемое сопротивлениеrх. В одну диагональ моста включают источник питания, в другую — гальванометр.

Изменяя сопротивления трех плеч, при замкнутой кнопке Ʀ

1можно получить равенство потенциалов: точекА иБ , о чем можно судить по отсутствию отклонения стрелки гальванометра при замыкании кнопкиƦ 2.Рис. 7-28.

Рычажный пятикатушечный магазин сопротивлений

В этом случае напряжение UВА

=UbБ иVаг = UБГ илиI 1r 1=I 2rх иI 1r 2 =I 2r . Разделив почленно, получим;

(I

1r 1)/(I 1r 2) = (I 2rх )/(I 2r )

откуда

rх

=r (r 1/r 2)

По найденной формуле для уравновешенного м о с т а и подсчитывают искомое сопротивление.

Рис. 7-29. Мост для измерения сопротивлений.

Если в схеме моста сопротивления трех плеч и напряжение питания неизменны, ток в гальванометре зависит только от сопротивления rх.

Это позволяет на шкале гальванометра нанести деления, дающие значения искомого сопротивления или величины, от которой оно зависит, например температуры. Такие измерительные мосты называются неуравновешенными.

Аналоговый измеритель малых сопротивлений

Можно собрать не просто приставку, а готовый самостоятельный прибор. В этом аналоговом милиомметре используется два режима измерения сопротивления. При стабильном токе в 1А (шкала 1 деление = 0,002 Ом) и при стабильном токе 0,1А (шкала 1 деление = 0,02 Ом). Это для головки показанной на фото 1. Как видно из фото, измерительная головка имеет ток полного отклонения 100 мкА. Цена маленького деления — 2 мкА. При токе в 0,1А прибор будет измерять сопротивление с 0,02 Ома до 1-го Ома. Т.е. отклонение стрелки на последнее деление шкалы будет соответствовать одному Ому.

Принципиальная схема милиомметра

Принцип работы прибора заключается в измерении падения напряжения на измеряемом сопротивлении при прохождении через него определенного стабильного тока. Сопротивление рамки у стрелочного измерительного прибора равно 1200 Ом, ток полного отклонения — 0,0001 А, значит, если мы будем использовать этот индикатор в качестве вольтметра, потребуется подать на нее напряжение величиной U = IхR = 0,0001х1200 = 0,12 В = 120 мВ для отклонения стрелки на последнее деление шкалы. Именно такое напряжение должно упасть на сопротивлении в 1 Ом на пределе измерения прибора от 0,02 Ома до 1 Ома. Значит на данном пределе измерения нам надо пропустить через измеряемый резистор стабильный ток величиной I = U/R = 0,12/1 = 0,12A = 120 мА. Тоже самое можно рассчитать и для другого предела.

Форум по измерительной технике

Измерение сопротивлений амперметром и вольтметром

Величина сопротивления найденная по показанию амперметра и вольтметра (рис. 7-30), больше действительной величины искомого сопротивления rх

на величину сопротивления амперметра, так как в схеме на рис. 7-30 вольтметр измеряет сумму напряжений на сопротивленииrх и на амперметре. Если измеряемое сопротивление значительно больше сопротивления амперметра, погрешность измерения будет небольшой.

Величина сопротивления

r»

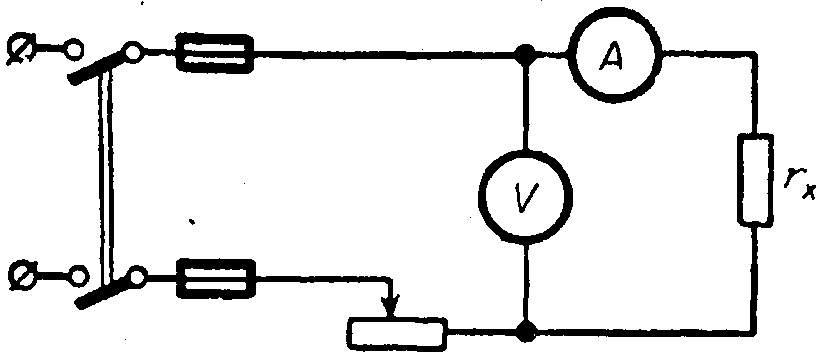

x =U /IРис. 7-30.

Схема соединения для измерений сопротивлений амперметром и вольтметром (для больших сопротивлений).

наиденная по показанию приборов (рис. 7-31), меньше действительной величины искомого сопротивления r

xтак как амперметр измеряет сумму токов в сопротивленииrх и в вольтметре. Если измеряемое сопротивление значительно меньше сопротивления вольтметра, погрешность будет небольшой.

Рис. 7-31.

Схема соединения для измерений сопротивлений амперметром и вольтметром (для меньших сопротивлений).

Когда изобрели омметр?

До изобретения омметра делались небезуспешные попытки создать чувствительный к малым токам гальванометр. Основоположником теории, лёгшей в основу принципа действия современного омметра, стал Георг Ом. Он подключил стрелочный гальванометр к батарее последовательно через резистор, имеющий конечное сопротивление R, и выяснил, что сила тока линейно зависит не только от напряжения батареи, но и от величины сопротивления, которое этот ток преодолевает. Закон Ома, открытый учёным в 1826 году – основа электробезопасности и работы омметров.

Впоследствии работа омметра была доработана другим физиком-изобретателем – Чарльзом Уитстоном. Тот включил гальванометр в диагональ резисторного моста. Дополнительные резисторы равны по значениям Ra и Rb. Ток, проходящий по гальванометру – нулевой, если измеряемое (Rx) и «шаблонное» (Rs) сопротивления равны. В 1843 году Уитстон опубликовал свою статью об этих опытах. С тех пор омметр стал полноценным измерительным прибором.

Сегодня любой человек, хорошо знакомый с физикой и электрикой, строит аналоговый омметр на базе стрелочного миллиамперметра. Килоомметр строится на базе микроамперметра или милливольтметра, а мегаомметр – на базе вольтметра, гига- и тераомметр – на базе килоомметра. Недостаток омметров, измеряющих сопротивление от долей ома до одного килоома – существенное потребление тока батарейки в 1-3 ампера в час (время, в течение которого щупы замкнуты накоротко). Это вынуждает пользователя применять аккумулятор. Для правильной градуировки прибора по омической шкале в цепь включается калибровочный переменный резистор.

Особенности и нюансы

У работы мультиметра есть сразу несколько важных особенностей, которые могут повлиять на результат его работы. Рассмотрим несколько важных примеров. Достаточно часто возникает ситуация, когда требуется измерить сопротивление детали, уже впаянной в плату. В таком случае можно даже не пытаться провести измерение в сборе – результат гарантированно будет неверным. Причина проста: любой элемент на плате связан с другими, так что мультиметр в ходе испытания покажет лишь общий показатель. Если требуется протестировать только один элемент, придется извлекать его из схемы.

В случае многовыводных элементов демонтаж также является насущной необходимостью. Проверять их сопротивление можно только после этого. В противном случае на результат положиться будет нельзя.

Сопротивление изоляции кабелей следует мерить только в теплых и сухих условиях, поскольку обледенение и влажность дадут неверный результат. Не стоит забывать и про состояние щупов мультиметра. Максимально точный результат можно получить лишь с исправными деталями. Проверить их состояние можно следующим образом: приложите оголенные концы друг к другу и подвигайте их. Если показания мультиметра будут сильно прыгать, значит, щупы надо срочно заменить. С неисправными деталями на точные данные рассчитывать не приходится.

Наконец, следует отметить исправность аккумулятор. Каждый специалист скажет, что стоит батарее начать разряжаться, как показания тестера уходят все дальше от истины. Чаще всего на экране появляется значок-индикатор разрядки. В таком случае следует или заменить батарею, или подзарядить прибор.

Измерение сопротивления изоляции обмоток силовых трансформаторов

Сопротивление изоляции обмоток силовых трансформаторов , имеющих параллельные ветви, производится между ветвями, если при этом параллельные ветви могут быть выделены в электрически несвязанные цепи без распайки концов. Измерение сопротивления изоляции силовых трансформаторов рекомендуется производить до измерения тангенса угла диэлектрических потерь и емкости обмоток. Измерение сопротивления изоляции обмоток трансформаторов производится мегомметром между каждой обмоткой и корпусом (землей) и между обмотками при отсоединенных и заземленных на корпус остальных обмотках.

Состояние изоляции силовых трансформаторов характеризуется не только абсолютным значением сопротивления изоляции , которое зависит от габаритов трансформаторов и применяемых в нем материалов, но и коэффициентом абсорбции (отношением сопротивления изоляции, измеренного дважды — через 15 и 60 с после приложения напряжения на испытуемом объекте, R6o»и R15″). За начало отсчета допускается принимать начало вращения рукоятки мегаомметра.

Измерение сопротивления изоляции позволяет судить как о местных дефектах, так и о степени увлажнения изоляции обмоток трансформатора. Измерение сопротивления изоляции должно производиться мегаомметром, имеющим напряжение не ниже 2500 В с верхним пределом измерения не ниже 10000 МОм. На трансформаторах с высшим напряжением 10 кВ и ниже допускается измерение сопротивления изоляции производить мегаомметром на 1000 В с верхним пределом измерения не ниже 1000 МОм.

Перед началом каждого измерения по рис.1 испытуемая обмотка должна быть заземлена не менее 2 мин. Сопротивление изоляции R6o»- не нормируется, и показателем в данном случае является сравнение его с данными заводских или предыдущих испытаний. Коэффициент абсорбции также не нормируется, но учитывается при комплексном рассмотрении результатов измерения.

Обычно при температуре 10 — 30°С для неувлажненных трансформаторов он находится в следующих пределах: для трансформаторов менее 10000 кВА напряжением 35 кВ и ниже — 1,3, а для трансформаторов 110 кВ и выше — 1,5 — 2. Для трансформаторов, увлажненных или имеющих местные дефекты в изоляции, коэффициент абсорбции приближается к 1.

В связи с тем, что при приемосдаточных испытаниях приходится измерять трансформаторов при различных температурах изоляции, следует учитывать, что значение коэффициента изменяется с изменением температуры. Зависимость Ka б c = R6o» / R15″- показана на рис.2.

Для сравнения сопротивления изоляции необходимо измерять при одной и той же температуре и в протоколе испытания указывать температуру, при которой проводилось измерение. При сравнении результаты измерений сопротивления изоляции при разных температурах могут быть приведены к одной температуре с учетом того, что на каждые 10 °С понижения температуры R6o» увеличивается примерно в 1,5 раза.

В инструкции на этот счет даются следующие рекомендации: значение R6o» должно быть приведено к температуре измерения, указанной в заводском паспорте, оно должно быть: для трансформаторов 110 кВ — не менее 70 %, для трансформаторов 220 кВ — не менее 85 % значения, указанного в паспорте трансформатора.

Рис. 1. Схемы измерения сопротивления изоляции обмоток трансформатора: a – относительно корпуса; б – между обмотками трансформатора

Рис. 2 Зависимость Ka б c = R6o» / R15″

Измерение сопротивления изоляции вводов с бумажно-масляной изоляцией производится мегаомметром на напряжение 1000 — 2500 В. При этом измеряется сопротивление дополнительной изоляции вводов относительно соединительной втулки, которое должно быть не менее 1000 МОм при температуре 10 — 30 °С. Сопротивление основной изоляции ввода трансформатора должно быть не менее 10000 МОм.

Источник



Общие рекомендации по измерению УСГ

Прежде чем сооружать цепь заземления, к примеру для газового котла, следует получить точные сведения о том, в область каких грунтов будет закладываться заземляющий электрод. Часто для определения значений “p” грунта предлагается обращаться к существующим таблицам.

Однако этот вариант с таблицами даёт чисто ориентировочные данные. Поэтому полагаться на них не стоит. Истинные значения сопротивления грунта могут отличаться в разы.

Вариант #1: однослойный грунт

Если грунт имеет однородную составляющую, его удельное сопротивление измеряют методикой «пробного электрода».

Структура однородного грунта. При таких условиях измерить и вычислить сопротивление значительно проще, чем проделывать ту же самую работу на многослойных грунтах

Метод предполагает выполнение определённой процедуры в два этапа:

1. Берут стержневой контрольный зонд длиной чуть больше глубины проектной закладки.
2. Погружают зонд в землю строго вертикально на глубину проектной закладки.
3. Оставшийся над поверхностью земли конец используют для замера сопротивления растекания (Rr).
4. Определяют УСГ по формуле p = Rr * Ψ.

Желательно выполнить процедуру несколько раз в различных точках рабочей площадки. Альтернативные замеры помогают достичь точных результатов измерений сопротивления грунта.

Вариант #2: многослойный грунт

Для такой ситуации замер УСГ выполняют методом ступенчатого зондирования. То есть контрольный зонд погружается до рабочей глубины ступенями и в положении каждой ступени выполняются измерения удельного сопротивления. Вычисления среднего УСГ производятся с помощью формул для каждого отдельного измерения.

Многослойный грунт. При таких условиях приходится вычислять сопротивление каждого отдельно взятого слоя. Расчёты по многослойным грунтам требуют больше работы

Затем, исходя из климатических особенностей местности, находят значения для сезонных изменений. Таким способом (достаточно сложным) получают расчётные значения УСГ верхних слоёв. Нижележащие слои рассматриваются как не подверженные сезонным изменениям и потому расчёт для них ограничивается несколько упрощённым измерением и вычислением.

Требования к исполнению работ

Работы подобного плана, конечно же, выполняются квалифицированным персоналом, представляющим специализированные организации. Так, за эксплуатацию силовых щитков в жилых домах, как правило, отвечают коммунальные службы. Производить какие-либо измерения в этих точках разрешается только через обращение к этим службам.

Электрические цепи относятся к опасным системам. Несмотря на то, что коммуникации бытового сектора рассчитаны под напряжение менее 1000В, это напряжение смертельно для человека. Требуется соблюдать все необходимые меры безопасности при обращении с электрическим оборудованием. Обывателю зачастую такие меры попросту неведомы.

С особенностями сооружения заземления для ванны в городской квартире ознакомит следующая статья, содержащая правила и руководство по проведению работы.

Измерение сопротивления обмоток трансформатора постоянному току

Данный вид оценки в ходе использования трансформатора помогает выявить повреждения и дефекты в его конструкции (в обмоточных проводах, паяных соединениях обмоток, контактных соединениях отводов).

Проводить такие контрольные проверки необходимо:

• перед началом эксплуатации трансформатора ;
• в процессе эксплуатации с определённой периодичностью;
• по окончании ремонтных работ (для контроля за их качеством).

Заказать измерительные приборы в Евротест

Компания Евротест – представитель крупнейших изготовителей контрольно-измерительного оборудования со всего мира. Мы сотрудничаем с европейскими производителями, с заводами из Японии, Китая. Вы сможете купить средства измерения широкого функционала по доступным ценам.

Наша компания является одним из лидеров в своей нише на территории СНГ. Помимо надёжного оборудования мы предлагаем доступный сервис: гарантийное и постгарантийное обслуживание, помощь клиентам на всех этапах работы с устройствами.

Источник

Что такое Омметр?

Мультиметр, который можно использовать для измерения ома. Механика работы омметра очень проста. Во-первых, омметр должен иметь возможность генерировать внутренний поток тока; поэтому он оснащен собственной батареей. Устройство также состоит из двух проводов, из которых измеряется сопротивление между ними. Красный провод подключается к соответствующей положительной клемме проверяемого электрического блока, а черный — к отрицательному. Когда ток течет от батареи и через блок, омметр измеряет падение напряжения или сопротивление.

Если в цепи обнаружен открытый, полученный результат называется «бесконечным сопротивлением» и обозначается иглой инструмента, проходящей в крайнее левое положение логарифмической шкалы. Это может показаться странным, поскольку большинство других электрических измерительных приборов качаются вправо, указывая на максимальный уровень. С другой стороны, если нет сопротивления, омметр даст отсчет нуля. Однако, если сопротивление ожидалось, то это показание указывает на то, что в тестируемом блоке есть короткий.

Омметры могут измерять сопротивление углеродных резисторов.

В то время как самые ранние устройства использовали только два вывода, следующее поколение состояло из четырех. Одна пара направила поток тока, а другое измеренное сопротивление. Это улучшение предназначалось для компенсации любого отклонения в регулировании напряжения между первыми двумя выводами, которые могут поставить под угрозу точность, особенно при попытке измерить очень низкое сопротивление. Наконец, современный омметр, который используется сегодня, обеспечивает цифровое считывание с гораздо большей точностью, что заметно улучшилось по сравнению с аналоговым предшественником.

Закон Ома назван в честь немецкого физика XIX века Георга Ома.

Независимо от того, является ли аналоговым или цифровым, омметр никогда не должен подключаться к электрическому блоку с собственным источником напряжения. Во-первых, прибор предназначен для измерения сопротивления, основанного на потоке тока, создаваемого собственной батареей. Любые помехи от другого источника тока подрывают его функцию и производят ложные показания. Кроме того, если вторичный источник напряжения достаточно высок, он может необратимо повредить омметр.

• Бесконтактный тестер напряжения: выбор редакции Лучший бесконтактный тестер напряжения Бесконтактный тестер напряжения — полезный инструмент для любых электрических работ -…
• Как измерить сопротивление? Электрическое сопротивление измеряется одним из двух способов: постоянным током или постоянным напряжением. Для того, что…
• Типы зимних шапок Зима это время когда нужно беречь свою голову от холода. Существует тип зимних шапок который…
• Брусчатка ЛСР Группа ЛСР занимается производством высококачественных керамических строительных материалов, компания уже много лет изготавливает облицовочный кирпич,…

Схема ESR метра

А печатную плату доделал по-хитрому. Стала она «двухсторонней» – со второй стороны расположил детали, не уместившиеся на первой. Для простоты решения, возникшего затруднения, разместил их «навесом». Тут не до изящества – пробник нужен.

Протравил печатную плату и запаял детали. Микросхему в этот раз поставил на панельку, для подачи питания приспособил разъем, который можно надёжно укрепить на плате при помощи пайки и корпус в дальнейшем уже можно «вешать» на него. А вот подстроечный резистор, с которым пробник заработал лучше всего, нашёл у себя только такой – далеко не миниатюрный.

Обратная сторона – плод прагматичности и вершина аскетизма. Что-то сказать здесь можно только про щупы, несмотря элементарность исполнения они вполне удобны, а функциональность так вообще выше всяческих похвал – способны на контакт с электролитическим конденсатором любого размера.

Всё поместил в импровизированный корпус, место крепления – резьбовое соединение разъёма питания. На корпус, соответственно пошёл минус питания. То есть он заземлён. Какая ни есть, а защита от наводок и помех. Подстроечник не вошёл, зато всегда «под рукой», будет теперь потенциометром. Вилка от радиотрансляционного динамика, раз и навсегда, позволит избежать путаницы с гнёздами мультиметра. Питание от лабораторного БП, но при помощи персонального провода с вилкой от ёлочной гирлянды.

И оно, это чудо неказистое, взяло и заработало, причём сразу и как надо. И с регулировкой никаких проблем – соответствующий одному ому, один милливольт выставляется легко, примерно в среднем положении регулятора.

А 10 Ом соответствует 49 мВ.

Исправный конденсатор, соответствует примерно 0,1 Ом.

Неисправный конденсатор, соответствует более 10 Ом. С поставленной задачей пробник справился, неисправные электролитические конденсаторы на плате ремонтируемого устройства были найдены. Все подробности относительно этой схемы найдёте в архиве. Максимально допустимые значения ESR для новых электролитических конденсаторов указаны в таблице:

А некоторое время спустя захотелось придать приставке более презентабельный вид, однако усвоенный постулат «лучшее – враг хорошего» трогать его не позволил – сделаю другой, более изящный и совершенный. Дополнительная информация, в том числе и схема исходного прибора, имеется в приложении. Про свои хлопоты и радости поведал Babay.

Обсудить статью ПРИСТАВКА К МУЛЬТИМЕТРУ ESR МЕТР

Конструкция наручных электронных часов с микроконтроллером и двумя светодиодами, показывающим время в двоичном коде.

Измерение малых сопротивлений, шунтов

В данной статье мы попробуем научиться измерять малые сопротивления. У радиолюбителей иногда возникает потребность точно определить сопротивление шунта при изготовлении или ремонте амперметра, чтобы он в свою очередь также точно показывал свои единицы измерения или в других целях. Но как это сделать, когда мультиметр не имеет шкалы измерения милли Ом, маркировка либо отсутствует, либо совсем не известна и не понятна? Большинство измерительных приборов имеют минимальную шкалу 200 Ом для измерения сопротивления и 3,5 — 4 разряда, при закорачивании щупов там уже примерно 0,7 Ом, при измерении сопротивления 0,1 Ом ничего не меняется, беда. Сейчас поправим.

Предлагаю использовать для этой цели мостовую схему измерения. Что такое мост должны представлять все, на этом останавливаться не будем. Составим мост из резисторов, подадим на него какое либо напряжение и будем его же измерять, хотя можно и ток измерять, разницы не будет, что более точное у нас под рукой, то и выбираем. Так а причем здесь измерение малого сопротивления? Терпение, все по порядку из далека. Есть такая замечательная вещь как баланс моста. Произведение сопротивлений противоположных плеч моста, при условии его сбалансированности, будут одинаковы. А напряжения и токи при сбалансированности моста будут взаимокомпенсировать друг друга и в сумме дадут 0.

(Пусть R0 это R3, а Rx это R4)

или

Итак, исходя из вышеперечисленного, если в мост поставить вместо одного из резисторов наше малое сопротивление произвольного номинала, а другой резистор сделать переменным или подстроечным (по схеме используем два переменных резистора для точности балансировки моста, особенно в том случае, когда под рукой нет многооборотистых переменных резисторов), чтобы добиться баланса моста. Такую схему можно использовать для измерения шунтов и малых сопротивлений:

Схему было собирать лениво, тем более, что плату изготовить нужно достаточно времени, поэтому навесным монтажом был изготовлен подопытный образец схемы. Здесь резисторы R1 и R2 не 1%, но подбирались максимально близкие к сопротивлению заданного номинала, погрешность сопротивления не превышала 0,5 % при комнатных условиях.Но нужно знать как получить точное значение измеряемого сопротивления. Во первых, главное особенностью такое схемы является то, что с помощью нее «умножается» измеряемое сопротивление. А это значит, что необходимость в шкале на милли Омы в мультиметре отпадает. Сопротивление в 0,1 Ом уже можно будет измерять на шкале в кило Омы. Только измерение будет теперь не прямым, а косвенным, придется использовать немного математики и подсчитывать конечный результат измерения.

Определимся какой диапазон номиналов будем измерять (имеется ввиду малое сопротивление или сопротивление шунтов). Для этого нужно выбрать номиналы переменных резисторов:

По схеме используем два переменных резистора для большей точности взаимодействия, 1 кОм и 100 Ом. Такое сопротивление переменных резисторов позволит измерить максимально большое сопротивление в 1,1 Ом, минимальное с сохранением точности измерения 0,01 Ом (при Rx=0,01 Ом R0 должно быть 10 Ом, которые также нужно достаточно точно измерять своим мультиметром)

И номиналы постоянных резисторов, чтобы мост легко балансировался и было удобно подсчитать номинал шунта или малого сопротивления:

Кратность резисторов относительно друг друга лучше всего брать именно такой — 10, 100, 1000, чтобы быстро подсчитать конечный результат, хотя никто не запрещает брать не круглые числа, чтобы потом с

Калибровка приставки

Сперва ручки переменных резисторов R2 и R5 необходимо установить в средние положения. Далее на приставку подают напряжение 8…24 В. Постоянную величину тока, протекающего через замеряемое сопротивление, возможно установить 2-я способами.

Первый способ потребует использования высокоточного миллиамперметра. Необходимо его щупы подсоединить к зажимам измеряемого малого сопротивления. Переключатель приставки SA1 перевести в положение замера сопротивлений до 2 Ом (верхнее по схеме), а на миллиамперметре установить диапазон до 200 мА. Затем нужно нажать на кнопку SA3 и путем изменения сопротивления переменного резистора R5 выставить ток 100 мА.

Далее переключатель SA1 установить в положение до 20 Ом (нижнее по схеме), уровень же миллиамперметра выставить на 20 мА. Нажимаем кнопку SA3 и резистором R2 выставляем ток 10 мА. Повторить данный способ калибровки тока несколько раз, а затем движки переменных резисторов покрыть лаком или краской.

Второй способ калибровки заключается в применении образцовых сопротивлений на 1 и 10 Ом. Путем изменения сопротивлений резисторов на каждом диапазоне установить падение напряжения на образцовых резисторах 100 мВ.

В данной приставке можно применить операционный усилитель LM324 или К1401УД2А. Стабилизатор 78L05 можно заменить на К142ЕН5А, транзистор BD135 можно заменить на КТ815, КТ817, а диод на КД103А. Транзистор VT1 необходимо разместить на небольшом радиаторе. Для подключения измеряемого резистора малого сопротивления удобно использовать зажимы типа «крокодил»

Особое внимание следует уделить способу подсоединения щупов вольтметра. Их непременно нужно подключить непосредственно к зажимам, в которых находится измеряемое сопротивление — в этом случае сопротивление проводов щупов не повлияет на результаты измерения
