Как проверить напряжение мультиметром в сети: измерение вольтажа в розетке 220 вольт

Ошибка №4 – Выбор неправильного диапазона

Что будет, если перепутать и замерить мультиметром напряжение в режиме силы тока? Как уже говорилось выше — ничего хорошего.

Объясняем физику процесса. Дело в том, что когда вы вставляете щупы в розетку, вы фактически через мультиметр соединяете фазу с нолем.

Чтобы не спровоцировать при этом КЗ, тестер должен иметь большое внутреннее сопротивление. Это как раз и достигается переключением прибора в положение “замер напряжения” и установкой щупов в правильные гнезда.

На практике R-мультиметра в этом положении может составить десятки мегаом. При замерах тока все совсем наоборот. Мультиметр в этом случае подключается последовательно нагрузке.

Ток, который начинает течь через тестер не должен искажаться и остаться таким же, каким он был бы и без мультиметра. Поэтому в режиме замера силы тока внутреннее сопротивление мультиметра очень мало.

Если в таком положении попытаться измерить напряжение, то это все равно что закоротить между собой фазный провод с нулевым.

Когда щупы находятся в разъемах COM и mA, сработает встроенный предохранитель.

А вот при нахождении второго щупа в разъеме 10А, все закончится гораздо печальнее. В самых дешевых китайских моделях, типа DT830B в этом положении у мультиметра вообще нет никакой защиты. Между гнездами COM и 10А стоит шунт!

Также будьте внимательны при измерениях переменного (АСV) и постоянного напряжения (DCV). Очень многие ставят переключатель вроде бы на вольты, но не замечают, что это постоянка (DCV).

После чего суют щупы в розетку.

Поэтому перед любыми измерениями десять раз перепроверяйте положение колесика режимов и куда вставлены сами щупы.

Даже опытные мастера советуют дополнительно маркировать эту риску сразу после покупки прибора.

Именно из-за этого некоторые производители начали делать переключатели с зеркальной шкалой, дабы 100% исключить эту ошибку.

Приборы с автовыбором и минимальным набором кнопок тоже не всегда спасают.

В более дорогих моделях мультиметров гнезда под щупы при неправильном выборе переключателя автоматически закрываются защитными шторками. Например, у HoldPeak HP890CN.

Если щупы уже стоят там, где не нужно, то вы просто не сможете провернуть колесико в неправильные режимы (защита от дурака). Подробнее

Как измерить силу тока батарейки мультиметром

Несмотря на внешнее сходство, все батарейки обладают различными параметрами и техническими характеристиками. В связи с этим довольно часто возникает необходимость в проверке работоспособности этих элементов, в частности – в замерах силы тока.

Основной способ проверки касается новых батареек, позволяя определить их работоспособность во время покупки. Для проведения измерений мультиметр выставляется в положение, соответствующее постоянному току. Далее порядок действий будет следующий:

• Мультиметр должен быть установлен на максимальном пределе измерений.
• Щупы мультиметра прикладываются к контактам батарейки.
• После того как возрастание тока на экране прекратится, примерно через 1-2 секунды щупы убираются.

Нормальная величина силы тока в новой батарейке обычно составляет от 4 до 6 ампер. Если показатели составляют от 3 до 3,9А – это указывает на снижение эксплуатационного ресурса батареи. Следовательно ее можно использовать только в устройствах с пониженной мощностью. При более низких показателях, батарейки допускается применять лишь в очень слабых приборах или не использовать вообще.

Как мультиметром проверить напряжение в сети 220в?

Как проверить вольтаж мультиметром? Стоит подготовить его. Штекер чёрного провода поставить в разъём, обозначенный COM. Красный поместить в разъём, промаркированный VΩmA.

Вокруг переключателя режимов указаны максимальные значения, например, 200 и 500 вольт, а также вид тока: переменный или постоянный. Первый обозначен значком V

(ACV – условные обозначения на корпусе могут различаться). Нужно выставить указатель на 500. При значении меньше или примерно равном измеряемому, у тестера есть шанс сломаться от перегрузки. Когда экран мультитестера обнулится – он может измерять. Берут два щупа, которыми заканчиваются провода, подключенные к указанным разъёмам. Вставляют их в розетку или дотрагиваются до проводов

Не важно, какой щуп, куда: напряжение переменное. На дисплее будет примерно 220 вольт, если ток в сети есть, или ноль, если его нет

Если необходимо найти фазовый и нулевой провода (это необходимо, например, для корректного монтажа выключателя), выставляют провода так же, как в предыдущем случае и то же значение V

и 500 вольт. Далее красным щупом трогают проверяемый проводник, а чёрный зажимают пальцами руки или приставляют к гарантированно заземлённой конструкции. Для фазы значение будет около 220, если нулевой – замереть на отметке 0 или немного больше, до 127. Опасность поражения током минимальна, но прибор должен быть исправен и параметры выставлены правильно.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

• Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
• При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
• Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока – величина крайне обманчивая

И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах. Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера

А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем. То есть при перегреве он просто выйдет полностью из строя

Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Реальные примеры измерения напряжения

Наиболее простым примером измерения напряжения в бытовых условиях является пальчиковая батарейка. В ней вам необходимо приложить черный щуп к выводу «– », а красный к выводу « + », позицию переключателя установить на 2 В постоянного напряжения.

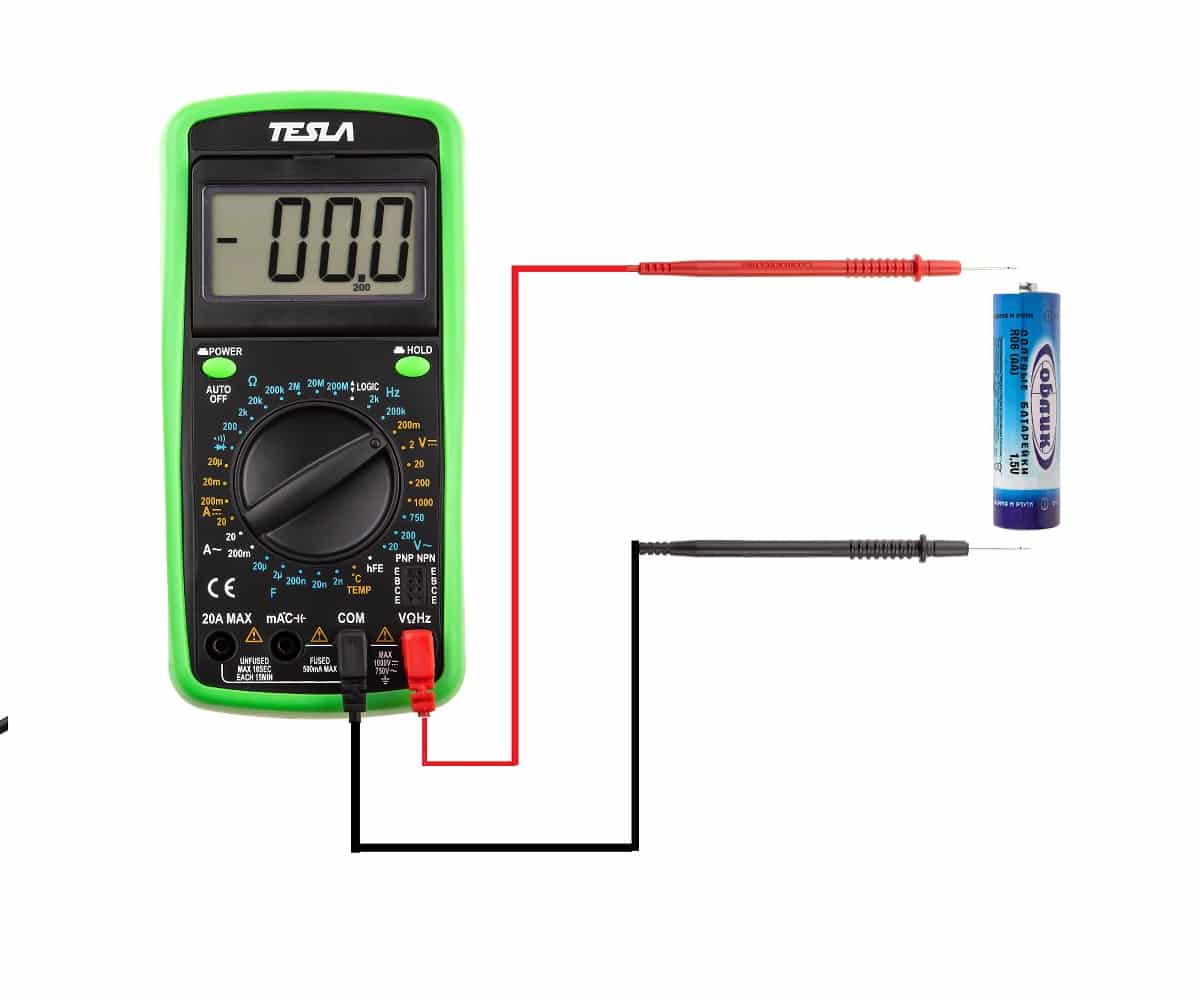

Рис. 4. Пример измерения напряжения на батарейке

Если показания для батарейки 1,5 В будут в пределах от 1,6 до 1,2 В, то такой источник питания считается пригодным для всего оборудования, в случае снижения значений до 1 – 0,7 В, от батарейки будут запускаться импульсные устройства, к примеру, часы. Если вольтметр покажет 0,6 В и менее, разряд достиг критического значения.

При измерении разности потенциалов в бытовой сети, вам следует коснуться щупами контактов розетки. Так как изолированная часть щупа имеет ограничительное кольцо, за которым расположен длинный стержень, вы можете безопасно проникнуть в розетку, не рискуя прикоснуться к токоведущим элементам. Допустимыми считаются отклонения от номинала на 10%, то есть от 198 до 142 В.

Также можно замерить разность потенциалов на выходе автомобильного аккумулятора или на другом элементе цепи электрической проводки. Для этого черный щуп мультиметра устанавливается на «– » клемму аккумулятора, а красный на « + » клемму.

Если аккумулятор заряжен, то показания вольтметра должны находиться в пределах от 12 до 14 В, но встречаются модели и с большим разбросом. Такое измерение позволяет диагностировать различные причины неполадок.

Как правильно подключить вольтметр

Тот, кто не знает, но хочет проверить напряжение на каком-то участке электрической сети, должен задаться вопросом – как подключить вольтметр? Это на самом деле серьезный вопрос, в ответе которого лежит простое требование – подключение вольтметра необходимо проводить только параллельно нагрузке. Если будет произведено последовательное подключение, то сам прибор просто выйдет из строя, и вас может ударить током.

Все дело в том, что при таком соединении уменьшается сила тока, действующая на сам измерительный прибор. При этом сопротивлении его не меняется, то есть, остается большим. Кстати, никогда не путайте вольтметр с амперметром. Последний подключается к цепи последовательно, чтобы снизить показатель сопротивления до минимума.

И последний вопрос темы – как пользоваться вольтметром, изготовленным самостоятельно. Итак, в вашем приборе два щупа. Один подключается к нулевому контуру, второй к фазе. Так же можно проверить напряжение через розетку, предварительно определив, к какому гнезду запитан ноль, а к какому фаза. Или соединяете параллельно прибор к измеряемому участку. Стрелка измерительного блока покажет величину напряжения в сети. Вот так пользуются этим самодельным измерительным прибором.

Как измерить силу тока мультиметром

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин – параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ – его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х – максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения – “А~”  и точно также по такой же схеме делаем замеры.

Поиск неисправности

Розетка является частью электрической цепи. Эта цепь состоит из:

1. Вводного провода от внешнего распределительного шкафа.
2. УЗО или автомата для защиты цепи от коротких замыканий и перепадов напряжения.
3. Счетчика контроля потребления электричества.
4. Электрической проводки.
5. Электрических распределительных коробок.

На любом из этих устройств может возникнуть неполадка с подачей электрического тока до оконечного устройства. Порядок проверки следующий:

1. Если в помещении находится еще несколько розеток, то стоит проверить напряжение всех этих устройств. Если напряжение на них есть, то значит проблема заключается в проводе, питающем неисправный элемент или внутри распределительной коробки, использующейся для ответвления. Если все оконечные устройства неисправны, то это указывает на неисправность самой распределительной коробки.
2. Далее необходимо определить, какой именно провод не доходит до устройства: нулевой или фазный.

Определить фазу в розетке можно с помощью мультиметра. Для этого нужно:

1. Тестер установить в режим вольтметра для замера переменного напряжения до 600–1000 вольт (величина зависит от типа прибора).
2. Красный контрольный щуп соединить с любым разъемом розетки.
3. Если данных нет, то щуп соединяется с другим разъемом.

Фазный провод покажет напряжение 2.4 v. Если тестер показал фазу обоих разъемов, то это указывает на отсутствие или плохой контакт нулевого провода.

Далее необходимо проверить контактные соединения самого устройства. Проводится проверка следующим образом:

1. Отключить питание цепи вводного провода. Для этого необходимо отключить защитный автомат.
2. Открутить один или два крепежных винта крышки розетки.
3. Снять защитную крышку.
4. Ослабить винты крепления.
5. Вынуть элемент из короба.

Далее стоит осмотреть крепление проводов к контактам. Часто, по причине нагрузки, концы проводов обгорают и обламываются. Нужно отсоединить оба провода, обрезать концы, заново зачистить изоляцию и соединить провода на место. После этого оконечное устройство крепится и собирается с соблюдением обратной последовательности.

После того как розетка была собрана, требуется включить подачу напряжения и повторить замер. Если напряжения нет, то значит стоит проверить состояние распределительной коробки.

Замер напряжения

Проверить мультиметром напряжение в розетке очень просто. Для этого необходимо сделать следующее:

1. Измерительный прибор перевести в режим вольтметра. Выбрать опцию замера переменного напряжения круговой рукояткой с порогом измерений 600–1000 v. Каждый прибор имеет индивидуальный параметр порогового измерения, как отмечалось в статье выше.
2. Красный измерительный щуп соединить с первым разъемом розетки.
3. Черный измерительный щуп вставить во второй разъем.

На экране высветится значение переменного напряжения.

Если мультиметр не показал величину напряжения, то это значит, что электрическая цепь имеет какое-то повреждение. Далее будет дана пошаговая инструкция, как прозвонить розетку мультиметром.

Как измерить напряжение в розетке

Одной из самых частых задач является измерение напряжение в розетке либо в квартирной проводке. При помощи мультиметра это сделать очень просто. Как мы уже писали выше, в розетках течет переменный ток, поэтому для его измерения нужно выставить переключатель на мультиметре в зону ACV.

Мы знаем, что напряжение должно быть примерно 220 вольт, поэтому если у вас мультиметр как на примере с фотографии выше – выставьте переключатель на отметку больше предполагаемого значения, в данном случае на 750 в диапазоне ACV.

Настроив прибор самое время засунуть пальцы щупы в розетку. Не имеет разницы какой провод в какое отверстие розетки вставлять. В целом здесь бояться нечего, главное держаться за изолированную часть щупов и не касаться металлической их части (хотя сделать это довольно сложно даже при большом желании), а также не допускать их касания друг друга, пока они вставлены в розетку, иначе можно устроить короткое замыкание.

Если вы все сделали правильно на экране вашего мультиметра будет показано текущее напряжение в розетке и вашей внутриквартирной проводке.

В нашем случае это 235.8 вольт – в пределах нормы. Ровно 220V на экране вы никогда не увидите, так что погрешность в +-20 – это нормально.

Как измерить напряжение

Разобравшись, какое, где бывает движение тока, можно начинать непосредственный процесс измерения:

• напряжения в розетке;
• аккумуляторах, батареях.

Разберем последовательность действий для каждого из них.

Измерение напряжения в розетке

Взяв мультиметр, подключив в него провода согласно приведенной выше технологии, остается только сделать несколько простых шагов:

• выставить его значение на пункт «Переменное напряжение». Значок буквы «V», над которой находится небольшая синусоида. Или в некоторых случая — «ACV»;
• узнать ориентировочную силу тока своей розетки (в большинстве случаев, если проверить напряжение, оно будет 220 Вольт в стандартной сети);
• установить приблизительный диапазон, отталкиваясь от прошлого значения. Желательно не делать больших разбегов, иначе есть вероятность получить неверный итог. Ориентир — 700-750В.
• подсоединить вторые окончания клемм к розетке, нащупать ими провод внутри. У переменного тока нет разницы в расположении полюсов (плюс/минус), поэтому об этом можно не думать и ставить их к любому отверстию.

Таким образом получится замерить напряжение мультиметром в розетке и получить правильный ответ, высветившийся на дисплее устройства.

Инструкция для измерения постоянного напряжения в аккумуляторе или батарее

Чтобы проверить вольтаж мультиметром, для постоянного тока аккумуляторов, схема будет немного схожа с переменным:

• выбрать устройство, которое нужно продиагностировать на наличие напряжения;
• на приборе выбрать значок, отвечающий за постоянный ток;
• все батарейки имеют свои пределы значений, их данные расположены на корпусе. Внимательно изучить информацию;
• выставить на мультиметре требующиеся пределы;
• подключить штекеры к измерительному прибору (как было указано ранее);
• вторые концы проводов подсоединяются к клеммам аккумулятора: черный щуп к минусу, красный – плюсу источника, который в данный момент нужно померить;
• держать в установленном положении провод и батарейку до тех пор, пока цифры на экране не перестанут возрастать;
• после этого, на мониторе мультиметра, появится последнее наивысшее значение, оно и будет правильным, указывающим на соответствующий запас энергии.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Особенности

Рассматриваемое устройство объединяет сразу несколько приборов, подключающихся по-разному к одному участку цепи. Дабы его можно было использовать правильно и получить полную картину о состоянии электросети или отдельной розетки, следует знать хотя бы некоторую теорию. Как минимум следует понимать, чем можно измерить напряжение, а чем именно – силу тока, и как можно правильно подключить тот либо иной прибор.

Когда кабели присоединены к работающему источнику питания, то они получают электрическое напряжение, измеряемое между нулем и фазой. Если говорить проще, это» – + «и» – «. Напряжение в стандартной электросети можно замерить как без подключенной нагрузки в электросеть, так и при ее наличии.

Но сам ток появляется лишь при замкнутости цепи. Лишь после этого он начинает стремиться в движение между полюсами. При этом замеры должны проводиться исключительно при последовательном подсоединении прибора. Для замеров величины тока следует дать ему сначала пройти через мультиметр.

Подключение штекеров

Перед тем, как измерять напряжение, мультиметр надо выставить в соответствующий режим. Для маркировки напряжения используются либо аббревиатуры ACV — переменное, и DCV — постоянное, либо пиктограммы, дополняющие обозначение V — вольтаж. Так, V~ — это переменное напряжение. V с горизонтальной длинной чертой, под которой три коротких — это постоянное.

Если на вашем приборе есть только обозначение V, значит, он способен автоматически определять, переменное оно или постоянное.

Кроме пиктограмм, обозначающих тип напряжения, на корпус мультиметра нанесены диапазоны величин. Большинство бытовых приборов имеют границы измерения до 750 В переменного и до 1000 В постоянного напряжения.

Черный щуп — это либо минус, либо «ноль». Он всегда устанавливается в гнездо мультиметра, обозначенное COM. Красный щуп — либо плюс, либо «фаза». Для его подключения выбирается гнездо, снабженное соответствующей маркировкой. Если гнезд только 2 — вопрос снят, если больше — выбирайте то, около которого есть символ V.

Другие гнезда могут быть маркированы либо 10-20А, либо mA — соответственно для измерения силы тока (сверхбольшой или сверхмалой), либо иметь другие обозначения и соответственно предназначения. Гнездо для вольтажа всегда одно.
