Проверка светодиодных лент подсветки

Причины выхода из строя подсветки

Качественное телевизионное оборудование способно проработать достаточно долго, соответственно проблемы с подсветкой появляются спустя внушительный отрезок времени. К сожалению, этого нельзя сказать о китайских производителях.

Почему нет подсветки? Существует несколько причин появления неисправности, проанализируем каждую из них:

1. Перегорела определенная линейка диодов. Светодиоды характеризуются последовательным типом подключения, это означает, что если перестает работать один элемент, то вся комплектующая выходит из строя. Однако напряжение (примерно в 200 вольт) продолжает поступать на лампочки.

1. Проблемы с LED-драйвером. Изображение пропадает на телевизоре LG из-за того, что напряжение наоборот не подается на светодиоды, соответственно они не загораются.

1. Заводской брак. Порой не работает только один светодиод, но при этом экран ТВ-устройства не загорается.

1. Пользователь выставляет максимальную яркость изображения, что ведет к увеличению напряжения, как следствие диоды не выдерживают и перегорают.

1. Иногда некорректные настройки подаваемого на светодиоды напряжения – вина магазина, в котором вы приобретаете телевизор. Они пытаются привлекать покупателей яркой картинкой.

Теперь вы знаете, почему выходит из строя LED подсветка телевизора. Эта поломка встречается достаточно часто, но если соблюдать рекомендации производителя, можно существенно продлить эксплуатационный срок устройства.

Профессиональные ремонтники с помощью специального оборудования определят, какой именно модуль вышел из строя. Как обычному пользователю понять, что не работает подсветка экрана телевизора LG? Сейчас разберем азы диагностики.

Инструкция по снятию линз и замене светодиодов.

Каждый мастер меняет светодиоды по своему. Я опишу то, как это делаю я.

Первым делом необходимо отклеить планку от корпуса. Для этого, я прогреваю паяльным феном корпус температурой около 100 градусов, потом подливая со шприца спирт потихоньку отклеиваю планку. Здесь необходимо стараться не перегибать планку, чтобы линзы не отклеивались.

Процесс отклеивания планок

После этого, закрепляем планку с помощью “третей руки”, и готовимся снимать линзу.

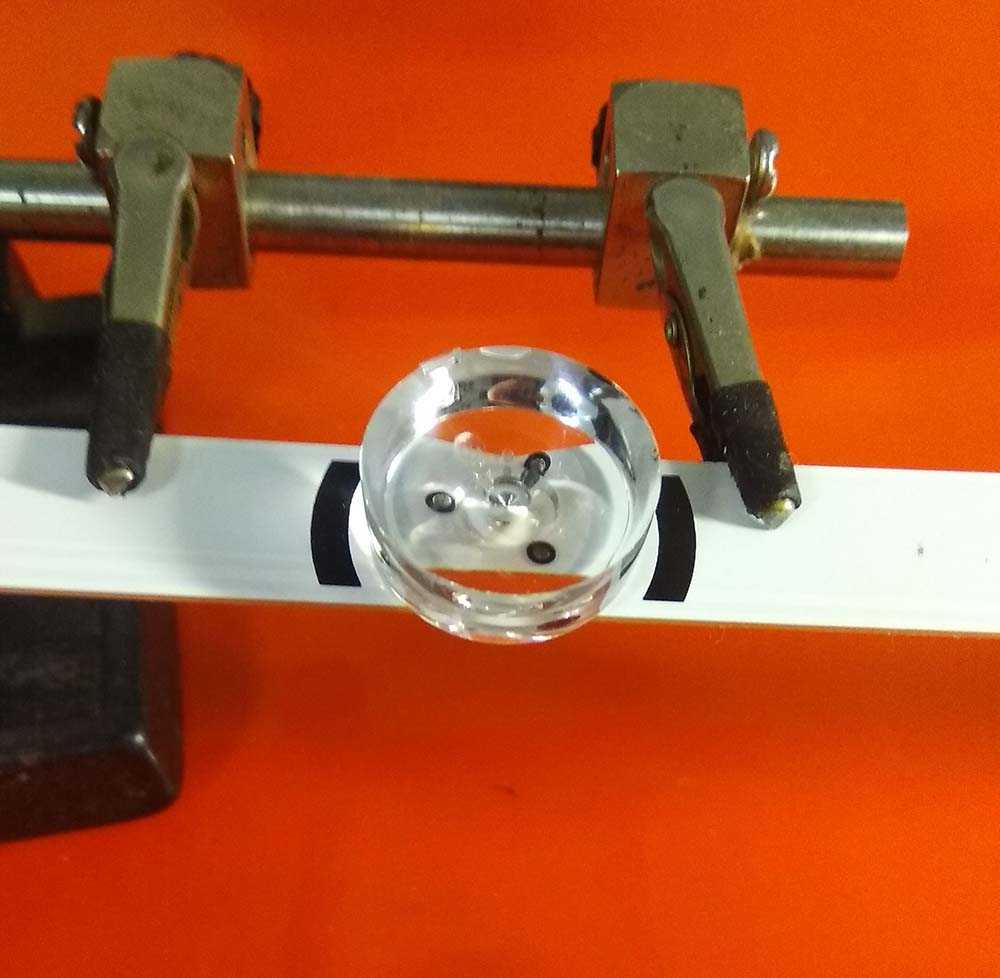

Фиксация планки

Для снятия линзы, на фене выставляем температуру около 120 градусов, и хорошо прогреваем низ планки на расстоянии около 10 сантиметров.

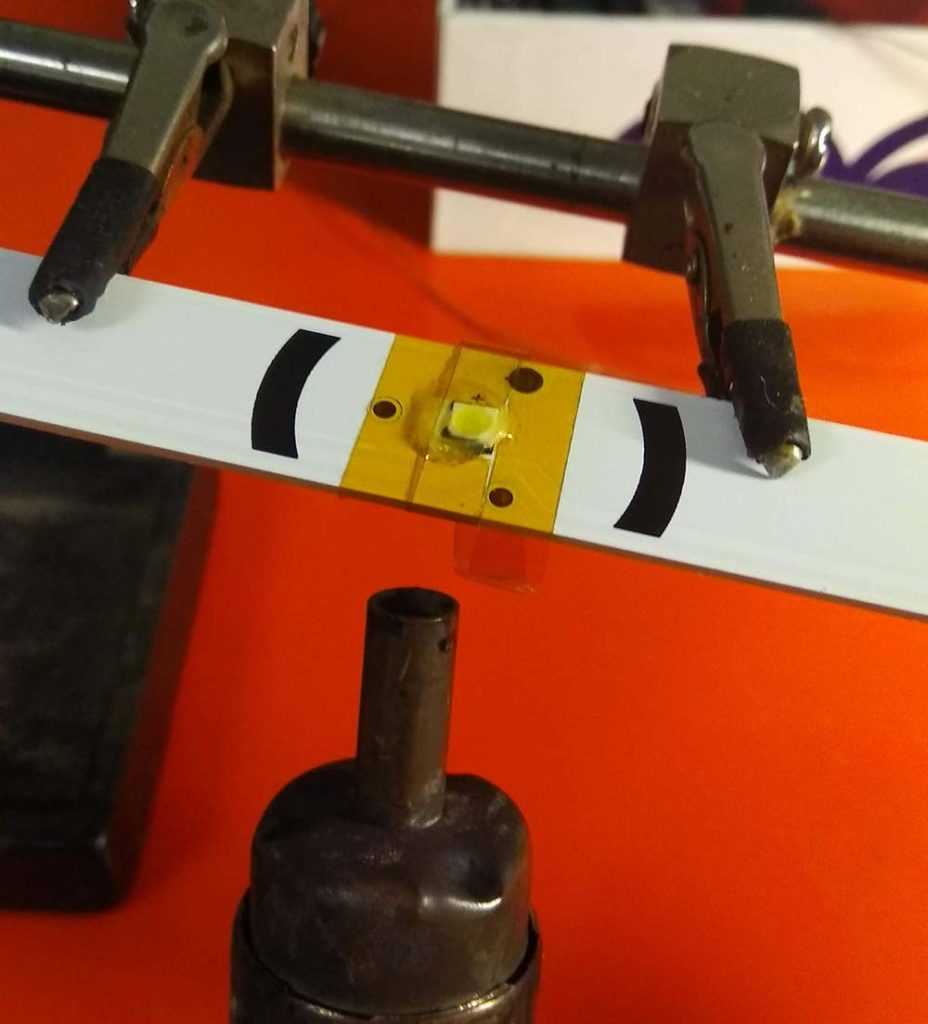

Процесс прогревания планки

Далее, используя лопатку, или другой тонкий предмет, аккуратно поддеваем линзу. Ни в коем случае не прилагаем усилия. Основная задача это оставить ножки на линзе в целости.

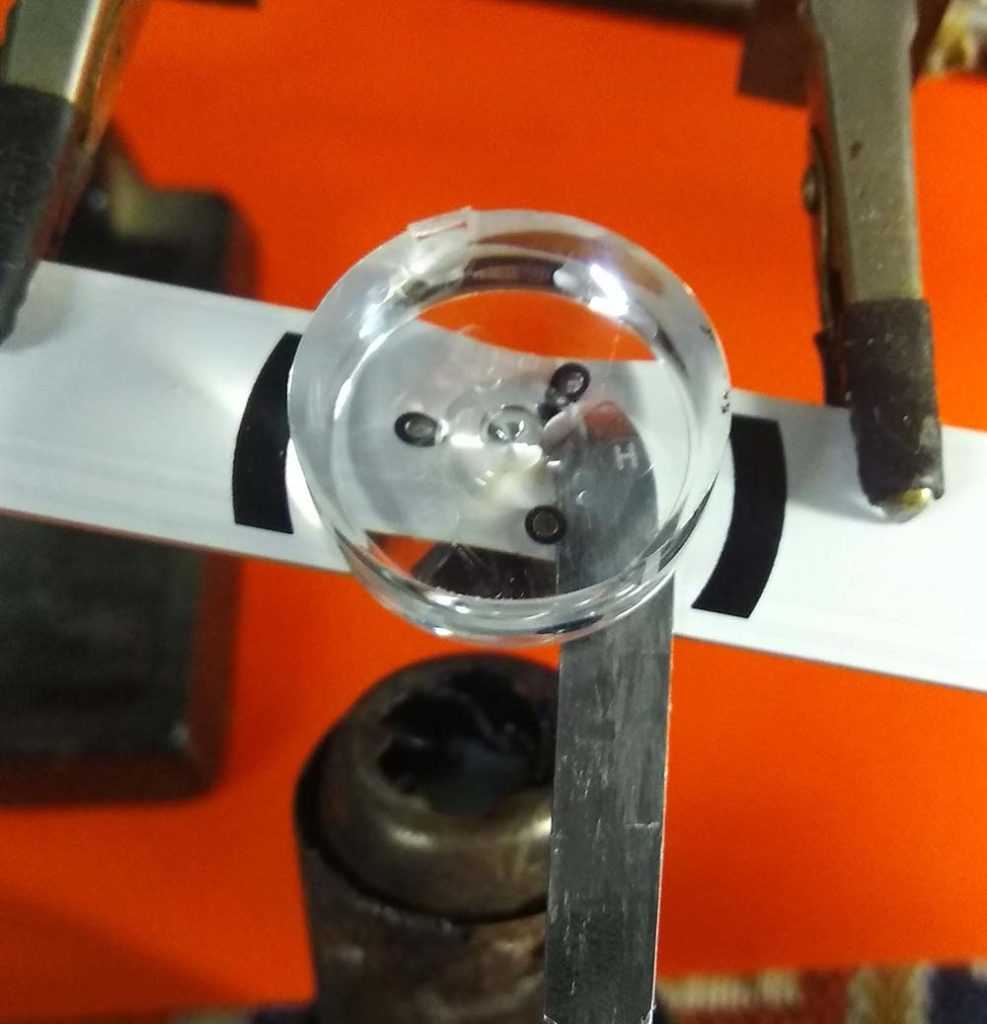

Лопатка под линзой

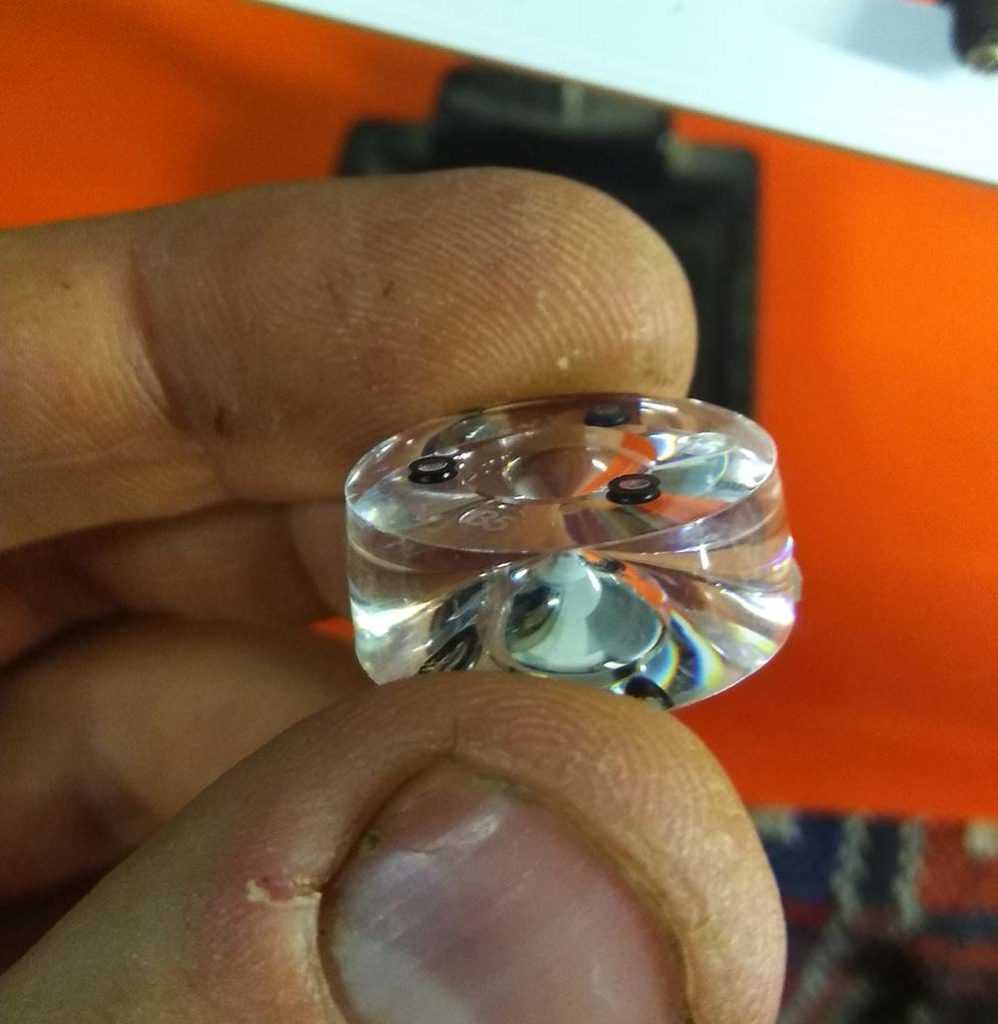

Линза снята. Все ноги на месте

Всегда запоминаем где какая линза стояла, на то же место ее и будем возвращать.  Такой подход спасет Вас от пятен на экране после замены.

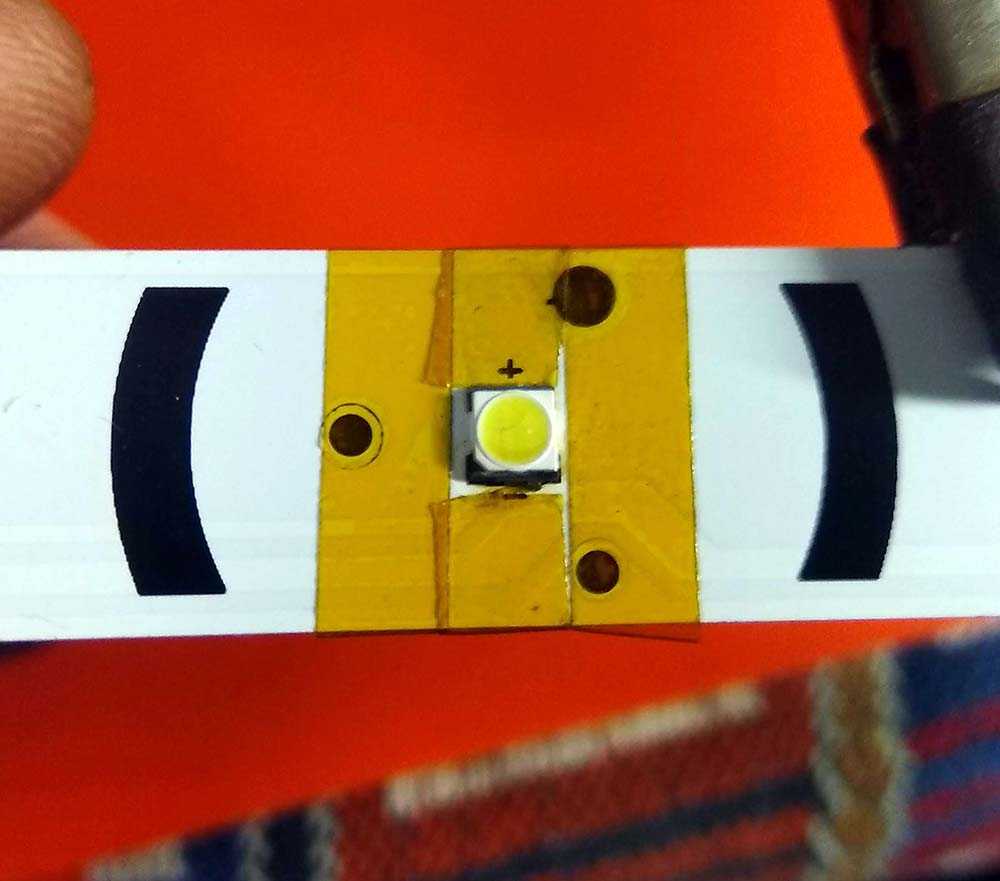

Далее можно выпаивать светодиод. Для того, чтобы немного уменьшить потемнение текстолита (в данном случае мне не помогло, так как я использовал не качественный флюс), место пайки заклеиваем каптоновым скотчем.

Подготовка светодиода к пайке

Капаем немного флюса на светодиод, после чего выставляем на фене температуру около 320 градусов. Снизу платы начинаем ее прогревать пока светодиод не отпаяется.

Процесс выпаивания светодиода

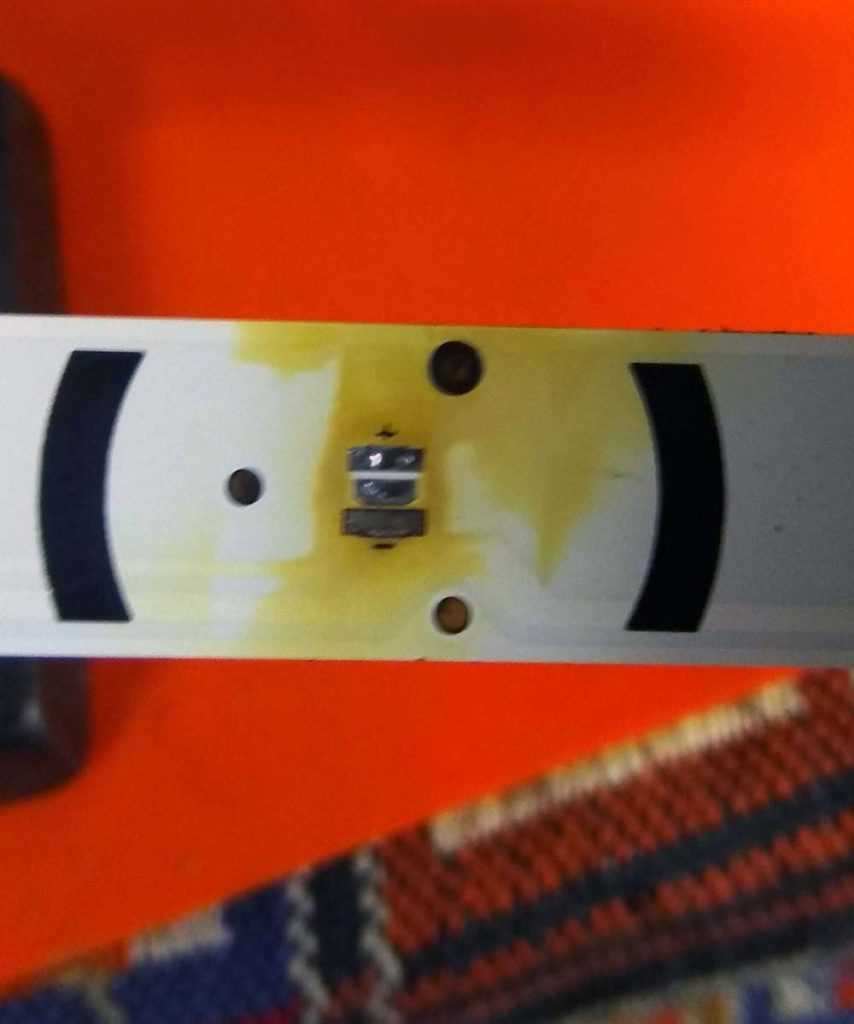

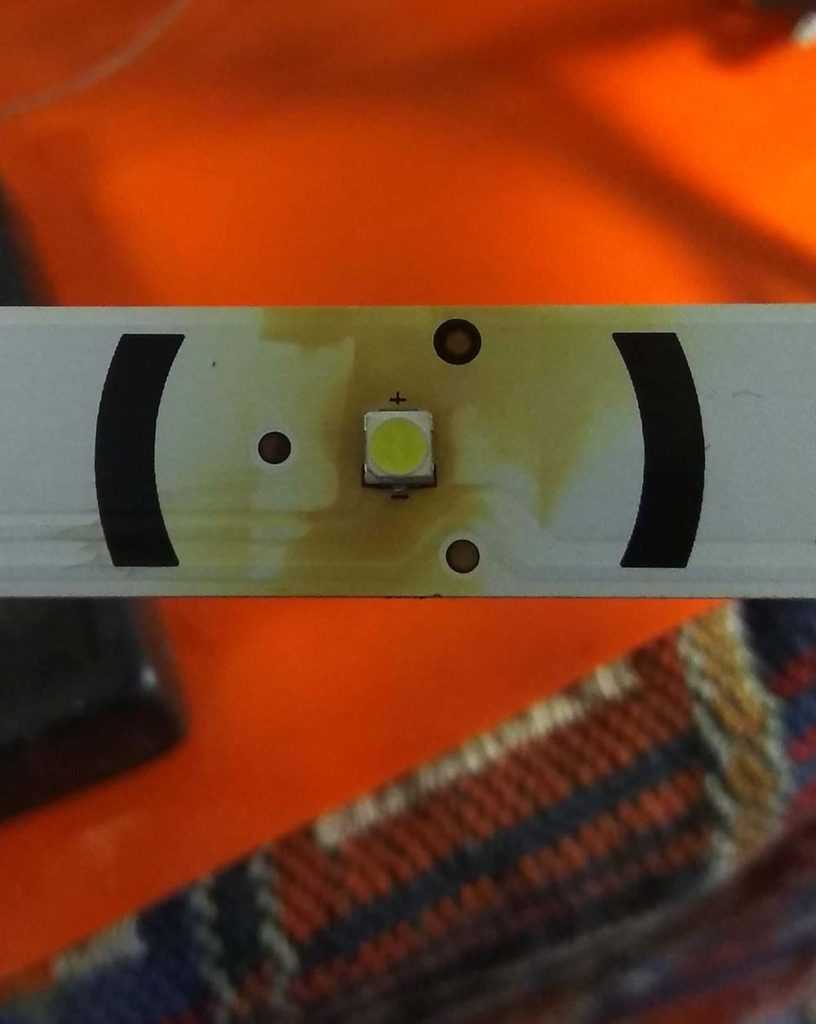

Светодиод выпаян

Как видите, текстолит потемнел, особенно в тех местах, где закипел флюс. Это не cтрашно, на качество изображения данное потемнение не будет особо сказываться.

Смываем остатки флюса, и залуживаем новым припоем контактные площадки.

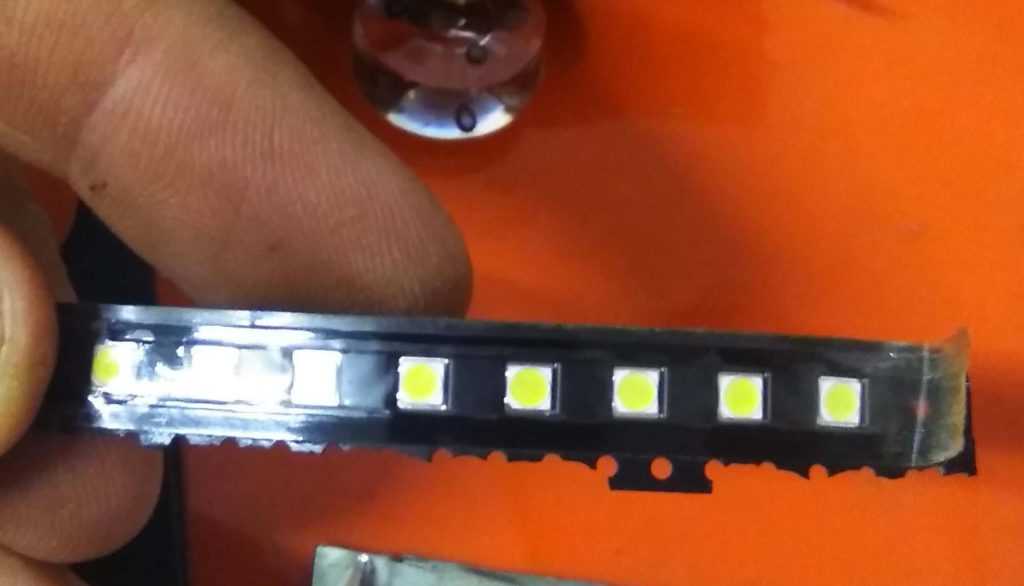

Новые светодиоды на 6 вольт. Большая площадка плюс

Светодиоды я не залуживаю, так как в таком случае на контактной площадке будет много олова, а это негативно скажется на дальнейшей работе. Новый светодиод хорошо протираю спиртом, чтобы убрать остатки оксидной пленки, после чего наношу флюс и позиционирую светодиод.

Новый светодиод запаян

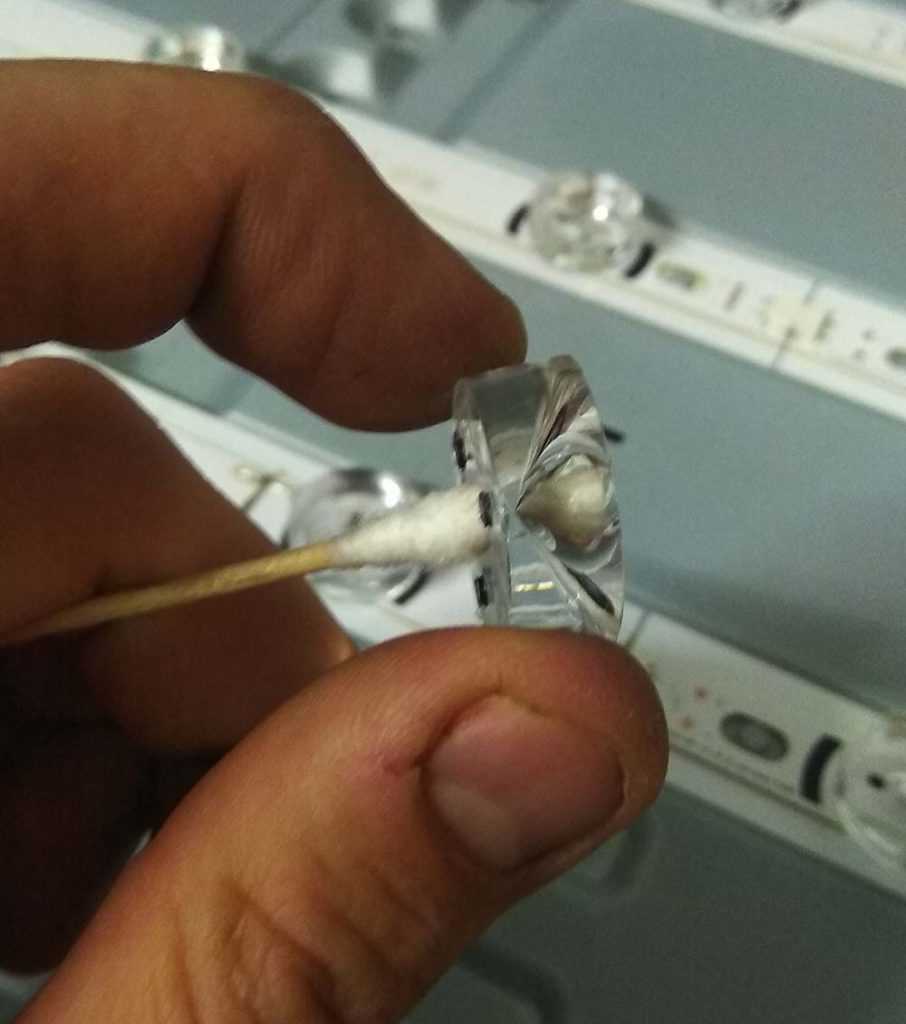

Перед установкой линзы, хорошо протираем внутреннюю часть линзы ватной палочкой.

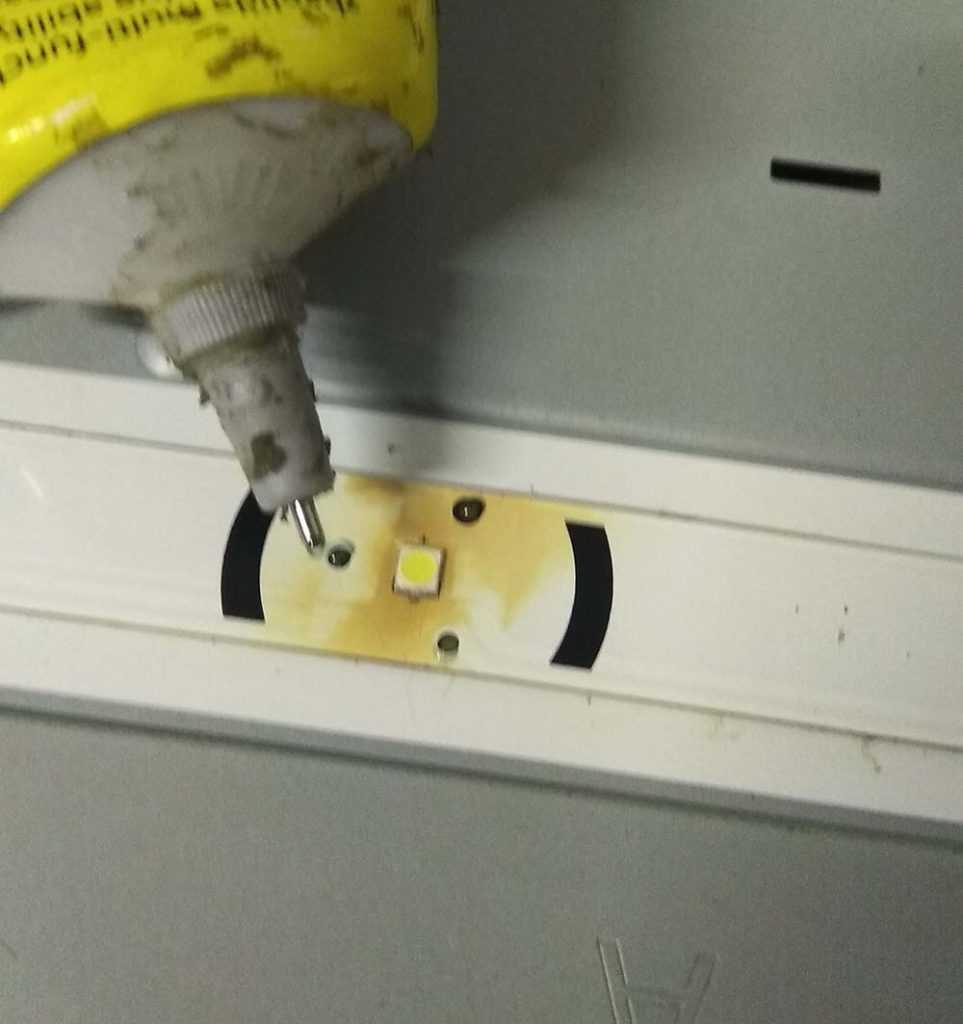

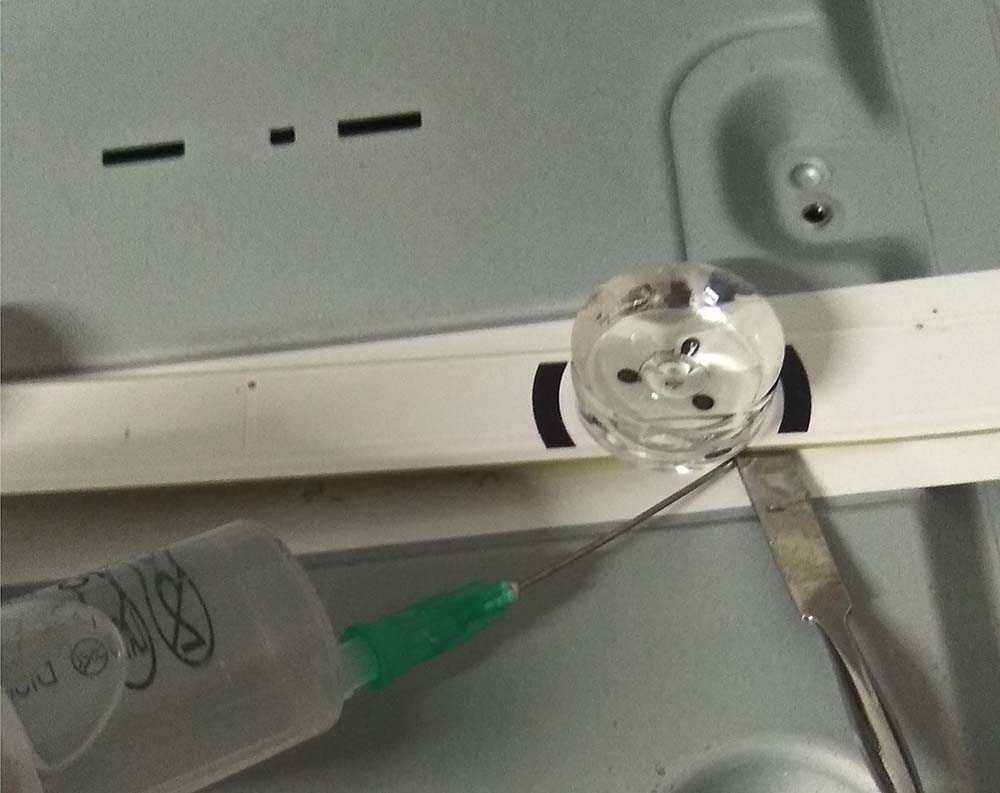

После этого наносим немного клея на место установки линз

Очень важно, чтобы клей не попал на светодиод, тем самым не испачкал внутреннюю часть линзы

Наносим клей

После этого устанавливаем линзу. Пытаемся установить линзу как можно ровнее, чтобы ее центр попадал ровно на цент светодиода.

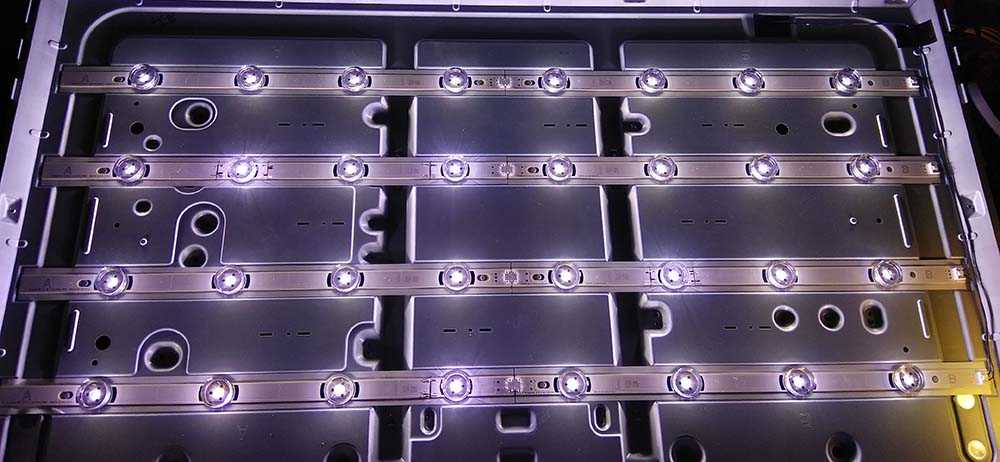

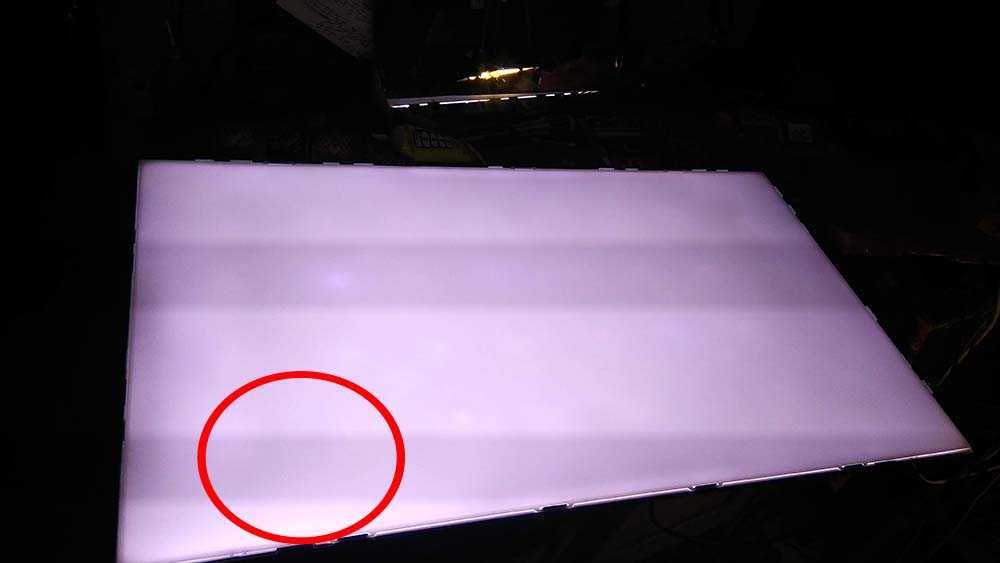

Пока клей еще полностью не высох, подключил платы, и включил телевизор. Подсветка заработала.

Подсветка в работе

Далее, быстро установил отражающую пленку, и светофильтры. Это сделал для того, чтобы посмотреть нет ли пятен на изображении от неровно установленной линзы. Так как клей еще полностью не высох, линзу можно немного подвинуть, если она неправильно выставлена.

В этом месте установлен светодиод. Результат лучше чем на некоторых родных светодиодах

Дал часок просохнуть клею, после чего начал собирать телевизор.

Питание светодиодной ленты подсветки

Для того чтобы не вносить изменения в схему блока питания и инвертора было решено использовать внешний малогабаритный адаптер питания на 12 Вольт 1.5 Ампера, просто отключив лампы. Сам блок питания, так как место в корпусе позволяет, впоследствии планирую спрятать в корпус телевизора, запитав адаптер от разъема подключения шнура питания. Но ведь в большинстве моделей ЖК ТВ и мониторов нельзя оставлять инвертор без нагрузки — он уходит в защиту, ругается на ненормальный режим работы, как быть? Выход был стандартным для таких случаев: емкостная нагрузка подпаянная к разъемам подключения обоих ламп подсветки.

Конденсаторы 3 кВ

Номинал конденсатора составляет десятки ПикоФарад, с увеличением диагонали монитора или ЖК ТВ номинал несущественно увеличивается, точные данные вы легко найдете в интернете. Напряжение, на которое рассчитан конденсатор, составляет 3 КилоВольта, и ни в коем случае не обычная керамика, помним о том что на выходе трансформаторов инвертора питающих лампы высокое напряжение!

Схема коммутации LED ленты

Информация о подобном решении была взята ранее с одного из сайтов в интернете, ниже мы можем видеть схему включения. Вкратце поясню суть работы с одним дополнением, так как ЖК ТВ должен был быть тестовым и только периодически включаться в работу не было необходимости в регулировке яркости подсветки и я просто посадил затвор мосфета на вывод микросхемы инвертора ON/OFF, с помощью которого мы коммутировали питание нашей LED ленты.

Схема включения ШИМ инвертора ТВ

Сразу скажу, в связи с тем что ТВ был 15 дюймов, а подобные ЖК ТВ и мониторы в отличие от 17 дюймовых имеют всего по одной лампе сверху и снизу матрицы, а не по две идущие параллельно, пришлось бокорезами немного подрезать ширину ленты, буквально на пару миллиметров по всей ее длине, иначе матрицу просто не получалось собрать и защелкнуть защелки крепления.

Меняем подсветку на LED

Наконец матрица вместе с нашими ленточками была собрана, настал момент оценить качество работы — хватает ли яркости лент для нормальной подсветки изображения и другие параметры. С яркостью было все практически нормально, если она и снизилась то очень незначительно, проблема здесь была в другом: светодиоды LED ленты у нас стояли слишком разрозненно, лента была взята самая дешевая 60 светодиодов на 1 метр, причем светодиоды там стояли с промежутками и были слишком яркими для таких целей.

Попытка сэкономить на ленте и не покупать ленту с 12 светодиодами на 1 метр была ошибкой, в данной ленте светодиоды расположены в 2 раза чаще, не 6 штук на 10 см как в моем случае, а 12 штук

Достаточно было бы немного уменьшить напряжение питания ленты на 12 штук, неважно с помощью чего, резистора или понижающего DC — DC преобразователя, и мы получили бы равномерную подсветку без засветки отдельных участков матрицы

Выводы DIM и ON-OFF

Для использования в качестве тестового ТВ подобное решение как временное на какое-то время сгодится, как только надобность в данном ТВ в мастерской отпадет и телевизор будет использован по своему первоначальному назначению, как я планировал вместе с DVB-T2 приставкой на кухне дома, ленточки будут заменены.

Данные о микросхемах использованных в ТВ

Тип подсветки матрицы у телевизора LED.

Такие модели с жидкокристаллическим экраном в отличии от LCD изделий, где применяются флуоресцентные или люминесцентные лампы (HCFL — горячий и CCFL — холодный катод), подсвечиваются светоизлучающими диодами. Новый тип подсветки ЖК-матрицы в сравнении с LCD позволил уменьшить толщину конструкции и увеличить качество изображения

Основные технические моменты на которые желательно обратить внимание перед покупкой телевизора описаны в первой и второй публикации

Существует несколько типов LED подсветки жидкокристаллической матрицы: ковровая или по другому, прямая (Direct-LED) и краевая, которую еще называют торцевой (Edge-LED).

• Direct-LED (Full-LED). Ковровый тип подсветки предполагает расположение светоизлучающих диодов по всей площади матрицы. Именно такое расположение светодиодов позволяет получить равномерность подсветки и получить максимальное качественное изображение. Телевизоры с подсветкой Direct-LED имеют насыщенный уровень яркости и хорошую контрастность.
• Edge-LED. Краевой тип подсветки имеет положительные и отрицательные стороны. Почему? Дело в том, что здесь светоизлучающие диоды располагаются по краям или по бокам, а иногда и по всему периметру матрицы. Излучающий свет диодами попадает на специализированный распределитель, а после на рассеиватель и лишь потом на экран. К сожалению такое расположение светодиодов не дает полноценного локалього затемнения на отдельных участках экрана и хорошего контрастного перехода.

Безусловно торцевая конструкция позволяете уменьшить толщину всего телевизора, но это имеет свои последствия. Во-первых, за счет расположения светодиодов по периметру, а не по площади используется меньше диодов, а значит матрица подсвечивается не должным образом. Во-вторых, получить хорошее распределение света довольно сложно в более тонком корпусе. Как следствие тонкий рассеиватель не справляется с возложенной на него задачей должным образом и на выходе могут образоваться светлые пятна (засветы) на темных участках экрана.

В свою очередь, «безобидные» светлые пятна могут мешать комфортному восприятию видео с экрана телевизора. Следует сказать, что инженерные решения постепенно доводят ее до хорошего уровня.

Ремонт подсветки

Частая проблема, из-за которой телевизор LG может ничего не показывать — неисправность подсветки LED. Многие пугаются, когда узнаю от случившемся, думая, что придётся поменять ЖК экран телевизора целиком. Но, это совсем не так. Подсветка — вполне ремонт пригодная деталь.

Главный признак того, что всё дело именно в подсветке: больше ничего не показывающий дисплей, при том, что звук есть и никаких внешних повреждений не было. Каналы зачастую тоже продолжают переключаться без проблем.

Окончательно удостовериться в том, что виной всему сломанная подсветка можно, предварительно затемнив помещение с помощью штор и выключенного света. Как только в комнате станет темно, необходимо посветить любым фонариком на включённый экран с расстояния мера-двух. Изображение на нём станет видно, хотя оно будет крайне затемнённым.

Основная причина проблем с подсветкой в телевизорах LG — последовательное подключение всех диодов. Это приводит к тому, что даже при перегорании одного из них — работать перестаёт вся цепь. Для того, чтобы не работала ни одна лампочка отвечают защитные микросхемы, отключающие при малейших проблемах диодную ленту целиком.

Ремонт подсветки телевизора LG осуществляют одним из трёх способов:

• в официальном сервисном центре;
• в частной мастерской;
• самостоятельно.

Первый вариант больше всего подходит, если на момент поломки не успела истечь гарантия. Но стоит учитывать, что в официальных сервисах светодиодную подсветку не чинят отдельно от матрицы, поэтому починить без гарантии лишь первую не удастся — придётся заплатить не 12 тысяч рублей за всю матрицу. Гарантия выдаётся на сам ТВ на год, а на новые детали — до трёх месяцев. Замена подсветки телевизора LG у частного мастера возможна как дома у владельца, так и в мастерской. Стоимость такой процедуры составит от пяти сотен до пяти тысяч рублей в зависимости от количества поломавшихся диодов, их типа, размера экрана и марки самого устройства.

Но многие владельцы подобной бытовой техники предпочитают делать ремонт ЖК телевизора Элджи своими руками, поскольку это не так сложно, как кажется на первый взгляд. Набор необходимых инструментов довольно прост и их можно найти практически в любом доме:

• тестер определения работоспособности диодов;
• отвёртки необходимых размеров;
• шуруповёрт;
• бытовой фен.

Для того чтобы узнать, какая нужна марка светодиодных лент, необходимо обратиться к технической документации устройства. В ней указывают не только данные об оригинальных диодных лампах, но и типы, которыми те заменяются при необходимости.

Не забываем подготовить весь инструмент

Ремонт проводят в таком порядке:

1. Первым делом переворачивают телевизор и откручивают крепления задней панели, для того, чтобы её отсоединить. Делают это как можно аккуратнее.
2. На втором этапе отсоединяют шлейфы от плат микросхем.
3. На третьем отстёгивают удерживающие матрицу защёлки и откручивают винты.
4. Далее, снимают верхнюю часть экрана, что позволяет увидеть светодиоды.
5. Тестером проверяют полоски с ними и таким образом определяют ту, что вышла из строя.
6. На шестом этапе, включают фен на максимальную мощность и направляют его на место крепления ленты.
7. Как только клеящий состав расплавится, полоска легко отсоединится.
8. Поломанную деталь меняют на новую, продолжая удерживать температуру клеящего состава феном.
9. На девятом этапе совершают тестовое подключение к электросети. В том случае, если не обнаруживается никаких новых проблем с работой телевизора, приступают к обратной сборке, начиная с матрицы и заканчивая задней панелью.

Заключительные работы

Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов

Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже

Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.

Как проверить подсветку

Самый простой и действенный способ уже указан выше. Если при просвечивании экрана фонариком на нем видно изображение, можно даже не искать другие проблемы. Дешифраторы, система питания, сигнальные шлейфы, графические процессоры и остальные ключевые узлы работают нормально. Неполадка возникла в подсветке или блоке ее управления.

Чтобы проверить подсветку, с телевизора нужно снять практически все. Но все это можно сделать аккуратно и быстро. Проверка подсветки состоит из двух этапов.

1. Нужно убедиться, что на структуру диодов подается напряжение. Эту задачу решает LED драйвер, отдельная цепь блока питания телевизора. Если на ее выходе нет напряжения, подсветка работать не будет.
2. Если на драйвере есть напряжение, при осмотре не обнаружено мест локального перегрева, отвалившихся проводников и повреждения токоведущих дорожек, приступают к проверке каждого из кристаллов.

Хотя для работ понадобится специальное оборудование, для его эксплуатации требуются только минимальные знания и навыки. В перечень приборов входит мультиметр, паяльник (воздушная паяльная станция) и острые щупы. А вот объем знаний несколько обширнее. От ремонтника потребуется умение проверять параметры участков цепи. Не лишними будут знания о базовых значениях напряжения, с которыми работают полупроводниковые кристаллы. Понадобится также аккуратность, сноровка и уверенные навыки пайки воздушным феном. Поэтому, если всего этого нет в наличии, приступать к самостоятельному ремонту не рекомендуется. Лучше обратиться в сервис за квалифицированной помощью.

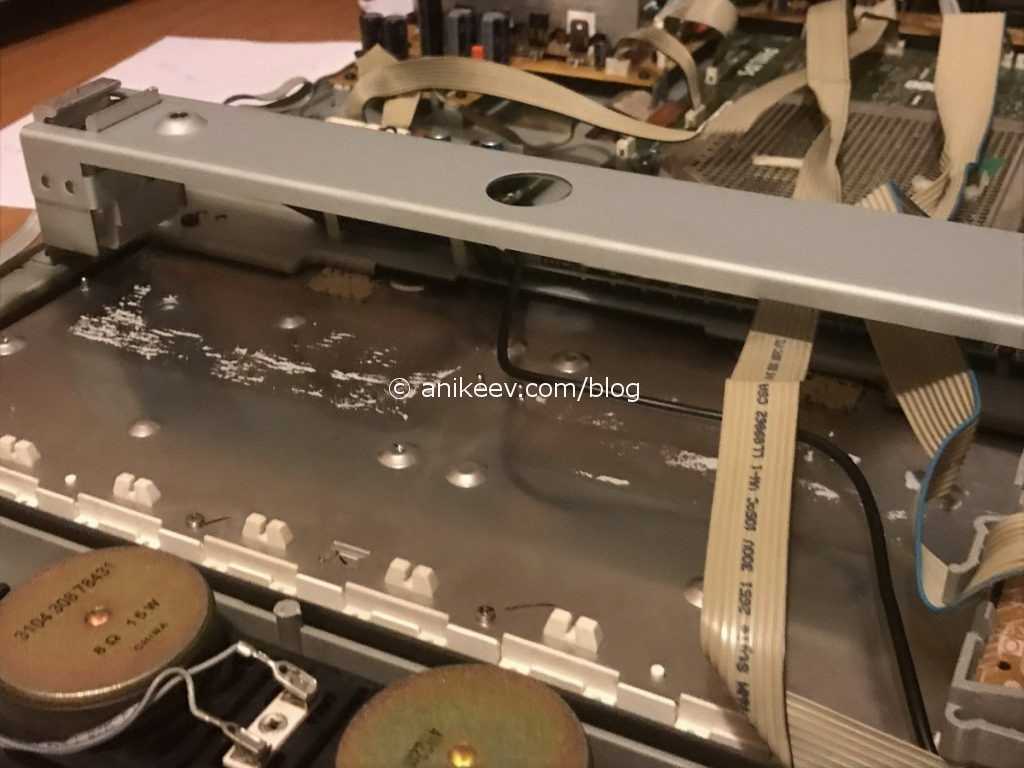

Осторожнее с матрицей!

Матрицу нельзя гнуть, поэтому будьте предельно осторожны и отложите её на ровную поверхность.

Под матрицей будет две тонкие матовые плёнки (не перепутайте их порядок), подложка из оргстекла и… Подсветка!

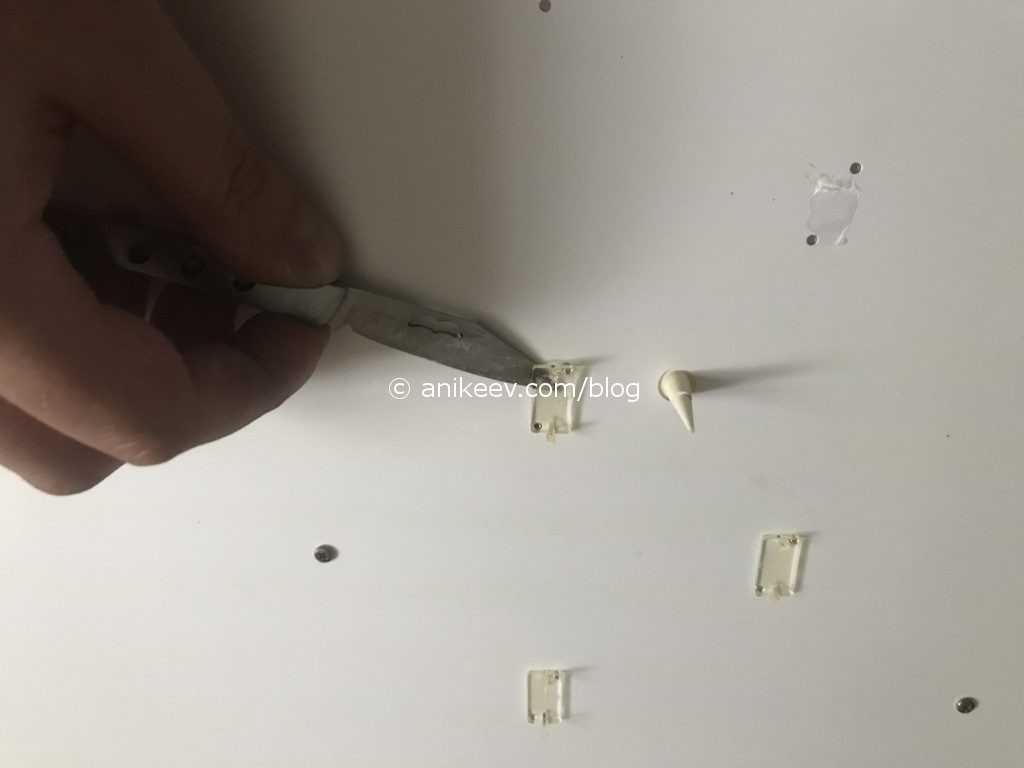

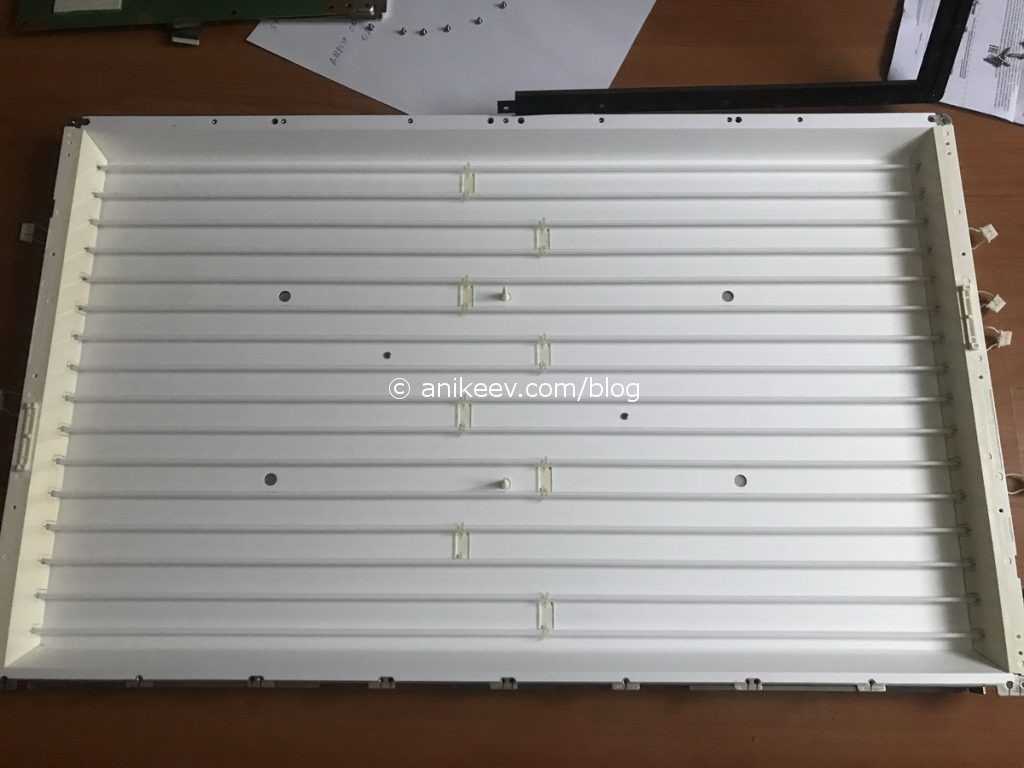

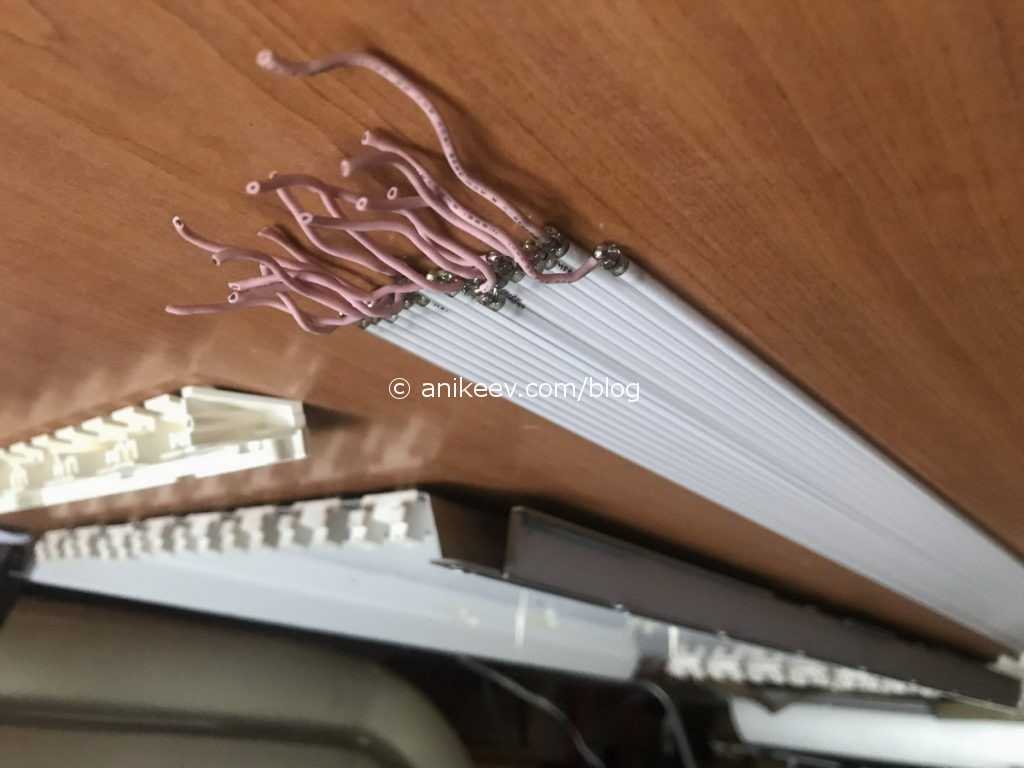

По бокам подсветка стоит в резинках, я выкусывал провода ламп и вытаскивал их из резинок (потому что иначе только выпаивать). Получилось вот так.

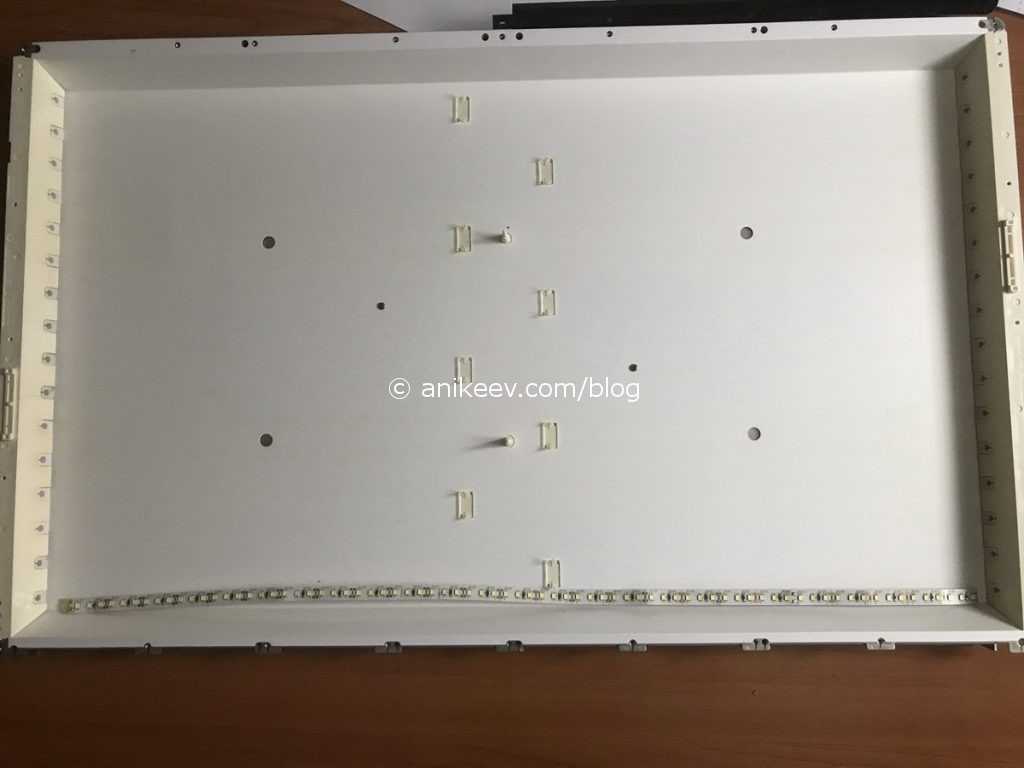

Примерим нашу ленту по месту установки.

Получилось 625мм ленты, то есть пяти метров хватит ровно на 8 отрезков. Поэтому отрезки будут находиться там, где сейчас стоят пластиковые держатели CCFL-ламп. Берём нож и снимаем держатели. Пластиковые шипы тоже выкусываем.

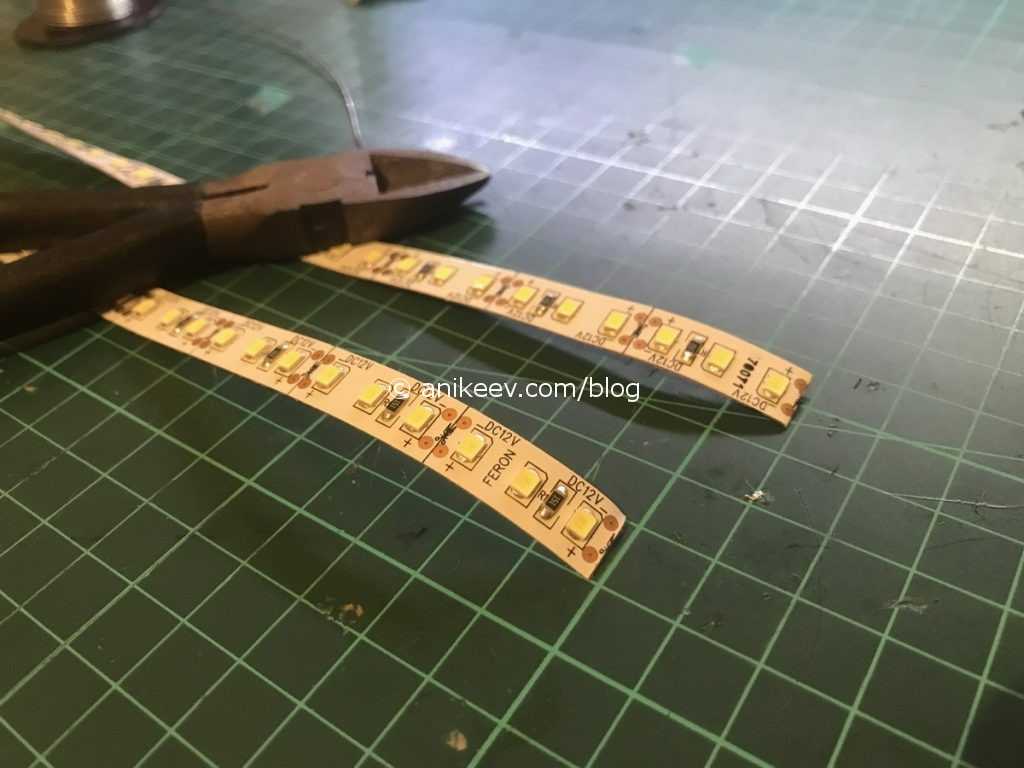

А теперь перемещаемся в лабораторию. Нарезаем ленту на 8 отрезков по 625мм каждый, укладываем змейкой и последовательно паяем. Не забывайте соблюдать полярность!

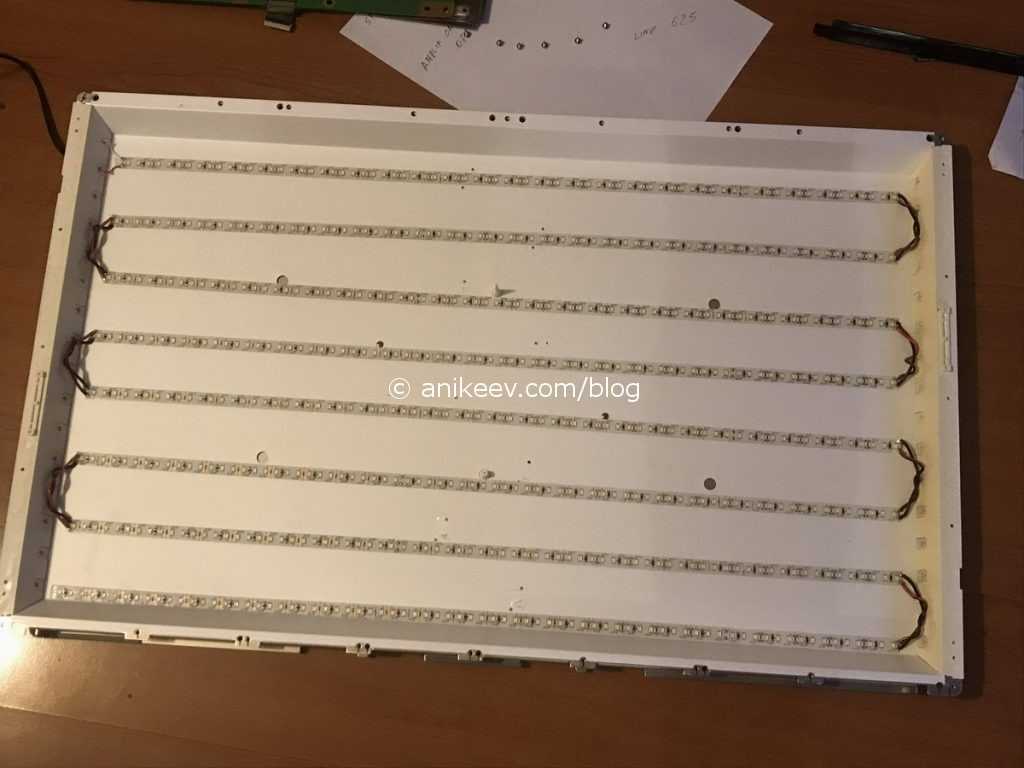

После пайки внимательно проверяем нашу змейку, проверяем полярность и только после этого приклеиваем ленту на место старой подсветки.

Получилось довольно криво. Впрочем, если выбирать между вообще неработающей и работающей хоть как, то «и так сойдёт». Теперь собираем всё в обратном порядке. От старой подсветки останутся лишние детали: инверторы, шлейфы, защитные металлические кожухи и винты крепления. А внутри телевизора станет просторнее, вот так.

Обратите внимание: я не стал укорачивать провод, идущий к подсветке. В будущем можно будет сделать на корпусе переменный резистор и управлять яркостью

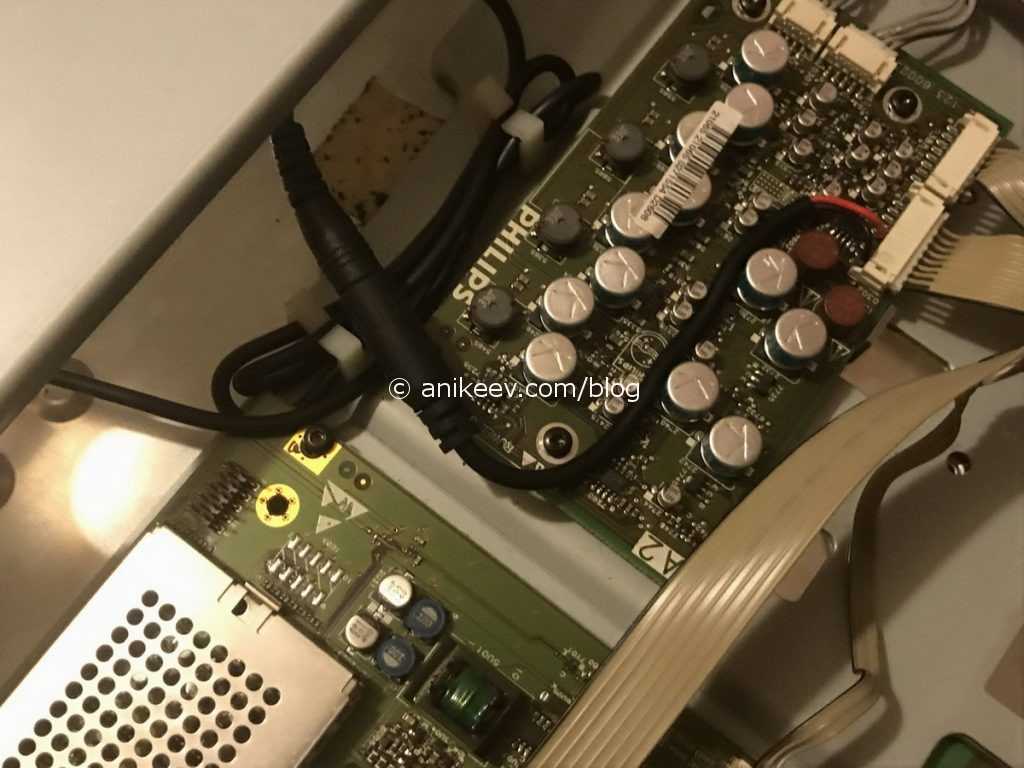

А сейчас кабель уложен в старые крепления шлейфов инвертора.

В недалёком будущем на месте инверторов сможет разместиться плата smart-tv или какой-нибудь raspberry pi, места здесь достаточно.

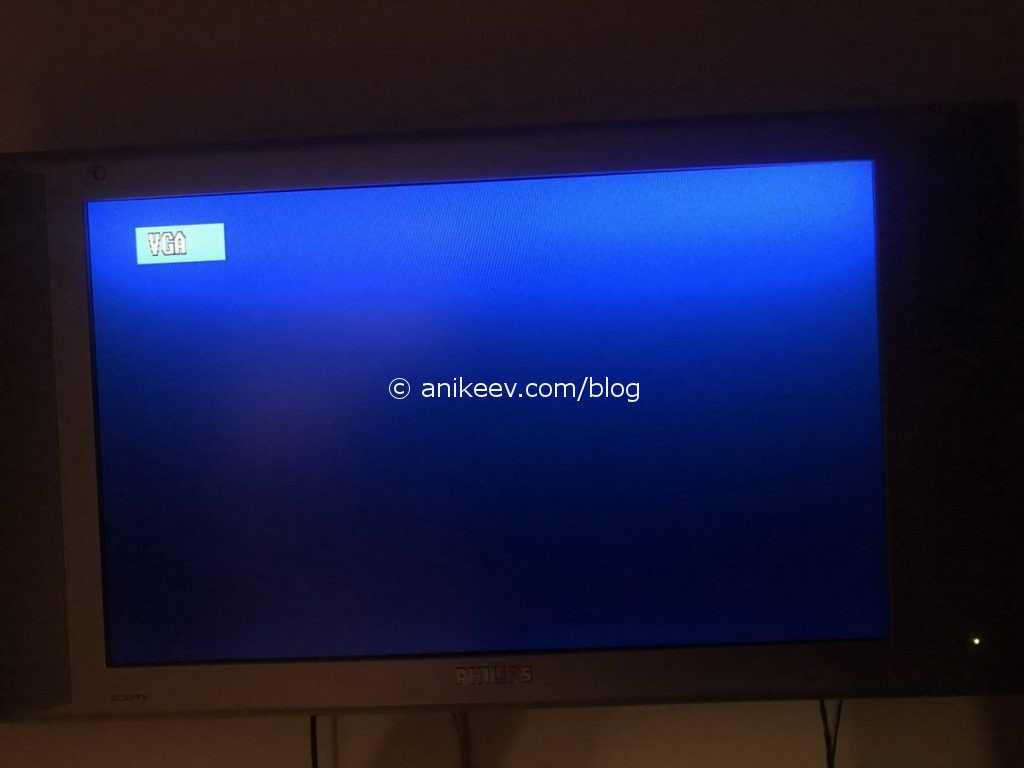

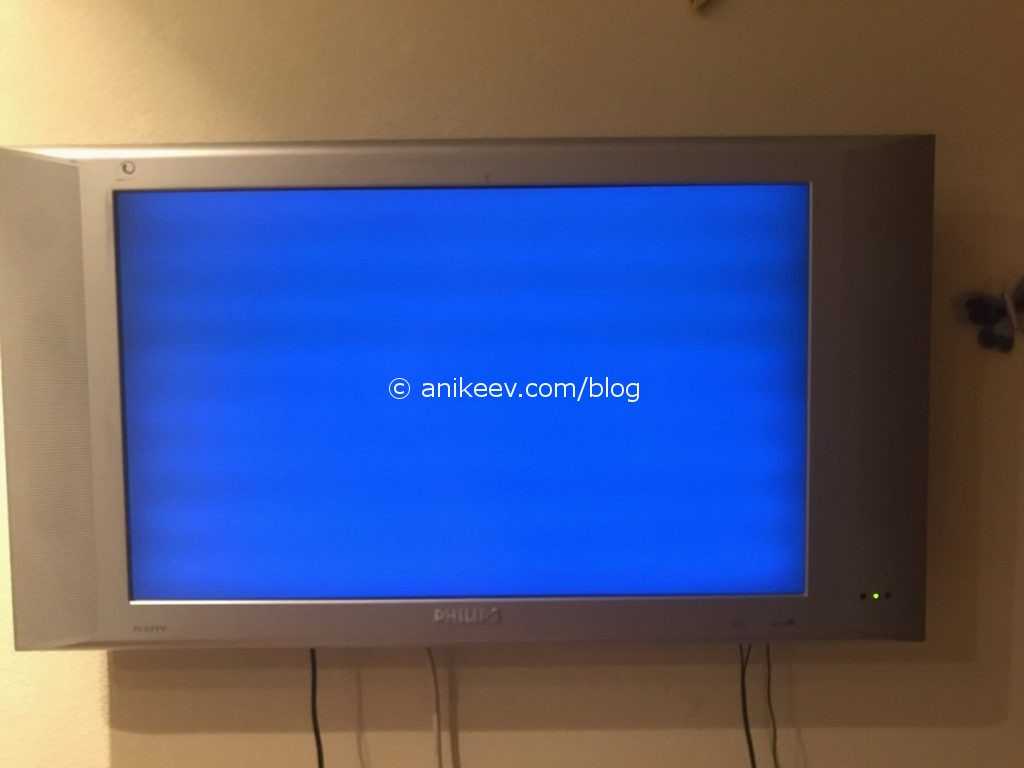

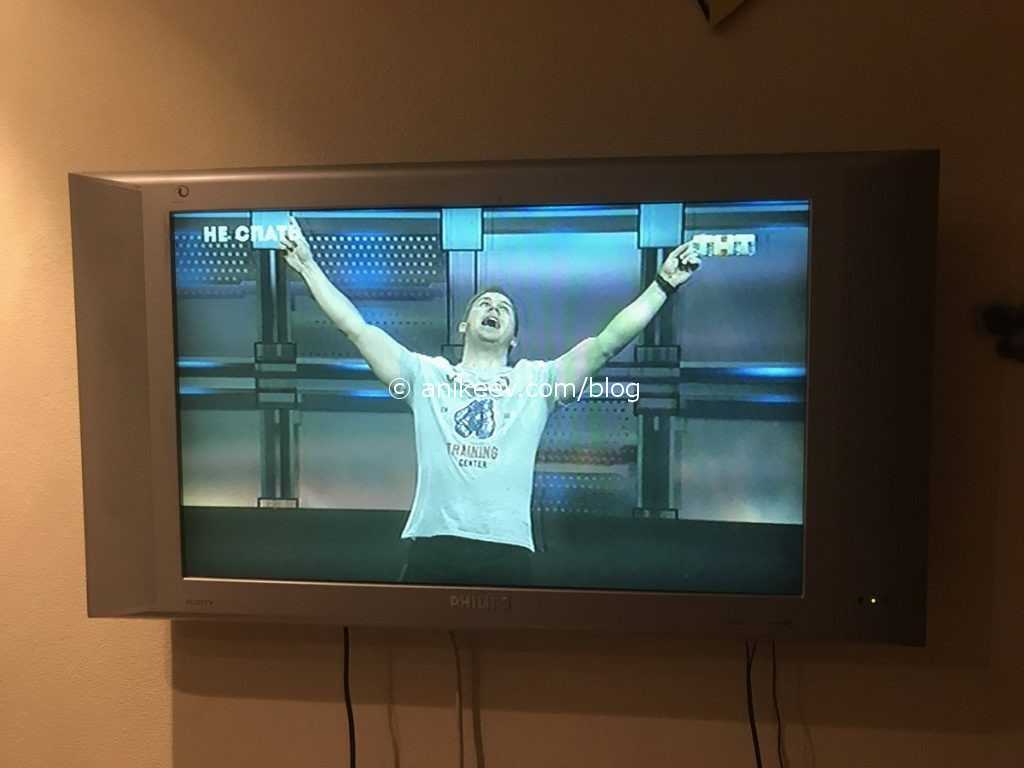

Собираем телевизор окончательно, вешаем на стену, подключаем все кабели и смотрим. В отличие от CCFL-ламп, которые светят во все стороны, светодиодная лента даёт довольно направленный свет, поэтому на однотонном фоне она неслабо заметна.

Если бы я покупал LED-ленту на алиэкспрессе, то смог бы за ту же 1000 рублей купить два пятиметровых мотка и сделать 16, а не 8 отрезков. Получилась бы более равномерная засветка. Но, как я и раньше говорил, сойдёт и так. Просто сравните с тем, что было.

LED-подсветка практически незаметна на неоднородном фоне, то есть смотреть телепередачи довольно комфортно.

Теперь о недочётах. Яркость подсветки не регулируется. Но восемь отрезков дают средний уровень яркости. Я планирую добавить ещё 5 метров подсветки, чтобы сделать её более равномерной, но… Честно скажу, повторять полную многочасовую разборку телевизора очень лениво. Возможно, когда-нибудь…

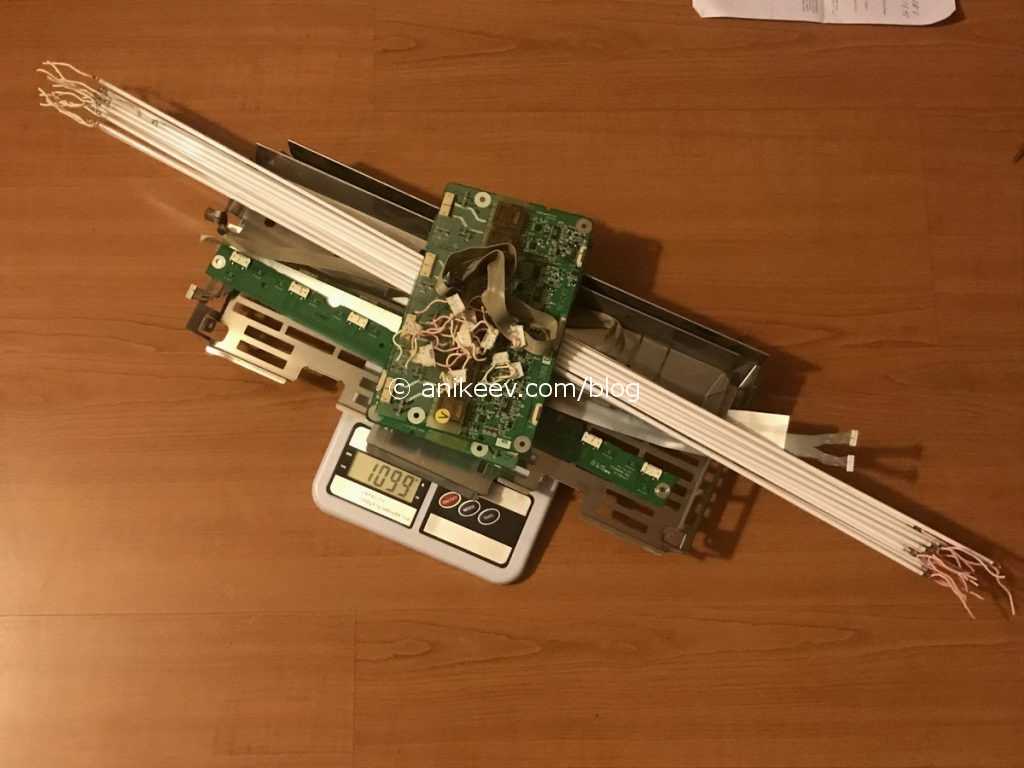

А теперь к преимуществам: телевизор похудел на 1100 грамм. Вот все лишние детали на весах.

Все эти детали я успешно продал на аукционе. И выручил 10 рублей. Но от покупателя узнал, что проблемы на 90% в лампах подсветки, то есть достаточно было их заменить… Кабы знать, где достать именно такие — я бы так и сделал.

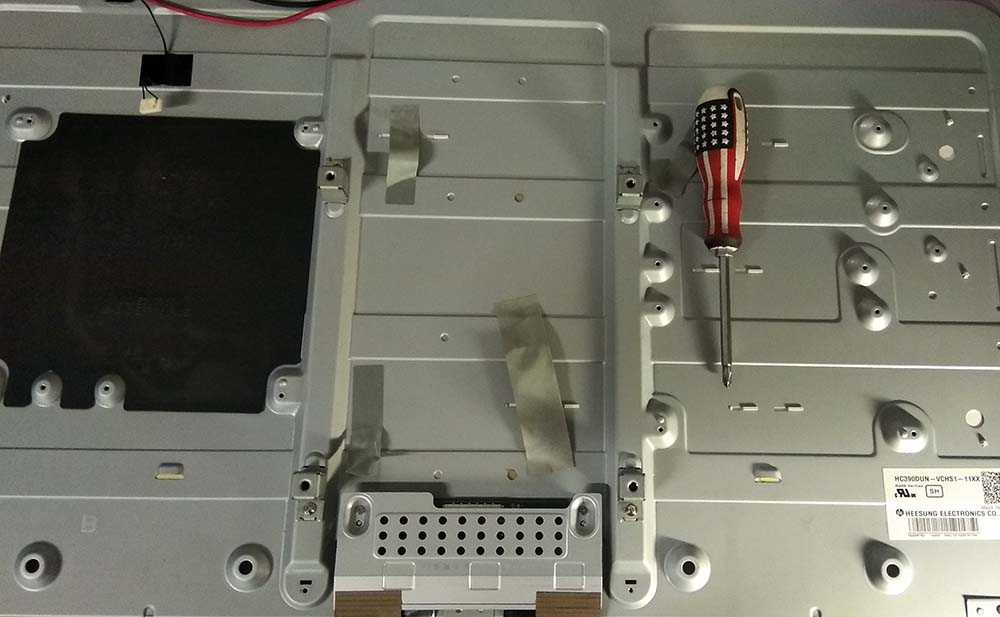

Полная разборка телевизора. Пошаговая инструкция

Подтвердив неисправность именно подсветки, приступил к полной разборке телевизора.

Сначала, отключил шлейфы идущие на плату T-CON и MAIN плату, после чего отвинтил и снял эти платы.

Отключение шлейфа на плату T-CON

Сняты платы блока питания и MAIN

Снимаем защиту платы T-CON

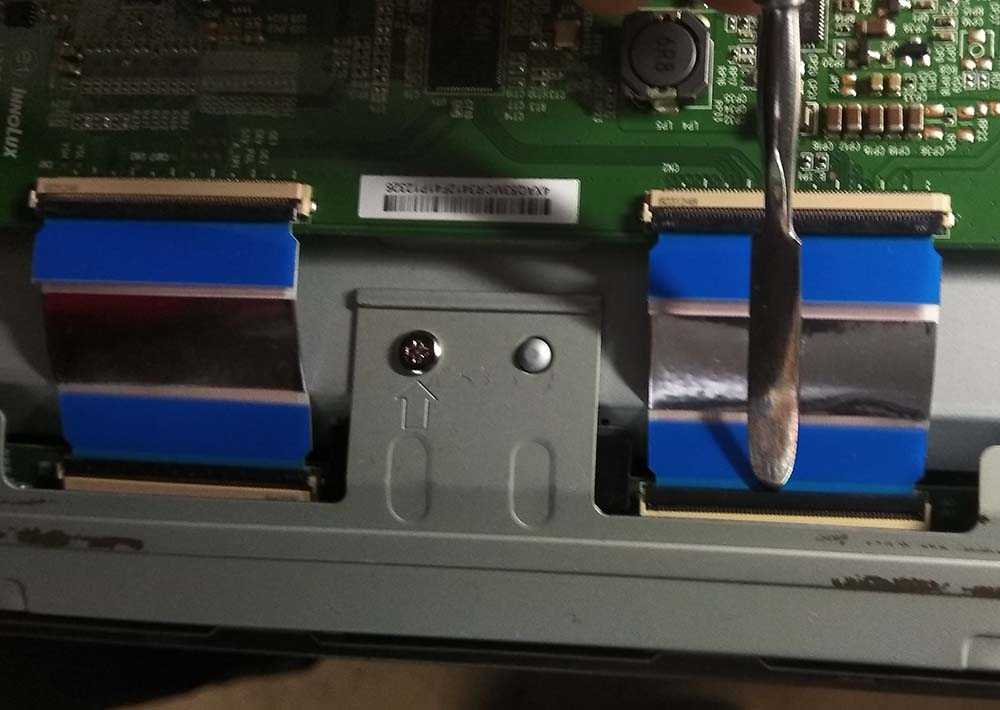

С платой  T-CON тоже проблем не появилось. Аккуратно от щелкнул шлейфы, которые шли на дешифраторы матрицы и снял плату  T-CON.

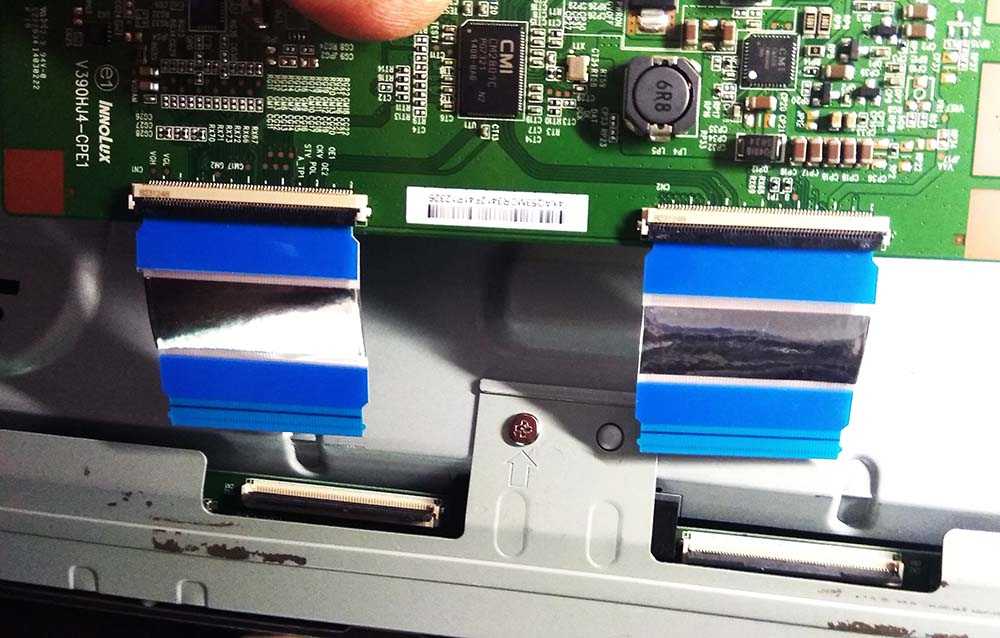

Отключение шлейфов платы T-CON

Шлейфы отключены, а плата снята

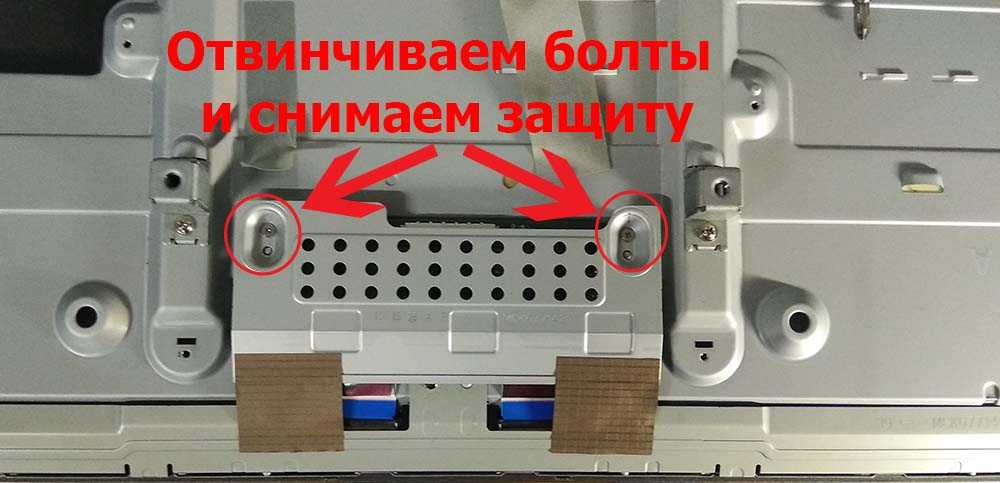

Далее, отвинтил болтики которые держали защиту дешифраторов матрицы, после чего снял ее и отложил в сторону.

Снятие планки защиты дешифраторов

ДАЛЕЕ ДЕЛАЕМ ВСЕ ОЧЕНЬ И ОЧЕНЬ ОСТОРОЖНО!!!

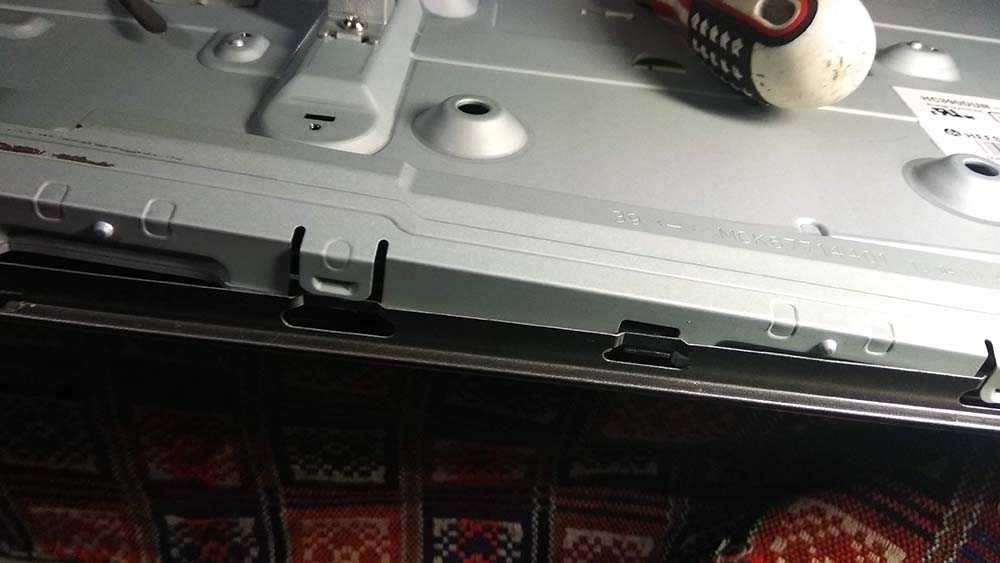

Переворачиваем корпус матрицей к верху, после чего аккуратно отщелкиваем переднюю металлическую рамку.

Если что-то сразу не снимается, ни в коем случае не применяем силу. Рассматриваем хорошо все крепления, ищем мешающую защелку, только потом снимаем рамку.

 После снятия рамки, необходимо освободить дешифраторы с резиновых держателей.

Делаем это тоже очень аккуратно, сначала освобождаем нижнюю часть дешифратора, после чего без усилий тот должен повиснуть на шлейфе.

Снимал матрицу я вместе с пластмассовой рамкой. Так как рамка плотно сидит на защелках, я нарезал с остатков тонкого пластика квадраты, и вставил под защелку, между пластмассовой частью и металлической, тем самым освободив все защелки по периметру. После этого рамка вместе с матрицей полностью снялась

Класть снятую матрицу необходимо на заранее подготовленное место, при этом уделить особое внимание шлейфам, чтобы те ни коем образом не повредить.
После снятия рамки, убираем пленки. Делаем это просто, перем за самый нижний слой (там находиться слой по типу орг

стела), и убираем с телевизора.

Теперь необходимо снять отражающую пленку. Она держится на при помощи поддерживающих клипс.

На этом разборка завершена.

Сколько стоит ремонт ЛЕД-подсветки жк-телевизора

Стоимость работ по ремонту — от 1900 рублей. В цену включено:

• разборка телевизора;
• замена неисправных светодиодов;
• сборка телевизора.

Новые светодиоды в цену не входят и оплачиваются дополнительно. Полная сумма рассчитывается мастером после диагностики телевизора. Цена зависит от марки, типа подсветки (Direct LED или EDGE LED) и количества вышедших из строя светодиодов. Вот минимальные расценки на работы по ремонту подсветки матрицы в зависимости от марки телевизора.

Марка телевизора	Стоимость* (только за работы)
Выезд мастера
AKAI	от 2000 руб.
BBK	от 2000 руб.
DAEWOO	от 2100 руб.
ERISSON	от 1900 руб.
GRUNDIG	от 2200 руб.
HITACHI	от 2500 руб.
HORIZONT	от 1900 руб.
HYUNDAI	от 1900 руб.
JVC	от 1900 руб.
LG	от 2300 руб.
LOEWE	от 3500 руб.
MYSTERY	от 1900 руб.
PANASONIC	от 2200 руб.
PHILIPS	от 2400 руб.
ROLSEN	от 2000 руб.
RUBIN	от 1900 руб.
SAMSUNG	от 2300 руб.
SHARP	от 2300 руб.
SHIVAKI	от 2000 руб.
SONY	от 2500 руб.
SUPRA	от 1900 руб.
ТHOMSON	от 2200 руб.
TOSHIBA	от 2300 руб.
Другая марка	от 1900 руб.

* Новые светодиоды и расходные материалы в цену не входят и оплачиваются дополнительно.

Выявление неисправности

Чтобы устранить неисправность, необходимо понять, действительно ли лента светодиодов является ее причиной. С этой целью нужно разобрать телеприемник и осмотреть его комплектующие.

Для диагностики нужно выполнить частичную разборку телевизионной панели и ряд замеров. Так, телевизор требуется положить вниз экраном на твердую поверхность, например, стол, накрытый покрывалом или простыней, чтобы не допустить повреждения матрицы. Далее следует снять ножку, а затем выкрутить весь крепеж, удерживающий заднюю крышку, и убрать последнюю в сторону. Если она не снимается, нужно отыскать болт, который не выкручен, и удалить его.

Теперь замеры. Сначала нужно проверить напряжение на драйвере. Если на выходе значение равно 220 вольт, это означает, что деталь исправна и подает питание на ленту. Далее нужно таким же образом провести диагностику подсветки. Если она неисправна, значение будет 100 вольт. Для ремонта пользователю потребуется снять матрицу.

Разборка ТВ и снятие матрицы 43 дюйма

Для того чтобы разобрать телевизор и добраться до светодиодов, необходимо снять переднюю рамку. Откручиваются винты по периметру, аккуратно отгибается металлическая планка и поднимается вверх. Повторить со всех четырех сторон монитора.

Ремонт LG

Извлечь матрицу не повредив шлейфы. При этом необходимо придерживать саму матрицу за край, а планку закрепить, для исключения повреждения.

Планка соединения матрицы LG

Затем демонтировать светорассеивающие фильтры. Обычно фильтры приклеены на двухсторонний скотч. Для их отклеивания применяется диэлектрическая тонкая пластиковая лопатка. Следующий шаг отсоединение отражающего фильтра.

Отсоединение отражателя

Снятие рассеивающих линз с планок, с учетом метки на корпусе линзы. Это необходимо для обратной установки линз на свои места с точной их ориентацией. Для исключения засвета на экране ТВ.

Рассеивающая линза

Отклеивание светодиодных планок. Для данной процедуры используется изопропиловый спирт и пластиковая лопатка

Важно не повредить целостность токопроводящих дорожек, покрытых белым лаком

Обратить внимание на наличие целостности дорожек под светодиодом. При наличии прогаров, заменить планку

Отсоединение планок со светодиодами

Замена светодиодов

Замена подсветки телевизора LG делается легко. Единственно в чём заключается трудность — это найти сменную планку. Её можно заказать на сайте производителя, но это дорого, да и долго ждать. Остаётся один выход – это заменить отдельные светодиоды. Для этого придётся искать их в мастерских, на рынках. Можно использовать даже паяные, с когда-то разбитых телевизоров, главное, чтобы они были в рабочем состоянии.

Еще одна подсказка, если нужны светодиоды 3В, их можно извлечь со светодиодной ленты, которые свободно продаются в магазинах. Значит, определено, сколько сгорело светодиодов, и нашлось чем их заменить. Вооружившись паяльным феном, снимают планки, которые были прикреплены производителем при помощи двухстороннего скотча, для этого прогревают эти места, тогда планки легко отходят. Чтобы было легче выпаять диод, подогревают и плату снизу. Выковыривают (выпаивают) с линзы сгоревшие диоды, припаивая новые, следя за правильным их размещением соответственно полюсам.

Линзы на заводах закрепляют компаундом. Это специальная термопластическая полимерная смола, используется как изолятор и защита. Если есть необходимость их снимать, надо быть предельно осторожными и внимательными при выполнении таких работ. Обязательно они устанавливаются на прежнее место так, чтобы сохранить прежнюю фокусировку.

Если попадается светодиод не по размеру, то есть минусовая площадка у него больше, чем плюсовая, тогда место контакта чуть подрезают, толь так станет возможным впаять его в линзу. Остальные диоды при необходимости подгоняют точно так же. На то, что повреждена краска, внимания не обращают. Новые линзы приклеиваются суперклеем.

Светодиодный ремонт подсветки ЖК ТВ закончен. Устанавливают на прежнее место все ранее снятые детали. Отремонтированный телевизор готов к работе. Подключают его к электросети. Если телик заработал, значит, ремонт удался. Также читайте, как самостоятельно починить пульт от ТВ.

Как менять диоды

Если посчастливилось купить готовые линейки от производителя — задача решается просто: они устанавливаются на место старых целиком. Даже без проверки отдельных диодов. Есть и более сложный путь. Найдя сгоревшие диоды, их вырезают вместе с участком подложки с проводниками. На это место помещают такую же деталь, получаемую из новой линейки. Все, что останется — восстановить дорожки, то есть подпаять в разрыв пару коротких проводников.

Но если в руках только набор б/у диодов или комплект с Алиэкспресс, придется повозиться.

Как снять линзу

Главное, не повредить ножки линзы. Так ее проще будет устанавливать на место. Операция проводится очень аккуратно. На фене устанавливается температура 100-120 градусов, выхлоп направляется на ленту подложки снизу. Расстояние подбирается эмпирически, обычно около 10 см. Под линзу помещают тонкую полоску пластика и легонько пытаются, как рычагом, ее поднять. Как только фен расправит клей, деталь отделится от подложки. В ходе работы рекомендуется записывать, откуда что снимается, чтобы затем сделать обратную правильную установку.

Как снять диод

Диоды также прогреваются феном. Температуру воздуха при этом устанавливают на уровне 320-350 градусов. Понять, что диод отделился, можно по расплавлению припоя по его краям. Деталь снимают пинцетом.

Как готовить посадочную площадку

После снятия старого диода, под новый готовят место. То есть удаляют лишнее олово на проводящих площадках, избавляются от потекшего флюса, все вычищают. Затем контактные точки лудят.

Как установить новый диод

Новый диод очень аккуратно пинцетом устанавливают на подготовленную площадку. Не смещая деталь и не перемещая ленту подложки, последнюю греют снизу феном. Как только будет видно расплав олова, поступление тепла прекращают. После остывания металла на контактных площадках диод готов к работе.

Возвращаем линзы на места

До окончания монтажа осталась одна операция. Делать ее нужно быстро. Возврат линз на свои места производится по записанной карте демонтажа. На ножки детали наносят суперклей. Желательно использовать гель, так как он медленнее застывает. Ножки помещают в те же точки, при этом следят, чтобы оптическая ось линзы прошла через центр полупроводникового кристалла.

Для этого подсветку подключают к драйверу и кладут сверху пластину светорассеивающего фильтра. Если она равномерно освещена, ничего делать не нужно. А вот в случае обнаружения дефектов линзу в месте их находки можно немного сдвинуть в правильную позицию.

А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:

Зачем необходима подсветка телевизора

При просмотре телевизора или работе за монитором возникает утомление глаз, которое со временем может привести к ухудшению остроты зрения, головным болям и другим недугам

Поэтому, компании, занимающиеся разработкой телевизионных устройств, уделяют особое внимание подсветке телевизоров

Грамотное распределение света позволяет глазам долго наблюдать за происходящим на экране и при этом не утомляться

С учетом того, что во многих фильмах и телепередачах цветовая гамма часто меняется, важно иметь телевизор со светодиодной подсветкой высокого качества

На сегодняшний день существует три типа систем освещения для телевизоров с технологией led:

• одноцветная;
• разноцветная;
• смешанная.

Одноцветная система свечения (White Led) была изобретена давно и сегодня уже считается устаревшей. Не уступает по качеству LCD экранам, поэтому очень популярна и используется во множестве устройств.
Разноцветная система свечения (RGB) дает огромный спектр цветов, но требует наличия мощного процессора. Это сказывается на стоимости телевизора, и не каждый производитель имеет в наличии мониторы с такой системой свечения.
Смешанный вариант под названием QD Vision подразумевает использование специальной пленки и синих светодиодов. На пленке находятся точки красного и синего цветов, которые при взаимодействии со светодиодами дают нужный цвет для подсветки матрицы телевизора.
Для создания правильного освещения, следует правильно разместить лампы.

Существуют две разновидности технологии Led, подразумевающие различное размещение светодиодов:

• Edge LED;
• Direct LED.

Технология Edge применяется в мониторах с одноцветной системой свечения. В зависимости от размеров экрана, лампы расположены по бокам, по всему периметру или по нижней части.

Данная технология нашла широкое применение в экранах малой толщины, но имеет один недостаток – в некоторых моделях видны просветы, то есть более яркие участки. Устранить это можно, если поставить рамку со светорассеивателем, но это отразится на стоимости, поэтому не все производители устанавливают ее в бюджетные модели.

В случае использования технологии Direct, лампы размещают за всей поверхностью экрана, не на матрице, а за ней. Возможно применение разноцветных диодов

Свет в этом случае получается однородным, что хорошо благоприятно сказывается на просмотре – глаза не устают.
Помимо света, излучаемого телевизором, важно наличие у устройства такой функции, как фоновая подсветка. Она размещается за телевизором и отображает вокруг него дополнительные участки света

Главная особенность эмбилайт – умная динамическая подсветка, которая меняет яркость и цвет освещения в зависимости от происходящего на экране.
Но что делать тем, у кого нет телевизора с запатентованной подсветкой Philips? На современных телевизорах LG, Sony, Samsung и других известных производителей есть аналогичные фоновые подсветки. Кроме того, можно сделать фоновую подсветку телевизора своими руками с помощью светодиодной ленты. клея и блока питания.

Готовые наборы также можно приобрести в специализированных магазинах. Светодиодная лента для подсветки клеится сзади телевизора по всему периметру. Питание осуществляется через специальный блок напряжением 5-12 В.

Преимущества LED-подсветки

И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.

1. Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
2. Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
3. Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
4. Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
5. У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.

Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.

Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.
