В настоящее время большинство самодельных УКВ-ЧМ радиовещательных приемников строится либо на микросхемах с низкой ПЧ («легендарная» — К174ХА34) или по схеме с высокой ПЧ на импортной ТА2003 или других аналогах. Вся эта база предназначена для построения ЧМ-трактов «ширпотребовского» класса, то есть, высокого качества звучания от этих приемников ждать нет смысла, поскольку, там основное тех. задание — сделать как можно более простой и легко повторяемый тракт с более или менее приемлемыми характеристиками. Конечно, дорогая промышленная аппаратура строится на другой базе. В то же время, за годы существования радиолюбительства в СССР и России было разработано много интересных решений, позволяющих используя, сейчас относительно доступную отечественную элементную базу, строить УКВ-ЧМ приемные тракты с очень высокими показателями по качеству выходного аудиосигнала.

Настройка

Приемник достаточно неприхотлив и при правильной сборке начинает работать сразу. Тем не менее есть ряд общих рекомендаций по его настройке.

1. После включения проверяют наличие накала ламп. Если накала нет, то следует проверить исправность лампы или искать обрыв/замыкание в цепи накала. Нити подогревателей прогретой лампы должны светиться оранжевым.
2. Следует проверить наличие анодных напряжений. Некоторые напряжения указаны на схеме.
3. Проверь режим работы ламп, установив требуемые напряжения в катодной цепи. Если отклонения существенны (больше 50%), следует подобрать соответствующие резисторы.
4. Проверь работу УНЧ: при прикосновении к движку резистора пальцем должен слышаться характерный шум в динамике. Проверить работу УПЧ без осциллографа сложнее, но, если напряжения установлены верно и ошибок при сборке нет, он будет работать.
5. Проверь работу смесителя. Когда вращаешь ручку управления режимом работы смесителя в месте начала генерации, должен появляться шум в динамиках.
6. Проверь работу УВЧ: при касании антенного входа отверткой в динамиках раздаются характерные щелчки.

Если все работает, то ручкой регулировки режима смесителя получаем появление шума в динамиках, после чего переменным конденсатором настраиваемся на радиостанцию. Затем более точной подстройкой режима смесителя и частоты добиваемся наилучшего качества приема. В этом помогает индикатор настройки. Все! Можно наслаждаться теплым ламповым звуком. Качество звучания этого приемника оказалось достаточно хорошим, во всяком случае, с качеством звучания сверхрегенератора оно не сравнится.

Ну и напоследок самое интересное, то, ради чего все и затевалось, — осциллограммы сигнала в разных точках схемы. Осциллограмм работ смесителя у меня нет по причине того, что щупы осциллографа сильно влияют на режим его работы, поэтому начнем с УПЧ.

Рассмотрим сигнал на входе и выходе первого каскада УПЧ. На осциллограмме входного (снизу) сигнала видно, что из смесителя, кроме сигнала ПЧ, проходит высокочастотный шум, и его амплитуда даже больше амплитуды нужного сигнала. Но это не страшно, так как он отфильтруется полосой пропускания каскада. И действительно, в осциллограмме выходного сигнала виден только сигнал ПЧ с амплитудой около 200 МВ

Обрати внимание, что у осциллограмм разный масштаб. Из этих осциллограмм можно увидеть, что реальный коэффициент усиления каскада составляет около 30 против расчетных 80

Сигнал на входе и выходе первого каскада УПЧ

Уже в этом месте с помощью осциллографа можно увидеть настройку на станцию, что выглядит как повышение амплитуды сигнала и пульсирующее изменение его частоты (частотная модуляция).

Частотная модуляция сигнала ПЧ

Далее посмотрим на работу второго каскада УПЧ. Тут все просто и понятно, входной сигнал усиливается примерно в 30 раз, и на выходе мы получаем уже около 5 В.

Сигнал на входе и выходе второго каскада УПЧ

После второго каскада сигнал попадает в ограничитель, в котором он дополнительно усиливается и амплитуда ограничивается на уровне 70 В. Здесь хорошо видно подавление паразитной амплитудной модуляции и почти меандр на выходе.

Сигнал на входе и выходе ограничителя

Также тут можно посмотреть на частотную модуляцию.

Частотная модуляция в ограничителе

Теперь взглянем на осциллограммы работы счетного детектора. Видно, что на каждом восходящем фронте сигнала из ограничителя регенерируется импульс примерно одинаковой длительности и амплитуды.

Импульсы в счетном детекторе

Также здесь отчетливо видна частотная модуляция. Например, изменение частоты входного сигнала меняет частоту следования импульсов на выходе детектора.

Импульсы в счетном детекторе

Затем импульсы идут на интегрирующую RC-цепочку, что приводит к формированию низкочастотного сигнала на выходе. На осциллограмме отчетливо видно влияние частотной модуляции на выходной сигнал.

Формирование звукового сигнала

Суммарно работа детектора выглядит так, как показано на рисунках ниже. Здесь видно, что аудиосигнал несколько запаздывает относительно модулированной ПЧ, это связано с интегрирующей RC-цепочкой.

Работа ЧМ-детектора

C детектора сигнал идет на первый каскад УЗЧ, где он усиливается, а кроме того, отфильтровываются остаточные шумы из детектора.

Работа первого каскада УЗЧ

На этом можно и остановиться.

Вступление

Прошло немало времени и теперь этот приемник не включить в розетку, поскольку проводники потеряли свою гибкость и при изгибе просто ломаются да и внутри непонятно что уже творится. Я взялся исправить эту ситуацию…

Принеся этот аппарат к себе домой я бросился в интернет на поиски описания и схемы данного лампового приемника. Радиоприемник представляет собой трехламповый супергетеродин, который рассчитан на прием радиостанций в средневолновом(СВ) и длинноволновом(ДВ) диапазоне. Да-да, именно СВ-ДВ, ни о каких УКВ и FM диапазонах тогда и речи даже не было, высокочастотные диапазоны еще не были покорены настолько чтобы массово производить радиоприемники, высокочастотные контуры(катушки+конденсаторы) были трудны в изготовлении и использовании.

Сверхгенеративное устройство на FM-диапазоны

FM-приёмник, собранный по модели Е. Солодовникова, несложен в сборке, но обладает высокой чувствительностью (до 1 мкВ). Такие устройства используют для высокочастотных сигналов (более 1МГЦ) с амплитудной модуляцией. Благодаря сильной положительной обратной связи коэффициент возрастает до бесконечности, и схема переходит в режим генерации. По этой причине происходит самовозбуждение. Чтобы его избежать и использовать приёмник как высокочастотный усилитель, установите уровень коэффициента и, когда дойдет до этого значения, резко снизьте до минимума. Для постоянного мониторинга усиления можно использовать генератор пилообразных импульсов, а можно сделать проще.

На практике нередко в качестве генератора выступает сам усилитель. С помощью фильтров (R6C7), выделяющих сигналы низких частот, ограничивается проход ультразвуковых колебаний на вход последующего каскада УНЧ. Для FM-сигналов 100-108 МГц катушка L1 преобразуется в полувиток с сечением 30 мм и линейной частью 20 мм при диаметре провода 1 мм. А катушка L2 содержит 2-3 витка диаметром 15 мм и провод с сечением 0,7 мм внутри полувитка. Возможно усиление приёмника для сигналов от 87,5 МГц.

Принцип работы радиоприёмников

В самом общем виде радиоприёмники СССР работали по следующей схеме:

1. Из-за колебаний электромагнитного поля в антенне появляется переменный ток.
2. Колебания фильтруются (селективность) для отделения информации от помех, т. е. из сигнала выделяется его важная составляющая.
3. Полученный сигнал преобразуется в звук (в случае радиоприёмников).

По схожему принципу появляется изображение на телевизоре, передаются цифровые данные, работает радиоуправляемая техника (детские вертолёты, машинки).

Первый приёмник был больше похож на стеклянную трубку с двумя электродами и опилками внутри. Работа осуществлялась по принципу действия зарядов на металлический порошок. Приёмник обладал огромным по современным меркам сопротивлением (до 1000 Ом) из-за того, что опилки плохо контактировали между собой, и часть заряда проскакивала в воздушное пространство, где рассеивалась. Со временем эти опилки были заменены колебательным контуром и транзисторами для сохранения и передачи энергии.

В зависимости от индивидуальной схемы приёмника сигнал в нём может проходить дополнительную фильтрацию по амплитуде и частоте, усиление, оцифровку для дальнейшей программной обработки и т. д. Простая схема радиоприёмника предусматривает единичную обработку сигнала.

Терминология

Колебательным контуром в простейшем виде называются катушка и конденсатор, замкнутые в цепь. С помощью них из всех поступающих сигналов можно выделить нужный за счёт собственной частоты колебаний контура. Радиоприемники СССР, как, впрочем, и современные устройства, основаны на этом сегменте. Как все это функционирует?

Как правило, питание радиоприёмников происходит за счёт батареек, количество которых варьируется от 1 до 9. Для транзисторных аппаратов широко используются батареи 7Д-0.1 и типа «Крона» напряжением до 9 В. Чем больше батареек требует простая схема радиоприёмника, тем дольше он будет работать.

По частоте принимаемых сигналов устройства делятся на следующие типы:

1. Длинноволновые (ДВ) — от 150 до 450 кГц (легко рассеиваются в ионосфере). Значение имеют приземлённые волны, интенсивность которых уменьшается с расстоянием.
2. Средневолновые (СВ) — от 500 до 1500 кГц (легко рассеиваются в ионосфере днём, но ночью отражаются). В светлое время суток радиус действия определяется приземлёнными волнами, ночью — отражёнными.
3. Коротковолновые (КВ) — от 3 до 30 МГц (не приземляются, исключительно отражаются ионосферой, поэтому вокруг приёмника существует зона радиомолчания). При малой мощности передатчика короткие волны могут распространяться на большие расстояния.
4. Ультракоротковолновые (УКВ) — от 30 до 300 МГц (имеют высокую приникающую способность, как правило, отражаются ионосферой и легко огибают препятствия).
5. — от 300 МГц до 3 ГГц (используются в сотовой связи и Wi-Fi, действуют в пределах видимости, не огибают препятствия и распространяются прямолинейно).
6. Крайневысокочастотные (КВЧ) — от 3 до 30 ГГц (используются для спутниковой связи, отражаются от препятствий и действуют в пределах прямой видимости).
7. Гипервысокочастотные (ГВЧ) — от 30 ГГц до 300 ГГц (не огибают препятствий и отражаются как свет, используются крайне ограниченно).

При использовании КВ, СВ и ДВ радиовещание можно вести, находясь далеко от станции. УКВ-диапазон принимает сигналы более специфично, но если станция поддерживает только его, то слушать на других частотах не получится. В приёмник можно внедрить плейер для прослушивания музыки, проектор для отображения на удалённые поверхности, часы и будильник. Описание схемы радиоприёмника с подобными дополнениями усложнится.

Внедрение в радиоприёмники микросхемы позволило значительно увеличить радиус приёма и частоту сигналов. Их главное преимущество в сравнительно малом потреблении энергии и маленьком размере, что удобно для переноса. Микросхема содержит все необходимые параметры для понижения дискретизации сигнала и удобства чтения выходных данных. Цифровая обработка сигнала доминирует в современных устройствах. были предназначены только для передачи аудиосигнала, лишь в последние десятилетия устройство приёмников развилось и усложнилось.

Постановка задачи

О ста­били­зации час­тоты и инди­кации я уже написал, это понят­но. Но есть еще один важ­ный момент: у при­емни­ков с низ­кой ПЧ име­ется труд­ноиз­лечимая проб­лема — зер­каль­ный канал. А про­явля­ет себя эта проб­лема, ког­да надо при­нять сла­бую стан­цию, рядом с которой находят­ся две силь­ные. В резуль­тате мы слы­шим сиг­нал силь­ной стан­ции, задева­ющий зер­каль­ный канал.

Эф­фектив­но бороть­ся с этим мож­но толь­ко повыше­нием ПЧ, нап­ример до стан­дар­тно­го зна­чения 10,7 МГц, а с такой ПЧ уже сле­дует исполь­зовать дроб­ный детек­тор. На том и порешим. В ито­ге вырисо­выва­ется при­емник с циф­ровым гетеро­дином, инди­каци­ей и клас­сичес­ким (поч­ти) лам­повым трак­том.

Внешний вид приемника и принципиальная схема

Схема есть, из нее понятно что в приемнике должно быть четыре лампы: 2 лампы (6И1П) на приемный тракт, 1 лампа (6П14П) для УНЧ и кенотрон 6Ц4П на выпрямитель. Выходная мощность УНЧ составляет порядка 0,5 Ватта, что вполне достаточно для громкого прослушивания радиопередач. при потреблении от сети 127-220В мощность 40 Ватт. Цена радиоприемника (на 1961 год) составляла 28 руб. 15 коп. (по нынешним меркам примерно 300-400 грн, 40-50 долларов)

Рис. 1. Радиоприемник Стрела, самодельная спиральная антенна и сетевая вилка.

Рис. 2. Радиоприемник Стрела, вид спереди

Рис. 3. Радиоприемник Стрела, вид сзади

Супергетеродин

Супергетеродинный приемник, в отличие от приемника прямого усиления, предполагает преобразование принимаемого сигнала в промежуточную частоту, на которой выполняется селекция. Такое решение позволяет сократить количество перестраиваемых элементов, что значительно облегчает задачу.

Блок-схема типичного гетеродинного приемника

На схеме хорошо видно, что принимаемый сигнал усиливается и поступает в смеситель, туда же подается выход с гетеродина (вспомогательного генератора). В результате сигнал смесителя содержит биения, частота которых равна разности принимаемого сигнала и сигнала гетеродина. Из смесителя поток попадает в полосовой фильтр, который выделяет сигнал промежуточной частоты.

Именно в этом месте выполняется селекция. Далее промежуточная частота усиливается и поступает в детектор, выделяющий аудиосигнал. Последний преобразовывается УНЧ и подается на динамик или наушники. Схема в целом достаточно сложная, но зато она выигрывает с точки зрения стабильности работы.

Можно ли в этой схеме что-нибудь упростить? Да, можно! Если сделать промежуточную частоту достаточно низкой (~200 кГц), то полосовой фильтр можно заменить фильтром низких частот, что существенно упрощает конструкцию (собственно, так работает микросхема К174ХА34). А еще упростить схему можно? Конечно! Можно совместить смеситель с гетеродином, подобные приемники еще называют автодинами.

Схемы простейших приёмников

Схема простейшего радиоприёмника для сборки дома была разработана ещё во времена СССР. Тогда, как и сейчас, устройства разделялись на детекторные, прямого усиления, прямого преобразования, супергетеродинного типа, рефлексные, регенеративные и сверхрегенеративные. Наиболее простыми в восприятии и сборке считаются детекторные приёмники, с которых, можно считать, началось развитие радио в начале 20-ог века. Наиболее сложными в построении стали устройства на микросхемах и нескольких транзисторах. Однако если вы разберетесь в одной схеме, другие уже не будут представлять проблемы.

Конструкция приемника

Конструктивно приемник выполнен навесным монтажом внутри сборной алюминиевой коробки размером 50 х 120 х 240 мм. Крышка изготовлена из алюминия толщиной 2,5 мм, стенки и дно — из алюминия толщиной 1 мм. Дном можно пренебречь, но это несколько ухудшит стабильность работы приемника. На крышке расположены восемь панелек для ламп (одна из них осталась незадействованной), также на ней закреплен трансформатор УЗЧ и переменный конденсатор.

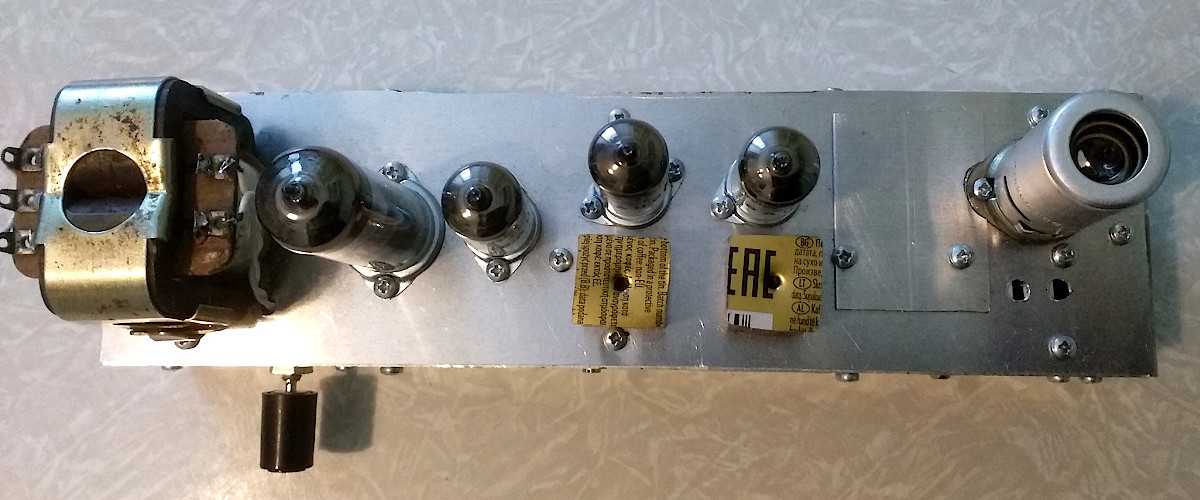

FM-радиоприемник на лампах. Вид сверху

Шасси соединено с общим проводом, внутри размещены шины из медной проволоки диаметром 2 мм, соединенные с шасси и играющие роль общего провода. Монтаж навесной. Конечно, туда стоило добавить несколько стоек с лепестками контактов, но я поленился.

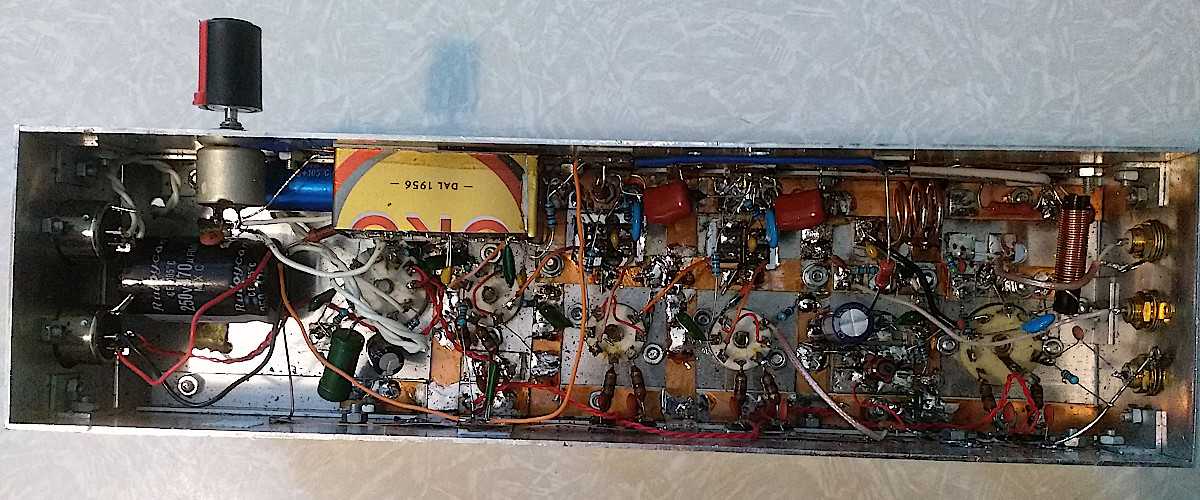

FM-радиоприемник на лампах. Вид снизу.

На передней стенке закреплены резисторы регулировки громкости и режима работы смесителя, туда же выведена ручка переменного конденсатора.

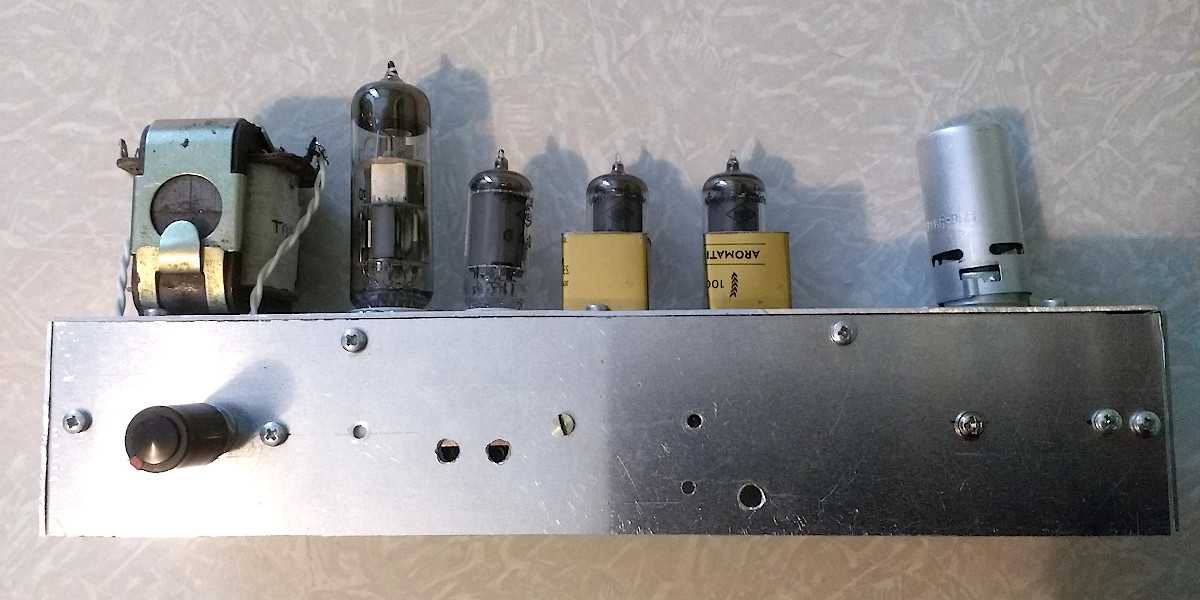

FM-радиоприемник на лампах. Вид спереди.

На задней стенке закреплены разъемы блока питания, динамика и антенны.

FM-радиоприемник на лампах. Вид сзади.

Блок питания выполнен в отдельном корпусе, но такое исполнение не принципиально. Правильнее было бы немного увеличить размеры девайса и смонтировать блок питания в одном корпусе с ним (трансформатора на 100 Вт хватит с избытком). Впрочем, это можно рассматривать как фичу: в двадцатых годах прошлого века блоки питания тоже часто делали отдельными.

Блок питания радиоприемника

Дроссели, примененные в приемнике, самодельные. Дроссели в цепи накала наматываются на резисторы 0,25 Вт сопротивлением больше 100 К и включают 150 витков эмалированного провода диаметром 0,12 мм. Высокочастотные дроссели представляют собой 75 см (четверть длинны волны на 100 МГц) эмалированного провода диаметром 0,7 мм, намотанного на бумажный каркас диаметром 5 мм. Контурная катушка содержит четыре витка эмалированного провода диаметром 2 мм.

Современные радиоприёмники

Современные аппараты очень похожи на радиоприёмники СССР: они используют ту же антенну, на которой возникают слабые электромагнитные колебания. В антенне появляются высокочастотные колебания от разных радиостанций. Они не используются непосредственно для передачи сигнала, но осуществляют работу последующей цепи. Сейчас такой эффект достигается с помощью полупроводниковых приборов.

Широкое развитие приёмники получили в середине 20-го века и с тех пор непрерывно улучшаются, несмотря на замену их мобильными телефонами, планшетами и телевизорами.

Общее устройство радиоприёмников со времён Попова изменилось незначительно. Можно сказать, что схемы сильно усложнились, добавились микросхемы и транзисторы, стало возможным принимать не только аудиосигнал, но и встраивать проектор. Так приёмники эволюционировали в телевизоры. Сейчас при желании в аппарат можно встроить всё, что душе угодно.

Ограничитель и счетный детектор

Последний каскад УПЧ — ограничитель, от первых двух его отличает пониженное напряжение питания и малое напряжение смещения на управляющей сетке 1 В. Из-за такого режима и достаточно сильного сигнала, приходящего на вход (до нескольких вольт), каскад работает практически в ключевом режиме с сеточным током. Наличие последнего нам удобно как источник отрицательного напряжения, пропорционального величине сигнала, которое используется для индикатора настройки и АРУ.

То есть при наличии сеточного тока происходит отсечка положительных полуволн сигнала и с сетки можно снять отрицательное напряжение. А ключевой режим дает практически меандр на выходе с амплитудой примерно 70 В. Ограничитель, помимо прочего, позволяет подавить паразитную амплитудную модуляцию, что положительно сказывается на качестве звучания.

Затем следует формирователь импульсов. Он состоит из конденсатора и двух диодов. Через один диод конденсатор заряжается, а через второй идет разряд на резистор. Так как емкость конденсатора мала, то за время одного импульса конденсатор успевает полностью зарядиться (восходящий фронт), а затем полностью разрядиться (нисходящий фронт). За счет этого и достигается формирование импульсов примерно одинаковой длительности. Форма этих импульсов, конечно, далека от меандра и больше похожа на пилу, которую я завсегда смогу отличить от сойки, когда ветер южный, а погода — ясная.

Если усложнить схему, можно получить импульсы более приглядной формы, но профит от этого небольшой. Далее эти импульсы поступают на RS ФНЧ, похожий на тот, что был на выходе смесителя, только у этого фильтра частота среза ниже. И на его выходе мы имеем желанный аудиосигнал, а остаточные пульсации с частотой ПЧ отфильтруются полосой пропускания первого каскада УЗЧ. Во всяком случае, на осциллограммах сигнала на сетке оконечного каскада УЗЧ их не видно.

УЗЧ

Особо расписывать УЗЧ не вижу смысла, так как он выполнен по типичной схеме, которых в интернете великое множество. Схема совершенно обычная: предусилитель на триодной части 6Ф5П и оконечный каскад на пентодной части ее же. Почему именно 6Ф5П? Потому что у меня был трансформатор ТВЗ-1-9, который рассчитан на работу с лампами 6П14П и 6Ф5П. В сущности, усилитель может быть любой, детектор на выходе дает сигнал до нескольких вольт, а этого вполне достаточно, чтобы раскачать УЗЧ. Ориентировочная мощность моего усилителя составляет 3 Вт, этого хватает для наглядной демонстрации работы приемника.

Конструкция

Так как будет исполь­зована дос­таточ­но высокая ПЧ, конс­трук­ции сле­дует уде­лить осо­бое вни­мание. Мон­таж про­изво­дит­ся на алю­мини­евом шас­си раз­мерами 260 × 70 × 50 мм. Впро­чем, кор­пус мож­но сде­лать и поболь­ше, тог­да будет мень­ше воз­ни с плот­ным мон­тажом. Кор­пус набор­ный и сос­тоит из пяти алю­мини­евых панелей тол­щиной 1,2 мм. Панели соеди­няют­ся меж­ду собой алю­мини­евы­ми угол­ками на вин­тах M3. Луч­ше, конеч­но, сог­нуть из цель­ного лис­та п‑образное шас­си и прик­рутить к нему боковин­ки, будет и проч­нее, и сим­патич­ней, но у меня под рукой не ока­залось лис­тогиба.

warning

Че­лове­чес­кие кос­ти по твер­дости не слиш­ком отли­чают­ся от алю­миния. Его цир­куляр­ка режет дос­таточ­но лег­ко, поэто­му, если зазевать­ся, мож­но уко­ротить пару паль­цев. Будь вни­мате­лен и осто­рожен.

Сам кор­пус исполь­зует­ся как общий про­вод, а для более удоб­ной пай­ки к нему прик­ручены полосы из мед­ной фоль­ги. Кон­денса­торы в цепях питания и раз­делитель­ные кон­денса­торы дол­жны быть рас­счи­таны минимум на 200 В при нап­ряжении питания 180 В, а луч­ше взять еще боль­ший запас.

От­дель­ного упо­мина­ния зас­лужива­ют кон­турные кон­денса­торы. Дело в том, что при работе лам­пы замет­но наг­рева­ются, а с ними — кор­пус при­емни­ка и, соот­ветс­твен­но, кон­денса­торы в кон­турах. Из‑за это­го час­тота уплы­вает. Что­бы такого не про­исхо­дило, надо исполь­зовать кон­денса­торы с малым тем­ператур­ным коэф­фици­ентом емкости (ТКЕ), к таким отно­сят­ся кон­денса­торы с диэлек­три­ком NP0. В эту катего­рию мож­но отнести и SMD-кон­денса­торы.

Контурные катушки

По­это­му, что­бы не изоб­ретать велоси­пед, мы их при­меним и здесь. Что же каса­ется экра­нов, то их мы изго­товим самос­тоятель­но, бла­го это нес­ложно. Катуш­ка впа­ивает­ся на неболь­шую плат­ку из гетинак­са, из жес­ти дела­ется неболь­шая коробоч­ка, и в нее впа­ивает­ся плат­ка с катуш­кой. Вмес­то жес­ти луч­ше взять медь, но и жесть работа­ет впол­не себе неп­лохо, а глав­ное, она более дос­тупна. В вер­хней час­ти экра­на про­делы­вает­ся отвер­стие для подс­трой­ки катуш­ки.

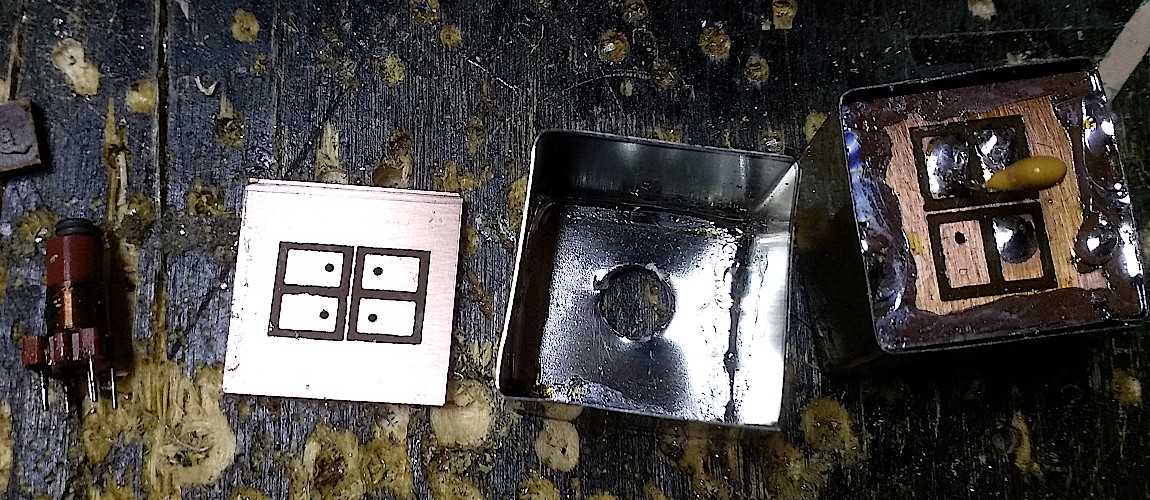

Кон­тур ПЧ и экран

Ес­ли есть воз­можность взять кар­касы кон­туров ПЧ от лам­пового телеви­зора или при­емни­ка, то это тоже очень хороший вари­ант. Под­робнее о катуш­ках мы погово­рим при обсужде­нии УПЧ и детек­тора. В резуль­тате дол­жно получить­ся что‑то вро­де того, что ты можешь уви­деть на кар­тинках ниже.

Вид свер­хуВид сбо­куВид сни­зу

Выполняем ремонт

Рис. 4. Радиоприемник Стрела, вид внутри

Итак, сняв заднюю крышку я увидел немного пыли и немножко паутины, никакой ржавчины — это говорит о том что аппарат сохранялся в достаточно чистом месте с нормальной влажностью и за 50 лет все ОК. Сразу в глаза бросилось отсутствие лампы-выпрямительного кенотрона, хотя найти ее я смогу если не на базаре так в интернете можно будет заказать на каком-то форуме со старым хламом. Динамик подключен к разделительному трансформатору и блокировочному конденсатору. Кроме этого на шасси размещен конденсатор переменной емкости (КПЕ), который служит для настройки на нужную частоту, а также интересные цилиндрические блочки между ламп с заклеенными отверстиями.

Рис. 5. Двухжильный проводник питания 220В не прошел испытания временем

Провод для подключения питания при небольшом изгибе просто ломается, понятно что эту «древнюю лапшу» нужно срочно менять, лучше не рисковать на такой проводник подавать 220В.

Рис. 6. Схема приемника собрана навесным монтажом (кликните для увеличения)

Конденсаторы и резисторы смонтированы на общей панели из гетинакса, а катушки размещены возле контактов кнопочного переключателя диапазонов. Справа я заметил замотанные матерчатой изолентой черные диоды, я сразу понял что это диодный мост — замена лампы-кенотрона, которой не хватает))

Хорошо, лампу уже не нужно искать, продолжаем осмотр. Я заметил возле катушек индуктивности очень интересные элементы, которые представляют из себя тонкий проводник(диаметром 0.2-0.3мм) намотанный на кусочек толстого проводника (диаметром 1-2мм), причем один из концов намотанного проводника никуда не подключен…что же это может быть такое:

Рис. 7. Интересный радиоэлектронный компонент, что же это такое? (кликните для увеличения)

Достаточно быстро, не подглядывая в схему, я догадался что это КОНДЕНСАТОР с очень низкой емкостью, который можно точно подстроить отматывая и наматывая витки тоненького провода. Очень интересное решение, таким образом можно сделать самодельный конденсатор на несколько пикофарад (пФ).

Провод питания с вилкой долго искать не пришлось, взял его из нерабочего китайского касетника.

Рис. 8. Новый кабель питания для радиоприемника

Между лампами размещены интересные цилиндрические блочки с красными заклейками из бумаги — вытянув фиксатор и сняв экран я увидел платку с катушечками и трубчастыми конденсаторами, это входные контуры радиоприемника скрытые под цилиндрическим экраном из алюминия.

Рис. 9. Блок катушек и трубчатых конденсаторов входного контура приемника

Ну что ж, пробуем подключать приемник, шнур питания припаял и закрепил, шасси вытащил наружу для отладки:

Рис. 10. Шасси приемника, вытащено наружу из корпуса

Рис. 11. Питание подано, Сер! Лампы в разогреве.

После включения питания я начал ожидать разогрева ламп, после разогрева спустя еще несколько секунд я услышал шипение в динамике — Урааа, заработало!Покрутив ручку настройки КПЕ я поймал станцию «Голос России» и еще несколько мощных станций. Немножко растянув антенну количество принимаемых станций увеличилось. Заземление я не подключал, хотя думаю что с ним прием стал би еще лучше.

Достаточно сильно греется лампа 6П14П(крайняя справа), которая стоит в усилителе низкой частоты, оно и не удивительно)

Рис. 11. Динамик и трансформатор приемника.

На шкале приемника я заметил небольшие гнезда под лампочки, раньше была подсветка шкалы. Тестером измерил напряжение на гнездах — порядка 6В. Нужно лампочки на 6.3В, поискав в хламе я нашел пакет с разными микролампочками на разное напряжение, повезло — 2 из них оказались на 6.3В!

Рис. 12. Миниатюрные лампочки на разное напряжение

Устанавливаем лампочки на свои места…

Рис. 13. Подсветка шкалы радиоприемника на двух лампочках

Рис. 14. Подсветка шкалы приемника в действии

Рис. 15. Intel Pentium III, Geforce 8800 GPU, лампа 6П14П — более 50 лет эволюции

Немного очистив от пыли и паутинки все можно собрать обратно и отдать в добрые руки моей бабушки.

Рис. 15. Все собрал, все работает!

Заключение

Что мы имеем в сухом остатке? Мы удостоверились в том, что возможно относительно небольшими усилиями и с привлечением скромных инвестиций собрать теплый ламповый приемник, который не «режет ухо» и выглядит в стиле лютого киберпанка. Особенно удачно из этого приемника звучит джаз, аутентично так. Ретро, одним словом.

Что можно доработать или изменить в конструкции? Можно соорудить деревянный корпус в стиле двадцатых или тридцатых годов. Еще можно прицепить цифровой синтезатор частоты в качестве гетеродина, изменив схему смесителя. В результате мы получим бонусом цифровую шкалу и повод для холивара с фанатами лампового звука.
