Мощный блок питания на напряжение 5-35в и ток 5a-30a и более (lm338, 741)

Работа схемы

При помощи переменного резистора R2 можно установить необходимое выходное напряжение. Выходное напряжение можно рассчитать по формуле Uвых=1.25(1 + R2/R1)

. В качестве регулятора напряжения используется микросхемаSD 1083/1084 . Без всяких изменений можно использовать российские аналоги этих микросхем142 КРЕН22А/142 КРЕН22 . Они различаются только выходным током и в нашем случае это несущественно. На микросхему необходимо установить небольшой радиатор, так как при низком выходном напряжении регулятор работает в токовом режиме и существенно нагревается даже на «холостом» ходу.

Питание

В этом разделе собраны схемы для питания электронной аппаратуры: стабилизаторы, блоки питания, DC-DC преобразователи и подобные.

Регулируемый блок питания на LM317

24 декабря 2020 — Admin

Одна из простейших схем блоков питания на стабилизаторе LM317. LM317 — линейный регулируемый стабилизатор положительного напряжения. Представляет собой трёхвыводную микросхему: вход, выход и управляющий вывод. Содержит встроенную защиту от перегрузки. Аналоги: LM350, LM338 (отличаются максимальным током нагрузки), отечественный аналог КР142ЕН12А.

Сборка блока питания

13 января 2020 — Admin

Наконец мы добрались до конца серии статей о блоке питания с регулируемым током срабатывания защиты. Тем, кому хватило терпения прочитать всё это, нужно давать приз :). В этой статье — сборка готового изделия, в том числе изготовление печатной платы.

Настройка параметров блока питания

7 января 2020 — Admin

Продолжаем разбирать схему блока питания с регулируемым током защиты. Предыдущая статья была посвящена устранению недостатков защиты нашего блока. На этом, собственно, мы закончили изучать особенности и принципы работы схемы, и в этой статье переходим к её настройке.

Устраняем недостаток защиты блока питания

20 августа 2019 — Admin

Продолжаем разбирать схему блока питания с регулируемым током защиты. В предыдущей статье мы обсудили работу узла защиты. И, как упоминалось, у этой схемы есть один недостаток: после срабатывания защиты напряжение на выходе не падает до нуля. Сегодня поговорим о том, откуда берётся это остаточное напряжение и как с этим бороться.

Схема защиты блока питания

14 августа 2019 — Admin

Движемся дальше в изучении схемы блока питания с регулируемым током защиты, начало тут. В предыдущей статье мы закончили разбирать сам блок питания, теперь перейдём к схеме защиты. Из этой статьи вы узнаете: как «измерить» силу тока, как включить операционный усилитель с положительной обратной связью и как узел защиты управляет работой блока питания.

Мощный выходной транзистор в блоке питания

10 августа 2019 — Admin

Продолжаем исследовать схему блока питания с регулируемым предельным током. Далее речь пойдёт о транзисторе Дарлингтона и защите эмиттерного перехода. А также разберём три ситуации, в которых эта защита может пригодиться.

Операционный усилитель в блоке питания

6 августа 2019 — Admin

Продолжаем разговор о блоке питания с регулируемым током защиты, в этой статье мы кратко разберём принципы работы операционного усилителя в блоке питания, а также реализацию отрицательной обратной связи.

Стабилитрон в блоке питания

5 августа 2019 — Admin

Продолжаем разбирать схему лабораторного блока питания с регулируемым предельным током.

В этой статье речь пройдёт про трансформатор и диодный блок, принцип работы стабилитрона и схему его включения, можность резисторов, а также про делитель напряжения.

Блок питания с регулируемым током защиты

4 августа 2019 — Admin

• плавная регулировка выходного напряжения от 1 до 20 вольт
• защита от перегрузки
• регулируемый ток срабатывания защиты, от 0.1 до 2А

Основные узлы регулируемого блока питания

Трансформаторный источник питания в большинстве случаев выполняется по следующей структурной схеме.

Узлы трансформаторного БП.

Понижающий трансформатор снижает напряжение сети до необходимого уровня. Полученное переменное напряжение преобразуется в импульсное с помощью выпрямителя. Выбор его схемы зависит от схемы вторичных обмоток трансформатора. Чаще всего применяется мостовая двухполупериодная схема. Реже – однополупериодная, так как она не позволяет полностью использовать мощность трансформатора, да и уровень пульсаций выше. Если вторичная обмотка имеет выведенную среднюю точку, то двухполупериодная схема может быть построена на двух диодах вместо четырех.

Двухполупериодный выпрямитель для трансформатора со средней точкой.

Если трансформатор трехфазный (и имеется трехфазная цепь для питания первичной обмотки), то выпрямитель можно собрать по трехфазной схеме. В этом случае уровень пульсаций наиболее низок, а мощность трансформатора используется наиболее полно.

После выпрямителя устанавливается фильтр, который сглаживает импульсное напряжение до постоянного. Обычно фильтр состоит из оксидного конденсатора, параллельно которому ставится керамический конденсатор малой емкости. Его назначение – компенсировать конструктивную индуктивность оксидного конденсатора, который изготовлен в виде свернутой в рулон полоски фольги. В результате получившаяся паразитная индуктивность такой катушки ухудшает фильтрующие свойства на высоких частотах.

Далее стоит стабилизатор. Он может быть как линейным, так и импульсным. Импульсный сложнее и сводит на нет все преимущества трансформаторного БП в нише выходного тока до 2..3 ампер. Если нужен выходной ток выше этого значения, проще весь источник питания выполнить по импульсной схеме, поэтому обычно здесь используется линейный регулятор.

Выходной фильтр выполняется на базе оксидного конденсатора относительно небольшой емкости.

Обобщенная блок-схема импульсного БП.

Импульсные источники питания строятся по другому принципу. Так как потребляемый ток имеет резко несинусоидальный характер, на входе устанавливается фильтр. На работоспособность блока он не влияет никак, поэтому многие промышленные производители БП класса Эконом его не ставят. Можно не устанавливать его и в простом самодельном источнике, но это приведет к тому, что устройства на микроконтроллерах, питающиеся от той же сети 220 вольт, начнут сбоить или работать непредсказуемо.

Дальше сетевое напряжение выпрямляется и сглаживается. Инвертор на транзисторных ключах в цепи первичной обмотки трансформатора создает импульсы амплитудой 220 вольт и высокой частотой – до нескольких десятков килогерц, в отличие от 50 герц в сети. За счет этого силовой трансформатор получается компактным и легким. Напряжение вторичной обмотки выпрямляется и фильтруется. За счет высокой частоты преобразования здесь могут быть использованы конденсаторы меньшей емкости, что положительно сказывается на габаритах устройства. Также в фильтрах высокочастотного напряжения становится целесообразным применение дросселей – малогабаритные индуктивности эффективно сглаживают ВЧ пульсации.

Регулирование напряжения и ограничение тока выполняется за счет цепей обратной связи, на которые подается напряжение с выхода источника. Если из-за повышения нагрузки напряжение начало снижаться, то схема управления увеличивает интервал открытого состояния ключей, не снижая частоты (метод широтно-импульсного регулирования). Если напряжение надо уменьшить (в том числе, для ограничения выходного тока), время открытого состояния ключей уменьшается.

Возможно заинтересует: Как из старого блока питания компьютера сделать зарядное устройство

Стабилизатор напряжения на 9 вольт на микросхеме КР142ЕН8А

Далее приведена информация о простейшем стабилизаторе напряжения на 9 вольт ±0,27 В. стабилизатор выполнен на микросхеме КР142ЕН8А. Данный стабилизатор не является регулируемым, этот режим не поддерживается микросхемой КР142ЕН8А. Максимальный ток на выходе составляет до 1,5 А. Для сохранения характеристик микросхемой и уменьшения вероятности от теплового пробоя на микросхему лучше установить теплоотвод — радиатор.Радиоэлементы применяемые в стабилизаторе питания на 9 В Микросхема А1- КР142ЕН8А — 1 шт. (Корпус микросхемы: КТ28-2 (TO220), Импортный аналог: ESG7808P); Конденсаторы электролитические С1 и С2 — 10-47 МкФ 25 вольт — 2 шт.;Схема стабилизатора питания на 9 В на микросхеме КР142ЕН8А На рисунке далее приведена схема стабилизатора на микросхеме. Фактически микросхема шунтирует излишний ток через себя и вывод 2. Особенностью схемотехники является то, что конденсаторы должны быть установлены не более чем в 50 мм от микросхемы. Максимальная рассеиваемая мощность для микросхемы 8 Вт. Максимальное входное напряжение 35 В. Соответственно при увеличении разницы напряжений на входе и выходе уменьшается выходной ток. Все дело в том, что при увеличении напряжения на входе, необходимо будет уменьшить напряжение на выходе, то есть микросхема должна поглотить большую мощность которая ограничивается ее максимальной рассеиваемой мощностью. Из 35 вольт 26 упадет на микросхеме и 9 вольт на нагрузке. Ток при этом протекаемый в цепи рассчитывается по формуле Iвых. макс.=Pmax/(Uвх-Uвых)=8/(35-9)=0,307А. То есть 0,307 А это максимальный ток для нагрузки при напряжении на входе 35 В.

Принципиальная схема, плата для монтажа и маркировка микросхемы.

Особенностью микросхемы является тепловая защита и защита от КЗ.

Какие существуют аналоги

Существуют подобные микросхемы, разработанные в других фирмах других стран. Полными аналогами являются:

• GL317;
• SG317;
• UPC317;
• ECG1900.

Также выпускаются стабилизаторы с повышенными электрическими характеристиками. Больший ток могут выдать:

• LM338 – 5 А;
• LM138 – 5 А
• LM350 – 3 А.

Если требуется регулируемый источник напряжения с верхним пределом в 60 В, надо применять стабилизаторы LM317HV, LM117HV. Индекс HV означает High Voltage – высокое напряжение.

Из отечественных микросхем полным аналогом является КР142ЕН12, но она выпускается только в корпусе ТО-220. Это надо учитывать при разработке печатных плат.

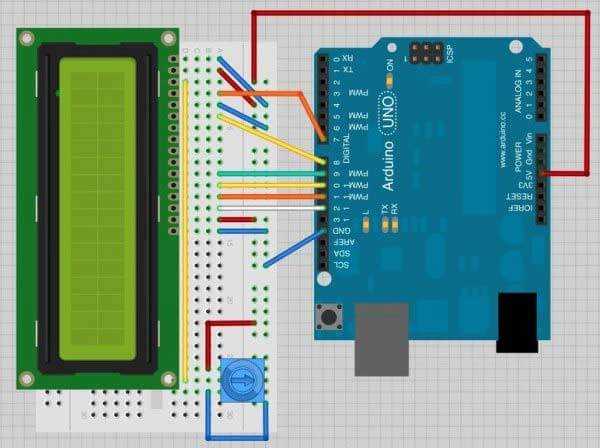

Подключение платы Arduino и ЖК дисплея

Подключение ЖК дисплея к плате Arduino рассмотрено в следующей статье на нашем сайте. Здесь же мы кратко рассмотрим основы этого процесса. В этом проекте мы использовали плату Arduino Nano поскольку она достаточно компактная и ее легко поместить на плату.

Итак, на этом этапе нам потребуются комплектующие, показанные на следующем рисунке.

Точечная плата в дальнейшем будет использоваться для размещения на ней всех элементов нашего проекта. Рекомендуется для крепления платы Arduino Nano использовать коннектор типа «мама» чтобы ее после этого можно было повторно использовать. Также работу схему вначале можно проверить на макетной плате (рекомендуется для начинающих) и только потом переносить ее на точечную плату. Схема соединений ЖК дисплея с платой Arduino и с источником питания показана на следующем рисунке – не переживайте что на нем изображена плата Arduino Uno, для используемой нами платы Arduino Nano соединения будут аналогичными.

После того как все эти соединения будут сделаны вы можете загрузить в плату Arduino ниже приведенный текст программы чтобы протестировать работу получившейся схемы.

Этот код проверяет работу ЖК дисплея, подключенного к плате Arduino. Если он все таки не заработал, то рекомендуется сделать следующие вещи:

1. Проверить объявления контактов в программе.
2. Напрямую заземлить 3-й (VEE) и 5-й (RW) контакты вашего ЖК дисплея.
3. Проверьте правильность подключения контактов вашего ЖК дисплея, у некоторых ЖК дисплеев расположение контактов может отличаться.

Если программа успешно работает, то результат ее работы должен выглядеть так как на представленном рисунке. Для проверки работы приведенного кода мы запитали плату Arduino с помощью USB кабеля, но в дальнейшем ее питание будет производиться от регулятора напряжения. Для этого рекомендуется сделать распайку как на приведенном рисунке.

Мы использовали в данном проекте точечную плату чтобы максимально удешевить стоимость нашей конструкции, в дальнейшем, при желании вы можете реализовать этот проект на печатной плате.

Безопасная эксплуатация LM317

Стоит помнить об эксплуатационных характеристиках радиокомпонента и не использовать его в критических условиях. Мощность рассеивания по официальной информации – 20 Вт, а разница входного и выходного напряжений не должна превышать 40 В. Во время пайки температура должна не превышать 260 C. Использовать можно при температуре от 0C до 125C, а хранить от -65C до 150C. Все это официально заявленные характеристики, в реальности они могут расходиться от экземпляра к экземпляру и быть заниженными.

Не стоит использовать элемент при максимальных и минимальных обозначенных значениях. При такой эксплуатации уровень стабильности и надежности значительно упадет. А также крайне желательно использовать радиатор для отвода тепла, так как иначе заявленные характеристики могут не совпадать с реальными.

Применение

Одну из возможных схем применения LM339 для индикатора заряда батареи на 12 В можно скачать по

. Опорное напряжение 4,7 В в ней подается на неинвертирующие входы. Оно получено за счёт использования стабилитрона KC147 и сопротивления R5. Светодиоды разного цвета подключены катодом на открытый коллектор компаратора, а анодом на плюс источника питания через токоограничивающие резисторы.

Схема работает от источника питания, уровень которого она же и контролирует. Через резистивные делители к инвертирующим входам микросхемы подключены источники тестируемого напряжения. При полном заряде батареи загорится зеленый светодиод, при разряде — красный.

Особенности

Стоит отметить, что стабилизатор тока LM317 удобен для создания простых регулируемых импульсных приборов. Они могут применяться в качестве прецизионного стабилизатора, посредством подсоединения постоянного резистора между двумя выходами.

Создание вторичных питающих источников, работающих при недлительных коротких замыканиях, стало возможным благодаря оптимизации показателя напряжения на управляющем выводе системы. Программа удерживает его на входе в пределах 1,2 вольта, что для большинства нагрузок очень мало. Стабилизатор тока и напряжения LM317 изготавливается в стандартном транзисторном остове ТО-92, режим рабочих температур составляет от -25 до +125 градусов по Цельсию.

Как проверить мультиметром

TL431 нельзя проверить с помощью мультиметра, так как это не простой стабилитрон, а интегральная микросхема. Сопротивления между его выводами у разных производителей отличаются. Поэтому, для того чтобы убедится в её исправности обычно собирают простейшие схемы проверки.

Для проверки в схеме изображенной на рисунке слева, на вход подается 12 В. Если устройство исправно, то на выходе должно появится напряжение 4.9-5.0 В, а при замыкании кнопки S1 – 2.5 В. Мультиметр, в данном случае, нужен для измерения результатов тестирования.

TL431 можно также проверить в другой тестовой схеме со светодиодом (рисунок справа). При изменении сопротивления R2 потенциометра, на управляющем электроде появится 2.5 В. Диод должен скачкообразно перейти в светящееся состояние. Это будет означать то, что устройство исправно. Данный принцип работы можно использовать для создания индикатора разряда аккумулятора.

Схема эквивалента компаратора напряжения с однополярным источником питания

Принципиальная схема «компаратор напряжения» эквивалентна работе операционного усилителя, например, LM358 или LM324, имеющим на выходе два транзистора типа NPN (см. выше). Таким образом, можно сделать все 4 выхода ОУ (LM339) с открытым коллектором. Каждый такой выход может выдерживать ток нагрузки 15 мА и напряжение до 50 вольт.

Выход включается или выключается в зависимости от относительных напряжений на плюсовом (+) и минусовом (-) входах компаратора. Входы компаратора крайне чувствительны и разница напряжения между ними всего лишь в несколько милливольт приводит к переключению его выхода.

Конструктивные особенности и принцип работы

Из нескольких способов преобразования напряжения для питания электронных компонентов, можно выделить два, получивших наибольшее распространение:

1. Аналоговый, основным элементом которого является понижающий трансформатор, помимо основной функции еще и обеспечивающий гальваническую развязку.
2. Импульсный принцип.

Рассмотрим, чем отличаются эти два варианта.

БП на основе силового трансформатора

Упрощенная структурная схема аналогового БП

Следующий блок играет выполняет две функции: сглаживает напряжение (для этой цели используется конденсатор соответствующей емкости) и стабилизирует его. Последнее необходимо, чтобы напряжение «не проваливалось» при увеличении нагрузки.

Приведенная структурная схема сильно упрощена, как правило, в источнике данного типа имеется входной фильтр и защитные цепи, но для объяснения работы устройства это не принципиально.

Все недостатки приведенного варианта прямо или косвенно связаны с основным элементом конструкции – трансформатором. Во-первых, его вес и габариты, ограничивают миниатюризацию. Чтобы не быть голословным приведем в качестве примера понижающий трансформатор 220/12 В номинальной мощностью 250 Вт. Вес такого агрегата – около 4-х килограмм, габариты 125х124х89 мм. Можете представить, сколько бы весила зарядка для ноутбука на его основе.

Понижающий трансформатор ОСО-0,25 220/12

Во-вторых, цена таких устройств порой многократно превосходит суммарную стоимость остальных компонентов.

Импульсные устройства

Как видно из структурной схемы, приведенной на рисунке 3, принцип работы данных устройств существенно отличается от аналоговых преобразователей, в первую очередь, отсутствием входного понижающего трансформатора.

Рисунок 3. Структурная схема импульсного блока питания

Рассмотрим алгоритм работы такого источника:

Теперь, как и обещали, рассмотрим принцип работы основного элемента данного устройства – инвертора.

Здесь мы поговорим об импульсных блоках питания (ИБП), которые на сегодняшний день получили самое широкое распространение и с успехом используются во всех современных радиоэлектронных устройствах.

Прежде всего, эта статья посвящена для начинающих специалистов по ремонту электронной техники, поэтому материал будет изложен в упрощенной форме и поможет понять основные принципы работы ИБП.

Основной принцип, положенный в основу работы ИБП заключается в преобразовании сетевого переменного напряжения (50 Гц) в переменное высокочастотное напряжение прямоугольной формы, которое трансформируется до требуемых значений, выпрямляется и фильтруется.

Преобразование осуществляется с помощью мощного транзистора, работающего в режиме ключа и импульсного трансформатора, вместе образующих схему ВЧ преобразователя. Что касается схемного решения, то здесь возможны два варианта преобразователей: первый –выполняется по схеме импульсного автогенератора (например, такой использовался в ИБП телевизоров 3 – 4 УСЦТ) и второй – с внешним управлением (используется в большинстве современных радиоэлектронных устройств).

Поскольку частота преобразователя обычно выбирается от 18 до 50 кГц, то размеры импульсного трансформатора, а, следовательно, и всего блока питания достаточно компактны, что является немаловажным параметром для современной аппаратуры.

В ИБП используются два принципа реализации цепей слежения – «непосредственный» и «косвенный». Выше описанный метод называется «непосредственный», так как напряжение обратной связи снимается непосредственно с вторичного выпрямителя. При «косвенном» слежении напряжение обратной связи снимается с дополнительной обмотки импульсного трансформатора (рисунок 2).

Уменьшение или увеличение напряжения на обмотке W2, приведет к изменению напряжения и на обмотке W3, которое через резистор R2 также приложено к выводу 1 ШИМ контроллера.

Вы здесь

Главная › Инженеру-конструктору › 3. Электрооборудование, электроустановки › 3. Раздел 3.

Для получения более постоянного напряжения на нагрузке при изменении потребляемого тока к выходу выпрямителя подключают стабилизатор, который может быть выполнен по схеме, приведенной на рис. 1. В таком устройстве работают стабилитрон V5

и регулирующий транзисторV6 . Расчет позволит выбрать все элементы стабилизатора, исходя из заданного выходного напряженияUн и максимального тока нагрузкиIн . Однако оба эти параметра не должны превышать параметры уже рассчитанного выпрямителя. А если это условие нарушается, тогда сначала рассчитывают стабилизатор, а затем — выпрямитель и трансформатор питания. Расчет стабилизатора ведут в следующем порядке.

Советуем изучить Логическая защита шин

1. Определяют необходимое для работы стабилизатора входное напряжение (Uвып)

при заданном выходном(Uн) :

Uвып = Uн + 3

,

Здесь цифра 3, характеризующая минимальное напряжение между коллектором и эмиттером транзистора, взята в расчете на использование как кремниевых, так и германиевых транзисторов. Если стабилизатор будет подключаться к готовому или уже рассчитанному выпрямителю, в дальнейших расчетах необходимо использовать реальное значение выпрямленного напряжения Uвып

2. Рассчитывают максимально рассеиваемую транзистором мощность:

Рmах = 1,3 (Uвып — Uн) Iн

,

3. Выбирают регулирующий транзистор. Его предельно допустимая рассеиваемая мощность должна быть больше значения Рmax

, предельно допустимое напряжение между эмиттером и коллектором — большеUвып , а максимально допустимый ток коллектора — большеIн .

4. Определяют максимальный ток базы регулирующего транзистора:

Iб.макс = Iн / h21Э min

,

где: h21Эmin — минимальный коэффициент передачи тока выбранного (по справочнику) транзистора.

.

Iб max

6. Подсчитывают сопротивление резистора R1

R1 = (Uвып — Uст) / (Iб max + Iст min)

,

Здесь R1 — сопротивление резистора R1, Ом; Uст — напряжение стабилизации стабилитрона, В; Iб.max — вычисленное значение максимального тока базы транзистора, мА; Iст.min — минимальный ток стабилизации для данного стабилитрона, указанный в справочнике (обычно 3…5 мА).

7. Определяют мощность рассеяния резистора R1

PR1 = (Uвып — Uст)2 / R1

,

Может случиться, что маломощный стабилитрон не подойдет по максимальному току стабилизации и придется выбирать стабилитрон значительно большей мощности — такое случается при больших токах потребления и использовании транзистора с малым коэффициентом h21Э

. В таком случае целесообразно ввести в стабилизатор дополнительный транзисторV7 малой мощности (рис. 2), который позволит снизить максимальный ток нагрузки для стабилитрона (а значит, и ток стабилизации) примерно вh21Э раз и применить, соответственно, маломощный стабилитрон.

В приведенных здесь расчетах отсутствует поправка на изменение сетевого напряжения, а также опущены некоторые другие уточнения, усложняющие расчеты. Проще испытать собранный стабилизатор в действии, изменяя его входное напряжение (или сетевое) на ± 10 % и точнее подобрать резистор R1 по наибольшей стабильности выходного напряжения при максимальном токе нагрузки.

LM317

Применение LM317 (крен) даже не требует каких либо навыков и знаний по электронике. Количество внешних элементов в схемах минимально, поэтому это доступный вариант для любого. Её цена очень низкая, возможности и применение многократно испытаны и проверены. Только она требует хорошего охлаждения, это её основной недостаток.  Единственное стоит опасаться низкокачественных китайских микросхем ЛМ317, которые имеют параметры похуже.

Микросхемы линейной стабилизации из-за отсутствия лишних шумов на выходе, использовал для питания высококачественных ЦАП класса Hi-Fi и Hi-End. Для ЦАП огромную роль играет чистота питания, поэтому некоторые используют аккумуляторы для этого.

Максимальная сила для LM317 составляет 1,5 Ампера. Для увеличения количества ампер можно добавить в схему полевой транзистор или обычный. На выходе можно будет получить до 10А, задаётся низкоомным сопротивлением. На данной схеме основную нагрузку на себя берёт транзистор КТ825.

Другой способ, это поставить аналог с более высокими техническими характеристиками на большую систему охлаждения.

Печатная плата и детали сборки

Печатная плата изготавливается из одностороннего фольгированного текстолита размером 40 на 37 мм, которую можно скачать здесь. Она предназначена для монтажа DIP элементов следующего типа:

• резисторы МЛТ-0,125 Вт с точностью не менее 5% (ряд Е24) R1, R2, R3, R4, R7, R9, R10, R11– 1 кОм, R5, R8 – 5,1 кОм, R6, R12 – 10 кОм;
• диод VD1 любой маломощный с обратным напряжением не ниже 30 В, например, 1N4148;
• стабилитрон VD2 маломощный с напряжением стабилизации 6,2 В. Например, КС162А, BZX55C6V2;
• светодиоды LED1-LED5 – индикаторные типа АЛ307 любого цвета свечения.

Данную схему можно использовать не только для контроля напряжения на 12 вольтовых аккумуляторах. Пересчитав номиналы резисторов, расположенных во входных цепях, получаем светодиодный индикатор на любое желаемое напряжение. Для этого следует задаться пороговыми напряжениями, при которых будут включаться светодиоды, а затем воспользоваться формулами для пересчёта сопротивлений, приведенные выше.

Регулируемый стабилизатор тока

Меня как радиолюбителя со стажем 20 лет радует ассортимент продаваемых готовых блоков и модулей. Сейчас  из готовых блоков можно собрать любое устройство за минимальное время.

Цена начинается от 35руб. за DC-DC преобразователь напряжения, драйвер подороже и отличается двумя тремя подстроечными резисторами, вместо одного.

Для более универсального использования лучше подходит регулируемый драйвер. Основное отличие, это установка переменного резистора в цепи, задающей амперы на выходе. Эти характеристики могут быть указаны в типовых схемах включения в спецификациях на микросхему, даташит, datasheet.

Слабые места таких драйверов, это нагрев дросселя и диода Шотки. В зависимости от модели ШИМ контроллера, они выдерживают то 1А до 3А без дополнительного охлаждения микросхемы. Если выше 3А, то требуется охлаждение ШИМ и мощного диода Шотки. Дроссель перематывают более толстым проводом или заменяют на подходящий.

КПД зависит от режима работы, разницы напряжения между входом и выходом. Чем выше коэффициент полезного действия, тем ниже нагрев стабилизатора.

Примеры применения стабилизатора LM338 (схемы включения)

Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM338.

Простой регулируемый блок питания на LM338

Данная схема — типовое подключение обвязки LM338. Схема блока питания обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.

Переменный резистор R1 используется для плавного регулирования выходного напряжения.

Простой 5 амперный регулируемый блок питания

Эта схема создает выходное напряжение, которое может быть равно напряжению на входе, но ток хорошо изменяется и не может превышать 5 ампер. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи.

Стенд для пайки со светодиодной подсветкой
Материал: АБС + металл + акриловые линзы. Светодиодная подсветка…

Подробнее

Регулируемый блок питания на 15 ампер

Как уже было сказано ранее микросхема LM338 в одиночку может осилить только 5А максимум, однако, если необходимо получить больший выходной ток, в районе 15 ампер, то схема подключения может быть модифицирована следующим образом:

В данном случае используются три LM338 для обеспечения высокой токовой нагрузки с возможностью регулирования выходного напряжения.

Переменный резистор R8 предназначен для плавной регулировки выходного напряжения

Источник питания с цифровым управлением

В предыдущей схеме источника питания, для осуществления регулировки напряжения использовался переменный резистор. Ниже приведенная схема позволяет посредством цифрового сигнала подаваемого на базы транзисторов получать необходимые уровни выходного напряжения.

Величина каждого сопротивления в цепи коллектора транзисторов подобрана в соответствии с необходимым выходным напряжением.

Схема контроллера освещения

Кроме питания, микросхема LM338 также может быть использована в качестве светового контроллера. Схема показывает очень простую конструкцию, где фототранзистор заменяет резистор, который используется в качестве компонента для регулировки выходного напряжения.

Лампа, освещенность которой необходимо держать на стабильном уровне, питается от выхода LM338. Ее свет падает на фототранзистор. Когда освещенность возрастает сопротивление фоторезистора падает и выходное напряжение уменьшается, а это в свою очередь уменьшает яркость лампы, поддерживая ее на стабильном уровне.

Зарядное устройство 12В на LM338

Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов. Резистором R* можно задать необходимый ток зарядки для конкретного аккумулятора.

Путем подбора сопротивления R2 можно скорректировать необходимое выходное напряжение в соответствии с типом аккумулятора.

Схема плавного включения (мягкий старт) блока питания

Некоторые чувствительные электронные схемы требуют плавного включения электропитания. Добавление в схему конденсатора С2 дает возможность плавного повышения выходного напряжения до установленного максимального уровня.

Схема термостата на LM338

LM338 также может быть настроен для поддержания температуры обогревателя на определенном уровне.

Здесь в схему добавлен еще один важный элемент — датчик температуры LM334. Он используется как датчик, который подключен между adj LM338 и землей. Если тепло от источника возрастает выше заданного порога, сопротивление датчика понижается, соответственно, и выходное напряжение LM338 уменьшается, впоследствии уменьшая напряжение на нагревательном элементе.

Скачать datasheet LM338 (729,7 KiB, скачано: 7 471)

Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…

Подробнее

Подключение

Расчет стабилизатора тока LM317 базируется на нескольких способах подключения. Ниже приведены основные схемы:

1. Если использовать мощный транзистор типа Q1, можно без радиатора микросборки получить на выходе ток 100 мА. Этого вполне хватает для управления транзистором. В качестве подстраховки от излишнего заряда используются защитные диоды D1 и D2, а параллельный электролитический конденсатор выполняет функцию по снижению посторонних шумов. При использовании транзистора Q1, предельная выходная мощность прибора составит 125 Вт.
2. В другой схеме обеспечивается ограничение подачи тока и стабильная работа светодиода. Специальный драйвер позволяет запитать элементы мощностью от 0, 2 ватт до 25 вольт.
3. В очередной конструкции применяется трансформатор понижения напряжения из переменной сети от 220 Вт до 25 Вт. При помощи диодного мостика переменное напряжение трансформируется в постоянный показатель. При этом все перебои сглаживаются за счет конденсатора типа С1, что обеспечивает поддержание стабильной работы регулятора напряжения.
4. Следующая схема подключения считается одной из самых простых. Напряжение поступает с вторичной обмотки трансформатора на 24 вольта, выпрямляется при проходе через фильтр, и на выдаче получается постоянный показатель 80 вольт. Это позволяет избежать превышения максимального порога подачи напряжения.

Стоит отметить, что простое зарядное устройство также можно собрать на базе микросхемы рассматриваемого прибора. Получится стандартный линейный стабилизатор с регулируемым показателем выходного напряжения. В аналогичной роли может функционировать микросборка устройства.
