Калькулятор 555

Устройства на регуляторах МКМ25

Схема генератора импульсов с данным регулятором включает в себя резисторы только закрытого типа. При этом микросхемы можно использовать даже серии ППР1. В данном случае конденсаторов требуется только два. Уровень отрицательного сопротивления напрямую зависит от проводимости элементов. Если емкость конденсаторов составляет менее 4 пФ, то отрицательное сопротивление может повыситься даже до 5 Ом.

Чтобы решить данную проблему, необходимо использовать стабилитроны. Регулятор в данном случае устанавливается на генератор импульсов возле аналогового адаптера. Выходные контакты при этом необходимо тщательно зачистить. Также следует проверить пороговое напряжение самого катода. Если оно превышает 5 В, то подсоединять регулируемый генератор импульсов можно на два контакта.

Высокоточный генератор ШИМ с кнопочным контролем

Как было сказано ранее, очень распространены аналоговые схемы ШИМ-генераторов, в частности на основе NE555

Они просты, неприхотливы, могут работать с большим диапазоном напряжений, но имеют недостаток, который в некоторых случаях может быть недопустим — параметры ШИМ-сигнала (частоту, скважность), во-первых, нельзя установить с большой точностью, а во-вторых, эти параметры могут «уплывать» при изменении температуры, влажности и т.д. Для того, чтобы построить высокоточный генератор ШИМ-сигналов не обойтись без микроконтроллера, тактируемого от точного кварца

В этом случае можно будет настраивать скважность с точностью до 1%, а также выбирать частоту из заранее заданных вариантов. Предусмотрен выбор частот между 10/20/40/80/1,25/2,5/5 кГц, этих вариантов хватит для любого применения ШИМ-генератора. Схема представлена ниже.

↑ Интерпретация показаний и устранение застарелой ошибки

В интернете кочует иллюстрация возможных искажений и описание к ней с грубой ошибкой. Копипастеры, как обычно, или не читают, или не понимают что копируют. Воспользуемся для начала этими рисунками.

а) идеальная форма при отсутствии частотных искажений, б), в) ослабление ВЧ умеренное и большое, г) умеренное ослабление НЧ, д) кривизна говорит об ослаблении и средних частот, е), ж) в «оригинале» ошибочно говорится о подъёме на НЧ, конечно, это справедливо для е), а ж) — сильное ослабление НЧ и заметное СЧ. з) небольшой спад на самых высоких частотах, в зависимости от частоты ГПИ спад может быть далеко за пределами звукового диапазона, и) плавный провал на средних частотах, к) неглубокий провал в узком диапазоне на средних частотах, скорее всего вызван каким-то резонансом, но процесс апериодический т. к. нет выбросов.

Колебания кривой на последних рисунках л) и м) показывают на неустойчивую работу усилителя

, что хуже, чем просто частотные искажения, такие колебания могут быть незаметны при испытании синусоидальным сигналом!

Можно добавить, что получить импульсы, как на рис. а) возможно только для УПТ (усилителя постоянного тока), любые разделительные конденсаторы приводят к наклону верхушки импульса и даже если частота среза всего несколько Гц, при частоте импульсов 50 и даже 100 Гц, это приводит к форме показанной на рис. г).

Импульсы предложенного генератора при прямом изучении на экране осциллографа не идеальны, но, для звукового диапазона частот, этой «прямоугольности» хватает с многократным запасом.

Генератор прямоугольных импульсов на NE555

555 — аналоговая интегральная микросхема, универсальный таймер — устройство для формирования (генерации) одиночных и повторяющихся импульсов со стабильными временными характеристиками. Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искаженного в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования, импульсные преобразователи электроэнергии, устройства широтно-импульсного регулирования, таймеры и др.

В данной статье расскажу о построении генератора на этой микросхеме. Как написано выше мы уже знаем что микросхема формирует повторяющиеся импульсы со стабильными временными характеристиками, нам это и нужно.

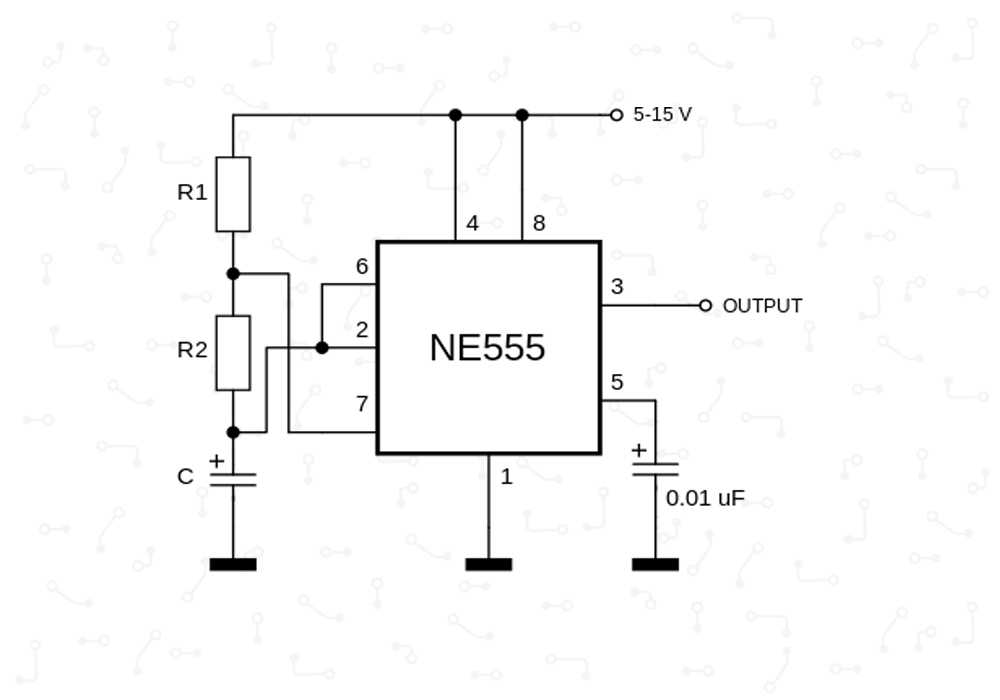

Схема включения в астабильном режиме. На рисунке ниже это показано.

Некоторые проблемы и особенности работы с микросхемой

8-пиновый корпус – идея хорошая, но из-за этого форм-фактора возникают некоторые трудности при работе с таймером. А именно, он лишен возможности независимого сравнения сигналов верхнего и нижнего порогов, что довольно часто требуется в устройствах преобразования, например, тех же АЦП. Чтобы реализовать такую возможность радиолюбители прибегают к использованию другой серии устройств, например, NE 521 или устанавливают на вход элементы 3И-НЕ, если это целесообразно.

В биполярных устройствах присутствует такой недостаток, как импульсный ток при включении и выключении, величина которого может достигать 400 мА, что может стать причиной пробоя выходного транзистора или других элементов схемы, в которую она была впаяна. Причиной такого явления является сквозной ток выходного каскада, возникающий из-за тех же высоких импульсов по питанию.

Чтобы устранить проблему, рекомендуется использовать специальный блокирующий конденсатор, подключаемый на входы 5 и общий (мину питания) емкостью порядка 0,01–0,1 мкФ. Благодаря заряду его обкладок внутренне напряжение в МС, поступающее на выходной каскад, сглаживается, что и исключает вероятность возникновения пробоя. Также он защитит внутренний делитель от помех извне, которые могут вызвать ложное срабатывание.

Также, как и в случае со многими другими микросхемами с ТТЛ-логикой, NE 555 рекомендуется шунтировать гасящим конденсатором с керамическим обкладками емкостью 1 мкФ.

Почему лучше начинать с микросхемы таймера NE555

Если вы хотите поближе познакомиться с таймером. Не обязательно этим. Понять что это вообще такое. Где и как его используют. То обязательно я вам рекомендую начать с очень популярного и известно во всём мире таймера NE555.

Микросхему NE555 можно спокойно отнести к универсальным таймерам. Который можно применять в различных схемных решениях. Даже довольно нестандартных. Так сказать на все случаи жизни.

Но чаще всего эту микросхему используют как генератор прямоугольных импульсов. Различной частоты и длительности.

И для каких схем не требуется большого количества дополнительных внешних деталей. И это одно из её достоинств. Одно из многих. Благодаря которому она завоевала такую популярность во всём мире.

И эта популярность. Как раз есть поводом чтобы начать именно с этого таймера. Потому что схемных решений на основе NE555 в мире существует огромное количество. Также на многих форумах обсуждается работа этой микросхемы. Плюс к этому существует много различной документации по ней. Переведённые на разные языки включая русский.

Таймеры и реле времени

Схема таймера с индикацией от 1 до 10 секунд или от 1 до 10 мин Матрица из 10 светодиодов служит для индикации интервалов времени от 1 до 10 сек или 1 до 10 мин. Схема может использоваться для определения продолжительности телефонных звонков, времени выдержки в фотографии или времени приготовления пищи. Частота импульсов с выхода генератора, выполненного на… 0 2976 0

Таймер с задержкой 10 минут на основе SN74121 В схеме таймера используется автоколебательный мультивибратор SN74121, который генерирует импульсы с длительностью в 4 сек. Тактовая частота мультивибратора устанавливается резистором R1. Микросхемы U2 и U3 делят входную частоту мультивибратора на 144, что дает, в итоге, временную задержку в 576…

0 1829 0

Чебоксары

Сегодня я хочу рассказать вам о микросхеме NE555, её история началась ещё в далеком 1971 году, когда компания Signetics Corporation выпустила микросхему SE555/NE555 под названием «Интегральный таймер» (The IC Time Machine). В те времена это была единственная «таймерная» микросхема, которая была доступна массовому потребителю. Сразу после выхода 555 завоевала бешеную популярность и её начали выпускать почти все производители полупроводников. Отечественные производители тоже выпускали данную микросхему под названием КР1006ВИ1.

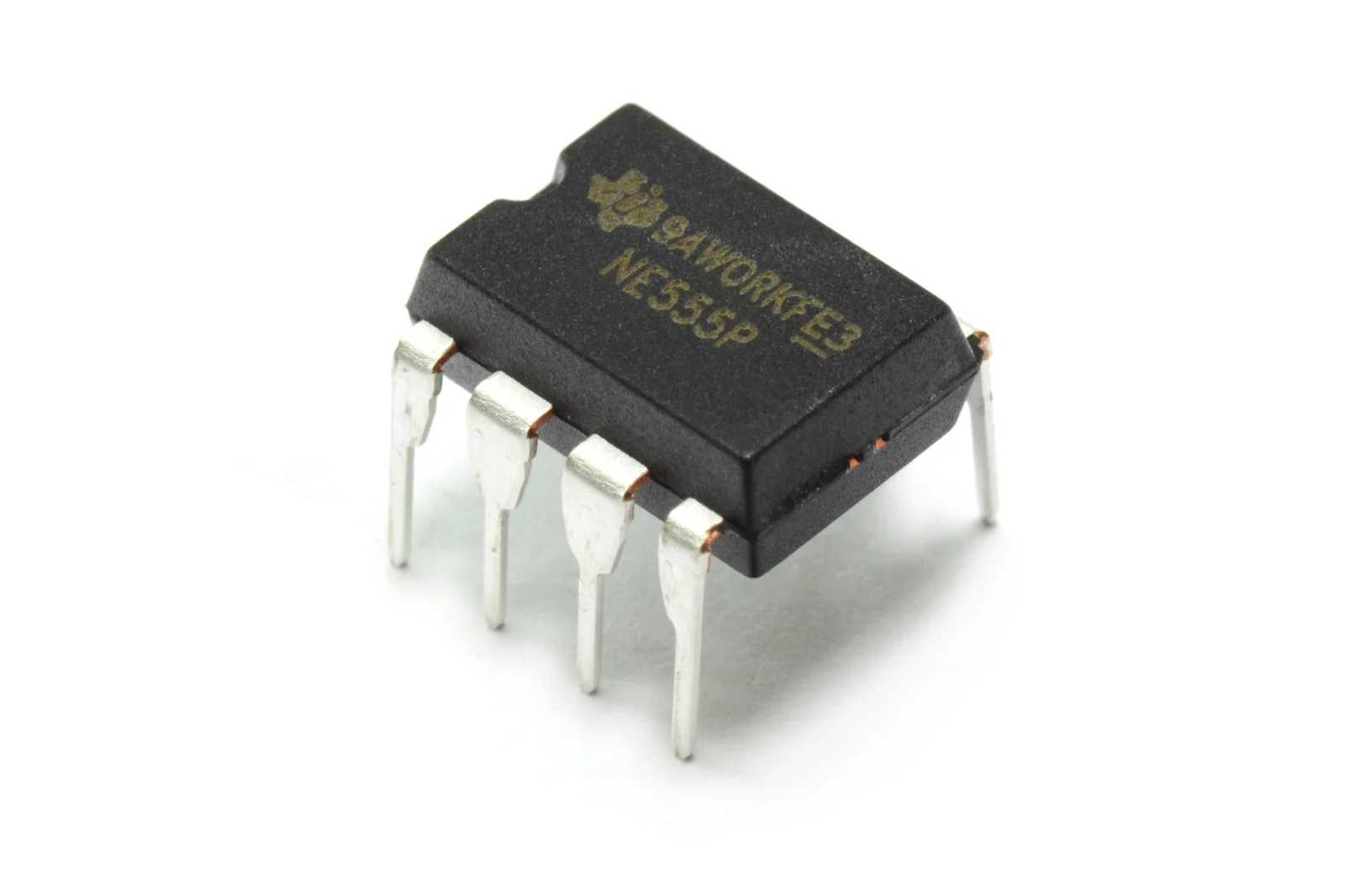

Микросхема выпускается в двух вариантах корпуса — пластиковом DIP и круглом металлическом. Правда встретить 555 в круглом металлическом корпусе в наши времена очень сложно, чего не скажешь о версии в пластиковом DIP корпусе, распиновка выводов в варианте DIP показана на рисунке ниже:

У микросхемы есть три режима работы, первый это моностабильный: при подаче сигнала на вход нашей микросхемы, она включается, генерирует выходной импульс заданной длины и выключается, ожидая входного импульса

Важно, что после включения микросхема не будет реагировать на новые сигналы. Пределов по длительности импульсов нет — как по минимальной, так и по максимальной длительности

Второй режим, нестабильный мультивибратор: в этом режиме все довольно таки просто. Управлять таймером не нужно. Он все сделает сам — сперва включится, подождет время t1, потом выключится, подождет время t2 и начнет все заново. На выходе у нас получится забор из высоких и низких состояний, частоту этих колебаний можно регулировать.

Ну и третий режим, бистабильный: в данном режиме наша микросхема 555 используется как выключатель. Нажал одну кнопку — выход включился, нажал другую — выключился, по другому этот режим работы можно назвать «триггером».

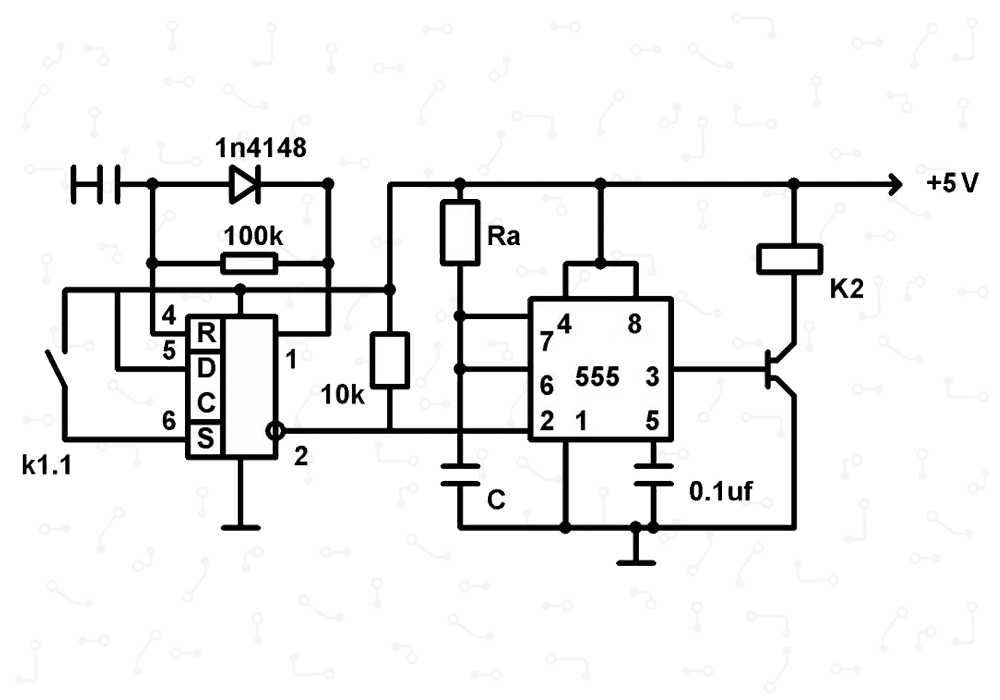

В этой статье речь пойдет про таймер, схема представлена ниже:

Данный таймер является 10-минутным. Запускается он нажатием на кнопку и при этом загорается светодиод D2. По истечении временного интервала, загорится светодиод D1. Интервал можно подстроить переменным (подстроечным) резистором RV1. Схема очень проста и 100% рабочая, кстати говоря, про данную микросхему написано много книг.

В интернете есть огромное количество разнообразных схем на данной микросхеме, например: преобразователи напряжения, сирены, выключатели, таймеры и пр… Некоторые варианты готовых схем можно посмотреть на сайте «radiokot» по этой .

Аналоги микросхемы

Универсальный таймер вскоре обзавелся функциональными аналогами, которыми стали советские микросхемы из серии КР:

1006ВИ1;
1008ВИ1;
1087ВИ2;
1087ВИ3.

Также, микросхема ne555 аналог имеет, например, КР10006ВИ1, то стоит учесть тот факт, что вход сброса R по отношению к установке имеет приоритет. Этот момент почему-то упущен в техническом описании МС, что является немаловажным фактом при построении электронных схем. В других микросхемах выводы имеют приоритет вплоть до наоборот S над R.

Все выше представленные аналоги таймеров построены на стандартной ТТЛ-логике. Если захотите спроектировать устройства на ne555 с более экономичными показателями, то лучше применить МС из серии КМОП. Таковыми являются устройства:

ICM 7555 IPA ;
GLC 555;
КР1441ВИ1.

Аналоги микросхемы NE555

После очень большой популярности. Которую завоевала это микросхема. Её аналоги начали производить уже многие фирмы.

Аналоги полные — AN1555, MC1455, TA7555P, UPC1555, ICM7555, CA555E, UA555TC, M51841P, MC3455P, LM555N

В Советском Союзе аналог этой микросхемы имел название КР1006ВИ1. Но эта микросхема имеет ряд небольших отличий. Которые нужно учитывать при разработке. А также повторении схем. В микросхеме КР1006ВИ1 вход останова (6) имеет приоритет над входом запуска (2). Импортные аналоги других фирм работают идентично оригиналу.

Также в СССР ещё в семидесятых годах. Был разработал аналог этой микросхемы более низким потреблением питания. На полевых транзисторах под названием КР1441ВИ1.

Подборка по другим популярным микросхемам

Параметры микросхемы NE555

Ниже представлены предельные эксплуатационные параметры NE555 . Они характерны для большинства её модификаций. Также у некоторых производителей они могут незначительно отличаться между собой. В зависимости от компании-изготовителя

напряжение источника питания от +4.5 до +18В;
мощность рассеивания до 600 мВт;
выходной ток до 200 мА;
максимальная рабочая частота 500 кГц;
температура: рабочая от 0 до 70ОС; хранения от -65 до +150ОС.

Микросхема таймера 555

Важно: в данной конструкции необходимо использовать только качественный КМОП вариант 555 таймера. Обычные биполярные 555, к которым относится и КР1006ВИ1, работают плохо

Пример хорошего КМОП таймера: TLC555 datasheet от TI. На мой взгляд, одна из наиболее наглядных отрисовок блок-схемы микросхемы 555:

Блок-схема КМОП таймера 555

GND — Ground = «Земля», отрицательный вывод питания
TRIG — Trigger = Триггер
OUT — Output = Выход
RESET = Сброс
CONT — Control voltage = Управляющее напряжение
THRES — Threshold = Порог
DISCH — Discharge = Разряд
VDD — Positive supply voltage = Положительное напряжение питания

Апологеты микроконтроллеров могут смеяться. Впрочем, я и сам подумывал, отчего бы не замутить универсальный генератор на ATmega-8, который к тому же всегда под рукой. Потом стало лень программить, да и намучался я уже с присвистами ото всех этих цифровых штуковин. Для проверки качественного аудио аппарата хотелось иметь и качественный же тестовый сигнал

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле:

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке.

В формировании повторяющихся импульсов участвуют резисторы R1, R2 и конденсатор С1

Время импульса (t1), время паузы(t2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам: Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7

Схема работает следующим образом. В момент подачи питания конденсатор С₁ разряжен, что переводит выход таймера в состояние высокого уровня. Затем С₁ начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 U_ПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t₁), который продолжается до нижнего порогового значения 1/3 U_ПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 U_ПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

Краткая история NE555

Микросхема NE555 была разработана в 1970 году и запущена в серийное производство 12 месяцев спустя. Ее создатели не ожидали, что она будет производиться более 40 лет. Более того, сегодня никто даже не думает о прекращении производства этого чипа.

В каталогах производителей NE555 описана как универсальная машина времени, то есть схема, которая может генерировать импульсы заданной длительности.

Один из вариантов микросхемы NE555

Универсальность данной микросхемы является результатом простоты. В структуре этой схемы выделяется всего пять блоков, которые можно настраивать по-разному. С помощью нее можно изготавливать множество устройств: от простого мигающего светодиода, через сервоприводы и звуковые сигналы, до регуляторов мощности двигателя. Каждая из этих схем требует времени, и именно для этого был разработан NE555 .

NE555 продается в 8-контактных корпусах. Также существует вариант, содержащий две такие схемы таймера в одном корпусе — он известен как NE556 (такая схема замкнута в куб с 14 выводами). Однако эта версия не так популярна.

У NE555 есть множество модификаций, не меняющих ее принцип работы. По этой причине в продаже имеются LF555, CD555, LM555 и др.

Когда вы начинаете работать с новой интегральной схемой, у вас должна быть под рукой ее каталожная запись — ее стоит просмотреть даже просто из любопытства. Однако на данный момент, нам нужна только распиновка, т.е. описание пинов.

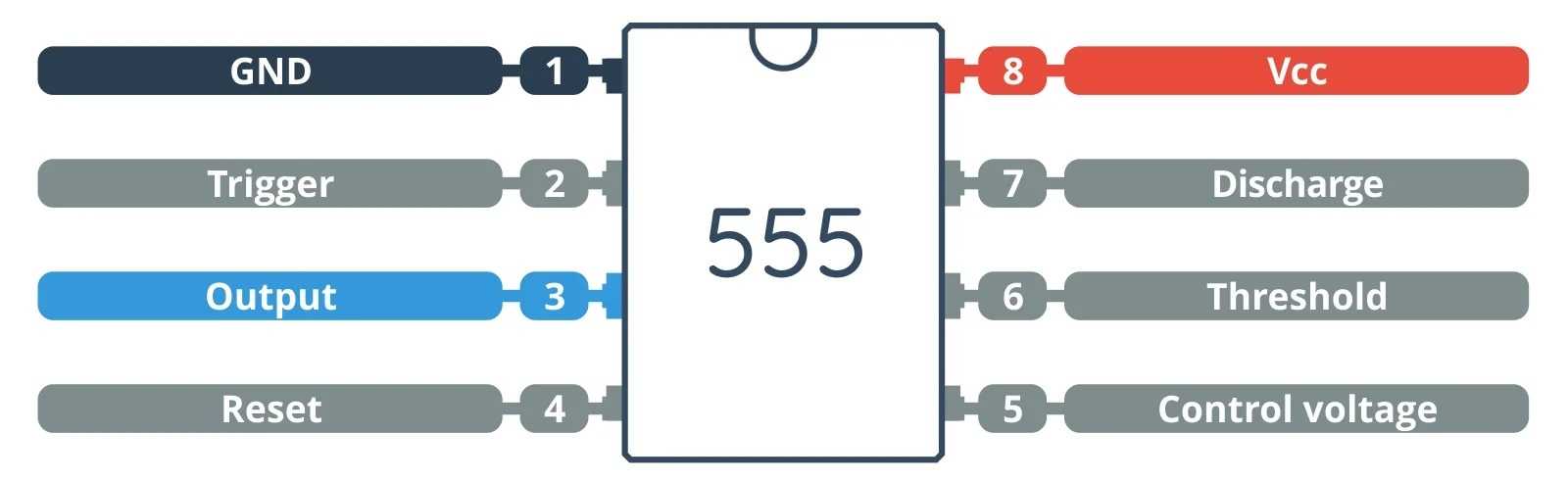

Описание выводов (ножек) микросхемы NE555

Генератор прямоугольных импульсов на NE555

Схема включения в астабильном режиме. На рисунке ниже это показано.

Так как у нас генератор импульсов, то мы должны знать их примерную частоту. Которую мы рассчитываем по формуле.

Значения R1 и R2 подставляются в Омах, C — в фарадах, частота получается в Герцах. Время между началом каждого следующего импульса называется периодом и обозначается буковкой t. Оно складывается из длительности самого импульса — t1 и промежутком между импульсами — t2. t = t1+t2.

Частота и период — понятия обратные друг другу и зависимость между ними следующая: f = 1/t. t1 и t2 разумеется тоже можно и нужно посчитать. Вот так: t1 = 0.693(R1+R2)C; t2 = 0.693R2C;

С теорией закончили так что приступим к практике.

Разработал простенькую схему с доступными всем деталями.

Расскажу о ее особенностях. Как уже многие поняли, переключатель S2 используется для переключения рабочей частоты. Транзистор КТ805 используется для усиления сигнала (установить на небольшой радиатор). Резистор R4 служит для регулировки тока выходного сигнала. Сама микросхема служит генератором

Скважность и частоту рабочих импульсов изменяем резисторами R3 и R2. Диод служит для увеличения скважности(можно вообще исключить)

Также присутствует шунт и индикатор работы, для него используется светодиод со встроенным ограничителем тока(можно использовать обычный светодиод ограничив ток резистором в 1 кОм). Собственно это все, далее покажу как выглядит рабочее устройство.

Вид сверху, видны переключатели рабочей частоты.

Данными подстроечными резисторами регулируется скважность и частота (на памятке видно их обозначение). Источник

Источник

От чего зависит длительность импульсов?

За длительность низкого и высокого состояния на выходе схемы отвечают три элемента: R3, R4 и C3. В частности, резистор R4 и конденсатор C3 отвечают за продолжительность низкого состояния (т.е. когда горит зеленый светодиод). Чем выше сопротивление R4, тем дольше LED1 будет гореть.

Продолжительность горения красного диода, сигнализирующего о наличии высокого состояния, определяется суммарным сопротивлением R3 и R4 и емкостью C3. Таким образом, увеличение R3 продлит длительность высокого состояния, а увеличение R4 — и то, и другое. Поэтому красный диод горит дольше зеленого — сумма сопротивлений R3 и R4 всегда будет больше, чем сам резистор R4.

Не допускается ставить «закоротку» на место резистора R3, т.е. заменять его, например, проводом. Никакое сопротивление в этот момент не разрушит ИС.

Конденсатор C3 в равной степени влияет на оба этих состояния. Чем больше его емкость, тем реже будут переключаться диоды, и чем она меньше, тем чаще будут происходить изменения.

Внешний вид макета

Примечание. Конденсатор C2 в схеме можно не использовать.

В этой схеме есть три компонента без номиналов: резисторы Ra и Rb, а также конденсатор C1 (далее просто C). Дело в том, что именно с помощью этих элементов настраиваются нужные нам характеристики генерируемого импульсного сигнала. Делается это с помощью несложных формул, взятых из технической документации к микросхеме.

T = 1/F = 0.693*(Ra + 2*Rb)*C; (1)

t = 0.693*(Ra + Rb)*C; (2)

Ra = T*1.44*(2*D-1)/C; (3)

Rb = T*1.44*(1-D)/C. (4)

Здесь F — частота сигнала; T — период импульса; t — его длительность; Ra и Rb — искомые сопротивления. Исходя из этих формул, коэффициент заполнения не может быть меньше 50% (иначе мы получим отрицательное значение сопротивления). Вот это новость! А что же нам делать с гирляндой? Ведь согласно нашей постановке, коэффициент заполнения импульсного сигнала должен быть непременно 33%.

Чтобы обойти это ограничение имеется два способа. Первый способ заключается в использовании другой схемы подключения таймера. Существуют более сложные схемы, которые позволяют варьировать параметр D во всем диапазоне от 0 до 100%. Второй способ не требует переделки схемы. Мы просто-напросто инвертируем выход таймера!

Собственно, в предложенной выше схеме мы это уже и сделали. Вспомним, что катод светодиода мы соединили с выводом таймера. В этой схеме светодиод будет гореть, когда на выходе таймера будет низкий уровень.

Раз так, то нам нужно настроить сопротивления Ra и Rb схемы так, чтобы коэффициент заполнения D был равен 66.6%. Учитывая, что T = 3 сек, а D = 0.66, получаем:

Ra = 3*1.44*(2*0.66 — 1)/0.0001 = 13824 Ом

Rb = 3*1.44*(1-D)/0.0001 = 14688 Ом

На самом деле, если мы будет использовать более точные значения D, то получим Ra = Rb = 14400 Ом. Вряд ли мы найдем резистор с таким номиналом. Скорее всего нам потребуется поставить последовательно несколько резисторов, например: один резистор на 10 КОм и 4 штуки на 1 КОм. Для большей точности можем добавить еще два резистора по 200 Ом.

В результате должно получиться что-то подобное:

В этой схеме используются резисторы на 15 КОм.

Модели с конденсаторами РР5

Генератор высоковольтных импульсов с указанными конденсаторами можно встретить довольно часто. При этом использоваться он способен даже с блоками питания на 15 В. Пропускная способность его зависит от типа адаптера

В данном случае важно определиться с резисторами. Если подбирать полевые модели, то адаптер целесообразнее устанавливать именно бесконденсаторного типа

В том случае параметр отрицательного сопротивления будет находиться в районе 3 Ом.

Стабилитроны в данном случае используются довольно часто. Связано это с резким понижением уровня предельной частоты. Для того чтобы ее выровнять, стабилитроны подходят идеально. Устанавливаются они, как правило, возле выходного порта. В свою очередь, резисторы лучше всего припаивать возле адаптера. Показатель колебательного возбуждения зависит от емкости конденсаторов. Рассматривая модели на 3 пФ, отметим, что вышеуказанный параметр никогда не превысит 6 мс.

Применение таймера NE555. Часть 2 — генератор прямоугольных импульсов на NE555

Пример №7 — Простой генератор прямоугольных импульсов на NE555

В момент включения схемы, конденсатор C1 разряжен и на выходе 3 таймера NE555 находится высокий уровень. Затем конденсатор C1 через резистор R1 начинает постепенно заряжаться.

В момент, когда потенциал на конденсаторе, и соответственно на выводе 6 (стоп) таймера, достигнет примерно 2/3 напряжения питания, сигнал на выводе 3 переключится на низкий уровень. Теперь конденсатор через сопротивление R1 начинает разряжаться. Когда уровень напряжения на входе 2 (запуск) упадет до 1/3 Uпит., на выходе снова будет высокий уровень. И процесс повторится снова.

Режимы работы

Вход (2) получает и обрабатывает одиночного цикла импульсы. При переключении микросхемы на выходе (3) появляется высокий уровень сигнала. Продолжительность импульсов (сек) доходит до: t=1,1*R*C. При прохождении временно́го отрезка (t) на выходе формируются сигналы низкого уровня. Выводы 4 и 8 целесообразно объединять.

Одновибратор

МК NE555 показан на картинке, он выдаёт на выходе OUT напряжение, равное потенциалу ИП минус 1.7 Вольта. Например, 5-1.7=3.3В минимум. 15-1.7=13.3 максимум. Это происходит в отрезок времени, до поры пока вход IN находится замкнутым на «0» (землю).

Мультивибратор

В режиме мультивибратора наша микросхема выдаёт прямоугольные сигналы с заданной частотой. Периодичность каждому импульсу определяет значение времязадающей RC-цепочки. С добавлением 1 сопротивления, контакт 7 (разряда) соединить между резисторами Ra и Rb, логически отключает внутри универсальный таймер.

Прецизионный триггер Шмидта с rs триггером

Высокой точности уровень срабатывания достигают, когда выполняют триггер ШМИТТА на базе КОМПАРАТОРА с аналоговым коммутатором. Выходное напряжение «Ue» держат таким, чтобы оно не превышало наименьших значений:

\[ Ue вкл. = (R1/R2) * Ua min \]

Правило обязательно для запуска и позволяет эффективно и надёжно функционировать сборке по варианту прецизионного триггера ШМИТТА.

Триггер представляет собой радиоэлектронный элемент, он находится в 2 состояниях. Переход от 1 до 2 состояние выполняется при изменении входных сигналов. Триггеры используют для счётчиков импульсов, делителей частоты, прочих сборок. Начальное положение происходит посредством 3 выводов, управление. Вход Е (вывод таймера 4) важен, имеет первостепенное значение. Используют для приостановки работы, сброса значений RS-триггера.

Таблица истинности RS триггера.

R	S	Q(t)	Q(t+1)
Режим хранения информации R=S=0
1	1
1	1	Режим установки единицы S=1
1	1	1
1	Режим записи нуля R=1
1	1
1	1	*	R=S=1 запрещенная комбинация
1	1	1	*

Устройство системы инжектора

Компьютер.

Служит для выбора оптимального режима работы, и качества подаваемой смеси исходя из показателей всех датчиков машины. Вдобавок компьютер определяет возможные неполадки и в самих элементах инжектора.

Датчики.

Предоставляют компьютеру всю информацию о том, каково состояние работы двигателя в конкретный момент. Речь идет о датчике расхода топлива, датчике расхода воздуха, лямбда-зонда, датчика детонации и так далее.

Система впрыска.

Современные двигатели отличаются двумя видами впрыска. Прежде всего, моновпрыск – это когда одна форсунка работает на все цилиндры, и подготовленная топливная смесь имеет одинаковые характеристики. Такой вид впрыска сегодня все менее популярен, так как неэффективен.

В системе распределенного впрыска топлива в отличие от первой на каждый цилиндр устанавливают отдельную форсунку, она и отвечает за регулировку количества подаваемого топлива.

Форсунки.

Их можно назвать «рабочими лошадками» системы впрыска, ведь на них возложена основная работа по смешиванию воздуха и топлива, и подача его в камеру сгорания.

Форсунки, кроме того, отключают подачу топливной смеси, скажем, во время спуска с горы с включенной передачей.

Эта часть системы инжектора конкретно и подвержена наибольшему износу, в первую очередь из-за микрочастиц грязи, способных изнашивать каналы форсунки и механизм, служащий для запора.

Форсунка по причине износа начнет подавать в камеру большее количество топлива, чем требуется. Это влияет на стабильность работы двигателя, теряется мощность.

Устройство инжектора.

Подключение группы светодиодов к таймеру 555

Теперь, когда мы научились задавать нужный ритм, соберем небольшую гирлянду. В новой схеме пять светодиодов будут включаться на 0.5 сек каждую секунду. Для такого ритма Ra = 0, Rb = 7.2 кОм. То есть, вместо резистора Ra мы можем поставить перемычку.

Выход микросхемы 555 слишком слабый для того, чтобы одновременно зажечь 5 светодиодов. А ведь в настоящей гирлянде их может быть штук 15, 20 и более. Чтобы решить эту проблему, используем биполярный транзистор, работающий с режиме электронного ключа. Возьмем самый распространенный NPN транзистор 2N2222. Также в этой схеме можно использовать полевой N-канальный транзистор, например 2N7000.

Нашим светодиодам потребуется токозадающий резистор. Суммарный ток пяти параллельно соединенных светодиодов должен быть равен I = 20 мА*5 = 100 мА. Напряжение питания всей схемы 9 Вольт. На светодиоде красного цвета напряжение падает на 2 Вольта. Таким образом закон ома на данном участке цепи имеет вид:

100 мА = (9В-2В)/R;

отсюда R2 = 7В/0.1А = 70 Ом.

Округлим сопротивление до 100 Ом, которое можно получить параллельным соединением двух резисторов на 200Ом. А можно и вовсе оставить один резистор на 200Ом, просто светодиоды будут гореть немного тусклее.

Подключение группы светодиодов к таймеру 555

Характеристики микросхемы

Функциональная схема представленной микросхемы достаточно проста и состоит из следующих блоков:

делителя напряжения, который сравнивает сигнал на входе с двумя опорными уровнями;
2 высокоточных компараторов на высокий и на низкий уровень сигналов;
триггера со встроенными RS -входами и дополнительным сбросом, выходной транзистор средней мощности биполярный или полевой в зависимости от технологии.

Также, аппаратно в конструкции микросхемы предусмотрен усилитель мощности, повышающий нагрузочную способность устройства и ее качество работы.

Микросхема является универсальной, как ни посмотри, со всех сторон. Например, базовая версия NE 555 рассчитана на напряжение питания в пределах от 4,5 до 16,5 В, что весьма упрощает процесс конструирования многих схем, так как отпадает необходимость придерживаться конкретной величины питания.

Но если необходимо запитать генератор импульсов от пониженного уровня порядка 2–3 В, то лучше использовать схемы на КМОП-логике. Они не только могут свободно функционировать на низком напряжении, но и обладают повышенными показателями устойчивости к помехам и нестабильности питания.

Также, выпускаются модификации устройств с повышенным порогом питающего напряжения, который может достигать 18 В. Эти МС могут применяться в импульсных устройствах и генераторах.

Согласно информации, которую предоставляет западный на ne555 datasheet потребляемый ток устройством зависит от величины входного импульса. Если она лежит на номинальном уровне порядка 5 В, то величина тока составляет не более 6 мА. Но если напряжение вырастет до 15В, то ток также растет до 15мА. Обычно устройства разрабатывают своими руками на средний показатель тока, который оставляет порядка 10 мА, что говорит о напряжении питания в пределах от 9 до 12 В. Но это характерно для ТТЛ-логики.

Микросхемы, сконструированные на основе КМОП-транзисторов, потребляют еще меньше – 100-200 мкА, что их делает еще более экономичными. Но максимальное значение потребляемого тока не превышает 100 мА. Если у вас она берет больше этого значения, это означает что устройство неисправно и требует замены.

Чистим самостоятельно

Стоит отметить, что сейчас продается много самых разных химических средств и жидкостей для прочистки инжекторов. Но помочь они далеко не всегда могут, а иногда наоборот, – еще больше приведут к засорению. Поэтому мы будем использовать немного другое средство, но об это дальше.

Что понадобиться.

Чтобы создать приспособление для промывки форсунок понадобиться:

Резиновый патрубок тормозной системы (как вариант, можно использовать другие эластичные трубки);
Провод двухжильный;
Лампа накаливания (12 В);
Хомуты-стяжки пластиковые;
Изолента;
Тумблер или кнопка.

В качестве химического средства нам понадобиться средство для промывки карбюраторов. Необходимо 2 баллончика, чтобы промыть все форсунки.

Также для последних следует сразу купить новые уплотнительные кольца.

Это и все составляющие, которые понадобятся. Стоят они недорого, поэтому затраты на промывку будут минимальными.

Назначение и расположение выводов микросхемы

NE 555 в базовом исполнении имеет 8-выводной корпус DIP, но также выпускаются иные модификации, являющиеся аналогами. Поэтому ориентировать исключительно этого описания при построении устройств своими руками на ее основе не стоит. К каждой микросхеме необходимо просматривать свой даташит.

Схемное обозначение устройства отображается в виде надписи «G 1/ GN». В зарубежных справочниках эту надпись можно расшифровать как генератор одиночных и серий импульсов. Что касается расположения выводов и их назначения, то все однотипные МС являются стандартизированными и могут быть взаимозаменяемы без внесения каких-либо доработок.

В таблице ниже представлено расположение выводов в стандартном корпусе МС:
