Антенна харченко: расчет и изготовление

Как сделать антенну Харченко для цифрового телевидения

Самодельная конструкция не вызовет у вас проблем, даже если раньше вы не делали похожих поделок. Из материалов потребуется медная проволока и паяльник

Акцентируем внимание на том, что при использовании паяльника важно придерживаться мер предосторожности, чтобы не получить травму и не навредить здоровью других. Также для усиления сигнала используется рефлектор, но это необязательно

Антенна HQClear TV: развод или нет, реальные отзывы покупателей и специалистов

Необходимые материалы и инструменты

Перечень материалов и инструментов, которые понадобятся в создании антенны Харченко:

• проволока из меди или других металлов — желательный диаметр около 12 миллиметров;
• приспособление для пайки или канифоль;
• штекер с РФ-выходом;
• антенный кабель;
• линейка или рулетка, чтобы измерять показатели;
• бумага и карандаш (или ручка) для составления чертежа;
• клей, изоляционная лента;
• основа для крепления;
• наждачка чтобы зачистить спаянные места.

Чертежи и схемы

Схема — основа, которая поможет создать точный план и провести расчеты перед созданием девайса

Учитывая особенности конструкции и важность замеров, именно от точности и правильности составления схемы зависит успешность работы приемника. Визуально схема будет выглядеть как два зеркально отраженных по горизонтали ромба

На месте их стыка закрепляется кабель антенны, а на противоположных сторонах — проволоки.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Задать вопрос

Ручной расчет

Для того, чтобы вручную рассчитать все размеры будущей антенны, и качественно изготовить антенну Харченко для цифрового ТВ своими руками вам понадобится формула:

λ=c/F

В этой формуле такая расшифровка:

• λ (лямбда) – периметр ромба;
• c – скорость света 3×108 метров;
• F – частота.

Все эти параметры не статичные, поэтому для каждого региона подбираются индивидуально. Изначально параметры фигуры просчитываются, затем длина проволоки и ребер.

Калькулятор антенны Харченко

Если вы сомневаетесь в своих математических навыках, советуем проверить все подсчеты при помощи онлайн-калькулятора.

Сборка

Сборка — это процесс соединения всех деталей так, чтоб в конце получилась рабочая конструкция. Пошаговая инструкция по сборке:

• сгибаете проволоку по рассчетам и плану;
• свободные концы обматываете либо тонкой проволокой, либо изолентой;
• далее включаете паяльник и соединяете ромбы с кабелем;
• жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
• к противоположному концу кабеля присоедините RF-штекер.

Как сделать логопериодическую антенну для цифрового ТВ своими руками: размеры, чертежи

Изготовление рефлектора

Рефлектор — это дополнительное приспособление, которое поможет избежать помех и перебоев с работой. Визуально это выглядит как металлическая решетка, которая цепляется сзади самодельной антенны. Чтобы правильно его использовать, и получить результат, располагаете его так, чтобы расстояние между усилителем или антенной равнялось 1/7 от длины волны. Площадь решетки должна быть примерно на одну пятую часть больше, чем антенна.

Подключение и настройка

Изначально вставляете штекер в ресивер, и расположите в наиболее удачной точке, где сигнал будет чистым. Чаще всего это крыша здания или фасад возле окна или балкона. Также выставите правильный угол наклона, чтобы считывающие головки были направлены в сторону вышки. Правильно настроить антенну Харченко поможет индикатор на телевизоре.

Харченко для 3G и 4G связи

Мобильные интернет-модемы имеют маленькую встроенную антенну, которая не обладает большой мощностью. Прием интернет-сигнала можно усилить, если подключить внешнюю антенну. А биквадрат как раз можно изготовить для улучшения приема 3G или 4G.

Крайние частоты – 1,9-2.1 ГГц. Если подставить величины в формулу, длина волны будет 14-16 см. А сторона антенны равна 3,5 и 4 см.

Отражающий элемент делается аналогично, но отдаляется от антенны на 21 мм. Подключается мобильная антенна к модему обычным штекером под наушники – mini Jack 3,5 мм.

Не все модемы имеют разъем для дополнительной антенны. В этом случае требуется разборка модема и подключение ан-ны Харченко.

Конструкции для интернета, 3g и мобильной связи

Для мобильной связи, Bluetooth, 3g и WiFi используются настолько короткие волны и высокие частоты, что всё устройство имеет в длину порядка 10 см и изготавливается по одному чертежу для всех диапазонов. Отличия только в размерах, которые можно рассчитать, используя онлайн-калькулятор. Можно также использовать её для мобильного телефона.

Зигзагообразная антенна своими руками

Сделать антенну самостоятельно нетрудно. Для изготовления необходимы:

• одножильный медный провод;
• паяльник;
• плоскогубцы;
• линейка;
• коаксиальный кабель с волновым сопротивлением 50 Ом;
• токопроводящий материал для экрана (фольгированный гетинакс, DVD или CD диск, банка из-под шпрот и т.п.);
• стойка, обеспечивающая правильное расстояние между антенной и экраном, например, крышка от пластиковой бутылки;
• клей.

Процесс изготовления можно разделить на несколько этапов:

1. Очищают провод от изоляции;
2. С помощью линейки размечают места сгибов;
3. Плоскогубцами сгибают проволоку в ранее отмеченных местах. Чем точнее была сделана разметка, и согнута проволока, тем лучше будет приём;
4. Лудятся места присоединения кабеля;
5. Лудится кабель, либо на кабель надевается штекер, к которому припаиваются кусочки провода длиной 10-15 мм;
6. Провод припаивается к антенне;
7. На кабель последовательно одеваются стойка и экран;
8. Вся конструкция проклеивается, например, силиконом.

Готовая антенна

Подключение кабеля к антенне

Улучшение приёма WiFi и Bluetooth

WiFi передается, как и другие виды беспроводной связи, радиоволнами. Поэтому для улучшения работы WiFi-роутера или других устройств также можно использовать эту конструкцию. По отзывам, если в качестве экрана использовать параболическую тарелку (как вариант можно выгнуть из консервной банки), то усиление достигает 31 дБ. При использовании самодельного отражателя его кривизна подбирается опытным путем. Для этого на аппарате, на который передается сигнал, нужно установить программу, показывающую уровень сигнала и, меняя кривизну экрана, следить за ним.

Расчет производится на частоту 2445 МГц.

• L1 (внешняя сторона квадрата) – 30.8 мм;
• L2 (внутренняя сторона квадрата) – 29.6 мм;
• L3 (длина рамки) – 84 мм;
• L4 (ширина рамки) – 43 мм;
• L5 (зазор для подключения) – 1.9 мм;
• D (высота стоек) – 13.6 мм;
• B (ширина экрана) – 122 мм;
• H (длина экрана) – 122 мм;
• диаметр проволоки – 2.5 мм;
• количество проволоки – 256.6мм.

Важно! Чем точнее выдержаны размеры, тем лучше будет приём. В качестве экрана можно использовать кусочек фольгированного гетинакса для печатных плат

Для механической прочности экран припаивается к оплетке провода

В качестве экрана можно использовать кусочек фольгированного гетинакса для печатных плат. Для механической прочности экран припаивается к оплетке провода.

В качестве экрана можно использовать CD или DVD диск. На диске есть тонкий слой фольги, на котором записывается информация. В этом случае сделать антенну можно в боксе для CD дисков.

Устанавливают антенну Харченко горизонтально. Это связано с поляризацией сигнала.

Bluetooth использует те же частоты, что и WiFi. Поэтому нужна антенна диапазона WiFi и тех же размеров.

Подключение к роутеру

Если в роутере есть разъем для подключения внешней антенны, то к концу кабеля припаивается штекер и вставляется в разъем.

Если его нет, то для подключения нужно вскрыть модем и припаять кабель к плате. Чем короче провод, тем лучше. Мощность роутера небольшая, и потери в кабеле имеют иногда решающее значение.

Внимание! Эту работу могут выполнить только опытные специалисты. Вскрытие прибора приведет к потере гарантии

Подключение к ноутбуку

В ноутбуках WiFi платы встроенные для мобильности и уменьшения габаритов. Поэтому внешней антенны нет, а внутренняя – маломощная. Чтобы подключиться к ней, необходимо разбирать ноутбук и точно знать, где она расположена. Но существует альтернативный вариант с использованием USB WiFi-адаптера с антенной. Разделав ее, можно найти центральную жилу и экран. К ним соответственно припаивается коаксиальный кабель. Идеальным вариантом будет установка прямо на адаптер с целью уменьшения потерь в кабеле.

Подключение усилителя

С подключением внешнего усилителя проблем не возникнет. Это устройство, которое врезается в кабель посредством вкручивания в два F-разъема на концах соединительных кабелей. Монтируется только внутри помещение как можно ближе к антенне. Поэтому подключать следует сразу, как только кабель заведен в квартиру.

Что касается встроенного усилителя (платы), то она подключается прямо к выходам антенны, т. е. к внутренним концам. Есть небольшие сложности, так как на плате есть контакты, которые нельзя замыкать. Поэтому на используемую в подключении сторону платы нужно подложить, например, кусок тонкой резины. Материал предотвратить замыкание контактов проводников эфирного приемника.

Сам кабель припаивается к выходам платы. Или монтируется зажимным креплением, если такое присутствует на плате. Кстати, это лучший вариант, проще в осуществлении и надежнее. Кабель зачищается по стандартной схеме. А после монтажа лишние части обрезаются во избежание замыкания с другими контактами.

Усилитель нуждается в питании. Напряжение может подаваться двумя способами:

• приставкой, тогда питание включается в настройках ресивера;
• внешним блоком питания, если приставка не используется. Телевизор сам не может пустить питание, поэтому подключается питающий антенну блок.

Чтобы включить подачу на приставке, нужно зайти в меню поиска и переключить соответствующую опцию во включенное состояние.

А вот блок питания следует подключить к стороне кабеля, который вставляется в телевизионное гнездо (или приставки).

От блока выходит провод, на конце которого есть сепаратор. Нужно раскрутить устройство, зачистить кабель, вставить в зажим и закрутить болты.

Далее штекер сепаратора вставляется во вход для антенны, блок включается в розетку. После, можно настраивать и смотреть цифровые телеканалы.

Теоретическая часть

действительно, если слегка погрешить против истины и использовать то, что антенна в пределах одного диапазона и правда очень широкополосна, то она вполне приемлимо работает с кабелем 50 или 75 ом без специальных мер согласования и настройки. Но, если рассмотреть всё детально, то выясниться, что сопротивление антенны очень сильно зависит от формы рамок и, конечно, от их размера. Например на графике справа кривые импеданса биквадрата в зависимости от физического размера рамок. А мы уже знаем, что антенна очень широкополосная и успешно может работать не только на резонансной частоте но и вблизи неё. Поэтому иногда биквадраты называют не резонансной антенной, а диапазонной. Угол “a” – физический угол между вертикалью и элементами рамок.

Будет интересно Катушка тесла (Трансформатор) самостоятельная сборка собственными силами

В этом конкретном случае угол 45 грудусов, тоесть по форме рамки представляют собой идеальные квадраты. На графиках можно увидеть, что при точном соответствии периметра рамок длинне волны (сторона квадрата равна 0,25 периметра) их импеданс лежит в пределах 50-60 ом. Если же сторону квадрата увеличить до 0,33, то сопротивление вырастает до 120 ом. При этом просчитанно, что максимальный коэффициент усиления биквадрата и наилучшие направленные свойства будут при длинне стороны квадрата равной 0,375. Конечно, сопротивление при этом возрастает многократно – до 600-700 ом, что конечно же много даже для нашей идеи. На втором графике, слева, зависимоcти сопротивления от угла “а”. Если рассмотреть график сопротивления при длине стороны квадрата равной 0,25 периметра – пряморезонансной, но при угле стороны к вертикали равном 60 градусов, то мы обнаружим, что сопротивление биквадрата, или антенны Харченко, составит не 50 ом, а 100!

Антенна Харченко большого размера.

Таким образом мы получаем антенну круговой диаграммы направленности с минимальными сложностями в изготовении и настройке. Если одну антенну повернуть на 90 градусов не только в горизонтальной, но и в вертикальной плоскости, то получаем антенну круговой поляризации и круговой диаграммы направленности. Простейший расчёт покажет вам, что для образования угла в 60 градусов между вертикалью и полотнами сторон ромба (при периметре равном длине волны, в нашем случае 2000 мм) высота биквадрата должна быть 1000 мм, а расстояние между крайними точками 866 мм.

Сопротивление одной такой “биквадратины” составит 100 ом. Для получения круговой диаграммы направленности два биквадрата размещаются под углом 90 градусов между собой и соединяются между собой с помощью четвертьволнового трансфоматора-фазовращателя из кабеля сопротивлением 50 Ом. С учётом коэффициента укорочения (для RG-58) это отрезок 34,2 см. Вы, наверное, уже успели заметить мою любовь к медному проводу и канализационным трубам? Так вот и правда, я не знаю материала лучше для моделирования и практического изготовления антенн УКВ диапазона.

Хотя конечно всё описанное ниже можно заменить на вашу собственную конструкцию из дерева, например или другого имеющегося в наличии изоляционного материала, а провода на трубы или полоски жести или оцинковки. не забудьте, что есть простой способ оценить качество материала для диэлектрика антенны .

Если бы я не был в юности радиотехником, я бы просто повторил почти повсеместно повторяемую фразу, что усиление антенны Харченко составляет 6-8 дБ. Но посколько я в вопросе разбирался, то могу заявить, что усиление одной антенны Харченко (когда она 50-ти омная) не будет более 4 дБ. В нашем случае, когда сопротивление одной антенны выше и КНД лучше, может чуточку больше. Выигрыша в усилении от двух антенн формирующих круговую диаграмму направленности не будет, но можно смело заявить что в этой антенне, назовём её условно “два бриллианта” (по внешнему виду) усиление будет не менее 4 дБ во всех направлениях.

Итак, переходим к конструкции. В связи с тем, что пластиковые трубки-палочки от воздушных шариков из “Макдоналдс”а уже не годятся, в голову пришла мысль использовать пластиковые палки от детских лыж из которых старший внук уже вырос, а младшая уже не захочет красного цвета. Длина и диаметр подходят, только цвет подкачал…

Чертёж двойного самодельного биквадрата

В дополнение к вышесказанному следует отметить, что при изготовлении антенны под определенную частоту очень важно соблюдать все размеры, которые приведены ниже (совместно с чертежом):

1. первичное значение угла между плечами рамки – 90 градусов, далее при выставлении зазора он незначительно изменится до нужной величины;
2. внешняя длина каждого ребра квадрата – 30,5 мм, отклонение допустимо в пределах 0,5 мм, не более;
3. величина зазора между центральными изгибами – 1-5 мм, выбирается непосредственно во время настройки;
4. рефлектор выполнен в виде прямоугольника со сторонами 100 х 120 мм.

Обратите внимание! Еще раз следует упомянуть о важности соблюдения точных размеров. Под этим подразумевается то, что антенна должна быть абсолютно симметричной относительно ее центральной части, независимо от величины длины граней

Антенна для 3g модема: лайфхак по изготовлению своими руками

Немало людей в современном мире использует мобильный интернет — с помощью него человек может дистанционно общаться, получать информацию и даже работать. Но не всегда провайдер предоставляет пользователям стабильную скорость соединения из-за особенностей приёма связи, который может быть ограничен особенностями рельефа, большим расстоянием до передатчика и прочими факторами.

Самодельная антенна для 3g модема поможет вам улучшить скорость и дальность приёма сигнала. Предлагаем вам несколько инструкций, как сделать антенну для 3G модема своими руками.

Способ Харченко

Недавно мы писали, как своими руками сделать антенну для приёма телевидения. Но знали ли вы, что аналогичным образом можно сделать самодельную антенну для 3G модема?

Нам потребуется:

• Медный провод или проволока, потребуется участок примерно в 30 сантиметров;
• Коаксиальный кабель сопротивлением 50 или 75 Ом;
• Разъём для подключения антенны к модему;
• Кусок фольги или DVD-диск в качестве рефлектора;
• Инструменты: нож, паяльник, пассатижи, клей, линейка и карандаш;
• Пластиковая крышка от бутылки для разделения антенны от рефлектора.

Изготовление биквадрата Харченко

На фотографиях самодельных антенн для 3G модемов можно увидеть его примерный вид. Для начала необходимо сделать на медной проволоке разметку карандашом: длина внешней стороны каждого из квадратов должна составлять примерно 35-36 мм.

Аккуратно погнуть проволоку по разметке, помогая себе пассатижами. Должна получиться симметричная конструкция из двух квадратов, соприкасающихся углами. Оставшиеся куски проволоки удалить.

Проделать в крышке отверстие, в него продеть конец кабеля. Кабель раздилать, оголив внутренний проводник и экран для пайки.

Через отверстие вставить диск-рефлектор в провод, продвинуть его к антенне и приклеить к крышке. Припаять к кабелю с другой стороны разъём для подключения к модему. Подсоединить антенну к модему. Наслаждаться результатом своей работы!

Антенна «двойное кольцо»

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

• Медная проволока или провод;
• Рефлектор — плоская длинная консервная банка, кусок фольги и т.д;
• Коаксиальный кабель с сопротивлением 75 Ом;
• Короткая металлическая трубка, в которую можно продеть кабель;
• Разъём для подключения антенны к модему;
• Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

• Поищите в Интернете схему Bi-Loop антенны для 3g модема  — на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
• Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
• Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
• Изготовить рефлектор. Минимальные размеры: высота — 120 мм, ширина — 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
• Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку —со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
• Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
• Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю — к медной трубке;
• Запаять трубку и оплётку кабеля;
• Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
• Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
• Подключить антенну к модему. Готово!

Теперь вы знаете несколько способов, как сделать антенну для 3G модема своими руками. Приведённые выше способы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

• ƛ1 = 300/546 = 0.55 м = 550 мм;
• ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.

Сборка

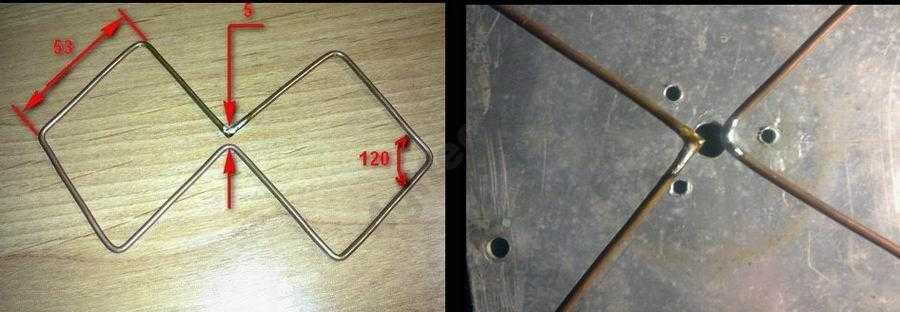

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки.

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

• расстояние между рефлектором и приемником составляет ƛmax/7;
• площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
• приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно

А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Тестирование антенны Харченко

Когда антенна Харченко собрана, перед крепежом и установкой нужно ее проверить. Для проверки приема цифрового ТВ на телевизоре или ресивере запускается автонастройка каналов. Если нет времени на полный поиск или уже присутствуют настроенные каналы, можно сделать проще — выбрать два канала и на каждом установить частоту любого канала разных мультиплексов (в каждом пакете все телеканалы вещают в одном частотном диапазоне).

В результате будет получено качественное изображение или полное отсутствие. В отличие от аналогового вещания, у цифры не бывает показа с помехами, и программа работает качественно или отсутствует.

С модемом ситуация сложнее. Во-первых, результат приема сигнала характеризуется динамически, т.е. он не только присутствует/отсутствует, но и принимается с конкретной эффективностью, которая определяет скорость интернет-соединения.

Этому способствует 3 фактора:

• вышка каждого оператора находится на разной удаленности и направленности;
• работа ретрансляторов (они отправляют сигнал на пограничных, но разных(!) частотах).

Если прием/передача данных достигает 3 Мб/сек — зигзагообразная антенна справляется со своей задачей. Когда она немного ниже достаточно изменить ее направление. Данная антенна может использоваться и для смартфонов, когда мобильная связь неработает по причине слабого сигнала.

Советы и техника безопасности

Во время конструирования антенны Харченко стоит учитывать не только качество проводящих материалов или точность расчетов формул, но и технику безопасности, так как пользователю придется работать с токопроводящими элементами. Перед подключением к сети все оголенные концы проводов должны быть изолированы.

Для симметричных ромбов можно использовать алюминиевый прут, однако данный материал заметно уступает по качеству передачи сигналов медному проводнику.

Лучшим вариантом окажется использование медных хомутов или проволоки, которой можно будет скрепить выступающие концы. Также рекомендуется устанавливать конструкцию как можно выше, ведь от этого зависит скорость передачи.

Делаем биквадратную антенну в домашних условиях

Самодельная антенна собирается за 30-40 минут. К тому же элементы конструкции изготавливаются из самых обычных материалов, которые с большой долей вероятности уже есть у вас дома или в гараже.

Необходимые материалы и инструменты

• медный провод сечением 1,5–5 миллиметров, длиной около метра;
• обычный антенный провод (коаксиальный), 3–5 метров;
• паяльник, соответственно, припой и канифоль;
• штекер для телевизора;
• напильник или наждачная бумага для зачистки провода;
• рулетка или линейка;
• маркер либо фломастер.

Дополнительные материалы, которые могут понадобиться:

• основа для антенны (например, деревянная рейка);
• клей;
• изоляционная лента.

Ручной расчет

Размеры антенны Харченко напрямую зависят от диапазона принимаемых частот.

В Москве вещание 1 мультиплекса идет частоте 546 МГц (ТВК 30), 2-ого — на 498 МГц (ТВК 24 ). Я хочу принимать оба пакета, поэтому беру среднее значение:

(546 + 498)/2 = 522 МГц .

1. Вычисляем длину волны по формуле: λ = с/F , где: λ — длина волны; с — скорость света (3×10 8 м/с); F — частота.
2. Подставляем значения: λ = 300/522 ≈ 0,5747 м = 57,47 см.

Можно использовать полученную величину, но для практического применения она может оказаться слишком большой. Мы имеем право взять ровно половину или четверть длины волны:

λ/2 = 0,5747/2 ≈ 0,287 м = 28,7 см.

λ/4 = 0,4918/4 ≈ 0,143 м = 14,3 см.

Зная длину волны, производится расчет размеров рамки. На примере значения 575 мм получаем следующее:

• длина внешней стороны ромба: 575/4 = 143,75 мм;
• общая длина проволоки – 1150 мм.

Калькулятор антенны Харченко

Можно поступить проще: рассчитать все параметры с помощью онлайн-калькулятора. Алгоритм его работы аналогичен представленному выше, действие всех формул автоматизировано. На выходе получится готовый чертеж с размерами «двойного квадрата».

Сборка

1. Возьмите проволоку. Для антенны подойдет только медь (алюминий или другой металл надежно спаять не получится, а от качества соединения контактов будет зависеть чистота принимаемого сигнала).
2. С помощью линейки и маркера отметьте 8 одинаковых отрезков, длину которых (L1) вы рассчитали на калькуляторе.
3. На чистом листе бумаги нарисуйте шаблон будущей рамки телеантенны, соблюдая вычисленные размеры.
4. Согните проволоку по отметкам, ориентируясь на шаблон. Должна получится ровная восьмерка с углами 90°.
5. Используя напильник или наждачную бумагу, зачистите края проволоки и место сгиба граней, а затем зафиксируйте свободные концы тонкой медной проволокой.
6. Спаяйте концы между собой.

7. Возьмите антенный провод, оголите его примерно на 2 см для и припаяйте к рамке антенны: центральная жила на один сгиб, экран — на второй. На другой конец кабеля установите RF-штекер.

8. Заизолируйте все места пайки. Можно использовать силиконовый герметик или простую изоленту.

Настройка

После сборки включите телевизор и выполните поиск цифровых каналов. Если у вас приставка — запустите автопоиск на ней. Дальше анализируйте:

• Прием сигнала хорошего качества. Можно закрепить полученную рамку на любую поверхность при помощи клея или жидких гвоздей. Кабель тоже нужно зафиксировать, чтобы не нарушать слабое место пайки.
• Качество принимаемого сигнала недостаточно хорошее. Попробуйте переместить антенну: меняйте вертикальные и горизонтальные углы наклона. Если это не помогает, то нужно усилить принимаемый сигнал, используя рефлектор.

Изготовление рефлектора

Рефлектор представляет собой экран, расположенный за основной рамкой антенны. Для изготовления подойдет металлическая пластина или стеклотекстолит, используемый для печатных плат. Можно взять решетку, состоящую из металлических прутьев. Или можно сделать экран самостоятельно из плотной фольги, наклеенной на твердую основу нужного размера.

В данном примере экран сделан из стенки корпуса домашнего ПК.

К расположению рефлектора предъявляются следующие требования:

• расстояние между ним и приемником — ровно 1/7 часть длины принимаемой волны (на калькуляторе это значение D). Изготовьте диэлектрические проставки, с помощью которых соберите единую конструкцию;
• площадь активной (токопроводящей) поверхности рефлектора на 20 % больше площади телеантенны;
• приемник должен «лежать» внутри плоскости рефлектора.

В этом примере проставки сделаны из старых маркеров, которые стягиваются пластиковыми жгутами.

Рекомендуем полную пошаговую видеоинструкцию по изготовлению биквадрата с экраном:

Улучшение скорости интернет-соединения антенной Харченко

Сегодня цифровое телевидение идет рука об руку с интернет технологиями. Среди любителей телевидения есть зрители, предпочитающие просмотр с монитора компьютера через интернет. Но для этого требуется высокая скорость, т.к. в интернет-вещании цифровой сигнал не кодируется и информация передается в большом объеме.

Эта проблема актуальна лишь для владельцев 3G-модемов, которые и будут рассматриваться:

• У владельцев 4G-модемов при крайне слабом соединении обмен информации со скоростью 5+ Мб/сек, что лишь заставит дольше ждать загрузку игры или фильма.
• Техническая скорость 3G-модемов (3-6 Мб/сек) является пограничной для использования современных интернет функций. При слабом принимаемом сигнале скорость в 3G-сети не более 1 Мб/сек, при которой уже невозможно смотреть прямую трансляцию в Full-HD качестве или находиться в онлайн-играх с хорошей графикой.

Антенну Харченко своими руками поможет увеличить скорость соединения при большой удаленности компьютера от телевизионной вышки и решить проблему описанных выше неудобств. Для модема не требуется основательно соблюдать точность при ее сборке и погрешность лишь незначительно ухудшит скорость.

Расчет

3g-модемы работают на частоте 1.9 — 2.1 ГГц, с учетом которых и потребуется изготовить универсальный приемник. Принцип вычисления сторон биквадратов тот же, что и для просмотра цифрового телевидения, вместо частот мультиплексов выступают минимальное и максимальное значение частотного диапазона.

В котором работают модемы:

• ƛmin = 300/2100 = 0.143 м = 143 мм;
• ƛmax = 300/1900 = 0.158 м = 158 мм.

Выше сообщалось, что длина стороны биквадрата (зигзага) составляет половину от проецируемой на приемник ширины волны в поперечнике, или ¼ ее длины.

В результате получается:

• 143/4 = 35.75 мм для сторон, укороченных разрывом;
• 158/4 = 39.5 мм для двух других сторон.

Сборка

Собирается приемник по той же схеме, рассчитанной для цифрового ТВ. На случай отсутствия паяльного инструмента можно использовать крепеж. Концы обеих заготовок соединяются токопроводящим элементом. Конструкция для работы 3G-модема готова.

Осталось изготовить рефлектор, для которого действуют те же правила, что и при изготовлении антенны, улавливающей DVB-T2 сигнал. Расстояние между рефлектором и приемником составит L = 158/7 = 22.57 мм или 2.5 см. Учитывая малое расстояние, не следует уповать на допустимую погрешность, создаваемую толщиной проводника. Рекомендуется именно такое расстояние между ним и рефлектором. К готовой антенне припаивается кабель сопротивлением 50 — 65 Ом в любой точке приемника.

Подключение

За редким исключением, в 3G-модемах отсутствует разъем и к ним невозможно использовать внешние антенны. Если он есть — к кабелю подключается штекер и все готово. При его отсутствии нужно разобрать модем. К одному из контактов, соединенных с USB-входом, припаивается жила кабеля, а провод от рефлектора — к массе (внешней стороне входа).
