Общие принципы работы проекта
В данном проекте рассматривается генератор перестраиваемой частоты (variable-frequency oscillator, VFO), пригодный для использования в «домашних» (Do It Yourself , DIY) условиях. Этот генератор может пригодиться в синтезаторах частоты, супергетеродинных радиоприемниках, SDR-приемопередатчиках и т.д. Генератор имеет шкальный индикатор (Bargraph indicator) для отображения мощности сигнала (S-Meter) и 20 заранее установленных диапазонов частот.
Основные особенности проекта:
- рабочий диапазон от 10 кГц до 225 МГц;
- шаг настройки: 1 Гц, 10 Гц, 1 кГц, 5 кГц, 10 кГц и 1 МГц;
- регулируемое смещение (+ или -) промежуточной частоты (ПЧ);
- 20 заранее установленных диапазонов частот (с быстрым доступом) в полосах частот АМ-вещания (BCB) и радиолюбительских диапазонах (HAM frequencies);
- режим генерации сигналов (функциональный генератор);
- для использования в качестве местного генератора на самодельных супергетеродинных радиоприемниках или радиоприемниках с прямым преобразованием;
- для использования в качестве генератора переменной частоты для радиолюбителей;
- для использования в качестве простого тактового генератора для калибровки или генерации тактовых импульсов;
- шкальный индикатор для отображения мощности сигнала через вход АЦП (аналого-цифрового преобразователя);
- возможность работы с платами Arduino Uno, Nano и Pro Mini;
- использует стандартный дисплей 128×64 I2C OLED SSD1306 и модуль Si5351;
- передача данных по интерфейсу I2C, необходимо всего 2 провода для подключения дисплея и модуля Si5351 к плате Arduino;
- высокая стабильность и точность генерации частоты;
- хорошая эффективность, невысокая стоимость, можно собрать в домашних условиях.
Архивы
АрхивыВыберите месяц Февраль 2022 (2) Январь 2022 (3) Декабрь 2021 (4) Ноябрь 2021 (2) Октябрь 2021 (6) Апрель 2021 (1) Март 2021 (3) Февраль 2021 (2) Январь 2021 (1) Декабрь 2020 (1) Ноябрь 2020 (1) Октябрь 2020 (1) Сентябрь 2020 (2) Июль 2020 (2) Июнь 2020 (1) Апрель 2020 (1) Март 2020 (3) Февраль 2020 (2) Декабрь 2019 (2) Октябрь 2019 (3) Сентябрь 2019 (3) Август 2019 (4) Июнь 2019 (4) Февраль 2019 (2) Январь 2019 (2) Декабрь 2018 (2) Ноябрь 2018 (2) Октябрь 2018 (3) Сентябрь 2018 (2) Август 2018 (3) Июль 2018 (2) Апрель 2018 (2) Март 2018 (1) Февраль 2018 (2) Январь 2018 (1) Декабрь 2017 (2) Ноябрь 2017 (2) Октябрь 2017 (2) Сентябрь 2017 (4) Август 2017 (5) Июль 2017 (1) Июнь 2017 (3) Май 2017 (1) Апрель 2017 (6) Февраль 2017 (2) Январь 2017 (2) Декабрь 2016 (3) Октябрь 2016 (1) Сентябрь 2016 (2) Август 2016 (1) Июль 2016 (9) Июнь 2016 (3) Апрель 2016 (5) Март 2016 (1) Февраль 2016 (3) Январь 2016 (3) Декабрь 2015 (3) Ноябрь 2015 (4) Октябрь 2015 (6) Сентябрь 2015 (5) Август 2015 (1) Июль 2015 (1) Июнь 2015 (3) Май 2015 (3) Апрель 2015 (3) Март 2015 (2) Январь 2015 (4) Декабрь 2014 (9) Ноябрь 2014 (4) Октябрь 2014 (4) Сентябрь 2014 (7) Август 2014 (3) Июль 2014 (2) Июнь 2014 (6) Май 2014 (4) Апрель 2014 (2) Март 2014 (2) Февраль 2014 (5) Январь 2014 (4) Декабрь 2013 (7) Ноябрь 2013 (6) Октябрь 2013 (7) Сентябрь 2013 (8) Август 2013 (2) Июль 2013 (1) Июнь 2013 (2) Май 2013 (4) Апрель 2013 (7) Март 2013 (7) Февраль 2013 (7) Январь 2013 (11) Декабрь 2012 (7) Ноябрь 2012 (5) Октябрь 2012 (2) Сентябрь 2012 (10) Август 2012 (14) Июль 2012 (5) Июнь 2012 (21) Май 2012 (13) Апрель 2012 (4) Февраль 2012 (6) Январь 2012 (6) Декабрь 2011 (2) Ноябрь 2011 (9) Октябрь 2011 (14) Сентябрь 2011 (22) Август 2011 (1) Июль 2011 (5)
Генератор звуковой частоты
Что такое генератор звука и с чем его едят? Итак, давайте первым делом определимся со значением слова “генератор”. Генератор – от лат. generator – производитель. То есть объясняя домашним языком, генератор – это устройство, которое производит что-либо. Ну а что такое звук? Звук – это колебания, которые может различить наше ухо. Кто-то пёрнул, кто-то икнул, кто-то кого то послал – все это звуковые волны, которые слышит наше ухо. Нормальный человек может слышать колебания в диапазоне частот от 16 Гц и до 20 Килогерц. Звук до 16 Герц называют инфразвуком, а звук более 20 000 Герц – ультразвуком.
Из всего вышесказанного можно сделать вывод, что генератор звука – это устройство, которое излучает какой-либо звук. Все элементарно и просто А почему бы его нам не собрать? Схему в студию!
Как мы видим, моя схема состоит из:
– конденсатора емкостью 47 наноФарад
– транзисторов КТ315Г и КТ361Г, можно с другими буквами или вообще какие-нибудь другие маломощные
– маленькая динамическая головка
– кнопочка, но можно сделать и без нее.
На макетной пл ате все это выглядит примерно вот так:
Слева – КТ361Г, справа – КТ315Г. У КТ361 буква находится посередине на корпусе, а у 315 – слева.
Эти транзисторы являются комплиментарными парами друг другу.
Частоту звука можно менять, меняя значение резистора или конденсатора. Также частота увеличивается, если повышать напряжение питания. При 1,5 Вольт частота будет ниже, чем при 5 Вольтах. У меня на видео напряжение выставлено 5 Вольт.
Знаете в чем еще прикол? У девчат диапазон восприятия звуковых волн намного больше, чем у парней. Например, парни могут слышать до 20 Килогерц, а девчата уже даже до 22 Килогерц. Этот звук настолько писклявый, что он очень сильно действует на нервы. Что я хочу этим сказать?)) Да да, почему бы нам не подобрать такие номиналы резистора или конденсатора, чтобы девчата слышали этот звук, а парни нет? Прикиньте, сидите вы на парах, врубаете свою шарманку и смотрите на недовольные рожи одногруппниц (классниц). Для того, чтобы настроить прибор, нам конечно понадобится девочка, которая помогла бы услышать этот звук. Не все девчата также воспринимают этот высокочастотный звук. Но самый-самый прикол в том, что невозможно узнать, откуда идет звучание))). Только если что, я вам это не говорил).
Источник
Генератор — качающаяся частота
Генератор качающейся частоты заменяет ручную перестройку частоты генератора сигнала, необходимую при снятии частотной характеристики по точкам. Перед началом испытаний для исключения ошибок целесообразно ознакомиться с частотными характеристиками прибора на используемом участке диапазона. После проверки подключают к испытываемому усилителю кабель от гнезд Выход ( выход ГКЧ), подсоединяют его ко входу усилителя, а кабель от гнезд Вход ( вход усилителя вертикального отклонения осциллографа) — к его выходу.
Генераторы качающейся частоты позволяют получать на экране осциллографов форму резонансных кривых. Для этого пилообразное напряжение развертки осциллографа подводят к генератору. Частота генератора изменяется по пилообразному закону в такт с движением луча по горизонтальной оси экрана трубки.
Генератор качающейся частоты работает по принципу генератора на биениях и состоит из частотно-модулированного генератора, усилителя пилообразного тока, генератора фиксированной частоты, смесителя, широкополосного усилителя и системы автоматической регулировки выходного напряжения. Напряжения частотно-модулированных колебаний и фиксированной частоты поступают на смеситель. Выходное напряжение генератора плавно регулируют потенциометром.
Генератор качающейся частоты позволяет производить длительное наблюдение амплитудно-частотной характеристики измеряемой цепи. Синхронизирующие и гасящие импульсы могут быть добавлены к синусоидальному выходному напряжению генератора. С точки зрения регистрации, передачи и сравнения результатов этот испытательный сигнал при наличии маркерных меток так же удобен, как и многочастотный генератор вспышек.
Генераторы качающейся частоты ( ГКЧ), которые в зарубежной литературе называются свип-генераторами, входят в состав панорамных измерителей S-параметров, а также используются в автоматизированных измерительных системах и при исследованиях и настройке радиоэлектронной аппаратуры и систем. Эти генераторы обычно имеют максимальную полосу качания частоты, равную диапазону частот генератора, а минимальную — около 1 % от максимальной частоты их диапазона и могут работать в режимах: ручной перестройки и качания частоты; автоматического периодического качания частоты; перестройки частоты аналоговыми и кодовыми сигналами.
|
Основные характеристики отечественных ГКЧ. |
Генераторы качающейся частоты ( ГКЧ) в ряде случаев применяют вместо обычных генераторов сигналов, что позволяет повысить информативность измерений и производительность труда, а в некоторых случаях — их использование оказывается единственно возможным. В этой связи у нас в стране и за рубежом разрабатываются ГКЧ и в ММ диапазоне волн 2, 38, 39 ], причем большая их часть выполнена на ЛОВ.
Генераторы качающейся частоты применяют также в качестве основного элемента измерителей частотных характеристик, предназначенных для наблюдения и исследования амплитудно-частотных характеристик усилителей, полосовых фильтров и других узлов радиоустройств.
Генераторы качающейся частоты в различных диапазонах частот строят по разлиннцм принципам.
Генераторы качающейся частоты модулируют не только пилообразным напряжением, но и синусоидальным, обеспечивая одновременное ( преимущественно линейное) соответствие между горизонтальным перемещением луча и изменением частоты.
Генератор качающейся частоты генерирует ВЧ напряжение, изменяющееся по частоте. Изменение частоты зависит от напряже-нвя, поступающего от модулятора и изменяющегося по пилообразному закону.
Генератор качающейся частоты ( транзистор Ге) представляет собой блокинг-генератор с электрическим управлением частотой колебаний. Частота колебаний, генерируемая блокинг-генерагором, линейно зависит от напряжения на базе транзистора Те в диапазоне частот 3 2 — 5 3 МГц. Выходное напряжение генератора имеет постоянную амплитуду в пределах полосы девиаций частот.
|
Блок-схема прибора для исследования частотной характеристики. |
Генератор качающейся частоты ГКЧ модулируется по частоте пилообразным напряжением генератора развертки ГР. Перемещение пятна по горизонтали происходит синхронно с изменением частоты генератора. В этом случае ось х экрана одновременно является и осью частот.
ВЧ генератор качающейся частоты, перекрывающий диапазон частот от 1 до 240 МГц ( два поддиапазона 1 — 100; 160 — 240 МГц), выполнен совместно с осциллографом. В состав прибора входят: генератор качающейся частоты с регулировкой выходного напряжения; генератор частотных меток; осциллограф; источник питания и выносная детекторная головка.
Диоды 4148 вместо светодиодов
Светодиоды были заменены на всеми любимые диоды 4148. Это доступные быстродействующие сигнальные диоды со скоростью переключения менее 4 нс. Схема при этом осталась полноценно работоспособной, от описанных выше проблем не осталось и следа, а синусоида приобрела идеальный вид.
На следующей схеме элементы моста вина рассчитаны на частоту генерации 100 кГц. Так же переменный резистор R5 был заменен на постоянные, но об этом позже.
В отличие от светодиодов, падение напряжения на p-n переходе обычных диодов составляет 0.6÷0.7 В, поэтому величина выходного напряжения генератора составила около 2.5 В. Для увеличения выходного напряжения возможно включение нескольких диодов последовательно, вместо одного, например вот так:
Однако увеличение количества нелинейных элементов сделает генератор более зависимым от внешней температуры. По этой причине было решено отказаться от такого подхода и использовать по одному диоду.
Схема, технические характеристики, работа генератора ГУК-1.
Недавно мне принесли в ремонт генератор ГУК-1. Что бы потом не думалось, сразу заменил все электролиты. О чудо! Все заработало. Генератор еще советских времен, а отношение у коммунистов к радиолюбителям было такое Х… , что вспоминать не охота.
Вот отсюда и генератор желал бы быть получше. Конечно самое главное неудобство, это установка частоты высокочастотного генератора. Хоть бы, какой ни будь простенький верньер поставили, поэтому пришлось добавить дополнительный подстроечный конденсатор с воздушным диэлектриком (Фото1). По правде сказать я очень не удачно выбрал для его место, надо было бы чуть-чуть сместить. Я думаю вы это учтете.
Что бы поставить ручку, пришлось удлинить ось триммера, кусок медной проволоки диаметром 3мм. Конденсатор подключается параллельно основному КПЕ или непосредственно, или через «растягивающий» конденсатор, что еще больше увеличивает плавность настройки генератора ВЧ. Для кучи заменил и выходные разъемы – родные уже все раздрыгались. На этом ремонт закончился. От куда схема генератора я не узнал, но похоже, что все соответствует. Возможно она пригодится и вам.
Схема генератора универсального комбинированного – ГУК-1 приведена на рисунке 1. В состав прибора входят два генератора, низкочастотный генератор и генератор ВЧ.
1. Диапазон частот ВЧ генератора от 150 кГц до 28 мГц перекрывается пятью поддиапазонами со следующими частотами:
• 1 поддиапазон 150 — 340 кГц
• II 340 — 800 кГц
• III 800 — 1800 кГц
• IV 4,0 — 10,2 мГц
• V 10,2 — 28,0 мГц
2. Погрешность установки ВЧ не более ±5%.
3. Генератор ВЧ обеспечивает плавную регулировку выходного напряжения от 0,05 мВ до 0,1 В.
4. Генератор обеспечивает следующие виды работ:
а) непрерывная генерация;
б) внутренняя амплитудная модуляция синусоидальным напряжением с частотой 1кГц.
5. Глубина модуляции не менее 30%.
6. Выходное сопротивление ВЧ генератора не более 200 Ом.
7. НЧ генератор генерирует 5 фиксированных частот: 100 Гц, 500 Гц, 1кГц, 5кГц, 15кГц.
8. Допустимое отклонение частоты НЧ генератора не более ±10%.
9. Выходное сопротивление НЧ генератора не более 600 Ом.
10. Выходное напряжение НЧ плавно регулируется от 0 до 0.5 В.
11. Время самопрогрева прибора — 10 минут.
12. Питание прибора осуществляется от батареи «Крона» напряжением 9 В.
Генератор звуковой частоты
Схемы для начинающих
Что такое генератор звука и с чем его едят? Итак, давайте первым делом определимся со значением слова “генератор”. Генератор – от лат. generator – производитель. То есть объясняя домашним языком, генератор – это устройство, которое производит что-либо. Ну а что такое звук? Звук – это колебания, которые может различить наше ухо. Нормальный человек может слышать колебания в диапазоне частот от 16 Гц и до 20 Килогерц. Звук до 16 Герц называют инфразвуком, а звук более 20 000 Герц – ультразвуком.
Из всего вышесказанного можно сделать вывод, что генератор звука – это устройство, которое излучает какой-либо звук. Все элементарно и просто
А почему бы его нам не собрать? Схему в студию!
Как мы видим, моя схема состоит из:
– конденсатора емкостью 47 наноФарад
– резистора 20 Килоом
– транзисторов КТ315Г и КТ361Г, можно с другими буквами или вообще какие-нибудь другие маломощные
– маленькая динамическая головка
– кнопочка, но можно сделать и без нее.
На макетной пл ате все это выглядит примерно вот так:

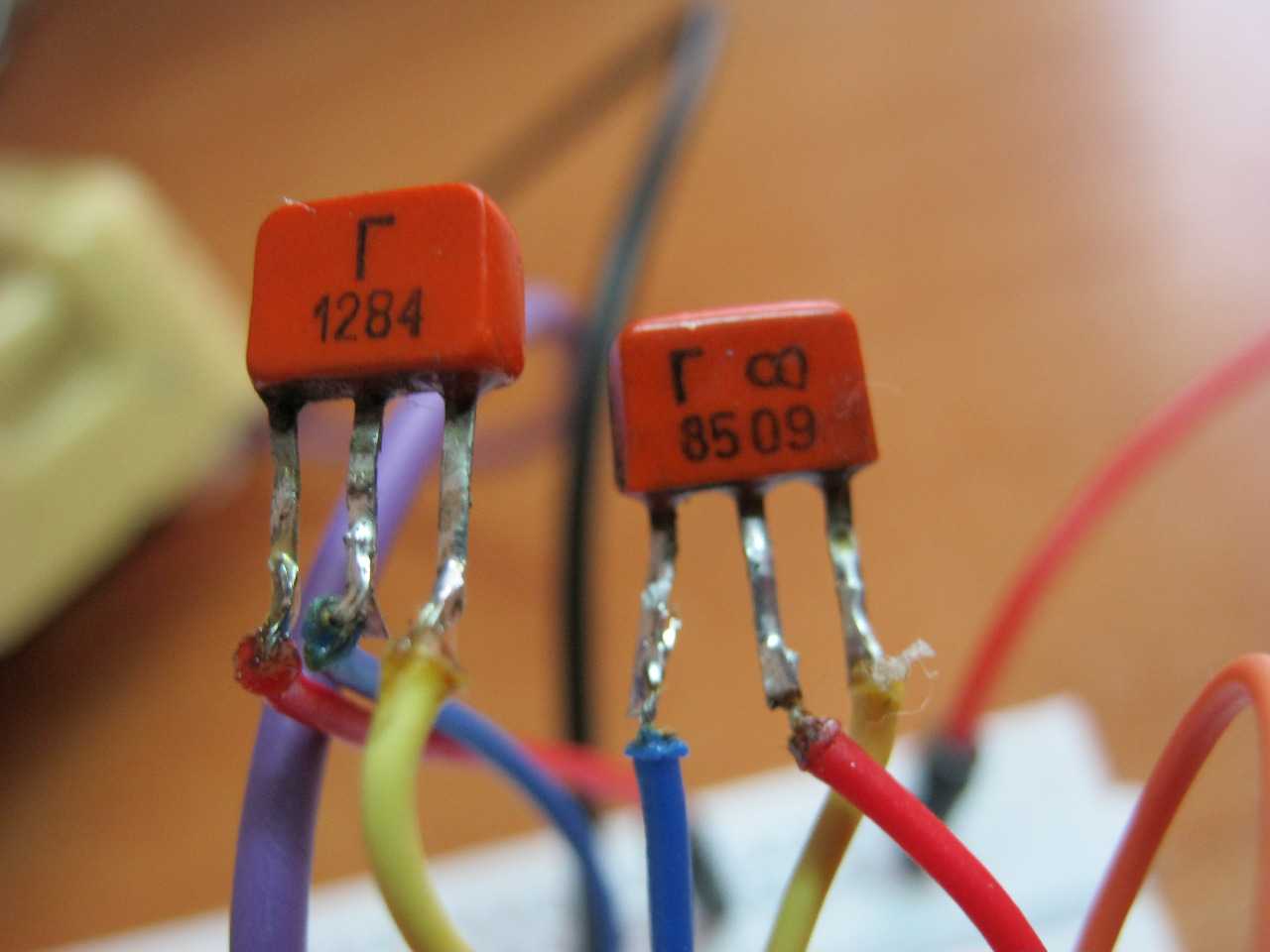

А вот и транзисторы:
Слева – КТ361Г, справа – КТ315Г. У КТ361 буква находится посередине на корпусе, а у 315 – слева.
Эти транзисторы являются комплиментарными парами друг другу.
А вот и видео:
Частоту звука можно менять, меняя значение резистора или конденсатора. Также частота увеличивается, если повышать напряжение питания. При 1,5 Вольт частота будет ниже, чем при 5 Вольтах. У меня на видео напряжение выставлено 5 Вольт.
Использование мультивибраторов
Практические примеры использования мультивибратора приведены на рис. 4, 5.
Рис. 4. Схема генератора, позволяющего плавно перераспределять длительность или яркость свечения светодиодов.
На рис. 4 показана схема генератора, позволяющего плавно перераспределять длительность или яркость свечения светодиодов, включенных в качестве нагрузки в цепи коллекторов. Вращением ручки потенциометра R3 можно управлять соотношением длительностей свечения светодиодов левой и правой ветвей.
Если увеличить емкость конденсаторов С1 и С2, частота генерации понизится, светодиоды начнут мигать. При уменьшении емкости этих конденсаторов частота генерации возрастает, мелькание светодиодов сольется в сплошное свечение, яркость которого будет зависеть от положения ручки потенциометра R3.
На основе подобного схемного решения могут быть собраны разнообразные полезные конструкции, например, регулятор яркости светодиодного фонарика; игрушка с мигающими глазами; устройство плавного изменения спектрального состава источника излучения (разноцветные светодиоды или миниатюрные лампочки и светосуммирую-
щий экран).
Рис. 5. Генератор переменной частоты — схема.
Генератор переменной частоты (рис. 5) конструкции В. Цибульского позволяет получать плавно изменяющееся со временем по частоте звучание [Р 5/85-54]. При включении генератора его частота возрастает с 300 до 3000 Гц за 6 сек (при емкости конденсатора C3 500 мкФ).
Изменение емкости этого конденсатора в ту или иную сторону ускоряет или, напротив, замедляет скорость изменения частоты. Плавно изменять эту скорость можно и переменным сопротивлением R6.
Для того чтобы этот генератор мог выполнять роль сирены, или быть использованным в качестве генератора качающейся частоты, можно предусмотреть схему принудительного периодического разряда конденсатора C3. Такие эксперименты можно рекомендовать для самостоятельного расширения познаний в области импульсной техники.
Радио-начинающим, Измерения
|
|
|||||
|
Этот прибор может быть использован для налаживания усилителей низкой частоты приемников, телевизоров, магнитофонов, для настройки аппаратуры радиоуправления моделями. Весь диапазон частот, генерируемых прибором, разбит на четыре поддиапазона: 10—100 гц 100 — 1000 гц, 1000 гц—10 кгц и 10— 100 кгц. Рис. 25. Схема генератора звуковой частоты. Прибор работает на четырех транзисторах и питается от трех батарей КБС-Л-0,50, соединенных последовательно. Ток, потребляемый прибором от источника питания, 10 ма при выходном напряжении 8 в. Выходное сопротивление прибора 1 ком.Схема прибора показана на рис. 25. Генератор собран по cxetae Т-образного моста на транзисторах Т1 и Т2. Положительная обратная связь между коллектором транзистора Т1 и базой транзистора Т2 осуществляется через диод Д1, на электродах которого поддерживается фиксированное напряжение 0,6 в, благодаря чему характеристика тока транзистора Т1 получается более линейной.Обратная связь между коллектором транзистора Т2 и эмиттером транзистора Т1 осуществляется через резистор R7. Напряжение на диоде Д2 определяет рабочую точку обоих транзисторов.Частота генератора грубо изменяется включением в Т-образный мост конденсаторов C1—С4 и С5—C8 переключателями П1, и П1б. Плавно частоту регулируют резистором R13.Для уменьшения влияния на генератор подключаемых к нему налаживаемых приборов на транзисторе Т3, включенном по схеме эмиттерного повторителя, собран выходной каскад.Детали. Для генератора используют широко распространенные детали. Переключатель П4 — одноплатный, на 4 положения. Резистор R4 типа СПО-0,5, R3 — СПО-2. Конденсаторы С1—С8 типа МБ или БГМ. Диоды Д1—Д3 типов Д9, Д2, Д101. Микроамперметр на ток 500 мка с внутренним сопротивлением 1 500 ом. Рис. 26. Внешний вид генератора. Детали генератора монтируют на плате из текстолита (рис. 26) и лицевой панели прибора. Корпус и панель изготовлены из листового дюралюминия толщиной 1,5—2 мм. Внешние размеры корпуса составляют 210X100x55 мм.Внешний вид прибора показан на рис. 27.Настройку генератора начинают с подбора диодов Д1 и Д2, прямое падение напряжений на которых должно быть 0,5—0,6 в. При таких напряжениях на диодах ток, потребляемый прибором от батареи при максимальном выходном напряжении, должен быть 8—12 ма. Если ток меньше, значит прибор не генерирует. Генерации добиваются переменным резистором R4. Рис. 27. Расположение деталей в корпусе генератора. Чтобы каждый поддиапазон перекрывал указанные частоты, нужно конденсаторы, входящие в мост, подобрать такой емкости, чтобы переводя генератор переключателем П1 с одного поддиапазона на соседний, частота изменялась точно в 10 раз.Сначала переключатель П1 надо установить в положение 1, когда в мост будут включены конденсаторы С4 и С8. Генератор при этом должен перекрывать диапазон частот от 10 до 100 гц. Подогнать такой участок частот можно изменением емкостей конденсаторов C1 и C8. Затем переключатель устанавливают в положение 2 (подключают конденсаторы С7 и С2). Теперь частота генератора должна изменяться резистором R13 от 100 до 1 000 гц. Если она не соответствует этому диапазону, нужно изменить емкости конденсаторов С2 и С7.Так же настраивают остальные поддиапазоны генератора, умножая частоты соответственно на 100 и 1 000.Для градуировки прибора нужен контрольный генератор звуковой частоты, по которому и настраивают самодельный прибор. К обоим генераторам подключают головные телефоны. При равенстве частот генераторов в телефонах слышен звук одного тока (нулевые биения между частотой эталонного и самодельного генераторов).Шкалу прибора вычерчивают на плотной белой бумаге и покрывают прозрачным лаком.
В.В. Вознюк. В помощь школьному радиокружку Ключевые теги: Измерения, Вознюк |
|||||
|
|||||
|
|||||
Как выглядят низкочастотные генераторы сигналов?
Стандартные низкочастотные генераторы сигналов синусоидальной формы представлены в виде небольшого короба, на передней панели имеется экран. С его помощью производится контроль колебаний и регулировки. В верхней части экрана имеется текстовое поле – это своеобразное меню, в котором присутствуют разные функции. Управление может производиться кнопками и переменными резисторами. На экране указывается вся информация, необходимая при работе.
Амплитуда и смещение сигнала регулируются при помощи кнопок. Новейшие образцы приборов оснащаются выходами, посредством которых можно произвести запись всех результатов на флеш-накопитель. Для изменения частоты дискретизации в генераторах синусоидального сигнала применяются специальные регуляторы. Благодаря им пользователь может очень быстро осуществить синхронизацию. Обычно внизу, под экраном, располагается кнопка включения, а рядом с ней выходы генератора.
Самодельные приборы
Можно сделать низкочастотные генераторы сигналов своими руками из подручных средств. Основная часть любого генератора – это селектор (англ. select – выбор). В любой конструкции он рассчитан на несколько каналов. В стандартных конструкциях применяется не более двух микросхем. Этого для реализации простейших приборов оказывается достаточно. Идеально подойдут для изготовления генераторов микросхемы из серии КН148. Что касается преобразователей, то они используются только аналоговые.
В некоторых случаях допускается использовать персональный компьютер в качестве генератора сигналов. Своими руками можно сделать небольшой переходник – он устанавливается на выходе звуковой карты. Сигнал снимается с выхода и используется для тестирования аппаратуры. На ПК устанавливается программа, которая будет управлять звуковой картой. Недостаток такой конструкции – слишком узкий диапазон частот, поэтому его нельзя использовать при тестировании некоторых приборов.
Генераторы синусоидального сигнала
Синус – это наиболее распространенная форма низкочастотного сигнала генераторов. Он необходим для тестирования большей части аппаратуры. В конструкции применяются самые простые микросхемы. Они вырабатывают сигнал, который преобразовывается операционным усилителем. Чтобы производить регулировку сигналов, необходимо в схему включить переменные или постоянные резисторы. От типа используемых сопротивлений зависит, ступенчато или плавно будет осуществляться регулировка.
Генераторы синусоидального сигнала широко применяются для настройки не только радиоаппаратуры, но и высокочастотной техники – инверторов, блоков питания, преобразователей частоты для асинхронных двигателей и т. д. Эта техника позволяет производить преобразование исходного синуса бытовой сети (частота 50 Гц). Причем частота увеличивается в десятки раз – до 100 МГц. Это необходимо для нормальной работы импульсного трансформатора.
Низкочастотные генераторы сигналов
Такие конструкции применяются для настройки и тестирования аудиоаппаратуры
Если обратить внимание на схему простейшего низкочастотного генератора сигналов, то можно увидеть, что в нем устанавливаются переменные резисторы – с их помощью производится корректировка формы и величины сигнала. Чтобы осуществить изменение величины импульса, можно использовать модулятор серии КК202
Сигнал в этом случае должен генерироваться через конденсаторы.
Низкочастотный генератор сигналов используется для настройки любой аудио аппаратуры – проигрывателей, усилителей звуковой частоты и т. д. В качестве такого генератора можно использовать персональный компьютер (даже старый ноутбук подойдет). Это бюджетный вариант, который не потребует больших затрат, если в наличии имеется старенький компьютер. Достаточно установить последнюю версию драйверов, программу для работы со звуковой картой и сделать переходник для подключения к аппаратуре.
Заключение
Генератор на мосту Вина — это не единственный способ генерации синусоиды. Если вы нуждаетесь в высокоточной стабилизации частоты то лучше смотреть в сторону генераторов с кварцевым резонатором.
Однако, описанная схема, подойдет для подавляющего большинства случаев, когда требуется получение стабильного, как по частоте так и по амплитуде, синусоидального сигнала.
Генерация это хорошо, а как точно измерить величину переменного напряжения высокой частоты? Для это отлично подходит схема которая называется Активный выпрямитель.
