Амперметр на оптронах

Возможные неисправности

Главной и наиболее распространенной неполадкой любого рассматриваемого типа прибора являются неверные показатели полученный силы тока. Поэтому во время использования амперметр требуется иногда проверять на возникновение неполадок. Для этого просто необходимо сравнивать его данные с замерами контрольного устройства. Проверяемый прибор следует соединить последовательно с контрольным устройством, аккумулятором и реостатом. Если применяется такая схема, то можно применять устройства КИ 1093 либо ГАРО 531. Если используется последний вариант, то он будет работать в качестве эталонного устройства с шунтом наружного типа. Кнопку переключения типа проверок устанавливают в нужное положение. Если этот процесс осуществляется на автомобиле, то наружный шунт подключается последовательно с амперметром автомобиля.

Тогда следует отсоединить кабель от аккумулятора и в разрыв включить шунт. Как нагрузку можно использовать электрическое оборудование автомобиля. Если амперметр исправен, то расхождение его замеров с цифрами контрольного устройства должно оказаться в допустимых пределах. Если амперметр проверяется на ГАРО 531, то в электроцепь, что будет состоять из аккумулятора, проверяемого прибора и реостата нагрузки требуется последовательно включить наружный шунт. А выводы от него следует присоединить к разъемам 1 и 2. Вместо реостата нагрузки, можно применить нагревательное устройство. Замер величины тока осуществляется по микроамперметру прибора, после чего его результаты сравниваются с результатами проверяемого устройства.

В следующем видео вас ждет расчет шунта для амперметра.

Расчет сопротивления шунта

Отсюда следует, что, зная ток полного отклонения измерительной системы (Iпр) и внутреннее сопротивление рамки (Rпр), можно вычислить требуемое сопротивление шунта (Rш). И тем самым изменить предел измерения амперметра.

Но, перед тем как переделать миллиамперметр в амперметр, нужно решить две непростых задачи: узнать ток полного отклонения измерительной системы и ее сопротивление. Можно найти эти данные, зная тип миллиамперметра, который переделывается. Если это невозможно, придется провести ряд измерений. Сопротивление можно измерить мультиметром. А вот для второго параметра потребуется подать на прибор ток от постороннего источника, измеряя его величину с помощью цифрового амперметра.


Но такой расчет шунта для амперметра не будет точным. Невозможно с помощью подручных средств обеспечить требуемую точность измерений. Система измерения с шунтом имеет большую чувствительность к погрешности при определении исходных данных. Поэтому на практике проводится точная подгонка сопротивления шунта и калибровка амперметра.

Применяемость

Тракторы Т-150 К, 158, ДТ-175С, 75 У, Т-130 МГ, ПАЗ-672,
ГАЗ-71, 66-01, УАЗ-469РХ, УРАЛ-479

Установка Амперметра

На большинстве автомобилей для контроля за работой системы электроснабжения используется только контрольная лампа заряда, которая не контролирует состояние аккумуляторной батареи, зарядный ток, величину напряжения в бортовой сети и, кроме того, не позволяет определять ряд неисправностей в цепях. Полную информацию о работе генератора и аккумуляторной батареи можно получить, если оснастить автомобиль амперметром и вольтметром.

Амперметр обычно подключается в разрыв провода идущего от генератора к аккумулятору. Например на Вазовских машинах между выводам «В+» генератора и «+» аккумуляторной батареи. Подключение Амперметра должно производиться проводом подходящего сечения. Так например амперметр АП-111 необходимо подсоединять проводом сечением не менее 20кв, в противном случае провод будет греться. Сам Амперметр в процессе работы тоже может немного нагреваться, т.к. внутри него установлен шунт, на котором, при большом токе тоже выделяется тепло, это не является неисправностью.

Вольтметр подключется гораздо проще, в любом месте где есть «+». Соответственно один контакт подключается к корпусу другой удобнее подключить к клемме замка зажигания где появляется «+» при включении зажигания. На рисунке показана типичная принципиальная схема подключения Амперметра и вольтметра

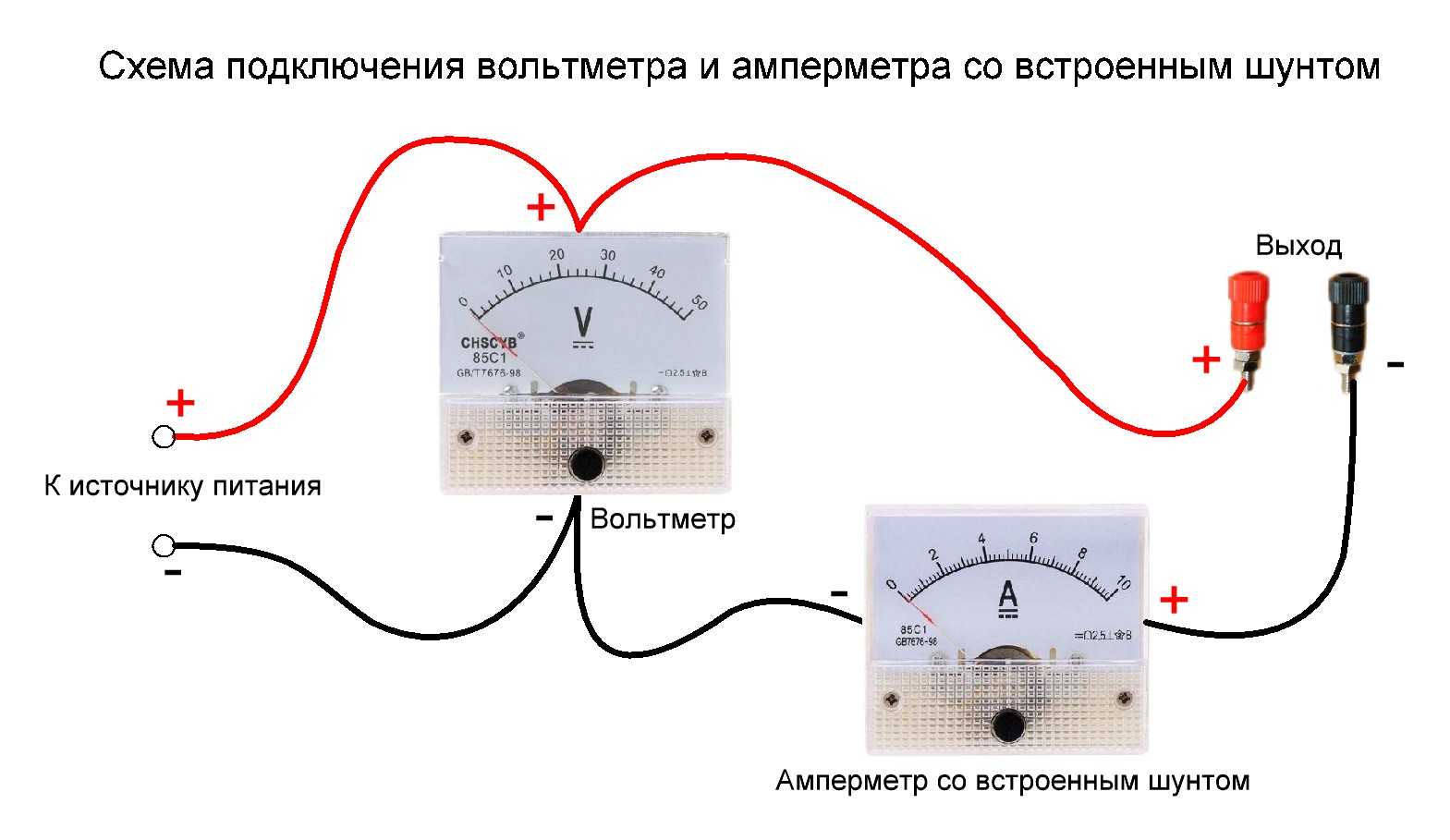

Схема подключения амперметpa и вольтметpa:

1 — аккумуляторная батарея

2 — генератор

3 — монтажный блок

4 — выключатель зажигания

5 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

6 — амперметр

Правила того, как подключить амперметр, следует знать каждому. Так, например, подобные знания нередко используются при составлении заданий экспериментальных туров олимпиад школьников или же лабораторных работ.

Начнем с принципа работы амперметра. То, что он измеряет силу тока, очевидно просто из названия. Это происходит следующим образом: электрический ток, двигающийся по цепи, проходит и по прибору. При этом создается вращающий момент, который становится причиной отклонения динамической (подвижной) части на некоторый угол. Подобное отклонение прямо пропорционально силе тока. Далее это отображается визуально, например, движением стрелки или выводом числа.

Вспомним понятия параллельного и последовательного подключения. Если нужно измерить силу тока на каком-нибудь приемнике, то значение ее должно совпадать с тем, что проходит через амперметр. Это характерно конкретно для последовательного соединения.

Однако способ присоединения – не единственное важное условие того, как подключить амперметр. Не меньшее значение имеет сопротивление амперметра. Если оно вдруг окажется выше, чем сопротивление приемника, при подключении прибора система работы цепи нарушится, и значение тока, действующего на приемник, изменится

Если оно вдруг окажется выше, чем сопротивление приемника, при подключении прибора система работы цепи нарушится, и значение тока, действующего на приемник, изменится.

При подключении в разрыв не имеет значения, подключать «плюсом» к источнику питания или прибору. Главное, чтобы последовательно, а не параллельно.

Видов амперметров существует несколько. Среди них аналоговый и цифровой. С из помощью можно измерять и постоянный, и переменный ток. Однако для любого их них правила подключения амперметра сохраняются без изменений. Стоит только проверить, какой ток измеряет конкретный прибор. Это указано на самом устройстве. Если ток постоянный, указано «=», если переменный – «~». Это необходимо сделать обязательно, в противном случае амперметр работать не будет.

Кроме того, при работе с электричеством надо следовать правилам безопасности. При контакте с оголенными проводами и небрежном отношении есть вероятность если получить не электрический ожог, то весьма неприятные ощущения. Особенно это касается реальных установок, потому что в школьной лаборатории, как правило, цепь работает от батарейки, и сила тока не слишком высокая.

Таким образом, характерной особенностью амперметра является его последовательное подключение. Это ограничивает количество способов, как подключить амперметр.

Универсальные приборы измерений

Универсальные приборы измерений подходят больше для бытового использования. Компараторы в устройствах часто устанавливаются не большой чувствительности. Таким образом, допустимая ошибка лежит в районе 0.5%. Счетчики используются трехразрядного типа. Резисторы применяются на базе конденсаторов. Триоды встречаются как фазового, так и импульсного типа.

Максимальное разрешение приборов не превышает 12 мА. Сопротивления шунта, как правило, лежит в районе 3 Ом. Допустимая влажность для устройств составляет 7 %. Предельное давление в данном случае зависит от установленной системы защиты.

Расчет мощности электроприбора по потребляемому току

Зная величину тока, можно определить потребляемую мощность любого потребителя электрической энергии, будь то лампочка в автомобиле или кондиционер в квартире. Достаточно воспользоваться простым законом физики, который установили одновременно два ученых физика, независимо друг от друга. В 1841 году Джеймс Джоуль, а в 1842 году Эмиль Ленц. Этот закон и назвали в их честь – Закон Джоуля – Ленца.

где
P – мощность, измеряется в ваттах и обозначается Вт;
U – напряжение, измеряется в вольтах и обозначается буквой В;
I – сила тока, измеряется в амперах и обозначается буквой А.

Рассмотрим, как посчитать потребляемую мощность на примере:
Вы измеряли ток потребления лампочки фары автомобиля, который составил 5 А, напряжение бортовой сети составляет 12 В. Значит, чтобы найти потребляемую мощность лампочкой нужно напряжение умножить на ток. P=12 В×5 А=60 Вт. Потребляемая лампочкой мощность составила 60 Вт.

  Онлайн калькулятор для определения потребляемой мощности
  Напряжение, В:
  Сила тока, А:


Вам надо определить потребляемую мощность стиральной машины. Вы измеряли потребляемый ток, который составил 10 А, следовательно, мощность составит: 220 В×10 А=2,2 кВт. Как видите все очень просто.

  Онлайн калькулятор для определения силы тока по потребляемой мощности
  Потребляемая мощность, Вт:
  Напряжение питания, В:


Устройство фазочувствительных модификаций

Фазочувствительные модели продаются на 10 и 12 В. Параметр допустимой ошибки у моделей колеблется в районе 0.2%. Счетчики в устройствах применяются только двухразрядного типа. Микроконтроллеры используются с выпрямителями. Повышенной влажности амперметры данного типа не боятся. У некоторых модификаций имеются усилители. Если заниматься сборкой устройства, то потребуются коммутируемые резисторы. Источником стабильного тока может выступать обычная литий-ионная батарейка. Диод в данном случае не нужен.

Перед установкой микроконтроллера важно припаять фильтр. Преобразователь для литий-ионной потребуется переменного типа

Показатель чувствительности у него находится на уровне 4.5 мк. При резком падении напряжения в цепи необходимо проверить резисторы. Коэффициент деления в данном случае зависит от пропускной способности компаратора. Минимальное давление приборов данного типа не превышает 45 кПа. Непосредственно процесс преобразования тока занимает около 230 мс. Скорость передачи тактового сигнала зависит от качества счетчика.

Особенности конструкции

Устройство амперметра зависит непосредственно от модели и производителя.

У классического амперметра имеется катушка, стрелка и градуированная шкала. Через катушку устройства проходит некоторая часть тока, который необходимо измерить. Это количество тока обратно пропорционально сопротивлению катушки. Она включена параллельно шунту (калиброванный) малого сопротивления.

Выпрямленный или прямой ток проходит через катушку. Это приводит к повороту стрелки аппарата. В связи с этим угол наклона стрелки становится пропорционален величине электрического тока, который надо измерить.

Благодаря катушке аппарата, электрический ток инициирует крутящий момент. Он получается в результате взаимодействия магнитного поля амперметра и магнитного поля стационарного магнита. Так как катушка и стрелка соединены, то катушка наклоняется в соответствии с углом и показывает значение электрического тока непосредственно на шкале.

Помимо классического типа устройства, существует также цифровой.

Электрическая схема цифрового амперметра:

Микросхема СА3162Е

Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней. Для снижения влияния температуры окружающей среды на измерения, добавочный резистор изготавливают из материала обладающего малым температурным коэффициентом сопротивления. Подключение может осуществляться через специальный гнездовой разъем, или при помощи спайки. В них находится преобразователь входного сигнала в угол поворота стрелки, показывающий на шкале величину измеряемого напряжения.
Еще для снижения температурного фактора при измерениях, последовательно с катушкой амперметра включают добавочный резистор из материла такого же рода. Подключение При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения.
Ясно, что пару ампер можно легко померять обычным дешёвым мультиметром, а как быть с 10, 15, 20 и более ампер?
Показания шкалы также умножаются на n.
Самодельный автомобильный вольтметр на микросхемах. При неправильном подключении табло прибора будет показывать нулевые значения.
Получение и передача переменного тока намного проще, чем постоянного: меньше потерь энергии, С помощью трансформаторов мы можем легко менять напряжение переменного тока.
Микросхема САЕ для цифровых вольтметра и амперметра Существуют и другие микросхемы аналогичного действия. Измерительные трансформаторы на схемах изображают как обычные трансформаторы.

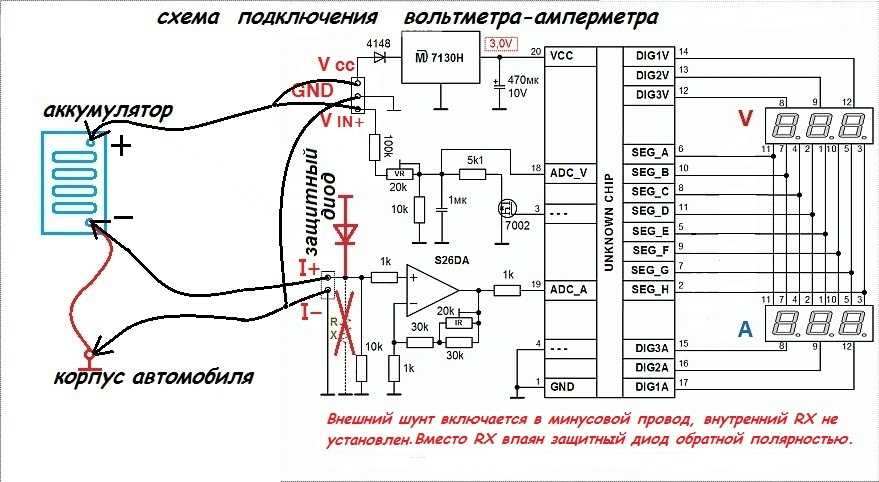

Нюанс при подключении китайского вольтметра амперметра

Вольтметр на базе микроамперметра

Если в вашем распоряжении не окажется готового вольтметра Ц24, рис.4, то вместо него можно применить любой микроамперметр с током полного отклонения стрелки 100… 1500 мкА, например, М2001/1,М2003-М1. При применении более чувствительного микроамперметра, резистор R2 должен быть установлен на значительно большее сопротивление

При выборе микроамперметра нелишним будет обратить внимание на то, какое у него должно быть рабочее положение – вертикальное или горизонтальное

Для калибровки прибора используют автотрансформатор и мультиметр. При отсутствии профессионального измерительного оборудования можно воспользоваться любительскими мультиметрами «среднего класса», например, типа MY-67, MY-68, М320, TJ1-4M.

Желательно наличие не менее трех контрольных приборов, одновременно включенных параллельно калибруемому измерителю. К сожалению, популярные у многих цифровые мультиметры низшей ценовой категории серий М-8хх, обычно не обеспечивают приемлемой точности измерений напряжения переменного тока 50 Гц.

Изготовленный прибор можно смонтировать, например, на корпусе установленного в гараже предохранительного щитка, магнитного пускателя или зарядного устройства для автомобильного аккумулятора. Если найдется свободное место на передней панели лабораторного блока питания, корпусе сетевого разветвителя, водонагревателя или другого устройства с сетевым питанием, то установка такого вольтметра повысит эксплуатационные качества модернизированного аппарата.

Высокое входное сопротивление цифровых мультиметров может дать ошибочный результат при измерении напряжений у источников питания при обрыве в измеряемой цепи. Или, например, при измерении ЭДС севшего гальванического элемента CR2032 мультиметром с входным сопротивлением 20 МОм без нагрузочного резистора дает результат 3.2 В, а при измерении напряжения стрелочным мультиметром ТЛ-4М с входным сопротивлением 30 кОм результат был 1.8 В. В таких ситуациях удобнее пользоваться вольтметрами с относительно низким сопротивлением.

Принципиальная схема несложного вольтметра постоянного тока показана на рис.5. В наличии имелся распространенный в прошлом веке щитовой микроамперметр М4200 со шкалой на 75 В. Чтобы не изготавливать другую шкалу, было решено на его основе изготовить вольтметр с четырьмя диапазонами: 0.75, 7.5, 75 и 750 В. Входное сопротивление вольт-метра на диапазоне 0.75 В составляет около 0.75 кОм. на других диапазонах кратно этому значению, т.е. на диапазоне «750 В- – 750 кОм.

При нажатой кнопке SA1.1 вольтметр работает на диапазоне «0.75» В. Напряжение на РА1 поступает через токоограничительный резистор R1, терморезистор RT1 с положительным температурным коэффициентом сопротивления и замкнутые контакты переключателя SA1. Диоды VD1, VD2 защищают PVI от повреждения при перегрузке.

В случае, если, например, на вход вольтметра будет ошибочно подано сетевое напряжение 230 В переменного тока или его выпрямленное значение с конденсатора фильтра 300…350 В, терморезистор RT1 быстро разогреется, его сопротивление резко увеличится, ток в цепи будет ограничен до 2.5 мА, что безопасно для R1, VD1, VD2, PV1. В случае если бы в цепи вместо терморезистора был включен только один R1 соответствующего сопротивления, этот резистор был бы мгновенно поврежден.

Таким образом, из-за человеческих ошибок и отсутствия у недорогих измерительных приборов элементов защиты в мире было повреждено немало мультиметров. Некоторые цифровые мультиметры средней и высокой ценовой категории оснащаются такой же защитой на терморезисторе или электромагнитным выключателем.

При нажатии на кнопку SA1.2 в цепь включается токоограничительный резистор R3, вольтметр будет работать на диапазоне «7.5 В». При включении диапазона «75 В- последовательно с R3 включается резистор R4, а на диапазоне «750 В» ток на PV1 будет поступать через все токоограничительные резисторы в измеряемой цепи.

Прибор дополнительно оснащен узлом «индикатора фазы», собранном на R2, HL1. Хотя этот узел может быстро определить фазный провод в сетевой розетке, как и многочисленные «отвертки- индикаторы», его назначение несколько иное – оперативно отслеживать утечки сетевого напряжения во вторичную цепь в незаземленных источниках питания. Это необходимо для оценки рисков повреждения при работе с устройствами, содержащими полевые, СВЧ транзисторы, МОП, КМДП микросхемы, чувствительные к повреждениям диоды, светодиоды.

Подключение амперметров через трансформаторы тока

Для учета активной энергии в сетях переменного тока с разным количеством фаз используют индукционные или электронные амперметры, которые обеспечивают точность измерений, соответствующие классу устройства. С увеличение сопротивления он будет уменьшаться.

Он снимает показания с потребителя энергии. Такая схема обеспечивает оптимальный вариант замеров, так как общее сопротивление цепи минимально. Однако существуют более сложные схемы, конструктивная особенность зависит от целей и задачей учета.

Однофазная цепь

Эта сеть является самой простой с точки зрения обслуживания и замеров показателей. Поскольку она имеет всего один силовой кабель, по которому проходит напряжение. Амперметр подсоединяют к нему, дополнительно в цепь включают нагрузку в качестве потребителя. Сила всегда измеряется последовательно. Один щуп идет на вывод трансформатора, другой на контакт силового объекта.

Поскольку сопротивление незначительно, то точность показаний всегда близко к реальным значениям. Напряжение во вторичной обмотке должен быть меньше предельных значений прибора. Максимальный показатель рассчитывают по сечению провода, количеству витков и сопротивлению цепи.

Трехфазная

Трехфазная сеть содержит три силовых кабеля и один нулевой, по которым проходит напряжение. Схема подключения трансформатора к такой цепи отличается от одинарных цепей. Часто бывает достаточно проверить одну жилу и затем сложить показания, поскольку они идентичны друг другу. Но для полноты и точности измерений, достаточно снять показания со двух контактов.

Для того чтобы проверить напряжение сети необходимо использовать два трансформатора и амперметра. Они подключаются параллельно друг другу и последовательно относительно нагрузки. Каждый прибор снимает одно линейное значение, в сумме они равны третьему с обратным знаком.

С промежуточным трансформатором

Когда измеряемые показания превышают предельные значения измерительного инструмента, то используют параллельную схему подключения из двух трансформаторов. Ее называют промежуточной, поскольку второй снимает нагрузки с первого, в каждом протекает половины от номинального тока. На первый блок подается сетевое напряжение. Контакты вторичной катушки соединяются со вторым трансформатором, который, в свою очередь, понижает его напряжение до необходимых значений.

С выключателем амперметров

Во время эксплуатации силового оборудования возникает необходимость в обслуживании измерительных приборов. Он требуют проверки точности и калибровки. Поэтому для таких случаев разработали схемы с отключением устройств учета.

Трехфазная цепь с тремя амперметрами

С целью получения точных результатов измерений сетей с несколькими силовыми жилами используют количество амперметров, равное числу проводов. Для тестирования применяют два трансформатора, подключенных параллельно другу друга, каждый к своей фазе. На основные катушки подают номинальное напряжение.

Амперметры включают в сеть параллельно, контакты замыкаются на вторых выводах второстепенной обмотки. Общее значение двух приборов равно показателю третьего с противоположным показателем. Результат соответствует правилу, когда сумма трех линейных значений тока равна нулю.

Как подключить амперметр

Амперметр необходимо подключать в строгой последовательности – он располагается между источником электропитания и нагрузкой. Для проведения правильных измерений необходимо четко знать тип напряжения в источнике электропитания – постоянный или переменный ток. Использовать необходимо только соответствующий для конкретного типа тока прибор.

Разъясним детально, как необходимо подключить амперметр, чтобы получить точные и корректные показатели тока:

  • требуется выбрать необходимый шунт, максимальный ток которого ниже тока, который нужно замерять;
  • затем амперметр подключается к шунтам специальными гайками, расположенными на самом амперметре;
  • подключение амперметра осуществляется только после обесточивания измеряемого прибора посредством разрыва электрической цепи;
  • включите амперметр в цепь с шунтом;
  • соедините элементы правильно, чтобы обеспечить четкое соблюдение полярности для корректного отображения данных;
  • подключите электропитание, после чего можно считывать результаты на амперметре.

В качестве мер предосторожности отметим, что ни при каких обстоятельствах не следует подключать амперметр в розетку без какой-либо нагрузки. Поскольку устройство обладает небольшим входным сопротивлением, при подключении без нагрузки он просто сгорит

Сферы применения амперметров включает как крупные промышленные предприятия по выработке и распределению электроэнергии, так и строительство, автомобилестроение, наука. Также они применяются в бытовой сфере среди владельцев автомобилей для проведения самостоятельных измерений автомобильных приборов.

Источники

  • https://odinelectric.ru/wiring/tools/chto-takoe-ampermetr
  • https://www.meratest.ru/articles/shto_takoe_ampermetr/
  • https://rusenergetics.ru/praktika/princip-dejstviya-ampermetra
  • https://pue8.ru/elektrotekhnik/813-ampermetr-naznachenie-skhemy-podklyucheniya-primenenie-tipy.html
  • https://amperof.ru/instrument/ampermetr-ustrojstvo-pribora.html
  • https://principraboty.ru/princip-raboty-ampermetra/
  • https://ElectroInfo.net/instrumentarij/ustrojstvo-ampermetra-i-princip-ego-dejstvija.html

Применение приборов

Электромагнитные типы устройств обычно применяются в электрическом оборудовании, работающего в сетях переменного тока с частотой 50 Гц. Магнитоэлектрические приборы фиксируют малые значения силы постоянного тока. Все амперметры по отсчетным устройствам бывают:

  • со стрелочным указателем;
  • с записывающим механизмом;
  • электронные;
  • с цифровым показанием.

Вам это будет интересно Расчет сопротивления параллельного соединения резисторов Для измерения силы тока в электрических сетях высоких частот применяются термоэлектрические устройства, в которых роль датчика играет термопара. Она фиксирует степень нагрева проводника, при протекании по нему тока. Рамка реагирует на температуру, которая пропорциональна силе тока.

Электродинамические приборы используются для замера силы тока в цепях частотой до 200 Гц. Отличаются чувствительностью к перегрузкам и посторонним электромагнитным волнам. Благодаря точности замеров, применяются в качестве контрольных приборов для проверки остальных устройств для измерения силы тока.

К бесконтактным устройствам относятся клещи для измерения тока. Устроены они из головки трансформатора. С их помощью могут определяться значения в любых участках электрической цепи. Для этого следует клещами охватить замеряемый кабель или провод.

Устройство амперметра

Чтобы осознать необходимость включения амперметра через шунт, напомним вкратце его устройство.

Внутри поля постоянного магнита находится катушка – рамка. По ее виткам протекает измеряемый ток. В зависимости от величины измеряемого параметра положение катушки относительно постоянного магнитного поля изменяется. На ее оси жестко закреплена стрелка прибора. Чем больше измеряемый ток, тем больше отклоняется стрелка.

Чтобы рамка могла поворачиваться, ее ось крепят в подпятниках, либо вывешивают на растяжках. При использовании подпятников ток рамки проходит по спиральным пружинам, если же подвижная часть прибора подвешена на растяжках, то они являются проводниками тока.

Принципы работы

Принцип работы зависит от типа модификации, а для этого стоит рассмотреть устройство амперметра постоянного тока.


Работа прибора

Основные элементы механической модели:

  • рамка;
  • наконечники;
  • центральная катушка;
  • подключенный сердечник;
  • магнит;
  • пружина.

Если рассматривать магнитоэлектрические модели, они включают следующие элементы:

  • проводник;
  • подпятник;
  • винт;
  • грузики.

Вам это будет интересно Измерители сопротивления

Принцип работы механических модификаций построен на полярности подключения к цепи. На стрелку оказывается воздействие магнитного поля. Направление грузика зависит от амплитуды импульсов. При возрастании электричества стрелка отклоняется в левую сторону.

Переградуировка прибора

Новую градуировку обновлённого стрелочного амперметра под новый шунт нужно произвести следующим образом.

  1. Снимите переднюю часть корпуса (смотровое окно прибора) вместе со стеклом.
  2. Подключите одну из лампочек известного номинала последовательно с амперметром к батарее или сетевому адаптеру питания. Так, на лампочках накаливания указывается ток в амперах и напряжение в вольтах. Если вы подключаете светодиодную панель или фару, на которой, например, указано напряжение 12 В и мощность в 24 Вт – вашим рабочим током будет 2 А (мощность, делённая на напряжение источника питания).
  3. Отметьте, на какой угол отклонилась стрелка прибора, точкой с числом (в данном случае это 2).
  4. Идеальный вариант – включите параллельно друг с другом одинаковые лампочки или фары, увеличивая их число каждый раз на одну. Так можно «прометить» всю шкалу амперметра. Этот способ хорош для переменного тока – шкала амперметра получается нелинейной за счёт влияния частоты тока и падения части напряжения на диодах. Разметка «на глаз» или с использованием транспортира (или по уже имеющейся «линейке» прибора), как часто делают при постоянном токе, не подойдёт. Лучше перестраховаться и сделать точнее.
  5. Закончив разметку, соберите прибор и проверьте, надёжно ли держится крепление шунта, хорош ли электрический контакт между ним и амперметром. Если габариты амперметра позволяют, шунт часто заливают эпоксидным клеем, а затем получившийся элемент (в виде бруска) приклеивают к задней стенке измерительной головки.

Популярные модели

Как отечественными, так и зарубежными производителями выпускается довольно большое количество приборов, разнообразной классификации. Особенно ценятся цифровые устройства, которые нужны для измерения показаний. К ним относятся:

  1. А-05 (DC-2) — прибор устроен с внешним шунтом 75 мВ для измерения показаний в цепях постоянного напряжения. В зависимости от используемого трансформатора, амперметр используется в сетях с током от 100 до 1 тыс. А. Единицей измерения является ампер, замеры которого получают с погрешностью 1%, если класс точности шунта не менее 0,5. Потребляемая мощность не более 5 Вт.
  2. ВАР-М01−083 AC 20−450 В УХЛ4 — универсальный прибор, применяемый как вольтметр, так и амперметр. Устройство может использоваться в качестве основного и дополнительного оборудования. Питается за счет проверяемой электрической цепи. Прибор обладает функцией сохранения в памяти минимального и максимального значения. Управление осуществляется одной кнопкой, переключением которой можно вызвать все функции.
  3. ТДМ SQ 1102−0060 400А/5А — недорогой стрелочный прибор, применяемый в однофазных сетях. Корпус выполнен из негорючего пластика и имеет полную совместимость со многими маркировками трансформаторов. Средний срок службы составляет около 12 лет.
  4. АМ-1 — стационарный измерительный прибор, устанавливаемый на DIN-рейку. В комплект входит дополнительный трансформатор. Погрешность измерения составляет не более 0,5 А.

Вам это будет интересно Характеристика и схема подключения электросчётчика СО-505

Стоит отметить еще модели амперметров АМ-3, IEK Э 47−1500/5 А, ACS 712 30 А RD и др. Чтобы избежать больших погрешностей, следует выбирать устройства с сопротивлением до 0,5 Ом. Корпус устройств должен быть герметичным и состоять из негорючего материала. Клеммы обычно покрывают антикоррозийным слоем, назначение которых считается обеспечение более прочного контакта.

Что еще нужно знать про амперметры переменного тока

В практических измерениях силы тока используют 3 основные единицы — собственно ампер, микроампер и миллиампер. Сокращенные обозначения — А, мкА и мА соответственно. По используемой единице измерения выделяют:

Шунты, которые раздвигают диапазон измерений, подсоединяют при помощи особых гаек. Подключение шунта к измерительному прибору должно производиться строго до включения питания. Необходимо внимательно следить за соблюдением полярности при подключении, в противном случае прибор «измерит» отрицательное значение силы тока. Электромагнитный амперметр менее чувствителен, чем магнитоэлектрический, но зато подходит как раз для замеров переменного тока.

Но преимуществом в этом случае будет лучшая защита от негативных внешних факторов. Отпадает необходимость использовать внешние защитные экраны для противодействия наводкам. Сама конструкция — чисто механически — проста и надежна, стабильна при любых нормальных ситуациях. Из-за этого ферродинамический амперметр используют в ответственных отраслях промышленности и на оборонных объектах. Пользоваться им к тому же сравнительно просто, а точность замеров выше, чем у других аналоговых аппаратов.

Свои преимущества есть и у цифрового амперметра. Он находит применение как в производстве, так и в повседневной жизни. Подобные устройства сравнительно невелики, но очень точны. Кроме того, они:

  • имеют меньшую массу, чем аналоговые приборы;
  • не подвержены воздействию вибраций;
  • сохраняют работоспособность после слабого удара;
  • одинаково эффективны в горизонтальном или вертикальном положении;
  • могут переносить довольно значительные колебания температур и давления.

Советуем изучить Концевая муфта

Если нужны максимально точные замеры, следует отдавать предпочтение амперметрам с сопротивлением не более 0,5 Ом. Очень хорошо, когда зажимы контактов подвергаются антикоррозийной обработке. При выборе устройства нужно смотреть и на качество изготовления корпуса. Малейшие механические дефекты там совершенно недопустимы, как и любое нарушение герметичности. Попадание внутрь воды либо водяных паров не только сокращает срок службы амперметра, но и многократно понижает достоверность его показаний.

Что такое амперметр переменного тока, смотрите далее.

Конструктивные особенности

Существует несколько видов приборов, которые конструктивно отличаются друг от друга. Служат они для измерения переменного и постоянного тока. По своему принципу действия амперметры бывают:

  • электромагнитными;
  • магнитоэлектрическими;
  • тепловыми;
  • электродинамическими;
  • детекторными;
  • индукционными;
  • фото- и термоэлектрическими.

С рамкой соединена стрелка, которая перемещается по шкале амперметра и показывает значение силы тока. В электродинамическом приборе основными деталями считаются подвижная и неподвижная катушки. Они могут быть соединены между собой как последовательно, так и параллельно.

Проходящие через них токи взаимодействуют между собой, и подвижная катушка, соединенная со стрелкой, отклоняется. Если с помощью амперметра измеряется большая сила тока, то его соединяют через трансформатор.
