Защита питаемого трёхфазной сетью электрооборудования от некачественного напряжения

Введение

Трёхфазный двигатель

Трёхфазный двигатель
— электродвигатель, который конструктивно предназначен для питания от трехфазной сети переменного тока.

Представляет собой машину переменного тока, состоящую из статора с тремя обмотками, магнитные поля которых сдвинуты в пространстве на 120° и при подаче трехфазного напряжения образуют вращающееся магнитное поле в магнитной цепи машины, и из ротора — различной конструкции — вращающегося строго со скоростью поля статора (Синхронный двигатель) или несколько медленнее его (Асинхронный двигатель).

Наибольшее распространение в технике и промышленности получил асинхронный трёхфазный электродвигатель с короткозамкнутой обмоткой ротора
, также называемой «беличье колесо». Под выражением «трехфазный двигатель» обычно подразумевается именно этот тип двигателя, и именно он описывается далее в статье.

Принцип работы двух и многофазных двигателей был разработан Николой Теслой и запатентован. Доливо-Добровольский усовершенствовал конструкцию электродвигателя и предложил использовать три фазы вместо двух, используемых Н. Теслой. Усовершенствование основано на том, что сумма двух синусоид равной частоты различающихся по фазе дают в сумме синусоиду, это дает возможность использовать три провода (в четвертом «нулевом» проводе ток близок к нулю) при трех фазной системе против четырех необходимых проводов при двухфазной системе токов. Некоторое время усовершенствование Доливо-Добровольского было ограниченно патентом Н.Теслы, который к тому времени успел его продать Д. Вестингаузу.

Выбор защиты для электродвигателя

Защиты для двигателей выбирают в зависимости от мощности, условий и режимов работы, наличию или отсутствию электротехнического персонала, особенностей нагрузки и других факторов.

Максимальная токовая защита от сверхтоков коротких замыканий требуется всем электроприводам.

Для приводов ответственного оборудования, а также установок, работающих в сложных условиях, при динамических нагрузках требуется защита предохранителем или автоматическим выключателем, встроенным тепловым выключателем.

Электроприводы мощностью до 1,1 кВт, работающие при постоянном присутствии квалифицированного персонала, защищают тепловыми реле и предохранителями.

Тепловая и токовая защита двигателей более 1,1 кВт, работающих в отсутствии электротехнического персонала, дополнительно комплектуется фоточувствительным устройством.

Выбор защит осуществляется на основании анализа условий электросети, режимов работы двигателей, особенностей нагрузки и характеристик защитных аппаратов.

4. Работа в однофазной сети

Может работать в однофазной сети с потерей мощности (не нагруженный на номинальную мощность). При этом для запуска необходим механический сдвиг ротора, либо фазосдвигающая цепь, которая обычно строится или из ёмкости или из индуктивности или из трансформатора.

При однофазном запуске на одну из обмоток подаётся напряжение (ток) через ёмкость или индуктивность, которая сдвигает фазу тока:

Вперёд на 90° — при включении в цепь емкости,

Назад на 90° — при включении в цепь индуктивности,

(без учёта потерь). После запуска напряжение с фазосдвигающей обмотки снимать нельзя. Снятии с фазосдвигающей обмотки напряжения эквивалентно работе трёхфазного двигателя с обрывом одной из фаз, так же при возрастании, даже не очень значительном, тормозного момента на валу двигатель остановится и сгорит.

В некоторых случаях, при питании от однофазной сети, запуск осуществляется вручную проворотом ротора. После проворота ротора двигатель работает самостоятельно.

Трёхфазный двигатель приспособлен к трёхфазной сети, а к однофазной сети лучше подходит двухфазный двигатель со сдвигом фазы во второй обмотке либо через конденсатор (конденсаторные двигатели), либо через индуктивность.

Меры защиты

Для того чтобы трехфазная сеть работала симметрично и напряжение на каждой цепи было в норме, следует использовать специальные приборы. Чаще всего выполняют установку стабилизатора напряжения. В быту используются однофазные устройства, которые способны защитить электроприборы и технику. А в промышленности применяется трехфазный стабилизатор, который состоит из трех однофазных устройств. Но полностью устранить перекос такие защитные устройства не могут, так как за ними закреплена только одна фаза и они выравнивают напряжение только в ней.

Поэтому трехфазная сеть не может полностью защититься от подобного явления стабилизаторами, а также ликвидировать их причину и последствия. Бывают случаи, когда эти устройства сами являются причиной неравномерного и неправильного распределения энергии. Исправить подобную проблему можно благодаря альтернативной технологии, которая способна выравнивать напряжение на всех фазах цепи.

Трехфазная сеть защищается от несимметрии такими способами:

правильный проект электроснабжения с учетом возможных нагрузок;
применение приборов, которые способны автоматически выравнивать нагрузку;
изменение в существующей цепи схемы потребления энергии (в случае, когда каждая фаза ранее не рассчитывалась на перегрузку);
в самых критических ситуациях необходимо сменить мощность потребителей.
установка специального реле контроля фаз и напряжения, которое отключает питание, если обнаружит нессимметрию (на фото ниже).

Таким способом перекос в трехфазной электросети можно исключить и защитить свои электрические приборы от поломки. Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, чем опасен перекос фаз в трехфазной сети и как защититься от этого явления в домашних условиях. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет полезно прочитать:

Одним из выдающихся благ цивилизации является электричество. Благодаря тому, что это открытие в наше время так распространено, жизнь общества в целом, и каждого человека в отдельности, значительно упростилась и стала более комфортной.

Вместе с тем, время от времени, в электросети могут возникать трудности, требующие решения. Одной из проблем многих частных владений, общественных заведений и производственных мощностей является перекос фаз.

Защита двигателя 380 В от работы на двух фазах

Работа двигателей на двух фазах довольно частое явление. Очень часто причиной работы двигателей на двух фазах является низкая культура эксплуатации электроустановок. Это и не своевременный уход за контактами коммутационных аппаратов и предохранителей, и не своевременная проверка контактных соединений проводов и кабелей на распределительных щитах, пунктах и в шкафах управления и т.д.

Если же повысить культуру эксплуатации электроустановок, то вероятность обрыва цепи в одной фазе из-за плохого контакта будет сведена к минимуму.

Очень часто двигатель может работать на двух фазах, когда силовая цепь двигателя защищается предохранителями, из-за сгорания плавкой вставки в одной фазе в результате короткого замыкания на землю в сети с заземленной нейтралью. Замена предохранителей на автоматические выключатели устраняет саму возможность двухфазного режима.

Для чего же нужна данная защита и чем опасна работа двигателя на двух фазах, сейчас и попытаемся разобраться.

Данная защита защищает двигатель от перегрева, а также от так называемого «опрокидывания», т. е. остановки под током вследствие снижения момента, развиваемого двигателем, при обрыве одной из фаз. Защита действует на отключение и в качестве аппаратов защиты применяются как тепловые, так и электромагнитные реле.

Когда происходит обрыв одной из фаз, ток двигателя с соединением обмоток статора в звезду будет превышать в 1,7-2 раза по сравнению с трехфазным режимом.

Рассмотрим например как отразится обрыв одной из фаз на различных величинах напряжения между различными точками цепи статора двигателя.

Предположим, что двигатель подключен к сети с номинальным линейным напряжением Uл, обмотки статора соединены в звезду и обрыв провода произошел в фазе «А» (рис.1 а).

Рис.1 – Напряжения при работе двигателя на двух фазах

Нас будут интересовать следующие напряжения:

UАВ, UВС, UСА – между фазами двигателя;
UАО, UВО, UСО – между фазами и нулевой точкой О сети (землей);
UО1-О – между нулевой точкой обмотки двигателя и землей; Uразр. — в месте разрыва.

В трехфазном режиме напряжения на двигателе симметричны, т. е. UАВ = UВС= UСА= Uл, UАО= UВО= UСО= Uл/√3= Uф, при этом UО1-О= Uразр.=0.

В двухфазном режиме напряжения становятся несимметричными, степень несимметрии будет зависеть от скольжения s. Если обрыв фазы имел место при холостом ходе двигателя, когда Sxx < Sн (Sн — номинальное скольжение), то все указанные напряжения практически не изменятся по сравнению с трехфазным режимом. Если скольжение нагруженного двигателя вследствие обрыва фазы становится больше критического скольжения Sкp., то двигатель «опрокидывается» и затормаживается. При включении с оборванной фазой двигатель останется неподвижным.

В последних двух случаях S=1, напряжения на двигателе будут иметь следующие значения:

UАВ=UСА= 0,5Uл;
UВС= Uл; UАО= 0,5Uф;
UВО= UСО= Uф;
UО1-О=0,5 Uф;
Uразр.=1,5Uф.

Для определения напряжений на двигателе при изменении скольжения от S=Sxx до S=1 можно воспользоваться расчетными кривыми , приведенными на рис.1, б также для случая обрыва фазы А.

Из этих кривых видно, что в зоне скольжений Sxx < S < Sкр резко изменяются три напряжения: Uразр., UО1-О (они будут изменятся одинаково при обрыве любой фазы), а также UАВ – напряжение между поврежденной (А) и отстающей (В) фазами. Напряжение UСА между поврежденной и опережающей фазами, а также напряжение UАО изменяются в этой зоне незначительно.

Таким образом, для получения надежной защиты работающего в длительном режиме двигателя от перегрева при обрыве любой фазы нужно контролировать, либо напряжение UО1-О либо три напряжения Uразр. (во всех фазах), либо, наконец, три междуфазных напряжения UАВ, UВС, UСА.

На основании различного контроля напряжения, используются три группы схем:

схемы основанные на контроле целостности плавких вставок всех фаз;
схемы, реагирующие на нарушение симметрии трехфазной системы напряжений на зажимах двигателя;
схемы, действующие при возникновении несимметрии фазовых токов двигателя.

Литература:

1. Ключев В. И., Выбор электродвигателей для производственных механизмов, изд-во «Энергия», 1964.

Несимметрия в высоковольтных сетях

Вызвать подобное состояние в сети 6,0-10,0 кВ иногда может подключенное к ней оборудование, в качестве характерного примера можно привести дугоплавильную печь. Несмотря на то, что она не относится к однофазному оборудованию, управление тока дуги в ней производится пофазно. В процессе плавки также могут возникнуть несимметричные КЗ. Учитывая, что существуют дугоплавильные установки запитывающиеся от напряжения 330,0 кВ, то можно констатировать, что и в данных сетях возможен перекос фаз.

В высоковольтных сетях перекос фаз может быть вызван конструктивными особенностями ЛЭП, а именно, разным сопротивлением в фазах. Чтобы исправить ситуацию выполняется транспозиция фазных линий, для этого устанавливаются специальные опоры. Эти дорогостоящие сооружения не отличаются особой прочностью. Такие опоры не особо стремятся устанавливать, предпочитая пожертвовать качеством электроэнергии, чем надежностью ЛЭП.

Защита двигателя 380 В от работы на двух фазах

Для чего же нужна данная защита и чем опасна работа двигателя на двух фазах, сейчас и попытаемся разобраться.

Рис.1 – Напряжения при работе двигателя на двух фазах

Нас будут интересовать следующие напряжения:

UАВ, UВС, UСА – между фазами двигателя;
UАО, UВО, UСО – между фазами и нулевой точкой О сети (землей);
UО1-О – между нулевой точкой обмотки двигателя и землей; Uразр. — в месте разрыва.

В последних двух случаях S=1, напряжения на двигателе будут иметь следующие значения:

UАВ=UСА= 0,5Uл;
UВС= Uл; UАО= 0,5Uф;
UВО= UСО= Uф;
UО1-О=0,5 Uф;
Uразр.=1,5Uф.

На основании различного контроля напряжения, используются три группы схем:

схемы основанные на контроле целостности плавких вставок всех фаз;
схемы, реагирующие на нарушение симметрии трехфазной системы напряжений на зажимах двигателя;
схемы, действующие при возникновении несимметрии фазовых токов двигателя.

Литература:

1. Ключев В. И., Выбор электродвигателей для производственных механизмов, изд-во «Энергия», 1964.

Виды промежуточных реле

Промежуточное реле на Din-рейку

По конструкции они разделяются на реле электромагнитные промежуточные или механические и электронные приборы. Механические реле могут работать в разных условиях. Это долговечные и надежные приборы, но недостаточно точные. Поэтому чаще в цепь монтируют их аналоги – электронные реле на дин-рейку. Также реле можно установить на ровную поверхность. Для этого фиксаторы замков нужно раздвинуть.

По назначению устройства делятся на следующие категории.

Комбинированные взаимозависимые приборы, функционирующие в группе.
Логические устройства, которые работают на микропроцессорах в цепи с цифровыми реле.
Измерительные, с механизмом подстройки, срабатывающие на определенный уровень сигнала.

По способу работы РП бывают прямые, которые непосредственно размыкают или замыкают цепь, и косвенные, работающие вместе с другими устройствами. Они не размыкают цепь сразу после поступившего сигнала.

Есть приборы максимального типа переключения, когда срабатывание происходит в момент увеличения порогового значения параметра цепи. Минимальный тип срабатывает во время снижения характеристик.

По способу подключения в цепь есть первичные, которые можно подключать в цепь напрямую. Вторичные устанавливают через катушки индуктивности или конденсаторы.

Из-за чего отказывает электродвигатель?

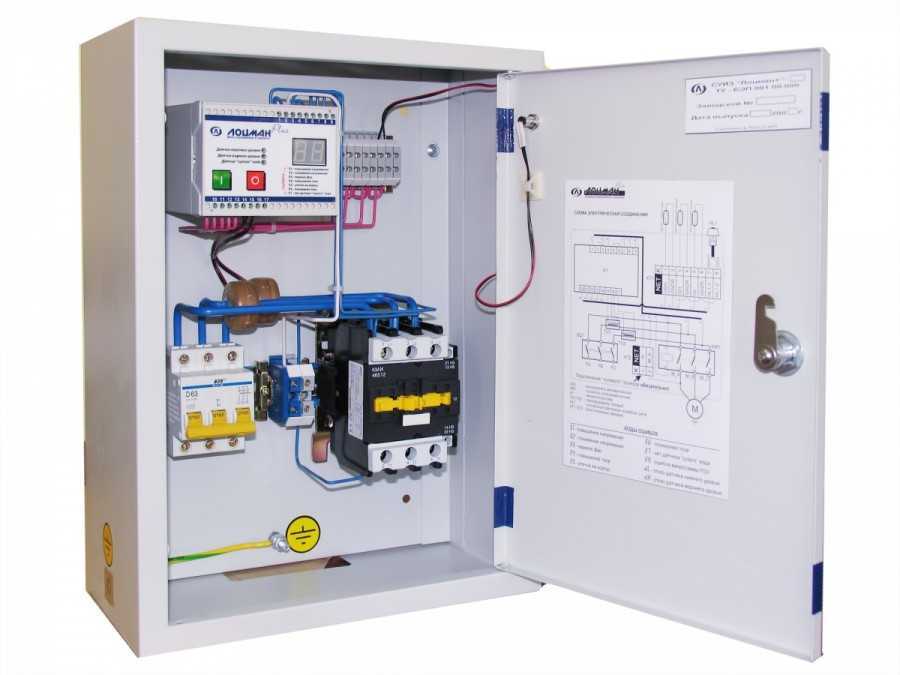

Можете ознакомиться с фото защиты электродвигателя различного типа чтобы иметь представление о том, как она выглядит.

Рассмотрим случаи отказа электродвигателей в которых с помощью защиты можно избежать серьезных повреждений:

Недостаточный уровень электрического снабжения;
Высокий уровень подачи напряжения;
Быстрое изменение частоты подачи тока;
Неправильный монтаж электродвигателя либо хранения его основных элементов;
Увеличение температуры и превышение допустимого значения;
Недостаточная подача охлаждения;
Повышенный уровень температуры окружающей среды;
Пониженный уровень атмосферного давления, если эксплуатация двигателя происходит на увеличенной высоте на основе уровня моря;
Увеличенная температура рабочей жидкости;
Недопустимая вязкость рабочей жидкости;
Двигатель часто выключается и включается;
Блокирование работы ротора;
Неожиданный обрыв фазы.

Часто для этого используется плавкая версия предохранителя, поскольку она отличается простотой и способна выполнить много функций:

Версия на основе плавкого предохранительного выключателя представлена аварийным выключателем и плавким предохранителем, соединенных на основе общего корпуса. Выключатель позволяет размыкать либо замыкать сеть с помощью механического способа, а плавкий предохранитель создает качественную защиту электродвигателя на основе воздействия электрического тока. Однако выключателем пользуются в основном для процесса сервисного обслуживания, когда необходимо остановить передачу тока.

Плавкие версии предохранителей на основе быстрого срабатывания считаются отличными защитниками от коротких замыканий. Но непродолжительные перегрузки могут привести к поломке предохранителей этого вида. Из-за этого рекомендуется использовать их на основе воздействия незначительного переходного напряжения.

Плавкие предохранители на основе задержки срабатывания способны защитить от перегрузки либо различных коротких замыканий. Обычно они способны выдержать 5-краткое увеличение напряжения в течение 10-15 секунд.

Как сделать правильный выбор?

Ознакомившись немного с устройством и работой обоих приборов защиты, возникает вопрос, как узнать, какое в доме напряжение, чтобы сделать правильный выбор. Ответ здесь один – надо измерить параметры энергоснабжения. Самостоятельно это проделать нельзя. Лучше обратиться к соответствующим специалистам, имеющим специальные измерительные приборы. Они сделают замер напряжения, поступающего в квартиру определенное время.

Если результаты замеров укажут на отсутствие продолжительного пониженного или повышенного напряжения, тогда с экономической точки зрения лучше поставить реле. Сама установка РН обойдется дешевле и за расход электроэнергии меньше придется платить.

Назначение установок КРМ

Конденсаторные установки известны еще и как установки КРМ – то есть компенсаторы реактивной мощности. Они широко используются в энергетике, трансформаторах, асинхронных двигателях и другом оборудовании с появляющейся реактивной мощностью. Данное явление доставляет определенные неприятности подключенному оборудованию из-за создания дополнительного напряжения в сети. Для снижения негативных последствий и предназначены установки, компенсирующие реактивную мощность.

Очень часто возникает вопрос, зачем нужна конденсаторная установка для чего используется это устройство? Основной функцией данных систем является поддержание заданного уровня коэффициента мощности потребителя. С этой целью в реальном времени отслеживаются изменения нагрузки, после чего в нужный момент происходит включение или отключение нужного количества конденсаторных батарей.

Большая часть нагрузки современных электрических сетей создается на промышленных предприятиях электродвигателями, трансформаторами и другим оборудованием с электромагнитными системами. Для их работы используется реактивная энергия, под действием которой появляется фазовый сдвиг между током и напряжением. При включении нагрузки происходит потребление не только активной, но и реактивной энергии. В связи с этим полная мощность увеличивается в среднем на 20-25% относительно активной мощности. Это соотношение и будет коэффициентом мощности.

Для того чтобы исключить попадание в сеть реактивной мощности применяются различные виды конденсаторных установок. За счет этого она вырабатывается и остается на месте, где и потребляется электрическими нагрузками.

Существует несколько видов установок компенсации реактивной мощности: автоматические высоковольтные и низковольтные, тиристорные, фильтрокомпенсирующие, а также тиристорные установки с фильтрацией высших гармоник. Отдельно следует отметить конденсаторные установки нерегулируемые, компенсирующие реактивную мощность постоянных нагрузок. Типичными примерами такого оборудования различные виды насосов, особенно используемых в системах тепло- и водоснабжения. В этом случае коэффициент мощности повышается за счет приложения постоянной мощности конденсаторов напрямую к реактивной нагрузке.

Особенности различных исполнений и их возможности

Известны две разновидности приборов, используемых в составе линейных трехфазных систем: фазные реле тока и коммутаторы напряжения. Они имеют типовое исполнение, определяемое требованиями нормативной документации. Интерес представляет сравнительная оценка двух разновидностей модульных устройств.

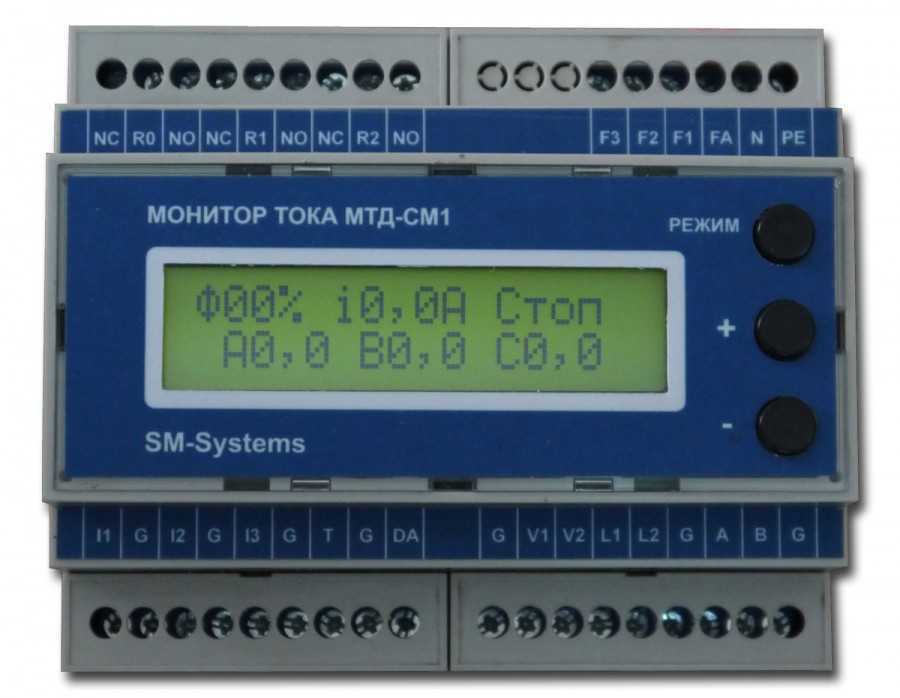

Плюсы токовых реле

Классическая схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором

Бесспорными преимуществами токовых защитных реле (ТР) при их сравнении с устройствами контроля напряжения являются:

независимость от ЭДС, постоянно возникающей при фазных сбоях в случае перегрузки электродвигателя;
возможность определения отклонений в поведении электрической машины;
допустимость контроля не только самой линии (перед ответвлением), но и подключенной к ней нагрузки.

В отличие от ТР приборы контроля напряжения не позволяют реализовать большинство из перечисленных функций. Они предназначаются в основном для установки в линейные цепи.

Обнаружение фазного сбоя

Сбой из-за обрыва фазы – рядовое явление, связанное со сгоревшим предохранителем или механическим повреждением в сети. В схожих условиях 3-хфазный двигатель, например, при пропадании одной из фаз продолжает работать за счет мощности, отбираемой от оставшихся двух. Любая попытка запустить его вновь при отсутствии одной из фаз будет безуспешной.

Длительность ее обнаружения (реакция на перегрузку) бывает настолько продолжительной, что за это время тепловая защита просто не успевает отключить агрегат. В ее отсутствии реле обрыва фазной жилы срабатывает из-за перегрева обмоток электродвигателя. Но это случается далеко не всегда, что объясняется особенностями работы недогруженного по одной из фаз устройства. В этом случае в нем начинает действовать так называемая «обратная ЭДС».

Обнаружение реверса

Использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение

Возможность обнаружения реверса фазы востребована в следующих ситуациях:

на двигателе проводится техобслуживание;
в систему распределения энергоносителя внесены существенные изменения;
после восстановления показателя мощности меняется фазовая последовательность.

Выявление дисбаланса

Выявление дисбаланса в электроцепи

Несбалансированность в электросетях обычно проявляется как значительное различие амплитуд фазных напряжений, поступающих с районной подстанции. Такой дисбаланс наблюдается в ситуациях, когда на стороне потребителя нарушено равномерное распределение нагрузок по каждой из фаз. Его наличие в системе приводит к разбросу токов в отдельных линиях, что заметно сокращает срок службы подключенного оборудования (электродвигателей, например).

Объясняется это тем, что так называемое «слипание» фаз в линиях индуктивных нагрузок вызывает дополнительный нагрев проводов и способствует разрушению изоляции. Все это является обоснованием необходимости установки в действующие электросети указанной модели реле защиты фазы.

Принцип работы

Принцип распределения нагрузки между потребителями

Работа прибора основана на принципе самовозврата. Если возникает аварийная ситуация, оборудование отключается. Когда на реле поступает трехфазное напряжение, оно проверяет все параметры. Если все в норме, включается встроенное электромагнитное приспособление.

При наличии неисправностей реле выключается, а после возвращения параметров в норму включается без задержек.

В течение всего срока эксплуатации прибор ведет контроль уровня напряжения и выключает нагрузку в случае:

пропадания любой фазы;
перекоса фазы;
нарушения чередования фаз.

Подключение трехфазного двигателя к однофазной сети

Довольно часто возникает необходимость в нестандартном подключении какого-либо электроприбора, применительно к конкретным условиям. Среди возможных вариантов следует выделить подключение трехфазного двигателя к однофазной сети, широко применяемое в бытовых условиях. Данная схема вполне оправдывает себя, несмотря на некоторое снижение мощности подключаемого оборудования.

Подключение трехфазного двигателя к однофазной сети через конденсатор

Подключить трехфазный двигатель к сети с напряжением 220 вольт довольно просто. В стандартной ситуации, в каждой фазе имеется собственная синусоида. Между ними существует фазовый сдвиг, составляющий 120 градусов. За счет этого обеспечивается плавное вращение в статоре электромагнитного поля.

Каждая волна обладает амплитудой 220 вольт, что и дает возможность подключения трехфазного двигателя к обычной сети. Получение трех синусоид из одной фазы происходит с помощью обычного конденсатора, при условии соединения обмоток двигателя треугольником. Объединенные в единое кольцо, они позволяют получать сдвиг по фазе в 45 и 90 градусов, вполне достаточный для не слишком активной работы вала.

Применение конденсатора позволяет достичь мощности двигателя при одной фазе примерно 50-60% от этого же показателя для трех фаз. Однако данная схема подходит не ко всем электродвигателям, поэтому следует выбирать наиболее подходящую модель, например, серии АПН, АО, А, АО2 и другие.

Одним из условий использования конденсатора является необходимость изменения его емкости в соответствии с количеством оборотов. Практическое выполнение этого условия представляет серьезную проблему, поэтому управление двигателем выполняется в двухступенчатом варианте. Во время запуска подключается сразу два конденсатора, один из которых отключается после разгона. Остается только рабочий, продолжающий функционировать.

Как подобрать конденсатор для трехфазного двигателя

Пусковой конденсатор должен примерно в 2-2,5 раза превышать емкость рабочего конденсатора. Расчетное напряжение этих устройств обычно в 1,5 раза превышает напряжение сети. Для сетей 220 вольт наилучшим вариантом будут конденсаторы МБПГ, МБГО, МБГЧ, рабочее напряжение которых составляет 500 вольт и более. Если конденсаторы включаются лишь на короткое время, возможно применение в схеме электролитических устройств, таких как КЭ-2, К50-3, ЭГЦ-М с минимальным напряжением 450 вольт.

Между собой конденсаторы соединяются последовательно, через минусовые выводы. Далее в схему добавляется резистор, сопротивлением 200-300 Ом, убирающий оставшийся электрический заряд с конденсаторов.

Расчёт конденсатора для трёхфазного двигателя

Нормальная работа трехфазного электродвигателя с пуском через конденсатор зависит от ряда условий. Одним из них является изменение емкости устройства в соответствии с числом оборотов двигателя. Это достигается за счет двухступенчатого управления, состоящего из двух конденсаторов – пускового и рабочего.

Во время пуска происходит замыкание контактов, после чего нажимается кнопка разгона. После того как набрано достаточное количество оборотов, кнопку следует отпустить. Рассчитать емкость рабочего конденсатора можно по следующей формуле: Ср = 4800х I/U, где Ср является емкостью устройства в мкФ, I – сила тока, потребляемого двигателем в амперах, U – напряжение электрической сети в вольтах. Данная формула подходит при соединении обмоток двигателя методом треугольника. Если же обмотки двигателя соединены звездой, применяется формула Ср = 2800х I/U.

Таким образом, подключение трехфазного двигателя к однофазной сети имеет свои особенности. Например, емкость пускового и рабочего конденсатора должна соответствовать мощности подключаемого двигателя.

Конструкция трехфазного электродвигателя представляет собой электрическую машину, для нормальной работы которой необходимы трехфазные сети переменного тока. Основными частями такого устройства являются статор и ротор. Статор оборудован тремя обмотками, сдвинутыми между собой на 120 градусов. Когда в обмотках появляется трехфазное напряжение, на их полюсах происходит образование магнитных потоков. За счет этих потоков, ротор двигателя начинает вращаться.

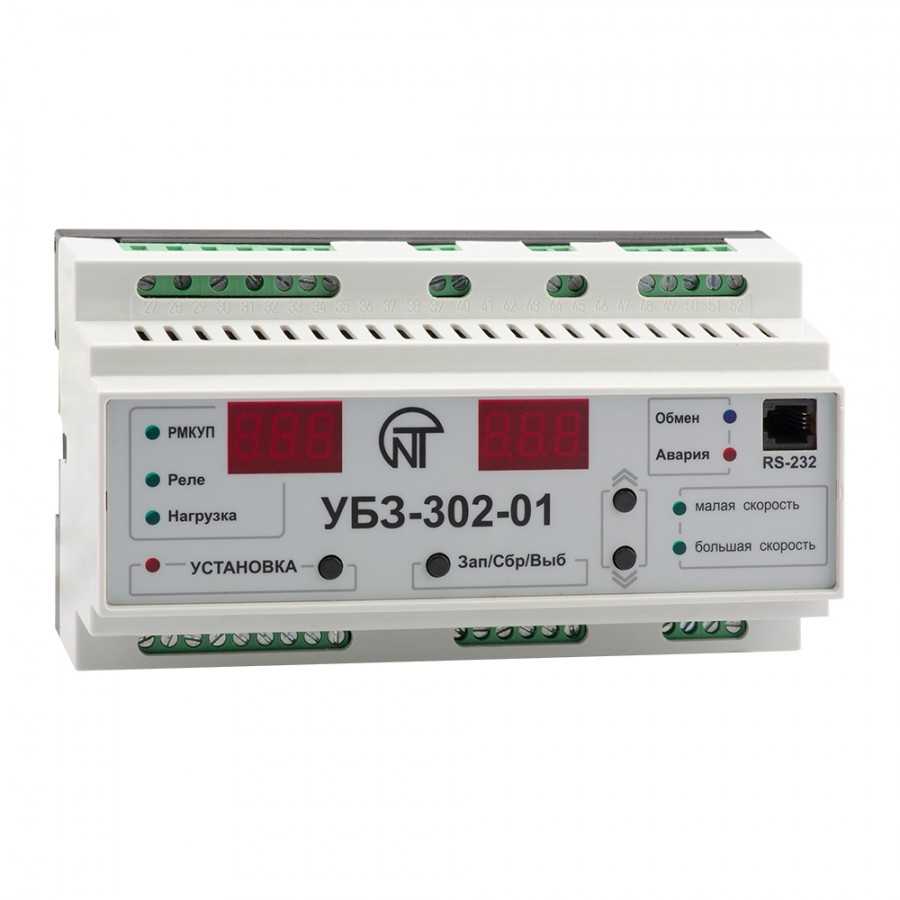

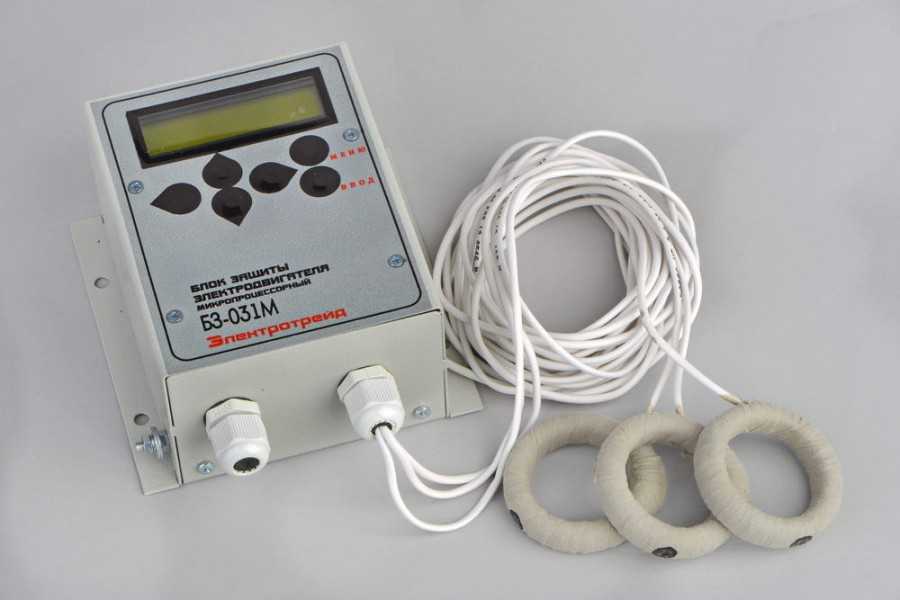

Универсальные блоки защиты

Они срабатывают в таких случаях:

Проблемы с напряжением, характеризующиеся скачками в сети, обрывами фаз, нарушением чередования либо слипания фаз, перекосом фазного или линейного напряжения;
Механической перегруженности;
Отсутствие крутящего момента для вала ЭД;
Опасных эксплуатационной характеристике изоляции корпуса;
Если произошло замыкание на землю.

Хотя защита от понижения напряжения, может быть, организована и другими способами мы рассмотрели основные из них. Теперь у вас есть представление о том зачем необходимо защищать электродвигатель, и как это осуществляется с помощью различных способов.

Методика расчета защитного автомата

В ответ на вопрос, как подобрать автомат для электромотора еще совсем недавно специалисты могли порекомендовать способ с использованием регулятора температуры, установленного внутри пускателя и соединенного с контактором последовательно. Такая схема организовывается следующим образом. При длительном пропускании повышенных токов через реле происходит нагревание установленного внутри него биметаллического элемента (обычно в виде пластины), который деформируется и размыкает электроцепь на контакторах. При кратковременном скачке нагрузки (например, во время включения электромотора) пластинка не успевает должным образом нагреться и защита не срабатывает. Но такая методика малоэффективна, если ставить перед собой цель защиты оборудования от фазового дисбаланса и скачков напряжения в электросети. Поэтому сейчас рекомендуется пользоваться более современными устройствами с более точной конфигурацией.

Правильно выполнить расчет автомата очень важно. Для подбора автоматического выключателя используется специальная методика

Для этого нужно определить временную токовую характеристику. Она не имеет прямой зависимости от номинала защитного автомата автоматического отключения. Если подобрать устройство неверно, то большая вероятность того, что при включении электроустановки оно будет постоянно срабатывать и отсекать подачу энергии от источника питания или не сработает в аварийной ситуации, что повлечет за собой порчу оборудования и создаст опасную ситуацию для здоровья человека. Поэтому необходимо учитывать величину пускового тока, которая может превышать паспортное номинальное значение в семь раз (это максимально допустимый порог).

Рассчитать автомат сейчас можно через специальный онлайн калькулятор или же сделать это самостоятельно по формуле. При самостоятельном расчете используется так называемый коэффициент надежности (Кн), который составляет 1,4 для силовых агрегатов с номинальным током до сотни ампер и 1,25 для устройств, превышающих данное значение. Величина тока срабатывания (отсекания) вычисляется следующим образом:

Іотс≥Kн*Іпуск

Устройство защиты должно максимально соответствовать полученному значению. Следующая важная величина, позволяющая правильно выбрать однополюсной или многополюсной автоматический выключатель, – коэффициент температуры (Kт). Он равен 0,85 и умножается на номинальную токовую характеристику необходимого устройства защиты.
