Стабилизатор температуры для жала сетевого паяльника на 220в

Простейший регулятор мощности из проволочного резистора

Как залудить паяльник: подготовка и уход за паяльником

Простейший регулятор температуры паяльника своими руками можно создать, применив всего 2 элемента: проволочный резистор мощностью 25 Вт, сопротивлением 1кОм (СП5-30) и ручку поворотного типа. Резистор необходимо заключить в корпус (обязательно выполненный из диэлектрического материала), надежно закрепив его там. Остается на ось резистора надеть ручку и можно плавно регулировать мощность. На корпусе проделываются гнезда для вилки, или подпаиваются провода паяльника, а также устанавливается шкала. Простейшее устройство готово.

Принципиальная схема и конструктивное исполнение

Обратите внимание! Мощность такого инструмента не превышает 25 Вт

Устройство и ремонт электрического паяльника

Конструкция такого паяльника известна давно. В магазинах можно приобрести импульсные паяльники, но такие паяльники как право стоят не мало денег. Сегодня я вам расскажу конструкцию паяльника, который работает по похожей технологии, но импульсный блок питания заменен на сетевой трансформатор. Принцип работы — получение тепла за счет короткого замыкания вторичной обмотки. Трансформатор в данном случае выполнен на П — образных стальных пластинах, хотя можно использовать любые другие, отлично подойдут трансформаторы игровых приставок с переделанной вторичной обмоткой. Первичная сетевая обмотка содержит витков провода с диаметром 0. Именно 3 мм, или если есть более толстый, можно использовать его.

При этом иметь несколько паяльников с разной мощностью и, соответственно, с разной.

Пять способов получения необходимой температуры паяльника

В этом обзоре рассмотрим один из самых недорогих Китайских паяльников с регулировкой температуры и сменными жалами: модель GJ , 60 Вт. Сразу скажу, что данный паяльник не имеет никакого отношения к паяльникам фирмы Hakko для паяльных станций. Жало паяльника при необходимости можно заземлить. И нужно! По отзывам в интернете — такие случаи были. Для заземления, из паяльника выходит провод с зажимом.

Любой человек, который хоть когда-то занимался ремонтом, хоть раз использовал паяльник или применял процедуру паяния. Более-менее опытный пользователь может похвастать тем, что может без труда припаять какие-либо детали. Эта же статья будет посвящена паянию и может послужить полезным материалом для неопытных пользователей, которые ранее с этой процедурой не сталкивались или просто никогда этого не пробовали.

Переключатели и диммеры

Простейшая регулировка температуры применена в паяльниках с переключателем, допускающим всего два положения, а соответственно и два значения температуры.

При минимальном значении паяльник, установленный на подставке, просто поддерживает жало в нагретом состоянии, а при нажатии на клавишу или кнопку, жало нагревается до максимальной температуры, при которой и производится пайка.

Очевидно, что из преимуществ, описанных выше, такой паяльник обладает только возможностью экономить электроэнергию. Главная же задача регулировки – производство качественного и безопасного монтажа компонентов – остается невыполнимой.

Вторая разновидность паяльников с регулировкой – диммируемые. Их конструкция предполагает включение в разрыв питающего кабеля диммера – устройства, ограничивающего потребление электроэнергии паяльником.

При этом действительно появляется возможность регулировки температуры жала, но делается это за счет падения напряжения в диммере.

Соответственно, ни о какой экономичности такой схемы не может быть и речи. Но цена таких устройств довольно низкая и может сыграть решающую роль при выборе.

Конструкция

При выборе инструмента важно подобрать необходимые размеры настройки

Важно обращать внимание на элемент регулировки, качественный паяльник обладает переключателем с указанными температурами минимального и максимального уровня. Тумблер отвечает за переключение напряжения, простая конструкция может не отвечать требованиям при спайке материала. Термостабилизация позволяет избежать перегрева жала при долгом простое инструмента

Паяльник с регулировкой температуры допускает устанавливать количество выделяемого тепла жалом при мелких работах. Режимы эксплуатации:

Термостабилизация позволяет избежать перегрева жала при долгом простое инструмента. Паяльник с регулировкой температуры допускает устанавливать количество выделяемого тепла жалом при мелких работах. Режимы эксплуатации:

Рабочая производительность может варьироваться от 60 до 140 Вт, среднее напряжение на выходе – 80 Вт.
Питание происходит от электросети 220 В.
Диапазон жара начинается от 185 °С, для легкоплавких припоев и мягких материалов, доходит до 450 °С для более тугоплавких изделий.

Схема паяльника с терморегулятором

Регулировка производится специальным тумблером, погрешность установки формата составляет 10 °С.

На микроконтроллере

Этот вариант регулятора мощности выполняется в виде полноценной паяльной станции, имеющей два рабочих выхода с напряжениями 12 и 220 Вольт.

Первое из них имеет фиксированную величину и предназначается для питания миниатюрных слаботочных паяльников. Эта часть устройства собирается по обычной трансформаторной схеме, которую из-за её простоты можно не рассматривать.

На втором выходе собранного своими руками регулятора для паяльника действует переменное напряжение, амплитуда которого может меняться в диапазоне от 0 до 220 Вольт.

Схема этой части регулятора, совмещённая с контроллером типа PIC16F628A и цифровым индикатором выходного напряжения, приводится так же на фото.

Для безопасной эксплуатации оборудования с двумя отличающимися по величине выходными напряжениями самодельный регулятор должен иметь различные по конструкции (несовместимые между собой) розетки.

Силовая часть такой схемы выполнена на симисторе марки ВТ 136 600, а регулировка мощности в нагрузке осуществляется посредством коммутатора кнопочного типа с десятью положениями.

Переключением кнопочного регулятора можно изменять уровень мощности в нагрузке, обозначаемый цифрами от 0 до 9-ти (эти значения выводятся на табло встроенного в устройство индикатора).

В качестве примера такого регулятора, собранного по схеме с контроллером SMT32, может быть рассмотрена станция, рассчитанная на подключение паяльников с жалами марки Т12.

Этот промышленный образец устройства, управляющего режимом нагрева подключаемого к нему паяльника, способен регулировать температуру жала в диапазоне от 9-ти до 99-ти градусов.

С его помощью также возможен автоматический переход в режим ожидания, при котором температура наконечника паяльника снижается до установленного инструкцией значения. Причём длительность этого состояния может регулироваться в интервале от 1 до 60-ти минут.

Добавим к этому, что в этом устройстве также предусмотрен режим плавного снижения температуры жала в течение того же регулируемого промежутка времени (1-60 минут).

При наличии определённого опыта работы с электронными схемами и после внимательного изучения приведённого здесь материала любой желающий может справиться с этой задачей вполне самостоятельно.

Зачем нужен регулятор температуры?

Схема регулятора температуры

Температурный регулятор, а если точнее, то регулятор мощности, нужен для поддержания определённого температурного режима на жале паяльника. Это нужно для того, чтобы регулировать и подбирать подходящую температуру для припоя, — t плавления у разных сплавов отличается.

Также регулятор поможет бороться с перекаливанием жала паяльник. Напряжение в нашей электросети варьируется в большом диапазоне, — утром паяльник жжёт, а вечером почти не греет. Так если происходит чрезмерный нагрев, то жало быстро “перегорает”, т.е. его приходится чаще править, — зачищать и заново лудить.

Способ №1 – изготовление регулятора с нуля

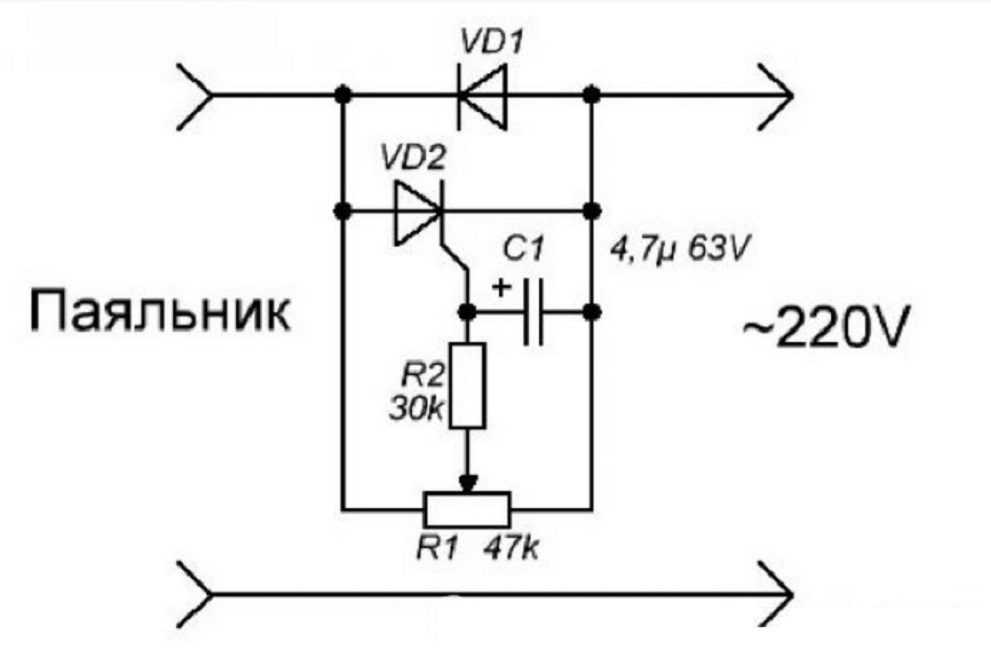

Наглядная схема регулятора

В начале статьи была показана элементарная схема вполне надёжного и удобного регулятора.

Для изготовления понадобится:

тиристор
диод на 1 А 400-600 В
конденсатор 50-100 В на 4,7-5 мкФ
резистор 30 кОм
резистор регулируемый 47 кОМ

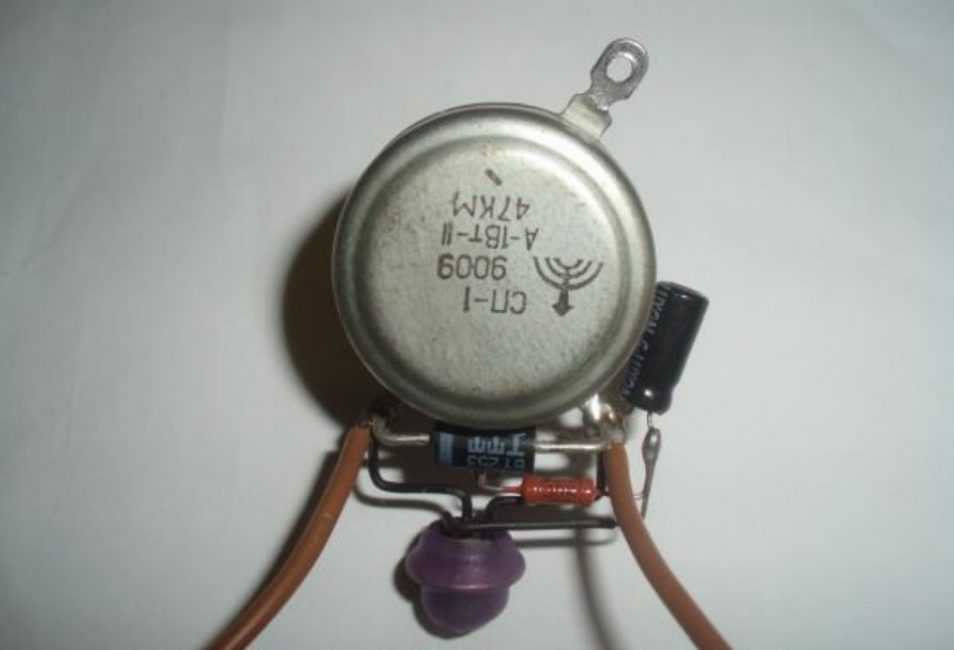

Все элементы базируются на переменном резисторе. Тиристор изолируется термоусадкой. Готовое устройство помещают в корпусе блока питания, какие бывают для зарядки телефонов.

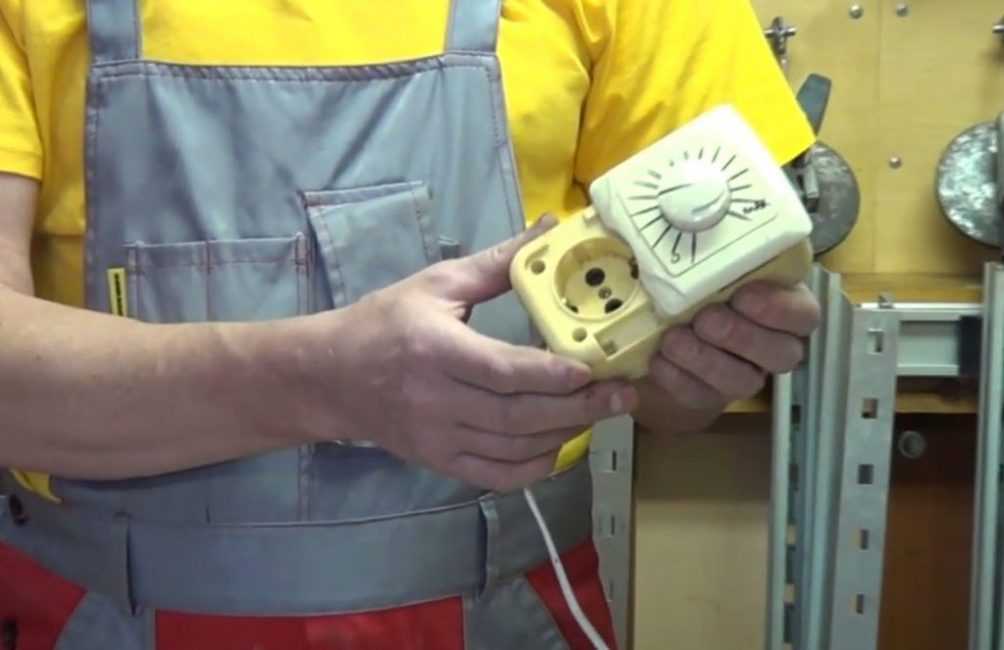

Способ №2 – диммер в качестве регулятора

Диммер – регулятор напряжения

Это решение весьма удачное не только для новичков. Диммеры – регуляторы напряжения для ламп накаливания. В связи с постепенным отказом от ламп накаливания эти устройства становятся не нужными. Можно дать им вторую жизнь, — они также хорошо регулируют напряжение 220В. А подключить его к паяльнику сможет абсолютно любой.

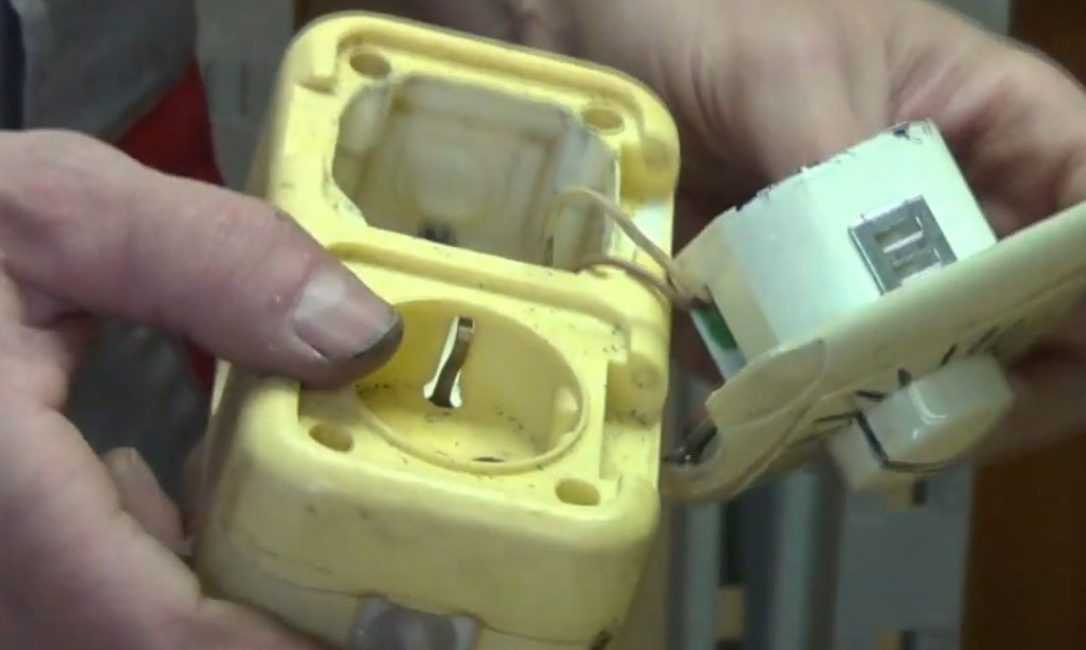

Монтаж регулятора температуры прост – последовательное подключение к паяльнику. Для этого можно использовать корпус удлинителя на две розетки.

Последовательное подключение к любому контакту

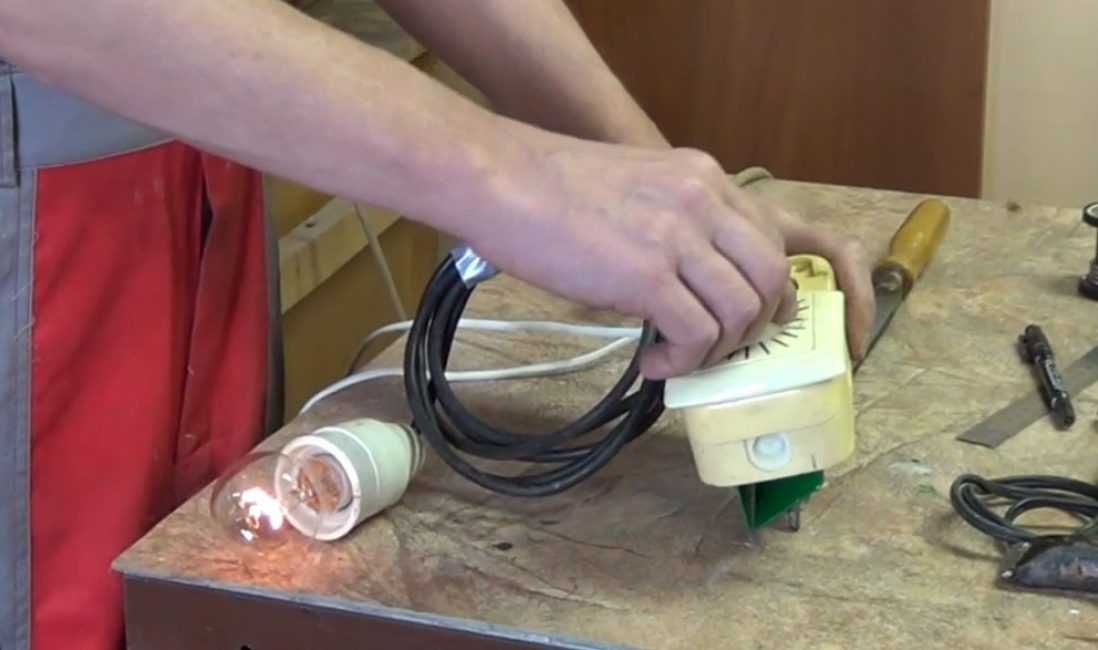

Вращая ручку диммера, происходит изменение питающего паяльник напряжения. Для удобства использования на его корпусе наносят метки оптимальных температур.

Можно выставить даже ждущий режим

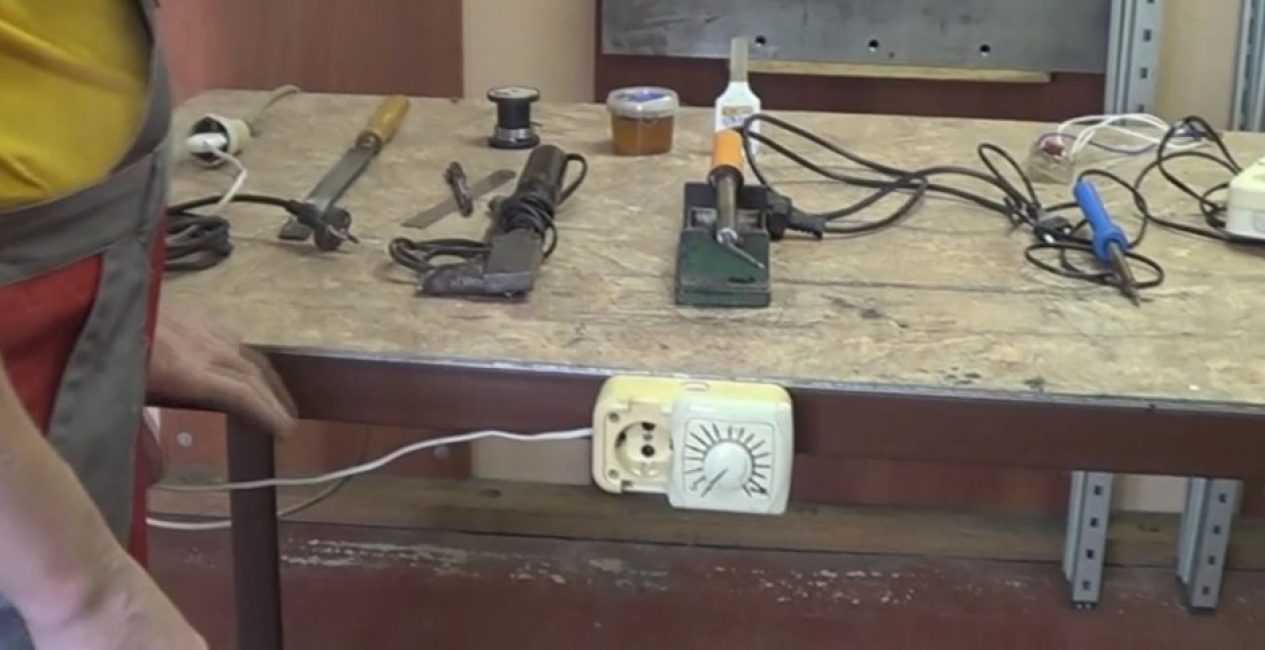

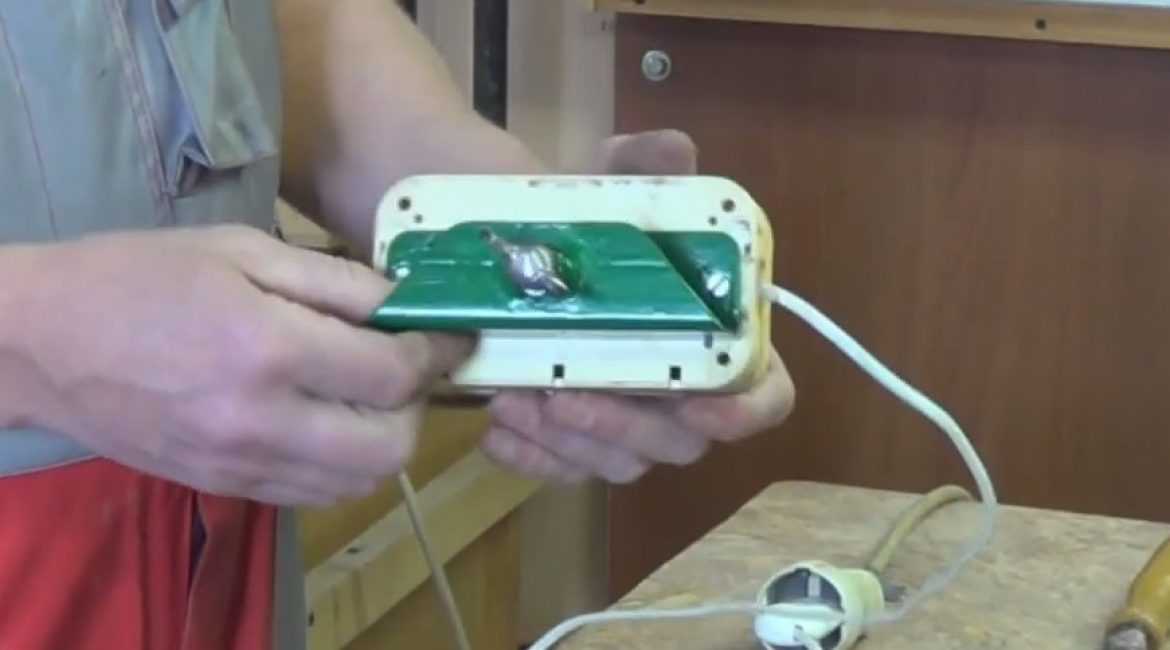

Также корпус переноски с диммером можно оборудовать струбциной для крепления регулируемой розетки на верстак.

Крепления для стола

Компактно, удобно и надёжно.

Всегда под рукой и не мешает

Плановая заточка паяльника

Чтобы инструмент исправно выполнял основное своё предназначение, нужно периодически проводить его заточку. Плановая процедура предполагает следующие моменты:

Для заточки жала лучше всего использовать стандартный напильник, который нужно держать под углом 40˚.
Край обязательно нужно оставлять немного тупым, его ширина должна составлять минимум 1 мм.
Если жало совсем новое, тогда можно использовать наждачную бумагу мелкой фракции. Эти манипуляции помогут удалить патину (своеобразная окись меди, которая имеет характерный зелёный оттенок).
Если же мастера не устраивает заводской способ заточки, тогда можно вынуть жало и самостоятельно его отковать, придав форму выгнутой лопатки. У этой процедуры есть огромное преимущество — после обработки металл менее подвержен негативному воздействию коррозии.
Если нужно придать наконечнику законченный вид, тогда можно обработать его обычным напильником с мелкой насечкой.

Стрелочный индикатор

В регулятор мощности паяльника может быть интегрирован стрелочный индикатор для большего удобства при использовании. Сделать это совсем несложно. Неиспользуемая старая аудиоаппаратура может помочь с поиском таких элементов. Приборы несложно найти на местных рынках в любом городе. Хорошо, если один такой лежит дома без дела.

Для примера рассмотрим возможность интегрирования в регулятор мощности для паяльника индикатора М68501 со стрелкой и цифровыми отметками, который устанавливался в старых советских магнитофонах. Особенность настройки заключается в подборе резистора R4. Наверняка придется подбирать прибор R3 дополнительно, если будет использован другой индикатор. Необходимо соблюдение соответствующего баланса резисторов при понижении мощности паяльника. Дело в том, что стрелка индикатора может отображать снижение мощности на 10-20% при фактическом потреблении паяльником 50%, то есть наполовину меньше.

Управление нагревом

Чтобы нагреть массивную деталь до нужной температуры, необходимо и такое же массивное жало паяльника, чтобы скорость нагрева была выше скорости теплоотвода детали.

Инструментом, который справится одновременно с поставленными выше задачами, является достаточно мощный паяльник с регулировкой температуры.

То есть максимальной мощности паяльника должно быть достаточно для разогрева крупных выводов, а температура должна регулироваться в некоторых пределах и выбираться в соответствии с условиями работ.

Тогда массивное жало будет обладать большей тепловой инерцией и нагреет деталь до необходимой степени, без риска ее перегрева.

Существует несколько способов регулировки температуры паяльника:

максимальный-минимальный нагрев (простейший переключатель);
регулировка диммером;
применение управляющих микросхем в рукоятке прибора;
внешний блок управления;
применение фена.

https://youtube.com/watch?v=MKZBAqnGoZ4

Используя паяльник с регулировкой помимо преимуществ, описанных выше, можно значительно сэкономить на потребляемой электроэнергии при больших объемах выполняемых работ, продлить срок службы прибора, благодаря меньшему времени работы его на максимальной мощности, уменьшить количество вредных веществ, выделяемых при пайке с высокой температурой.

Очистка жала паяльника своими руками

Есть много простых, доступных в домашних условиях способов, как очистить жало паяльника от нагара. Многие мастера пользуются ручными методами, применяя подручные материалы:

наждаку, шкурки для полировки, скальпели;
вату, бумагу и ватные палочки;
ластики;
губки и куски поролона;
напильники, угли, насадки фрезера и металлические щетки.

Применение спонжей и губок – весьма эффективная методика очищения от нагара. Конечный результат зависит от того, правильно ли выбран сам материал. Понять это получится только экспериментальным путем.

Губка для чистки жала

Выбирая, чем чистить жало паяльника в домашних условиях, избегайте острых предметов – их применяют исключительно для меди. Для всех остальных материалов жала в таком случае потребовалась бы ювелирная точность очистки.

Для многосплавлных деталей лучше всего подходят очистительные шкурки и насадки. Задаваясь вопросом, как очистить жало паяльника наждачкой или прочими схожими средствами, приготовьтесь к упорной работе, так как подобный вариант – далеко не самый быстрый.

Применение ваты или бумаги подойдет только при снятии большого количества нагара. Это малоэффективные методы, которые годятся, когда рядом ничего другого нет.

Специальные ластики для очистки паяльника помогают справиться одновременно с окислом и нагаром. Они применяются исключительно к остывшему инструменту. Его потребуется предварительно обработать ацетоном, протерев после этого тканью.

Если имеются латунные опилки, их можно специально собрать в металлическую емкость и потом использовать для очистки разогретого жала паяльника. Принцип действия здесь такой же, как в емкостях с металлической стружкой. Проводить очистку можно также при помощи обыкновенных металлических губок.

Одним из вариантов, чем можно чистить жало паяльника во время пайки, по мнению радиолюбителей, является карандаш для подошвы утюга, обладающий рядом преимуществ. Схожими свойствами отличается и активатор, он положительно влияет на качество пайки и способствует очищению. Ко всему прочему, стоимость таких средств ниже, чем препаратов для профессиональной очистки.

Карандаш для чистки утюга

Борьба с окислами на жале паяльника

Окислы являются большей проблемой, чем нагар. Это связано с тем, что их сложнее очистить. Механические способы здесь совсем не помогают. Даже купив специальные средства, не всегда удается с первого раза избавиться от проблемы.

Когда нужно паять различные поверхности, у которых существенно отличается химический состав плат, соответственно, подбирается различный припой, а в результате образуются сложные варианты окислов. Нередко они требуют очистки в несколько этапов. При использовании специальных растворов можно проводить эксперименты, чтобы подобрать подходящий метод. Народные способы предлагают очистить жало паяльника нашатырем, затем обработать покупными средствами. В каждом случае результат может быть индивидуальным.

Очистка жала паяльника нашатырем

Некоторые специалисты применяют проверенный способ обработки в растворе аспирина. Достаточно одной таблетки на стакан, чтобы медное жало вернуло свой первоначальный вид. Существенным недостатком такой методики является необходимость расчета правильной температуры. Если она будет слишком высокой, аспирин даст дополнительный нагар на поверхности, что грозит очередными сложностями очищения.

Некоторые предполагают, что хорошо подобранная губка может помочь в борьбе с окислами. Это работает не всегда. Все зависит от состава губки или косметического спонжа.

Наиболее сложно очистить нагар на жалах в паяльниках для микропайки, когда работа проходит с помощью боковин, а не наконечника. В борьбе с образовавшимися сложными химическими составами синтетические методы очистки не помогают. В таких случаях используют специальные бормашины, маникюрные фрезеры и другие приборы с насадками для снятия верхнего слоя.

Очистка необгораемого жала

Приобретение паяльников с необгораемым жалом – большая радость, которая при интенсивной работе может довольно скоро омрачиться. Через некоторое время на поверхности нагревающегося окончания появляется черный налет, пайка проходит все хуже и хуже. Становится очевидным, что нужно чистить паяльный инструмент.

Железные мочалки для деликатного материала не подходят. Они могут поцарапать поверхность. В крайнем случае, подойдет мочалка из медных или бронзовых нитей.

Хорошее, недорогое средство – целлюлозная губка. Она часто входит в состав профессиональных комплектов для чистки

Обращаем внимание на то, что на изделии должна быть надпись, подтверждающая целлюлозный состав. Внешне не всегда удастся определить качество губки для паяльника, другие нити, примеси могут окисляться и усугублять ситуацию

В качестве альтернативного варианта подходит вискозная губка. Она в практическом применении для очистки жала не отличается по свойствам от натурального целлюлозного материала. Губку можно смачивать не только водой, но и глицерином. В крайнем случае, вместо губки вполне подойдет кусочек ткани.

Паяльник нужно нагреть и очищать влажным материалом, сухой делу не поможет. Нагар снимается простыми движениями, как будто вы вытираете стержень. Иногда мастера вырезают в губке углубление, с которым почистить жало еще проще.

Медные и «вечные» жала

Прежде чем обозревать сами паяльники, нужно дать общее представление об основных типах жал и их различиях.

Существуют медные жала, и так называемые необгораемые «вечные» жала.

Особенности медных жал

Медные жала – это самый распространенный тип жал. Однако на сегодняшний день они сдают свои позиции другим типам жал.
Разберем плюсы и минусы медных жал.

Плюсы медных жал:

Низкая цена;
Доступны в любом радиомагазине;
Быстрее нагреваются, и медленнее теряют тепло;
Медные жала не прихотливы к обслуживанию. Их можно зачищать даже напильниками;
Медные жала можно механически обрабатывать, т.е. придавать им форму при помощи молотка;
С ними проще начать свой путь в пайке.

И все же, недостатки у медных жал довольно критичные:

Скудный набор жал по форме и размерам. Даже если вы найдете тонкое медное жало. то оно быстро потеряет свою форму;
Еще есть необходимость залуживания перед работой. Это не трудно, но отнимает время;
Медные жала быстро теряют форму из-за высокой температуры, и их нужно менять.

Уход за медными жалами

Пора забывать про чистку жала деревянными дощечками. Для этих целей есть губки и медные стружки.

Уход за такими жалами простой. Лишний припой и остатки паяльного флюса можно снимать влажной губкой.
А с помощью медной стружки можно удалить и лишний припой с жала, и нагар с его поверхности.
В крайнем случае можно обработать поверхность медного жала напильником.
А еще им можно придать нужную форму при помощи молотка и наковальни.
Они легко деформируются от легких кистевых ударов молотком.

Лужение медного жала

Прежде чем приступить к пайке, медное жало надо залудить, т.е. покрыть рабочую поверхность небольшим слоем припоя.

Лидирующие необгораемые жала

Это такой тип жал (их еще называют «вечными»), которые не надо лудить перед началом работы, не теряют своей формы, и могут использоваться годами. У них есть специальное покрытие обычно из тонкого слоя никелевого сплава. У таких тип жал есть свои весомые преимущества и недостатки.

Плюсы необгораемых «вечных» жал:

Можно долго пользоваться;
Нет необходимости их залуживать;
Большое разнообразие разных форм и размеров;
Качественные жала долго держат подходящую форму.

Недостатки:

Категорически нельзя чистить такие жала напильником, надфилями или наждачками. Вы рискуете уничтожить необгораемую поверхность жала. Исключение – медная стружка для чистки от нагара и лишнего припоя;
Жало быстро отдает тепло, и медленнее его набирает в отличие от медного (сильная зависимость от конструкции жала и паяльника в целом);
Очень прихотливо к уходу. У новичков могут возникать трудности с ними;
Необгораемые поверхности легко разъедаются паяльной кислотой;
Сложнее привыкнуть к ним после медных жал.

Уход за необгораемыми жалами

Необгорамые жала нельзя обрабатывать или чистить никаким инструментами.
Чистить поверхность жала от лишнего или старого припоя можно влажной губкой.
Губка не должна быть слишком влажной, иначе будут брызки и пар. А снимать окислы и лишний припой с жала можно медной стружкой.
Медная стружка не повреждает покрытие жала.

Если пришлось паять кислотой, то сразу после работы чистите жало при помощи губки или стружки для снятия припоя, и покрывайте жало свежим припоем.
Также недопустима механическая обработка необгораемого жала, и придание формы при помощи молотка (как это делается с медными жалами).

По ряду преимуществ, лидируют «вечные» жала. Всего одно качественное хорошее жало можно использовать годами, и оно будет как новое. Только не все так просто, как может показать на первый взгляд.

Принцип работы контролера паяльной станции

Известно множество схем самодельных регуляторов нагрева паяльника, входящих в состав эксплуатируемой в домашних условиях станции. Но все они работают по одному и тому же принципу, заключающемуся в управлении величиной мощности, отдаваемой в нагрузку.

Распространённые варианты самодельных электронных регуляторов могут отличаться по следующим признакам:

вид электронной схемы;
элемент, используемый для изменения отдаваемой в нагрузку мощности;
количество ступеней регулировки и другие параметры.

Независимо от варианта исполнения любой самодельный контроллер паяльной станции представляет собой обычный электронный коммутатор, ограничивающий или увеличивающий полезную мощность в нагревательной спирали нагрузки.

Вследствие этого основным элементом регулятора в составе станции или вне её является мощный питающий узел, обеспечивающий возможность варьирования температуры жала в строго заданных пределах.

Образец классической со встроенным в неё регулируемым модулем питания приводится на фото.

Как залудить паяльник с медным жалом?

Сам процесс покрытия сложностей не вызывает. Любой вид расплавленного припоя – оловянный, свинцовый либо серебряный, отлично ложится на разогретую медь. При одном условии – металл должен быть чистым. А это возможно только в холодном состоянии. Температура является катализатором окисления, снижая адгезию до нуля. А холодный припой не плавится. Круг замкнулся?

Если знать, как очистить жало паяльника, вы сможете восстановить его работоспособность за несколько минут.

Удаление окалины, шлаков, подгоревших остатков канифоли и пластиковой изоляции можно производить и на холодном паяльнике. Правильнее будет вытащить (аккуратно) медный стержень из корпуса, и зачистить его отдельно от нагревателя.

Важно! Та часть стержня, которая находится внутри нагревательного элемента, также окисляется. Подробное видео как восстановить необгораемое жало паяльника

Подробное видео как восстановить необгораемое жало паяльника

Это не принципиально, тепло от спирали все равно хорошо передается. Хуже, когда на внутренней части жала появляется окалина. При таком загрязнении теплопередача ухудшается, и электроэнергия расходуется впустую.

Для начала необходимо зачистить медь до состояния нового изделия. Это можно сделать наждачной бумагой. Сначала крупной, затем нулевкой. После нужно заполировать поверхность, гладкая структура медленнее окисляется. Хотя достаточно и простой наждачки. Грязь и шлаки удалили, и жало тут же покрылось тонким слоем окисла.

Совет: Для того чтобы медь прослужила дольше, и медленнее окислялась, жало можно оковать. Делается это буквально молотком на наковальне. При должной аккуратности вы сможете укрепить поверхность и придать нужную форму кончику медного прутка.

Следующий этап – правильно залудить жало, пока оно не покрылось шлаками. Нагреваем паяльник до рабочей температуры. Проверенный (но очень дымный) способ – погрузить свежезачищенный кончик в баночку с канифолью и бросить туда же несколько кусочков припоя. Расплавленный флюс не даст меди окислиться, а припой моментально покроет чистое жало. Недостаток – запах и обильный дым;

В квартире такую процедуру не проведешь, разве что на балконе. Затем нужно с усилием обтереть залуженный кончик толстым сукном (чтобы не обжечь пальцы). Расплавленный припой буквально вотрется в медь, и паяльник готов к работе. Только сукно должно быть натуральным, не синтетическим. Иначе материал расплавится и пригорит к жалу.

Такую процедуру проводят после длительного перерыва в работе. Когда грязный и зашлакованный инструмент провалялся полгода в чулане.

Следующий способ не такой дымный, но более трудоемкий. На ровную поверхность кладем сукно, на него кусок канифоли. Заранее готовим пруток припоя. Макаем очищенное жало в канифоль, и с усилием натираем поверхность оловом;

Повторяем процедуру несколько раз. Затем убираем канифоль и натираем паяльник о сукно в лужице расплавленного флюса, закрепляя слой.

Результат близок к идеалу, и практически без дыма и запаха. Можно проделывать в помещении.

Паяльный флюс

Для того чтобы пайка была качественной, припой должен прочно сцепиться со спаиваемой деталью, смочить ее. Но при нагревании практически любой металл интенсивно окисляется и абсолютно не смачивается припоем. Даже если вам удастся что-то изобразить при помощи паяльника и одного припоя, такая пайка, называемая среди специалистов «холодной», не обеспечит ни хорошего контакта, ни механической прочности. Образцом холодной пайки можно считать фото, которое на очень многих информационных ресурсах почему-то является примером исключительно качественной и правильной работы:

Припой абсолютно не сцепился с медью проводов – эту спайку можно разобрать голыми руками

Чтобы обеспечить надежное сцепление припоя со спаиваемым металлом, используют те или иные флюсы. По методу воздействия они делятся на две категории:

пассивные;
активные.

Пассивные флюсы, как видно из их названия, не взаимодействуют со спаиваемыми деталями. Их основное назначение – обеспечение хорошей растекаемости припоя и предотвращение образования оксидной пленки при нагревании спаиваемых деталей. Пассивные флюсы просты в использовании, доступны, безопасны для человека, не электропроводны и полностью нейтральны (не требуют отмывки после пайки). К недостаткам флюсов этого типа можно отнести неэффективность использования на окисленных деталях.

Всем известная канифоль является самым распространенным пассивным флюсом.

Активные флюсы не только улучшают растекаемость припоя и предотвращают образование оксидной пленки, но и способны эту пленку разрушать. Ввиду этого кислотные или щелочные флюсы нашли широкое применение для пайки сильно окисленных или мгновенно окисляющихся на воздухе металлов. Существуют даже вещества, снимающие при прогреве паяльником лак с эмалированного провода. Из недостатков этого типа флюсов можно отметить высокие коррозийные и электропроводящие свойства (флюс после пайки нужно обязательно смывать), опасность для человека.

Флюсы, выпускаемые промышленностью на основе кислот.

Какой флюс лучше использовать для пайки проводов? Если вы собираетесь работать с медью, то идеальным вариантом будет канифоль или раствор канифоли в спирте. Даже если провода старые, но их несложно зачистить до блеска, то все же лучше пользоваться канифолью. Она хороший диэлектрик и абсолютно не взаимодействует с металлом на химическом уровне.

Активный же флюс вам понадобится в том случае, если провода сильно окислились или выполнены из сплавов, плохо поддающихся пайке – никеля, стали, алюминия и пр. Хотя никто не запрещает пользоваться этими составами и для работы с обычной медью. Единственно, если не хотите, чтобы соединение развалилось через месяц-другой, не забудьте после работы тщательно промыть место пайки спиртом или бензином. Ну и, конечно, сразу же вымойте руки с мылом – кислота есть кислота, даже если она паяльная.

Разновидности жал

Все современные наборы жал для паяльников существенно отличаются между собой, все зависит от материала, защитного покрытия, формы и толщины

Кроме того, каждый сменный инструмент может рассеивать разную по величине мощность, что очень важно при выборе наиболее подходящего изделия. Специалисты утверждают, что больше всего нужно учитывать то, из какого материала изготовлено жало и какую форму оно имеет

Что касается материала, то в зависимости от поставленных задач можно использовать жала с медным, керамическим, медно-стальным, латунным, хромовым либо никелевым покрытием. Форма изделия тоже может существенно отличаться: изогнутые, заострённые, конусообразные и даже со срезом. Как показывает практика, изогнутым приспособлением легче всего удалять лишний припой, а также проводить демонтаж деталей с платы. Именно материал и форма наконечников играют важную роль в работе паяльника, так как от них зависят следующие характеристики:

Итоговая способность к накалыванию энергии на месте пайки. Именно эта характеристика определяет возможность качественного и равномерного прогрева рабочей зоны.
Уровень теплопроводности, который определяет итоговое количество тепла, поступающего от паяльного инструмента к рабочей зоне.
Степень устойчивости используемого наконечника к окислению.

Но, несмотря на все имеющиеся преимущества, даже медные жала имеют свои недостатки. Основная часть из них связана с низким уровнем износоустойчивости материала и тем, что они подвержены негативному воздействию коррозии. Для устранения этих нюансов производители наносят на жало никелевое или же стальное покрытие, при этом теплопроводность наконечника меняется.

Из-за того, что газовые паяльники широко востребованы как в частной, так и промышленной сфере, производители выпускают широкий ассортимент наконечников с различными эксплуатационными характеристиками. Благодаря этому можно приобрести наиболее подходящий стержень для паяльника по доступной цене.

Блоки управления

Следующим видом паяльников являются уже более сложные устройства с блоком питания, в которых регулирование происходит при помощи блока из полупроводников и микросхем. Такой блок компактен и может находиться в корпусе рукоятки паяльника, что очень удобно.

Регулятор также может находиться на рукоятке. При достаточно скромной цене это вполне приемлемый вариант, позволяющий производить качественную пайку.

Еще одной разновидностью паяльников с регулировкой являются инструменты с внешним блоком питания. Благодаря наличию этих блоков возможна работа прибора на выпрямленном постоянном токе со стабильными значениями напряжения.

Такой блок питания одновременно служит и стабилизатором температуры паяльника, которая останется неизменной независимо от того, насколько будет изменяться напряжение в сети. Многие радиодетали требовательны именно к такому режиму пайки.

Недостатком моделей можно посчитать громоздкость, низкую мобильность, но если принять во внимание, что качественный монтаж можно произвести только в оборудованной мастерской, а не «на коленке», как принято говорить в таких случаях, то можно закрыть на это глаза. Наиболее точной регулировки и настройки можно добиться только при помощи , где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой

Наиболее точной регулировки и настройки можно добиться только при помощи , где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой.

Описание схемы повышающего регулятора мощности

На электролитическом конденсаторе C1 с мостом VD1 выполнен входной выпрямитель. Его рабочее напряжение не должно быть меньше 400 В. На полевом транзисторе IRF840 размещается выходная часть регулятора. С этим устройством можно использовать паяльник до 65 Вт без радиатора. Они могут нагреваться выше нужной температуры даже при пониженной мощности питания.

Управление ключевым транзистором, размещенным на микросхеме DD1, производится от ШИМ-генератора, частота которого задается конденсатором C2. Параметрический стабилизатор монтируется на приборах C3, R5 и VD4. Он питает микросхему DD1.

Для защиты выходного транзистора от самоиндукции устанавливается диод VD5. Его можно не ставить, если регулятор мощности паяльника не будет использоваться с другими электрическими приборами.

Повышающий регулятор

Большая часть устройств для стабилизации температуры работает только на снижение мощности. Регулировать напряжение можно от 50-100% или от 0-100%. Мощности паяльника может оказаться недостаточно в случае подачи питания ниже 220 В или, например, при необходимости выпаять большую старую плату.

Действующее напряжение сглаживается электролитическим конденсатором, увеличивается в 1,41 раза и питает паяльник. Постоянная мощность, выпрямленная на конденсаторе, достигнет 310 В при питании 220 В. Оптимальная температура нагрева может быть получена даже при 170 В.

Мощные паяльники не нуждаются в повышающих регуляторах.
