Эквивалентная замена лямбда-диодов

Совершенно особым видом ВАХ обладают полупроводниковые приборы типа лямбда-диодов, туннельных диодов. На вольт-амперных характеристиках этих приборов имеется N-об-разный участок.

Лямбда-диоды и туннельные диоды могут быть использованы для генерации и усиления электрических сигналов. На рис. 8 и рис. 9 показаны схемы, имитирующие лямбда-ди-од [РТЕ 9/87-35].

Практически в генераторах чаще используют схему, представленную на рис. 9 [ПТЭ 5/77-96]. Если между стоками полевых транзисторов включить управляемый резистор (потенциометр) либо транзистор (полевой или биполярный), то видом вольт-амперной характеристики такого «лямбда-диода» можно управлять в широких пределах: регулировать частоту генерации, модулировать колебания высокой частоты и т.д.

Рис. 8. Аналог лямбда-диода.

Рис. 9. Аналог лямбда-диода.

Эквивалент лавинного транзистора и динистора

Лавинный транзистор — полупроводниковый прибор, работающий в режиме лавинного пробоя. Такой пробой обычно возникает при напряжении, превышающем предельно допустимое значение.

Не допустить теплового пробоя (необратимого повреждения) транзистора можно при ограничении тока через транзистор (подключением высокоомной нагрузкой).

Лавинный пробой транзистора может наступать в «прямом» и «инверсном» включении транзистора. Напряжение лавинного пробоя при инверсном включении (полярность подключения полупроводникового прибора противоположна общепринятой, рекомендованной) обычно ниже, чем для «прямого» включения.

Вывод базы транзистора часто не используется (не подключается к другим элементам схемы). В ряде случаев базовый вывод соединяют с эмиттером через высокоом-ный резистор (сотни кОм — ед. МОм). Это позволяет в некоторых пределах регулировать величину напряжения лавинного пробоя.

На рис. 1 приведена схема равноценной замены «лавинного» транзистора интегрального прерывателя К101КТ1 ее дискретными аналогами. Интересно отметить, что при ближайшем рассмотрении эта схема тождественна эквивалентной схеме динистора (рис. 1), тиристора (рис. 2) и однопереходного транзистора (рис. 4).

Отметим попутно, что и вид вольт-амперных характеристик всех этих полупроводниковых приборов имеет общие характерные особенности. На их вольт-амперных характеристиках имеется S-образный участок, участок с так называемым «отрицательным» динамическим сопротивлением. Благодаря такой особенности вольт-амперной характеристики перечисленные приборы могут использоваться для генерации электрических колебаний.

Рис. 1. Аналог лавинного транзистора и динистора.

Виды транзисторов

В первых транзисторах применялся германий, который работал не совсем стабильно. Со временем от него отказалось в пользу других материалов: кремния (самый распространённый) и арсенида галлия. Но все это традиционные полупроводники.

В настоящее время начинают набирать популярность триоды на основе органических материалов и даже веществ биологического происхождения: протеинов, пептидов, молекул хлорофилла и целых вирусов. Биотранзисторы используются в медицине и биотехнике.

Другие классификации транзисторов:

1. По мощности подразделяются на маломощные (до 0,1 Вт), средней мощности (от 0,1 до 1 Вт) и просто мощные (свыше 1 Вт).
2. Также разделяются по материалу корпуса (металл или пластмасса), типу исполнения (в корпусе, бескорпусные, в составе интегральных схем).
3. Нередко их объединяют друг с другом для улучшения характеристик. Такие транзисторы называются составными или комбинированными и могут состоять из двух и более полупроводниковых приборов. Строение и у них простое: эмиттер первого является базой для второго и так далее до необходимого количества триодов. Бывает нескольких типов: Дарлинга (все составляющие с одинаковым типом проводимости), Шиклаи (тип проводимости разный), каскодный усилитель (два прибора, работающие как один с подключением по схеме с общим эмиттером).
4. К составным относится также и IGBT-транзистор, представляющий собой биполярный, который управляется при помощи полярного триода с изолированным затвором. Такой тип полупроводниковых приборов применяется в основном там, где нужно управлять большим током (сварочные аппараты, городские электросети) или электромеханическими приводами (электротранспорт).
5. В качестве управления может применяться не ток, а другое электромагнитное воздействие. К примеру, в фототранзисторах в качестве базы используется чувствительный фотоэлемент, а в магнитотранзисторах – материал, индуцирующий ток при воздействии на него магнитного поля.

Технологический предел для транзисторов еще не достигнут. Их размеры уменьшаются с каждым голом, а различные научно-исследовательские институты ведут поиск новых материалов для использования в качестве полупроводника. Можно сказать, что эти полупроводниковые приборы еще не сказали миру своего последнего слова.

Сравнение IGBT с MOSFET

Структуры обоих транзисторов очень похожи друг на друга. Что касается протекания тока, важным отличием является добавление слоя подложки P-типа под слой подложки N-типа в структуре модуля IGBT. В этом дополнительном слое дырки вводятся в слой с высоким сопротивлением N-типа, создавая избыток носителей. Это увеличение проводимости в N-слое помогает уменьшить общее напряжение во включенном состоянии в IGBT-модуле. К сожалению, это также блокирует поток электроэнергии в обратном направлении. Поэтому в схему добавлен специальный диод, который расположен параллельно с IGBT чтобы проводить ток в противоположном направлении.

Кратко о MOSFET

MOSFET – это управляемый переключатель с тремя контактами (затвор, сток и исток). Сигнал затвора (управления) подается между затвором и истоком, а контактами переключения являются сток и исток. Сам затвор выполнен из металла и отделен от истока оксидом металла в качестве диэлектрика. Это позволяет снизить энергопотребление и делает этот транзистор отличным выбором для использования в качестве электронного переключателя или усилителя в схеме с общим истоком.

Существует много различных типов МОП-транзисторов, но наиболее сопоставимыми с IGBT являются мощные MOSFET. Они специально разработаны для работы со значительными уровнями мощности и используются чаще всего только во включенном или выключенном состояниях, что делает их наиболее используемым ключом для низковольтных схем. По сравнению с IGBT, мощные полевые МОП-транзисторы имеют преимущества – более высокую скорость коммутации и более высокую эффективность при работе при низких напряжениях. Более того, такая схема может выдерживать высокое напряжение блокировки и поддерживать высокий ток. Это связано с тем что большинство мощных МОП-структур являются вертикальными (а не плоскими). Номинальное напряжение является прямой функцией легирования и толщины эпитаксиального слоя с примесью N-типа, а ток зависит от ширины канала (чем шире канал, тем выше ток).

Высокочастотные эффекты

Производительность транзисторного усилителя относительно постоянна вплоть до некоторой точки, как показано на графике зависимости коэффициента усиления по току от частоты для усилителя малых сигналов с общим эмиттером (рисунок ниже). За этой точкой по мере увеличения частоты производительность транзистора ухудшается.

Граничная частота (частота отсечки коэффициента бета), f_гр, f_T – это частота, при которой коэффициент усиления по току (h_fe) усилителя малых сигналов с общим эмиттером падает ниже единицы (рисунок ниже). Реальный усилитель должен иметь коэффициент усиления > 1. Таким образом, на частоте f_гр транзистор использоваться не может. Максимальная частота, приемлемая для использования транзистора, равна 0,1f_гр.

Зависимость коэффициента усиления по току (h_fe) от частоты для усилителя малых сигналов с общим эмиттером

Некоторые радиочастотные биполярные транзисторы могут использоваться в качестве усилителей на частотах до нескольких ГГц. Кремниево-германиевые устройства расширяют диапазон до 10 ГГц.

Предельная частота (частота отсечки коэффициента альфа), f_пр, f_alpha – это частота, при которой коэффициент α снижается до 0,707 от коэффициента α на низких частотах, α=0,707α. Предельная частота и граничная частота примерно равны: f_пр≅f_гр. В качестве высокочастотного показателя предпочтительнее использовать граничную частоту f_гр.

f_max – самая высокая частота колебаний, возможная при наиболее благоприятных условиях смещения и согласования импеданса. Это частота, при которой коэффициент усиления по мощности равен единице. Весь выходной сигнал подается назад на вход для поддержания колебаний. f_max является верхним пределом частоты работы транзистора в качестве активного устройства. Хотя реальный усилитель не используется на f_max.

Эффект Миллера: верхний предел частоты для транзистора, связанный с емкостями переходов. Например, PN2222A имеет входную емкость C_ibo=25пФ и выходную емкость C_obo=9пФ между К-Б и К-Э соответственно. Хотя емкость К-Э 25 пФ кажется большой, она меньше, чем емкость К-Б (9 пФ). Из-за эффекта Миллера в усилителе с общим эмиттером емкость К-Б оказывает влияние на базу в β раз. Почему это так? Усилитель с общим эмиттером инвертирует сигнал, проходящий от базы к эмиттеру. Инвертированный сигнал коллектора, подаваемый назад на базу, противодействует входному сигналу. Сигнал на коллекторе в β раз больше входного сигнала. Для PN2222A β=50–300. Таким образом, емкость К-Б 9 пФ выглядит так: от 9 · 50 = 450 пФ до 9 · 300 = 2700 пФ.

Решение проблемы с емкостью перехода для широкополосных приложений заключается в выборе высокочастотного транзистора – RF (радиочастотного) или СВЧ транзистора. Полоса пропускания может быть дополнительно расширена за счет использования схемы с общей базой, вместо схемы с общим эмиттером. Заземленная база защищает входной эмиттер от емкостной обратной связи с коллектора. Каскодная схема из двух транзисторов будет обеспечивать такую же полосу пропускания, как и схема с общей базой, но уже с более высоким входным импедансом схемы с общим эмиттером.

Кратко о IGBT

Модуль IGBT также является полностью управляемым коммутатором с тремя контактами (затвор, коллектор и эмиттер). Его управляющий сигнал подается между затвором и эмиттером и нагрузкой между коллектором и эмиттером.

Модуль IGBT специально разработан для быстрого включения и выключения. Фактически частота повторения импульсов достигает УЗ диапазона. Эта уникальная способность делает IGBT часто используемыми в усилителях класса D для синтеза сложных сигналов с широтно-импульсной модуляцией и фильтрами нижних частот. Они также используются для генерации импульсов большой мощности в таких областях, как физика элементарных частиц и плазма, а также играют важную роль в современных устройствах – электромобили, электровелосипеды, поезда, холодильники с регулируемой скоростью вращения компрессора, кондиционеры и многое другое.

Эквивалент тиристора

Тиристоры, динисторы и им подобные элементы способны при весьма незначительных внутренних потерях управлять большими мощностями, подводимыми к нагрузке.

Тиристоры — приборы, обладающие двумя устойчивыми состояниями: состоянием низкой проводимости (проводимость отсутствует, прибор заперт) и состоянием высокой проводимости (проводимость близка к нулю, прибор открыт). Представители класса тиристоров :

• диодные тиристоры (динисторы, диаки), имеющие два вывода (анод и катод), управляемые путем подачи на электроды напряжения с высокой скоростью его нарастания или повышения приложенного напряжения до величины, близкой к критической;
• триодные тиристоры (тринисторы, триаки), трехэлектродные элементы, управляющий электрод которых служит для перевода тиристора из закрытого состояния в открытое;
• тетродные тиристоры, имеющие два управляющих электрода;
• симметричные тиристоры — симисторы, имеющие пятислой-ную структуру. Иногда этот полупроводниковый прибор называют семистором.

Диодные тиристоры (динисторы), ассортимент которых не столь велик, различаются, главным образом, максимально допустимым постоянным прямым напряжением в закрытом состоянии.

Так, для динисторов типов КН102А, Б, В, Г, Д, Е, Ж, И (2Н102А — И) значения этих напряжений составляют, соответственно, 5, 7, 10, 14, 20, 30, 40, 50 В при обратном токе не более 0,5 мА. Максимально допустимый постоянный ток в открытом состоянии для этих полупроводниковых приборов равен 0,2 А при остаточном напряжении в открытом состоянии 1,5 В.

На рис. 1 приведена эквивалентная схема низковольтного динистора. Если принять R1=R3=100 Ом, можно получить динистор с управляемым (с помощью резистора R2) напряжением переключения от 1 до 25 В [Войцеховский Я., Р 11/73-40, Р 12/76-29]. При отсутствии этого резистора и при условии R1=R3=5,1 кОм напряжение переключения составит 9 Б, а при R1=R3=3 кОм —12 В.

Аналог тиристора р-п-р-п-структуры, описанный в книге Я. Войцеховского, показан на рис. 2. Буквой А обозначен анод; К — катод; УЭ — управляющий электрод. В схемах (рис. 1, 2) могут быть использованы транзисторы типов КТ315 и КТ361.

Необходимо лишь, чтобы подводимое к полупроводниковому прибору или его аналогу напряжение не превышало предельных паспортных значений. В таблице (рис. 2) показано, какими величинами R1 и R2 следует руководствоваться при создании аналога тиристора на основе германиевых или кремниевых транзисторов.

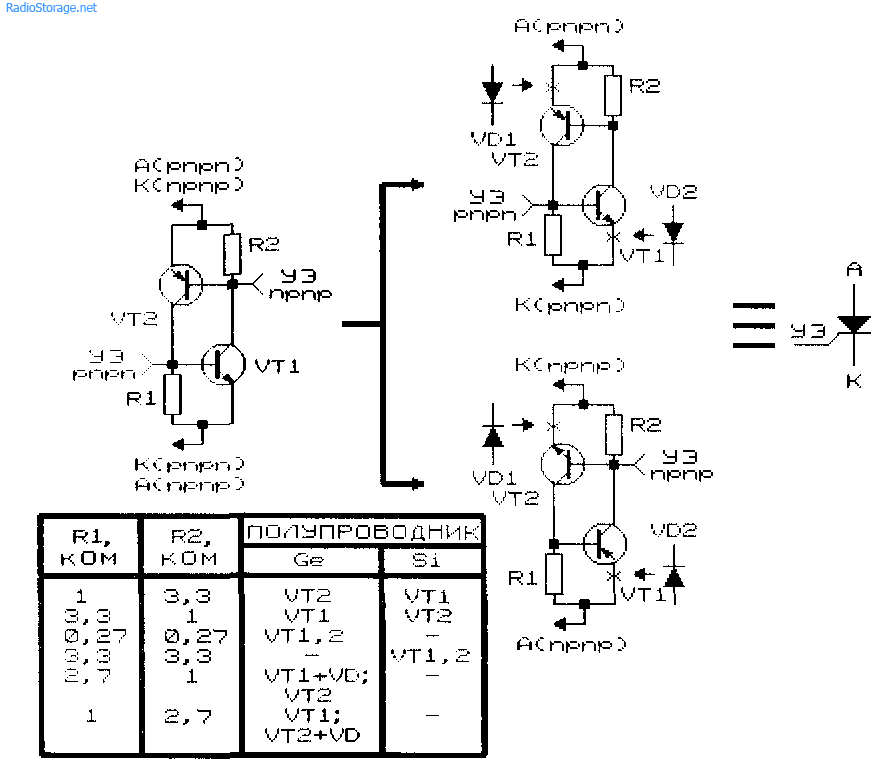

Рис. 2. Аналог тиристора.

В разрывы электрической цепи, показанные на схеме (рис. 2) крестиками, можно включить диоды, позволяющие влиять на вид вольт-амперной характеристики аналога. В отличие от обычного тиристора, его аналогом (рис. 2) можно управлять, используя дополнительный вывод — управляющий электрод УЭдоп, подключенный к базе транзистора VT2 (верхний рисунок) или VT1 (нижний рисунок).

Обычно тиристор включают кратковременной подачей напряжения на управляющий электрод УЭ. При подаче напряжения на электрод УЭдоп тиристор, напротив, можно перевести из включенного состояния в выключенное.
