Основные характеристики и параметры транзисторов

Классификация транзисторов. Проводимость, усиление, параметры, определяющие мощность, допустимое напряжение, частотные и шумовые свойства транзистора.

Транзистор, в общем понимании этого слова – это полупроводниковый прибор, как правило, с тремя выводами, способный усиливать поступающий на него сигнал. Выполняя функции усиления, преобразования, генерирования, а также коммутации сигналов в электрических цепях, в данный момент транзистор является основой подавляющего большинства электронных устройств и интегральных микросхем.

На принципиальных схемах транзистор обычно обозначается латинскими буквами «VT» или «Q» с добавлением позиционного номера (например, VT12 или Q12).

В отечественной документации прошлого века применялись обозначения «Т», «ПП» или «ПТ». Преобладающее применение в промышленных и радиолюбительских конструкциях находят два типа транзисторов – биполярные и полевые. Какими они бывают?

ОСНОВНАЯ КЛАССИФИКАЦИЯ, ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ТРАНЗИСТОРОВ.

Основная классификация, определяющая область применения транзисторов, ведётся по: исходному материалу, на основе которого они сделаны, структуре проводимости, максимально допустимому напряжению, максимальной мощности, рассеиваемой на коллекторе, частотным свойствам, шумовым характеристикам, крутизне передаточной характеристики (для полевых) или статическому коэффициенту передачи тока (для биполярных транзисторов) . Рассмотрим перечисленные пункты классификации более детально.

По исходному полупроводниковому материалу транзисторы классифицируются на: — германиевые (в настоящее время не производятся); — кремниевые (наиболее широко представленный класс); — из арсенида галлия (в основном СВЧ транзисторы) и др.

По структуре транзисторы классифицируются на: — p-n-p структуры – биполярные транзисторы «прямой проводимости»; — n-p-n структуры – биполярные транзисторы «обратной проводимости»; — p-типа – полевые транзисторы с «p-типом проводимости»; — n-типа – полевые транзисторы с «n-типом проводимости». В свою очередь, полевые транзисторы подразделяются на приборы с управляющим p-n-переходом (JFET-транзисторы) и транзисторы с изолированным затвором (МДП или МОП-транзисторы).

По параметру мощности транзисторы делятся на: — транзисторы малой мощности (условно Рmах — транзисторы средней мощности (0,3 — мощные транзисторы (Рmах >1,5 Вт). Также косвенным показателем мощности транзистора является параметр максимально допустимого тока коллектора (Iк_max).

По параметру максимально допустимого напряжения Uкэ или Uси транзисторы делятся на: — транзисторы общего применения (условно Uкэ_mах — высоковольтные транзисторы (Uкэ_mах > 100 В). У современных биполярных и полевых транзисторов параметр Uкэ_mах (Uси_mах) может достигать нескольких тысяч вольт!

По частотным характеристикам транзисторы делятся на: — низкочастотные транзисторы (условно Fгр — среднечастотные транзисторы (3 — высокочастотные транзисторы (30 — сверхвысокочастотные транзисторы (Fгр > 300 МГц); Основным параметром, характеризующим быстродействия транзистора, является граничная частота коэффициента передачи тока (Fгр). Косвенным – входная и выходная ёмкости. Для транзисторов, разработанных для использования в ключевых схемах, также может указываться параметр задержки переключения (tr и ts).

По шумовым характеристикам транзисторы делятся на: — транзисторы с ненормированным коэффициентом шума; — транзисторы с нормированным коэффициентом шума (Кш).

Коэффициент передачи тока (h21 – для биполярного транзистора) и крутизна передаточной характеристики (S – для полевого) являются одними из основных параметров полупроводника. От него зависят как качественные показатели транзисторного усилительного каскада, так и требования, предъявляемые к предыдущим и последующим каскадам.

Однако давайте будем считать эту статью вводной, а углубляться и подробно рассуждать о влиянии тех или иных параметров на работу и поведение биполярного или полевого транзистора будем на следующих страницах. Полный перечень статей, посвящённых описанию работы транзистора, а также расчётам каскадов на полевых и биполярных полупроводниках, приведён в рубрике «Это тоже может быть интересно».

Проверка биполярных типов

Ниже схема проверки npn, pnp транзисторов тестером, после нее распишем процедуру по пунктам.

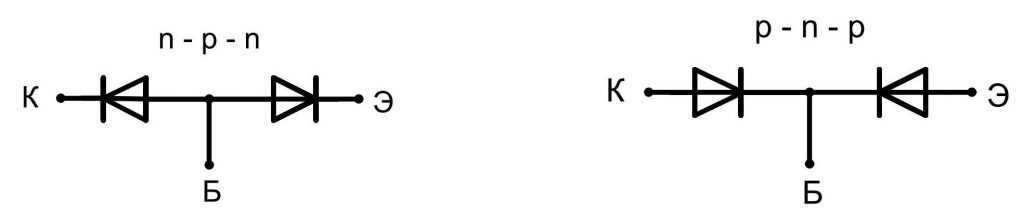

Биполярный транзистор снабжен p-n линиями — условно, это диоды, а точнее, 2 таковых расположенных встречно, точка их пересечения — «база».

Один условный диод сконструирован контактами базы/коллект., иной — базы/эмит. Для анализа хватит посмотреть сопр. (прямо и обратно) указанных участков: если там нет неполадок, то деталь без изъянов.

Проверка своими руками без выпаивания биполярного pnp, npn транзистора предполагает прозвонку 3 комбинаций ножек:

Вариант p-n-p

Структуры (типы) показывает стрелка эмит. участка: p-n-p/n-p-n (к базе/от нее). Начнем с проверки первого варианта. Раскрываем p-n-p деталь подачей на базу минусового напряжения. На мультиметре селектор ставим на замеры Ом на отметку «2000», допускается также выставлять на «прозвонку».

Жила «−» (черная) — на ножку базы. Плюс (красная) — поочередно к коллект., эмит. Если участки не поврежденные, то отобразят около 500–1200 Ом.

Дальше опишем, как прозвонить обратное сопр.: «+» – на базу, «−» — на колл. и эмит. Должно отобразиться высокое сопр. на обоих p-n участках. У нас появилась «1», то есть для выставленной рамки в «2000» значение превышает 2000. Значит, 2 перехода без обрывов, изделие исправное.

Аналогично, как описано, можно прозвонить на исправность транзистор, не выпаивая из схемы. Реже есть сборки, где к переходам применено основательное шунтирование, например, резисторами. Тогда, если отобразится слишком низкое сопр., потребуется выпаивать деталь.

Элементы n-p-n проверяются аналогично, только на базу от тестера идет щуп «+».

Признаки неисправности

Если сопр. (прямое и обратное) одного из участков (p-n) стремится к бесконечности, то есть на отметке «2000» и выше на дисплее «1», значит, данный участок имеет обрыв, транзистор не годный. Если же «0» — изделие также с изъяном, пробит участок. Прямое сопр. там должно быть 500–1200 Ом.

Как работает транзисторный ключ

В данной статье мы рассмотрим, как работает транзисторный ключ на биполярном транзисторе. Такие полупроводниковые элементы производятся двух типов – n-p-n и p-n-p структуры, которые различаются типом применяемого полупроводника (в p-полупроводнике преобладают положительные заряды – «дырки»; в n-полупроводнике – отрицательные заряды – электроны).

Выводы БТ называются база, коллектор и эмиттер, которые имеет графическое обозначение на чертежах электрических схем, как показано на рисунке.

С целью понимания принципа работы и отдельных процессов, протекающих в биполярных транзисторах, их изображают в виде двух последовательно и встречно соединенных диодов.

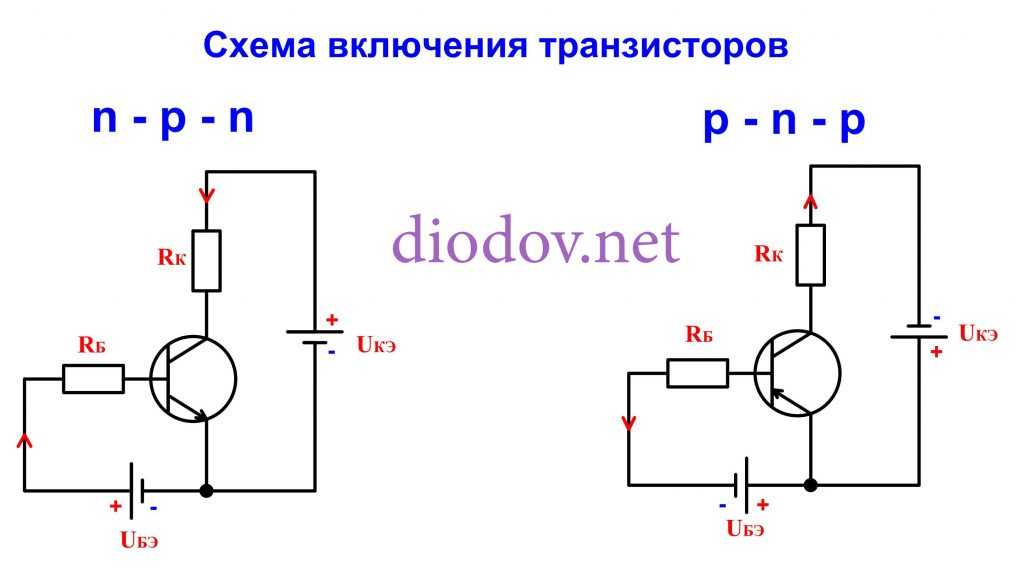

Наиболее распространенная схема БТ, работающего в ключевом режиме, приведена ниже.

Чтобы открыть транзисторный ключ нужно подвести потенциалы определенного знака к обеим pn-переходам. Переход коллектор-база должен быть смещен в обратном направлении, а переход база-эмиттер – в прямом. Для этого электроды источника питания UКЭ подсоединяют к выводам базы и коллектора через нагрузочный резистор RК

Обратите внимание, положительный потенциал UКЭ посредством RК подается на коллектор, а отрицательный потенциал – на эмиттер. Для полупроводника p-n-p структуры полярность подключения источника питания UКЭ изменяется на противоположную

Резистор в цепи коллектора RК служит нагрузкой, которая одновременно защищает биполярный транзистор от короткого замыкания.

Команда на открытие БТ подается управляющим напряжением UБЭ, которое подается на выводы базы и эмиттера через токоограничивающий резистор RБ. Величина UБЭ должна быть не меньше 0,6 В, иначе эмиттерный переход полностью не откроется, что вызовет дополнительные потери энергии в полупроводниковом элементе.

Чтобы не спутать полярность подключения напряжения питания UКЭ и управляющего сигнала UБЭ БТ разной полупроводниковой структуры, обратите внимание на направление эмиттерной стрелки. Стрелка обращена в сторону протекания электрического тока

Ориентируясь на направление стрелки достаточно просто расположить правильным образом источники напряжения.

Применение транзисторного ключа в связке с МК

Транзисторный ключ очень часто можно увидеть в схемах, где МК или другой логический элемент коммутирует мощную нагрузку. Как вы помните, максимальную силу тока, которую может выдать МК на одну ножку, равняется 20 миллиампер. Поэтому чаще всего можно увидеть вот такое схемотехническое решение на биполярном транзисторе в режиме ключа:

В резистор RБЭ нет необходимости, потому как выходы МК “подтягивается” к нулю еще при программировании.

Условия для работы транзисторного ключа

Итак, давайте вспомним, какие требования должны быть, чтобы полностью “открыть” транзистор? Читаем статью принцип усиления биполярного транзистора и вспоминаем:

1) Для того, чтобы полностью открыть транзистор, напряжение база-эмиттер должно быть больше 0,6-0,7 Вольт.

2) Сила тока, текущая через базу должна быть такой, чтобы электрический ток мог течь через коллектор-эмиттер абсолютно беспрепятственно. В идеале, сопротивление через коллектор-эмиттер должно стать равным нулю, в реале же оно будет иметь доли Ома. Такой режим называется “режимом насыщения“.

Этот рисунок – воображение моего разума. Здесь я нарисовал тот самый режим насыщения.

Как мы видим, коллектор и эмиттер в режиме насыщения соединяются накоротко, поэтому лампочка горит на всю мощь.

Лабораторный блок питания с регулировкой напряжения и ограничением по току

Ну а теперь попробуем из вышеприведенных узлов собрать блок питания, при помощи которого можно регулировать выходное напряжение и устанавливать ограничение по току. При этом и напряжение, и установленный ток будут стабилизированными.

Сетевое напряжение понижается до 25 В силовым трансформатором Тr1, выпрямляется диодным мостом VD1-VD4, сглаживается конденсатором С1 и поступает на регулируемый стабилизатор, собранный на микросхеме DD1 и транзисторе Т1. Регулировка производится переменным резистором P1.

Далее напряжение установленной нами величины подается на регулятор-стабилизатор тока (микросхема DD2, транзистор Т2). Регулировка величины тока производится переменным резистором P2. Более подробно оба эти узла описаны выше.  Поскольку микросхема LM358 не может работать при напряжении питания ниже 7 В, она и генератор опорной частоты (стабилитрон D1) подключены непосредственно к выходу выпрямителя.

В конструкции можно использовать любой сетевой трансформатор соответствующей мощности со вторичной обмоткой на  25-28 В. Диоды VD1-VD4 можно заменить на любые выпрямительные, рассчитанные на ток не менее 10 А и выдерживающие обратное напряжение не менее 40 В. Их, как и силовые транзисторы T1, T2, необходимо установить на радиаторы.

Схема на транзисторах

Несмотря на богатый выбор микросхем самого различного назначения блоки питания на транзисторах не теряют популярности. Попробуем и мы построить лабораторный БП на этих полупроводниковых приборах.

В этой схеме регулятор-стабилизатор напряжения собран на транзисторах T1, T2. В качестве генератора опорного напряжения используется регулируемый стабилитрон D1. Регулировать напряжение в диапазоне 2.5…20 В можно переменным резистором P1.

Регулятор тока собран на транзисторах Т3, Т4 и стабилитроне D2, исполняющем роль источника опорного напряжения. В качестве токоизмерительного элемента используется сам полевой транзистор T4. Если падение напряжения на нем превысит определенный порог, транзистор Т3 начнет открываться и шунтировать Т4, заставляя его закрываться и ограничивать ток через нагрузку. Регулировка порога ограничения производится переменным резистором P2.

В схеме вместо диодной сборки KBPC2510 можно использовать отдельные диоды, выдерживающие ток 10 А и обратное напряжение не менее 30 В. Подойдут, к примеру, Д245, Д242. На месте Т1 может работать КТ805 или КТ819, Т2 заменяем на КТ867А. КТ315 можно заменить на КТ315Б-Д, КТ3102А, КТ312Б,  КТ503В-Г, П307. Отечественный аналог TL431 — КР142ЕН19А. Диодный мост, Т1, Т2 и Т4 нужно установить на радиаторы.

Характеристики и распиновка 2n3055

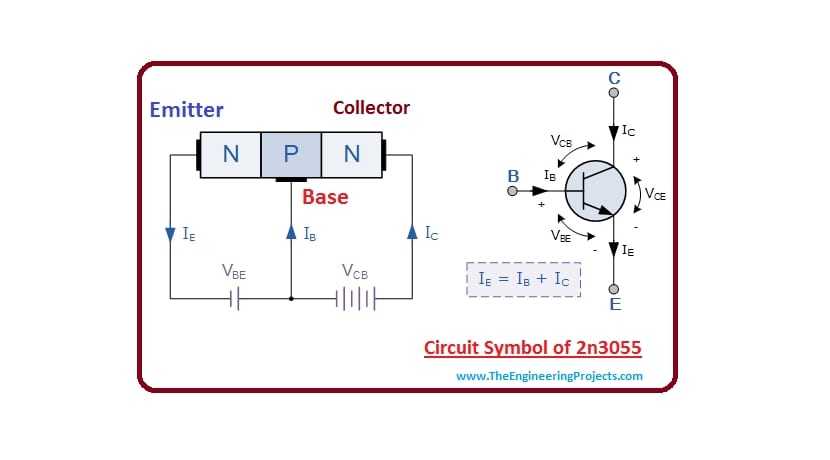

Как и другие транзисторы, El 2N3055 имеет 3 подключения для эмиттера, базы и коллектора. Мы уже обсуждали это в других статьях о транзисторах. Поэтому ноль сомнений в распиновке этого NPN транзистора. Конфигурация аналогична контакту 1 для базы, который будет использоваться в качестве переключателя для тока, проходящего через полупроводник или нет, контакт 2 является эмиттером (обычно соединенным с GND или землей), а коллектор, который на самом деле является TAB так как третьего пина нет (нормально подключен к питанию).

Можно использовать транзистор 2n3055 для цепей средней мощности, он безопасен, он имеет низкое насыщение между напряжением коллектор-эмиттер, доступна упаковка без свинца, он имеет коэффициент усиления более 70 hFE для постоянного тока (линейный), максимальное напряжение, которое может выдерживать или пропускать коллектор и эмиттер — 60 В для постоянного тока, такой же максимальный ток, который может проходить через коллектор, составляет 15 А.

Теме статьи:

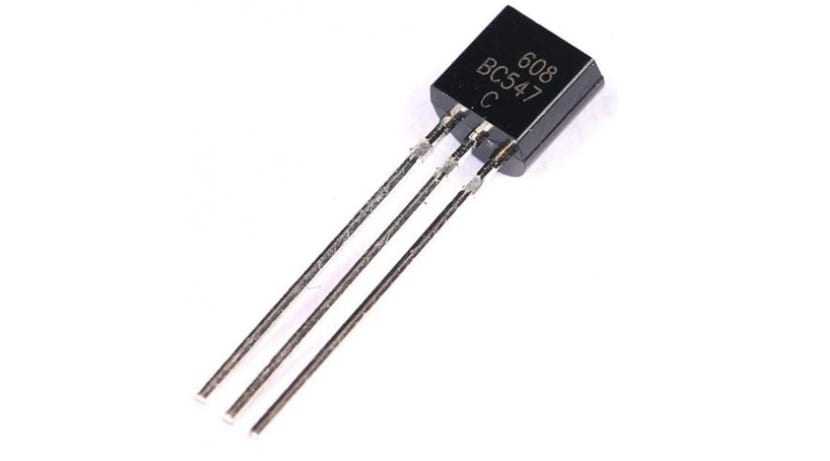

Транзистор BC547: все, что вам нужно знать

Для базы ограничения в обоих случаях составляют 7 В (база-эмиттер) и 7 А постоянного тока. В случае наличия напряжения между коллектором и базой оно может достигать 100 В. Если мы посмотрим на температуру, при которой он может работать, диапазон будет между От -65 до + 200ºC. Таким образом, он без проблем работает при экстремальных температурах, что терпят не все электронные устройства, особенно если вы посмотрите на максимальную поддерживаемую температуру

Кстати, по рассеиваемой мощности она достигает 115Вт, что немаловажно ..

Обзор функций:

• Тип: NPN
• Для цепей средней мощности
• Увеличение 70 hFE
• Коллектор-эмиттер 60в DC
• Ток коллектора 15 А постоянного тока
• База-эмиттер 7в
• База 7А
• Коллектор-база 100в
• Рабочая температура от -65 до + 200ºC
• Рассеиваемая мощность 115 Вт
• Металлическая оболочка

Эквивалентные и дополнительные

Для 2n3055 есть эквивалентные транзисторы. Вы можете использовать их как заменители типа 2n6673 и 2n6675. Другие подобные транзисторы, хотя и не такие, — это MJ10023, BUX98 и BDW51. Вы можете без проблем использовать их в своих схемах в качестве альтернативы, теперь вы должны хорошо прочитать таблицы данных всех из них, чтобы увидеть возможные различия, поскольку они могут быть разными в некоторых случаях и могут создавать проблемы в крайних случаях.

Если вам интересно о дополнительный, то есть наоборот, вы можете увидеть MJ2955. В данном случае это почти сестринский транзистор, идентичный по многим характеристикам, описанным в предыдущем разделе, но это биполярный PNP вместо NPN. Знание дополнений иногда может очень помочь нам в составлении схем, поэтому мы всегда включаем их в наши сообщения.

Даташит

к безопасно составлять схемы и поддерживать поддерживаемые диапазоны Для этого устройства вы должны увидеть спецификации этих устройств. Они могут быть изготовлены самыми разными производителями, и у всех из них есть свои спецификации, в которых могут быть некоторые различия. Freescale, STMicroelectronics и Siemens — одни из самых известных производителей, хотя их больше.

Теме статьи:

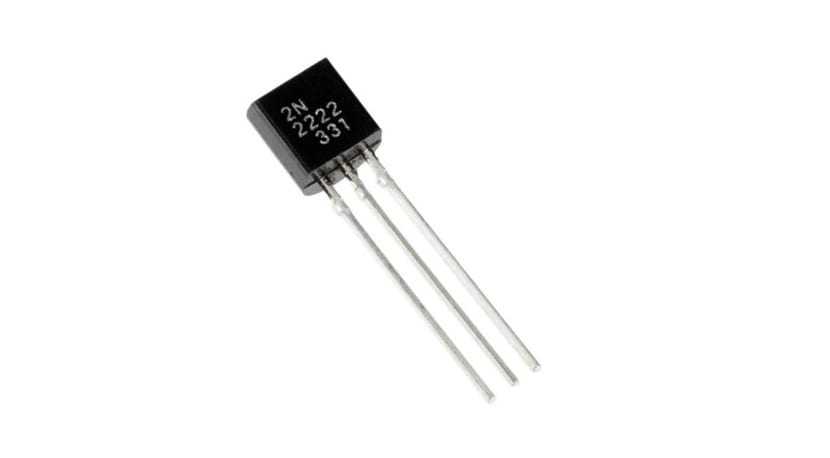

Транзистор 2Н2222: все, что нужно знать

Так что ваши будущие схемы переключения мощности, усилители, ШИМ, регуляторы, усилители сигналов и т. Д. схем, которые могут быть составлены с помощью 2n3055, вы можете получить спецификации здесь:

• Различные таблицы данных от различных производителей.
• Компания ON Semiconductor 2n3055: поскольку в других случаях мы использовали техническое описание ON Semiconductor для других электронных устройств, вот техническое описание этой компании для рассматриваемого транзистора …

Статические характеристики биполярного транзистора

Эти характеристики показывают графическую зависимость между токами и напряжениями транзистора и могут применяться для определения некоторых его параметров, необходимых для расчета транзисторных схем. Наибольшее применение получили статические входные и выходные характеристики.

Рис. 10 — Входные характеристики германиевого транзистора типа р-n-р в схемах с ОБ (а) и ОЭ (б)

Входные статические характеристики представляют собой вольтамперные характеристики эмиттерного электронно-дырочного перехода (ЭДП). Если транзистор включен по схеме с общей базой, то это будет зависимость тока эмиттера от напряжения на эмиттерном переходе (рис. 10, а). При отсутствии коллекторного напряжения ( = 0) входная характеристика представляет собой прямую ветвь вольтамперной характеристики эмиттерного ЭДП, подобную ВАХ диода. Если на коллектор подать некоторое напряжение, смещающее его в обратном направлении, то коллекторный ЭДП расширится и толщина базы вследствие этого уменьшится. В результате уменьшится и сопротивление базы эмиттерному току, что приведет к увеличению эмиттерного тока, то есть характеристика пройдет выше.

При включении транзистора по схеме с общим эмиттером входной характеристикой будет графическая зависимость тока базы от напряжения на эмиттерном переходе . Так как эмиттерный переход и при таком включении остается смещенным в прямом направлении, то входная характеристика будет также подобна прямой ветви вольтамперной характеристики эмиттерного ЭДП (рис. 10, б).

Выходные статические характеристики биполярного транзистора — это вольтамперные характеристики коллекторного электронно-дырочного перехода, смещенного в обратном направлении. Их вид также зависит от способа включения транзистора и очень сильно от состояния, а точнее — режима работы, в котором находится эмиттерный ЭДП.

Если транзистор включен по схеме с общей базой (ОБ) и =0, то есть цепь эмиттера оборвана, то эмиттерный ЭДП не оказывает влияния на коллекторный переход. Так как на коллекторный ЭДП подано обратное напряжение, то выходная характеристика, представляющая собой зависимость тока коллектора от напряжения между коллектором и базой , будет подобна обратной ветви ВАХ диода (нижняя кривая на рис. 11, а). Если же на эмиттерный ЭДП подать прямое напряжение, то появится ток эмиттера , который создаст почти такой же коллекторный ток . Чем больше прямое напряжение на эмиттерном ЭДП, тем больше значения эмиттерного и коллекторного токов и тем выше располагается выходная характеристика.

Рис. 11 — Выходные характеристики германиевого транзистора типа р-п-р в схемах с ОБ (а) и ОЭ (б)

Сказанное справедливо и при включении биполярного транзистора по схеме с общим эмиттером (ОЭ). Разница состоит лишь в том, что в этом случае выходные характеристики снимают не при постоянных значениях тока эмиттера, а при постоянных значениях тока базы (рис. 11, б), и идут они более круто, чем выходные характеристики в схеме с ОБ.
При чрезмерном увеличении коллекторного напряжения происходит пробой коллекторного ЭДП, сопровождающийся резким увеличением коллекторного тока, разогревом транзистора и выходом его из строя. Для большинства транзисторов напряжение пробоя коллекторного перехода лежит в пределах от 20 до 30 В

Это важно знать при выборе транзистора для заданного напряжения источника питания или при определении необходимого напряжения источника питания для имеющихся транзисторов

Увеличение температуры вызывает возрастание токов транзистора и смещение его характеристик. Особенно сильно влияет температура на выходные характеристики в схеме ОЭ (рис. 12).

Рис. 12 — Зависимость выходных статических характеристик транзистора от температуры:
а — в схеме с ОБ, б — в схеме с ОЭ.

Хроника

Вам будет интересно:Как почистить барабан стиральной машины от грязи: рецепты, средства, полезные советы

История создания транзисторов начинается в 1947 году с компании Bell Laboratories, располагающейся в Нью-Джерси. В процессе участвовали трое блестящих американских физиков: Джон Бардин (1908–1991), Уолтер Браттэйн (1902–1987) и Уильям Шокли (1910–1989).

Команда, возглавляемая Шокли, пыталась разработать новый тип усилителя для телефонной системы США, но то, что они на самом деле изобрели, оказалось гораздо интереснее.

Бардин и Браттэйн соорудили первый транзистор во вторник 16 декабря 1947 года. Он известен как транзистор с точечным контактом. Шокли много работал над проектом, поэтому неудивительно, что он был взволнован и рассержен тем, что его отклонили. В скором времени он в одиночку сформировал теорию переходного транзистора. Это устройство по многим параметрам превосходит транзистор с точечным контактом.

Биполярный транзистор: внешний вид, составные элементы, конструкция корпуса — кратко

Сразу стоит определиться, что биполярный транзистор (bipolar transistor) создан для работы в цепях постоянного тока, где и используется. Сократим его название до БТ.

На фотографии ниже показал насколько разнообразные формы он имеет. А ведь этот небольшой ассортимент мной высыпан из одной маленькой коробочки.

Транзисторный корпус может быть изготовлен из пластмассы или металла в виде параллелепипеда, цилиндра, таблетки различной величины. Общими элементами являются три контактных штыря, созданные для подключения к электрической схеме.

Эти выводы необходимо различать в технической документации, правильно подключать при монтаже. Поэтому их назвали:

1. Э (E) — эмиттер;
2. К (C) — коллектор;
3. Б (B) — база.

Буквы в скобках используются в международной документации.

Основной метод соединения БТ в электрических схемах — пайка, хотя допускаются и другие.

Габариты корпуса и контактных выводов зависят от мощности, которую способен коммутировать этот модуль. Чем выше проектная нагрузка, тем большие размеры вынуждены создавать производители для обеспечения надежной работы и отвода опасного тепла.

Общеизвестно, что полупроводниковые переходы не способны выдерживать высокий нагрев — они банально перегорают. Поэтому все мощные корпуса выполняются из металла и снабжаются теплоотводящими радиаторами.

В особо ответственных узлах для них дополнительно создается принудительный обдув струями воздуха. Этим приемом значительно повышается надежность работы системных блоков компьютеров, ноутбуков, сложной электронной техники.

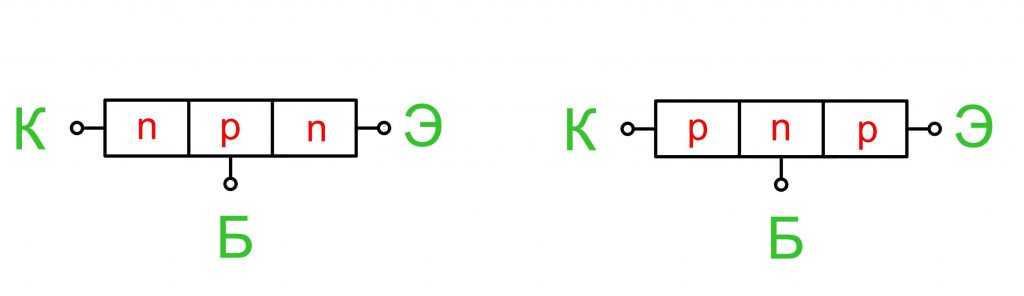

Любой БТ состоит из трех полупроводниковых переходов p и n типа, как обычный диод. Только у диода их меньше: всего два. Он способен пропускать ток всего в одну сторону, а в противоположную — блокирует.

Bipolar transistor создается по одной из двух схем соединения полупроводниковых элементов:

1. p-n-p, называемую прямым включением;
2. n-p-n — обратным.

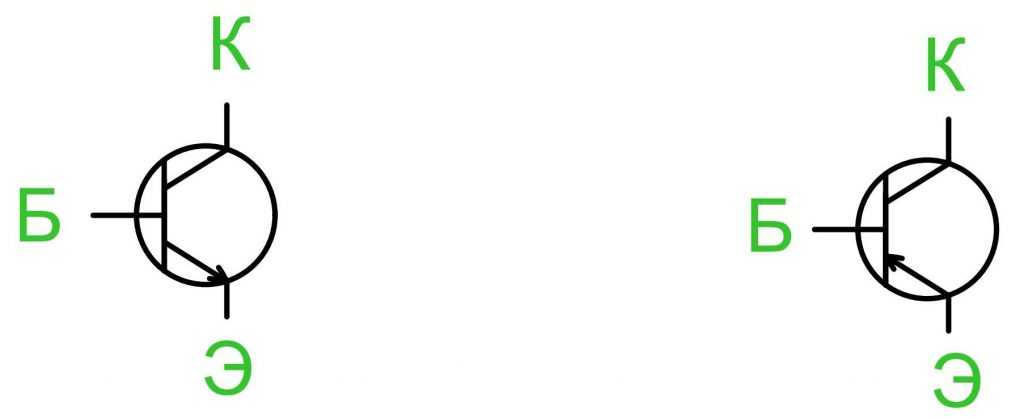

При обозначении на схемах их рисуют одинаково, но с небольшими отличиями вывода эмиттера:

1. прямое направление: стрелка нацелена на базу;
2. обратное — стрелка показывается выходом из базы наружу элемента.

Указатель стрелки эмиттера показывает положительное направление тока через полупроводниковый переход.

Lm2576t adj схема включения с дополнительным транзистором

Лабораторный блок питания на базе импульсного стабилизатора LM2576T-ADJ с регулировкой выходного напряжения 0-30В и тока 0-3А , с функцией ограничения выходного тока и индикацией режима ограничения при помощи светодиода.

Все мы очень давно знакомы с линейными стабилизаторами напряжения, особенно с трёхвыводными в корпусах TO-220 типа 7805, 7812, 7824 и LM317. Они недорогие и легко доступны. Их малошумящая и быстрая переходная характеристика делают их идеальными для многих применений. Но им присущ один недостаток — неэффективность (очень низкий КПД). Например, при подаче на стабилизатор 7805 напряжения 12В и при токе нагрузки 1А, на стабилизаторе будет рассеиваться мощность 7Вт при мощности нагрузки 5Вт. Поэтому требуется большой радиатор для охлаждения самого стабилизатора. Когда важна эффективность, например при работе от батареи, необходимо выбирать импульсный стабилизатор. Фактически, самое современное оборудование использует импульсные источники питания и импульсные регуляторы или стабилизаторы. Но много радиолюбители уклоняются от импульсных регуляторов, поскольку, например, использование популярной LM3524 требует большого количества внешних деталей и внешнего коммутационного транзистора. Кроме того строгие требования для катушки индуктивности. Как выбрать правильно, и где их взять? К счастью, более новый импульсный регулятор типа LM2576 от National Semiconductor’s позволяет собирать импульсный стабилизатор с высоким КПД так же легко, как и с помощью 7805 и т.п. Микросхема выпускается в пятивыводном привычном корпусе типа TO-220 и корпусе ТО-263 для поверхностного монтажа. Диапазон питающих напряжений 7-40В постоянного тока. КПД — до 80%. Выходной ток — до 3А и на несколько напряжений (3.3V, 5 V, 12V, 15V), а также и в версии регулируемого выходного напряжения, что представляет для нас особенный интерес. При проектировании с использованием импульсного стабилизатора получается малый размер платы, кроме того необходим радиатор с малой площадью поверхности, обычно не более 100 см. кв. Частота преобразования стабилизатора 52 кГц. Есть серия высоковольтных стабилизаторов с маркировкой HV с диапазоном входных напряжений 7-60В и возможностью регулировки выходного напряжения до 55В.

Приведенная на рисунка схема лабораторного блока питания на базе импульсного стабилизатора LM2576T-ADJ с регулировкой выходного напряжения в диапазоне 0-30В и возможностью ограничения тока нагрузки в диапазоне 0-3А найдена в сети Интернет и подробно рассмотрена здесь на форуме сайта http://vrtp.ru. Кстати, замечательный сайт, рекомендую к посещению Свечение светодиода указывает на включение режима ограничения выходного тока, что очень удобно при проверке и ремонте радиоэлектроных устройств.

Чтобы облегчить режим работы стабилизатора 7805 (в корпусе ТО-92) и для повышения верхнего предела напряжения Uвх, последовательно с U2 установлен стабилитрон VD1. Схема регулирования тока и напряжения собрана на сдвоенном компараторе LM393. На первой половинке U3.1 собран регулятор напряжения, а на второй половинке U3.2 собран регулятор тока. На транзисторном ключе Q1 собран узел индикации включения режима ограничения выходного тока. Номинальный ток дросселя необходимо выбирать не менее тока нагрузки. Возможно пиатние слаботочной части схемы от отдельного источника напряжения с подачей его непосредственно на вход U2, при этом стабилитрон VD1 не устанавливается. Хорошо работает с низкоомной нагрузкой. Без изменения схемы, в ней можно применять импульсные стабилизаторы LM2596T-ADJ с частотой преобразования 150 кГц и диапазоном питающих напряжений 4,5-40В. Выходной ток — до 3А. КПД — до 90%.

Размеры печатной платыы блока питания 72х52 мм, расстояние между осями переменных резисторов 30 мм.:

Видео работы стабилизатора (без слов) приведено ниже. Поскольку сборка и проверка устройства велась в г. Донецке в то время, когда за окном рвались снаряды, то не было никакой охоты ничего рассказывать. Да и собирать его не хотелось, но нужно было как-то отвлечься от действительности. Надеюсь Вы меня поймёте.

Стоимость печатной платы с маской и маркировкой: закончились

Стоимость набора деталей с печатной платой для сборки блока питания (без радиатора): временно нет в наличии

Стоимость собранной и проверенной платы блока питания (без радиатора): временно нет в наличии

Краткое описание, схема и перечень компонентов набора здесь >>>

Для покупки печатных плат, наборов для сборки и готовых собранных блоков обращайтесь сюда >>> или сюда >>>

Всем удачи, мирного неба, добра, 73!

Частотные характеристики

Усилители низкой (звуковой) частоты имеются практически во всех бытовых приборах – музыкальных центрах, телевизорах, радиоприемниках, магнитолах и даже в персональных компьютерах. Но существуют еще усилители ВЧ на транзисторах, лампах и микросхемах. Отличие их в том, что УНЧ позволяет усилить сигнал только звуковой частоты, которая воспринимается человеческим ухом. Усилители звука на транзисторах позволяют воспроизводить сигналы с частотами в диапазоне от 20 Гц до 20000 Гц.

Следовательно, даже простейшее устройство способно усилить сигнал в этом диапазоне. Причем делает оно это максимально равномерно. Коэффициент усиления зависит прямо от частоты входного сигнала. График зависимости этих величин – практически прямая линия. Если же на вход усилителя подать сигнал с частотой вне диапазона, качество работы и эффективность устройства быстро уменьшатся. Каскады УНЧ собираются, как правило, на транзисторах, работающих в низко- и среднечастотном диапазонах.
