Квадроцикл своими руками из бензопилы

Собственноручные поделки из бензопилы

Основой любого самодельного прибора из бензопилы является ее использование в роли привода. Такие самоделки из бензиновых пил применяются:

в резке каменных и металлических материалов;
в выкачивании воды;
в бурении скважин;
в уборке снега;
в езде и даже в полетах.

Что можно сделать из бензопилы? Вопрос, волнующий многих умельцев.

Самодельные устройства, собранные из бензиновой пилы делят на 2 типа:

простые в конструкции. Сюда относят, например, болгарку, лебедку и т.д.;
более сложные в конструкции. К данной группе относят: пилораму, аэросани, электростанцию и т.д.

Одним из агрегатов, изготовленных собственноручно, может быть генератор из бензопилы. Он является особенно полезным для дач и участков, где отсутствует централизованное электроснабжение. Известной простейшей конструкцией считается бензогенератор, собранный из бензопилы и электрического двигателя старой стиральной машины.

Используя двигатель от пилы, можно соорудить прибор, аналогичный болгарке. Бензорез из бензопилы может быть применен для резки металла, дерева, бетона, плитки, для торцевания и шлифовки.

Из пилы можно сделать культиватор, работа которого основана на том, что мотор, вращая пару шестеренок, увеличенную силу тяги передает на ведущее колесо. Мотокультиватор из бензопилы может обрабатывать небольшие по площади участки.

А можно ли соорудить траншеекопатель из бензиновой пилы? Скорее всего, да. Но понятно, что возможные технологии являются сложными, а сама идея не столь рациональная. При всем этом достаточно трудно найти хорошее руководство по изготовлению такого агрегата.

Мастера самостоятельно могут сконструировать мотобур из бензопилы – так называемый бензобур. Для сборки этого устройства используют следующие составляющие:

Двигатели от пилы.
Редукторы.
Буры.
Металлические трубы.

Такой мотобур применяют для земельных работ (создают углубления с нужным диаметром и глубиной с целью укрепления несущей конструкции какого-либо сооружения).

Упростить работу рыбака зимой при бурении льда также может самодельное устройство на основе бензопилы – ледобур. Для сооружения такого агрегата понадобится целый ряд инструментов и материалов.

С помощью бензиновой пилы можно соорудить компрессор. Для этого необходимо обладать хорошими знаниями, в том числе и инженерной графики, ведь такая поделка является достаточно сложной.

Некоторых умельцев интересует вопрос, как сделать снегоход из бензопилы. Для сооружения снегоходного транспорта необходимы следующие основные детали и материалы:

рама;
двигатель (с мощностью, равной не менее 5 л.с.);
гусеницы;
рулевой механизм (сгодятся и велосипедные детали);
полозья для движения.

Необходимо разработать и амортизацию. Также следует учитывать и некоторые другие нюансы в конструировании такого снегохода.

Мотопомпа является по сути тем же насосом, только работающим от бензинового или дизельного двигателя. Поэтому мотопомпу можно собрать и из бензопилы. Агрегат состоит из центробежного насоса, имеющего опору, служащую для закрепления с пилой, и колесо, которое приводит насосные турбины в работу (шкив).

О том, как можно сделать собственноручно помпу из бензиновой пилы и лопастного насоса, очень наглядно показано в следующем видео.

О других самодельных изобретениях подробнее рассказано ниже.

Велосипед (мопед, картинг, самокат, квадроцикл) с мотором от бензопилы своими руками

Современные садоводы все чаще экспериментируют с имеющимися в их распоряжении бензиновыми инструментами. Главным образом, для этого используется хозяйственная бензопила. Очень часто ее двигатель становиться основой для изготовления для самостоятельной сборки простых, но очень полезных самоделок. К примеру, из подходящего мотора от бензопилы можно сделать велосипед, мопед, картинг, самокат и массу других средств для передвижения.

Самодельные мопеды из бензопилы станут полезными для передвижения по пересеченной местности. Их также часто используют для движения в городской черте, где скапливается много транспорта. Небольшие габариты мопедов дают им возможность беспрепятственно преодолевать пробки, и проходить небольшие препятствия.

Перед тем, как из велосипеда и бензопилы сделать мопед, нужно тщательно подготовиться к работе.

Для сборки потребуется:

двигатель от бензинового инструмента. От его мощности зависит скорость движения мопеда. При выборе мотора нужно отталкиваться от того, что ДВС с мощностью 2 л. с. хватит для движения на скорости не более 40 км/ч;
резервуар для заправки мопеда топливом. Лучше всего выбирать металлические баки или емкости из твердого многослойного пластика;
рычаг газа и стандартный велосипедный трос – они нужны для регулировки положения дроссельной заслонки;
переключатель и проводка – требуются для монтажа и подключения штатной системы зажигания мотора для мопеда;
детали для изготовления кронштейна, гайки и болты – нужны для установки мотора на опорной раме;
ремни, цепи и шкивы – они дадут возможность подключить ведущее колесо мопеда к двигателю от бензопилы.

Сборка мопеда из бензопилы должна выполняться в таком порядке:

В первую очередь следует рассчитать передачу усилия от двигателя на колесо. Для этого потребуется определить необходимое передаточное число для мопеда. Если оно будет слишком малым, то ДВС не сможет передать свое усилие на колесо мопеда. В случае с крайне большим передаточным числом, мотор будет работать на очень высоких оборотах, а мопед, при этом, станет ехать слишком медленно. Существует определенный пример, отталкиваясь от которого можно определить оптимальное передаточное число. Если мощность используемого мотора составляет 1,8 л. с., а его максимальные обороты – 12500 об/мин., то оптимальным передаточным числом для мопеда станет показатель 1:26;
Наиболее простым методом передать усилие от штатного шкива на колесо мопеда – напрямую от двигателя. Также можно оборудовать заднее колесо шкивом или звездочкой, которая должна быть соединена с мотором цепью или ремнем;
Далее потребуется оборудовать велосипед сцеплением. Самый простой способ – использовать штатное центробежное сцепление от бензопилы. В некоторых случаях владельцы бензопил подключают штатное сцепление для мопеда к велосипедной трещотке. После этого мопеды разгоняются и движутся по инерции, что дает возможность сэкономить горючее и моторное масло;
На следующем этапе нужно установить бензиновый резервуар. Чтобы сделать устройство безопасным, резервуар потребуется расположить на раме велосипеда, подключив емкость к двигателю при помощи топливного шланга;
Затем потребуется установить зажигание. Для этого штатный провод узла нужно протянуть от мотора к ручке велосипеда. Последнюю нужно оборудовать переключателем, который даст возможность заглушить ДВС самодельного мопеда.

Для возможности управления мотором, самодельный мопед можно оснастить ручкой газа. Для этого подойдет деталь от горного велосипеда, Из ручки нужно извлечь фиксатор – это даст ей возможность плавно передвигаться в любых направлениях. После этого штатный трос потребуется подключить к заводской заслонке дросселя.

Как из бензопилы сделать мопед?

Мечтой юности большинства наших сограждан был и остается мопед. Он развивает более высокую скорость и имеет строение, совершеннее выше описанного мотовелосипеда. Купить готовый мопед – удовольствие не из дешевых. Мы же расскажем, как сделать его из подручных материалов.

Для этого понадобятся:

мотор от исправной мощной пилы (в нашем варианте – это модель «Дружбы»);
2 колеса от старого велосипеда;
труба с диаметром 2 см ( металлическая);
тросик;
велосипедные звездочки; а так же вилки;
старые запчасти от мотоцикла – готовый топливный бак, фара, при желании и сиденье, хотя и его можно сделать своими руками;
рулевая часть;
рычаг газа.

варим раму, к которой подсоединяем колеса от велосипеда, вилки, а так же бензобак и фонарь;
приспосабливаем мотор – композиция установки будет зависеть от конфигурации рамы;

прикручиваем бензобак и аккумулятор;
проверяем, чтобы вновь установленные элементы не болтались;
изготавливаем цепную передачу – она позволит колесам принимать крутящий момент мотора и двигаться. Можно взять ремень вместо цепного шкива. Но нельзя забывать, что и износ его будет заметно выше;
налаживаем систему зажигания – соединяем с ним аккумулятор и рычаг тормоза;
прилаживаем выхлопную трубу.

Процесс сборки завершен: можно приступить к тестированию мопеда.

Особенности

Багги – удачное изобретение американцев. Впервые техника появилась на дорогах США в 50-х годах прошлого столетия. В качестве автомобилей доноров использовались вышедшие из строя машины Volkswagen с известной приставкой «Жук».

Модели изготавливались без радиатора, многих кузовных элементов, а двигатель располагался сзади. Современный двухместный багги представляет собой небольшой автомобиль, устройство которого позволяет легко преодолевать бездорожье. Основные конструкционные преимущества:

низкий центр тяжести;
высокий дорожный просвет;
повышенная проходимость;
независимая подвеска;
усиленная ходовая часть;
короткая база;
внедорожная резина.

Плюсы использования машины, неприхотливой к дорожному полотну, извилистой местности тоже очевидны – простое управление, мобильность, возможность получить массу положительных эмоций от процесса езды.

Каждый народный умелец, любитель современного автотранспорта может собрать за короткий срок 2-местный багги согласно собственным предпочтениям. Например, изготовить прогулочный вариант машины или сделать мощный кроссовый транспорт для преодоления сложных преград. Вне зависимости от модели, ключевое требование, предъявляемое к двухместному багги – возможность экстремальной езды по бездорожью и автострадам общего пользования.

Проектирование

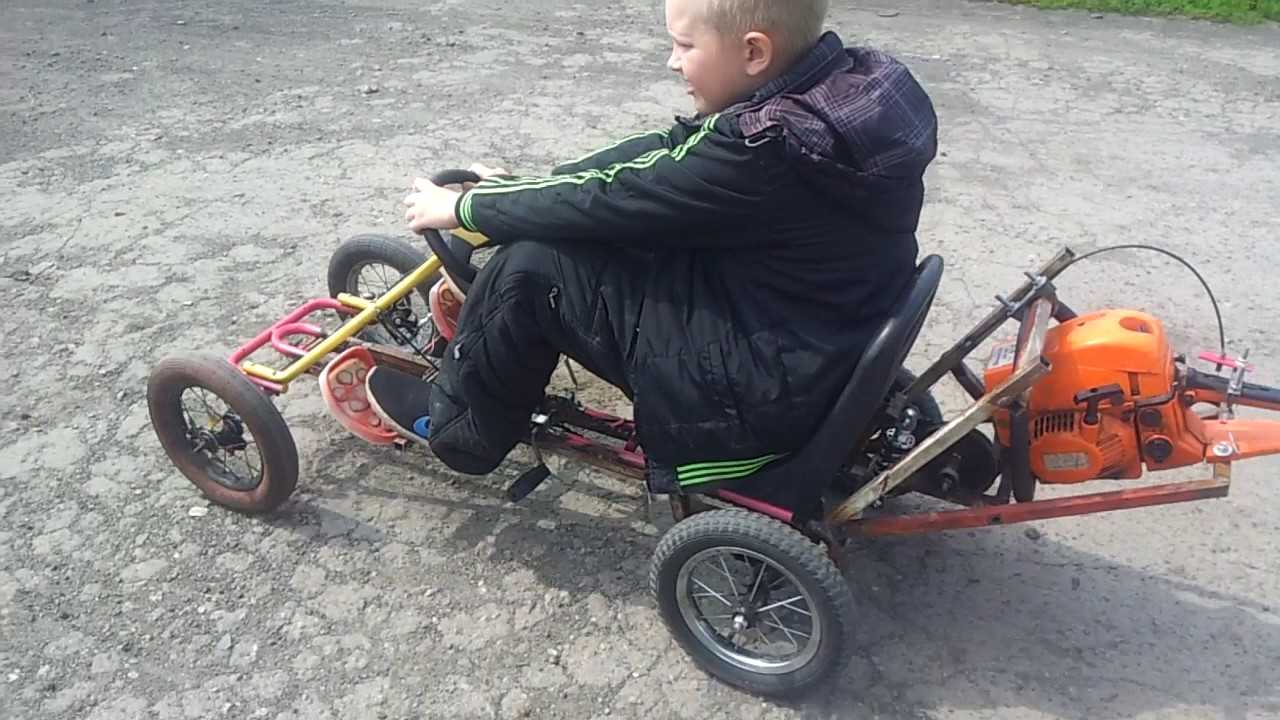

будьте крайне внимательны, указывая габариты картинга. Размеры должны соответствовать росту и возрасту водителя. Так, для подростка достаточно ширины 0,76 метра и длины 1,3 метра. Картинг для взрослого должен иметь ширину 1 метр и длину 1,8 метра. Продольное расстояние между осями самодельного картинга должно составлять от 101 до 122 сантиметров при длине 132 см. Проект картинга должен быть максимально точным. Иначе в процессе подбора материалов будет трудно правильно определиться с их количеством;

материалы для самодельного картинга можно купить в специализированных магазинах, но если вы ограничены в средствах, то подобрать все необходимые детали можно на свалках, барахолках или обратиться в ремонтную мастерскую, где производят ремонт газонокосилок и подобного оборудования.

Ниже представлен перечень необходимых материалов для того, чтобы сделать картинг своими руками.

Рулевая/тормозная система:

коробка передач;
ручник;
руль;
колеса;
рулевой и приводной валы;
педали газа и тормоза;
подшипники.

Двигатель:

движок (можно использовать двигатель от бензопилы или газонокосилки-триммера);
цепь;
топливный бак;
болты и шайбы.

Шасси:

2,5-сантиметровая квадратная труба, длиною 9,2 метра;
стальная труба диаметром 2 см, длиною 1,8 метра;
труба диаметром 1,5 см, длиною 1,8 метра;
пластина из стали по размерам чуть больше двигателя и толщиной 0,5 см;
металл или фанера для днища и сидения;
само сидение.

Чтобы сделать картинг своими руками вам понадобится сварочный аппарат. Шасси является основой картинга. Они удерживают вас во время поездки, в них же находится двигатель. Если вы никогда не занимались сварочными работами, то лучше воспользоваться услугами профессионала, потому как сваренные непрофессионалом детали могут только казаться прочными, а на практики иметь микротрещины и щели, в результате чего, ваш картинг может стать смертельно опасным транспортом. Если шасси будут состоять из нескольких деталей, то сварку необходимо проводить при высокой температуре и глубокой степени проникновения, сварочные швы должны быть максимально аккуратными. Если вы решили произвести сварочные работы самостоятельно, то лучше потренироваться на сварке небольших изделий и только получив хороший опыт начинать сварку картинга.

Одним из вариантов сборки самодельного картинга является приобретение готовых деталей. Так, если вам не хочется мучиться с самостоятельным созданием деталей и последующей их сваркой, то можно приобрести готовый конструктор, который легко можно собрать по схеме с помощью простых инструментов и без производства сварочных работ. Примерная стоимость такого конструктора для самодельного картинга составляет 550 долларов.

Узлы самодельного электроквадроцикла

Как правило, рама для самодельного квадроцикла создается с нуля из имеющегося материала, например, из частей старого мотоцикла. Для создания пространственной сварной рамы подойдут легкие и гибкие трубы с хорошими прочностными свойствами. Основные элементы можно сделать из труб Ø25 мм с толщиной стенки 3,2 мм, а поперечины, подкосы и остальные вспомогательные детали – из труб диаметром 20 мм.

Толстые трубы или массивный профиль использовать не стоит – они придадут конструкции чрезмерный вес, что негативно скажется на скорости и маневренности. При сборке своими руками детского электроквадроцикла уместно использовать раму из прочного твердого полиэтилена. Заднюю часть, где крепятся детали трансмиссии и мотор, рекомендуется делать из легких и прочных сплавов алюминия.

Подвеска

В роли подвески подойдут мотоциклетные амортизаторы с пружинами. Подвеска делается А-образной и подвижно фиксируется на раме. Амортизаторы и пружины должны быть прочными, чтобы они уверенно выдерживали вес собираемой конструкции. Также они должны обеспечивать плавный ход и хорошую управляемость при езде по ямам, ухабам и другим неровностям. Можно сделать независимые подвески колес на 2-х треугольных поперечных рычагах, используя амортизаторы от «Оки» или другого автомобиля. Рычаги можно сварить из круглых труб Ø20 мм.

Велик с мотором от бензопилы

На велосипед можно установить двигатель от бензопилы. На таком веломопеде можно разгоняться до 50 км/ч, а иногда и выше. С целью конструирования этого транспорта необходим двигатель от бензопилы с мощностью, равной 1,5 – 2 л.с. – этого хватит для развития скорости в 30 – 40 км/ч. Понятно, что нужна емкость, используемая в качестве бензопака, не обойтись без проводов и переключателя для подключения зажигания двигателя и т.д.

Велосипед из бензопилы расходует минимальное количество топлива.

Как из бензопилы сделать мотор для велосипеда, подробно рассказывают разные мастера в интернете.

4х4 с автомобильным двигателем

Типичный представитель относительно немногочисленного клана квадроциклов с автомобильным двигателем. Конструктор выбрал самый доступный и вероятно, самый удобный вариант – 33-сильный двухцилиндровый двигатель от компактного автомобильчика «Ока». Его плюсы перед аналогичным по мощности мотором “Днепра” и “Урала” — в больший долговечности и меньшей тепловой нагруженности благодаря наличию системы жидкостного охлаждения с радиатором.

Автомобильный двигатель выводит квадроцикл на новый уровень возможностей: становится доступным длительное движение в тяжелых условиях и с большим грузом.

Это, а также особенности переднеприводной трансмиссии “Оки” позволило сделать квадроцикл полноприводным. Автомобильный силовой агрегат расположили вдоль рамы, соответственно, каждый колесный привод автомобильчика на “квадрике” стал трансмиссионным валом (карданом), передающим крутящий момент к переднему и заднему мосту. Ведущие мосты сделаны на основе “жигулевских”, но каждую полуось заменили приводным валом от Lada Samara.

Схема трансмиссии квадроцикла 4х4: 1 — двигатель “Ока” 0,75 л; 2 – сцепление; 3 – МКП с “заниженной” главной парой; 4 – трансмиссионный вал (Шрусы ВАЗ-2108) до переднего моста; 5 – редукторы ведущих мостов (ВАЗ-2101); 6 – трансмиссионный вал. 7 – колеса.

Немного странно, что ни один из трех дифференциалов не имеет блокировки. Но для повышения крутящего момента в МКП “Оки” шестерни главной пары заменили на цепную передачу с большим значением. Интересно, что по признанию самого автора, работа над проектом заняла 11 месяцев, конструктор-любитель проводил в гараже каждый день по несколько часов – после основной работы.

Как собрать квадроцикл из бензопилы своими руками?

Квадроцикл – это самая габаритная самоделка из всех видов оборудования, которое можно собрать из бензопилы. В связи с этим на изготовление этого средства передвижения у конструктора уйдет больше времени, сил и деталей. Порядок сборки квадроцикла должен быть таким:

Вначале оператор должен изготовить подвеску для передней части агрегата. Для этого подойдут трубы, несколько самодельных рычагов, а также поворотные кулаки, предварительно снятые с неработающего детского квадроцикла;
Далее потребуется установить заднюю ось, заранее оборудованную звездой. Ее необходимо закрепить на корпусных подшипниках;
После этого к раме нужно прикрепить двигатель от разобранной бензопилы, а также коробку передач, заранее снятую со старого мопеда;
Для передвижения собранного квадроцикла из бензопилы подойдут 4 колеса, взятые от мотоблока;
В конце останется установить на самоделку руль и сиденье.

Готовый квадроцикл можно покрыть грунтовкой и покрасить для защиты от ржавчины.

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мини-байк трехколесник с двигателем от бензопилы «Урал» имея при этом минимум средств, итак поехали)

Данный мини-байк трехколесник является детищем одного очень хорошего человека и зовут его Гайнетдин Булатов из города Пыть-Ях, можно просто Геннадий. Трехколесник автор делал специально для своих любимых внуков, у Геннадия их трое)

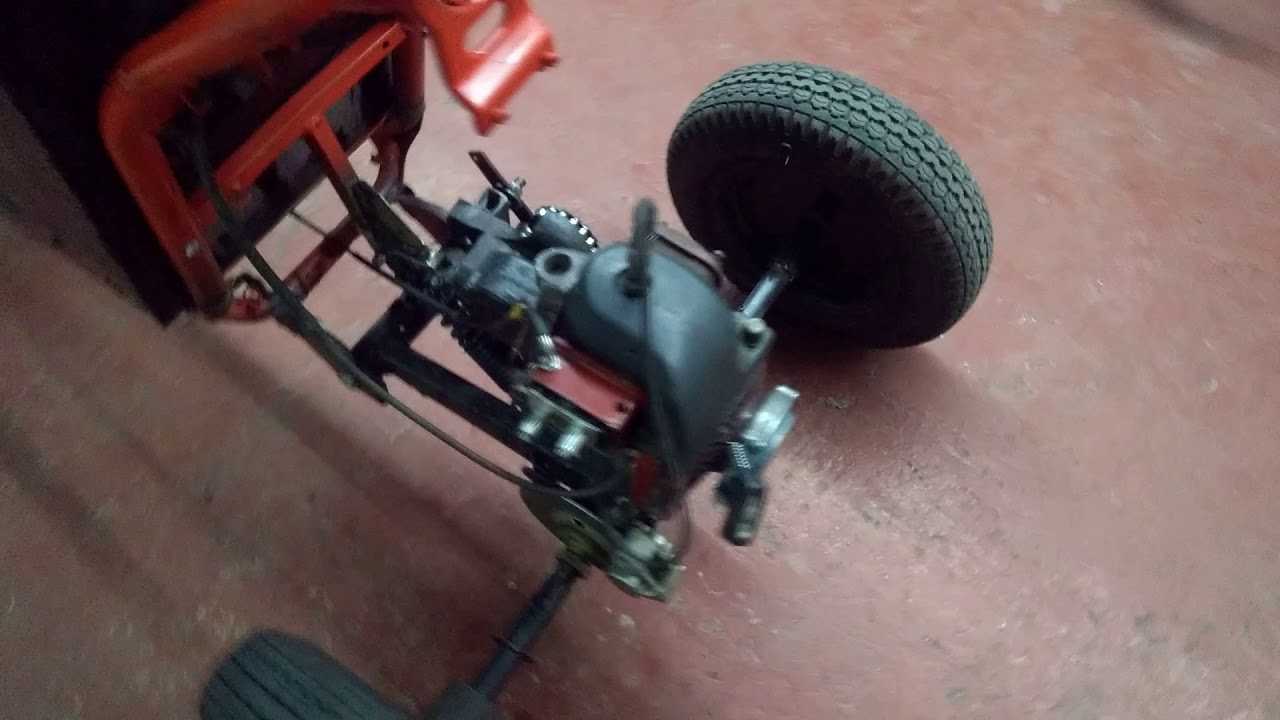

Сердцем мини-байка служит двигатель от бензопилы «Урал», по словам автора он бесхозно лежал в гараже, потому как он пользуется современными пилами. Для мини-мопеда такой двигатель хорошо подходит и мощности чтоб катать ребенка вполне хватает.

Рама сварена из полдюймовой водопроводной трубы, колеса от садовой тачки, оси от туда же, малая ведущая звездочка от Д-6, ведомая большая от велосипеда, цепь тоже велосипедная. Тросики газа и тормоза установлены на велосипедный руль. Задняя ось крепится через подшипники в трех точках и приводится в движение за счет передачи крутящего момента от двигателя через цепную передачу с малой на большую звездочку.

Крылья тоже самодельные и сделаны из металла от железной бочки. Под сидением имеется небольшой бардачек, где можно хранить и перевозить гаечные ключи и стартер от бензопилы.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки мини-байка трехколесника?

1. двигатель от бензопилы «Урал»2. колеса от садовой тачки3. подшипники 3 шт4. звездочка от Д-65. велосипедная цепь6. полдюймовая труба7. тросик 2 шт8. велосипедный руль9. задняя ось на 2 колеса10. краска11. большая велосипедная звездочка12. поролон 13. кожзаменитель 14. фанера (для сидения)15. болты, гайки, шайбы, гравера

1. сварочный аппарат2. болгарка (УШМ)3. дрель4. набор гаечных ключей5. отвертка6. рулетка7. краскопульт8. маркер9. молоток10. уголок

Пошаговый процесс сборки мини-байка с двигателем от бензопилы «Урал» своими руками.

Как уже было выше сказано, Гайнетдин создал данный мини-байк для своих внуков, чтоб привить им с малого возраста любовь к мототехнике, трехколесный мопед очень удобен в плане устойчивости как и велосипед в принципе и ребенок быстро привыкает к езде на таком байке. Понятное дело дети очень любят своего дедушку за его изобретение и с удовольствием катаются во дворе дома (под присмотром взрослых естественно)

Для начала сборки автор приобрел 3 колеса от садовой тачки по сходной цене.

Создатель мини-байка трехколесника Гайнетдин Булатов из города Пыть-Ях.

Как видите, чтоб осчастливить своих детей и внуков не обязательно покупать дорогостоящие импортные игрушки которыми он поиграет, сломает и выбросит, а вот такой байк подарит счастья и радости маленькому мальчику и уважение среди ровесников да и не только) Молодец Гайнетдин. Золотые руки

На этом все

Всем Большое спасибо за внимание!Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Велосипед, мопед, картинг, квадроцикл из бензопилы своими руками

Универсальность бензиновых цепных пил доказана не только их многозадачностью и функциональными возможностями, но и изобилием полезных самоделок, которые народные умельцы научились делать своими руками. Они экономят средства на покупку дорогих заводских устройств, на которых у большинства людей банально нет денег. Но, как говорится, голь на выдумки остра. Поэтому, говоря о бензопилах многие представляют не только лесоповал или обрезку фруктового сада, но и лебедки, ледобуры, лодочные моторы, болгарки, пилорамы, которые технически грамотные мастера научились приспосабливать из всеми любимого бензинового инструмента.

Не меньшего внимания заслуживают средства перемещения – велосипеды, мопеды, картинги, квадроциклы и многое другое, что можно собрать с использование цепной пилы с бензиновым мотором. О том, как и из чего их воссоздать и удивить окружающих невероятной моторизированной конструкцией, мы и поговорим в данной статье.

Делаем мотовелосипед своими руками

Итак, как из бензопилы сделать мопед своими руками? Для этого не нужно обладать высшим техническим образованием и иметь под рукой передвижную мастерскую – достаточно необходимого минимума инструментов, рабочего мотора от бензопилы практически любой марки и рамы от велосипеда, желательно сделанной из металлических трубок, чтобы выдержать нагрузку от двигателя.

Подбор мотора

Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:

Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.

Подключение двигателя

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.
