Правила эксплуатации автоаккумулятора

Для поддержания автоаккумулятора в работоспособном состоянии недостаточно подготовить надежное зарядное устройство. Дополнительно выполняются и такие рекомендации:

  • Постоянная поддержка заряда. Аккумуляторный источник постоянно подзаряжается. При перемещении заряд поступает от генератора и других узлов автотранспорта. Если техника не эксплуатируется, то для восстановления заряда применяют ЗУ, как стационарного, так и портативного типа. Если батарея полностью разряжается, то специалисты рекомендуют проводить стремительное восстановление. В противном случае, запуститься процесс сульфатации свинцовых пластин.
  • Пределы напряжения (около 14 В). Напряжение, которое подается генератором, не должно чрезмерно превышать этот параметр. При этом не имеет особого значения тот факт, какой именно режим запущен. Если мотор не функционирует, то напряжение может снижаться до 12,6–13 В. При таких показателях применяют ЗУ с соответствующими параметрами и индикаторами.
  • Отключение потребителей при неработающем моторе. Если зажигание отключено, то и все устройства, фары отключаются. В противном случае, источник питания достаточно быстро потеряет заряд.
  • Подготовка автоаккумулятора. Перед восстановлением заряда с аккумуляторной батареи удаляют подтеки электролитического состава, пыль. Токопроводящие выводы очищаются от окислов, налета. Перед подачей напряжения тщательно проверяются соединения и провода. Ведь даже минимальные смещения провоцируют нарушения, проблемы.
  • В зимний период источник перемещают в теплое помещение. Ведь при отрицательной температуре электролитический состав становится плотным, густым. Это провоцирует ухудшение прохождения заряда.

Каким должен быть ток при зарядке

Если используется очень сильный, это может привести к ухудшению работы зарядного устройства. В тех случаях, когда он слишком маленький, то зарядка будет происходить медленно. Принято считать, что для автомобильных аккумуляторов на электролитах оптимальное значение силы тока зависит от ёмкости, выраженной в ампер-часах. Считается, что предельная допустимая сила тока составляет десятую часть от этой величины, а минимальная — двадцатую. В качестве примера можно привести ёмкость 60 А*ч. При этом наибольший ток зарядки будет равен 6 А, а наименьший — 3 А.


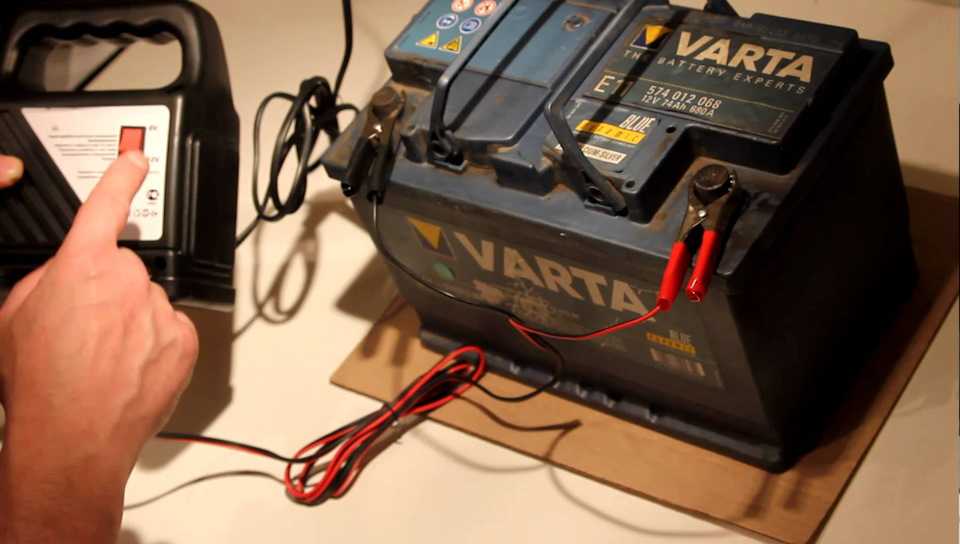

Зарядное устройство для автомобильного аккумулятораИсточник tj-service.ru

Зарядное устройство или генератор – что лучше заряжает

При работающем генераторе и сопутствующих деталях заряжать аккумулятор не потребуется. Он предназначен для зарядки от генератора (постоянным током).

Задача стационарного устройства — частично восстановить напряжение, после чего генератор зарядит его до 100%. Современное ЗУ имеет ряд функций, которые предотвращают закипание электролита и прекращают его работу при достижении заряда в 14,4 вольта.

Генератор восстанавливает напряжение в диапазоне от 13,8 до 14,7 вольт, при этом АКБ сам определяет, какой ток необходим для обеспечения напряжением всей системы питания.

Поэтому принцип работы генератора и стационарного заряда различен. В идеальном случае лучше редко пользоваться сторонней зарядкой.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

  • световая индикация аккумуляторной батареи на панели приборов;
  • нестабильная работа АКБ (её выкипание или недозаряд);
  • различная интенсивность света фар;
  • посторонние звуки со стороны генератора.

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.)  или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить  агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

Описание и принцип работы пуско-зарядного устройства

Здесь особо сложного ничего нет. Сетевое U = 220 В подаётся через выключатель на первичную обмотку трансформатора, а на вторичной происходит уменьшение переменного напряжения. Потом оно сглаживается двухполупериодным или мостовым выпрямителем, собранным на мощных диодах. Далее пульсирующее напряжение может быть отфильтровано посредством электролитических конденсаторов. При необходимости около выхода осуществляется увеличение напряжения, что делается с помощью усилителей, в которых основными компонентами являются транзисторы, тиристоры.

Из недостатков описываемого пуско-зарядного устройства можно отметить разве что солидный вес, что обусловлено установкой мощного и, как следствие, габаритного трансформатора. Ниже – схема двухполупериодного пуско-зарядного устройства своими руками:

В этой схеме задействован лабораторный трансформатор ЛАТР. Вместо двух диодов можно использовать и диодный мост типа КЦ405. Схема пуско-зарядного устройства для автомобиля с усилителем:

Как сделать пуско-зарядное устройство своими руками, чтобы оно наверняка заработало? Нужно соблюдать параметры деталей. Мощность указанных на картинке тиристоров – не менее 80 А (если будет использоваться диодный мост, то от 160 А). Диоды на ток – 100–200 А. Транзистор – КТ361 либо КТ 3102 (можно любой другой с такими же параметрами). Мощность используемых резисторов – от 1 Вт.

Собранное своими руками зарядно-пусковое устройство подключается через зажимы-крокодилы к АКБ в соответствии с полярностью. При нормально заряженной батарее с ПЗУ энергия поступать не будет. Если же АКБ не функционирует, тиристорный переход откроется, и зарядный ток пойдёт на батарею и стартер.

Расчёт обмоток трансформатора

Сначала нужно подобрать магнитопровод, сечение которого должно быть не меньше 37 кв. см. Чтобы рассчитать количество витков в первичной обмотке, необходимо воспользоваться формулами: Т = 30/S, где S – площадь магнитопровода и N = 220*Т, то есть W1 = 220*30/37 = 178 витков. Для обмотки необходимо использовать изолированный провод сечением не менее 2 кв. мм. Формула для вторичной обмотки: W2 = 16*Т = 16*30/37 = 13 витков. Здесь понадобится шина из алюминия площадью 36 кв. мм.

Стоит заметить, что формулы не всегда могут выдавать точное число обмоток (особенно вторичной), поэтому можно применить метод подбора. Намотав первичную обмотку, накрутите несколько витков вторичной и измерьте получившееся напряжение, не обрезая шину. Таким образом нужно добиться на выходе значения 14–16 В.

Дело будет обстоять проще, если у вас имеется ЛАТР – лабораторный трансформатор. От него нужно взять сердечник. Количество витков первичной обмотки – 265–295. Используйте изолированный провод сечением 2 мм. Намотку производите в три слоя. Далее обязательно проверьте значение тока холостого хода (включите мультиметр в разрыв между сетью 220 В и одним из концов обмотки). Прибор должен показывать 210–390 мА. Если показания больше, число витков нужно увеличить, в противном случае, наоборот, уменьшить. Вторичная обмотка разделена на две секции, в каждой из которых 15–18 витков. Здесь понадобится провод сечением 10 кв. мм.

Расчёт выпрямителя

Далее рассмотрены параметры электронных компонентов (помимо указанных выше), применяемых в обеих схемах:

  1. Диоды. Максимальный пропускаемый ток не должен быть менее 100 А. Это могут быть В200, Д141, 2Д141, 2Д151 и иные аналогичные детали. Вместо КД105 не возбраняется применять КД209 или даже Д226. Стабилитрон – Д808, 2С182 и т. п.
  2. Тиристоры. I = 80 А и более: ТС185, Т15-80, Т15-100, Т161, Т125 и т. п. Если используется вариант выпрямления тока с диодным мостом, тиристоры будут мощнее вдвойне: Т15, Т160, Т250, Т16 и другие, аналогичные.
  3. Транзисторы. Здесь важен коэффициент усиления h = 21э. Это КТ361 либо КТ3107 проводимостью n-p-n. Вместо КТ816 подойдёт и КТ814.
  4. Резисторы. Желательно, чтобы их мощность была не менее 1 Вт.
  5. Выключатель. Должен держать ток от 6 А.

Подбор сечения проводов

Подбирая выходные провода, которые будут присоединяться к аккумулятору, нужно помнить, что их диаметр не может быть меньше такого же параметра вторичной обмотки. Лучше использовать многожильный медный кабель, используемый в сварочных аппаратах, где каждый проводок имеет сечение 2,5 кв. мм. Такую же площадь должен иметь провод, посредством которого самодельный аппарат будет подключаться к сети. Не забудьте приобрести мощные зажимы-крокодилы для подключения к клеммам АКБ. Здесь тоже рекомендуется использовать изделия, применяемы при сварке («масса»).

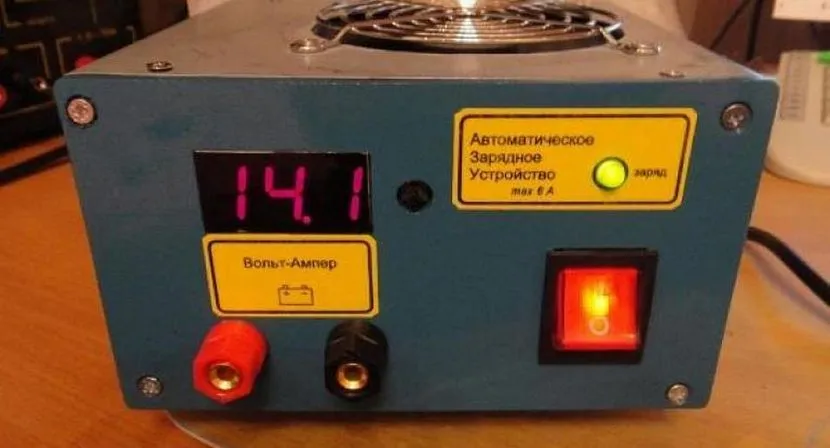

Схема 100% рабочего ЗУ на 12 вольт

Посмотрите на картинке на схему ЗУ на 12 В. Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт. Максимальный ток, получаемый при заряде составляет 6 А. Но аппарат также подходит и для других аккумуляторов – литий-ионных, поскольку напряжение и выходной ток можно отрегулировать. Все основные компоненты для сборки устройства можно найти на сайте Aliexpress.

  1. dc-dc понижающий преобразователь.
  2. Амперметр.
  3. Диодный мост КВРС 5010.
  4. Концентраторы 2200 мкФ на 50 вольт.
  5. трансформатор ТС 180-2.
  6. Предохранители.
  7. Вилка для подключения к сети.
  8. «Крокодилы» для подключения клемм.
  9. Радиатор для диодного моста.

Расчет транзисторного источника тока

Принцип действия приведенной схемы основан на том, что напряжение на резисторе R1 поддерживается равным напряжению на стабилитроне минус напряжение насыщения эмиттерного перехода транзистора. Напряжение на резисторе пропорционально току нагрузки. Так что этот ток также поддерживается на заданном уровне. Если ток нагрузки падает, то напряжение на резисторе также падает. Ток базы транзистора растет, что приводит к открытию транзистора и росту тока. Если ток нагрузки растет, то транзистор наоборот закрывается.

Ориентировочный расчет транзисторного источника тока можно выполнить так. Выбираем стабилитрон. Вычисляем напряжение на резисторе R1.

[Напряжение на резисторе R1, В] = [Напряжение стабилизации стабилитрона, В] — [Напряжение насыщения эмиттерного перехода транзистора, В]

Исходя из необходимой силы тока, определяем сопротивление резистора R1.

[Сопротивление резистора R1, Ом] = [Напряжение на резисторе R1, В] / [Необходимая сила тока источника, А]

[Сопротивление резистора R2, Ом] = 0.8 * ([Напряжение питания, В] — [Напряжение стабилизации стабилитрона, В]) * [Коэффициент передачи тока транзистора] / [Необходимая сила тока источника, А]

[Максимально возможное напряжение на нагрузке, В] = [Напряжение питания, В] — [Напряжение на резисторе R1, В] — [Напряжение насыщения коллектор — эмиттер транзистора, В]

[Мощность транзистора, Вт] = ([Напряжение питания, В] — [Напряжение на резисторе R1, В]) * [Необходимая сила тока источника, А]

[Мощность стабилитрона, Вт] = 0.25 * [Необходимая сила тока источника, А] * [Напряжение стабилизации стабилитрона, В] / [Коэффициент передачи тока транзистора]

[Мощность резистора R1, Вт] = [Напряжение на резисторе R1, В] * [Необходимая сила тока источника, А]

[Мощность резистора R2, Вт] = ([Напряжение питания, В] — [Напряжение стабилизации стабилитрона, В]) ^ 2 / [Сопротивление резистора R2, Ом]

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Составной транзистор. Схемы Дарлингтона, Шиклаи. Расчет, применение. Составной транзистор — схемы, применение, расчет параметров. Схемы Дарлингтона, .

Токовое управление. Транзисторная схемотехника, схема. Ток. Электроник. Усилитель ВЧ. Пример схемы специально для биполярного транзистора. Схемотехничес.

Простой импульсный прямоходовый преобразователь напряжения. 5 — 12 вол. Схема простого преобразователя напряжения для питания операционного усилителя.

Транзисторы КТ502, 2Т502. Справочник, справочные данные, параметры, цо. Характеристики и применение биполярных транзисторов КТ502 (КТ502А, КТ502Б, КТ502.

Здесь много схем на недорогой элементной базе. Блоки питания, преобразователи и т.п.

1. Схема зарядного устройства от аккумуляторного фонаря (опасно для аккумуляторов)

2. Стабилизатор напряжения на ПТ

3. Источники стабильного тока

4. Источник тока

5. Стабилизатор напряжения

6. Источник тока

7. Двухполюсный источник тока

8. Источники стабильного тока

9. Зарядное устройство

10. Преобразователь напряжения

11. Очень хорошее зарядное устройство

12. Вариант замены высоковольтного стабилитрона

13. Простой индикатор радиационной опасности

14. Зарядное устройство

15. Преобразователь напряжения

16. Источник стабильного тока

17. Аналог стабилитрона

18. Стабилизатор напряжения с ограничением тока — источник тока

19. Стабилизатор напряжения для зарядного устройства на солнечной батарее

20. Компенсация пульсаций в блоке питания

21. Зарядное устройство с питанием от свободной энергии

22. Стабилизатор напряжения на логическом элементе

23. Простой источник стабильного тока

24. Импульсный стабилизатор конденсаторного БП

25. Бестрансформаторный источник питания часов на оптронах

26. Структурная схема конденсаторного преобразователя напряжения с умножением тока

27. Ёмкостный преобразователь напряжения

28. Источник тока на интегральном стабилитроне

Надёжность зарядки — как о ней судить

Сертификация производителя. Если она в принципе есть, это уже с большой вероятностью доказывает наличие необходимого минимума безопасности и энергетической эффективности. Чаще всего на качественной зарядке можно увидеть такие значки: UL, CSA, CE, ETL, ENERGY STAR, RoHS или FCC (логотипы независимых международных проверяющих организаций).

Кабель питания. Характеристики USB-шнура, который связывает между собой адаптер и телефон, тоже имеют значение. То, что он должен подходить к разъёму гаджета, понятно каждому — иначе его просто не вставишь. Кроме того, покупая шнур, посмотрите, на какой ток он рассчитан. Он не должен быть меньше того, на который способна зарядка.

Стабилизаторы тока на микросхемах

Микросхемы позволяют добиться гораздо более высоких характеристик, чем транзисторы. Чаще всего для сборки стабилизатор тока для светодиодов своими руками используют прецизионные термостабильные источники опорного напряжения (TL431, LM317 и другие).

TL431

Типовая схема стабилизатора тока для светодиодов на TL431 выглядит так:

Так как микросхема ведет себя так, чтобы поддерживать на резисторе R2 фиксированное напряжение 2.5 В, то ток через этот резистор всегда будет равен 2.5/R2. А если пренебречь током базы, то можно считать, что IRн = IR2. И чем выше будет коэффициент усиления транзистора hfe, тем больше эти токи будут совпадать.

R1 рассчитывается таким образом, чтобы обеспечить минимальный рабочий ток микросхемы — 1 мА.

А вот пример практического применения TL431 в светодиодной лампе:

На транзисторе падает около 20-30 В, рассеиваемая мощность составляет менее 1.5 Вт. Кроме указанного на схеме 2SC4544 можно применить более мощный BD711 или старый советский КТ940А. Транзисторы в корпусе TO-220 не требуют установки на радиатор до мощностей 1.5-2 Вт включительно.

Резистор R3 служит для ограничения импульса зарядки конденсатора при включении питания. Ток через нагрузку задается резистором R2.

В качестве нагрузки Rн здесь выступают 90 белых чип-светодиодов 2835. Максимальная мощность при токе 60 мА составляет 0.2 Вт (24Lm), падение напряжения — 3.2 В. Также можно применить любые другие подходящие светодиоды, например, SMD5050.

Для увеличение срока службы мощность диодов специально занижена на 20% (0.16 Вт, ток 45 мА), соответственно, суммарная мощность всех светодиодов составляет — 14 Вт.

Хотя я бы рекомендовал найти светодиоды в точно таком же форм-факторе (2.8х3.5мм), но мощностью 0.5 Вт. Они и греться будут меньше и прослужат дольше.

Найти такие светодиоды, а также все необходимое для сборки схемы можно по этим ссылкам:

наименование характеристики цена
SMD 2835 LED, 3.3V, 0.15A, 0.5W 67 руб. / 100 шт.
2SC4544 NPN, 300V, 0.1A 10 руб. / шт.
BD711 NPN, 100V, 12A 120 руб. / 10 шт.
1N4007 1000V, 1A 51 руб. / 100 шт.
TL431A 36V, 100mA 87 руб. / 100 шт.

Разумеется, приведенную схему стабилизатора тока для светодиодов на 220 В можно пересчитать под любой необходимый ток и/или другое количество имеющихся в распоряжении светодиодов.

С учетом допустимого разброса напряжения 220 Вольт (см. ГОСТ 29322-2014), выпрямленное напряжение на конденсаторе C1 будет находиться в диапазоне от 293 до 358 В, поэтому он должен быть рассчитан на напряжение не менее 400 В.

Исходя из диапазона питающих напряжений, рассчитываются параметры остальных элементов схемы.

Например, резистор, задающий рабочий режим микросхемы DA1 должен обеспечивать ток не менее 0.5 мА при напряжении на С1 = 293 В. Максимальное количество светодиодов не должно превышать NLED = 100 мА). Отлично подойдут упомянутые выше 1N4007.

Как видите, схемка простейшая и не содержит каких-либо доростоящих компонентов. Вот текущие цены (и они, скорее всего, будут и дальше снижаться):

название характеристики стоимость
SMD 5630 LED, 3.3V, 0.15A, 0.5W 240руб. / 1000шт.
LM317 1.25-37V, >1.5A 112руб. / 10шт.
MB6S 600V, 0.5A 67руб. / 20шт.
120μF, 400V 18х30mm 560руб. / 10шт.

Таким образом, потратив в общей сложности 1000 руб., можно собрать десяток 30-ваттных (. ) не мерцающих (. ) лампочек. А так как светодиоды работают не на полную мощность, а единственный электролит не перегревается, то эти лампы будут практически вечными.

Товары длясравнения

Какой зарядкой лучше всего заряжать телефон

Покупатели часто спрашивают, каким зарядным устройством лучше всего заряжать аккумуляторную батарею сотового телефона? В частности, интересуют вопросы: с какой силой тока на выходе — 1 ампер или 2 ампера и не испортит ли зарядка с выходным током 2А аккумулятор мобильного?

Сначала немного теории, потом дам однозначный ответ.

В основном выходной ток блока питания влияет на скорость передачи энергии в аккумулятор. Чем больше сила тока, тем быстрее зарядится аккумулятор. Это очень актуально для высокоемких батарей современных смартфонов, которые достаточно быстро заряжаются двухамперными зарядками. Так же последними лучше всего заряжать аккумуляторы планшетов, которые так же имеют высокую энергоемкость. Например, если ваш аккумулятор имеет емкость 5000 mAh, то зарядкой с выходным током 1А вы будете заряжать его около 6 часов (с учетом потерь энергии в процессе передачи электричества по кабелю). Зарядка с током 2А зарядит этот же аккумулятор за 3 часа.

В последнее время производители стали внедрять технологию быстрой зарядки. Она подразумевает использование адаптивных зарядных устройств, таких, которые в первые минуты зарядки выводят на аккумулятор высокое напражение (оно может доходить до значений 9-12 вольт) и, соответственно, большой ток (до 5 ампер). После достижения определенного уровня, данные параметры снижаются до стандартных (5 вольт, 1-2 ампер) и дальше процесс идет как обычно. Величина тока может влиять на износостойкость аккумулятора. Некоторые аккумуляторы старых устройств чувствительны к большим токам и поэтому могут относительно быстро терять свои свойства вследствие чрезмерного нагрева элементов питания и схем защиты. Поэтому обычные кнопочные мобильники и подобные устройства лучше всего заряжать блоками с силой тока 1 ампер. Но, как правило, хорошие аккумуляторы для мобильных имеют контроллер заряда (так называемую схему защиты) и он ограничивает силу тока, передаваемую от блока питания. И именно при этом осуществляется выделение тепла, которое может негативно сказаться на долгосрочности работы аккумулятора. При использовании технологии быстрой зарядки взаимодействие контроллеров аккумулятора и зарядного устройства настроено таким образом, что напряжение и выходной ток не превышают пороговых значений, таким образом, не нанося значимый вред элементам аккумуляторной батареи.

Таким образом, вы можете спокойно заряжать свой мобильный телефон или планшет любой зарядкой, хоть одноамперной, хоть двухамперной, большого вреда для телефона или аккумулятора от этого не будет. Если аккумулятор качественный, то вы скорее перестанете пользоваться данным устройством, чем блок питания испортит аккумулятор внутри.Если аккумулятор не качественный, то он все равно выйдет из строя раньше заявленного срока, и совсем не только из-за зарядного устройства.

Так же вы можете приобрести зарядное устройство, поддерживающее функцию быстрой зарядки. Контроллер, стоящий в нем, не даст испортить вашу батарею. Если смартфон не поддерживает данную фукнцию, то величина тока на выходе будет стандартной и подходящей для аппарата.

В тёмные доисторические времена каждый производитель гаджетов имел свой стандарт зарядок с различными характеристиками, формой коннекторов и их распиновкой — попытка зарядить телефон неоригинальным блоком питания могла даже привести к эффектному взрыву аккумулятора. Благодаря усилиям еврокомиссии и крупных компаний хаос удалось ликвидировать: большинство производителей смартфонов перешли на micro-USB. Несмотря на это, страхи заряжать устройства не «родными» зарядками до сих пор бытуют среди нас. Мы разберёмся, имеют ли они под собой основание.

3 способа сделать зарядное для АКБ своими руками

Автомобильные аккумуляторы (АКБ) – ответственная часть современного автомобиля

Ее основное предназначение – обеспечивать запуск двигателя, вторичное (но не менее важное) – питать различные электрические и электронные системы.При постоянной эксплуатации машины АКБ подзаряжаются от генератора. Однако при длительных простоях или хранении в действие вступает процесс саморазряда, приводящей к потере емкости до величины, при которой завести автомобиль становится невозможным

Восстановить заряд помогают зарядные устройства. Их можно приобрести, а можно сделать своими руками.

В предыдущие десятилетия были распространены трансформаторные зарядные устройства. Даже сегодня на просторах интернета распространены советы по их самостоятельному изготовлению из подручных деталей: старых телевизоров и т.д.

Развитие электроники отбросило трансформаторы в прошлое. На смену пришло новое поколение импульсных и автоматических зарядных устройств, которые имеют ряд неоспоримых достоинств:

• обеспечивают полный заряд;• просты в эксплуатации;• компактны;• менее дорогостоящи.

Заряд в импульсных моделях ведется в два этапа: вначале при постоянстве напряжения, затем – при постоянстве тока. При этом автоматические зарядники не только берут на себя управление процессом, но и оснащены «защитами»: например, от неправильного подключения.

Современные зарядные устройства распространены повсеместно, и, даже в сравнении с АКБ, отличаются доступной ценой. Однако, чтобы проверить мастерство или экономии ради, некоторые предпочитают изготовить свое, самодельное, зарядное устройство. Сделать это вполне реально.

Зарядник из компьютерного блока питания

Метод переделки блока питания в зарядное устройство сегодня очень популярен: подробные мануалы можно встретить чуть ли на каждом втором сайте. Возможно, это происходит из-за того, что исходники более чем доступны: их можно достать из любого старого системного блока.

Напряжение шины +12В будет передаваться на верхний выход. ОТ основного провода отключается вывод 16 (а 14 и 15 просто перерезаются).

В дальнейшем на стенку блока крепится регулятор тока, здесь же пропускаются два шнура: сетевой и для клемм. Регулировка будет осуществляться блоком резисторов мощностью 5 Вт. В итоге суммарная мощность достигает 10 Вт с сопротивлением равным 0,1 Ом.

Полный заряд батареи происходит при напряжении 13, 8 до 14,2 В, которое выставляется переменным резистором. Если зарядное будет использоваться только для АКБ можно отказаться от подсоединения вальт- и амперметра, а просто отргадуировать шкалу потенциометра на значение 0,1 от емкости: 5,5 – 6 А. После этого зарядка не будет требовать вмешательства человека.

Зарядка с использованием адаптера

В качестве источника постоянного тока можно использовать 12-вольтовый адаптер. При этом нужно помнить, что напряжение источника должно быть больше напряжения АКБ, иначе заряд не будет происходить.

Остается сделать несколько шагов:

• оголить концы адаптера;• развести их в стороны и подсоединить «крокодилы»;• зажимы подсоединяют «от плюса к плюсу» и наоборот;• можно производить заряд.

Такое простой зарядное устройство может греться, поэтому не рекомендуется его оставлять без внимания.

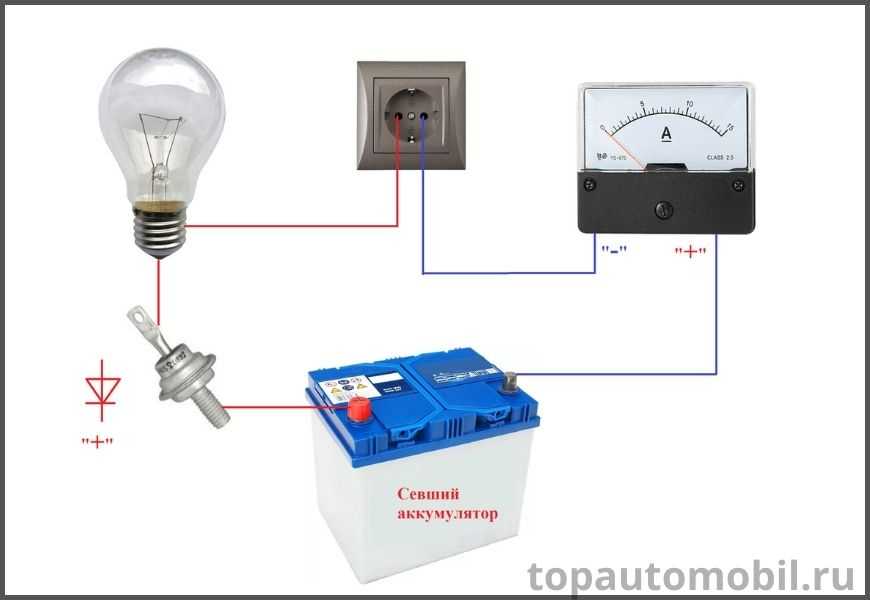

Зарядник из бытовой лампочки и диода

Еще один простой способ создать устройство для зарядки автомобильного аккумулятора потребует уж совсем нехитрых деталей: бытовой лампочки до 200Вт (чем выше мощность, тем быстрее будет идти заряд), полупроводникового диода, провода с клеммами и штекер.

Собрав простую схему, можно добиться того, что лампочка будет гореть в полнакала, а зарядка АКБ занимать около 10 часов. Такое устройство по праву считается самым простым, но самым ненадежным.

На просторах интернета можно найти еще десятки разнообразных советов по изготовлению зарядных устройств для АКБ. При этом специалисты подчеркивают, что для того, чтобы сделать действительно надежное изделие, потребуется немало технических ошибок. Любые ошибки при монтаже или калибровке приведут к некорректной зарядке аккумулятора, а в отдельных случаях – даже к его взрыву.

Подписывайтесь на блог Allzap, чтобы не пропустить полезную и интересную информацию!

Небольшое отступление

Эмальпровод нынче воистину позолоченный: за 1 кг нужно выложить до 5 у.е. За эти деньги реально приобрести 2-4 шт. трансформаторов ТС-180, в которых провода не меньше.

Все иные варианты ГСТ выполнялись в основном на более мощной основе (перемотанный Т С-270-1 или тороидальные трансформаторы), т.е. вторичные обмотки были намотаны заново. Если нет в наличии эмальпровода, то можно использовать практически любой одно-, многожильный медный или алюминиевый провод. Главное, чтобы было набрано требуемое сечение.

Ориентир простой — медная жила диаметром 2 мм для тока не более 10 А. Очень полезна информация по сетевым трансформаторам .

О проволочных резисторах (кроме R16). Все они могут быть и медными, т.е. на практике использовали отрезки медного провода 00,4…0,6 мм. Последний при длине 1 м дает сопротивление 0,058 Ом, при длине 120 см — 0,07 Ом. Пропускание тока (из-за ТКС меди) вызывает увеличение сопротивления до 0,092 Ом.

Таким образом, отрезка эмальпровода 00,6 мм и длиной 50.100 см более чем достаточно для данных схем выпрямителей. Длина отрезка не должна смущать, так как провод легко размещается на каркасе диаметром более 1 см.

В схеме рис.6 выгодно использовать «таблетки» — КД213, КД2997, 2999. Две «таблетки» на одном радиаторе удобно располагать именно для таких корпусов, как КД213. Везде, где только можно (по напряжению), есть смысл применять диоды с барьером Шотки.

При покупке КД2998 обязательно проверяют его на величину Rобр.

Помните, что перегрев — смерть всех радиокомпонентов. С ростом температуры деградируют p-n-переходы, увеличивается число отказов. Не нужно ориентироваться на завод-изготовитель, у которого основная задача — минимизация расхода материалов и комплектующих, а нужно самим создавать запас надежности и прочности, где это возможно.

Назначение реле регулятора напряжения

Независимо от стажа и стиля вождения владелец авто не может обеспечить одинаковые обороты двигателя в разные моменты времени. То есть, коленвал ДВС, передающий крутящий момент генератору, вращается с разной скоростью. Соответственно, генератор вырабатывает разное напряжение, что крайне опасно для АКБ и прочих потребителей бортовой сети.

Взаимосвязь источников тока авто

В транспортном средстве находится минимум два источника электроэнергии:

  • аккумулятор – необходим в момент запуска ДВС и первичного возбуждения обмотки генератора, энергию не создает, а только расходует и накапливает в момент подзарядки
  • генератор – питает бортовую сеть на любых оборотах и подпитывает АКБ только на высоких оборотах

Рис. 2 В машине генератор и аккумулятор объединены в общую сеть

В бортовую сеть необходимо подключение обоих указанных источников для корректной работы двигателя и прочих потребителей электричества. При поломке генератора АКБ «протянет» максимум 2 часа, а без аккумулятора не заведется двигатель, приводящий в движение ротор генератора.

Существуют исключения – например, а счет остаточной намагниченности обмотки возбуждения штатный генератор ГАЗ-21 запускается самостоятельно при условии постоянной эксплуатации машины. Можно завести авто « с толкача», если в нем установлен генератор постоянного тока, с прибором переменного тока такой трюк невозможен.

Рис. 3 Заводка ДВС с толкача

Задачи регулятора напряжения

Из школьного курса физики каждый автолюбитель должен помнить принцип работы генератора:

  • при взаимном перемещении рамки и окружающего ее магнитного поля в ней возникает электродвижущая сила
  • электромагнитом генераторов постоянного тока служат статоры, ЭДС, соответственно возникает в якоре, ток снимается с коллекторных колец
  • в генераторе переменного тока намагничивается якорь, электроэнергия возникает в обмотках статора

Рис. 4 Принцип действия генератора авто

Упрощенно можно представить, что на величину выходящего с генератора напряжения влияет значение магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока – пригорание и залипание щеток при съеме с якоря токов большой величины – решена переходом на генераторы переменного тока. Ток возбуждения, подающийся на ротор для возбуждения магнитной индукции, на порядок ниже, снимать электроэнергию с неподвижного статора гораздо легче.

Однако вместо постоянно расположенных в пространстве клемм «–» и «+» производители авто получили постоянное изменение плюса и минуса. Подзарядка аккумулятора переменным током не возможна в принципе, поэтому диодным мостиком его предварительно выпрямляют.

Рис. 5 Выпрямитель генератора

Из этих нюансов плавно вытекают задачи, решаемые реле генератора:

  • подстройка тока в обмотке возбуждения
  • выдерживание диапазона 13,5 – 14,5 В в бортовой сети и на клеммах аккумулятора
  • отсечение питания обмотки возбуждения от АКБ при заглушенном двигателе

Рис. 6 Назначение реле регулятора напряжения

Поэтому называют регулятор напряжения еще и реле зарядки, а на панель выведена сигнальная лампа процесса подзарядки АКБ. В конструкцию генераторов переменного тока функция отсечения обратного тока заложена по умолчанию.

Если нет зарядного, а зарядить надо АКБ, простые способы

Довольно популярная ситуация среди автомобилистов – это полная разрядка аккумулятора, особенно в зимнее время года и как обычно зарядного устройства под рукой не находится. Что же делать, если попали в такое положение? В этой статье вы получите самые популярные способы зарядки аккумуляторов без особых затрат.

Диод и обычная лампа в помощь. Один из самых простых способов подзарядить аккумулятор, а главное очень дешевый, ведь для работы вам понадобится лишь два элемента – простая лампа накаливания и диод.

Диод – срезает одну полуволну, благодаря чему работает как выпрямитель, но единственный минус – это и есть вторая полуволна, то есть ток все равно будет пульсировать, но аккумулятор сможет зарядиться. Правильным будет вопрос, а какой уровень тока вы получите на выходе, ведь от тока зарядки зависит, как долго прослужит вам аккумулятор. Все просто, ток зависит от лампочки, которую можно взять в пределах 40-100 ватт и все будет в порядке.

Лампа играет роль гасителя избыточного тока и напряжения, диод – выпрямитель, а так как он подключается в промышленную сеть, то должен быть довольно мощным, иначе произойдет пробой. Ток 10 Ампер, а вот номинальное напряжение диода должно быть 400 Вольт.

На рисунке самый простой вариант с одним диодом, но в таком случае сила тока упадет минимум вдвое, а значит, заряд аккумулятора будет проходить в более щадящем режиме, но и дольше. Если использовать в качестве гасящее лампы 150 Ватную, то полный заряд произойдет за 6-12 часов. Если времени совсем мало, то силу току можно довольно просто увеличить, для этого лампочку меняют на более мощное оборудование, например обогреватели или даже электрические плиты.

Кипятильник для зарядки.

Данный вариант работает аналогичным принципом, но появился дополнительный плюс, на выходе после выпрямления будет чистый постоянный ток без каких либо пульсаций благодаря диодному мосту, который сглаживает обе полуволны.

В качестве гасящей нагрузки выступает обычный кипятильник, но его можно заменить на другие варианты, даже на ту же лампу с первого варианта. Диодный мост можно купить готовый или вытянуть со старых электроприборов, но его напряжение должно мыть не менее 400 Вольт, а сила тока не меньше 5 Ампер.

Диодный мост также устанавливается на теплоотвод для лучшего охлаждения, ведь он будет очень сильно разогреваться. Если готового варианта нет, то мост можно собрать из 4 диодов, но при этом их напряжение и ток должны быть равными и не меньше чем в самом мосту.

Но для надежности можно ставить и намного мощнее элементы. Шоттки – это готовые сборки из диодов, но их обратное напряжение совсем небольшое, около 60 Вольт, а значит, они моментально сгорят.

Третий, но не менее популярный вариант – конденсаторный. Главный плюс такого варианта – это конденсатор, который будет гасить пульсации. Данное зарядное устройств является более безопасным по сравнению с прошлыми вариантами. Ток заряда устанавливается с помощью емкости конденсатора исходя из формулы:

I=2*pi*f*C*U

U – напряжение сети, на входе выпрямителя примерно 210-236 Вольт.f – частота сети, но она выступает константой и равна 50 Гц. C – Емкостный объем самого конденсатора. pi – число Пи, равное 3,14.

Что бы зарядить автомобильный аккумулятор в течении часа придется собирать большие емкостные модули, но этот вариант сложный и очень плохой для аккумулятора, поэтому будет достаточно использовать конденсаторы около 20 мкФ. Конденсатор должен быть пленочного типа и рабочее напряжение должно составлять 250 и более Вольт.

← Предыдущая запись

Следующая запись →

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Семинар по технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
