Как проверить конденсатор мультиметром

Можно ли проверить конденсатор мультиметром не выпаивая его с платы?

Не существует однозначного ответа на вопрос как проверить конденсатор мультиметром не выпаивая: все зависит о схемы, в которой стоит конденсатор.

Все дело в том, что принципиальные схемы, как правило, состоят из множества элементов, которые могут быть соединены с исследуемым конденсатором самым замысловатым образом.

Например, несколько конденсаторов могут быть соединены параллельно и тогда прибор покажет их суммарную емкость. Если при этом один из конденсаторов будет в обрыве, то это будет очень сложно заметить.

Или, например, довольно часто параллельно электролитическому конденсатору устанавливают керамический. В этом случае нет ни малейшей возможности прозвонить конденсатор мультиметром на плате и определить внутренний обрыв.В колебательных контурах, вообще, параллельно кондеру может оказаться катушка индуктивности. Тогда прозвонка конденсатора покажет короткое замыкание, хотя на самом деле его нет.

Вот пример, когда все пять конденсаторов покажут ложное КЗ:

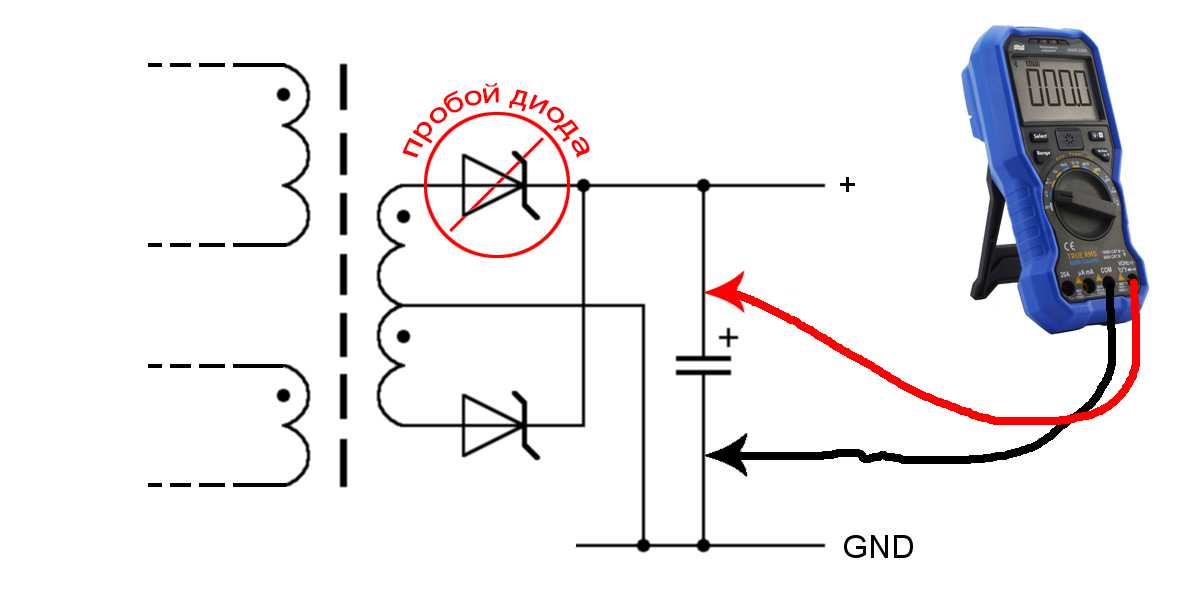

В схемах импульсных блоков питания очень часто встречаются контура, состоящие из вторичной обмотки трансформатора, диода и выпрямительного конденсатора. Так вот любая «прозвонка» конденсатора при пробитом диоде покажет КЗ. А на самом деле конденсатор может быть вполне исправен.Вообще-то, проверить электролитический конденсатор мультиметром не выпаивая можно, но это только для кондеров ощутимой емкости (>1 мкФ) и только проверить наличие емкости и отсутствие коротыша. Ни о каком измерении емкости и речи быть не может. К тому же, если прибор покажет КЗ, то выпаивать все-таки придется, так как коротить может что угодно на плате.

Мелкие кондеры проверяются только на отсутствие КЗ, обрыв и нулевую емкость таким образом не проверишь.

Вот очень правильный и понятный видос на эту тему:

Примеры выше (а также доходчивое видео) не оставляют никаких сомнений, что проверка конденсаторов не выпаивая из схемы — это фантастика.

Если какой-либо конденсатор вызывает сомнения, лучше сразу заменить его на заведомо исправный. Или хотя бы временно подпаять хороший конденсатор параллельно сомнительному, чтобы подтвердить или опровергнуть подозрения.

Особенности проверки

Конденсатор проверяется на исправность различными методами. Основной способ — с выпаиванием из схемы. Иногда можно проверить работоспособность без выпаивания. Но результаты исследования не будут точны — на него влияют прочие компоненты. Для проверки в цепи применяются тестеры с крохотным напряжением на щупах. Малое напряжение предотвращает повреждение остальных элементов платы.

Вне зависимости от особенностей моделей, все электролитические конденсаторы обладают высокой мощностью. При выполнении проверки происходит их подзарядка. Ее продолжительность составляет всего несколько секунд. В процессе зарядки наблюдается увеличение уровня сопротивления, с движением стрелки тестера или изменением цифровых показателей в электронном мультиметре.

Полярные конденсаторы

Эти электролитические кондеры обладают полярностью. При включении в сеть необходима проверка правильного подсоединения. Плюсы соединяем с плюсами, а минусы — с минусами. Игнорирование этого правила приводит к взрыву электролита.

Электролит бывает твердым или жидким. Емкость элементов составляет 0,1—100000 мкФ. Предназначение элементов — выравнивание и фильтрация сигналов. Метки «-» и «+» нанесены на корпусе. Положительный вывод имеет большую длину. При перепутывании полярности происходит пробой диэлектрика, в результате чего электролит мгновенно испаряется и корпус разрывает. Диэлектриком является бумага, пропитанная электролитом. Современные корпуса сверху вдавлены и рассечены крестом. При взрыве распадается не весь, а только верхняя часть. Учитывая специально ослабленные элементы, при неисправности видно вспучивание верхней части.

Неполярные конденсаторы

Отличить визуально неполярный от полярного просто — у него не будет маркировки полярности на корпусе. У неполярных материал диэлектрика другой. Состоит из керамики или стекла. Ток саморазрядки намного меньше, учитывая большую диэлектрическую сопротивляемость, чем у бумаги. Ток утечки тем ниже, чем выше сопротивляемость диэлектрической перегородки.

Соблюдать полярность при включении в схему совсем необязательно. Иногда такие кондеры изготавливают очень маленькими и включают в схему в больших количествах.

Емкость деталей небольшая — от микрофарадов до пикофарадов.

Алгоритм диагностики мультиметром

Тестирование конденсаторов рекомендуется проводить после их изъятия из электроцепи. Таким образом достигаются более верные показатели.

Центральным показателем конденсаторов является способность пропускать только ток переменного характера. Постоянный же ток он способен пропускать лишь небольшой промежуток времени и исключительно в начале процесса. Сопротивление здесь напрямую зависит от ёмкости.

Как произвести тестирование полярного конденсатора

Для диагностики элемента мультиметром, потребуется обеспечить ёмкость, которая не будет превышать показатель равный 0,25 мкФ.

Алгоритм проверки неисправностей конденсатора при помощи мультиметра следующий:

1. Потребуется взять электрический компонент за ножки и закоротить его каким-то предметом из металла, например, это может быть пинцет или отвёртка. Это надлежит сделать для разрядки элемента. Искры, которые появятся при этом, дадут знать, что разряд произошел.
2. Затем надлежит установить переключатель мультиметра в режим замера данных сопротивления или на прозвонку.
3. Далее следует прикоснуться щупами к выводам конденсатора, при этом следует учитывать их полярность, то есть к минусовой ножке подвести щуп чёрного цвета, а к плюсовой — красного. При этом происходит выработка постоянного тока, поэтому через определённый отрезок времени можно ожидать минимальное сопротивление электрического компонента.

В то время, когда щупы располагаются на вводах конденсатора, происходит его подзарядка. Продолжает повышаться сопротивление пока не достигнет максимального уровня.

Если при соединении со щупами прибор начинает пищать, а стрелка его склоняет к нулевой отметке, то это говорит о наличии короткого замыкания. Оно и вывело из строя работу конденсатора. При указании стрелки на единицу, можно предположить, что в конденсаторе произошёл внутренний обрыв. Подобные элементы можно признать испорченными и заменить. Если на приборе, спустя некоторое время, единица высвечивается, то деталь в порядке.

Важно сделать измерения таким образом, чтобы на их качество не повлияло неправильное поведение. Запрещается в продолжении диагностики прикасаться руками к щупам

Человеческое тело имеет небольшой показатель сопротивления, поэтому соответствующие данные утечки будут превышать его многократно.

Ток последует по пути наименьшего сопротивления и обойдёт конденсатор. Таким образом мультиметр представит ложный результат измерений. Можно разрядить электрический компонент благодаря лампе накаливания. В подобном случае процесс станет идти более плавным образом.

Разрядку необходимо производить в обязательном порядке, тем паче, если элемент является высоковольтным. Это делают из-за соблюдения норм безопасности, а также, чтобы сам прибор остался в рабочем состоянии. Его способно привести в негодность остаточное напряжение.

Неполярный конденсатор и его диагностика

Такого рода элементы проверить с помощью мультиметра ещё легче. Вначале на самом приборе проставляют предельный показатель измерения на мегаомы. Затем прикладывают щупы. Если данные на приборе будут менее 2 Мом, то это показатель неисправности конденсатора.

В период подзарядки элемента с помощью мультиметра можно продиагностировать его работоспособность, когда ёмкость колеблется от 0,5 мкФ. Если показатель меньше, то измерения будут незаметны на приборе. Когда требуется протестировать элемент менее 0,5 мкФ на мультиметре, то это можно сделать, если будет короткое замыкание между обкладками.

При исследовании неполярного конденсатора, у которого напряжение выше 400 В, то это возможно выполнить при зарядке его от источника, ограждённого от к.з. автоматическим выключателем. По порядку с конденсатором соединяют резистор, сопротивление его должно быть предусмотрено свыше 100 Ом., что ограничит мощность первичного токового броска.

Возможно определить работоспособность конденсатора и другим способом, например, протестировав его на искру. Заряжают электрический компонент до рабочей ёмкости, а потом выводы закорачивают при помощи металлической отвёртки, у которой имеется изолированная ручка. По мощности разряда делают вывод о работоспособности компонента.

До зарядки, а также через время после неё, следует измерить на ножках детали показатели напряжения. Существенным является способность заряда продолжительное время сохраняться. Затем потребуется разрядка конденсатора с помощью резистора, благодаря которому он и производил зарядку.

Виды конденсаторов и их неисправности

Если необходима проверка конденсатора на схеме тестером, то необходимо знать какие есть на сегодняшний виды этих электронных компонентов. Конденсаторы могут быть неполярными (керамические) и полярными (электролитические). Принцип работы всех «кондёров» заключается в том, что элемент способен накапливать некоторый электрический заряд, что возможно при подключении к источнику тока.

Виды конденсаторов и возможные варианты неисправностей

Конденсаторы полярные

Определить какой вид устройства перед вами достаточно просто, уже название вам дает подсказку, что «полярные» должны иметь полярность, то есть иметь (+ плюс) и (- минус). Их подключение в электросхему строго регламентировано в соответствие полярности. Плюс подключается к плюсу, минус к минусу. При нарушении этого правила — конденсатор не будет работать, а вместе с ним и вся схема.

Все полярные конденсаторы заполнены электролитом (твердым или жидким), поэтому их классифицируют как электролитические. Их физические параметры (емкость) находится в следующих параметрах 0.1 ÷ 100000 мкФ.

Конденсаторы неполярные

Неполярные конденсаторы, как вы уже поняли, не имеют полярности и не требуют строгого соблюдения условий подключений. У них нет ни плюса, ни минуса. Роль диэлектрика у них могут выполнять: бумага, стекло, керамика и слюда. Их физические параметры (емкость) незначительна и находится в следующем диапазоне (от нескольких микрофарад до нескольких пикофарад).

Очень важно знать к какому типу относится радиоэлемент, так как для каждого типа применима своя проверка мультиметром. Это очень важный момент

Наиболее частые неисправности конденсаторов:

• короткое замыкание между обкладками, в следствии повреждения или перегрева — неисправность выявляется любым тестером в режиме прозвона;
• полная потеря ёмкости — у конденсаторов с большой ёмкостью неисправность выявляется просто, а для элементов менее 500 пФ необходимо оборудование;
• частичная потеря ёмкости — керамические и пленочные конденсаторы могут получить эту неисправность в результате механического повреждения;
• низкое сопротивление утечки (элемент «не держит» заряд) — этот дефект свойственен, в основном, электролитическим конденсаторам.

Перед тем, как проверить конденсатор, необходимо его разрядить. Особенно это касается элементов с большой емкостью и высоким напряжением, иначе можно испортить тестер. Низковольтные конденсаторы с малой емкостью можно просто закоротить обычной отверткой. Конденсаторы с емкостью от 100 мкФ разряжать следует уже через резистор сопротивлением 5-20 КОм и мощностью 1 – 2 Вт.

При разрядке элемента постарайтесь не касаться оголенных контактов руками. Резистор следует зажать щипцам или плосками в изоляции и с помощью него закоротить на несколько секунд выводы конденсатора, чтобы убрать с обкладок остаточный заряд. После этого можно смело проверять мультиметром конденсатор на работоспособность, а для этого есть масса способов, о которых мы расскажем далее.

Подготовка к проверке

Конденсаторы — неизменный элемент каждой схемы, а их повреждение чаще всего связано с завершением ресурса.

Некоторые устройства банально «высыхают», из-за чего уменьшается их емкость. Это сказывается на форме сигнала, работе цепи и других параметрах.

Чтобы выявить проблему на раннее стадии, проводится проверка элементов.

Как разрядить конденсатор перед проверкой

Разряд производится следующим образом:

1. Для конденсаторов емкостью до 100 мкФ — замыканием контактов на выходе отверткой, утконосами или другим инструментом.
2. При большей емкости (от 100 мкФ) и более, а также при напряжении выше 63 В нужно использовать сопротивление от 5 до 20 кОм с мощностью от 1 до 2 Вт. Для разряда достаточно подключить выводы с резистора на выход емкости на несколько секунд.

Подбор мультиметра для проверки конденсатора

Важный шаг перед проведением проверки — подготовка необходимого инструмента.

Лучшее решение — применение специального прибора для измерения емкости, а именно LC-метра или измерителя индуктивности.

Более простым вариантом является покупка универсального измерительного прибора.

На рынке можно найти большой выбор стрелочных и электронных мультиметров.

Первые считаются более понятными в интерпретации значений, а вторые — точными и удобными в применении.

При выборе необходимо смотреть на наличие нескольких пределов измерений емкости. Чаще всего прибор позволяет проводить измерения на уровне 20 и 200 нФ, 2, 20 и 200 мкФ.

Верхний предел небольшой, если учесть наличие конденсаторов на 10 000 мкФ и выше.

После выбора мультиметра его нужно подготовить:

1. Переведите тумблер в позицию измерения или «сигнал».
2. При использовании стрелочного прибора проверьте, чтобы стрелка находилось на 0-й отметке. Для регулировки используйте специальный регулятор в центре внизу устройства.

Как проверить конденсатор мультиметром?

Современная промышленность выпускает большое разнообразие моделей приборов для измерения электрических параметров – мультиметров. Они бывают как с аналоговой стрелочной индикацией, так и с жидкокристаллическим дисплеем. Приборы с ЖК дисплеем дают более точные измерения и удобны в использовании. Стрелочные индикаторы предпочитают из-за более плавного перемещения стрелки.

Перед проверкой накопителей энергии, их необходимо выпаять из схемы, чтобы избежать влияния на показания других радиотехнических элементов.

Конденсаторы разделяют на полярные и неполярные. К полярным относятся все электролитические. Они включаются в электрическую схему строго с соблюдением полярности. К неполярным – все остальные. Неполярные впаиваются в схему без соблюдения полярности.

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Виды конденсаторов по типу диэлектрика:

• вакуумные;
• с газообразным диэлектриком;
• с неорганическим диэлектриком;
• с органическим диэлектриком;
• электролитические;
• твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

• Электрический пробой. Обычно вызван превышением допустимого напряжения.
• Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
• Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

В данном случае присутствует протечка электролита

Проверяем конденсатор мультиметром в режиме омметра

Для примера мы свами выполним проверку четырех конденсаторов: два полярных (диэлектрических) и два неполярных (керамических).

Но перед проверкой мы должны обязательно разрядить конденсатор, при этом достаточно замкнуть его контакты  при помощи любого металла.

Для того чтобы перейти в режим (омметра) сопротивления, мы перемещаем переключатель в группу измерения сопротивления, для того чтобы установить наличие обрыва или короткого замыкания.

Итак, первым делом проверим полярные кондиционеры (5.6 мкФ и 3.3 мкФ), установленных ранее у неработающих энергосберегающих лампочек

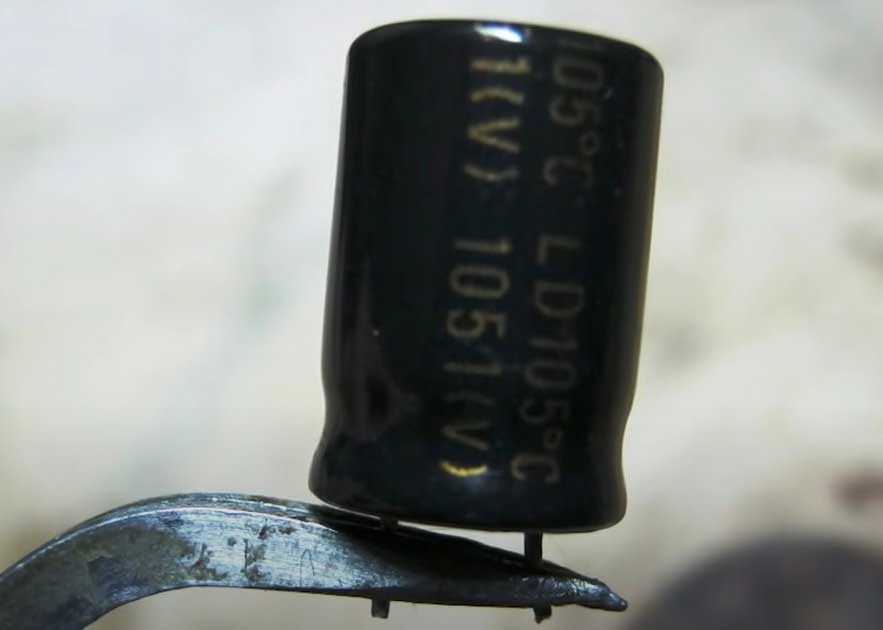

Разряжаем конденсаторы путем замыкания их контактов обычной отверткой. Вы можете использовать, удобный для вас, любой другой металлический предмет. Главное чтобы к нему плотно прилегали контакты. Это позволит нам получить точные показания прибора.

Следующим шагом выставляем переключатель на шкалу 2 МОм и соединяем контакты конденсатора и щупы прибора. Далее наблюдаем на дисплее быстро увиливающие параметры сопротивления.

Вы спросите меня, в чем дело и почему на дисплее мы наблюдаем «плавающие показатели» сопротивления? Это объяснить довольно просто, поскольку питание прибора (батарейка) имеет постоянное напряжение и за счет этого происходит зарядка конденсатора.

С течением времени конденсатор все больше и больше накапливает заряд (заряжается), тем самым увеличивая сопротивление. Емкость конденсатора влияет на скорость зарядки. Как только конденсатор получит полную зарядку, значение его сопротивления будет соответствовать значению бесконечности, а мультиметр на дисплее покажет «1». Это параметры рабочего конденсатора.

Нет возможности показать картинку на фотографии. Так для следующего экземпляра емкостью 5.6 мкФ,  показатели сопротивления начинаются с 200 кОм и плавно возрастают до тех пор, пока не преодолеют показатель 2 МОм. Эта процедура не занимает более -10 сек.

Для следующего конденсатора емкостью 3.3 мкФ происходит все аналогично, но время процесса занимает менее — 5 сек.

Проверить следующую пару неполярных конденсаторов можно точно также по аналогии с предыдущими конденсаторами. Соединяем щупы прибора и контакты, следим за состоянием сопротивления на дисплее прибора.

Рассмотрим первый «150nК». Вначале его сопротивление несколько снизится примерно до 900 кОм, затем следует его плавное увеличение до определенной отметки. Время процесса занимает — 30 сек.

При этом на мультиметре модели МБГО переключатель устанавливаем на шкалу 20 МОм (сопротивление приличное, очень быстро идет зарядка)

Процедура классическая, снимаем заряд при помощи замыкания контактов отверткой:

Смотрим на дисплей, отслеживая показатели сопротивления:

Делаем вывод, что в результате проверки все представленные конденсаторы исправны.

Метод проверки конденсаторов цифровым мультиметром

Протестировать конденсатор с помощью обычной цэшки так же просто. Сначала убедитесь, что конденсатор разряжен. Установите селектор на омы (как минимум 1000 Ом или 1 КОм). Подключите измерительные щупы к клеммам конденсатора. Цифровой счетчик покажет некоторые цифры на секунду

Обратите внимание на показания. И тут же он вернется к значению разрыва (OL или 1

В зависимости от модели мультиметра). Так следует сделать несколько раз, и если мультиметр сначала показывает какое-то значение, а затем показывает разрыв, то все в порядке. Если значение зафиксировано и не меняется, то конденсатор, скорее всего, вышел из строя.

Проверка мультиметром

При помощи мультиметра проверяют два параметра конденсатора: внутреннее сопротивление и емкость.

Внутреннее сопротивление (проверка на пробой и обрыв цепи)

Мультиметр переводят в режим измерения сопротивления путем установки переключателя в сектор «Ω» на верхнюю позицию — у разных моделей это 2 или 20 МОм.

Далее касаются щупами выводов конденсатора. Если тот исправен, происходит следующее:

• вначале мультиметр показывает низкое сопротивление — конденсатор заряжается подаваемым на щупы напряжением;
• по мере увеличения заряда в конденсаторе, сопротивление постепенно возрастает и в конце концов достигает очень высокой величины: на дисплее — значение свыше 2 МОм или «1» (символ бесконечности).

Иное поведение прибора свидетельствует о неисправности элемента, когда сопротивление:

1. оказалось ниже 2 МОм: конденсатор пробит (появилась проводимость в диэлектрике между обкладками);
2. сразу стало бесконечно большим: обрыв вывода.

Конденсаторы делятся на два типа: полярные и неполярные. Первые чувствительны к полярности измерений и если ее перепутать, подав на «минусовый» вывод положительный потенциал, а на «плюсовой» — отрицательный, выходят из строя. «Минусовый» вывод распознают по отметке в виде «птички» на корпусе конденсатора.

В мультиметре потенциалы распределяются так:

• порт «COM» — отрицательный: по негласному правилу сюда включают черный щуп;
• порт «V/ Ω» — положительный: принято включать красный щуп.

При измерении сопротивления неполярного конденсатора полярность можно поменять. Элемент перезаряжается и показания на мультиметре снова возрастают от малых величин до 2 МОм и более.

При наличии заведомо исправного конденсатора той же марки, состояние исследуемого проверяют методом сравнения:

• замеряют сопротивление исправного конденсатора;
• то же самое выполняют для исследуемого элемента;
• сравнивают скорость изменения показаний на мультиметре.

Для этого метода более подходит аналоговый (стрелочный) тестер: плавно отклоняющаяся стрелка четко отражает изменение сопротивления в режиме реального времени.

Конденсатор проверяется в разряженном состоянии, иначе возможна электротравма или повреждение мультиметра.

Способ разряда зависит от емкости:

• малая (низкое напряжение): закорачивают выводы отверткой;
• большая (высокое напряжение): замыкают выводы резистором сопротивлением 10 кОм.

Резистор удерживают инструментом с изолированными ручками.

Емкость

Измерение емкости возможно при наличии в мультиметре специальной функции. У таких приборов на лицевой панели имеется сектор «CX».

Конденсатор подключается двумя способами:

1. у некоторых моделей имеются разъемы для щупов с пометкой «CX»;
2. у других в сектор «CX» выведены две контактные площадки с пометками «+» и «-».

При контакте щупов или площадок с выводами конденсатора на дисплее отображается значение емкости. Полученные данные сравнивают с числовым показателем, указанным на корпусе конденсатора, после чего делают вывод о его пригодности.

Мультиметр

Переключатель должен быть установлен в секторе «CX» на позиции с ближайшим большим значением по отношению к ожидаемой емкости. Обычно в секторе имеется 5 позиций со данными от 20 нФ до 200 мкФ.

Данный способ контроля не подходит для конденсаторов емкостью менее 0,25 мкФ. Их проверяют специальным устройством — LC-метром.

При отсутствии функции определения емкости, конденсатор проверяют так:

1. Заряжают его от источника постоянного тока. Напряжение источника — примерно вдвое меньше напряжения конденсатора. Для элемента на 25 В достаточно источника на 9 – 12 В.
2. Выждав несколько секунд, чего обычно достаточно для полной зарядки, радиодеталь отключают от питания и мультиметром замеряют напряжение на ее выводах.

Измеритель настраивается следующим образом:

• черный щуп включен в порт «COM»;
• красный — в порт «V/Ω»;
• переключатель: в сектор измерения постоянного напряжения («DCV» или «V-») на позицию с ближайшим большим значением относительно ожидаемого напряжения конденсатора.

Важно успеть прочитать первые показания, поскольку напряжение постепенно будет снижаться — конденсатор разряжается через мультиметр.

Возможные поломки

Поломка радиосхемы или электрического двигателя свидетельствует о неисправности элементов. В то время, как неисправность самого конденсатора часто бывает вызвана следующими причинами:

1. Замыканием двух обкладок. Происходит это в результате повышенного напряжения на выводах. Получается, что фрагмент цепи, который должен «разорваться» конденсатором, остается замкнутым.
2. Нарушение целостности внутренней цепочки компонента. Произойти это может при сильном ударе или напряжении, из-за чего случится вибрация. Тем не менее, часто причиной является брак во время производства. Получается, что в радиосхеме отсутствует конденсатор, а имеется только разорванная цепочка.
3. Утечка тока в недопустимых пределах. Происходит это из-за нарушения целостности изоляционного слоя пластинок. Это приводит к тому, что они не могут сохранять заряд.
4. Резкое падение номинальной емкости. Причиной такой проблемы тоже является утечка тока или же брак во время производства. В итоге, радиосхема работает с перебоями или не функционирует совсем.

Видео – Проверка неисправностей конденсаторов

https://youtube.com/watch?v=MGBmC2Tp0SM

Электролитические компоненты еще отличаются другим недостатком – превышением  преобразования сопротивления. Получается, что во время работы в радиосхемах такие конденсаторы не улавливают импульсивные сигналы.

Что такое конденсатор?

Если взглянуть на статистику, то больше половины рекомендаций по ремонту оборудования связано с неисправностью такого элемента, как конденсатор. Этот прибор составляет большое количество различных электросхем. Принцип функционирования сводится к поэтапному накоплению электроэнергии с различным потенциалом между обкладками и последующим быстрым разрядом.

Существует большое количество конденсаторов, которые отличаются между собой по габаритам и другим параметрам

Выделяют два наиболее известных типа конденсаторов, которые устанавливаются в современных схемах:

1. Полярные (электролитические). Такое название они получили потому, что при подключении в схему требуется задать определенную полярность: «плюс» к «плюсу», а «минус» к «минусу».
2. Неполярные. К этой группе относятся любые другие варианты конденсаторов.

Общепринятое обозначение этого элемента на схемах отчетливо показывает его принцип работы.

Расположенные на расстоянии обкладки (пластинки) обладают свойством накопления зарядов

Строение этого электронного компонента простое – он состоит из двух покрытых изоляционным слоем обкладок, которые проводят ток. С целью изоляции используют всевозможные материалы и компоненты, которые не проводят электричество: кислород, пластинки из керамики, специальную целлюлозу, фольгу.

По внешнему виду такие элементы отличаются миниатюрным размером при внушительной емкости, поэтому в процессе работы с ними следует соблюдать технику безопасности.

Принцип функционирования

Работа такого элемента, как конденсатор, основывается на том, что находясь в электрической схеме, он способствует накоплению зарядов. Это необходимо только в тех схемах, где происходит распределение составляющих тока (переменный ток). В то время как в схемах с постоянным током конденсатор не сможет накапливать энергию.

Где применяется?

Устанавливают конденсаторы различных видов в радиосхемы и бытовые приборы. Как правило, эти устройства имеют небольшую емкость, поэтому их неисправность не провоцирует тяжелых последствий.

Конденсаторы имеются в электросхемах различных приборов

Крупногабаритные конденсаторы составляют различные электрические двигатели, где являются элементами пуска. В данном случае они отличаются большим номиналом и такой же емкостью.
