Как проверить диод не выпаивая. как проверить диод мультиметром

Плюсы и минусы

При работе с устройствами, включающими в себя диод Шоттки, следует учитывать их положительные и отрицательные стороны. Если подключить его в качестве элемента электрической цепи, он будет прекрасно удерживать ток, не допуская его больших потерь.

К тому же, металлический барьер обладает минимальной емкостью. Это значительно увеличивает износостойкость и срок службы самого диода. Падение напряжения при его использовании минимально, а действие происходит очень быстро — стоит только провести подключение.

Однако большой процент обратного тока является очевидным недостатком. Поскольку многие электроприборы обладают высокой чувствительностью, нередки случаи, когда небольшое превышение показателя, всего лишь на пару А, способно надолго вывести прибор из строя. Также, при небрежной проверке напряжения полупроводника, может произойти утечка самого диода.

Простая проверка транзисторов

При ремонте бытовой радиоаппаратуры возникает необходимость проверить исправность полупроводниковых транзисторов без выпаивания их из схемы. Один из способов такой проверки — измерение омметром сопротивления между выводами эмиттера и коллектора при соединении базы с коллектором (рисунок №3, а) и при соединении базы с эмиттером (рисунок №3,б).

Рисунок №3 – Иллюстрация проверки транзисторов

При этом источник коллекторного питания отключается от схемы. При исправном транзисторе в первом случае омметр покажет малое сопротивление, во втором — порядка нескольких сотен тысяч или десятков тысяч Ом.
Проверка транзисторов, не включенных в схему, на отсутствие коротких замыканий производится измерением сопротивления между их электродами. Для этого омметр подключают поочередно к базе и эмиттеру, к базе и коллектору, к эмиттеру и коллектору, меняя полярность подключения омметра.
Поскольку транзистор состоит из двух переходов, причем каждый из них представляет собой полупроводниковый диод, проверить транзистор можно так же, как проверяют диод.
Для проверки исправности транзисторов омметр подключают к соответствующим выводам транзистора (на рисунке № 4 показано, как измеряют прямое и обратное сопротивления каждого из переходов транзистора).

Рисунок №4 – Проверка транзистора с помощью омметра

У исправного транзистора прямые сопротивления переходов составляют 30—50 Ом, а обратные — 0,5—2 МОм. При значительных отклонениях от этих величин транзистор можно считать неисправным.
При проверке ВЧ транзисторов напряжение батареи омметра не должно превышать 1,5 В, а для более тщательной проверки транзисторов используются спе¬циальные приборы.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/

Тестирование варикапов

В отличие от обычных диодов, у варикапов p-n переход обладает непостоянной емкостью, величина которой пропорциональна обратному напряжению. Проверка на обрыв или замыкание для этих элементов осуществляется также, как у обычных диодов. Для проверки емкости потребуется мультиметр, у которого есть подобная функция.

Демонстрация проверки варикапа

Для тестирования потребуется установить соответствующий режим мультиметра, как показано на фото (А) и вставить деталь в разъем для конденсаторов.

Как правильно заметил один из комментаторов данной статьи, действительно, определить емкость варикапа, не оперируя номинальным напряжением невозможно. Поэтому, если возникла проблема с идентификацией по внешнему виду, потребуется собрать простую приставку для мультиметра (повторюсь для критиков, именно цифрового мульти метра с функцией измерения емкости верки конденсаторов, например UT151B).

Приставка к мультиметру для измерения емкости варикапа

Обозначения:

• Резисторы: R1, R2 -120 кОм (да, два резистора, да последовательно, нет одним заменить нельзя, паразитную емкость, далее без комментариев); R3 – 47 кОм; R4 – 100 Ом.
• Конденсаторы: С1 – 0,15 мкФ; С2 – 75 пФ; С3 – 6…30 пФ; С4 – 47 мкФ га 50 вольт.

Устройство требует настройки. Она довольно проста, собранное устройство, подключается к измерительному прибору (мультиметр с функцией измерения емкости)

Питание должно подаваться со стабилизированного источника питания (важно) с напряжением 9 вольт (например, батарея Крона). Меняя емкость подстрочного конденсатора (С2) добиваемся показания на индикаторе 100 пФ

Это значение мы будем вычитать от показания прибора.

Данный вариант неидеален, необходимость его практического применения вызывает сомнения, но схема наглядно демонстрирует зависимости емкости варикапа от номинального напряжения .

Диод Шоттки в ВЧ цепях

Также диоды Шоттки обладают быстрой скоростью переключения. Это значит, что мы можем использовать их в высокочастотных (ВЧ) цепях.

Итак, возьмем генератор частоты и выставим синус частотой в 60 Гц

Возьмем диод 1N4007 и диод Шоттки 1N5817. Подключим их по простой схеме однополупериодного выпрямителя

и будем снимать с них показания

Как вы видите, оба они прекрасно справляются со своей задачей по выпрямлению сигнала на частоте в 60 Гц.

Но что будет, если мы увеличим частоту до 300 кГц?

Ого! Диод Шоттки более-менее справляется со своей задачей, что нельзя сказать о простом диоде 1N4007. Простой диод не может справиться со своей задачей не пропускать обратный ток, поэтому на осциллограмме мы видим отрицательный выброс

Отсюда можно сделать вывод: диоды Шоттки рекомендуется использовать в ВЧ цепях.

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

• Установить переключатель тестера в режим проверки диодов.
• Подключить щупы мультиметра к контактам проверяемого элемента.

При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

• Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
• Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.

Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Как проверить диодный мост

Иногда имеется ситуация, когда нужно проверить на работоспособность диодный мост. Он имеет вид сборки, состоящей из четырех полупроводников. Они соединяются таким образом, чтобы переменное напряжение, подаваемое к двум из четырех спаянных элементов, переходило в постоянное. Последнее снимается с двух других выводов. В результате происходит выпрямление переменного напряжения и перевод его в постоянное.

По сути, принцип проверки в этой ситуации остается таким же, как было описано выше. Единственной особенностью тут является определение, к какому выводу будет подключен измерительный прибор. Здесь имеется четыре варианта подключения, которые следует «прозвонить»:

• выводы 1 – 2;
• выводы 2 – 3;
• выводы 1 – 4;
• выводы 4 – 3;

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

1. При подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;
2. Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт
3. При подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Проверив каждый выход, вы получите четыре результата. Полученные показатели следует оценивать по тому же принципу, что и для отдельного полупроводника.

Обратная проверка

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене. Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.

При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше.

Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.

Два диода Шоттки.

Другие способы проверки

Кроме мультиметра, проверку светодиодов можно выполнить с помощью батарейки. Оптимальный вариант — батарейка типа CR2032, которая используется в материнской плате компьютера. Ее напряжение составляет 3 В, этого достаточно для большинства светодиодов.

Возможно использование 4,5 или 9В батареек, но в таких случаях понадобится подключать балластное сопротивление, дающее падение напряжения до безопасных размеров. Для «Кроны» понадобится 750 Ом, для батареек 4,5В — 150-200 ОМ.

Светодиодную ленту можно проверить батарейкой на 12 В. Такие есть в пультах, дверных радиозвонках. Присоединяя контакты ленты к соответствующим полюсам батарейки, определяют участки с перегоревшими элементами. Не менее проблемными элементами являются участки соединения отдельных частей светодиодной ленты — коннекторы, которые окисляются и перестают проводить ток. Прежде, чем приступить к прозвонке, надо проверить их состояние — возможно, проблема кроется в них.

Как проверить подручными материалами?

Также можно испытать исправность СД, применив led-tester, в способе работы которого используется принцип подачи питания на светодиод батарейки крона или нескольких пальчиковых, имеющих параллельное соединение.

Ненужное зарядное устройство может послужить вам для проверки неисправности LED. Для создания такого тестера для проверки светодиодов вам придется отсечь штекер подсоединения к телефону и зачистить контакт. Используя красный провод в качестве плюса, подключите его к аноду, а черный (минус) подсоедините к катоду. В случае достаточного напряжения светодиод загорится.

Для испытания более мощных диодов вам может послужить обычный фонарик, точнее, его зарядное устройство. С его помощью можно проверить исправность светодиодных ламп или светодиодную ленту.

Инструкция по проверке

В ответ на вопрос, как проверить диод мультиметром, не выпаивая, необходимо уточнить, чтобы успешно его проверить, как и стабилитрон, необходимо взять его и мультиметр, сделать прозвонок. Как правило, многие из устройств оснащены функцией диодной проверки. По инструкции она выглядит таким образом:

1. Все, что нужно, это перевести регулятор на функцию проверки, взять концы мультиметра и присоединить их к диодной сборке. К знаку минус нужно поднести анод, а к знаку плюс – катод. Нередко это просто белые и красные полосы соответственно.
2. Затем появятся значения порогового напряжения и значение с показаний проверки.

Обратите внимание! В ходе проверки выпрямительного светодиода шотка или schottky прикасаться руками к одному из зарядов нельзя, поскольку корректными показания в таком случае не будут. В ходе первого определения нужно повторить процедуру в противоположном порядке

Так, анод нужно поместить к знаку плюс, а катод – минус. При таком подключении на мультиметр поступит цифра 1. Это значит, что ток не течет. Все под защитой.

Стоит отметить, что более подробная инструкция со схемами, ответами на популярные вопросы о светодиодных узких супрессорах и предупреждениях дана в инструкции к каждому мультиметру.

Проверка на исправность полупроводниковых элементов

Чтобы проверить полупроводниковые элементы на исправность, необходимо воспользоваться цифровым измерительным мультиметром с крышкой и большим функционалом. Большинство из них оснащены подобной функцией прозвона моста и генератора, поэтому сделать процедуру проверки может каждый желающий. Все что нужно, это прозвонить с помощью многофункционального мультиметра свободный диод, установить регуляторную ручку на измерительном приборе и нажать кнопку с данным обозначением на управленческой приборной панели. Далее необходимо подключить соответствующий красный щуп к аноду, а черный к катоду. Только так прибор измерит все правильно.

Обратите внимание! Понять, где анод, а где катод, несложно, прочитав описание к модели мультиметра, или воспользоваться помощью электронщика. Как правило, на каждом проводке имеется своя маркировка, благодаря которой понять, где что находится, очень просто в конкретной ситуации

В результате должно получиться пороговое прямое напряжение. Если есть повреждение какого-то элемента, то на панели появится ноль напротив того электрода, который будет подключен, или цифра выше или ниже допустимой.

В ответ на то, как проверить диодную сборку мультиметром, если специального режима в мультиметре нет, можно указать, что необходимо собрать схему: соединить источник питания с резистором и проверяемым полупроводником. Затем подключить элемент анода к резистору, а катод к источнику питания. Далее следует нажать пуск и посмотреть, в каком состоянии находится полупроводниковый элемент. Как и в прошлом случае, исправный элемент измерителем будет выдавать прямое напряжение.

Проверка мультиметром без выпаивания

Без выпаивания мультиметром можно проверить электроды. Все что нужно, это выбрать на устройстве сопротивляющий измерительный режим с диапазоном в 2 кОм. Затем стандартно нужно присоединить красный проводок к части анода, а черный к части катода. Так будет показана цифра напряжения в омах. Как правило, при разрыве цепи измерение получается с цифрой выше допустимого или со значением 0.

Обратите внимание! Важно понимать, что для проверки оборудования и полупроводниковых элементов необходимо полностью действовать в соответствии с представленной к мультиметру инструкцией. Также необходимо понимать важные физические моменты и немного понимать в электронике для составления правильной электрической схемы. В противном случае отсутствие знаний может затруднить работу с мультиметром

В противном случае отсутствие знаний может затруднить работу с мультиметром.

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

• светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
• защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Будет интересно Как своими руками сделать из обычного выключателя проходной

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

• превышение максимально допустимого уровня прямого тока;
• превышение обратного напряжения;
• некачественная деталь;
• нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

• измеряет напряжение;
• определяет сопротивление;
• проверяет провода на предмет наличия обрывов.

Будет интересно Как сделать антенну Харченко для Т2 своими руками

С помощью этого прибора даже можно определить пригодность батарейки.

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

• необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
• при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
• красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
• после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
• делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Стабилитроны

Особняком стоит вопрос о проверке стабилитронов. Проверять их по описанной выше методике нет смысла, разве что можно убедиться в целостности p-n перехода. В отличие от обычного выпрямительного диода, стабилитрон использует обратную ветвь вольтамперной характеристики (ВАХ). Поэтому для исследования стабилизирующих свойств рабочую точку нужно сместить именно на этот участок графика.

Для этого используется простенькая схема из источника питания и токоограничительного резистора. В этом случае мультиметром измеряется не сопротивление перехода, а напряжение, при плавном повышении питающего потенциала.

Стабилитрон считается рабочим, если при повышении напряжения питания разница потенциалов на его электродах остается постоянной и равной заявленной в документации на прибор.

Как проверить диод Шоттки мультиметром ?

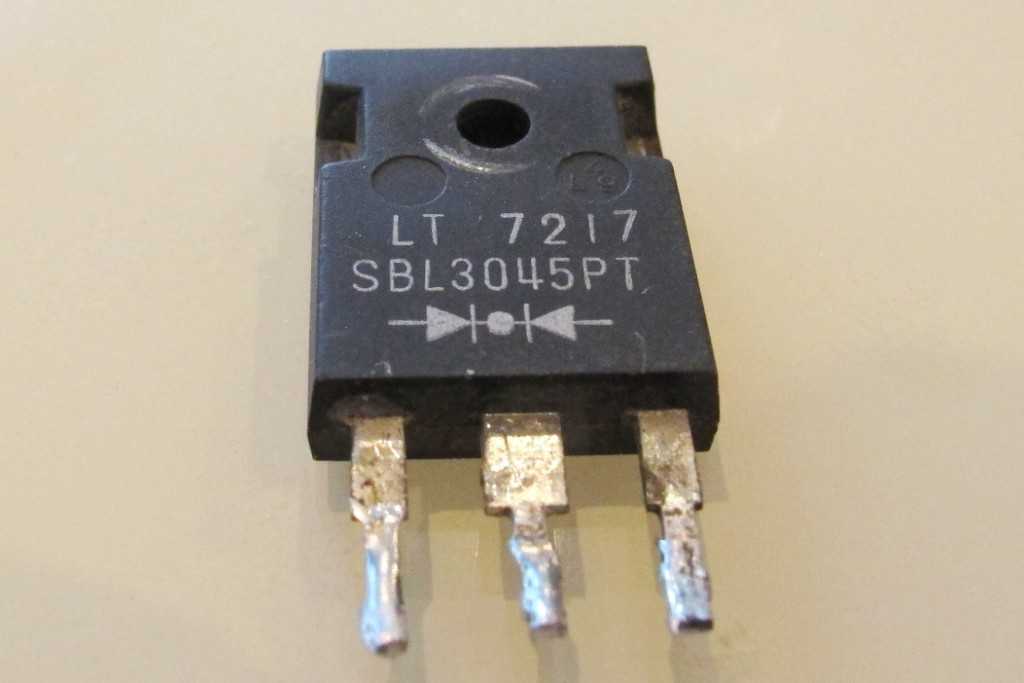

Для наглядности мы , проведем небольшую проверку диода Шоттки SBL3045PT . Этот диод от блока питания ПК , рассчитан производителем до 45 В , 30 А . ( т . е . по 15 А на каждый диод ).

При использовании сдвоенных подобных диодов в выпрямителях необходимо учитывать этот момент , что производитель часто указывает ток на сборку целиком , а не на каждый диод в сборке .

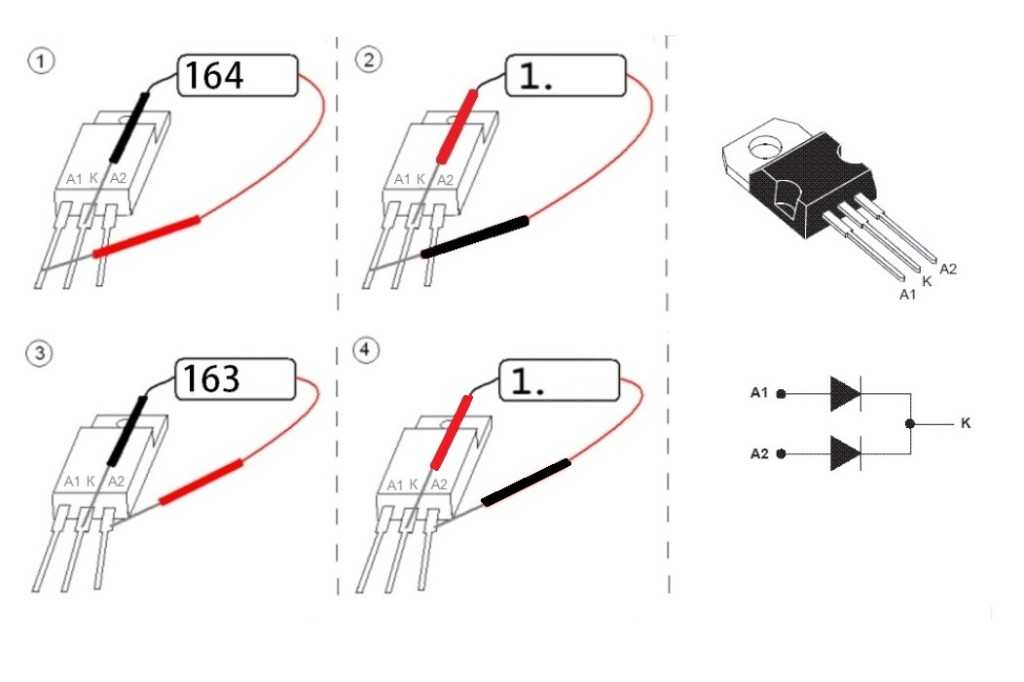

Схематическая проверка сдвоенного диода Шоттки с общим катодом изображена ниже . Мы видим , что поочередно необходимо проверить каждый из двух диодов .

Наглядно продемонстрируем как проверить диод Шоттки мультиметром?

Важно ! При проверке диода можно и важно найти дефекты не только обрыв или пробой. Необходимо пытаться учитывать такой неприятный дефект , как небольшая « утечка »

Если мы производили проверку мультиметром с режимом « диод », и выявили вполне рабочий элемент , но у нас есть подозрение подобную на утечку , тогда необходимо попробовать измерять обратное сопротивление диода , предварительно включив на мультиметре режим омметра . На диапазоне « 20 кОм » мультиметр должен показывать обратное сопротивление диода как бесконечно большое . Но если тестер показывает даже небольшое сопротивление , например , около 2 — 3 кОм , тогда к такому диоду необходимо относиться с большим подозрением и лучше сразу заменить новым .

Одним из самых больших недостатков у диодов Шоттки является то , что они моментально выходят из строя при превышении допустимого напряжения . Учитывая все моменты при самостоятельном ремонте импульсных блоков питания , в случае обнаружения дефектных диодов и после их замены , сразу же необходимо проверять на исправность все силовые транзисторы .

Как проверить диод и светодиод мультиметром? Оказывается, все очень просто. Как раз об этом мы и поговорим в нашей статье.

Как проверить диод мультиметром

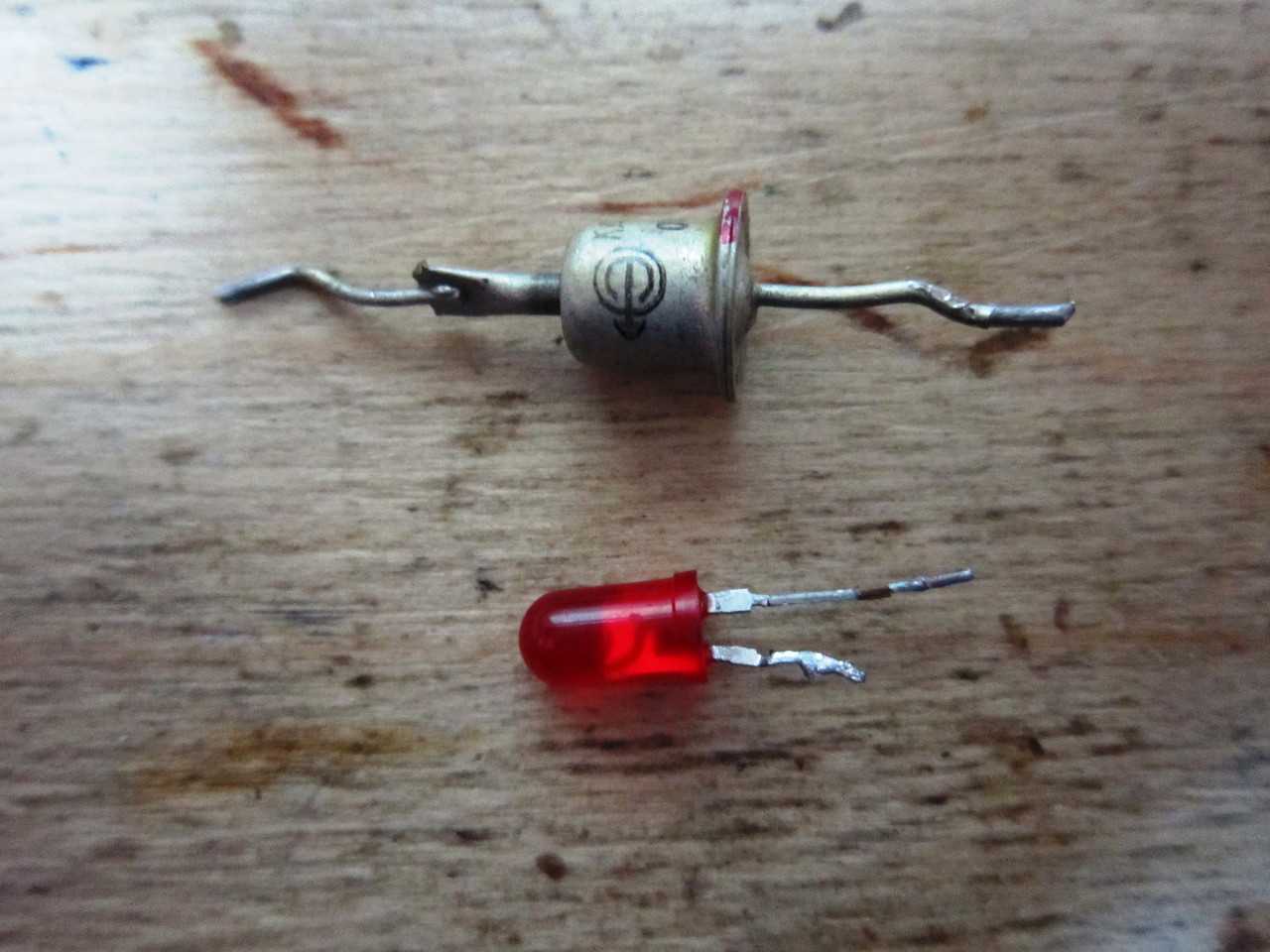

На фото ниже у нас простой диод и светодиод.

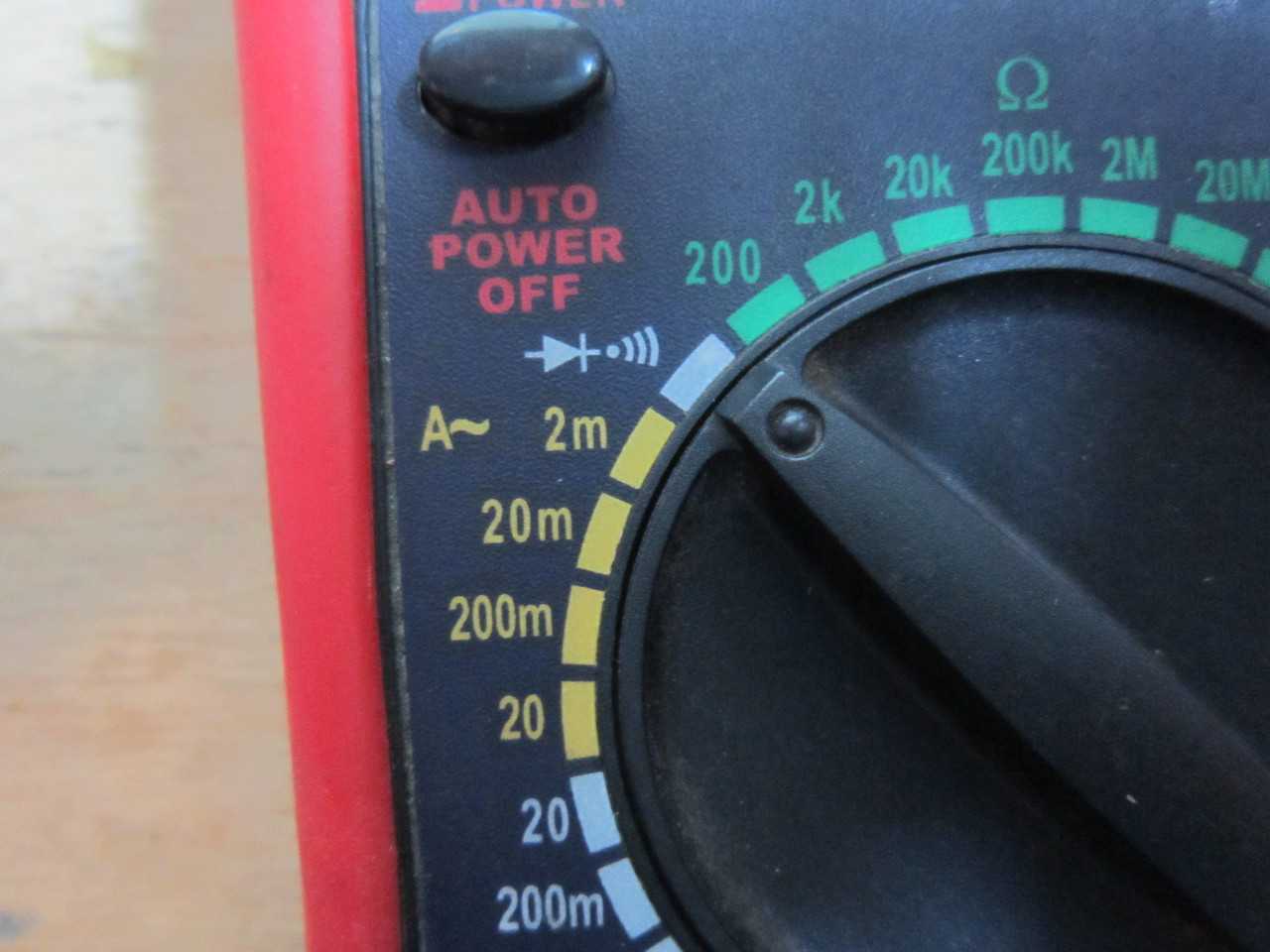

Берем наш мультиметр и ставим крутилку на значок проверки диодов. Подробнее об этом и других значках я говорил в статье как измерить ток и напряжение мультиметром

Хотелось бы добавить пару слов о диоде. Диод, как и резистор, имеет два конца. И называются они катод и анод. Если на анод подать плюс, а на катод минус, то через диод спокойно потечет электрический ток, а если на катод подать плюс, а на анод минус – ток НЕ потечет. Это принцип работы PN-перехода, на котором работают все диоды.

Проверяем первый диод. Один щуп мультиметра ставим на один конец диода, другой щуп на другой конец диода.

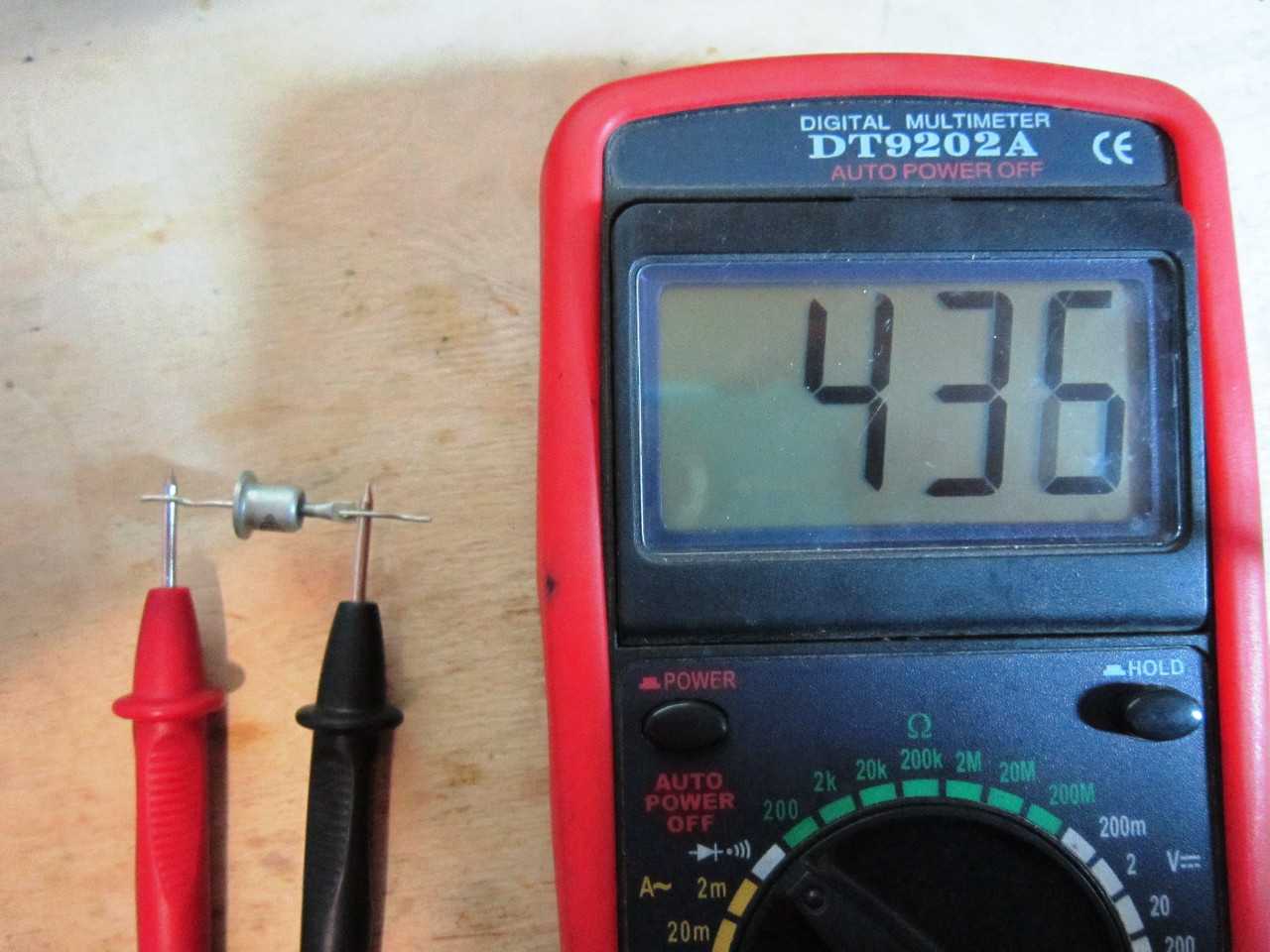

Как мы видим, мультиметр показал напряжение в 436 милливольт. Значит, конец диода, который касается красный щуп – это анод, а другой конец – катод. 436 милливольт – это падение напряжения на прямом переходе диода. По моим наблюдениям, это напряжение может быть от 400 и до 700 милливольт для кремниевых диодов, а для германиевых от 200 и до 400 милливольт.

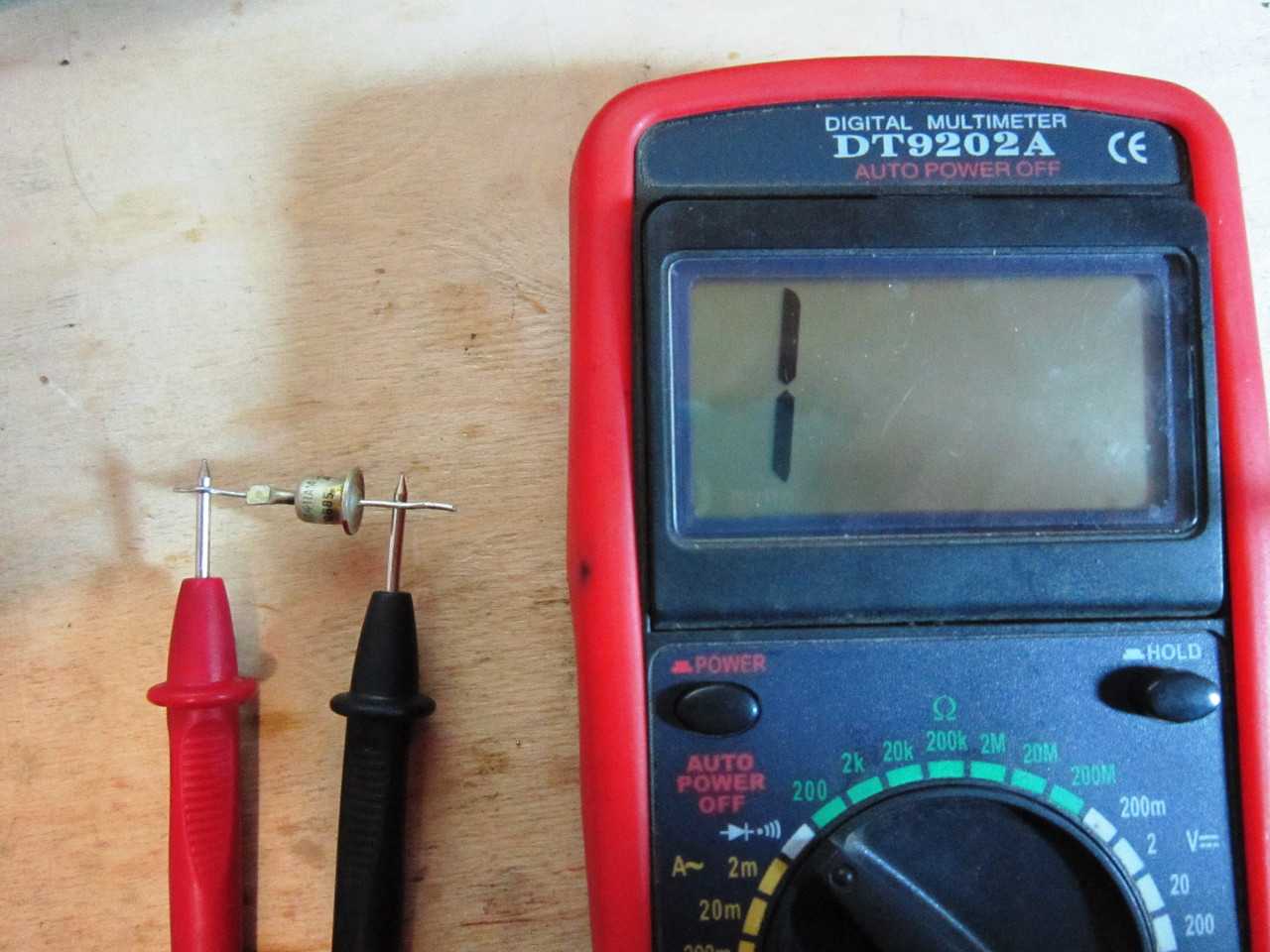

Далее меняем выводы диода местами

Единичка на мультиметре означает, что сейчас электрический ток не течет через диод. Следовательно, наш диод вполне рабочий.

Как проверить светодиод мультиметром

А как же проверить светодиод? Да точно также, как и диод! Вся соль в том, что если мы встанем красным щупом на анод, а черным на катод светодиода, то он будет светиться!

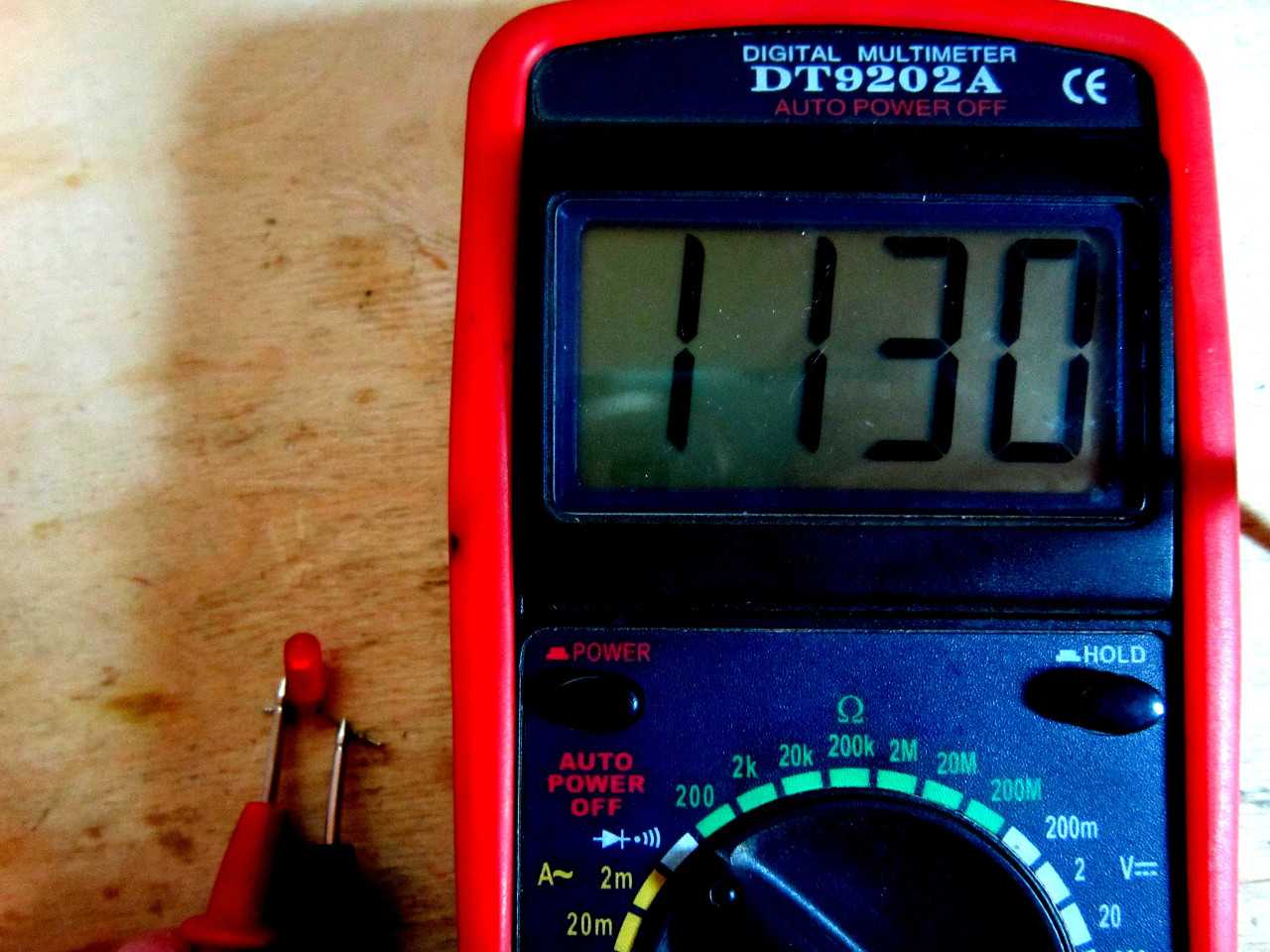

Смотрите, он чуть-чуть светится! Значит, вывод светодиода, на котором красный щуп – это анод, а вывод на котором черный щуп – это катод. Мультиметр показал падение напряжения 1130 милливольт. Для светодиодов это считается нормально. Оно также может изменяться, в зависимости от “модели” светодиода.

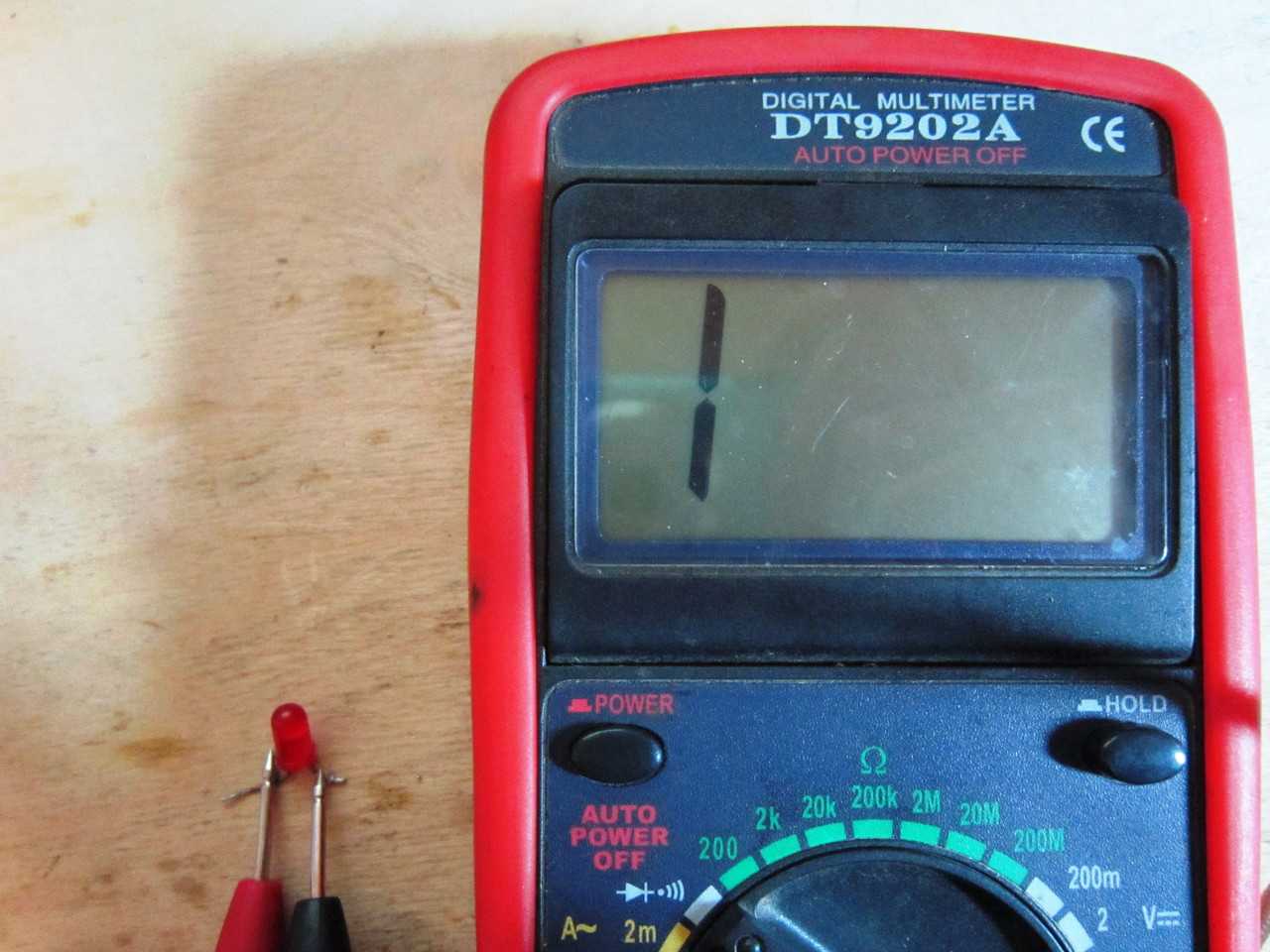

Меняем щупы местами. Светодиод не загорелся.

Выносим вердикт – вполне работоспособный светодиод!

А как же проверить диодные сборки и диодные мосты? Диодные сборки и диодные мосты – это соединение нескольких диодов, в основном 4 или 6. Находим схему диодной сборки или моста и проверяем каждый диод по отдельности. Как проверить стабилитрон, читайте в этой статье.

Из чего состоит диод

В нашем мире встречаются вещества, которые отлично проводят электрический ток. Сюда в основном можно отнести металлы, например, серебро, медь, алюминий, золото и так далее. Такие вещества называют проводниками. Есть вещества, которые ну очень плохо проводят электрический ток – фарфор, пластмассы, стекло и так далее. Их называют диэлектриками или изоляторами. Между проводниками и диэлектриками находятся полупроводники. Это в основном германий и кремний.

После того, как германий или кремний смешивают с мельчайшей долей мышьяка или индия, образуется полупроводник N-типа, если смешать с мышьяком; или полупроводник P-типа, если смешать с индием.

Теперь если эти два полупроводника P и N -типа приварить вместе, на их стыке образуется PN-переход. Это и есть строение диода. То есть диод состоит из PN-перехода.

строение диода

Полупроводник P-типа в диоде является анодом, а полупроводник N-типа – катодом.

Давайе вскроем советский диод Д226 и посмотрим, что у него внутри, сточив часть корпуса на наждачном круге.

диод Д226

Вот это и есть тот самый PN-переход

PN-переход диода

Виды диодов и их предназначение

Вкратце можно сказать, что диод представляет собой полупроводниковый компонент электронной схемы, предназначенный для однонаправленного пропускания тока. Другими словами, прибор пропускает ток в одном направлении, запирая его течение в обратном, образуя своеобразный электрический вентиль.

На принципиальных схемах диод обозначается в виде стрелки-указателя, на конце которой изображена черта, означающая запирание. Стрелка указывает направление течения тока.

Нужно помнить, что в теоретической физике ток образуют позитивно заряженные частицы. Поэтому для открытия p-n перехода положительный потенциал прикладывают к началу стрелки, а отрицательный к ее концу. При таких условиях через прибор потечет прямой ток.

Рассмотрим наиболее распространенные типы диодов, учитывая, что интерес в плане проверки представляют лишь некоторые, а именно:

• обычные диоды, созданные на основе p-n перехода;
• с барьером Шоттки, чаще называемые просто диоды Шоттки;
• стабилитрон, служащий для стабилизации потенциала и другие виды.

Существует еще множество типов диодов – варикапы, светодиоды или фотодиоды, например. Но ввиду сходности проверки работоспособности или малой распространенности эти устройства здесь не рассматриваются.

Определение типа элемента

Хорошо если размер корпуса позволяет нанести на нем хоть сколько-нибудь понятную маркировку. Но чаще всего диоды настолько малы, что их трудно маркировать даже цветом. В этом случае отличить диод от стабилитрона, например, не представляется возможным, ведь они как близнецы-братья.

Читать также: Как правильно выбрать автоматический выключатель

В подобных ситуациях поможет лишь принципиальная схема аппарата, из которого извлечен элемент. В соответствии с ней можно определить тип компонента и его марку. Если же отсутствует эта информация, можно попробовать поискать принципиальную схему ремонтируемого аппарата в интернете или сделать фотоснимок элемента и также обратиться в Сеть и провести поиск по изображению.
