Как проверить фоторезистор мультиметром

Устройство

От модели к модели меняется форма корпуса или активный слой, но одно остается неизменно.

Это основа — подложка из керамического материала.

На подложке змейкой наносят методом напыления тончайший слой проводника из золота или платины.

Также в качестве полупроводников могут быть использованы различные типы фоторезистивных материалов.

Если необходимо зафиксировать видимый свет с длинной волны:

То чаще всего применяется селенид кадмия и сульфид кадмия.

Для фиксации инфракрасного излучения пластины могут быть сделаны из:

• германия в чистом виде либо с добавлением небольших примесей;
• кремниевыми;
• сульфида свинца и прочих химических сочетаний на его основе.

В чистом виде германий или кремний встречается в деталях, обладающих внутренним фотоэффектом.

Остальные примеси могут, применены в устройствах с внешним фотоэффектом.

Производство первых серийных сернисто-висмутовых фоторезисторов в нашей стране было налажено в 1948 г.

Позднее их заменили на сернисто-кадмиевые и селенисто-кадмиевыми модели, у которых проявились гораздо лучшие параметры.

В любом случае свойства остаются прежними.

Напыленные, таким образом, слои, имеют вывода на электроды, по которым попадает электрический ток.

Сверху всю конструкцию вмещают в корпус, защищенный тонким слоем прозрачного пластика, через который попадают световые потоки.

Форма размеры и материал защитного корпуса могут быть различными. Эти параметры определяются производителем, исходя из предназначения фоторезистора и выглядят по-разному.

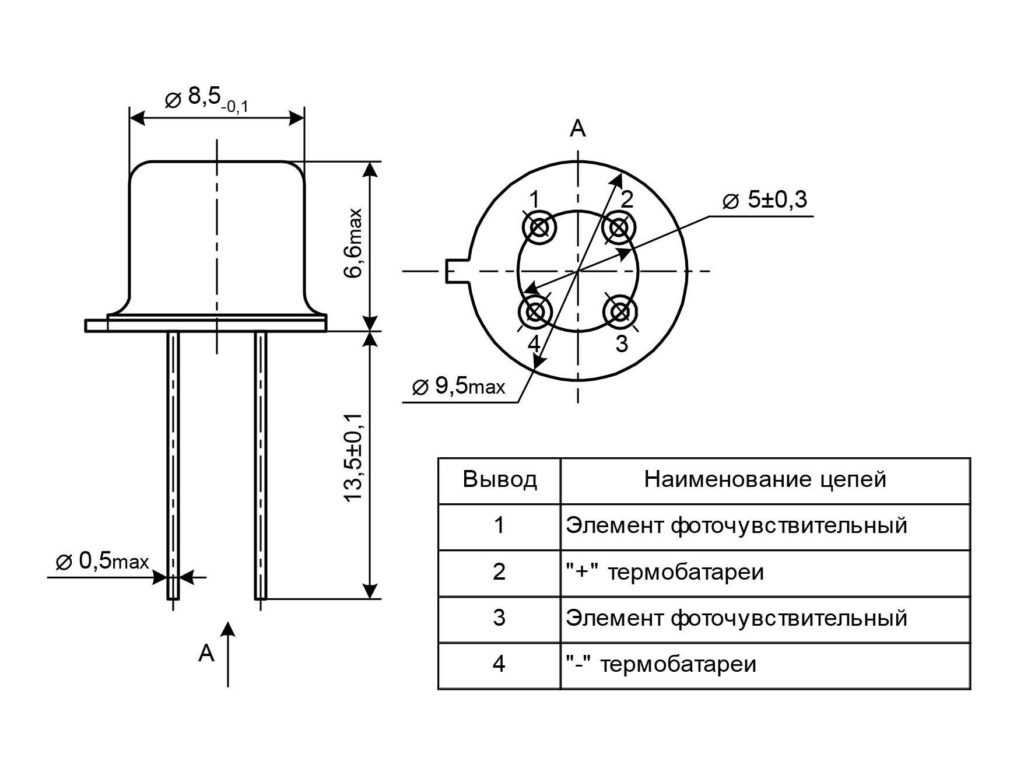

Устройство обычного фоторезистора может быть разного исполнения:

• в металлическом корпусе;
• в пластиковом корпусе;
• открытого типа.

Не всегда применяется и напыление металлов. Токопроводящий слой может быть вырезан из тонкого слоя полупроводника.

Встречаются варианты и пленочных фотодатчиков.

Приложения

Фоторезисторы находят свое основное применение в обнаружении разницы в потоке, а не в точном измерении уровня принимаемого потока (световые импульсы, изменение освещения, например). Фотометрические измерения требуют точного определения и стабилизации . Эта стабилизация и определение этих характеристик пройти строгую калибровку и интеграцию фоторезистора в резистивном датчике кондиционере . На основании вышеизложенного был определен тип измеряемой величины, которую фоторезисторы могут обнаруживать. Однако тип обнаруживаемого излучения зависит от типа полупроводника, из которого состоит фоторезистор. Например, фоторезисторы CdSe (селенид кадмия) позволяют обнаруживать излучение в ближнем ИК и видимом диапазоне, а фоторезисторы из ZnO (оксид цинка) позволяют обнаруживать УФ-излучение. Использование этого типа детектора очень разнообразно.

• Детекторы пламени, которые представляют собой фоторезисторы инфракрасного или УФ-обнаружения. А именно, только сильный дым вызывает блокировку УФ-датчика, а молния или пайка могут случайно его сработать. Для инфракрасного фоторезистора присутствие водяного пара значительно снижает его чувствительность.
• Детекторы присутствия доступны по двум различным принципам. Первый обнаруживает увеличение потока, вызванного присутствием тела в поле (в основном инфракрасные датчики), второй обнаруживает уменьшение потока, вызванного тенью тела, присутствующего в поле датчика, которое более ограничено. чем инфракрасный (обнаружение в видимом и более направленном датчике LDR).
• Инфракрасные приемники позволяют двум устройствам обмениваться данными без контакта. Одно из устройств имеет инфракрасный излучатель, второе — фоторезистор.
• УФ-детекторы, которые позволяют выделить любой УФ-источник и, таким образом, контролировать источник или, например, обнаружить утечку.
• Включение света при понижении яркости (уличное или домашнее освещение).
• Измерение внешней освещенности фотоаппаратами или компьютерами.

Таким образом, применение этого компонента очень разнообразно, будь то в промышленном или домашнем мире. Поскольку он недорогой, он представляет собой хорошее соотношение качества для производителей, желающих интегрировать его в свои системы.

Производная спектрофотометрия

В производной спектрофотометрии исходные спектры поглощения (нулевого порядка) преобразуются в спектры производных первого, второго и более высокого порядков.

Спектр первой производной представляет собой график зависимости градиента кривой поглощения (скорость изменения оптической плотности от длины волны, dA/dλ) от длины волны.

Спектр второй производной представляет собой график зависимости кривизны спектра поглощения (d2A/dλ2) от длины волны. Вторая производная при любой длине волны связана с концентрацией следующим соотношением:

Производная спектрофотометрия может быть использована как для целей идентификации веществ, так и для их количественного определения в многокомпонентных смесях, а также в тех случаях, когда имеется фоновое поглощение, вызванное присутствием веществ, содержание которых не регламентируется.

Приборы

Используют спектрофотометры, отвечающие указанным выше требованиям и оснащенные аналоговым резистивно-емкостным дифференцирующим модулем или цифровым дифференциатором, или другими средствами получения производных спектров, в соответствии с инструкцией к прибору. Некоторые методы получения спектров второй производной приводят к смещению длин волн относительно исходного спектра, что следует учитывать там, где это необходимо.

Разрешающая  способность

Если указано в фармакопейных статьях, записывают спектр второй производной для раствора 0,2 г/л толуола в метаноле, используя метанол в качестве раствора сравнения. На спектре должен присутствовать небольшой отрицательный экстремум, расположенный между двумя большими отрицательными экстремумами при 261 нм и 268 нм, в соответствии с рис. 1. Если нет других указаний в фармакопейных статьях, отношение А/B должно быть не менее 0,2.

Методика

Процедура анализа аналогична применяемой в обычной спектрофотометрии, но вместо оптических плотностей используют производные. Готовят раствор испытуемого образца, настраивают прибор в соответствии с инструкцией производителя и рассчитывают количество определяемого вещества, как указано в фармакопейной статье.

Принцип работы

Разберем, как работает фоторезистор?

Когда он неактивен это, по сути, диэлектрик. Чтобы устройство начало проводить ток на него должно быть оказано внешнее воздействие. Тепловое или, как в нашем случае, световое.

Фотоны света, попадая на активный слой, насыщают его электронами, и теперь появляется способность пропускать электрический ток. Возникает прямая зависимость, которую можно отобразить на графике.

Из графика хорошо видно, что чем больше образуется электронов, тем меньшее электрическое сопротивление у полупроводника. На этом свойстве фоторезистора и основан принцип его работы.

Причем эффект образования электронов способен вызвать как видимый спектр излучения так и инфракрасный. В последнем варианте они способны создавать значительно большую энергию.

Восприимчивость фоторезистивного слоя можно поднять за счет легирования его различными добавками. После такой обработки уменьшаются фотосопротивления, но повышается фоточувствительность в видимых спектрах света.

Этим элементам характерен процесс старения. Он выражается:

• в снижении омического сопротивления;
• изменяется фототок;
• растет чувствительность.

Этот процесс непродолжительный по времени — до нескольких сотен часов и потом параметры становятся стабильны.

Как определить номинал по цветовым кольцам

В последнее время выводные сопротивления чаще обозначаются с помощью цветовых полос и это относится как к отечественным, так и к зарубежным элементам. В зависимости от количества цветовых полос меняется способ их расшифровки. В общем виде он собран в ГОСТ 175-72.

Цветовая маркировка резисторов может выглядеть в виде 3, 4, 5 и 6 цветовых колец. При этом кольца могут быть смещены к одному из выводов. Тогда кольцо, которое ближе всех к проволочному выводу, считают первым и расшифровку цветного кода начинают с него. Или одно из колец может отсутствовать, обычно предпоследнее. Тогда первое это то, возле которого есть пара.

Другой вариант, когда маркировочные кольца расположены равномерно, т.е. заполняют поверхность равномерно. Тогда первое кольца определяют по цветам. Допустим, одно из крайних колец (первое) не может быть золотого цвета, тогда можно определить с какой стороны идет отчет.

Обратите внимание при таком способе маркировки из 4-х колец третье кольцо – это множитель. Как разобраться в этой таблице? Возьмем верхний резистор первое кольцо красного цвета, это 2, второе фиолетового – это 7, третье, множитель красное – это 100, а допуск у нас коричневый – это 1%. Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны

Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны.

Второй резистор имеет цветовую маркировку из 5 полос. У нас: 2, 7, 2, 100, 1%, тогда: 272*100=27200 Ом или 27,2 кОм с допуском в 1%.

У резисторов из 3 полос цветовая маркировка производится по такой логике:

• 1 полоса – единицы;
• 2 полоса – сотни;
• 3 полоса – множитель.

Точность таких компонентов равна 20%.

Расшифровать цветовое обозначение вам поможет программа ElectroDroid, она доступна для Android в Play Market, в её бесплатной версии есть данная функция.

Другой способ расшифровки цветового кода от компании Philips предполагает использование 4, 5 и 6 полос. Тогда последняя полоса несет информацию о температурном коэффициенте сопротивления (насколько изменяется сопротивление при изменении температуры).

Чтобы определить номинал воспользуйтесь таблицей

Обратите внимание на последнюю колонку – это ТКС

На корпусе цветные кольца распределяются, так как показано на этой схеме:

Более подробно узнать о том, как расшифровать маркировку резисторов, вы можете из данных видео:

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

1. Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
2. В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
3. Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
4. Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

1. Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
2. Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
3. Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
4. Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

1 кольцо, красное – число «2».

2 кольцо, синее – число «6».

3 кольцо, фиолетовое – число «7».

Все числа выбираем из таблицы. При их сочетании получаем число «267».

4 кольцо имеет зеленый цвет

В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 105

Проводим расчет: 267*105=2,67 МОм.

5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.

6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

1. Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
2. Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

1. Ряд Е6 имеет отклонение в обе стороны 20%.
2. Ряд Е 12 имеет допустимое отклонение 10%.
3. Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

Что такое фоторезистор, принцип работы и область применения

В электротехнике используется огромное количество различных элементов, и далеко не последнее место среди них занимает сопротивление особого рода – фоторезистор. В этой статье я расскажу, что это такое, а также где до сих пор активно используются эти элементы. Итак, начнем.

Что такое фоторезистор, принцип работы и область применения

Определение, исполнение и изображение на схемах

Итак, для начала давайте дадим определение. Фоторезистор — это полупроводниковый прибор, сопротивление (проводимость) которого изменяется в зависимости от уровня освещенности чувствительной части изделия.

Что такое фоторезистор, принцип работы и область применения

На выше представленной фотографии показан наиболее распространенный вариант исполнения, но встречаются модели в специальных защитных кожухах с прозрачной верхней частью.

А вот таким образом такой элемент обозначается на схемах:

yandex.ru

Принцип действия

Теперь давайте узнаем каков принцип действия у данного радиоэлемента.

Между двумя токопроводящими электродами размещается полупроводник. В том случае если свет не попадает на полупроводник, то его оммическое сопротивление имеет высокое значение (до нескольких МОм). Как только на полупроводник попадает свет, его сопротивление начинает снижаться, то есть проводимость увеличивается.

yandex.ru

Для производства полупроводящего слоя могут использоваться следующие материалы: сульфид Кадмия, сульфид Свинца, Селенит Кадмия и т.п. От того какой материал был применен для производства полупроводника будет зависеть его спектральная характеристика.

Иначе говоря диапазон длин волн, при освещении которыми будет происходить корректное изменение сопротивления.
Именно по этой причине при выборе резистора важно понимать, для работы в каком спектре он предназначен.
Спектральные характеристики материалов таковы:

yandex.ru

Очень часто возникает вопрос: какова полярность фоторезистора? Так вот у данного элемента нет P-N перехода, а это значит что определенного направления протекания тока тоже нет. То есть абсолютно без разницы, каким образом подключать фоторезистор, так как он неполярный элемент.

Как проверить исправность элемента

Проверка фоторезистора на самом деле предельно проста. Для этого нам потребуется мультиметр и, например, папка для бумаг.

Что такое фоторезистор, принцип работы и область применения

Проверка выполняется следующим образом: переведите рукоять мультиметра в положение измерения сопротивления, крокодилами подсоедините щупы (полярность не имеет значения) и поместите элемент в папку, чтобы исключить воздействие света на элемент.

Что такое фоторезистор, принцип работы и область применения

Таким образом вы получите сопротивление элемента в затемненном состоянии. Вытащив фоторезистор из папки, вы увидите, что сопротивление элемента изменилось. Причем чем интенсивнее будет световой поток, тем меньшим сопротивлением будет обладать элемент.

Что такое фоторезистор, принцип работы и область применения

Причем зависимость сопротивления от освещенности будет иметь следующий вид:

yandex.ru

Главные характеристики фоторезисторов

У данных элементов есть несколько основных характеристик, на которые следует обращать внимание при выборе изделия:

1. Темновое сопротивление. Это сопротивление элемента, когда на него не оказывает воздействие световой поток.

Важно также знать, что все фоторезисторы обладают инерционностью в той или иной степени. Сопротивление изменяется не мгновенно, а в течении определенного отрезка времени (десятки микросекунд)

Этот фактор ограничивает применение фоторезисторов в быстродействующих схемах.

Где применяются такие элементы

Итак, несмотря на некоторые ограничения, эти элементы активно используются в следующих устройствах:

1. Фотореле. Устройства, которые предназначены для автоматического включения отключения систем освещения без активного вмешательства человека.

2. Датчики освещенности. В таких устройствах фоторезисторы выполняют функцию регистратора светового потока.

Что такое фоторезистор, принцип работы и область применения

3. Сигнализация. В сигнализационных системах применяются фоторезисторы чувствительные ультрафиолетовым волнам. Принцип таков фоторезистор постоянно освещается источником ультрафиолетового излучения и как только между источником и приемником возникает препятствие — срабатывает сигнализация.

4. Датчики, регистрирующие наличие чего-либо.

Заключение

Вот краткая информация о фоторезисторе, его устройстве и области применения. Если статья оказалась вам полезна или интересна, то оцените ее лайком

Спасибо за ваше внимание

Параллельное соединение

Довольно часто требуется подключить несколько диодов к одному источнику. Теоретически, для питания нескольких параллельно соединенных LED, можно применить один токоограничивающий резистор. При этом формулы будут иметь следующий вид:

R = (Uист — Uн) / (n ⋅ Iн)

P = (n ⋅ Iн)2 ⋅ R

Где n – количество параллельно включенных ЛЕДов.

Почему нельзя использовать один резистор для нескольких параллельных диодов

Даже в «китайских» изделиях производители для каждого светодиода устанавливают отдельный токоограничивающий резистор. Дело в том, что в случае общего балласта для нескольких LED многократно возрастает вероятность выхода из строя светоизлучающих диодов.

В случае обрыва одного из полупроводников, его ток перераспределится через оставшиеся LED. Рассеиваемая на них мощность увеличится и они начнут интенсивно нагреваться. Вследствие перегрева следующий диод выйдет из строя и дальше процесс примет лавинообразный характер.

Пример правильного подключения резистора

Простой пример использования фоторезистора

В этом скетче берутся считываемые аналоговые значения для определения яркости светодиода. Чем темнее будет, тем ярче будет светить светодиод! Не забудьте, что светодиод должен быть подключен к ШИМ контакту для работы данного примера. В данном случае используется контакт 11.

Этот пример предполагает, что вы знакомы с основами программирования Arduino.

/* простой проверочный скетч для фоторезистора.

Подключите одну ногу фоторезистора к 5 В, вторую к аналоговому пину Analog 0.

После этого подключите резистор на 10 кОм между Analog 0 и землей.

Через резистор подключите светодиод между 11 пином и землей. */

int photocellPin = 0; // сенсор и понижающий резистор 10 кОм подключены к a0

int photocellReading; // считываем аналоговые значения с делителя сенсора

int LEDpin = 11; // подключаем красный светодиод к пину 11 (ШИМ пин)

int LEDbrightness; //

void setup(void) {

// информацию для дебагинга мы будем отправлять на серийный монитор

Serial.begin(9600);

}

void loop(void) {

photocellReading = analogRead(photocellPin);

Serial.print(«Analog reading = «);

Serial.println(photocellReading); // аналоговые значения с сенсора

// светодиод горит ярче, если уровень освещенности на датчике уменьшается

// это значит, что мы должны инвертировать считываемые значения от 0-1023 к 1023-0

photocellReading = 1023 — photocellReading;

//теперь мы должны преобразовать диапазон 0-1023 в 0-255, так как именно такой диапазон использует analogWrite

LEDbrightness = map(photocellReading, 0, 1023, 0, 255);

analogWrite(LEDpin, LEDbrightness);

delay(100);

}

Можете попробовать другие резисторы в зависимости от уровня освещенности, который вы хотите измерять!

Фоторезистор: принцип работы, где применяется и как выглядит

Фоторезисторы (фотоэлектрические приборы – это приборы, которые могут изменять свои технические характеристики под влиянием света. Нашли свое применение такие приборы во всей электрики и электронике.

Их значение переоценить крайне сложно. Сам термин фоторезистор говорит за себя. Они изменяют сопротивление под влиянием светового потока.

Такой резистор может иметь номинальное сопротивление 1-200 ОМ, но на свету, оно может уменьшиться в десятки и даже сотни раз.

Основное преимущество этих радиодеталей – зависимость сопротивления от степени освещения. Именно поэтому их можно использовать в различных датчиках или измерителях освещенности. Но есть и ряд недостатков – с ними не удобно работать по причине высокого сопротивления.

В данной статье будут рассмотрены все характеристики и особенности фоторезисторов, а также приведены все необходимые расчеты. В качестве бонуса, в статье содержится видеоролик и скачиваемый файл, где содержится интересная дополнительная информация.

Как работает фоторезистор

Фоторезисторы (ФР) обладают высокой чувствительностью в достаточно широком диапазоне (от инфракрасного до рентгеновского спектра), которая и зависит от длины волны светового потока. Эти радио компоненты все еще применяются во многих электронных устройствах благодаря их высокой стабильности во времени, малым размерам и богатым номиналам сопротивлений.

Их обычно изготавливают в пластиковом корпус с прозрачным окном и двумя внешними выводами, полярность подсоединения разницы не играет.

Фоторезистор – это датчик (преобразователь), электрическое сопротивление которого изменяется в зависимости от интенсивности поступающего на него светового потока.

Чем он сильнее, тем больше генерируется свободных носителей зарядов (электронов) и тем ниже сопротивление фоторезистора.

Два внешних металлических вывода этого датчика идут через керамический материал основания к специальной светочувствительной пленке, которая по свойству материал и своей геометрии задает электрические свойства сопротивления фоторезистора.

Так как фоточувствительное вещество по своей природе с достаточно большим внутренним сопротивлением, то между обоими выводами с тонкой дорожкой, при средней световой интенсивности, получается низкое общее сопротивление фоторезистора. По аналогии с человеческим глазом, фоторезистор чувствителен к определенному интервалу длины световой волны.

При выборе датчика приходится обращать на это пристольное внимание, т.к иначе он может совсем не среагировать на источник света. Для характеристики интенсивности света применяют специальную величину называемую освещенность (E)

Она показывает количество светового потока, который достигнет определенной поверхности

Для характеристики интенсивности света применяют специальную величину называемую освещенность (E). Она показывает количество светового потока, который достигнет определенной поверхности.

Для измерения единицы в системе СИ применяется физическая люкс (лк), где один люкс означает, что на поверхность размером один метр в квадрате равномерно падает поток света освещенностью в один люмен (лм).

В реальных условиях световой поток практически никогда не падает равномерно на поверхность, поэтому освещенность получается несколько большей в среднем значении.

Обозначение на схеме

Отличить фоторезистор на схеме от обычного резистора достаточно просто. На значке фоторезистора присутствуют две стрелки, направленные в сторону прямоугольника. Эти стрелки символизируют поток света (см. рис. 7). На некоторых схемах символ резистора помещают внутри окружности, а на других обозначают прямоугольником без окружности. Но главное отличие – наличие стрелок.

Рис. 7. Фоторезистор на схеме

Несмотря на разнообразие фотодатчиков их можно разделить всего на два вида:

1. Фоторезисторы с внутренним фотоэффектом;
2. Датчики с внешним фотоэффектом.

Они отличаются лишь по технологии производства, а точнее, по составу фоторезистивного слоя. Первые – это фоторезисторы, в которых полупроводник изготавливается из чистых химических элементов, без примесей. Они малочувствительны к видимому свету, однако хорошо реагируют на тепловые лучи (инфракрасный свет).

Фоторезисторы с внешним эффектом содержат примеси, которыми легируют основной состав полупроводникового вещества. Спектр чувствительности у этих датчиков гораздо шире и перемещается в зону видимого спектра и даже в зону УФ излучения.

По принципу действия эти два вида фоторезисторов не отличаются. Их внутреннее сопротивление нелинейно уменьшается с ростом интенсивности светового потока в зоне чувствительности.

Виды и принцип работы, обозначение на схемах

В зависимости от материалов, используемых во время изготовления на производстве все, фоторезисторы можно условно разделить на две большие группы: с внутренним и внешним фотоэффектом.

В производстве элементов с внутренним фотоэффектом и применяют нелегированные материалы, например германий или кремний. Фотоны, попадающие на фоторезистор, заставляют электроны двигаться из валентной в зону проводимости.

Благодаря этому возникает огромное число свободных электронов, тем самым резко возрастает электропроводность и, поэтому, снижается сопротивление. Фоторезистор с внешним фотоэффектом изготавливают из материалов, с добавлением примесей легирующей добавки, которая создает новую энергетическую зону поверх имеющейся валентной, богатую электронами.

Кроме того, электронам новой зоны необходимо на порядок меньше энергии, чтобы перейти в зону проводимости благодаря более низкой энергетической щели. Поэтому фоторезисторы с внешним фотоэффектом гораздо более чувствительны к различным длинам светового спекира волн.

Фоторезистор на схемах обозначается также как и обычный резистор, но с добавление двух стрелочек, которые направлены к прямоугольнику. В качестве материалов для фоторезисторов широко используются сульфиды, селениды и теллуриды различных элементов, а также соединения типа A_lMB_v. В инфракрасной области могут быть использованы фоторезисторы на основе PbS, PbSe, PbTe, InSb, в области видимого света и ближнего спектра ультрафиолета — CdS.

Сегодня фоторезисторы широко применяются во многих отраслях науки и техники. Это объясняется их высокой чувствительностью, простотой конструкции, малыми габаритами и значительной допустимой мощностью рассеяния. Значительный интерес представляет использование фоторезисторов в опто- электронике. В радиолюбительских конструкциях фоторезисторы применяются как световые датчики в устройствах слежения и автоматики, автоматических и фотореле в быту, в охранных системах.
