Как сделать паз в доске своими руками?

Основные сведения

Одним из самых отработанных способов соединения двух деталей считается соединение типа шип–паз. Наибольшее распространение получил такой способ крепежа изделий из древесины. С его помощью скрепляют детали оконных рам, дверных проёмов, различные элементы мебели, стенки деревянных ящиков. Каждый элемент подобных изделий имеет специально изготовленный шип (или несколько штук) или паз (несколько пазов).

Виды основных соединений деталей изготовленных из дерева определены в ГОСТ 9330-76. В этом документе определены следующие характеристики подобного скрепления деревянных деталей:

правила сокращённого обозначения (аббревиатура) различных соединений;
чертежи с изображением внешнего вида;
допустимые размеры каждых элементов;
порядок и правила определения размеров каждого элемента;
выражения для расчета размеров необходимого режущего инструмента;
формула для вычисления прочности собранных элементов;
порядок проведения проверки и испытание на прочность.

ГОСТ 9330-76 Основные соединения деталей из древесины и древесных материалов. Типы и размеры

Согласно этому стандарту все соединения подразделяются на следующие категории:

угловые (концевое и срединное);
ящичное (в основном относится к категории угловых);
по кромке;
так называемое по длине «на ус».

Для каждой из этих категорий в стандарте утверждена своя аббревиатура (сокращённое обозначение). Эта маркировка состоит из двух заглавных букв кириллицы и одной цифры. Например, УК-2 обозначает, что речь идёт о соединении с двойным открытым сквозным шипом, УК-9 соединение «на ус» со вставным несквозным круглым шипом. Более подробно весь перечень изложен в тексте принятого стандарта.

Любой тип сопровождается подробным чертежом. На каждом из них приведена фронтальная и профильная проекции с указанием размеров, формул по вычислению каждого элемента, готовые результаты. Для получения прочного соединения стандартом определены допуски, которые необходимо соблюдать при изготовлении каждого из элементов. Подробно приведены параметры углового шипа (его длина, шаг и затупление). На основании приведенных результатов в госте разработаны рекомендации по выбору необходимого режущего инструмента. Отдельно сделаны ссылки на другие документы (стандарты) определяющие какими средствами необходимо крепить каждое из перечисленных изделий.

Как сделать паз в доске дрелью — Все о брусе и деревообработке

Все фото из статьи

Тип соединения, основанный на вхождение шипа в паз, появился в Европе практически одновременно с половой доской и вагонкой. Отделочный материал прост и удобен в монтаже и имеет массу достоинств. Правда, по стоимости он дороже обычных досок и планок, зато стыки получаются намного аккуратнее, да и срок службы на порядок выше.

Пазовое соединение увеличивает прочность покрытия.

РазноеЧем сделать паз в доске

Все фото из статьи

Пазовое соединение увеличивает прочность покрытия.

Соединение «шип-паз»: шипорезное приспособление и фрезы для ручного фрезера

Зная, как сделать шип-паз ручным фрезером, можно даже в домашних условиях изготавливать не только красивую, но и надежную мебель, но и различные конструкции из древесины, характеризующиеся отличной несущей способностью. По системе «шип-паз» соединяются не только элементы различной мебели (столов, стульев и полок), но и каркасы малоэтажных домов, испытывающие в процессе эксплуатации значительные нагрузки.

Выполненное ручным фрезером соединение шип-паз

Для того чтобы ручным фрезером сделать шип на деревянном брусе, необходимо обеспечить несколько условий:

надежно зафиксировать заготовку и правильно сориентировать ее по отношению к направляющей подошве фрезера;
выставить высоту рабочей части фрезы таким образом, чтобы инструмент снимал с поверхности обрабатываемой заготовки слой материала требуемой толщины.

Особенно актуально использование такого приспособления, которое можно изготовить и своими руками, в тех случаях, когда мебель производят не в единичных экземплярах, а сериями (при этом мастеру приходится выполнять большое количество подобных операций как с однотипными, так и с имеющими различные формы и размеры деревянными деталями).

Использование приспособлений позволят ускорить процесс изготовления фрезером столярных соединений

Как соединить брус продольно?

При угловом соединении сруба по методу чаши существует три возможных способа:

выборка заоваленым гребнем;
паз в курдюк;
выборка в полбревна.

Важно! Для надежного и качественного крепления дополнительно к пазу бревна крепят на нагели. Они представляют собой круглые шпонки, которые забиваются в просверленные отверстия в соединяемых бревнах

Курдючная укладка является самой сложной из трех перечисленных, ведь проделанный в бревне паз имеет необычную форму (чаще всего он прямоугольный) и располагается поперек бревна, а в следующем срубе вырез имеет продольную выборку этой же формы. Хотя делать выборку, таким образом, весьма проблематично, но такое соединение является очень крепким. При собственноручном строительстве и такой укладке придется обзавестись не только бензопилой, но фрезером и электрическим лобзиком.

Рассматривая другие способы укладки, следует заметить, что они все очень похожи между собой. Например «обло» и «охлоп» имеют различие в расположении среза, в последнем паз выпиливается снизу бревна.

Если рассматривать метод «охряп», то выборка паза в брусе производиться продольно и поперечно, то есть в чаше имеется двойная выборка, и при этом она производится в обоих бревнах.

При постройке дома из бруса часто случается, что не хватает длины материала, ведь стандартное бревно 6-метровое. Но нередко размеры дома намного больше, поэтому приходится соединять брусья между собой.

Чтобы соединить два бруса, можно применить несколько способов:

в полбревна;
продольно-коренной паз;
продольный шип.

Важно! Применение такого способа крепления очень редкое в связи с малой эффективностью фиксации. Третий способ фиксации самый надежный, для его реализации на краях брусьев пропиливается паз и шип в виде «ласточкиного хвоста»

Третий способ фиксации самый надежный, для его реализации на краях брусьев пропиливается паз и шип в виде «ласточкиного хвоста».

Выводы

Все работы по постройке деревянного дома должны осуществляться только профессионалами, но если вы уверены в своих силах, что сможете собрать брусовое здание своими руками. То следует детально изучить технологию создания и крепления пазов, а также просмотреть видео «как выпилить паз в брусе». Но главным залогом успеха является уверенность в своих силах.

Шип в гнездо

Более сложным соединением является способ шип в гнездо. Оно требует большего мастерства, но отличается гораздо более высокой надежностью и долговечностью. Сфера использования та же, что и в предыдущем случае, а именно – Т-образные стыки. Отличие данного метода заключается в том, что шип делается в торце вертикальной детали, в теле горизонтальной выпиливается гнездо.

Это одно из самых распространенных мебельных соединений. Различают соединение со сквозным шипом и с глухим. Отличие состоит в том, что в первом случае вырезается сквозное гнездо, во втором прорезь делается на определенную глубину.

Виды шиповых соединений

Очень часто при изготовлении различных изделий из древесины необходимо соединить разные детали склеиванием. Применение шипового соединения придает изделию необходимую прочность.

Шиповое соединение состоит из двух частей — шипа и гнезда проушины. Шип — это выступ, который находится на конце одной из соединяемых деталей. Шип вставляется в проушину либо гнездо другой соединяемой детали. Можно встретить одинарный, двойной и многократный шипы. Шипы делятся на цельные и вставные. Цельным называется шип, который составляет с деталью единое целое. Вставной шип выполняется отдельно от детали. Помимо приведенных существует еще несколько цельных шиповых соединений: «ласточкин хвост», зубчатое соединение

Кроме повышения прочности изделия шиповое соединение может применяться с целью повышения полезного выхода. На рисунке показан мебельный щит с сучками и без сучков.

Мебельный щит без сучков имеет лучший внешний вид по сравнению с предыдущим.

Виды шипов: а — одинарный; б — двойной; в — круглый; г — односторонний «ласточкин хвост»; д — многократный; , е,ж — «ласточкин хвост»; з — зубчатый.

Как известно, существуют различные виды пороков строения древесины, которые могут значительно ухудшить внешний вид изделия. К ним относят сучки, трещины, обзол и др. (рис. 2). Эти пороки выпиливают (рис. 3), фрезеруют шиповое соединение (рис. 4), оставшиеся части брусков сращивают по длине. Зубчатый шип некоторым образом зрительно ухудшает внешний вид, поэтому такие детали применяются под покраску (рис. 5).

Склеивание короткомерных пиломатериалов из массивной древесины по длине позволяет повысить полезный выход. Склеивание в торец характеризуется низкой прочностью (менее 10% прочности натуральной древесины) и поэтому не применяется. Склеивание на ус (рис. 6) является достаточно прочным соединением. Однако при этом требует большой длины шипа и как следствие увеличения расхода материала. Склеивание на зубчатый шипнаиболее предпочтительно, так как обеспечивает 50–60% прочности от цельной древесины.

Пороки строения древесины в пиломатериалах

Схема удаления пороков

Зубчатое шиповое соединение

Склеивание по длине

Виды зубчатого шипового соединения: а — склеивание на ус; б — склеивание на зубчатый шип.

Вырезание шипа фрезером

Если предстоит вырезать много шипов (или если вы просто любите работать с машинами), то фрезер с рабочим столом будет идеальным инструментом. Если большой размер заготовки не позволяет поместить ее на рабочем столе фрезера, лучше прижать ее струбцинами к верстаку и обрабатывать, держа фрезер в руках. Установите упор на длину шипа, а фрезу — на нужную высоту, затем, крепко прижимая заготовку к ограждению, удалите излишнюю древесину за несколько проходов. Когда конец шипа упрется в упор, переверните заготовку и повторите процедуру с обратной стороны. Если вы остановились еще до того, как фреза достигла линии заплечиков, зачистите шип стамеской.

Вырезание шипа фрезером

Соединение «шип-паз»: шипорезное приспособление и фрезы для ручного фрезера

Выполненное ручным фрезером соединение шип-паз

Для того чтобы ручным фрезером сделать шип на деревянном брусе, необходимо обеспечить несколько условий:

надежно зафиксировать заготовку и правильно сориентировать ее по отношению к направляющей подошве фрезера;
выставить высоту рабочей части фрезы таким образом, чтобы инструмент снимал с поверхности обрабатываемой заготовки слой материала требуемой толщины.

Даже используя при выполнении такой обработки простейшее шипорезное приспособление для фрезера, можно не только повысить ее производительность и качество результата, но и сделать технологический процесс более безопасным. Особенно актуально использование такого приспособления, которое можно изготовить и своими руками, в тех случаях, когда мебель производят не в единичных экземплярах, а сериями (при этом мастеру приходится выполнять большое количество подобных операций как с однотипными, так и с имеющими различные формы и размеры деревянными деталями).

Использование приспособлений позволят ускорить процесс изготовления фрезером столярных соединений

Используемые инструменты

Создание шипов и пазов, при помощи которых будет обеспечиваться соединение двух деревянных заготовок, предполагает, что на боковой поверхности бруса или доски ручным фрезером делается выборка материала. При этом должны быть строго выдержаны все геометрические параметры элементов будущего соединения.

Для выполнения этой операции ручным фрезером можно использовать инструменты с хвостовиками диаметром как 8, так и 12 мм. Наиболее универсальной в этом случае является пазовая фреза, режущая часть которой работает следующим образом:

боковая поверхность формирует стенки паза и боковые стороны шипа;
торцевая сторона обрабатывает дно паза и снимает слой материала требуемой толщины с основания шипа.

Вырезка шипа пазовой фрезой

Таким образом, используя инструмент данного типа, можно сформировать на боковой поверхности бруса или доски как шип, так и паз. При этом их размеры можно регулировать в достаточно широких пределах.

В тех случаях, когда к надежности соединения деревянных деталей предъявляются более высокие требования, пазы и шипы делают не прямоугольной формы, а формы, которая называется «ласточкин хвост». Пазы и шипы такой конфигурации создаются с помощью фрез «ласточкин хвост». Выполнить процедуру формирования пазов и шипов такой формы ручным фрезером также возможно, но для этих целей следует использовать приспособления другой конструкции.

Выборка «ласточкиного хвоста» с помощью шаблона

Чтобы вопрос о том, как сделать паз в доске и брусе или шип на их боковой поверхности, не вызывал особых затруднений, лучше использовать электроинструмент, оснащенный удобными боковыми рукоятками, широкой направляющей подошвой и опцией защиты шпинделя от проворачивания в процессе замены фрезы. Кроме того, желательно, чтобы в таком оборудовании присутствовал боковой стопор, за счет которого вылет используемой с ним в комплекте фрезы всегда будет оставаться постоянным.

Естественная отделка древесины

Первоначально термин «естественная отделка» означал, что дерево шлифовали и оставляли в натуральном виде, теперь это понятие включает еще и обработку маслом или воском. Датское или тиковое масло наносят тонким слоем безворсовой хлопковой тканью или кистью.

Отделка древесины тиковым маслом

Дают высохнуть и обрабатывают самой тонкой шкуркой, чтобы удалить «гребни» (грубую текстуру из приподнявшихся древесных волокон, которая возникает при впитывании первого слоя покрытия), затем наносят второй тонкий слой. Если вы хотите сделать поверхность менее жесткой, натрите ее восковой мастикой.

При отделке изделий, которые будут контактировать с пищей, вместо тикового или датского масла используйте растительное, например оливковое. Втирают его тканью.

Рабочий процесс

Теперь рассмотрим, как правильно подготовиться и в какой последовательности выполнять операции для получения хорошего результата.

Подготовка

На этом этапе необходимо провести целый ряд важных мероприятий:

В первую очередь надо определить, какая требуется ширина паза оцилиндрованного бревна, тут все просто: если зимой температура не опускается ниже -30, то соединение должно быть 15 см, если мороз может достигнуть и -40 – 17 см, а для самых суровых регионов показатель может составлять от 18 до 20 см . Если речь идет о холодных помещениях, то чаще всего делается узкий паз в 5-7 см.
Далее производится разметка, для этого отмечается центр, измеряется радиус и помечается профиль будущего паза, теперь вы представляете, как должен выглядеть конечный результат.

Самое важное – четко отметить границы пропила

Теперь можно приступать к разметке, но для этого нужно поместить два бревна друг на друга, так как они будут установлены после крепления. Элементы нужно выставить ровно и закрепить, чтобы они не упали на вас в процессе работы.
После этого берется чертилка, на которой выставляется нужная ширина, теперь можно приступать к продольной разметке, для этого аккуратно ведите приспособление по бревнам, чтобы на верхнем отчерчивалась линия, а на нижнем оставалась царапина. Именно по этим метка и должны бревна соединиться впоследствии, с другой стороны операция повторяется.
Также мы рекомендуем сделать из куска плотного картона или фанеры лекало будущего паза, чтобы в процессе работ вы могли быстро проконтролировать, нужно ли еще снимать материал или все уже нормально . Это простое приспособление значительно упростит работу, так как не придется постоянно присматриваться к плоскости.
Размеченное бревно снимается и переворачивается, положите его на ровную поверхность, чтобы вам было удобно работать и ничего не мешало, на этом подготовительный этап можно считать успешно завершенным.

Вычерчивание линии скрайбером – процесс, требующий аккуратности

Основной этап

Инструкция по проведению работ выглядит следующим образом:

В первую очередь по линии делаются наклонные пропилы, которые зададут границы паза и будут служить ориентиром для вас. Не стоит делать их слишком глубокими, так как при недостатке опыта вы можете нарушить конфигурацию выемки, и она получится слишком глубокой, что нежелательно.
Далее делаются поперечные надрезы, они предназначены для упрощения снятия древесины и должны иметь овальную форму. То есть, вы аккуратно торцом шины по всей длине делаете такие прорезы, расстояние может варьироваться, но помните, что если оно будет слишком большим, то дальнейшие работы усложнятся, поэтому лучше делать все, как нужно.

Изготовление планок с пазами в домашних условиях

Нередко приходится мастерить дома мебель или делать ремонт, обходясь самыми простыми методами и тем, что под рукой.

Если возникла необходимость выпилить паз в доске своими руками, запаситесь терпением и нужными инструментами:

Циркулярная пила. Наиболее практичный инструмент, но есть она, к сожалению, не у всех.
Обычная ножовка для дерева. Работать ею придется дольше, зато уж эту принадлежность можно найти в каждом доме.
Электрическая дрель. Она тоже довольно доступна, но перед тем, как сделать паз в доске дрелью, желательно потренироваться на ненужном бруске, отрабатывая навык.

Изготовление паза дисковой пилой

В качестве материала оптимальны деревянная доска, бруски и тому подобное. Цена на исходное сырье минимальная, в крайнем случае, используется то, что найдется в хозяйстве. Наиболее удачное решение – концевое соединение сквозной, одинарной открытой прямой.

Стык получится прочным и надежным:

Рекомендуется выполнять шипы с толщиной ¼ от толщины планки и паз такого же размера.
Высота и длина паза должны соответствовать размерам планки.
Приготовьте карандаш и линейку для разметки.
Определитесь с координатами пропила и отметьте его.
Пропил должен выполняться по линии внутри той стороны, которая будет затем отделена.
Для циркулярной пилы инструкция рекомендует ширину полотна в 2-4 мм.
Пропиливание посередине отмеченной линии снимает 1-2 мм лишних, так как на каждой планке проделывается по две борозды.

Если вам нужно соединить две запчасти под углом в 90º, разрежьте заготовки под 45º на концах.
Для концевого сквозного открытого на ус соединения (одинарного прямого) отметьте места пропилов на косых срезах планок.
Перед тем как с доски снять паз, еще раз проверьте правильность пропила со всех сторон.
Под угловое одинарное несквозное в проушину соединение вместо паза делается проушина. В данном случае ширину шипа оставляют неизменной, а длина составит 0,3-0,8 ширины присоединяемой доски.
Так как циркулярка закругляет края проушины, оставляя неизменной форму шипа, желательно доработать углы, обточив их рашпилем.

Паз при помощи дрели

Метод довольно трудоемкий, но его можно назвать альтернативой выше описанному. Если вам не удалось достать ручной фрезер, подготовьте дрель и стамеску, линейку и карандаш.

Подберите сверло с диаметром, соответствующим ширине будущей бороздки.
Чтобы угадать с глубиной паза, можно сделать отметку на самом сверле (например, нарисовать яркой краской).
Прочертите две параллельные линии по бруску на нужном расстоянии друг от друга.
Закрепив заготовку в тисках, высверливайте борозду, внимательно контролируя ровное по вертикали положение дрели и выдерживая глубину.
Все лишнее по окончании снимите острой стамеской и зачистьте наждачной шкуркой.

Использование ножовки по дереву

Здесь ощутимо поможет грамотно сделанная разметка.

Полотно ножовки подберите ровное и прочное:

Чтобы не ошибиться, проведите две линии по длине доски, с противоположных сторон

Расстояние от верхней плоскости до них и будет глубиной.
Надежно зафиксируйте брусок и начинайте пропиливать.
Важно следить, сверяясь с линиями, насколько входит полотно в дерево.
При перекосе инструмента можно все испортить, поэтому периодически смотрите за вхождением ножовки в материал с боковых ракурсов.
При широком пазе и тонком полотне эффективнее проделать два пропила, опять – по внутренним сторонам прочерченного.
Все лишнее аккуратно убирается стамеской и зачищается.

Вывод

Для небольших объемов отделочных работ и тем более для бытовых самоделок необязательно покупать готовый дорогостоящий материал. Достаточно уделить немного свободного времени и сделать заготовки самостоятельно. Тем более что для рачительного хозяина это не составит труда.

Ручной фрезер — это универсальный механический инструмент в домашней мастерской. Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.

Шлифование древесины

Для получения гладких поверхностей используют многочисленные сорта наждачной бумаги (шкурки). Шкурку можно использовать или саму по себе, или обернуть ею деревянный брусок. Лучше всего шлифовать дерево несколько раз — после распиливания, после высыхания клея и после окончательной отделки.

Шлифование древесины наждачной бумагой

Для первого шлифования пользуйтесь обычной наждачной бумагой, для отделки — тонкой шкуркой на основе окиси алюминия (она дороже, но служит куда дольше). Для шлифования больших плоских поверхностей применяйте круглошлифовальную машину. Работайте в хорошо проветриваемом помещении и обязательно надевайте пылезащитную маску.

Шлифование древесины круглошлифовальной машинкой

Изготовление приспособления для выборки шипа

Когда детали обрабатываются вручную, сам фрезер не имеет дополнительной пространственной фиксации. А ведь от этого зависит общий результат работы, точность самого соединения в дальнейшем.

Чтобы собрать простейшую конструкцию, способную справиться с задачей, нужно будет использовать:

Несколько направляющих, которые остаются неподвижными. Они должны быть боковыми и верхними или нижними.
Длина у выборки регулируется за счёт использования соответствующей подвижной планки.

https://youtube.com/watch?v=P_7Ths84Jf0

Для изготовления применяется следующая последовательность действий:

Берётся фанерный лист, с одного края которого монтируют боковые элементы в вертикальной плоскости. По центру материала необходимо создать соответствующие вырезы.
Боковые стороны снабжаются направляющими. По ним подошва ручного фреза перемещается в дальнейшем.
Боковые планки фиксируются на верхних направляющих. Тогда у хода рабочего фрезера, связанного с этими деталями, появляются ограничения.
Фанерный лист, ставший основанием для установки, служит и поверхностью для установки подвижного элемента. Тогда величину вылета края для будущей заготовки проще контролировать при любых обстоятельствах. Фиксацию обеспечивают обычными винтами, другими видами фиксирующих приспособлений.

Существует несколько моментов при изготовлении, требующих отдельного учёта:

Верхние направляющие имеют высоту, соответствующую сумме толщины для детали под обработкой и небольшого зазора, на котором устанавливают клин, участвующий в фиксации.
Формирующийся шип обладает определённой длиной, которая учитывается при определении толщины вырезов у боковых элементов по вертикали.

Когда используются подобные приспособлении – работа проводится с участием ручных фрезеров любой современной модели.

Следующим образом изготавливаются приспособления, если требуется использовать соединения типа «ласточкин хвост».

Внутри листа фанеры с несколькими слоями создаётся отверстие. Часть для резания у самой фрезы выступает из этой детали.
Заранее готовится фанерный лист, на нижней части которого фиксируют сам ручной фрезер. Хомуты и саморезы отлично подойдут при выполнении работы, как и крепления других видов.
Доска толщиной на 2,5 сантиметра крепится к фанерному листу, который в дальнейшем участвует при передвижении заготовленной детали. Функция направляющих перенимается конструкцией. Доски относятся к расходным материалам с одноразовым применением.

Изготовление соединений с помощью фрезеров

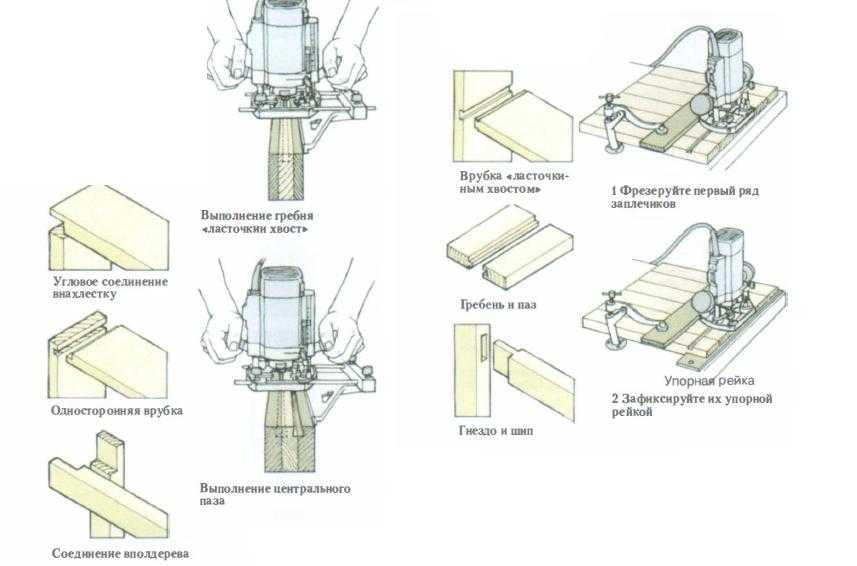

Изготовление соединений станет намного проще, если, перевернув фрезер, закрепить его в обрабатывающем центре и превратить, например, в поперечно-строгальный станок.

Соединения с использованием фальцев и пазов

Соединения внахлест, так же как и врубка, являются вариантами одного принципа. Зафиксировав несколько компонентов на верстаке, можно изготовить любое из этих соединений прямой фрезой и с помощью направляющего бруска.

Врубка ласточкиным хвостом

Вырезание соединения врубкой ласточкиным хвостом машиной с прямой фрезой максимально просто. Фрезеруйте паз (шпунт) врубки, двигая фрезер по направляющему бруску.

Затем зажмите заготовку ответной части соединения между двух деревянных обрезков и, используя направляющую линейку, отфрезеруйте на этом компоненте обе стороны гребня, который точно совпадает с пазом.

Соединения в шпунт

Соединения в шпунт (в паз и гребень) применяются для сплачивания досочных материалов и выполняются фрезером. Для прямоугольного гребня пользуйтесь прямой фрезой как при изготовлении гребня ласточкина хвоста.

Соответствующий паз по центру второго компонента вырезайте, перемещая инструмент по опорной рейке, закрепленной на заготовке с обоих концов, чтобы обеспечить широкую ровную поверхность для опоры базы фрезера.

Соединения на шипах

Паз для шипа — короткое, глубокое непроходное гнездо. Вырезайте его описанным выше способом, помечая карандашом, где следует опускать и поднимать фрезу. Другой способ — приблизигь ограничительные блоки к одной из опорных реек, по которым перемещается база. Работайте поэтапно, постепенно увеличивая глубину фрезерования.

Для выполнения одинаковых шипов положите детали рядом и вырезайте заплечики на всех деталях одновременно, пользуясь прибитой рейкой как направляющей. Излишек заготовок древесины удалите свободном режиме.

Переверните заготовки, уприте их заплечиками в упорную рейку, закрепленную на верстаке по ширине заплечиков, и повторите фрезерование.

Соединения ласточкин хвост

Для вырезания элементов такого соединения используют специальные шаблоны и соответствующие направляющие гребенки. Более сложные копиры позволяют выполнять разнообразные соединения ласточкиным хвостом, но основная масса шаблонов разработана для изготовления простого углового соединения ласточкиным хвостом внахлестку.

Подробные инструкции по сборке шаблонов для выполнения соединений ласточкиным хвостом внахлестку даются изготовителем, но в принципе обе заготовки зажимаются в шаблоне с небольшим смещением. Ширину деталей выбирайте такой, чтобы на ней умещалось целое число шипов и пазов.

Установите в машину фрезу для ласточкина хвоста н перемещайте ее вперед и назад по очереди между зубцами гребенки шаблона. Освободите компоненты соединения из зажимов, придайте им правильное положение относительно друг друга для подготовки к сборке.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

https://youtube.com/watch?v=aDVf2Crm9p8

Итак, у нас есть брус размером 10 на 15 см, в середине которого надо выбрать 5-тисантиметровую выемку. Первым делом сделаем разметку. На дереве желательно рисовать маркером или строительным карандашом, линии будут виднее.

Также нам понадобится ручная циркулярная пила. На ней выставим глубину реза, нужную нам, в данном случае 5 см. Выставив, выполним пропил на каком-нибудь куске дерева, замерив его глубину. Это необходимо сделать, чтобы не ошибиться с глубиной реза и не испортить обрабатываемую древесину.

Убедившись, что глубина выреза составляет 5 см, приступаем к выборке паза. На циркулярную пилу установим специальный упор и отрегулируем его так, чтобы диск был напротив нарисованной линии. Этот ограничитель будет упираться в грань бруса и рез получится идеально ровным. Настроив, можно начинать резать паз.

Сделав один вырез, передвигаем ограничитель на 5 мм в сторону выемки и делаем ещё один рез. Чем больше вырезов сделаете, тем легче будет выбирать древесину из паза. Для 5-тисантиметровой выемки в нашем случае мы сделали 11 пропилов. В результате получится что-то типа гребёнки, внутри бруса будет несколько тонких полосок.

Теперь перевернём брус пазом вниз и вытряхнем из него опилки. Возьмём стамеску с широким полотном и начнём вычищать деревянные пластинки. Ломаются они легко, слегка похрустывая. В завершении стамеской нужно подчистить дно паза, сделав его поверхность ровной и гладкой.

Вот таким нехитрым образом можно быстро и легко выбрать паз в брусе, бревне или доске своими руками, не привлекая к этой работе высокооплачиваемых специалистов. Если статья понравилась, поделитесь ей в соцсетях.

ВИДЕО

Начните с основ: главные правила для соединений «шип-гнездом

Независимо от того, как именно вы формируете шипы и гнезда, эти советы помогут получать идеально подогнанные, прочные соединения для любых изделий.

Правильные соединения всегда начинаются с аккуратной разметки. Используйте проверенные стальную линейку и угольник, а линии разметки наносите остро заточенным карандашом, рейсмусом или разметочным ножом.
Простое правило, которое легко запомнить: при разметке гнезда на торце или кромке толщину заготовки нужно делить на три равные части. Две внешние трети станут стенками гнезда, а средняя треть должна быть удалена. Так, в доске толщиной 18 мм делается гнездо шириной 6 мм по центру кромки заготовки. При использовании материала толщиной более 18 мм ширина гнезда может быть больше одной трети толщины заготовки при условии, что толщина стенок гнезда будет не менее 6 мм — это вызвано соображениями прочности.

- Вначале сделайте гнезда, а затем сформируйте подходящие к ним шипы. Намного проще точно подогнать шип, чем изменять размеры готового гнезда.
- Наивысшая прочность склейки достигается, когда сопрягаемые поверхности гладкие.
- Правильно подогнанный шип должен удерживаться в гнезде без клея и не выпадать при переворачивании деталей, но при этом для сборки и разборки соединения должно хватать лишь небольшого усилия руки.

Высверленные или фрезерованные гнезда будут иметь закругленные концы. Чтобы подогнать их к шипу прямоугольного сечения, можно подрезать уголки гнезда стамеской. Для экономии времени и усилий, можно просто закруглить углы шипов.

Создание шипов на брусках и досках

Обработка выполняется при помощи следующей последовательности действий:

Деталь, подвергаемая обработке, устанавливается на плоскости с нижней стороны.
Край детали, где происходит формирование шипа, вмещают вырезы у направляющих вверху. Конструкция движется внутрь, пока не упрётся в конец.
Элемент подвижного типа должен фиксироваться, с сохранением определённого положения.
Применяем клиновой инструмент, чтобы соединить друг с другом направляющие и плоскость, расположенные вверху.
Соединение ручного фрезера с верхними направляющими.
При помощи фрезерного инструмента на домашнем фрезерном столе производится снятие древесины у одной стороны.
Когда обработана первая сторона заготовки, начинают вторую.

Операция будет успешной только при высоких параметрах производительности и точности. Настройка относится к обязательным действиям перед тем, как инструменты включаются. Для решения вопроса действия выполняются со следующей последовательностью:

Фрезерный инструмент опускают до тех пор, пока он не дойдёт до поверхности основания.
Измерение толщины детали.
Результат по толщине делится на 4. Итог – параметр расстояния, которого придерживаются, поднимая фрезу над основанием.

Угловые соединения вполдерева своими руками

Угловая врубка вполдерева (внахлестку) – наиболее распространенный тип рамного соединения. Его логика предельно проста: на концах обеих деталей вырезают углубления (фальцы) по ширине ответной детали. Фальц образует грань и заплечик – они должны быть идеально ровными и строго перпендикулярны друг другу. В качественном соединении поверхности обеих деталей плотно подогнаны и образуют стык без малейших зазоров.

Разметка соединения

Создайте разметку под выборку фальца. Для этого используйте столярный угольник, рейсмус и разметочный нож.

Отмерьте длину грани по ширине сопрягаемой детали. Прочертите линии разметки на кромках. Установите рейсмус на половину толщины детали и сделайте боковую разметку.

Вырезание фальца

Используя обушковую пилу, отпилите отходную часть на каждой детали, аккуратно следуя по разметке без сильных нажимов и рывков.
