Поплавковый выключатель уровня воды своими руками

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

• простота конструкции;
• компактность;
• безопасность;
• автономность — не требуют никаких источников электроэнергии;
• надёжность;
• дешевизна;
• лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

https://youtube.com/watch?v=HFM-k0jItxM

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Типы изделий контроля уровня заполнения

Приборы контроля уровня жидкости подразделяются на два основных вида: контактные и бесконтактные.

Бесконтактные датчики: описание

Используются преимущественно в промышленных процессах и делятся на ультразвуковые устройства, ёмкостные, электродные, работающие по гидростатическому принципу и так далее. Такие устройства применяются не только в воде, но и в других средах, в том числе и агрессивных. В схему входит, помимо самого датчика, погружаемого или устанавливаемого на стенки ёмкости, контроллер управления, который устанавливается в отдельном блоке управления вне резервуара. Такие системы являются сложными и дорогими, а, следовательно, нерентабельными для использования в бытовых условиях.

Для контроля уровня наполнения бака водой, необходимой для полива или водопровода, целесообразнее применять устройства боле простые и дешёвые.

Характеристика контактных приборов

Самые распространённым в этом виде приборов контроля заполнения резервуаров являются контактные датчики поплавкового типа, собранные на основе герконов. Устройства просты, надёжны и дёшевы. Разделяются по месту расположения в ёмкости с жидкостью:

1. Вертикальное расположение. Шток с поплавком и магнитом двигается вдоль вертикальной трубки, на которой расположены герконы включения и отключения насоса.
2. Горизонтальное размещение. Устанавливается в верхней или нижней части стенки ёмкости. По мере наполнения резервуара поплавок с закреплённым на нём магнитом поднимается на поперечной штанге к геркону, который коммутирует отключения питания насоса.

Поплавковые датчики контроля наполнения с различными конструктивными особенностями можно приобрести в магазинах. Выбор зависит от конкретного места установки прибора и условий эксплуатации.

Преимущества

Среди всех преимуществ, которыми обладает поплавковый выключатель для контроля уровня воды, в первую очередь следует выделить то, что он способен выполнять функцию обычного датчика для определения уровня воды в резервуарах. Причем эту задачу он успешно выполняет, даже невзирая на то, что для каких целей используется емкость и какой она имеет объем. Вместе с тем это устройство для контроля уровня воды в состоянии помочь сделать более удобной эксплуатацию насосного оборудования. При помощи такого устройства упрощается контроль функций промышленных, бытовых систем водоснабжения.

В некоторых случаях с его помощью можно успешно отводить жидкость. Также поплавковый выключатель для контроля уровня воды может входить в состав оборудования при сооружении канализационных коммуникаций. Простота работы и высокая эффективность его применения и обеспечили поплавочному выключателю широкое распространение в самых разнообразных системах, где возникает задача по контролю воды.

Стоит заметить, что способность обеспечить надежную защиту для насосных систем при сухоходном режиме работы является не единственным положительным качествам таких устройств. Вместе с тем с их помощью можно избегать ситуации, когда в емкостях происходит перелив воды.

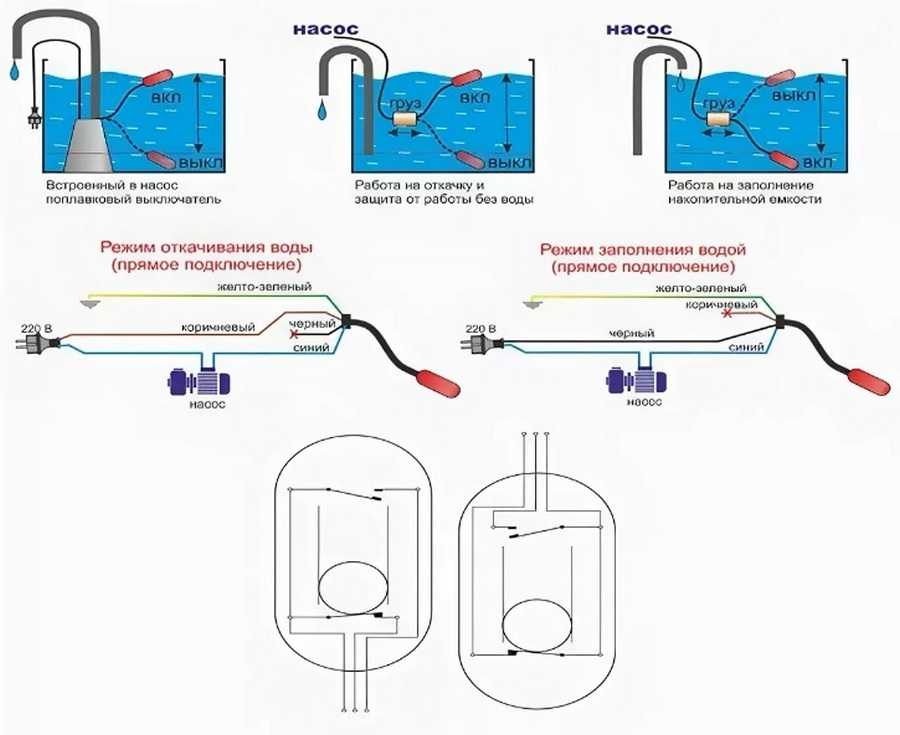

Для установки поплавковых выключателей можно использовать один из нескольких методов. Еще до монтажа этого устройства следует удостовериться, что номинал тока, используемого для работы насоса, меньше максимально допустимого значения тока, которое приведено в технических характеристиках на этот тип поплавка. Среди известных методов монтажа поплавкового выключателя для контроля уровня воды наиболее простым в реализации является его размещение в резервуаре, предусматривающем применение поплавка с кабелем и специального грузила, которое прилагается к этому устройству.

При таком варианте установки грузило необходимо зафиксировать на кабеле, а затем опытным путем рассчитать длину плеча свободного хода поплавка. Используя защелку, нужно грузило закрепить на кабеле. После этого уже непосредственно кабель необходимо прочно зафиксировать с внешней стороны резервуара. Далее уже переходят к подключению поплавкового выключателя к насосу. После этого устройство может быть использовано по своему назначению.

Вариант установки поплавка для насосов, предусматривающий использование подводящего кабеля, может применяться лишь в ситуации, когда отсутствует риск зацепки или зависания основного устройства в самом резервуаре и когда в нем размещается лишь один поплавок.

В некоторых ситуациях может быть принято решение об установке сразу нескольких поплавков для контроля уровня воды. В этом случае их монтаж осуществляется на специальную штангу. В качестве последней чаще всего используются фрагменты пластиковой трубы, которую необходимо прочно зафиксировать в резервуаре. После этого на трубу устанавливают поплавки, причем их нужно правильно выставить, настроить и разнести по длине штанги с тем расчетом, чтобы они не создавали трудностей друг другу для нормальной работы.

Подведение кабелей, которые идут от поплавковых выключателей, к штанге осуществляется с использованием хомутов

При выборе числа поплавковых выключателей следует обращать внимание на количество насосов или тип и число защитных приспособлений и используемых пультов управления. В некоторых ситуациях проблема обеспечения надежной работы поплавковых выключателей может быть решена за счет применения нескольких штанг

При определении схемы установки поплавковых выключателей, их количества и места их размещения необходимо каждый раз учитывать особенности места их монтажа либо ориентироваться на проект.

Самодельный поплавковый выключатель

Если у вас есть время и желание, то простейший поплавковый датчик уровня воды можно сделать своими руками, и расходы на него будут минимальны.

Механическая система

Для того чтобы максимально упростить конструкцию, в качестве запирающего устройства будем использовать шаровый клапан (кран). Хорошо подойдут самые маленькие клапаны (полудюймовые и меньше). Такой кран имеет ручку, которой он закрывается. Для переделки его в датчик необходимо удлинить эту ручку полоской металла. Полоска крепится к ручке через просверлённые в ней отверстия соответствующими винтами. Сечение этого рычага должно быть минимальным, но при этом он не должен изгибаться под действием поплавка. Длина его около 50 см. Поплавок крепится на конце этого рычага.

В качестве поплавка можно использовать двухлитровую пластиковую бутылку от газировки. Бутылка наполовину заполняется водой.

Проверить работу системы можно, не устанавливая её в резервуар. Для этого установите кран вертикально, а рычаг с поплавком поставьте в горизонтальное положение. Если все сделано правильно, то под действием массы воды в бутылки, рычаг начнёт двигаться вниз и займёт вертикальное положение, вместе с ним провернётся и ручка клапана. Теперь погрузите устройство в воду. Бутылка должна всплыть и повернуть ручку клапана.

Так как клапаны различаются размерами и усилием, которое нужно приложить для их переключения, возможно, нужно будет провести настройку системы. В случае если поплавок не может провернуть клапан, можно увеличить длину рычага или взять бутылку большего объёма.

Монтируем датчик в ёмкости на необходимом уровне в горизонтальном положении, при этом в вертикальном положении поплавка клапан должен быть открыт, а в горизонтальном — закрыт.

Датчик электрического типа

Для самостоятельного изготовления датчика этого типа, кроме обычного инструмента, понадобится:

• Полудюймовая пластиковая труба для пайки водопровода. Длина трубы произвольная и зависит от размера вашего бака.
• Трёхжильный медный провод сечением провода 0,5 мм2. Длина провода равна длине трубки плюс расстояние до блока управления, к которому будет подключаться датчик.
• Брусок пенопласта 5*5*8 см.
• Магнит. Хорошо, если он будет кольцевой, например, от старого динамика. Его внутренний диаметр должен быть на 4−6 мм больше наружного диаметра трубки.
• Два геркона. Один — с нормально замкнутым контактом, другой — с нормально разомкнутым.
• Паяльник, припой и канифоль.

Последовательность изготовления следующая:

1. Из пенопласта делаем поплавок. Для этого скругляем углы, чтобы получился цилиндр. По длине просверливаем отверстие на 3 мм больше наружного диаметра трубы. К одному из торцов цилиндра крепим магнит. Прикрепить его можно на эпоксидный клей или притянуть нитками. Убедитесь, что магнит не топит поплавок.
2. Берём трубку. Нагреваем один из концов и сминаем его так, чтобы образовалось утолщение. Это предотвратит попадание воды внутрь трубы и одновременно будет служить ограничителем нижнего положения поплавка.
3. Надеваем поплавок на трубу магнитом вверх и сдвигаем его в нижнее положение. Поплавок с магнитом должен свободно перемещаться по трубе.
4. Берём провод. Совмещаем его конец с нижним концом трубки. Ставим первую метку в месте, где расположен магнит. Здесь будет расположен геркон нижнего уровня. Вторая метка должна соответствовать верхнему. Эту же метку нанесите на трубу. Это упростит монтаж и настройку работы системы.
5. Берём геркон с нормально разомкнутым контактом и припаиваем его к проводу в месте нижнего уровня. Для этого зачищаем изоляцию на центральной жиле и на одной из боковых.
6. Геркон с нормально замкнутым контактом устанавливаем на верхнем уровне. Его припаиваем к центральной жиле (она общая для обоих герконов) и к оставшейся свободной.
7. В нижнем конце провода жилы должны быть изолированы друг от друга. С другой стороны промаркируйте, какая жила к чему подключена.
8. Провод с герконами вводим в трубу до упора, а его верхний конец фиксируем герметиком.
9. Готовый датчик крепим внутри ёмкости вертикально, учитывая метку верхнего положения поплавка. Трубка обладает некоторой плавучестью. Для того чтобы она не всплывала и не деформировалась, подгрузите её нижний конец.

Принцип работы поплавкового уровнемера

Плавучесть — это направленная вверх сила или подъемная сила, выталкивающая вверх погруженный в жидкость предмет. На любой предмет, погруженный в жидкость действует подъемная сила, равная по величине весу вытесненной жидкости.

Демонстрационный показ вытеснения, подъемной силы и кажущейся потери веса

На рисунке выше проиллюстрированы взаимоотношения между вытеснением, подъемной силой и весом, а также показано, как у предмета, погруженного в жидкость происходит кажущаяся потеря веса, соответствующая по величине весу вытесненной им жидкости.

На рисунке изображены: предмет цилиндрической формы, подвешенный на весах; большой сосуд, заполненный жидкостью до уровня переточной трубы; пустой сосуд размером поменьше для сбора вылившейся из большого сосуда жидкости, при условии вытеснения жидкости из большого сосуда. Вес предмета показан на шкале весов.

При погружении предмета в жидкость часть жидкости выливается в пустой сосуд. Изменение показания веса на весах указывает на то, что вес предмета уменьшается. Величина этой кажущейся потери веса равна весу жидкости, вытесненной в пустой сосуд.

Если вес предмета больше веса вытесненной им жидкости, предмет будет находится в погруженном состоянии, но потеря его веса будет по-прежнему равняться весу вытесненной им жидкости. Если предмет (при полном погружении) весит меньше, чем объем вытесненной им жидкости, предмет поднимется на поверхность и будет держаться на поверхности жидкости. Дрейфующий предмет будет плавать именно на том уровне, на котором вес вытесненной им жидкости будет точно равняться весу самого предмета.

Плавучесть на примере двух предметов

На рисунке выше проиллюстрировано явление плавучести на примере двух подвешенных предметов, спускающихся в резервуар с жидкостью. Предмет, находящийся слева, плавает: подъемная (выталкивающая) сила жидкости по величине больше веса предмета. Действие предмета, находящегося справа, подобно действию вытеснителя. По мере повышения уровня жидкости он будет погружаться в жидкость, поскольку выталкивающая сила жидкости по величине меньше веса предмета.

Сигналы перемещения поплавкового уровнемера в результате его подъема или снижения в соответствии с изменением уровня жидкости могут переводится в показания уровня с помощью ряда различных устройств, включая откалиброванные стержни; рычажные соединения; ленты (или цепи); шкивы и противовесы; канаты и скользящие стрелки-указатели; подъемные механизмы и механические выключатели.

Стержень со стрелкой-указателем и шкалой монтируются на внешней стороне резервуара. Поплавковый уровнемер, который закрепляется внизу стержня, виден в этом примере через отверстие, закрываемое крышкой, наверху резервуара. Любое изменение положения поплавка показывается смещением стрелки вдоль шкалы.

А также поплавок может быть подсоединен непосредственно к индикаторной стрелке с помощью рычажного соединения. Это механическое соединение выведено с выходом прямо на стрелку на индикаторном устройстве. При поднимании или опускании поплавка внутри резервуара рычажная передача смещает стрелку вдоль шкалы на индикаторе.

Особенности конструкции и функционал агрегата

Сама по себе конструкция выключателя-поплавка довольно-таки элементарна. Внутри корпуса, выполненного из высокопрочного теплостойкого пластика, размещается функционирующий электрический переключатель. Рядом расположен рычажок для перемещения контактов в переключателе и стальной шарик, отвечающий за положение рычажного элемента во время смены положения непосредственно самого поплавка.

Приборы данного вида принадлежат к ряду универсальных вариантов бытовых/промышленных устройств, ввиду того, что одинаково правильно срабатывают как в случае опустошения накопительной емкости, так и при ее переполнении.

От узла переключателя отходит кабель, обычно состоящий из трех проводов – черного, коричневого и синего. Черный является общим проводом, синий отходит от нормального открытого контакта переключателя, а коричневый – от нормального закрытого.

К проводящему проводу и самому корпусу также предъявляются специальные требования. Первый в обязательном порядке должен иметь повышенный предел влагостойкости, а второй должен быть полностью герметичен и непроницаем для воды.

Выходное отверстие устройства крепится дополнительно с помощью высокопрочного уплотнителя и оснащается практичным приспособлением, которое обеспечивает нейтрализацию в проводе механического напряжения.

В свою очередь, изолированная часть кабельного ввода должна быть заполнена полимерной смолой, что будет исключать попадание влаги (или любой иной жидкости) во внутрь и обеспечивать нормальную работу оборудования в целом.

Как правило,  и корпус, и оболочка провода имеют высокий уровень прочности и термостойкости. Благодаря этим свойствам они почти что неуязвимы для воздействия внешних элементов агрессивной среды, таких, как фекальные жидкие массы, фруктовая и мочевая кислота, бензин, а также жидкие масла и т. п.

Внутри пространство корпуса поплавка-выключателя заполняется воздухом, поэтому, устройство постоянно стремится всплыть и занять максимально высокое положение по отношению ко дну резервуара. В случае, если уровень жидкости в емкости падает, то и поплавок, соответственно, опускается ближе ко дну.

Длина провода, который необходим для перемещения механизма, является параметром, регулирующим разброс между нижним и верхним положением выключателя-поплавка. Отправной точкой, относительно которой будет осуществляться движение, задает грузило, перемещающееся вдоль кабеля выключателя.

Корпус устройства, обычно, имеет непористую и гладкую поверхность. К нему не приклеиваются фрагменты отходов жизнедеятельности людей и не прилипают частицы грязи, оказавшиеся в каналах сточных вод. В то же время, бумага, крупицы песка, иные твердые предметы попросту соскальзывают с агрегата, никоим образом не влияя на его функциональность, эффективность и плавучесть.

Стоит отметить, что выключатели-поплавки крайне функциональны сами по себе и могут быть приспособлены для решения широкого круга задач. Всего несколько модулей, грамотно смонтированных в единую систему в одной емкости, способны обеспечить:

• Полноценное функционирование основного насоса всей коммуникационной сети;
• Эффективную работу придаточной (вспомогательной) помпы;
• Фиксацию резкого понижения уровня жидкости в емкости, выступая в роли одновременно аварийного контроллера и датчика-сигнализатора степени переполнения.

Все это знатно снизит нагрузку на рабочее оборудование и защитит насосную систему в целом от преждевременного износа, перехода работы на «сухой ход» и иных технических неполадок и потенциально возможных неисправностей.

Какие существуют виды дренажных насосов

По своему назначению такие насосы для откачивания грязной жидкости подразделяются на:

Поверхностные насосы. Такого типа устройства применяются для перекачки жидкости из резервуаров небольших размеров. Агрегат устанавливается на землю, у кромки сливной ямы. Для откачивания отходов на дно емкости опускается шланг. При работе насоса в автоматическом режиме необходимо подвести к рычагу включения поплавковый механизм, он будет следить, какой уровнем воды в резервуаре или котловане. При подъеме стоков выше определенной отметки, поплавок вместе с ними поднимается и включает оборудование.

Такое устройство должно иметь две трубы:

1. входную, для засасывания воды из сточной ямы;
2. выходную, через которую жидкость выводится за ее пределы.

При работе необходимо следить, чтобы в двигатель не попала вода, что может привести к поломке аппарата. Поэтому перекачка стоков должна выполняться быстрее, чем может подниматься их уровень в котловане.

Основное преимущество поверхностных дренажных устройств – их мобильность. Устройство легко можно перенести в любое место, а пи необходимости ремонта его можно выполнить легко и быстро.

Погружные насосы. Такие модели чаще всего используются для очищения глубоких емкостей и при масштабных затоплениях, для устранения лишней воды. В этом случае агрегаты опускаются в емкость или котлован, откуда нужно выкачать жидкость, и засасывание воды идет через отверстия, расположенные в их днище, а не через входные шланги для дренажных насосов. Сетчатые фильтры аппаратов защищают его от попадания в импеллер насоса камней и остальных крупных частиц.

Применение поплавка или пластикового пузыря позволяет, при определенном объеме стоков, автоматически включать погружной насос. Для предупреждения возможного замыкания, при погружении устройства в жидкость, изготовители предусмотрели качественную электроизоляцию. Неоспоримыми преимуществами дренажного насосного оборудования для жидкости являются:

• Универсальность.
• Длительный срок эксплуатации.
• Нет необходимости обязательного регулярного прохождения технического обслуживания.

При необходимости откачать или перекачать сильно загрязненную жидкость, лучше предпочитать канализационные или фекальные насосы. Они имеют специальный режущий или рубящий инструмент и могут перекачивать и перерабатывать жидкость, в которой имеются крупные бытовые отходы.

Устройство и принцип работы дренажных насосов

Основными элементами дренажного насоса являются:

• Двигатель. Если цена насоса небольшая двигатель расположен во внутреннем корпусе, изготовленном из пластика.
• Конденсаторный двигатель, имеющий термозащитный выключатель, который предотвращает перегрузку, имеют более дорогие модернизированные агрегаты. Здесь:

1. корпуса выполнены из высокопрочного полипропилена, с армированием стекловолокном; возможно изготовление корпуса насоса из нержавеющей стали или пластика, а для корпуса двигателя и вала берется нержавейка;
2. рабочий вал изготовлен из нержавеющей стали.

• Корпус внутренний.
• Корпус наружный.
• Вал.
• Рабочее колесо или крыльчатка, находятся на валу в наружном корпусе насоса. От конфигурации колеса зависит, какой величины частицы грязи могут пропустить насосы.

При работе насоса, водой заполняется пространство между корпусами, образуя «рубашку» охлаждения, что защищает агрегат от перегрева.

Для автоматического отключения и включения в работу, насосы оснащаются поплавковыми выключателями, которые контролируют уровень воды в резервуаре, обеспечивают защиту устройства от «сухого хода» и от затопления, следят за своевременным включением насоса.

Качественную, и с длительным сроком службы насоса, работу можно получить, если содержание волокнистых включений будет минимальным, а размер твердых частиц не превышает 5 мм. Чем меньше глубины монтажа, тем лучше.

Недорогие приборы промышленного производства

Различные модификации АРС

Такие поплавковые датчики применяются, как правило, в водоёмах. Измерительная головка в приборах этого типа небольшая, что делает прибор компактным. Нагрузочная возможность применения, согласно инструкции по эксплуатации, может достигать 1 ампера. Ввод провода в устройства герметичный. Корпус сделан из пластика. Рабочий дифференциал срабатывания равен 45 градусам. Максимальное давление для корректной работы приборов — 3 бара. Стоимость около 2 тыс. рублей в зависимости от модификации.

Устройства контроля заполнения ёмкости «Кристалл»

Эти датчики поплавкового типа можно применять в агрессивных средах. Очень компактны. Измерительная головка 2.3 сантиметра в диаметре. Максимальное давление корректной работы достигает 3.3 бара. Проводной вход выполнен в виде пластикового уплотнителя. Приборы оснащены барьером искрозащиты. Могут работать в горячей среде. Цена чуть выше 2 тыс. рублей, в зависимости от модификации.

Приборы Burkle

Эти устройства предназначены для загрязнённых сред, но также могут быть использованы и в чистых водоёмах, и резервуарах с чистой водой. Максимальное давление корректной работы составляет 4.1 бара. Максимально возможная нагрузка равна 1А. Возможна работа в средах, нагретых до 170 градусов, в жидкостях плотностью до 3 кг на кв. см. Средняя цена прибора составляет 2200 рублей и зависит от незначительных модификаций, вносимых производителем.

Датчики Fine Tek и Wilo

Эти устройства поплавкового типа можно использовать в агрессивных средах. Применяются для дренажных целей, также могут быть установлены в колодцах. Датчики выдерживают нагрузку до 2 ампер. Измерительные головки компактны и составляют 2.5 см. Проводные входы выполнены в специализированном уплотнителе. Корпуса сделаны из термостойкого пластика. Устройства оснащены топливными зондами, что позволяет их использование в горючих средах. Цена колеблется от 2 тыс. до 2500 рублей и также зависит от модификации.

Приборы Wilo поплавкового типа наиболее дёшевы, но функционально не предназначены для агрессивных сред применения и могут быть использованы только в чистой воде. Датчики обладают небольшими измерительными головками и имеют компактный вид. Максимальная температура использования равна 140 градусам. Рабочий дифференциал равен всего 30 градусам. Максимальное рабочее давление не превышает 2 бара. Цена таких датчиков колеблется в районе 1900 рублей.

Назначение

Практически каждый насос оборудуется специальными устройствами, которые отслеживают правильность работы и предотвращают возникновение неисправностей. Одним из популярных и эффективных средств контроля служит поплавковый выключатель. Главная особенность изделия заключается в его функциональности и практичности. Оно может работать не как исполнительный элемент, но и как датчик уровня воды, при этом размещается в любой емкости.

В одной таре может находиться до 3-4 поплавковых выключателей, при этом они будут решать определенные задачи:

• Следить за корректной работой главного насоса;
• Отключать оборудование в аварийной ситуации;
• Способствовать работе вспомогательного насоса;
• Полностью заменить некоторые датчики, для экономии пространства.

При помощи такого продукта, насос всегда будет защищен от «сухого хода», что предотвратит быстрый износ и поломку. Кроме того, если человек наполняет большой резервуар, выключатель способен следить за уровнем воды и предотвратить перелив. Оборудование продается в двух вариантах: тяжелые и легкие. Первый рекомендуется устанавливать в дренажных или дождевых стоках, а второй подойдет для стандартной работы с чистой водой. Длина кабель у всех разная, минимальное значение – 2 метра.

Как отключить поплавок на дренажном насосе

В некоторых ситуациях потребуется полная замена поплавкового устройства. В этом случае понадобится сначала отсоединить его от насоса. Поплавок является частью электрической системы насосного оборудования, и снабжён рычажком с размыкателем цепи. Чтобы отключить его, потребуется отсоединить провода, и заменить неисправный узел.

Если же в наличии запасного поплавка нет в наличии, а работоспособность насоса нужно восстановить немедленно, в качестве временной меры можно соединить провода, ведущие к поплавку напрямую, без размыкателя. При этом надо следить, чтобы место стыковки проводов было поднято выше уровня воды. В противном случае высока вероятность короткого замыкания. Следить за работой дренажного насоса с отключенным поплавком придётся «в ручном режиме», иначе возможно его поломка при понижении уровня откачиваемой воды.

Контроль за работой насосов осуществляется с помощью разных устройств, и одно из наиболее распространенных — поплавковый выключатель уровня воды. Он одновременно может выполнять задачу датчика уровня воды и быть исполнительным элементом управления насосом. Размещаются поплавки для насоса в емкостях.

В одном резервуаре могут разместиться несколько таких выключателей, притом они могут решать разные задачи:

• Контролировать работу основного насоса.
• Служить датчиком перелива.
• Обеспечивать работу вспомогательного насоса.
• Служить аварийным датчиком уровня.

С помощью подобных устройств насосный аппарат защищается от режима «сухого хода». При заполнении разных резервуаров данный элемент защищает их от перелива. Поплавковые выключатели для насоса бывают легкими и тяжелыми. Первые чаще используются в системах водоотведения и водоснабжения; вторые — в дренажных, дождевых и фекальных стоках. В магазинах приспособления продаются с кабелем длиной 2, 3, 5, 10 м.

Причины возникновения поломок

• Неправильная эксплуатация прибора. Следует различать дренажник от фекальника, хотя на первый взгляд они похожи. Использование первого для выкачивания канализационных стоков недопустимо. Прибор служит только для откачки условно чистой воды. Неправильное использование часто приводит к поломке агрегата. Постоянное включение и отключение с интервалом меньше одной минуты – пагубно влияет на мотор и подшипники.
• Повреждение кабеля. Питающий кабель – один из основных элементов помпы. Без него ничего работать не будет. Обрыв или преломление шнура приведет к обесточиванию агрегата. Кабель можно заменить самому, главное – выбрать верное сечение и количество жил. Нельзя проводить ремонт шнура только в месте КЗ. Лучше заменить его полностью, от вилки до насоса.
• Редкий осмотр и неправильное обслуживание. Любой прибор нуждается в техническом контроле. Дренажник осматривают на предмет дефектов раз в полгода. Если агрегат находится в воде постоянно, то доставать его следует раз в квартал. Во время осмотра проводятся процедуры по смазке подшипников, протяжке фиксирующих болтов и гаек. Игнорирование данных действий приведет к поломке основных узлов прибора – потребуется ремонт дренажного насоса.
• Работа агрегата всухую. Насос не должен работать без воды. Только в погруженном состоянии его можно включать в сеть. Хозяева оставляют агрегаты без присмотра, откачав всю воду, помпа не перестает работать, двигатель перегревается, и оплетка моторного отсека слипается между собой. Происходит короткое замыкание – устройство полностью сгорает, что приводит к значительным денежным затратам на дорогостоящий ремонт.
• Неверно выбрана среда работы устройства. Существует мнение, что дренажник пригоден к откачке даже жидкости с высоким содержанием ила и глины. Конечно, это не так. На первых парах мотор справится с натуженным плотным слоем ила, но впоследствии движение густой фракции по шлангу будет создавать дополнительное сопротивление двигателю. В конце концов агрегат перестанет работать. Мелкая галька губительна для крыльчатки. Мощности прибора хватит, чтобы затянуть гальку в рабочее колесо, но вращение прекратится после попадания камней в шнеки миксера.
• Неправильная установка агрегата. Нужно помещать в емкость или водоем, опуская корпус с поплавком на глубину. Необходимо помнить, что погружать прибор и ставить его на дно недопустимо.
• Заводской брак. С этим явлением ничего сделать нельзя. Совет только один – не выбрасывать документы и чек на купленный товар.
• Нарушение герметичности корпуса. Опуская прибор на глубину или в емкость для выкачивания жидкости, недопустимо бросать его или резко топить. Удар о камень или стенку резервуара приведет к образованию трещин в стыках или стенке насоса. Внутрь попадет вода, и двигатель сгорит или придет в негодность.

Ремонт после внезапного отключения

Работа прибора внезапно прерывается после нескольких минут или часов. Если это происходит 1-2 раза в день, то волноваться не стоит. Как только частотность превышает 3-4 раза, нужно разобраться в причинах. Открывает список таковых защитный механизм, который внезапно срабатывает. Его задача – не допустить «сухого хода» и перегрева, но при определенных обстоятельствах он может сработать

Вначале стоит обратить внимание на поплавок и нагревающий кабель

Иногда для определения поломки насоса следует использовать специальные электронные приспособления

Если чувствуется избыточное тепло, то нужно вникнуть в характеристики работы бытовой электрической сети.

Порядок действий выглядит следующим образом:

• Проверить, правильно ли произведено подключение насоса к бытовой сети;
• Убедиться, что напряжение в доме «не проседает» и не выходит за верхние границы, рекомендованные производителем насоса;
• Если это имеет место, то насос с поплавком оснащается стабилизатором;
• Все можно сделать своими руками за 1 час.

Существует несколько типов причин, приводящих к поломке насоса. Делятся они на механические, электронные и случайные. В первом случае речь идет о физическом износе частей или о попадании в них посторонних предметов. Ко второй категории относятся скачки напряжения и ошибки во время эксплуатации. Завершают список действия человека. Нерегулярное обслуживание и замена вышедших из строя элементов приводят к существенной поломке.
