Как и какие неисправности можно отремонтировать самому?

Самостоятельно устранить можно программные сбои, нарушения внешнего типа. То есть, поломки, ремонт которых не требует разборки телевизионного оборудования. Неудивительно, ведь рядовой пользователь не имеет в своем распоряжении профессионального оборудования и должного опыта.

Сейчас рассмотрим наиболее распространенные поломки, которые можно отремонтировать своими руками.

Индикатор питания не горит или мерцает

Во-первых, нужно проверить исправность розетки или удлинителя, к которому подключен телевизор. Во-вторых, следует осмотреть кабель питания, возможно, он поврежден. Если проблема заключается в сломанной розетке, просто подключите устройство к другому источнику питания.

Достаточно часто проблемы с индикацией возникают из-за того, что устройство не выходит из режима ожидания. Метод устранения программного сбоя универсален, нужно просто поменять настройки перехода из режима ожидания, после этого ТВ будет работать корректно.

Настройка телевизионного вещания

Если у вас подключена «цифра», но при этом в один момент пропали все каналы, то не спешите звонить в сервис-центр. Сначала нужно постараться восстановить их самостоятельно. Проведите ручную или автоматическую настройку. Также постарайтесь отрегулировать антенну, направьте ее в сторону вышки. Переключайте каналы и параллельно изменяйте месторасположение антенны, чтобы зафиксировать оптимальный вектор.

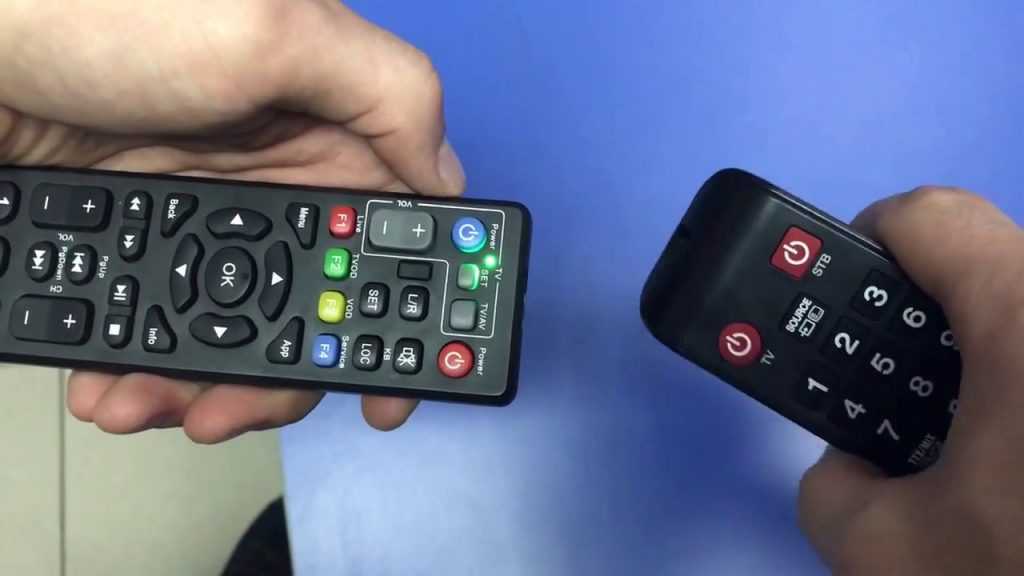

Не работает пульт дистанционного управления

Самая распространенная причина – сели батарейки. Поэтому сначала поменяйте их. Если проблема никуда не исчезла, тогда наведите на ИК камеру смартфона и нажимайте на кнопки пульта, если он не светится, значит, устройство сломано. Совершенно необязательно чинить его, можно скачать приложение на смартфон, которое позволит управлять ТВ.

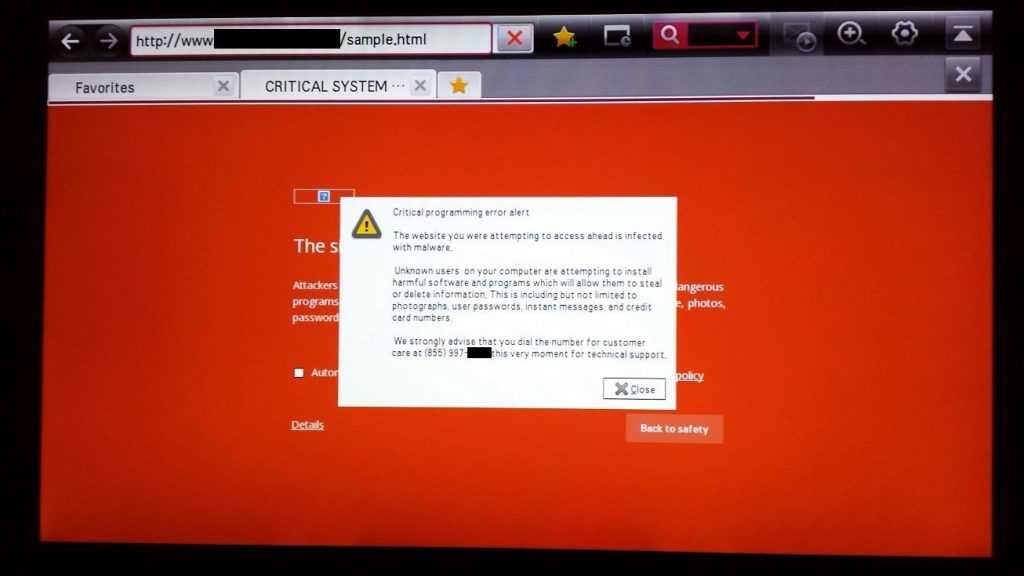

Проблемы со Smart TV

В некоторых ситуациях пропадает звук или искажено изображение телевизора Samsung из-за программных сбоев. Чтобы исключить их, своевременно обновляйте прошивку. Автоматическое обновление лучше отключить. Делайте все вручную. Процесс установки обновлений не занимает много свободного времени.

JVC C-140EE

Через 2…3 мин после включения телевизора «уходит» настройка на каналы.

Напряжение на выв. ВТ тюнера (рис. 9) нестабильно. Неисправным оказался фильтр на транзисторах Q011, Q012, Q013, расположенный в модуле управления SBXM002A, ремонт которого затруднен ввиду его неудобного расположения (в центре шасси), малых габаритов (в нем применены ЧИП элементы), а также из-за наличия пятидесяти (!) наглухо запаянных выводов.

Рис. 9

Поэтому ничего другого не оставалось, как собрать аналогичный фильтр на транзисторах КТ3102 и КТ3107 и подключить его вместо оригинального. При этом напряжение +32 В от модуля управления было отключено и подано на вновь изготовленный фильтр. Он был размещен на «крыше» тюнера.

Когда нужен мастер?

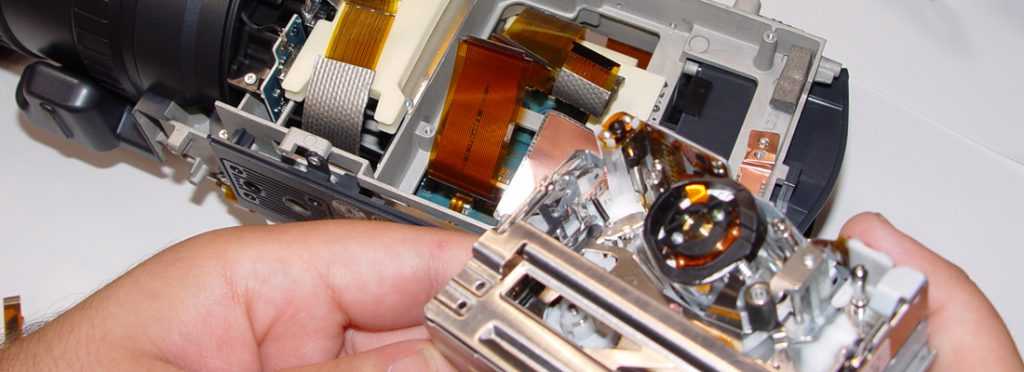

Аппаратные поломки способен устранить исключительно квалифицированный мастер. Поэтому если перегорел блок питания телевизора Самсунг Смарт ТВ или появились точки на экране, обязательно обратитесь за помощью в сервисный центр.

Слишком тусклое изображение

Этот признак свидетельствует о наличии проблем с подсветкой. Дело в том, что все светодиоды подключены последовательно, поэтому если перегорает одна лампа, приходится полностью менять всю систему. Не редко, подсветка перестает работать из-за проблем с напряжением. В некоторых ситуациях, тусклая картинка – признак проблем с LED драйвером.

Отсутствует звук

Восстановление ТВ предполагает тестирование работоспособности блока питания, а также всей цепочки: от адаптера до микросхемы, отвечающей за воспроизведение аудио дорожек. Не исключено, что блок питания исправен, но при этом повреждена микросхема.

Экран загорается, а картинки нет

Вероятно, на вход графического усилителя не подается сигнал с приемного блока. Это означает, что виноват тюнер и его цепи. Чтобы протестировать телевизор, подключается дополнительный источник сигнала – смартфон, ПК или ноутбук, для этого используются соответствующие интерфейсы, например, HDMI. Если в итоге картинка появляется, значит, сломан тюнер, микроконтроллер или же их цепи.

Электрическая схема телевизора LG

Измерительное напряжение поступает на этот ключ с выв. На рассматриваемом шасси используется функция блокировки звука: сигнал S-Mute от микроконтроллера подается на выв.

Сигнал ПЧ усиливается, демодулируется, и на выходе IC выв. Это не те инструкции, которые изначально поставляются вместе с приобретаемой техникой.

С выхода микросхемы, выв. Нагрузкой выходного каскада строчной развертки является трансформатор строчной диодно-каскадный ТДКС Т и строчные отклоняющие катушки. Назначение выводов микросхемы SAA Сигнал.

Переменное напряжение, ограниченное резистором R, выпрямляется диодом D и поступает на конденсатор С, а также на выв. Таблица 3. Синхроселектор осуществляет выделение из видеосигнала строчных импульсов, которые синхронизируют внутренний тактовый генератор.

Может пригодиться

Диод D открывается, напряжение на выв. Это не те инструкции, которые изначально поставляются вместе с приобретаемой техникой. Нажмите для увеличения Рис.

С выхода демодулятора выв. Рассмотрим принцип работы телевизора по принципиальной электрической схеме, приведенной на рис. Конденсатор С, включенный между коллектором Q и корпусом, образует со строчными катушками ОС Н-DY параллельный колебательный контур, резонансная частота которого должна быть близкой к частоте строчных импульсов. Измерительный резистор схемы защиты R установлен между истоком мощного транзистора в составе микросхемы IC и общей шиной. Кадровая развертка Пилообразные противофазные импульсы кадровой развертки с выв.

Принципиальная электрическая схема модуля телетекста вариант 2 Рассмотрим особенности работы и подключения модуля телетекста на основе микросхемы SAA рис. Тракт обработки видеосигнала Сигнал вещательного телевидения поступает на антенный вход тюнера TU см. Вот она и халява.

Назначение выводов микросхемы приведено в табл. На конденсаторе С, подключенному к выв. Напряжение используется для питания накала кинескопа Р Поэтому надев чёрный балахон с капюшоном и прочитав специальную молитву радиолюбителя — некроманта, начинаю обкуривать телевизор клубами канифольного дыма помогает изгнать демона неисправности.
Ремонт телевизора LG

Akai CT-1417D

Телевизор не переключается в рабочий режим из дежурного.

Как выяснилось, выходной строчный транзистор Q404 (рис. 4) пробит. Напряжение В+ (в норме равное +112 В) на эквиваленте нагрузки (электролампа на напряжение 220 В мощностью 40…60 Вт) достигает значения +158 В. Для того чтобы в этом убедиться, транзистор Q404 должен быть выпаян, а контакты реле RLY401 (рис. 5) замкнуты перемычкой.

Рис. 4

После замены электролитических конденсаторов С909 и С911 источника питания (см. рис. 5) на конденсаторы тех же номиналов (но на напряжение 63 В) напряжение В+ нормализовалось

Следует обратить внимание, что в этой схеме обрыв конденсатора С9 приводит к возрастанию напряжения В+ до +250 В. Заменив транзистор Q404 на исправный и подключив источник питания, получаем нормальную работу телевизора

Но для повышения его надежности целесообразно дополнительно подсоединить два резистора: один сопротивлением 18 кОм (мощностью 0,5 Вт) между базой транзистора Q904 и общей «горячей» точкой, а другой — сопротивлением 5,6 кОм (мощностью 5 Вт) — параллельно резистору R408 (см. рис. 5) или вместо него. Эти дополнительные элементы нагреваются, поэтому конструктивно их размещают таким образом, чтобы они были достаточно удалены от других деталей.

Рис. 5 (Нажмите для увеличения)

Указанные рекомендации полезны и для других моделей телевизоров, имеющих аналогичные источники питания, например: «Shivaki STV-202», «Philips 21-X54A», «Grundig GR 1450/2150», «Akai CT-1407D/2007D/2107D». Рассмотрим еще одну характерную неисправность этой модели: на экране имеются «демпферные столбы», цвет на изображении появляется через 10…15 мин (иногда в это же время он то появляется, то исчезает). На выв. 37 процессора управления IC602 (С68230Y) в это же время наблюдаются импульсы размахом около 0,5 В, а затем он возрастает до 3 В с одновременным появлением стабильного цвета. Неисправным оказался электролитический конденсатор С436 емкостью 22 мкФ на напряжение 160 В (см. рис. 4). После его замены дефект больше не проявлялся.

В таких схемах часто выходит из строя электролитический конденсатор С431 (см. рис. 4), так как при выключении телевизора часть тока разрядки конденсатора С436 протекает от минусовой обкладки С431 к плюсовой. Поэтому целесообразно минусовую обкладку конденсатора С431 присоединять к корпусу, а сам конденсатор использовать с допустимым напряжением 350 В, например К50-29-10 мкФ-350 В.

Тракт изображения

Телевизионный радиосигнал с антенного входа поступает на вход тюнера TU101, которым управляет МК (выв. 31, 33 IC01) по интерфейсу I2C (выв. 4, 5 TU101). Тюнер питается напряжением 5 В (выв. 7). Выходной сигнал тюнера (выв. 11) с ПЧ, равной 38 МГц, через полосовой фильтр Z101, формирующий АЧХ тракта ПЧ, подается на вход УПЧ — выв. 6 и 7 микросхемы IC501. Приведем ее основные функции:

  • формирование полного цветового видеосигнала (CVBS) из сигнала ПЧИ;
  • формирование звукового сигнала из сигнала ПЧЗ;
  • формирование напряжения АРУ для тюнера;
  • автоматическое определение системы цветности и декодирование систем PAL и NTSC;
  • управление внешним декодером SECAM (IC502);
  • выделение сигнала яркости из CVBS;
  • формирование из цветоразностных сигналов: сигнала яркости и основных цветов (RGB);
  • коммутация сигналов RGB и экранного меню (OSD), их усиление до уровня, необходимого для управления выходными видеоусилителями на транзисторах Q901-Q903;
  • выделение синхроимпульсов из CVBS и формирование импульсов запуска строчной развертки и пилообразного напряжения для управления кадровой разверткой;
  • прием и обработка команд управления от МК по интерфейсу I2С.

Назначение выводов микросхемы TB1238AN представлено в табл. 3.

Таблица 3. Назначение выводов микросхемы TB1238AN

Номер вывода Сигнал Описание
1 DE-EMP выход сигнала звука до аттенюатора
2 AUDIO-OUT Выход сигнала звука
3 IFVCC Напряжение питания аналоговой части 9 В
4 AFT OUT Выход сигнала АПЧ
5 ID GND Общий
6 IF IN Вход сигнала ПЧ
7 IF IN Вход сигнала ПЧ
8 RF AGC Напряжение АРУ для тюнера
9 IF AGC Напряжение АРУ для УПЧ
10 APC FILTER Фильтр автоматической регулировки изображения
11 X-TAL Кварцевый резонатор 4,43 МГц
12 Y/C GND Общий каналов яркости и цветности
13 Ys/Ym Вход управления режимом HALF TONE
14 OSD R Вход сигнала OSD R
15 OSD G Вход сигнала OSD G
16 OSD В Вход сигнала OSD В
17 RGB VCC Напряжение питания видеопроцессора 9 В
18 R OUT Выход сигнала R
19 G OUT Выход сигнала G
20 B OUT Выход сигнала В
21 ABCL Вход схем регулировки яркости и ограничения тока лучей
22 V RAMP Конденсатор ГПН кадровой развертки
23 V NFB Вход импульсов ОХ кадровой развертки
24 V OUT Выход пилообразного напряжения кадровой развертки
25 V AGC Фильтр АРУ кадровой развертки
26 SCL Шина синхронизации интерфейса I2С
27 SDA Шина данных интерфейса I2С
28 H. VCC Напряжение питания задающего генератора строчной развертки 9 В
29 ID/SW OUT Выход переключения сигналов SECAM
30 FBP IN Вход СИОХ
31 SYNC OUT Выход сигнала синхронизации
32 H. OUT Выход импульсов запуска строчной развертки
33 DEF. GND Общий
34 SCP OUT Выход двухуровневых стробирующих импульсов SCP
35 VIDEO SW Выход видеосигнала CVBS для декодера SECAM
36 DIG VDD Питание цифровой части схемы (5 В)
37 SECAM B-Y вход сигнала SECAM B-Y
38 SECAM R-Y Вход сигнала SECAM R-Y
39 Y-IN Вход сигнала яркости Y
40 H. AFC Фильтр АПЧ 1
41 EXT YIN Вход 1 коммутатора видеосигналов
42 DIG. GND Общий цифровой части схемы
43 TV IN Вход 2 коммутатора видеосигналов
44 BLACK-DET Фильтр схемы расширения сигнала в области черного
45 С IN Вход внешнего сигнала цветности
46 Y/C VCC Напряжение питания видеопроцессора 5 В
47 DET OUT Выход видеодетектора
48 LOOP FILTER Подключение фильтра АРУ
49 GND Общий ГУН
50 VCO Опорный контур ГУН
51 VCO Опорный контур ГУН
52 VCC Напряжение питания 9 В ГУН
53 LIM IN Вход сигнала ПЧЗ
54 RIPPLE FILTER Сглаживающий фильтр
55 EXT AUDIO IN Вход внешнего звукового сигнала
56 FM DC NF Фильтр питания звукового тракта

На вход переключателя видеопроцессора (выв. 14-16 IC501) могут подаваться сигналы экранного меню OSD-R, G, В, телетекста TXT-R/G/B или внешние сигналы SCART-R/G/B. Выбор необходимых сигналов осуществляет коммутатор IC751, управляемый сигналами FB-ID (выв. 39 IC01), TXT-FB (конт. 8 Р701В) или SCART-FB (конт. 16 PJ201). Выходные видеосигналы основных цветов с выв. 18,19, 20 IC501 через конт. 2, 4 и б соединителя Р901В поступают на транзисторы выходных видеоусилителей Q901-Q903, которые питаются напряжением 180 В от схемы строчной развертки. Кроме того, через конт. 1 Р901В на видеоусилители подается напряжение смещения 12 В, определяющее рабочие точки транзисторов. Регулировочные элементы видеоусилителей в схеме отсутствуют потому, что все регулировки выполняет видеопроцессор IC501 в сервисном режиме с помощью МК по интерфейсу I2C.

Строчная развёртка

Перед диагностикой каскада строчной развёртки потребуется соединить данный элемент телевизионного аппарата с лампой накаливания, которая в этом случае будет выступать в качестве предохранителя. Если каскад работоспособен, то подключённая к нему лампа должна ярко загореться и тут же погаснуть.

В случае, если лампочка продолжает гореть, пользователю необходимо проверить:

  1. Транзистор. Если данный элемент исправен, но высокое напряжение отсутствует, следует проверить управляющие импульсы на источнике вторичного напряжения.
  2. Строчной трансформатор. Опредметить неисправность трансформатора можно при помощи измерения температуры элемента — сильное нагревание несвойственно для корректно функционирующего ТДКС. Чтобы убедиться в поломке трансформатора, потребуется подать на коллекторную обмотку прямоугольные импульсы и с помощью осциллографа сравнить амплитуду входящих и исходящих импульсов ТДКС. Для проведения диагностики выпаливать трансформатор не требуется.
  3. Отклоняющуюся систему. Пользователь может вынуть отклоняющиеся катушки и запустить телевизор на короткое время — если картинка на дисплее будет отображаться без каких-либо дефектов, то для полноценного использования аппарата потребуется заменить всю отклоняющуюся систему.

Важно заметить, что эксплуатация TB-устройства без отклоняющихся катушек непременно приведёт к прожогу кинескопа.
Если неисправностей строчной развёртки выявить не удалось, а в нормальном режиме светятся лишь горизонтальные линии кинескопа телевизора, стоит предположить, что причина неработоспособности аппарата кроется в блоке кадровой развёртки

Принцип работы разверток

Важно заметить, что, хотя каскады строчной и кадровой развёртки в теории никак не связаны с принципами вывода изображения, кинескопные телевизоры способны воспроизводить видеоряд лишь в чересстрочном режиме. В большинстве старых телевизионных аппаратов чересстрочная развёртка реализована по стандартам PAL, SECAM и NTSC

Луч кинескопа не способен прочертить за один раз все горизонтальные строки видеоряда — чередование четных и нечётных полос сокращает объём работы системы в два раза и позволяет добиться относительно нормальных показателей FPS

В большинстве старых телевизионных аппаратов чересстрочная развёртка реализована по стандартам PAL, SECAM и NTSC. Луч кинескопа не способен прочертить за один раз все горизонтальные строки видеоряда — чередование четных и нечётных полос сокращает объём работы системы в два раза и позволяет добиться относительно нормальных показателей FPS.

Недостатки чересстрочного проигрывания проявляются лишь во время просмотра пользователем динамичных экшн-сцен, в которых отображаемый объект перемещается с большой скоростью: фактически в момент воспроизведения каждого кадра предмет является подвижным только на половину.

Современные телевизоры поддерживают деинтерлейсинг — конвертацию чересстрочной развёртки в прогрессивную: имитируя полноту видеоряда, TV-аппарат самостоятельно восстанавливает недостающие чётные или нечётные горизонтальные строки кадра. Качество преобразования видео зависит от встроенного в устройство программного обеспечения и мощности процессора: если внешние видеокарты способны выдавать чёткий и плавный видеоряд, то встроенные в телевизионные устройства деинтерлейсинг-системы размывают экшн-сцены в 80% случаев.

Заключение

Зная, как работает строчная развёртка телевизора и какие элементы каскадов наиболее подвержены риску выхода из строя, пользователь может попытаться провести самостоятельную диагностику неисправного кинескопа TB-аппарата.

В современных ЖК телевизорах вывод изображения основан на принципе прогрессивной развёртки, что, с одной стороны, делает динамичную картинку более плавной, а с другой — значительно усложняет ремонт устройства: к поиску сломанного осязаемого элемента каскада добавляется тестирование программного обеспечения.

Рекомендации наших специалистов

Мы подготовили для владельцев ЭЛТ-телевизоров несколько рекомендаций, которые помогут избежать возникновения поломок:

  1. не выставляйте на максимум яркость и контрастность;
  2. подключайте технику через стабилизатор: это убережет блок питания и другие элементы от перегорания из-за колебаний напряжения;
  3. не устраивайте приемнику «круглосуточный марафон», отключайте его за ненадобностью (так продлевается рабочий ресурс устройства);
  4. не стоит самостоятельно искать источник поломки и пытаться его устранить. Все сложные работы стоит доверить телемастеру.

Следуя этим рекомендациям, Вы сможете увеличить срок службы кинескопного приемника и избежать появления многих дефектов в его работе.

Ремонт кинескопного телевизора

Диагностику кинескопного телевизора следует начинать с проверки работоспособности блока питания.

Для этого пользователю потребуется:

  1. Отключить выходной каскад строчной развёртки, которая создаёт нагрузку на блок питания.
  2. Подключить к блоку питания 220-вольтовую лампу накаливания.
  3. Запустить блок питания и произвести замеры создаваемого в момент работы телевизора напряжения.

Далее будет необходимо сравнить полученный результат с рекомендуемым производителем устройства показателем напряжения — обычно данная характеристика располагается рядом с резистором регулировки напряжения в виде простой надписи.

Если значение выходного напряжения в норме, пользователь может подключить к блоку питания строчной каскад и перейти к следующему этапу диагностики.

Алгоритм поиска проблемы

Вне зависимости от того, где проводится ремонт: в домашних условиях или профессиональной мастерской, сначала необходимо диагностировать неисправность, определить причину появления поломки. Специально для вас была разработана удобная концепция для оперативного определения источника проблемы. Алгоритм предоставляет возможность пользователю самому диагностировать и устранить неисправность.

Предлагаем вашему вниманию таблицу, в которой представлены часто встречаемые симптомы и их расшифровка, то есть из-за чего они появляются. На основе этой инструкции даже новичок сумеет оперативно определить, почему не работает ЛЕД экран или установить любую другую неисправность.

Признак

Источник проблемы

Телевизор не запускается

Поврежден шнур питания, перегорел адаптер питания, сломалась кнопка включения

Не подсвечивается экран, картинка есть, но она очень тусклая

Не работает лампа или светодиоды, не исключены сбои в системе питания подсветки

Отсутствует звук или очень сильно хрипит

Вышел из строя усилитель звуковой карты, обвязка (микросхема и комплектующие, расположенные рядом с ней)

Экран телевизора загорается, но изображение отсутствует

Сломался тюнер и его цепи, не исключены проблемы с графическим процессором

Отметим, что ни в коем случае не стоит забегать наперед, диагностику начинайте с визуального осмотра используемого оборудования. В том случае, если вы обнаружили потемнения на микросхемах или нагар, разрыв комплектующих, не торопитесь заменять их. Элементы аппаратной составляющей, которые перегорели, могут быть признаком короткого замыкания, соответственно, не исключено, что источник проблемы находится совершенно в другом месте. Перед началом диагностики обязательно обесточьте телевизионное оборудование.

<?php the_field(‘mos_ads’, 2); ?>

Вывод о проделанной работе

Отключение нагрузки стабилизатора не изменило ситуацию: корпус микросхемы так же сильно нагревался.

Причем отсутствие интегрированного Loop Through характерно и для других тюнеров Sony. Ну а если антенна наружная и, к сожалению, как это часто у нас бывает — не имеющая заземления и молниеотвода, то такое может произойти после очередной грозы или же и без грозы — помимо молний, грозовые облака могут вызывать на изолированных металлических предметах опасные электрические потенциалы из-за электростатической индукции.

Сегодня вкратце расскажу и покажу основные неполадки цифровых телевизионных DVB T2 приставок. Т2 тюнера уровень сигнал стабилен но изображение идёт с мазайками. На них обычно вдоль корпуса со стороны отрицательного вывода минуса нанесена светлая полоса, а на плате нанесена маркировка в виде закрашенной области рядом с отверстием запайки отрицательного вывода, как показано на фотографиях.

Ресивер частично заработал, но из-за неправильного питания не обошлось без инсульта процессора и по выходу HDMI включается только на несколько минут и то после длительного отдыха, короче перегрелся процессор. Выход был найден и я решил поделиться им с читателями данного сайта. И конечно, если транзистор вышел из строя, например, после грозы, то сигнал проходить уже не будет.
