Ремонт шаровых опор полимером по методике sjr: как и зачем?

Признаки неисправности

Разумеется, замена шаровой опоры на автомобиле ВАЗ 2114 требуется тогда, когда данный элемент находится в неисправном состоянии. Но как это определить?

Существует несколько характерных признаков того, что опора приказала долго жить, потому в самое ближайшее время ее требуется заменить на новую:

  1. При движении по дороге с небольшими неровностями и при невысокой скорости, наблюдается характерный шум — стук;
  2. Во время поворотов слышен скрип. Некоторые путают его с хрустом при езде. Это не одно и то же;
  3. Шины изнашиваются неравномерно;
  4. При прямолинейном движении автомобиль словно виляет, хотя никаких манипуляций рулем вы при этом не выполняете.

Но это скорее симптомы, которые не всегда могут дать однозначный ответ. В связи с этим рекомендуем использовать более капитальный метод, позволяющий действительно понять, в какой состоянии находится шаровая опора в данный момент:

  1. Для этого вывешивается колесо при помощи домкрата. Конечно, поднимайте то колесо, в неисправности опоры на котором вы хотите убедиться.
  2. Монтировку вставляют между рычагом и поворотным кулаком в районе опоры. Сделайте несколько движений вверх и вниз монтировкой.
  3. При подобных манипуляциях может появиться стук. Его даже можно ощутить.
  4. Такие явления говорят о том, что шаровая опора пришла в негодность, потому ее срочно требуется менять.

Как можно восстановить работоспособность

Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.

Мы же рассмотрим ремонт с разборкой этого узла.

Для понимания механизма работы опоры осмотрите на схему:

Нередко проблема возникает из-за поврежждения пыльника, а не самого металла

Износу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.

Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.

Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчасти

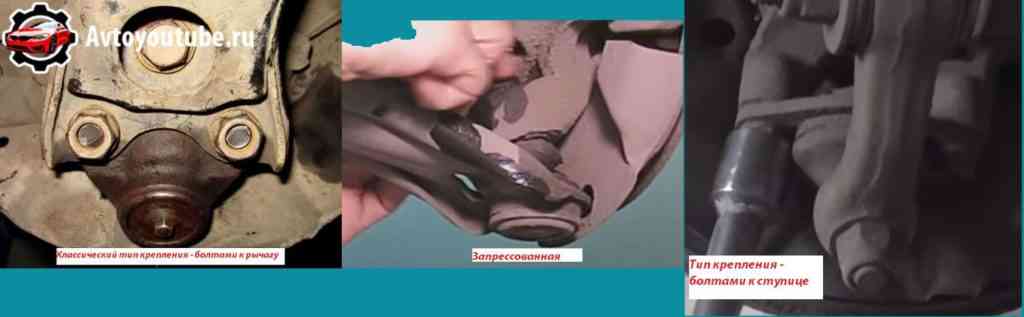

Какие типы креплений бывают

Классический – палец в ступице, а корпус прикручен к элементу подвеске. Почему классический? – Много марок автомобилей использует подобный тип. Большинство знает его по отечественным машинам советской эпохи.

«К верху попой» – та же «классика», только наоборот. Одним из преимуществ считается простота замены, можно своими руками поменять.

«Капиталистическая 2.0» – это когда буржуи захотели заработать много денег и придумали шарнир запрессовывать в элемент подвески. В других случаях можно просто поменять деталь и сохранить рычаг. В таком типе автопроизводителем отдельная замена не предусмотрена. Бери и покупай новый рычаг в сборе с шаровой.

Но есть народная пословица: «На каждую хитрую жопу найдется свой болт с резьбой». Народные умельцы научились отдельно менять деталь, сохранив старую подвеску.

«Капиталистическая 2.1» – это улучшенная версия буржуйского типа крепления. Они пошли дальше и запрессовали опору в ступицу. Рычаг поменять слишком дешево для них показалось, а давайте запрессуем в кулак, ступица в сборе дороже стоит, чем «лопух» подвески. Наши специалисты и здесь смогли надурить хитрых капиталистов, могут такую шаровую заменить, но в гараже своими руками может не получиться.

Сегодня разберем, как поменять шарнир в любом типе крепления самостоятельно. Последнюю разновидность трогать не будет – здесь своими руками уже будет проблематично.

Как пользоваться съемником шаровых опор

Выполняя ремонт системы рулевого управления и ходовой части автомобиля, владельцы нередко сталкиваются с ситуацией по демонтажу шаровых опор и наконечников тяг. Эти детали конструкции невозможно снять без специального инструмента. Таковым является съемник для шаровых опор. Приспособление способно в несколько раз упростить процесс выпрессовки деталей.

Приобрести данный инструмент не составляет особого труда – достаточно отправиться в ближайший магазин автозапчастей и там выбрать подходящий съемник. Также можно изготовить приспособление своими руками. Рассмотрим виды съемников, а также поговорим о выборе этих инструментов.

Современный рынок инструментов для обслуживания и ремонта автомобилей предлагает самый широкий выбор различных съемников, в том числе несколько видов инструмента для демонтажа шаровых опор и рулевых тяг.

Первые приспособления считаются более универсальным решением. Они подойдут для обслуживания любых автомобилей.

Винтовой съемник

Усилие в этом механизме создается благодаря заворачиванию болта в корпус. Сам же корпус инструмента надевают на проушину в шаровой опоре. В процессе закручивания болта он упирается в палец. Последний выпрессовывается из своего посадочного гнезда.

Рычажные

Не меньшей эффективностью обладает рычажный съемник для шаровых опор. Однако эти инструменты отличаются большими габаритами. Поэтому подойдут не для каждого автомобиля. Например, рычажным инструментом на ВАЗ-2107 можно демонтировать верхнюю шаровую опору, а вот снять нижнюю уже не выйдет – рабочее пространство слишком ограничено. Для этого лучше всего применить специальный инструмент.

Такое приспособление можно не приобретать – легко сделать съемник шаровых опор своими руками. Он собирается из подручных средств. Давайте рассмотрим и другие инструменты, которые можно как купить, так и изготовить самостоятельно.

Это наиболее простой и при этом достаточно эффективный съемник. Его нельзя отнести к какому-либо типу механизмов, однако в вопросах выпрессовки это хороший выбор. Для изготовления понадобится только болгарка или станок с абразивным кругом. Заготовка представляет собой пластину из металла, размеры которой аналогичны коробку спичек.

Но при работе с этим инструментом есть существенный недостаток. В процессе выпрессовки опоры повреждается пыльник. Именно поэтому клин используют только при замене наконечников либо опор. От ремонтов при помощи такого приспособления лучше отказаться.

Винтовые разжимные механизмы

Это еще один вариант, который можно изготовить самостоятельно. Он хорошо себя зарекомендовал как съемник шаровых опор ВАЗа (касается классических моделей). Особенности конструкции системы подвески этих машин таковы, что и верхняя, и нижняя опоры установлены симметрично друг к другу. Между ними не так уж и много расстояния.

Рассмотрим, как работает этот съемник шаровых опор. ВАЗ-2107 отремонтировать им тоже можно. Для демонтажа верхней опоры выкручивают стопорную гайку, однако не полностью.

Затем между пальцами устанавливают съемник с полностью закрученным болтом. Далее двумя ключами удерживают приспособление. Выкручивают болт, пока палец не выйдет из гнезда.

После того как верхняя опора заменена, ту же операцию проделывают с нижней.

Г-образный винтовой съемник

Для каких автомобилей может использоваться этот съемник шаровых опор? 2107, 2105 и 2106 – вот те автомобили марки ВАЗ, для которых он подходит лучше всего. Инструмент достаточно универсален.

Чтобы изготовить его, понадобится прут из металла – диаметр его должен быть не менее 10 мм, а длина – 15-17 см. Из этого прута делают Г-образную заготовку, длина плеча которой должна быть не менее 5 см.

Так, берут прут, отмеряют на нем 5 см, зажимают в тисках и выгибают под прямым углом. На длинной части элемента режут резьбу. Находят подходящую гайку.

Теперь необходимо сделать упорную планку. Она изготавливается по принципу клина. Для заготовки подойдет пластина, толщина которой не менее 5 мм. С одной стороны пластины делают прорез, подходящий по палец опоры. С другой — проделывают отверстие под диаметр прута. Далее надевают пластину на длинную часть прутка и зажимают зайкой.

Ремонт шаровых опор полимером по методике sjr: как и зачем?

Каждый владелец собственного авто мечтает сэкономить на его обслуживании. Замена шаровых опор — одна из статей расхода, особенно с учётом наших дорог. А если конструкция подвески предполагает одновременную замену шаровой и рычага — вопрос встаёт в копеечку. В помощь водителям изобретена технология SJR — восстановление (ремонт) шаровых опор полимером.

Что необходимо для проведения работ

Комплект эконом-класса изображён на фото:

Стоимость комплекта отобьётся лишь спустя время. На один раз его редко кто покупает — невыгодно

  1. Самая важная часть комплекта — это экструдер. В нём происходит нагрев и формирование консистенции полиамида.
  2. Переходные штуцеры, с помощью которых расплав под давлением заливается в шаровую опору.
  3. Газовая горелка или строительный фен для разогрева шаровой опоры (если этого не сделать, полимер будет застывать при заливке, и 100% заполнения не будет).
  4. Дистанционный термометр для контроля за нагревом.
  5. Воздушный компрессор, создающий давление подпора воздуха для экструдера.

Более продвинутый вариант имеет поршень, создающий давление для экструдера без применения сжатого воздуха.

Как видно, разновидностей оборудования тоже множество

Нет необходимости покупать компрессор, но и сам комплект стоит дороже. Зато можно контролировать температуру нагрева с помощью собственного термометра (опять же, отпадает необходимость его приобретения). Газовая горелка или фен по-прежнему нужны для прогрева шаровой опоры перед заполнением.

Важно! Мобильный комплект позволяет выполнять работы прямо под днищем автомобиля, не снимая шаровой опоры. Однако делать это не рекомендуется, поскольку локальный нагрев с помощью горелки невозможен, есть опасность повредить тормозные шланги или резиновые пыльники

Поэтому не поленитесь демонтировать шаровую опору и проводите работы на верстаке.

Верстак обеспечит удобство и безопасность

Изготовление экструдера своими руками: подробно о сложном

При наличии домашней слесарной мастерской можно изготовить прибор самостоятельно, в крайнем случае стоит воспользоваться услугами токаря.

Необходимо сделать плотно подогнанные поршень и цилиндр. Диаметр 10–15 см, длины 20–30 см.Деталь не должна быть слишком громоздкой

Уплотнительные кольца можно использовать из резины, но в большинстве случаев достаточно густой консистентной смазки.Изготовьте уплотнительные кольца из качественной резины

С глухой стороны к цилиндру подсоединяется штуцер для подачи сжатого воздуха. Он снабжается шаровым краном.Подцепите штуцер для нагнетения воздуха

В открытую часть воздушного цилиндра вкручивается переходник. Он оборудуется замком для фиксации цилиндра, в котором разогревается полимер.Оборудуйте приспособление переходником

Цилиндр для полимера имеет меньшие размеры

За счёт разности в диаметрах давление при запрессовке полимера выше, чем подаваемое от компрессора.Обратите внимание на пропорции цилиндра для полимера и самого корпуса экструдера

Иногда экструдер называют станком или стендом для восстановления.

Восстановление шаровых с помощью самодельного экструдера

После сборки экструдера вам достаточно просто загрузить полимерный картридж в цилиндр и соединить его с подготовленным отверстием в шаровой опоре.

Одновременно прогревая корпус шаровой и цилиндр с полиамидом, вы покачиваете палец шаровой опоры для равномерного проникновения расплава. После того как воздушный цилиндр в экструдере остановится, процесс считается оконченным.

Дайте возможность застыть полимеру внутри детали, и можно устанавливать шаровую на автомобиль.

Заливка шаровых на Тойоте Королле: видео

Извлекать полиамид из цилиндра после проведения работ не требуется. Он снова расплавится при восстановлении следующей детали.

Изготовив такое приспособление, вы не только сможете экономить на обслуживании подвески, но и зарабатывать, предоставляя подобные услуги знакомым. Затраты на приобретение компонентов для экструдера окупаются после восстановления пары шаровых опор.

Снятие & установка

Съемник

Необходимое оборудование:

  • Съемник шаровых опор.
  • Домкрат.
  • Подставка под машину.
  • Набор ключей.
  • Пассатижи.
  • Монтировка.

Съемник шаровых, как правило, не универсален. Если вы не нашли, подходящий съемник его можно с успехом заменить молотком. Только нужно знать куда бить. Не нужно выбивать палец из посадочного места. Удар должен быть перпендикулярен пальцу, а бить нужно по проушине (так как палец конусный небольшое давление посадочного выдавит его из проушины). Молоток ― универсальный съемник. Он не должен быть ни слишком тяжелым ни слишком легким 600 грамм будет в самый раз.

Снятие: Ослабить крепление колеса. Поднимите машину на домкрате. Снимите колесо. Поверните руль так чтобы было удобно работать. Если гайка пальца шплинтуется снимите шплинт пассатижами. Отверните гайку. Возьмите съемник, выдавите им палец. Отвернете крепление корпуса шаровой. Монтировкой отожмете нижний рычаг и снимите шаровую. Снятие и ремонт наконечников рулевых тяг и шаровых опор ничем не отличается нужно только взять другой съемник. Методы же восстановления идентичны.

Установка: Прикрепить корпус шарнира к нижнему рычагу, затянуть крепеж, монтировкой отжать нижний рычаг, вставить палец в посадочное место. Накрутить гайку на палец, затянуть ее. Если палец будет проворачиваться потянуть рычаг монтировкой вверх (палец с посадочным конусные поэтому при вдавливании пальца он перестает проворачиваться в посадочном). Не забудьте зашплинтовать гайку. Съемник для установки не нужен. Следующая замена опор не заставит вас возиться со шплинтами если вы поменяете гайки на самоконтрящиеся.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Выполняя ремонт системы рулевого управления и ходовой части автомобиля, владельцы нередко сталкиваются с ситуацией по демонтажу шаровых опор и наконечников тяг. Эти детали конструкции невозможно снять без специального инструмента. Таковым является съемник для шаровых опор. Приспособление способно в несколько раз упростить процесс выпрессовки деталей.

Приобрести данный инструмент не составляет особого труда – достаточно отправиться в ближайший магазин автозапчастей и там выбрать подходящий съемник. Также можно изготовить приспособление своими руками. Рассмотрим виды съемников, а также поговорим о выборе этих инструментов.

Современный рынок инструментов для обслуживания и ремонта автомобилей предлагает самый широкий выбор различных съемников, в том числе несколько видов инструмента для демонтажа шаровых опор и рулевых тяг.

Первые приспособления считаются более универсальным решением. Они подойдут для обслуживания любых автомобилей.

Восстановление шаровых с помощью самодельного экструдера

После сборки экструдера вам достаточно просто загрузить полимерный картридж в цилиндр и соединить его с подготовленным отверстием в шаровой опоре. Одновременно прогревая корпус шаровой и цилиндр с полиамидом, вы покачиваете палец шаровой опоры для равномерного проникновения расплава. После того как воздушный цилиндр в экструдере остановится, процесс считается оконченным. Дайте возможность застыть полимеру внутри детали, и можно устанавливать шаровую на автомобиль.

Заливка шаровых на Тойоте Королле: видео

Извлекать полиамид из цилиндра после проведения работ не требуется. Он снова расплавится при восстановлении следующей детали.

Изготовив такое приспособление, вы не только сможете экономить на обслуживании подвески, но и зарабатывать, предоставляя подобные услуги знакомым. Затраты на приобретение компонентов для экструдера окупаются после восстановления пары шаровых опор.

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Технология SJR

Заменить отработанный полимер невозможно, так как шаровая опора не разбирается. Поэтому остаётся в место соединения шара и обоймы залить порцию нового, который застыв образует идеальный по размерам и физическим качествам вкладыш:

Принцип

  1. Проделываем отверстие во внешнем корпусе обоймы;
  2. Газовой горелкой прогреваем узел до температуры плавления полимера;
  1. В экструдере плавим новую порцию полимера;
  2. Под высоким давлением впрыскиванием расплавленный полиамид в полость между шаром и обоймой через проделанное ранее отверстие;
  3. Раствор заполняет собой все пустоты, застывает и образует новый вкладыш, не уступающий по своим характеристикам заводскому уплотнителю.

Преимущества

Достоинства применения такой технологии вполне очевидны. Это:

  • Экономическая выгода. Восстановление всегда дешевле покупки новой детали;
  • Универсальность. Подходит для реставрации любых шаровых опор и рулевых наконечников;
  • Компактные размеры необходимого оборудования. Даже самый большой станок легко переставляется с места на место одним человеком и может вольготно расположиться не только в просторном автосервисе, но и в небольшой гаражной мастерской;
  • Дешевизна расходного материала.

Восстановление полимером по технологии SJR

Диагностика выявила опасный зазор между шаром и вкладышем опоры? Возникает дилемма: менять или восстанавливать. Опишем вкратце устройство шаровой опоры.

В зонах, отмеченных красным, износ максимален

Узел состоит из двух частей, обоймы и поворотного шара. Между ними находится полимер, который демпфирует жёсткие удары и снижает трение между металлическими частями. Система работает по принципу суставной сумки в ногах человека. Именно этот полимер со временем изнашивается, и появляется опасный люфт.

Поскольку разобрать шаровую опору для замены вкладыша невозможно, остаётся одно — расплавить полимер и залить его внутрь. Это и есть суть метода sjr.

Полимеры для заливки могут быть разных видов

  1. Во внешнем корпусе (обойме) шаровой опоры проделывается отверстие. Можно использовать готовый штуцер для пресс-маслёнки, если таковой имеется.
  2. С помощью газовой горелки шаровая опора прогревается до температуры плавления полиамида.
  3. Одновременно в специальном экструдере разогреваются заготовки (картриджи) из полиамида, аналогичного штатному.
  4. С помощью экструдера под высоким давлением расплав впрыскивается в полость между обоймой и подвижным шаром. Причём заполняются все трещины, щели и выработки штатного вкладыша.
  5. Полимер застывает, принимая форму зазора. Люфт устранён, шаровая опора восстановлена.

Преимущества данного способа:

  • Универсальность и ценовая доступность.
  • Компактность и мобильность оборудования.
  • Возможность применения как на небольшой СТО, так и в условиях собственного гаража.
  • Доступные расходные материалы.

Существуют ещё способы с применением стационарного оборудования. Технология ремонта близка к заводской, используемой при изготовлении новых шаровых опор. Стоимость ремонта приближается к цене нового узла, что делает процесс нерентабельным.

Съемник шруса своими руками

Если вы заметили, что пыльники на ШРУСах пришли в негодность (порвались или потрескались), самое время подумать об их замене. В противном случае можно попасть на покупку «гранаты».

Рассказываем, как изготовить своими руками простое приспособление (съемник), которое можно использовать для снятия наружной «гранаты» прямо на авто, не снимая коробки.

Первым делом необходимо отрезать две металлических пластины из металла толщиной 4 мм (размеры деталей — 40х170 мм. Также потребуется кусок профиля длиной 30 мм (размер — 30х30 мм).

Зажимаем профильную трубу между двумя пластинами и обвариваем. По краям пластин необходимо приварить два отрезка круглой трубы (направляющие для изменения размеров). В направляющие будут вставляться трубки диаметром ½ дюйма.

Струбцину для зажима вала можно изготовить из куска металла толщиной 4 мм, двух резьбовых шпилек длиной по 100 мм и куска круглой трубы диаметром ¾ дюйма.

При помощи болгарки необходимо выбрать посадочное место под вал. Также сверлим по краям круглой трубки два отверстия под шпильки.

Трубки диаметром ½ дюйма привариваем к струбцине таким образом, чтобы прорезь в струбцине находилась на одной оси с отверстием, которое предназначено для хвостовика ШРУСа.

В направляющих и трубках диаметром ½ дюйма нужно просверлить отверстия для стопорных пальцев (болтов) — чтобы можно было зафиксировать требуемый размер.

Зачищаем сварные швы с помощью болгарки, и самоделка готова. При желании можно покрасить ее, но особой необходимости в этом нет.

Принцип работы съемника довольно прост. Вставляем ШРУС в приспособление, и фиксируем его при помощи струбцины.

Устанавливаем шайбу, накручиваем гайку и приступаем к работе. Закручиваем гайку, и без особых проблем снимаем наружную гранату.

После этого можно заменить пришедший в негодность пыльник и провести обслуживание ШРУСа.

Съемник для гранаты из металлолома

Рассмотрим еще одну простую универсальную конструкцию, которую можно изготовить из всякого хлама, который можно найти в гараже.

Первым делом из металла толщиной 7 мм отрезаем четыре полосы. Свариваем их между собой попарно — в результате получаем две одинаковых заготовки толщиной по 14 мм.

Далее из куска металла толщиной 7 мм необходимо с помощью болгарки вырезать «колено», как показано на фото ниже.

Используя деталь как шаблон, изготавливаем вторую такую же заготовку. В результате  должно получиться два одинаковых «колена».

Получившиеся заготовки необходимо приварить к куску трубы.

Из толстого металла изготавливаем самодельный зажим для вала. Состоит он из двух частей — нижней и верхней губки. К нижней губке приваривается длинная полоса металла.

Выставляем зажим по центру (соосно трубе), и обрезаем лишнюю часть пластины.

Замеряем длину оставшегося куска полосы, отрезаем точно такой же, и привариваем его с другой стороны зажима.

В «коленах» сверлим по одному отверстию, и такие же отверстия сверлим в боковых частях зажимного устройства. Крепим зажим к основной конструкции. В верхней и нижней прижимных губках зажима также сверлим отверстия.

Накручиваем гайку, и затем выполняем все то же самые действие, что и в предыдущем случае, когда рассматривали изготовление первого варианта съемника.

Недостаток данной конструкции заключается в том, что зажимное устройство в силу больших нагрузок может деформироваться. Проблема решается изготовлением более мощных прижимных губок.

Для возможности регулировки размеров в «коленах» приспособления необходимо будет просверлить дополнительные отверстия с определенным шагом.

На последнем этапе останется только зачистить металл болгаркой и покрасить краской из баллончика.

Подробно о том, как используя подручные средства и материалы, самостоятельно изготовить съемник ШРУСа, можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала GarageInside.

Съёмник наружного ШРУСа самодельный

Самодельный съёмник наружного ШРУСа своими руками: чертежи, размеры, фото и видео самоделки в работе.

На фото показна конструкция съёмника, он изготовлен из двух заготовок с толщиной стенки 10 мм и привареных к гайке с наружным диаметром 46 мм, внутренним 30 мм. Также изготовлены две крепёжные пластины, в одну из них приварены две гайки.Пользоваться приспособлением довольно просто, крепим пластины болтамиТакже болтами фиксируем между пластин само приспособление.Выкручиваем ключом и снимаем шрус со шлицов.

В этом видео, автор подробно показывает свою самоделку в работе.

Самодельный карданный шарнир.

В поисках подходящих деталей отправился на местный радиорынок. И когда мне на глаза попались резьбовые барашки, я сразу купил несколько разных комплектов, так как понял, что, имея самые сложные детали шарнира – вилки, изготовить всё остальное будет намного проще.

Всё остальное, это крестовина. Для её изготовления я подобрал подходящую втулку, в которой к тому же оказалась нарезанной резьба М3, и просверлил в ней два перпендикулярных друг другу отверстия.

Эта операция требует предельной аккуратности, так как от точности изготовления крестовины зависит точность баланса стедикама. Конечно, точность баланса зависит и от точности изготовления нижней вилки карданного шарнира, но вилку можно отрегулировать и позже, чего не скажешь о крестовине.

Ось и две полуоси изготовил из пружинной стали диаметром 1,6мм.

Имеющуюся во втулке резьбу М3 использовал для крепления целой оси, а для крепления полуосей, просверлил ещё два отверстия и нарезал в них резьбу М2.

Во время сборки шарнира, закрепил оси стопорными винтами. Винты, в свою очередь, застопорил краской.

Так как выбранные резьбовые барашки оказались с резьбой М4, а мне требовалась резьба М3 и М5, то я развальцевал в каждом барашке по соответствующей буксе.

Для снижения трения, между крестовиной и вилками вставил шайбы М1,6. Подшипники скольжения смазал техническим вазелином (ЦИАТИМ).

Если после сборки стедикама, камера самопроизвольно вращается даже при незначительном наклоне ручки, значит, шарнир изготовлен недостаточно точно.

На картинке иллюстрация работы карданного шарнира, у которого нижняя вилка расположена ассиметрично по отношению к валу.

В случае, когда ручка расположена строго вертикально (поз.1), ничего страшного вроде не происходит. Однако стоит отклонить ручку от вертикали (поз.2), как подвижная часть стедикама начнёт вращаться и, пытаясь уравновесить систему, изменит положение камеры (поз.3). Произойдёт это потому, что точка опоры подвижной части стедикама оказалась выше точки, в которой система входит в равновесие.

Чтобы, при самостоятельном изготовлении карданного шарнира, обеспечить его симметрию относительно оси вращения, желательно промерить положение нижней вилки в двух плоскостях и, при необходимости, подогнуть «зубья». Последние можно подогнуть двумя парами пассатижей.

Я делал промеры с помощью индикатора, но подойдёт и штангенциркуль, если в качестве точки отсчёта выбрать какую-нибудь жёстко закреплённую деталь.

Также следует с максимально-возможной точностью изготовить крестовину шарнира.

Тут нужно добавить, что если определённым образом сориентировать «неправильный» карданный шарнир относительно положения камеры, установленной на стедикаме, то можно будет использовать ручку в качестве джойстика для управления положением камеры в горизонтальной плоскости.

Для придания шарниру «неправильности» достаточно сместить оси крестовины относительно друг друга.

Я ради эксперимента изготовил такую крестовину, но, из-за возникающего «рысканья» камеры, отказался от её применения.

Ремонтные работы

Сразу следует отметить, что после завершения ремонта шаровая опора не восстановится полностью и срок ее службы будет меньше. Однако если все было сделано правильно, то можно не переживать за безопасность эксплуатации узла. Существует несколько способов восстановления работоспособности шаровой. В домашних условиях чаще всего используется две технологии:

  • Ремонт шаровых опор полимером по технологии SJR.
  • Разборная — из неразборного корпус переделывается в разборный, после чего проводится шлифовка шаровой поверхности пальца и меняются вкладыши.

С помощью полимера

Суть этого метода состоит в нагнетании разогретого полимерного материала в корпус. При этом опору не требуется разбирать, но необходимо изготовить экструдер. Стоит отметить основные преимущества этого метода:

  • Так как конструкция корпуса не разрушается, обеспечивается высокая надежность заводского соединения.
  • Полимер заполняет все пустоты и места выработки, ставшие причиной выхода опоры из строя.
  • Когда материал застывает, он образует цельный вкладыш, характеристики которого как минимум не уступают заводской детали, а порой и превосходят их.
  • Полимер содержит в своем составе специальные ингредиенты, обеспечивающие качественную сухую смазку пальца.
  • Достигается высокая прочность при ударных нагрузках.

Для применения этой технологии в нижней части корпуса следует просверлить отверстие, диаметр которого выбирается в соответствии с используемым экструдером. Необходимо тщательно очистить зазор между вкладышами и шаровой поверхностью пальца от грязи, а также продуть узел воздухом для удаления стружки и песчинок.

Полимер нагнетается в корпус с помощью экструдера через заранее просверленное отверстие. Как только пластмассовый состав застынет, ремонтные работы можно считать завершенными. Единственным недостатком этой технологии является отсутствие возможности проверить геометрию сферической поверхности пальца.

Разборный метод

После этого в корпус помещается новый вкладыш и отреставрированный палец. Соединив две части корпуса, их следует прихватить сваркой

При этом необходимо проявить осторожность, чтобы избежать перегрева вкладыша

Рекомендуем почитать по теме переделка шаровых с нерозборных в розборные

Приветствую всех обладателей Е30. Предлагаю вашему вниманию вариант переделки стандартной ДМРВ в бес.

Подскажите, как и что делать, какие засады, на что обращать внимание. Покупал себе 3 года назад

Так и не пользовался, подтекал один сальник. Потом знакомый решил разобра

Покупал себе 3 года назад. Так и не пользовался, подтекал один сальник. Потом знакомый решил разобра.

Продам для е30 наружные новые шаровые опоры в передний рычаг, приличного французского производителя .

Честное слово. Не находит нужные темы. Уже и так и сяк.Ваш запрос не слишком информативен. П.

Здравствуйте, у меня такой вопрос, у меня e30универсал с мотором M40 хочу поставить мотор M50B25 что.

из атмосферника легко турбо можно сделать (без переделки шпг), и за 60 контрактный купить можно.

Подойдет ли двери от купе в седан если выпилить стойку между дверями?Кто нибудь делал такое?

Случается, что отреставрированная шаровая опора своими руками, может прослужить дольше, чем дешевые дубликаты. Замену этого узла сможет осуществить даже начинающий автолюбитель.

Восстановление опоры

К пневмоцилиндру на резьбу накручивается экструдер, в котором уже находится полимер. В корпусе опоры просверливают отверстие с резьбой. С помощью этой резьбы накручивают форсунку, которую через насадку крепят к экструдеру.

Как только полимер станет мягким, необходимо запустить пневмоцилиндр, выдавливающий материал сквозь плунжер в форсунку и далее в полость опоры. Мягкий полимер заполняет собой все выбоины, люфты и щели, создавая в шаровой вкладыш с повышенной стойкостью к воздействию. Даже если полимер залит не совсем правильно, новый вкладыш выдерживает около 30 тысяч километров пробега.

Собрать своими руками подобное оборудование для восстановления вполне реально. Экструдер можно заказать токарю. В качестве пневмоцилиндра подойдет тормозная камера от ЗИЛа или старый цилиндр от грейферного экскаватора. Все другие запчасти продаются в любом хозяйственном магазине.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Семинар по технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
