Симисторный регулятор мощности: описание принципа работы и сборки устройства

Открытое состояние тиристора

Тиристор переходит в открытое состояние при подаче на затвор положительного смещения относительно катода. При достижении порогового значения напряжения затвора V_GT (ток через затвор имеет значение I_GT), тиристор переходит в открытое состояние. Для стабильного перехода в открытое состояние при коротком управляющем импульсе (менее 1 мкс) пиковое значение порогового напряжения необходимо увеличить.

После достижения тока нагрузки значения I_L тиристор будет оставаться в открытом состоянии при отсутствии тока затвора.

Необходимо отметить, что значения параметров V_GT, I_GT и I_L указаны в спецификации для температуры перехода 25 °C. Эти значения возрастают при понижении температуры. Поэтому внешние цепи тиристора должны рассчитываться для поддержания необходимых амплитуд V_GT, I_GT и I_L при минимальной ожидаемой рабочей температуре.

Чувствительный затвор тиристоров, таких, как BT150, при увеличении температуры перехода выше T_{j max} может вызывать ложное срабатывание за счет тока утечки от анода к катоду.

Во избежание ложных срабатываний можно посоветовать следующие рекомендации:

Рабочая температура перехода должна быть меньше значения Tj max.
Использовать тиристоры с меньшей чувствительностью, такие, как BT151, либо уменьшить чувствительность имеющегося тиристора включением резистора номиналом 1 кОм или менее между затвором и катодом.
При невозможности использования менее чувствительного тиристора необходимо приложить небольшое обратное смещение к затвору в фазе закрытого состояния тиристора для увеличения IL

В фазе отрицательного тока затвора необходимо уделить внимание уменьшению мощности рассеивания затвора.

Устройство и схемы простых регуляторов

Простейшая схема, которая может работать под любой нагрузкой. Комплектующие простейшие электронные компоненты, а управление осуществляется по фазово-импульсному принципу.

Основные элементы схемы:

симистор VD4 10 А, 400 В
динистор VD3 32 В
потенциометр R2

По R2 и R3 протекает ток, который накапливает заряд на конденсаторе С1. После того, как на заряд достигнет значения 32 В, откроется динистор VD3 и конденсатор С1 начнет разряжаться через R4 и VD3. Энергия пойдет на симистор VD4, он откроется и даст току протекать через нагрузку.

Элементы VD1, VD2, R1 являются не обязательными в данной схеме, но они позволяют обеспечивать плавность и точность изменения выходной мощности.

Для того, чтобы правильно рассчитать симисторный регулятор мощности нужно отталкиваться от используемой нагрузки, симистор подбирается по соотношению 1А=200 Вт.

Что такое симистор и как он выглядит — кратко

Словосочетание «симметричный триодный тиристор» на английский язык переводится как symmetrical triode thyristor. Его же именуют triode for alternationg current (триод для переменного тока). Или сокращенно — triac (триак).

Все эти названия общеприняты, они встречаются в технической литературе. Вы можете столкнуться с любым из них.

Показываю фотографиями наиболее типичные конструкции корпусов, с которыми выпускаются эти полупроводниковые приборы.

На фото любого из них хорошо видно три контактных вывода. Они совместно с устройством корпуса изготавливаются под мощность номинальной нагрузки, которую должны передавать и коммутировать в режиме ключа.

Что такое ключ в электронике и электрике — образное пояснение

Сравним его работу с устройством входной двери, закрытой на замок.

Человек без ключа не сможет через нее пройти: замок надежно закрыт. Владелец квартиры и его доверенные люди имеют ключ, открывают дверь, свободно проникают в помещение.

Точно так же работают ключи в электрике, пропуская нагрузку. Только они управляются по команде и бывают трех типов:

Механическими.
Электромеханическими.
Электронными.

Электрический ток совершает работу, например, освещает помещение. А ключ позволяет человеку управлять этим процессом за счет использования определенных технологий. Они разрешают коммутировать силовые контакты и даже выполнять дополнительные действия.

Таблица: как работает электрический ключ

Функции	Вид ключа
Механический	Электромеханический	Электронный
Как работает	Силовые контакты выключателя, переключателя, кнопки коммутируются кинематической схемой за счет манипуляций оператором	Силовые контакты переключает электромагнит под действием управляющего сигнала.	Силовые контакты коммутирует электронная схема под действием управляющего сигнала.
Управляющий сигнал	Ручное действие	Срабатывание электромагнита происходит под воздействием определенного электрического параметра нормируемой величины (уставки). Это может быть ток, напряжение, частота, мощность, фаза…	Биполярный транзистор коммутируется входным управляющим напряжением. Полевой транзистор — электрическим полем, посему он так и называется. Тиристор и симистор работают от тока, протекающего через управляющий электрод.
Основное преимущество	Относительная простота механизма	Возможность дистанционных коммутаций за счет изменения различных электрических сигналов	Кроме дистанционных переключений схемы есть регулировка выходного тока, что позволяет собирать различные регуляторы. Как пример, изменять мощность нагрузки, выставлять обороты вращения электродвигателя.

Основным недостатком механических и электромагнитных ключей является переключение силовых контактов, вынужденно разрывающих цепь нагрузки.

При этом возникает электрическая дуга, выжигающая поверхность контактирующих металлов.

Она же может стать причиной пожара или взрыва горючих сред.

На предприятиях энергетики введена обязательная процедура: ежегодный внутренний осмотр всех реле, контакторов и пускателей с чисткой поверхностей контактов и прожимом контактных соединений.

Электронные ключи работают без дуги. Они имеют уменьшенные габариты, удачно вписываются внутри корпусов электроприборов.

Управляющие сигналы

Чтобы добиться желаемого результата с симистором используют не напряжение, а ток. Чтобы прибор открылся, он должен быть на определённом небольшом уровне. Для каждого симистора сила управляющего тока может быть разной, её можно узнать из даташита на конкретный элемент. Например, для симистора КУ208 этот ток должен быть больше 160 мА, а для КУ201 —не менее 70 мА.

Полярность управляющего сигнала должна совпадать с полярностью условного анода. Для управления симистором часто используют выключатель и токоограничительный резистор, если он управляется микроконтроллером – может понадобиться дополнительная установка транзистора, чтобы не сжечь выход МК, или использовать симисторный оптодрайвер, типа MOC3041 и подобных.

Четырёхквадрантные симисторы могут отпираться сигналом с любой полярностью. В этом преимуществе есть и недостаток – может потребоваться увеличенный управляющий ток.

При отсутствии прибор заменяется двумя тиристорами. При этом следует правильно подбирать их параметры и переделывать схему управления. Ведь сигнал будет подаваться на два управляющих вывода.

Сборка

Используя данный план по сборке, вы сэкономите свое время. Вам нужны точные параметры устройства, для которого будет изготавливаться прибор.

Нужно знать:

Количество фаз. Их может быть одна или три;
Наличие необходимости точной регулировки выходной мощности;
Входное напряжение и ток потребляемый нагрузкой. Значения должны быть в Вольтах и Амперах.

Необходимо выбрать тип устройства, либо аналоговый либо цифровой. Подобрать комплектующие по мощности прибора. В сети можно найти различный софт, который поможет с расчетами.

Выполнить расчет тепловыделений. Это делается довольно просто: Падение напряжения на симисторе умножается на номинальный ток. Необходимые данные должны быть указаны в характеристике симистора.

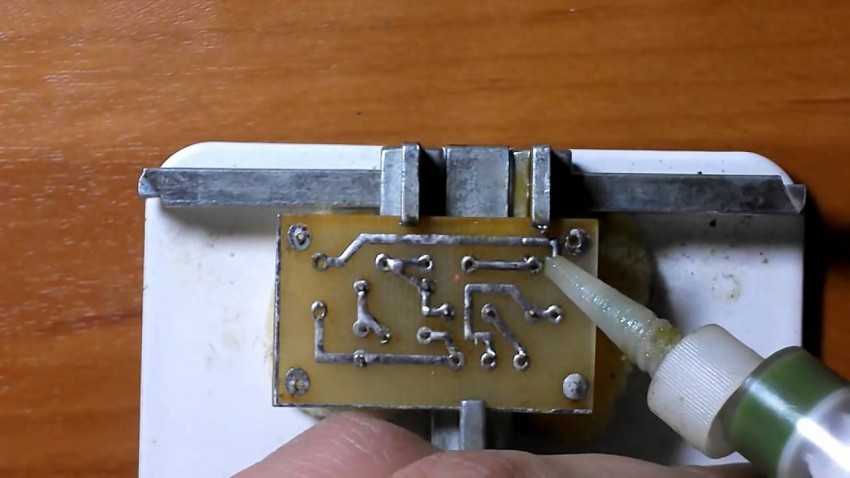

Приобрести необходимые элементы, печатную плату и радиатор. Произвести разводку дорожек на печатной плате при помощи растворителя. Нельзя забывать о креплении симистора и радиатора. Припаять все элементы так, как показано на схеме

Уделить особое внимание полярности подключения диодов и симистора.

Осуществить проверку готового прибора при помощи мультиметра в режиме сопротивления. Характеристика должна быть идентична изначальному проекту.

Поместить полученную установку в защитный корпус. Поставить значения потенциометра на минимальные значения и осуществить пробный запуск. Мультиметром измеряем напряжения на выходе, при этом плавно поворачиваем ручку регулятора;

Если полученный результат не соответствует требуемым производим регулировку мощности. Если прибор работает как надо, можно подключать нагрузку к выходу регулятора.

Устройство и схемы простых регуляторов

Основные элементы схемы:

симистор VD4 10 А, 400 В
динистор VD3 32 В
потенциометр R2

Способы закрывания тиристора

Выключение тиристора путем изменения полярности напряжения между катодом и анодом

Подача импульса на управляющий электрод неспособна прекратить его работу или закрыть. Модулятор только включает тиристор. Прекращение действия последнего происходит только после того, как на ступени катод-анод прерывается подача тока.

Регулятор напряжения на тиристоре ку202н закрывается следующими способами:

Отключить схему от блока питания (батарейки). Устройство при этом не заработает до тех пор, пока не будет нажата специальная кнопка.
Размокнуть соединение анод-катод с помощью проволоки или пинцета. Через эти элементы идет все напряжение, поступая в тиристор. Если перемычку разомкнуть, уровень тока окажется нулевым и устройство выключится.
Уменьшить напряжение до минимального.

Схема управления мощностью паяльника

В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Обозначения:

Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 – 0,05 мкФ.
Симметричный тринистор BTA41-600.

Приведенная схема настолько простая, что не требует настройки.

Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Обозначения:

Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 – 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
Емкости: С1 и С2 – 1 мкФ х 16 В.
Симметричный тринистор: VS1 – ВТ136.
Микросхема фазового регулятора DA1 – KP1182 ПМ1.

Настройка схемы сводится к подбору следующих сопротивлений:

R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),

В последнее пора настоящий ренессанс переживают резисторные и транзисторные регуляторы мощности. Они самые неэкономичные. Повысить КПД регулятора можно так же, как и регулятора включением диода (см.рисунок). При этом достигается более удобный предел регулирования (50-100%). Полупроводниковые приборы можно разместить на одном радиаторе. Ю.И.Бородатый, Ивано-Франковская обл. Литература 1.Данильчук А.А. Регулятормощности для паяльника / /Радиоаматор-Электрик. -2000. -№9. -С.23. 2.Риштун АРегулятор потужности на шести деталях //Радиоаматор-Электрик. -2000. -№11. -С.15….

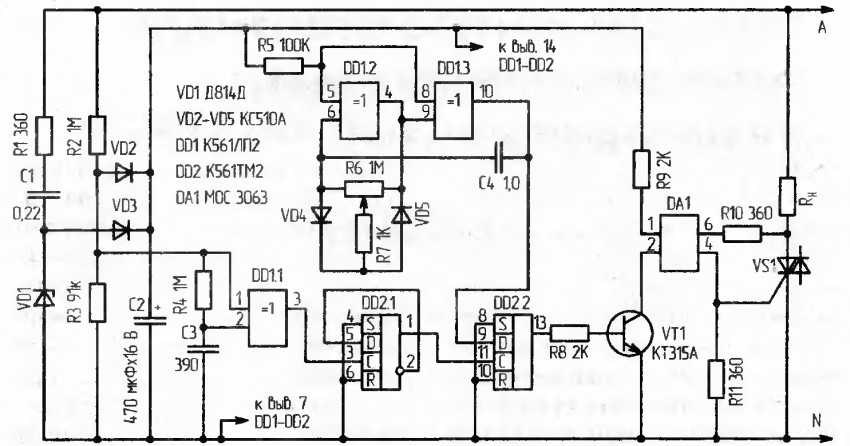

В нагрузку данного простого регулятора можно включать лампы накаливания, нагревательные устройства различного типа и проч., по соответствующие применяемым тиристорам. Методика настройки регулятора, содержится в подборе переменного регулирующего резистора. Однако, лучше всего подобрать такой потенциометр, последовательно с постоянным резистором, чтобы напряжение на выходе регулятора изменялось в максимально возможных широких пределах. А.АНДРИЕНКО, г.Кострома….

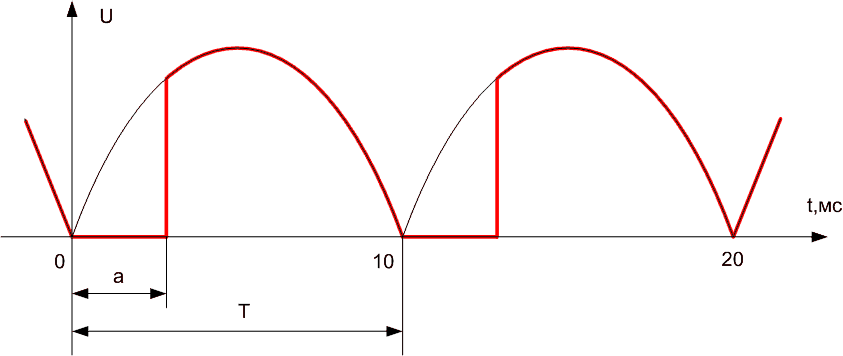

Способы регулирования фазового напряжения в сети

Есть сразу несколько способов осуществления регуляции переменного напряжения в тиристорах: можно совершать пропуск или же запрещать выход на регуляторе целых четыре полупериода (либо периода) переменного напряжения. Можно включать не в начале совершения полупериода сетевого напряжения, а с совершением некоторой задержки. В течение данного времени напряжение на выходе из регулятора будет равняется отметки нуль, а общая мощность не будет передаваться на выход устройства. Вторую часть полупериода тиристор начнёт проводить ток и на выходе регулятора будет возникать особое входное напряжение.
Время задержки в большинстве случаев именуют углом открывания тиристора, так как во время нулевого значения угла почти всё напряжение от входа будет переходить к выходу, только падение на открытой области тиристора начнёт теряться. Во время увеличения общего тиристорного угла регулятор напряжения будет значительно снижать выходной параметр напряжения.
Регулировочная характеристика у такого прибора во время своей работы, во время активной нагрузки осуществляется особо интенсивно. При угле равному 90 градусов (электрических) на выходе из разъёма будет половина входного напряжения, а при общем угле в 180 электрических градусов на выходе будет показатель нуль.

На основе принципов и особенностей фазового регулирования напряжения можно построить определённые схемы регулирования, стабилизации, а в отдельных случаях с плавного пуска. Для осуществления более плавного пуска напряжение стоит со временем повышать от нуля до максимального показателя. Таким образом, во время открывания тиристора максимальный показатель значения должен изменяться до отметки нуль.

Полноволновой полууправляемый мостовой выпрямитель

Двухполупериодное выпрямление имеет много преимуществ по сравнению с более простым полуволновым выпрямителем, например, выходное напряжение более согласовано, имеет более высокое среднее выходное напряжение, входная частота удваивается в процессе выпрямления и требует меньшего значения емкости сглаживающего конденсатора, если таковой требуется. Но мы можем улучшить конструкцию мостового выпрямителя, используя тиристоры вместо диодов в его конструкции.

Заменив диоды внутри однофазного мостового выпрямителя тиристорами, мы можем создать фазо-управляемый выпрямитель переменного тока в постоянный для преобразования постоянного напряжения питания переменного тока в контролируемое выходное напряжение постоянного тока. Фазоуправляемые выпрямители, полууправляемые или полностью управляемые, имеют множество применений в источниках питания переменного тока и в управлении двигателями.

Однофазный мостовой выпрямитель — это то, что называется «неуправляемым выпрямителем» в том смысле, что приложенное входное напряжение передается непосредственно на выходные клеммы, обеспечивая фиксированное среднее значение эквивалентного значения постоянного тока. Чтобы преобразовать неуправляемый мостовой выпрямитель в однофазную полууправляемую выпрямительную цепь, нам просто нужно заменить два диода тиристорами (SCR), как показано на рисунке.

В конфигурации с полууправляемым выпрямителем среднее напряжение нагрузки постоянного тока контролируется с использованием двух тиристоров и двух диодов. Как мы узнали из нашего урока о тиристорах, тиристор будет проводить (состояние «ВКЛ») только тогда, когда его анод (A) более положительный, чем его катод (K) и импульс запуска подается на его затвор (G). В противном случае он остается неактивным.

Таким образом, задерживая импульс запуска, подаваемый на клемму затвора тиристоров, на контролируемый период времени или угол ( α ) после того, как напряжение питания переменного тока прошло пересечение нулевого напряжения между анодным и катодным напряжением, мы можем контролировать, когда тиристор начинает проводить ток и, следовательно, контролировать среднее выходное напряжение.

Во время положительного полупериода входного сигнала ток течет по пути: SCR 1 и D 2 и обратно к источнику питания. Во время отрицательного полупериода V INпроводимость проходит через SCR 2 и D 1 и возвращается к источнику питания.

Понятно, что один тиристор из верхней группы ( SCR 1 или SCR 2 ) и соответствующий ему диод из нижней группы ( D 2 или D 1 ) должны проводить вместе, чтобы протекать ток любой нагрузки.

Таким образом, среднее выходное напряжение V AVE зависит от угла включения α для двух тиристоров, включенных в полууправляемый выпрямитель, поскольку два диода неуправляются и пропускают ток всякий раз, когда смещено вперед. Таким образом, для любого угла срабатывания затвора α среднее выходное напряжение определяется как:

Обратите внимание, что максимальное среднее выходное напряжение возникает, когда α = 1, но все еще равно 0,637 * V MAX, как для однофазного неуправляемого мостового выпрямителя. Мы можем использовать эту идею для контроля среднего выходного напряжения моста на один шаг вперед, заменив все четыре диода тиристорами, что дает нам полностью управляемую схему мостового выпрямителя. Мы можем использовать эту идею для контроля среднего выходного напряжения моста на один шаг вперед, заменив все четыре диода тиристорами, что дает нам полностью управляемую схему мостового выпрямителя

Мы можем использовать эту идею для контроля среднего выходного напряжения моста на один шаг вперед, заменив все четыре диода тиристорами, что дает нам полностью управляемую схему мостового выпрямителя .

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

Пример использования алгоритма.

Работа выпрямителя на активную нагрузку при нулевом угле управления. В рассматриваемом случае тиристоры выполняют функции диодов (и результаты анализа применимы также к неуправляемому выпрямителю). Рассмотрим временные диаграммы (рис. 4.27), характеризующие работу схемы. Через Um обозначено амплитудное значение линейных напряжений uab, иЬс, иса (общим обозначением всех линейных напряжений является иЛ). Ось абсцисс разделена на отрезки, каждому из которых присвоен номер, обозначаемый через л.

На временной диаграмме напряжения ивых для каждого отрезка указано совпадающее с ним линейное напряжение, а на временной диаграмме тока ieblx — совпадающий с ним ток включенной пары тиристоров. Обратимся к отрезку с номером 1. На этом отрезке максимальным по модулю является напряжение иЬс

Частота пульсаций (частота основной гармоники пульсаций) напряжения ивых в 6 раз больше частоты напряжения питающей сети, что сильно облегчает их фильтрацию. Приведем основные соотношения, характеризующие рассматриваемый режим. Среднее значение Ucp выходного напряжения:

где U — действующее значение линейного напряжения.

Применение регулятора в быту и техника безопасности

Нельзя не сказать о том, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что не стоит касаться руками элементов регулятора. Необходимо использовать изолированный корпус. Следует проектировать конструкцию вашего прибора так, чтобы по возможности вы могли спрятать её в регулируемом устройстве, найти свободное место в корпусе. Если регулируемый прибор располагается стационарно, то вообще имеет смысл подключить его через выключатель с регулятором яркости света. Такое решение частично обезопасит от поражения током, избавит от необходимости поиска подходящего корпуса, имеет привлекательный внешний вид и изготовлено промышленным методом.

Способы регулирования мощности

Соотношение напряжения на входе и выходе определяется числом витков в первичной и вторичной обмотках. Сделав много отводов на вторичной обмотке, можно осуществить ступенчатое регулирование. По такой схеме работают релейные стабилизаторы напряжения.

Плюсов у такой схемы немало. В первую очередь, это ее простота. А также высокий КПД трансформатора, гальваническая развязка входа и выхода, чисто синусоидальная форма выходного тока.

Однако, на частоте сети 50 Гц мощные трансформаторы становятся тяжелыми и громоздкими, невозможно плавно регулировать мощность, определенные проблемы возникают при коммутации обмоток.

Другой способ регулирования мощности называется методом фазового регулирования. При этом способе нагрузка подключается к источнику через электронный ключ.

Ключ прерывает цепь питания на определенную долю периода синусоиды переменного тока. Меняя время закрытого состояния ключа, можно регулировать величину мощности, передаваемой в нагрузку и действующее значение напряжения на выходе.

Фазовое регулирование напряжения

Существует несколько способов регулирования переменного напряжения тиристорами: можно пропускать или запрещать на выход регулятора целые полупериоды (или периоды) переменного напряжения. А можно включать не в начале полупериода сетевого напряжения, а с некоторой задержкой — ‘a’. В течении этого времени напряжение на выходе регулятора будет равно нулю, а мощность не будет передаваться на выход. Вторую часть полупериода тиристор будет проводить ток и на выходе регулятора появиться входное напряжение.

Время задержки ещё часто называют углом открывания тиристора, так вот при нулевом угле практически всё напряжение со входа будет попадать на выход, только падение на открытом тиристоре будет теряться. При увеличении угла тиристорный регулятор напряжения будет снижать выходное напряжение.

Регулировочная характеристика тиристорного преобразователя при работе на активную нагрузку приведена на следующем рисунке. При угле равном 90 электрических градусов на выходе будет половина входного напряжения, а при угле 180 эл. градусов на выходе будет ноль.

На основе принципов фазового регулирования напряжения можно построить схемы регулирования, стабилизации, а также плавного пуска. Для плавного пуска напряжение нужно повышать постепенно от нуля до максимального значения. Таким образом угол открывания тиристора должен изменяться от максимального значения до нуля.

Номенклатура и корпуса

Промышленный ряд тиристоров Philips начинается с 0,8 A в SOT54 (TO92) и заканчивается 25 A в SOT78 (TO220AB).

Промышленный ряд триаков (симисторов) Philips начинается с 0,8 A в SOT223 и заканчивается 25 A в SOT78.

Самый маленький корпус триака (тиристора) для поверхностного монтажа — SOT223 (рис. 11). Мощность рассеивания зависит от степени рассеивания тепла печатной платой, на которую устанавливается прибор.

Тот же кристалл устанавливается в неизолированный корпус SOT82 (рис. 13). Улучшенная теплоотдача этого корпуса позволяет использовать его при более высоких номинальных токах и большей мощности.

На рис. 12 показан наименьший корпус для обычного монтажа — SOT54. В этот корпус ставится кристалл, которым оснащаются SOT223.

SOT78 — самый распространенный неизолированный корпус, большинство устройств для бытовой техники производится с использованием этого корпуса (рис. 14).

На рис. 15 показан SOT186 (F-корпус). Этот корпус допускает в обычных условиях разность потенциалов 1500 В между прибором и теплоотводом.

Один из последних корпусов — SOT186A (X-корпус), показанный на рис. 16. Он обладает несколькими преимуществами перед предыдущими типами:

Корпус имеет те же размеры, что и корпус SOT78 в зазорах выводов и монтажной поверхности, поэтому он может непосредственно заменять SOT78 без изменений в монтаже.
Корпус допускает в обычных условиях разность потенциалов 2500 В между прибором и теплоотводом.

REGIN PULSER

Симисторный регулятор PULSER используется для настройки электрообогревателей (однофазных и двухфазных). Крепится на вертикальную поверхность, подключается последовательно между аппаратом и сетью питания. PULSER оборудован входом для термодатчика и терморегулятора.

Управление осуществляется путём включения и выключения отопительного прибора на пропорциональной основе (30 секунд работает, 30 секунд отключён). Так, экономится электроэнергия, а температура в помещении остаётся на одном уровне. Распределение нагрузки осуществляется симистром (полупроводниковым прибором). Это обеспечивает дополнительную надёжность, из-за отсутствия механических элементов. Переключение производится при нулевом напряжение, это мешает образованию электромагнитных помех.

Если в помещении температура быстро меняется, то регулятор начинает работать в специальном режиме, с точкой возврата к исходным параметрам через 6 минут. В ночной период можно выставить специальную температуру. При чрезмерной мощности электрообогревателя, нагрузка разделяется на несколько приборов с управлением от одного регулятора.

Технические характеристики

Электросеть — однофазная или двухфазная, 200/415 В, 50-60 Гц.
Ток — минимальный — 1 А, максимальный — 16 А.
Окружающая среда — не больше 30°C.
Влажность — не больше 90%.
Защита — IP20.
Размеры — 94х150х43 мм.
Диапазон — от 0 до 30 °C.
Количество термодатчиков — 1.

Устройство соответствует европейским стандартам EN 50081-1.

Оптосимистор: параметры и схемы подключения

Оптосимисторы относится к виду оптронов с отличными электрическими параметрами. Они создают крайне надежную гальваническую развязку, выдерживающую напряжение порядка 7,5кВ, имеющуюся между подключенной управляемой нагрузкой и схемой управления.

Данные радиокомпоненты построены из арсенид-галлиевого ИК светодиода, имеющего связь с кремниевым двухканальным переключателем. В свою очередь этот переключатель может иметь в своем составе отпирающий элемент, который включается в момент перехода через ноль питающего переменного напряжения.

Оптосимисторы необычно полезны при осуществлении контроля за более мощными симисторами. Аналогичные оптосимисторы были спроектированы для реализации связи между нагрузкой, которая питается переменным напряжением 220 вольт и логикой с низким уровнем напряжения.

Оптосимистор, как правило, выпускаются в компактном DIP-корпусе, имеющий шесть контактов. Его внутренняя схема, параметры, а так же распиновка, показаны ниже.

Какие накладываются ограничения при использовании симисторов

Его сложно использовать, когда нагрузка индуктивного типа. Скорость изменения напряжения и тока ограничивается. Когда симистор переходит из запертого режима в открытый, во внешней цепи возникает значительный ток. Напряжение не падает мгновенно на силовых выводах симистора. А мощность будет мгновенно развиваться и достигает довольно больших величин. Та энергия, которая рассеивается, за счет малого пространства резко повышает температуру полупроводника.

В случае превышения критического значения происходит разрушение кристалла, ввиду чрезмерно быстрого нарастания силы тока. Если к симистору, который находится в запертом состоянии, приложить некоторое напряжение и резко его увеличить, то произойдет открытие канала (при отсутствии сигнала в цепи управления). Такое явление можно наблюдать по причине того, что происходит накапливание заряда внутренней паразитной емкостью полупроводника. Причем ток заряда имеет достаточное значение, чтобы отпереть симистор.

Схема трехфазного регулятора мощности и его принцип действия.

Схема трехфазного регулятора мощности

Трехфазный регулятор мощности разработан на базе 3-х микросхем TCA (Siemens) 785. Данная микросхема вырабатывает управляющие импульсы открытия тиристоров и устроена таким образом, что при 0В на входе — импульс управления подается в начале полуволны(тиристор полностью открыт) А при входном напряжении 10V управляющий импульс не подается(тиристор закрыт). Поэтому, для перехода на классическую схему управления — 0V на входе — минимальная мощность на выходе, 10V — максимальная, сделана соответствующая доработка. Импульсы выдаваемые микросхемой TCA 785 усилены и преобразованы.

В данном трехфазном регуляторе так же присутствует плата синхронизации с трехфазной питающей сетью, показана на схеме ниже.

Напрямую от питающей сети

Напрямую от трехфазной сети, без использования понижающего трансформатора данный регулятор можно применять для регулирования мощности как трехфазной нагрузки, так нагрузки постоянного тока. Коммутационная схема регулятора мощности в таких случаях выглядит так

Если регулятор подключается во вторичку как показано на схеме выше. В таком случае вторичные обмотки трансформатора можно соединять как треугольником так и в звезду.

Внимание! При включении 3-х фазного регулятора в первичку трансформатора. Первичные обмотки соединять только звездой! С треугольником схема не работает
