Как провести восстановление шаровых опор своими руками

Восстановление

Необходимое оборудование:

• Наждак или болгарка.
• Экструдер.
• Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
• Слесарные тисы.
• Сварочный аппарат (лучше полуавтомат).
• Компрессор.

Реставрация опор может происходить двумя способами:

1. Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
2. Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.

Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.

Проведение работ

Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.

Статья в тему: Как собственноручно запаять бензобак

Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.

В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.

Восстановление шаровых опор: плюсы и минусы ремонта шаровых

Сразу отметим, что порванные пыльники шаровых шарниров и плохое состояние дорого являются основными причинами, по которым такие детали нужно менять достаточно часто.  Как правило, если опора шаровая вышла из строя, данный элемент меняется на оригинал или аналог, максимально приближенный по качеству.

Само собой, для многих автомобилей, особенно с облегченной алюминиевой подвеской, такой ремонт далеко не самый дешевый.  Дело в том, что часто замена шаровой означает полную замену рычага подвески или рулевой тяги в сборе, так как опора впрессована в рычаг или выполнена с деталью единым целым

Однако, хотя официально шаровые являются неремонтопригодными, все же были разработаны способы восстановления, то есть реставрации шаровых опор для того, чтобы удешевить ремонт. Давайте рассмотрим, когда целесообразно выполнять реставрацию шарнирного соединения, каким образом это делается, а также на что можно рассчитывать после такой процедуры.

Прежде всего, ремонт шаровых делится на:

• восстановление с разборкой;
• ремонт без разборки;

Первый вариант предполагает разборку шаровой и замену вкладыша. Для такой задачи требуется токарный станок и другое специализированное оборудование. На деле, если все работы выполнены качественно, деталь прослужит еще 60-80  тыс. км. Обычно, специализирующиеся на реставрации ходовой части крупные СТО дают гарантию 1-3 месяца или 10 тыс. км пробега.

В двух словах, корпус шаровой опоры на токарном станке нужно развальцевать, после чего вместо изношенных сухарей ставятся специально выточенные полимерные или капролоновые вставки. Далее узел собирают и завальцовывают.

При этом реставрировать шаровую подобным образом можно несколько раз. При необходимости, кроме вставок можно изготовить и новый шаровый палец и/или корпус. Цена комплексного ремонта не самая низкая, однако, получается заметно дешевле покупки нового рычага с шаровой в сборе.

Ремонт шаровых опор без разборки является относительно новой технологией восстановления шаровых и наконечников рулевых тяг. Если коротко, вовнутрь детали под давлением подается специальный материал, который убирает зазоры, возникающие в результате износа.

Чтобы выполнить процедуру, с авто снимается узел, после чего на станке для ремонта в корпусе шаровой высверливают небольшое отверстие и вставляют канал для подачи разогретого полимерного состава. Затем палец шарнира фиксируют в рабочем положении и под давлением «загоняют» в шаровую полиамид-6. После остывания деталь очищают от остатков состава, монтируют новый пыльник и начинается обратная сборка.

Другими словами, ремонт без разборки сводится к  закачке через выполненное заранее отверстие ­жидкого полимера, который заполняет дефекты, затем в результате полимеризации твердеет и выполняет функции вкладыша.

Как правило, с учетом состояния дорог, гарантия на такие работы не предоставляется или же является условной. При этом хорошо отреставрированный элемент вполне выхаживает 30-40 или даже 50 тыс. км. Данный метод также подходит для многоразового применения.

Основное условие – нормальное состояние шарового пальца и корпуса, отсутствие механических повреждений и коррозии.  На деле, стоимость реставрации ниже, чем ремонта шаровой с разбором, однако срок службы меньше и предоставляется минимум гарантий.

Причины выхода из строя шаровой опоры

Хотя деталь по сравнению со шкворнями более выносливая, на нее все равно действуют те же силы. Любой механизм рано ли поздно приходит в негодность, а некоторые факторы ускоряют этот процесс. Вот некоторые из них:

• Порвался пыльник. Из-за этого в узел попадает влага, песок и другие абразивные вещества. Если проводить периодический визуальный осмотр, данную проблему можно выявить на более ранних этапах и предотвратить преждевременный ремонт узла;
• Поездки по бездорожью или по дорогам с плохим покрытием. В этом случае шаровая опора чаще испытывает серьезные нагрузки. По этой причине ее приходится менять раньше, чем указывает производитель;
• Несвоевременная смазка обслуживаемых деталей;
• Износ пальца крепления. Это приводит к увеличению люфта, и палец просто выскакивает из гнезда.

Изготовление обслуживаемой крышки

Глухая часть корпуса опоры делается съёмной. При этом вы многократно можете менять пластиковые вкладыши, каждый раз восстанавливая работоспособность опоры. Съёмное дно позволяет производить профилактический осмотр, не снимая шаровую опору с подвески.

Заглушка: делаем своими руками

1. В донышке высверливается отверстие размером с шар пальца (с небольшим зазором, разумеется). Высверливается — сказано условно. Необходим фрезерный станок. Не бойтесь при расточке повредить пластиковый вкладыш, всё равно вы будете его менять. Внутри нарезается резьба. Это достаточно сложная процедура из-за большого диаметра. Но в любом инструментальном цеху вам выполнят такую работу за символическую плату.

   Доверьте работу профессионалам, если сами им не являетесь

2. Затем под это отверстие изготавливается заглушка с резьбой, повторяющая форму штатного донышка.
3. На изготовленном донышке вы должны нарезать шлицы для ключа, иначе невозможно будет прочно затянуть ремонтный узел.

   Производите замену на чистой поверхности, иначе смысл работы теряется

4. Теперь для ремонта достаточно будет выкрутить заглушку, извлечь палец (проверив его геометрию) и заменить пластиковые вкладыши.

Ремонтный стакан: всё гениальное просто

Принцип такой же, как и в первом случае — изготовить сменное дно. Только исполнение отличается. Если дно опоры слишком тонкое для изготовления полноценного резьбового соединения, необходимо изготовить ремонтный стакан. Он вытачивается на токарном станке из стального круга подходящего диаметра. В донышке стакана вытачивается всё то же отверстие и нарезается резьба. И наконец — изготавливается опорное сменное донышко.

Затем с шаровой опоры срезается дно цилиндра с помощью болгарки или ножовки по металлу. На его место наваривается ремонтный стакан. Способ более трудоёмкий, зато не допускает нагрева пальца в процессе демонтажа.

Схема изготовления варианта изделия

Дальнейшая эксплуатация по той же схеме: при появлении люфта выкручиваем ремонтную заглушку, извлекаем палец, меняем пластиковые вкладыши.

Стоит отметить, что производители запасных частей выпускают множество вариантов ремонтных шаровых опор. Под эти разборные корпуса продаются и сменные вкладыши, и новые пальцы. Однако в нашей статье мы рассматриваем именно самостоятельное изготовление.

Сварка как альтернатива замене

Самый быстрый вариант восстановления шаровой опоры. Задняя (опорная) часть цилиндра просто срезается. Способ не имеет значения — можно ножовкой, можно болгаркой, всё равно впоследствии будет температурное воздействие.

Получив доступ к полости цилиндра, можно менять полимерные вкладыши.

После установки новых вкладышей донышко аккуратно приваривается. При этом надо скомпенсировать толщиной шва выработку металла, образованную при распиле. Обычно это 1,5–2 мм.

Сварка — один из самых кропотливых вариантов

Развальцовка как способ ремонта

Эта технология требует наличия профессионального оборудования, поэтому развальцевать шаровую в гаражных условиях невозможно. Вырезается обжимное кольцо по диаметру шара пальца.

Токарные работы и тут найдут своё место

Посадочное место и шар очищаются от грязи, шлифуются. Подбираются или вытачиваются из капролона новые вкладыши и обжимное кольцо.

Бывает, что капролона нет в наличии, но заменять его сталью не рекомендуют. Лучше один раз потратится на этот материал, чем производить замену чаще, чем могло быть

После сборки обжимное кольцо впрессовывается и завальцовывается на прессе. При обжиме используются специальные вкладыши-обоймы по диаметру кольца.

Вкладыши также можно поискать в автомагазинах

Крепеж к кулаку при помощи болтов

Данный тип крепления считается самым легким для демонтажа шаровой опоры, так как гайка находится внизу и держит рычаг, а не ступицу. Длины резьбы достаточно, чтобы сразу открутить её, ничего не мешает. Данный способ крепежа шарнирной опоры можно встретить на современных моделях ВАЗ.

Снимаем и поднимаем на домкрате колесо. Гайку выкручиваем полностью. Используем монтировку в качестве рычага для создания усилия на палец. Оттягиваем нижний элемент подвески вниз, резким ударом молотка по месту крепления шарнира к нему, выбиваем палец. Откручиваем шаровую от ступицы и меняем самостоятельно на новую.

Собираем все обратно

1. Прикручиваем новую деталь к кулаку;
2. Монтировкой опускаем нижнюю подвеску вниз;
3. Второй рукой направляем ступицу так, чтобы шаровой палец попал в конус;
4. Закручиваем гайку крепления опоры к подвеске;
5. Устанавливаем колесо на место, под рычаг подкладываем подставки или бруски;
6. Опускаем машину с домкрата или подъемника, чтобы нижний лопух уперся в подставки.

Не забываем все резьбовые соединения смазывать, чтобы меньше ржавели и легко крутились.

Под тяжестью автомобиля, палец сильнее запрессуется в конус после замены шаровой опоры своими руками. Дотягиваем гайку, если это необходимо.

Замена шаровых опор своими руками.

Для замены шаровых вам потребуются такие инструменты, как: накидной ключ на «17» и «19», домкрат, баллонный ключ, монтировка, специальный съёмник для шаровых опор. Также потребуется помощник.

Саму замену следует начать со смазки новой детали. Это делается так: снимается пыльник, наносится немного смазывающей жидкости на металлический палец, затем пыльник надевается обратно. Только такая деталь считается готовой к установке. Переходим непосредственно к процессу замены.

Итак, в первую очередь необходимо ослабить болты крепления колеса и поднять автомобиль с помощью домкрата. После этого можно снять колесо. Затем нужно открутить гайку шарового пальца и болты крепления поворотного кулака, с помощью которых он присоединяется к опоре. Теперь можно установить съемник и приняться за распрессовку пальца.

Далее вам потребуется помощь ассистента. Его задача заключается в том, что он должен отжать нижний рычаг, используя монтировку, и достать старую шаровую опору.

Вот теперь уже на ее место можно устанавливать новую шаровую опору, прикрутив ее к поворотному кулаку. Одновременно с этим ваш помощник очень аккуратно должен отпускать рычаг, направляя палец в проушину. Теперь можно зажимать гайки шарового пальца и устанавливать колесо на место.

Как можно восстановить работоспособность

Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.

Мы же рассмотрим ремонт с разборкой этого узла.

Для понимания механизма работы опоры осмотрите на схему:

Нередко проблема возникает из-за поврежждения пыльника, а не самого металла

Износу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.

Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.

Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчасти

Что необходимо для проведения работ

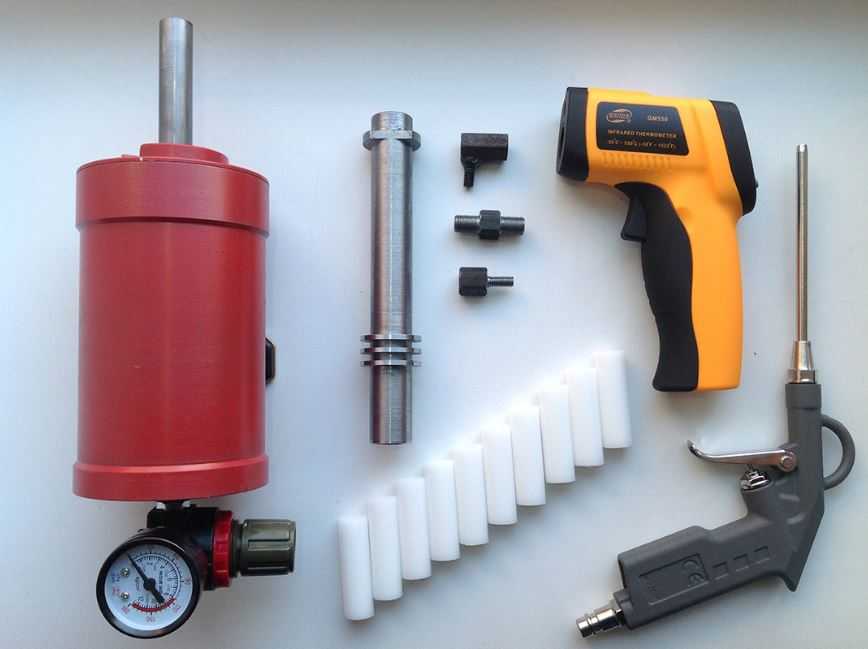

Комплект эконом-класса изображён на фото:

Стоимость комплекта отобьётся лишь спустя время. На один раз его редко кто покупает — невыгодно

1. Самая важная часть комплекта — это экструдер. В нём происходит нагрев и формирование консистенции полиамида.
2. Переходные штуцеры, с помощью которых расплав под давлением заливается в шаровую опору.
3. Газовая горелка или строительный фен для разогрева шаровой опоры (если этого не сделать, полимер будет застывать при заливке, и 100% заполнения не будет).
4. Дистанционный термометр для контроля за нагревом.
5. Воздушный компрессор, создающий давление подпора воздуха для экструдера.

Более продвинутый вариант имеет поршень, создающий давление для экструдера без применения сжатого воздуха.

Как видно, разновидностей оборудования тоже множество

Нет необходимости покупать компрессор, но и сам комплект стоит дороже. Зато можно контролировать температуру нагрева с помощью собственного термометра (опять же, отпадает необходимость его приобретения). Газовая горелка или фен по-прежнему нужны для прогрева шаровой опоры перед заполнением.

Верстак обеспечит удобство и безопасность

Что выходит из строя

Конструкция шаровой опоры достаточно прочная, может ходить долгие тысячи километров. Однако со временем изнашивается полимерный вкладыш. Это единственное уязвимое место. Именно он принимает на себя, основную нагрузку от неровных дорог.

Усугубляет ситуацию порванный пыльник, когда он рвется — внутрь поступает грязь, пыль, песок и т.д. Все это начинает работать как «наждачная бумага», металлический шар (пальца), начинает стирать полимерную вставку.

То есть износу подвергаются всего два основных части – вставка из полимера и резиновый (силиконовый) пыльник – именно их и нужно восстановить.

Хочется отметить, что в совсем запущенных моментах, когда вкладыш стерся до основания, страдает и сам «металлический шар» ведь он начинает тереться об металл стенок корпуса. Но это совсем запущенный случай.

Восстановление полимером по технологии SJR

Диагностика выявила опасный зазор между шаром и вкладышем опоры? Возникает дилемма: менять или восстанавливать. Опишем вкратце устройство шаровой опоры.

В зонах, отмеченных красным, износ максимален

Узел состоит из двух частей, обоймы и поворотного шара. Между ними находится полимер, который демпфирует жёсткие удары и снижает трение между металлическими частями. Система работает по принципу суставной сумки в ногах человека. Именно этот полимер со временем изнашивается, и появляется опасный люфт.

Поскольку разобрать шаровую опору для замены вкладыша невозможно, остаётся одно — расплавить полимер и залить его внутрь. Это и есть суть метода sjr.

Полимеры для заливки могут быть разных видов

1. Во внешнем корпусе (обойме) шаровой опоры проделывается отверстие. Можно использовать готовый штуцер для пресс-маслёнки, если таковой имеется.
2. С помощью газовой горелки шаровая опора прогревается до температуры плавления полиамида.
3. Одновременно в специальном экструдере разогреваются заготовки (картриджи) из полиамида, аналогичного штатному.
4. С помощью экструдера под высоким давлением расплав впрыскивается в полость между обоймой и подвижным шаром. Причём заполняются все трещины, щели и выработки штатного вкладыша.
5. Полимер застывает, принимая форму зазора. Люфт устранён, шаровая опора восстановлена.

Преимущества данного способа:

• Универсальность и ценовая доступность.
• Компактность и мобильность оборудования.
• Возможность применения как на небольшой СТО, так и в условиях собственного гаража.
• Доступные расходные материалы.

Существуют ещё способы с применением стационарного оборудования. Технология ремонта близка к заводской, используемой при изготовлении новых шаровых опор. Стоимость ремонта приближается к цене нового узла, что делает процесс нерентабельным.

Замена шаровой опоры

Итак, замена шаровой опоры на разных автомобилях может оказаться как относительно простой, так и более сложной процедурой в зависимости от марки, модели, конструкции и т.д. Так или иначе, все начинается с  диагностики ходовой части.

Если точнее, нужна проверка шаровой опоры. Первичными признаками проблем с шаровыми является возросшее усилие при повороте руля, скрипы и стуки при езде. Если имеют место такие симптомы, нужно вывесить колесо, взяться за него руками горизонтально и покачать-пошатать. Это позволит определить люфты.

Затем следует взять монтировку, загнать машину на яму или подъемник, после чего снизу поставить монтировку в центр между краем опоры и нижним рычагом, после чего отжать вверх. Данный метод позволяет выявить люфт.

При этом важно понимать, что самым надежным способом диагностики является снятие шаровой с автомобиля, после чего проверяют снятую деталь. Для этого опору зажимают в тиски, после чего диагностируется радиальный и осевой люфт шарового пальца

Если палец двигается легко и без усилий, это указывает на необходимость замены шаровой или на то, что нужна реставрация шаровых опор.

Если рассматривать замену, на начальном этапе важно учитывать, какой тип опор стоит на машине. Дело в том, что детали бывают съемными (шаровая может быть отделена от рычага путем выкручивания болтов или срезания клепок), а также несъемными (элемент впрессован в рычаг и меняется с рычагом в сборе)

Например, съемная шаровая опора ВАЗ или другого автомобиля меняется похожим образом. Для замены потребуется инструмент:

• накидные ключи 17 и 19;
• съемник шаровых опор;
• домкрат;
• монтировка или отрезок трубы;
• ключ для откручивания колесных гаек;

Подготовив инструменты и новую опору, деталь перед установкой следует смазать. Для этого нужно снять пыльник и промазать литолом палец, после чего надеть пыльник. Далее, подготовив новую опору к установке, можно переходить к разборке автомобиля и снятию старой шаровой.

Для этого следует открутить болты крепления колеса, поддомкратить авто и снять колесо. Затем откручивается гайка шарового пальца, после крепежные болты поворотного кулака, которыми деталь крепится к опоре.

Теперь можно поставить съемник для шаровых и начинать выпрессовку пальца. Желательно выполнять процедуру с помощником, который монтировкой будет отжимать нижний рычаг. Далее следует извлечь старую опору. После новая шаровая опора прикручивается к поворотному кулаку, далее помощник отпускает рычаг, вставляя в проушину палец. Теперь остается закрутить гайку шарового пальца.

Почему нужен ремонт шаровых опор

Рычаги подвески с помощью шаровых опор удерживают поворотный кулак со ступицей. Фактически это ось поворота колеса. Узел испытывает нагрузки со всех сторон и достаточно быстро изнашивается на неровной дороге. Люфт в шаровой опоре приводит к разболтанности подвески, и что более опасно — к неточностям в рулевом управлении. Критический износ может привести к разрушению опоры — и тогда у автомобиля банально отвалится колесо. Наверное, многие наблюдали подобную картину.

Конечно, колесо не всегда заваливается, особенно на иномарках, но ВАЗы этим страдают

Хорошо, если подобное случится на незагруженной дороге и малой скорости. А если на трассе и с высокой? Последствия могут быть печальными. Поэтому при появлении минимального люфта следует попытаться определить возможные неисправности шаровых опор.

AUTOSFERA

Станок AutoSfera PLUS предназначен для восстановления шаровых соединений механизмов (шаровых опор, рулевых наконечников, стоек стабилизатора) литьевым способом. AutoSfera Progressive допускает использовать технологии SJR (безразборное восстановление), Direct Casting (разборный способ), Open Cat (заливка с открытым срезом) при различных способах подготовки узла к заливке.

Новые разработки:

• Новая и уникальная компоновка станка на усиленных Al профилях
• Стационарный упорный фланец – усилие передаётся сразу на станину.
• Уникальная система центровки – независимое крепление рычага и центровочных втулок.
• Функция регулировки глубины положения шарового пальца в корпусе.
• Блок нагрева расположен на подвижной каретке — постановка/съём ремонтируемого узла с помощью сжатого воздуха.
• Новая конструкция тигля с дополнительными зонами принудительного охлаждения
• Плунжерная система впрыска на чугунных втулках
• Работа на стержневом и гранулированном полимере, возможность дозагрузки материала «on-line»
• Перспективная конструкция узла впрыска для работы с новыми технологиями

По принципу действия станок является горизонтальной литьевой машиной поршневого типа с однозонным нагревом и электронным контролем температуры. Расплавленный полимер под давлением подается в подготовленный узел, который является прессформой, где полимеризуется, образуя идеальный вкладыш. Конструкция адаптирована под установку различных шаровых соединений (в основном автомобильных рычагов) для отливки в них полимерных вкладышей. Задача центровки решена, в схему добавлены дополнительные центровочные кольца. Втулки центровки регулируемые, регулируется глубина расположения шарового пальца в корпусе узла, т.е. толщина стенок вкладыша.

При правильной подготовке заливка занимает 5 минут, ресурс при этом легко превосходит заводской. Поскольку при таком способе мы можем обеспечить большую толщину стенок вкладыша, при использовании «правильного» полимера ресурс отремонтированного узла зависит только условий эксплуатации и обслуживания узла. При неповрежденном пыльнике пробеги в некоторых узлах легко переваливают за 50-100 тыс. км. Этот параметр очень зависит от схемы подвески и нагрузок на восстанавливаемую деталь при работе.

Расход полимера в станке Autosfera Progressive снижен, насколько это возможно. Себестоимость можно ещё снизить за счет использования гранулированного материала, без потери качества и даже с повышением его. При этом гранулы в 2-3 раза дешевле стержневого материала.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Компоновка станицы	Компактная, AL направляющие, подвижнаякаретка блока нагрева
Форсунки	Сменные, в т.ч. под Open Cut
Контроллер температуры	Autonics TCN-4s, 2-диспл, Корея
Температурный датчик	Autonics PT-100, точность 0.1C, Корея
Пневмооборудование и привод	AZ Pneumatic
Расходный материал	Полимер (стержни, гранулы)
Нагревательный элемент ТЭН	580 Вт, ни одного случая отказа
Рабочая температура	190С тигель, 800С ТЭН
Прижим заготовки	Каретка, сжатым воздухом
Масса	20 кг

Комплектация:

• Станок — 1 шт
• Трубка пневмолинии — 1 шт
• Установочные кольца — 8 шт
• Центровочный втулки — 15 шт
• Форсунка сменная — 4 шт
• Пропановая горелка — 1 шт
• Расходный полимер — гранулы 500г + стержни 40 шт
• DVD диск с видеокурсом

Как разобрать неразборное

Прежде чем приступать к разборке шаровой опоры, её необходимо снять. Для этого:

1. Поддомкрачиваем авто и демонтируем колесо.
2. Выворачиваем руль до конца.
3. Удаляем шплинт с гайки пассатижами.
4. Откручиваем гайку и с помощью съёмника выдавливаем ось.
5. Отворачиваем крепление шаровой.
6. С помощью монтировки отжимаем нижний рычаг, и можно снимать шаровую.

Теперь нужно разобрать опору. Если она состоит из двух сваренных чашек, то на одной из них необходимо просверлить несколько точек сварки, а затем зубилом эти чашки разделить. Затем в корпус вставляется палец с вкладышем, и чашки-половинки сваривают между собой. Стоит следить за тем, чтобы этот вкладыш не перегрелся.

Если в корпусе есть вставленное дно, то развальцованные края счищают болгаркой или наждаком. Затем ударяют в торец оси молотком, чтобы выбить дно. Измеряют наружный и внутренний диаметр корпуса и изготавливают кольцо из стали высотой 10 мм с резьбой и пробкой. Его приваривают к корпусу опоры. Вставляют палец с вкладышем и ввинчивают пробку так, чтобы она этот вкладыш поджимала. В кольце просверливают отверстие в 2 мм как можно ближе к пробке и зашплинтовывают его.

Чтобы установить шаровую опору на место, необходимо:

1. Прикрепить шаровую к нижнему рычагу и закрепить её.
2. Установить палец (ось) в посадочное место, отжав при этом нижний рычаг.
3. Зажать гайку на пальце.
4. Если палец проворачивается в месте посадки, с помощью монтировки стоит подтянуть рычаг вверх.

При установке опоры на место съёмник не потребуется. Повторно снимать и устанавливать шаровую будет проще, если заменить шплинтовку на самоконтрящиеся гайки.

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:

1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.

Причины поломки:

1. Как говорилось выше – повреждение пыльника
2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Восстановление шаровых с помощью самодельного экструдера

После сборки экструдера вам достаточно просто загрузить полимерный картридж в цилиндр и соединить его с подготовленным отверстием в шаровой опоре. Одновременно прогревая корпус шаровой и цилиндр с полиамидом, вы покачиваете палец шаровой опоры для равномерного проникновения расплава. После того как воздушный цилиндр в экструдере остановится, процесс считается оконченным. Дайте возможность застыть полимеру внутри детали, и можно устанавливать шаровую на автомобиль.

Читать также: Гидромоторы аксиально поршневые характеристики

Заливка шаровых на Тойоте Королле: видео

Извлекать полиамид из цилиндра после проведения работ не требуется. Он снова расплавится при восстановлении следующей детали.

Изготовив такое приспособление, вы не только сможете экономить на обслуживании подвески, но и зарабатывать, предоставляя подобные услуги знакомым. Затраты на приобретение компонентов для экструдера окупаются после восстановления пары шаровых опор.

Внимание! Ваша версия браузера устарела. Подробнее

• CAM-SERVICE
• Статьи
• Ремонт шаровых опор по технологии С.А.М.

Ремонт шаровых опор по технологии С.А.М.

Восстановление (реставрация) шаровых опор заключается в устранении свободного хода «люфта» шарового пальца относительно корпуса шаровой опоры (в большинстве случаев, корпус шаровой опоры является единым целым с рычагом). В 100% случаев этот свободный ход появляется из-за усадки полимерного вкладыша, вследствие чего шаровая начинает «стучать» и подлежит замене, чаще всего в сборе с дорогостоящим рычагом.

Опытным путем мы выяснили, что в любой шаровой опоре любого производителя всегда присутствует воздушный зазор 3-8 мм, который ограничивает срок службы этого изделия. Производители этих запчастей объясняют наличие зазора технологией сборки на конвейере. Таким образом, в любой шаровой опоре с момента изготовления заложен ускоренный износ, который мы устраняем и предотвращаем на длительное время при помощи высокопрочного полимера – полиамид Б6. Наша технология позволяет качественно и быстро восстановить изношенную ШО с гарантированным ресурсом до 100000 км. пробега.

На все восстановленные у нас шаровые соединения, мы предоставляем гарантию 30 000 км пробега, хотя по отзывам наших клиентов многие шаровые опоры уже прошли по 80 000 км и никаких нареканий не вызывают.

Время, необходимое для ремонта ШО, зависит от размера (легковой автомобиль/спецтехника) и состояния ШО и составляет от 20 минут до 1 часа. Работа выполняется только* на снятом с автомобиля узле.

* Качественный ремонт (Шаровой Опоры) ШО на автомобиле без демонтажа рычага невозможен, потому что:

– Невозможно (вымыть) удалить остатки отработанной смазки с грязью при установленном пыльнике ШО.

– При подаче расплава (любого) полимера, шаровый палец стремится вверх, продавливая верхний полимерный «пояс» до металлической части корпуса ШО.

– Высокая температура поступающего полимера вызывает тепловое расширение шарового пальца, и после остывания полимера малозаметный «люфт» остаётся и прогрессирует.

В нашей конструкции все эти проблемы предусмотрены и решены.

Восстановление производим полимером по технологии С.А.М. Не путайте нашу технологию с SJR, она не имеет ничего общего с этим «американским изобретением».

Преимущества технологии С.А.М.:

– Давление полимера (капролон Б6) нашего экструдера в 400 раз выше аналога SJR

– Наша установка позволяет «центровать» шаровый палец относительно корпуса ШО (невозможно в SJR)

– Наша установка забирает тепло от шарового пальца в течение всей процедуры ремонта (не предусмотрено в SJR)

– В нашей технологии мы используем общедоступный и хорошо изученный полиамид Б6 (капролон), материал обладающий превосходной физико-механикой, превосходящий по антифрикционным, упругим и коррозионностойким свойствам даже металлы.

С помощью технологии C.A.M. производится ремонт ВСЕХ типов шаровых соединений и подшипников скольжения всех типов транспортных средств, всех стран мира (легковые ам, грузовые ам, спецтехника, квадроциклы).

* Стойки стабилизатора (Линки)

* Наконечники рулевых тяг

* Сферический блок-шарнир подвески

* Шаровая опора амортизатора.

Чтобы воспользоваться нашей услугой, позвоните по телефону.

Изготовление экструдера своими руками: подробно о сложном

При наличии домашней слесарной мастерской можно изготовить прибор самостоятельно, в крайнем случае стоит воспользоваться услугами токаря.

Необходимо сделать плотно подогнанные поршень и цилиндр. Диаметр 10–15 см, длины 20–30 см. Деталь не должна быть слишком громоздкой

Уплотнительные кольца можно использовать из резины, но в большинстве случаев достаточно густой консистентной смазки. Изготовьте уплотнительные кольца из качественной резины

С глухой стороны к цилиндру подсоединяется штуцер для подачи сжатого воздуха. Он снабжается шаровым краном. Подцепите штуцер для нагнетения воздуха

В открытую часть воздушного цилиндра вкручивается переходник. Он оборудуется замком для фиксации цилиндра, в котором разогревается полимер. Оборудуйте приспособление переходником

Цилиндр для полимера имеет меньшие размеры. За счёт разности в диаметрах давление при запрессовке полимера выше, чем подаваемое от компрессора

Обратите внимание на пропорции цилиндра для полимера и самого корпуса экструдера
