Частотный регулятор скорости для асинхронного двигателя

Регулировка скорости изменением величины напряжения снижает момент и также увеличивает потери мощности. Регулировка частоты вращения путем изменения числа полюсов осуществляется ступенчато, кроме того, этот способ пригоден только для специальных многоскоростных двигателей с несколькими обмотками неподвижной части.

Асинхронный двигатель – самый распространенный электропривод технологического оборудования. Главная особенность таких электрических машин – постоянная скорость вращения вала. Ее регулировку осуществляют:

• Механическим способом. Для этого вал подключают к редукторам, муфтам и другим устройствам.
• Путем изменения числа пар полюсов, величины или частоты питающего напряжения обмоток статора.

Механическое регулирование усложняет кинематическую схему электропривода, ведет к потерям мощности и нерациональному расходу электроэнергии.

Наиболее перспективный метод регулирования уголовной скорости ротора – преобразование частоты питающего напряжения. Этот способ обеспечивает сохранение механических характеристик во всем диапазоне и обладает рядом других преимуществ.

Преобразователь частоты однофазный

Компактное устройство преобразования частоты служит для управления однофазными электродвигателями для оборудования бытового предназначения. Большинство частотных преобразователей обладает следующими конструктивными возможностями:

1. Большинство моделей использует в своей конструкции новейшие технологии векторного управления.
2. Они обеспечивают улучшенный вращающий момент однофазного двигателя.
3. Энергосбережение введено в автоматический режим.
4. Некоторые модели частотных преобразователей используют съемный пульт управления.
5. Встроенный PLC контроллер (он незаменим для создания устройств сбора и передачи данных, для создания систем телеметрии, объединяет устройства с различными протоколами и интерфейсами связи в общую сеть).
6. Встроенный ПИД регулятор (контролирует и регулирует температуру, давление и технологические процессы).
7. Напряжение выхода регулируется в автоматическом режиме.

Рис.№7. Современный преобразователь Optidrive с основными функциональными особенностями.

Частотный преобразователь не служит для двойного преобразования напряжения, благодаря наличию в конструкции ШИМ-регулятора, он может поднять величину напряжения не более чем на 10%.

Главная задача однофазного преобразователя частоты – обеспечить питание как одно- так и трехфазного электродвигателя. В этом случае ток двигателя будет соответствовать параметрам подключения от трехфазной сети, и оставаться постоянным

Зачем регулировать скорость

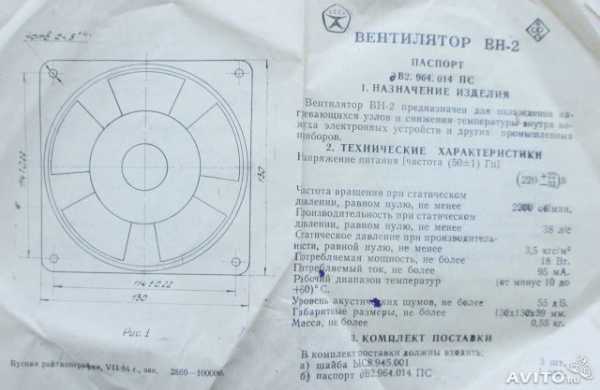

Итак, возникает резонный вопрос, для какой цели необходимо осуществить подключение вентилятора к регулятору скорости. Прежде всего стоит упомянуть про реальные возможности и ресурс вентилятора. Если на протяжении всего срока его эксплуатации он будет работать на полной своей мощности, то это приведет к сокращению срока эксплуатации или выхода из строя ряда деталей. Как следствие, наступают поломки.

Совет! Выбирая вентилятор для помещения обязательно учитывайте площадь комнаты, ведь у каждого прибора есть свой максимум. Если установить его в сильно большой комнате, то он будет работать под серьезной нагрузкой. По этой причине выбирайте то устройство, у которого есть запас мощности.

Современная жизнь требует использования большого количества бытовой техники. Так, в них есть различные детали и элементы, которые при работе нагреваются. Чтобы они не перегревались устанавливаются вентиляторы, например, в компьютере или духовом шкафу. И не всегда требуется, чтобы подключенный вентилятор работал на всю свою мощность. Ведь зачастую нагрузка на технику может незначительно увеличиться, а если вентилятор будет работать с одной скоростью, то может произойти перегрев.

Только представьте себе офис или другое помещение, где наблюдается большое скопление бытовой техники. В процессе ее работы может образовываться шум до 50 децибел. А представьте, если все имеющиеся вентиляторы одновременно будут работать на всю свою мощность. Как следствие, регулятор скорости способен снизить весь шум. Более того, это позволит рационально использовать электроэнергию, ведь далеко не во всех случаях требуется полной мощности устройства.

Как видно, существует множество причин, для чего к подключенному агрегату дополнительно устанавливается регулятор скорости. Теперь рассмотрим основные особенности трех типов регуляторов скорости, а потом узнаем, как выполнить подключение своими руками.

Как сделать устройство для изменения скорости вращения электродвигателя своими руками

Для регулировки маломощных однофазных АД можно использовать диммеры. Однако этот способ ненадежен и обладает серьезными недостатками: снижением КПД, серьезным перегревом устройства и опасностью повреждения двигателя.

Для надежного и качественного регулирования оборотов электродвигателей на 220В, лучше всего подходит частотное регулирование.

Приведенная ниже схема позволяет собрать частотное устройство для регулировки электромоторов мощностью до 500 Вт. Изменение скорости вращения производится в границах от 1000 до 4000 оборотов в минуту.

Устройство состоит из задающего генератора с изменяемой частотой, состоящего из мультивибратора, собранного на микросхеме К561ЛА7, счетчика на микросхеме К561ИЕ8, полумоста регулятора. Выходной трансформатор Т1 выполняет развязку верхнего и нижнего транзисторов полумоста.

Демпфирующая цепь С4, R7 гасит всплески напряжения опасные для силовых транзисторов VT3, VT4. Выпрямитель, удвоитель напряжения питающей сети, включает в себя диодный мост VD9, с конденсатором фильтра на которых происходит удвоение напряжения питания полумоста.

Напряжение первичной обмотки: 2×12В, вторичной обмотки 12В. Первичная обмотка трансформатора управления ключами, состоит из 120 витков медного провода сечением 0,7мм, с отводом от середины. Вторичная – две обмотки, каждая по 60 витков повода сечением 0,7 мм.

Вторичные обмотки необходимо максимально надежно заизолировать друг от друга, так как разница потенциалов между ними доходит до 640 В. Подключение выходных обмоток к затворам ключей производится в противофазе.

Как облудить необгораемое жало

Обычное медное жало имеет недостатки: оно понемногу выгорает, требуя частого повторения вышеописанных процедур по очистке. С него невозможно убрать весь припой, что требуется для пайки корпусов некоторых микросхем.

Этих недостатков лишены необгораемые жала, поверхность которых покрыта слоем никеля. Но за ними нужен особый уход. Слой покрытия тонкий, его нельзя царапать. Поэтому никелированные жала нельзя чистить напильником, надфилем и даже наждачной бумагой. Нельзя даже стряхивать с них припой ударами о подставку паяльника. Если слой покрытия будет поврежден, то из-под него будет вымываться медь и жало придет в негодность. Поэтому и облудить его так, как медное, не получится.

Для того, чтобы залудить необгораемое жало, потребуются:

• кусок хлопчатобумажной ткани (можно использовать старое полотенце);
• канифоль;
• припой.

Ткань нужно обильно смочить в воде и отжать, а в баночку с канифолью кинуть небольшой кусочек припоя. Прогреть паяльник, затем энергично потереть его жалом о мокрую ткань, стирая окислы. Затем быстро окунуть его в канифоль, расплавляя в ней кусочек припоя. Жало лудится в среде канифоли, которая растворяет остатки окислов. После этого его нужно протереть о ту же ткань, что использовалась вначале.

Для очистки необгораемых жал в процессе работы предназначены специальные целлюлозные губки, которые продаются в магазинах электроники. Губку перед использованием нужно пропитать водой, отжав излишки. Лучше использовать глицерин, при этом она не будет высыхать. При работе нужно периодически протирать жало паяльника о губку, удаляя окислы и излишки припоя.

Еще можно использовать для этих целей проволочную губку (мочалу) из латуни или меди. Ее также продают в радиолюбительских магазинах. Подойдет и мочалка для мытья посуды из нержавеющей стали, но только мягкая, чтобы не царапала жало.

Но все эти способы могут не помочь, если паяльник с необгораемым жалом перегревается. Его температура не должна превышать 300 ˚С. Поэтому использовать их стоит только в паяльниках, имеющих регулировку температуры со стабилизацией.

Регуляторы мощности здесь не помогут, так как трудно подобрать его режим работы. Температура в зависимости от интенсивности пайки постоянно изменяется, когда паяльник бездействует на подставке, она максимальна, когда плавит припой – понижается. Напряжение в сети тоже может изменяться и влиять на температуру. В керамических паяльниках и паяльных станциях организована регулировка с использованием датчика, встроенного в паяльник. Начальная температура задается пользователем, а устройство управления ее поддерживает без его участия. Также не рекомендуется долго держать нагретое необгораемое жало без припоя.

Еще одно достоинство необгораемых жал, предназначенных для керамических паяльников и паяльных станций – они съемные и легко меняются. Производителями выпускается широкий ассортимент жал различной формы и размеров, предназначенных для выполнения разных видов работ. Владельцам паяльников с нихромовым нагревателем приходится идти на ухищрения, чтобы сделать их универсальными: придумывать какие-то вставки, наматывать на жало толстую медную проволоку. Это не делает процесс пайки удобнее, скорее – наоборот. А если вспомнить, что поменять жало у такого паяльника порой не так-то просто, то об использовании различных форм греющих поверхностей для него стоит позабыть совсем.

Почему припой не липнет к паяльнику

Не прилипает к паяльнику припой? Это проблема не только новичков, но и специалистов с опытом. Единственного универсального преодоления этого препятствия в работе нет. Причины такого неудобства, как и способы его устранения могут быть различными. Ограничимся кратким их перечислением. А попавший в подобную ситуацию мастер уже самостоятельно подберет способ, подходящий к его случаю.

Возможные причины отсутствия прилипания припоя:

• грязное жало паяльника;
• грязная канифоль;
• перегрев или недостаточный прогрев рабочей части паяльника;
• плохое качество припоя;
• отсутствие флюса при пайке;
• неправильно подобран флюс и припой;
• пайка на улице, на сквозняке;
• отсутствие прогрева металлического изделия перед пайкой;
• случайное касание горячим жалом какого-либо пластика;
• нагар и химические окислы на поверхности жала;
• недостаточная концентрация самостоятельно приготовленных жидких флюсов;
• малая мощность паяльника.

Для механической зачистки медного жала

подойдет любое народное средство:

• нож, скальпель;
• напильник, надфиль;
• наждачная бумага, полировальная шкурка;
• металлическая щетка;
• швейная игла;
• насадка для бормашины.

Для очистки от нагара

подойдут:

Списки не полные, можно экспериментировать.

Чтобы хорошо залудилось медное жало надо удалить окислы с его поверхности. Этот химический способ очистки хорошо выполняется со средством «Оксидал». Разогретое жало просто помещается в него и меняет свой вид буквально на глазах. После чистки паяльник протирается влажной губкой или поролоном.

Полезной является легкая проковка съемного медного жала. Металл будет плотнее, что замедлит и уменьшит процесс его обгорания.

Жало рабочего паяльника не обязательно изготавливается медным. Все чаще производители предлагают варианты паяльников, в которых используется необгораемое «вечное» жало. Его чистка от грязи, излишков припоя и нагара исключает классические варианты с применением напильника и наждачной бумаги. Чистка возможна двумя способами:

• специальной губкой, именно для этого и предназначенной;
• латунной стружкой – жало становится идеальным после нескольких маканий в емкость с ней.

Экономный вариант предусматривает замену специальной губки на посудную из целлюлозы, а стружки латуни – на густую и плотную кухонную металлическую (в идеале – медную) мочалку.

Для регулировки мощности и, соответственно, температуры рабочей части жала паяльник подключается через лабораторный автотрансформатор. Без него можно поэкспериментировать со сменными жалами разной длины. Чем оно длиннее, тем ниже температура на его конце. И наоборот.

Иногда избежать проблем с прилипанием припоя помогает активатор для жала. Эта смесь без свинца и галогенов по своим заявленным характеристикам защищает и продлевает жизнь жалу, а также восстанавливает его смачиваемость материалом припоя

Обратите внимание – активатор не гарантирует очистки жала, а защищает его поверхность от образования вредных окислов и нагара

Если производитель решил сэкономить и умышленно завысил процентную долю свинца – имеем более тугоплавкий припой с низкой текучестью, а возможно и не пригодный для пайки.

Устранив препятствие и окончив пайку не забудьте, что жало паяльника после работы обязательно должно быть очищено и залужено. Чистый и ухоженный, всегда готовый к применению инструмент – лицо мастера.

Регулирование напряжением

Регулирование скорости этим способом связано с изменением, так называемого, скольжения двигателя — разностью между скоростью вращения магнитного поля, создаваемого неподвижным статором двигателя и его движущимся ротором:

n1 — скорость вращения магнитного поля

n2— скорость вращения ротора

При этом обязательно выделяется энергия скольжения — из-за чего сильнее нагреваются обмотки двигателя.

Данный способ имеет небольшой диапазон регулирования, примерно 2:1, а также может осуществляться только вниз — то есть, снижением питающего напряжения.

При регулировании скорости таким способом необходимо устанавливать двигатели завышенной мощности.

Но несмотря на это, этот способ используется довольно часто для двигателей небольшой мощности с вентиляторной нагрузкой.

На практике для этого применяют различные схемы регуляторов.

Автотрансформаторное регулирование напряжения

Автотрансформатор — это обычный трансформатор, но с одной обмоткой и с отводами от части витков. При этом нет гальванической развязки от сети, но она в данном случае и не нужна, поэтому получается экономия из-за отсутствия вторичной обмотки.

На схеме изображён автотрансформатор T1, переключатель SW1, на который приходят отводы с разным напряжением, и двигатель М1.

Регулировка получается ступенчатой, обычно используют не более 5 ступеней регулирования.

Преимущества данной схемы:

• неискажённая форма выходного напряжения (чистая синусоида)
• хорошая перегрузочная способность трансформатора

Недостатки:

• большая масса и габариты трансформатора (зависят от мощности нагрузочного мотора)
• все недостатки присущие регулировке напряжением

Тиристорный регулятор оборотов двигателя

В данной схеме используются ключи — два тиристора, включённых встречно-параллельно (напряжение переменное, поэтому каждый тиристор пропускает свою полуволну напряжения) или симистор.

Схема управления регулирует момент открытия и закрытия тиристоров относительно фазового перехода через ноль, соответственно «отрезается» кусок вначале или, реже в конце волны напряжения.

Таким образом изменяется среднеквадратичное значение напряжения.

Данная схема довольно широко используется для регулирования активной нагрузки — ламп накаливания и всевозможных нагревательных приборов (так называемые диммеры).

Ещё один способ регулирования — пропуск полупериодов волны напряжения, но при частоте в сети 50 Гц для двигателя это будет заметно — шумы и рывки при работе.

Для управления двигателями регуляторы модифицируют из-за особенностей индуктивной нагрузки:

• устанавливают защитные LRC-цепи для защиты силового ключа (конденсаторы, резисторы, дроссели)
• добавляют на выходе конденсатор для корректировки формы волны напряжения
• ограничивают минимальную мощность регулирования напряжения — для гарантированного старта двигателя
• используют тиристоры с током в несколько раз превышающим ток электромотора

Достоинства тиристорных регуляторов:

Недостатки:

• можно использовать для двигателей небольшой мощности
• при работе возможен шум, треск, рывки двигателя
• при использовании симисторов на двигатель попадает постоянное напряжение
• все недостатки регулирования напряжением

Стоит отметить, что в большинстве современных кондиционеров среднего и высшего уровня скорость вентилятора регулируется именно таким способом.

Транзисторный регулятор напряжения

Как называет его сам производитель — электронный автотрансформатор или ШИМ-регулятор.

Изменение напряжения осуществляется по принципу ШИМ (широтно-импульсная модуляция), а в выходном каскаде используются транзисторы — полевые или биполярные с изолированным затвором (IGBT).

Выходные транзисторы коммутируются с высокой частотой (около 50 кГц), если при этом изменить ширину импульсов и пауз между ними, то изменится и результирующее напряжение на нагрузке. Чем короче импульс и длиннее паузы между ними, тем меньше в итоге напряжение и подводимая мощность.

Способы, как подключить регулятор оборотов

Как же подключить регулятор оборотов? Рассмотрим Motor Speed Controller 400W по 3 причинам:

1. Это наиболее популярный контроллер скоростей.
2. С его подключением возникают проблемы, из-за разметки на китайском языке.
3. Подключение почти не отличается от того, чтобы был собран своими руками.

Для начала, стоит изучить схему подключения, напечатанная на боковинке регулятора или паспорте устройства.

Теперь необходимо воспользоваться распиновкой на задней панели. Понадобится выбрать необходимые выводы. Контакты CCW и COM всегда закорочены, трогать их не нужно. Для подключения понадобится задействовать 3 нижних контакта. АС ~ АС – это ноль и фаза (провода устанавливаются произвольно, все же ток переменный). В FG вставляется провод заземления, если оно есть.

Рекомендуется в разрыв фазного провода поставить конденсатор.

Он поможет сгладить поступающее напряжение. Также не помешает установить ферритовый фильтр. Оно поможет сгладить помехи при работу.
