Подключение вентиляторов с таймерами: полная инструкция по монтажу

5 Порядок проведения монтажных работ

К устройству обычно прилагается подробная инструкция, которую следует тщательно изучить перед началом работы. Монтаж производится только в полном соответствии всем рекомендациям.

Основные действия обычно производятся в такой последовательности:

1. 1. Сначала нужно снять лицевую крышку. Силиконом или жидкими гвоздями промазываются все участки, к которым будет примыкать устройство.
2. 2. Вытяжка вставляется так, чтобы электродвигатель и всё рабочие части были полностью погружены в стену. Затем устройство плотно прижимается на некоторое время.
3. 3. Далее устанавливается противомоскитная сетка. Она будет предотвращать проникновение различных насекомых в помещение через вентиляционный канал.
4. 4. Закрепляется лицевая крышка.

После подключения к электричеству в ванной не должно быть никаких кабелей без изоляции. Они размещаются в вентиляционных каналах. Обычно применяют гофрированный кожух.

Чаще всего подключают вытяжку к выключателю освещения. Для большего удобства во время эксплуатации можно использовать двухклавишный рубильник.

https://youtube.com/watch?v=mz3NcHFO3to

Особенности выбора вентилятора в ванную комнату

Чтобы правильно выбрать тип вентилятора для помещения, где установлена ванна, важно знать некоторые особенности вытяжных устройств

Вытяжка в ванную комнату должна отвечать всем характеристикам безопасности. В первую очередь — это обусловлено использованием электрического прибора в условиях повышенной влажности. А, как известно из практики вода и электричество, вещи несовместимые и поэтому выбор устройства должен основываться на качественной защите вентилятора от воздействия влаги, чтобы не произошло замыкания.
Немаловажную роль играют и мощностные показатели вентилятора, которые влияют на производительность устройства. Именно от мощности вытяжного устройства, будет зависеть насколько качественно и в каком объёме будет удаляться влажный воздух из помещения ванной.
Вытяжной вентилятор для ванной должен быть компактным, так как будет использоваться в помещение с ограниченными габаритами. При этом, несмотря на незначительные размеры, вытяжка должна быть мощной. Целесообразно остановить свой выбор на вентиляционных системах встраиваемого типа

Их можно спрятать в обустроенном в стене проёме воздуховода и вентилятор будет отводить отработанный воздух непосредственно в центральную вентиляционную шахту.
Также для создания комфорта в ванной нужно обращать внимание на уровень шума, который издаётся вентилятором во время работы. Естественно, абсолютно бесшумно вытяжные устройства работать не могут, однако, лучше выбирать вентиляторы с минимальным его уровнем

Ведь вряд ли жителям квартиры понравится лежать в расслабляющей горячей ванне, и слушать громкий шум работающего пропеллера вытяжного устройства. Нормальный шумовой порога таких устройств начинается от 25 ДБ. Лучше выбирать приборы с минимальным значением шума, но не в ущерб производительности.

Не стоит думать, что качественный вентилятор в ванную комнату должен быть слишком дорогим. Если в магазине продавцы будут утверждать что качественный прибор не может, стоит недорого, то покупателя просто дурят. Даже самые простые бюджетные вытяжные вентиляторы в ванную комнату будут полностью выполнять поставленные перед ними задачи на протяжении длительного временного периода от 2 до 7 лет. Естественно, можно приобрести и дорогую модель, но основным её отличием будут дополнительные функции или наличие дистанционного пульта, а не производительность и мощность устройства.

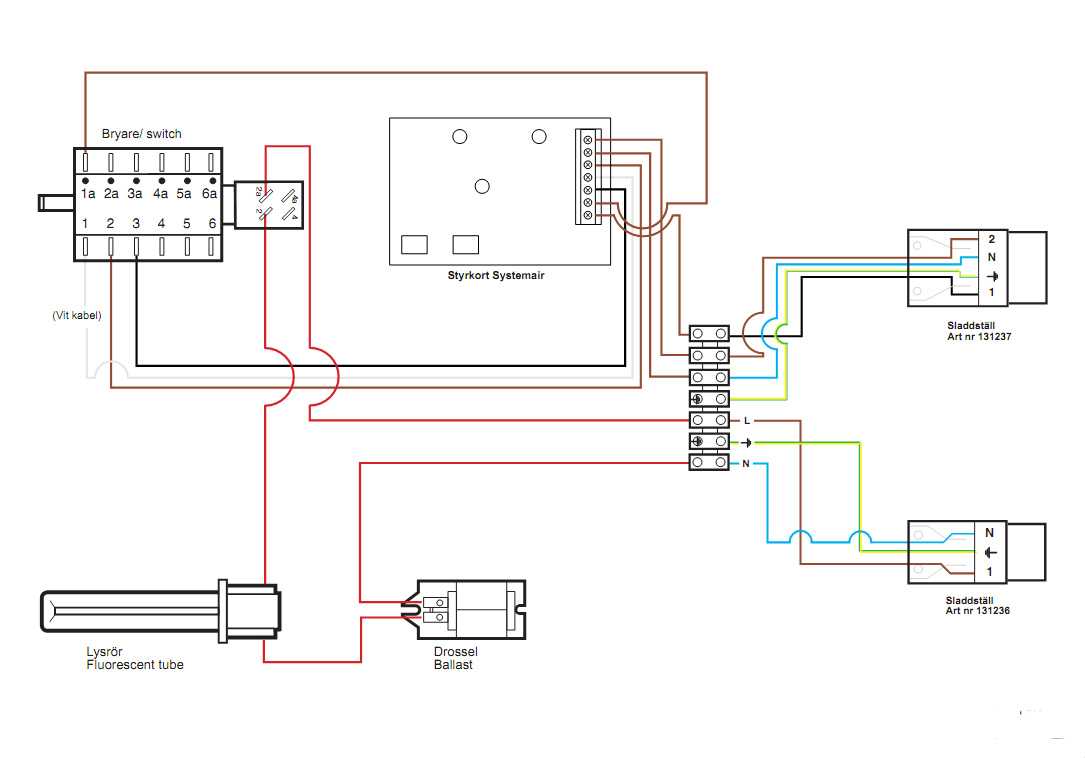

4 Схема подключения

Если диаметр входа в вентиляцию больше, чем сечение патрубка вентилятора, то можно использовать гофрированную или же пластиковую в трубу. Все пустоты следует заполнить монтажной пеной, после чего срезать излишки. Когда входное отверстие имеет маленький диаметр, его увеличивают с помощью небольшого отбойного молотка или перфоратора.

Перед монтажом любой вытяжки для санузлов необходимо определиться с будущим подключением к электропитанию. Существует несколько методов:

1. 1. Включатель находится на корпусе прибора. В таком случае придётся самостоятельно запускать и отключать вытяжку с помощью кнопки.
2. 2. Подключение устройства к электропитанию через отдельный выключатель. Обычно его устанавливают рядом с кнопкой включения света.
3. 3. Автоматическое устройство, срабатывающее от уровня влажности или же при движении.
4. 4. Аппарат связан с выключателем освещения. Включается и отключается устройство параллельной со светом.

Последний способ является менее востребованным, потому что люди обычно заходят в ванную на короткое время, например, чтобы умыться или вымыть руки. В таких случаях вытяжка просто зря потребляет электричество.

Кабель лучше укладывать под плиткой. Если такой возможности нет, то можно использовать специальные кабель-каналы. Они бывают разной формы и цветов.

Принцип работы автовключения

Автовключение света, оно же и автовыключение работает по следующему принципу: установленный внутри датчик движения принимает сигнал, который приходит на специальный сенсор. В результате оборудование подает задачу светильнику включиться. Это происходит за счет того, что объект, зарегистрированный датчиком, издает электромагнитные или ультразвуковые волны. Соответственно, прибор получает сигнал и запускает работу освещения. Особенности работы такого будут аналогичны независимо от выбранного вида датчика.

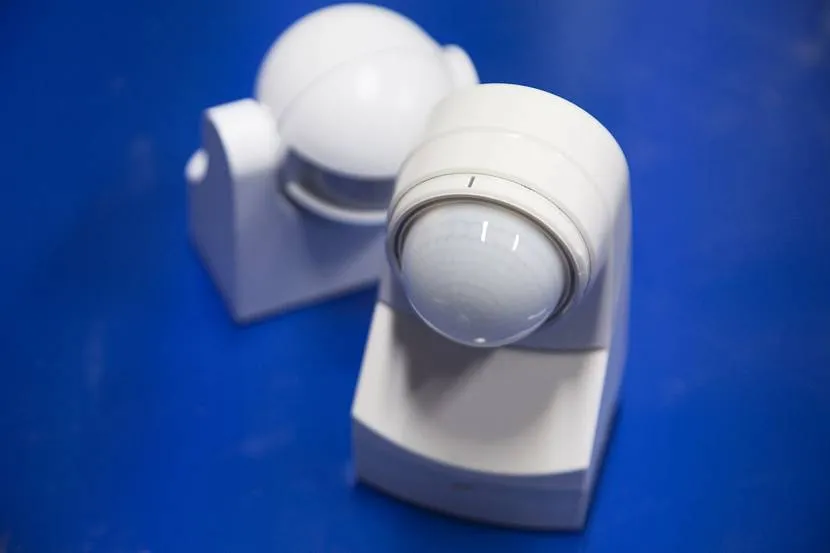

Датчики для установки автовключателя в туалете Источник smogem-sami.ru

Как выбрать вентилятор на вытяжку в ванной

Недостаток воздухообмена в ванной приводит к появлению влаги на кафеле и сырости полотенец. Чтобы избавиться от этой проблемы, в ванной комнате нужно проверить вытяжной канал и узнать, как работает вентиляция. Для этого нужно поднести зажженную спичку или зажигалку к вентиляционному окошку: если пламя колышется или тухнет, значит, вентиляция в порядке. В ином случае понадобится принудительная вентиляция.

При выборе вентилятора для ванной нужно учитывать производительность, уровень шума и цену на прибор. Также вентиляторы могут обладать дополнительными функциями. Благодаря им можно автоматизировать работу вытяжки.

Какие есть дополнительные опции для вытяжных кулеров:

• Таймер – диапазон времени от 5 до 30 минут. Пользователь может выставить наиболее подходящий для него промежуток времени. После посещения ванной комнаты прибор еще может проработать некоторое время для высушивания влаги.
• Встроенный выключатель – шнурок, за который нужно дернуть, чтобы включить или выключить вентилятор. Однако многие пользователи предпочитают выносить выключатель к кнопке включения света в ванной комнате.
• Обратный клапан – предотвращает отток воздуха из вентиляционного канала в момент, когда прибор не работает.
• Жалюзи – по аналогии с обратным клапаном, однако жалюзи придется закрывать и открывать вручную.
• Датчик влажности – после превышения определенного уровня влажности по гигрометру, включается вытяжка и работает, пока уровень не опустится до нормального.

Некоторые модели оснащены переключателем уровня нагрузки. В основном вентилятор работает на 50% нагрузки, но бывают случаи, когда нужно быстрее осушить помещении, тогда прибор будет работать на полную мощность.

ШИКАРНАЯ КНИГА:

Рекомендуем сразу же ознакомиться с тем, как правильно выбрать вытяжку для дома, чтобы знать по названию лучших производителей кухонной техники!
И без них порой не обойтись. В заводском исполнении он будет довольно длинным.
В случае неудачи придётся перемотать повреждённую обмотку, но проще приобрести новый двигатель.
Его придется покупать отдельно. Благодаря такому подходу у вас не возникнет сложностей с подключением блоков во время сборки.
Периметр же окажется немного меньше, чем длина окружности воздуховода. В случае их исправности проверяются полупроводниковые элементы на плате. Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.

Далее этот кругляк срезается и на его место вклеивается обратный клапан. Нерабочие реле заменяются на аналогичные.

Смесь привлекательных на первых порах запахов со временем превращается в мешанину частично разложившейся летучей органики, присутствие которой в воздухе вряд ли кому-то понравится. Но даже в этом случае ремонт не отличается особой сложностью. Шариков, как таковых, нет. Бывают случаи, когда вытяжка Cata не функционирует только потому, что вилка не плотно вставлена в розетку. К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода.

Таким образом, Вы методом исключения найдете причину неисправности и сможете перейти к ремонту вытяжки на кухне своими руками. Работоспособность выключателя проверяется тестером.
Ремонт вентилятора вытяжка кухня ванна с жалюзями. Предохранитель восстанавливаем

Как установить вытяжной вентилятор в ванной комнате

Корпус вентилятора имеет отверстия во всех углах для крепления штифтов. Но у этого способа крепления есть и недостатки – нелегко просверлить отверстия в стене или плитке, необходимо специализированное оборудование (дрель и сверла). Такое крепление не герметично, остаются зазоры, возможны вибрации и дребезжание корпуса, поэтому лучше закрепить устройство на герметик. Силиконовый клей, жидкие гвозди наносятся с помощью пистолета или вручную по общему периметру вентиляционной шахты. Перед началом процесса тщательно очистите поверхность, вставьте вентилятор, прижмите его и проверьте его положение с помощью спиртового уровня. Закрепите его на 2-3 часа клейкой лентой и снимите после полного застывания герметика. Крепление дюбелями более надежно, но имеет все вышеперечисленные недостатки. Работа выполняется следующим образом – снимите кожух вентилятора, наденьте его на отверстие в стене, отметьте карандашом места для сверления отверстий под дюбели. Отверстия сверлятся, а затем в них вставляются дюбели. Устройство подключается и проверяется на работоспособность, затем вставляется и прикручивается на место саморезами. Наконец, крышка остается на месте.

Внутри натяжной/рельсовой конструкции не может возникнуть застой, поэтому система вентиляции чрезвычайно важна. Декоративные потолки в некоторых загородных домах устанавливаются вдоль нижней части потолочных балок на высоте около 19-21 см от самого потолка. Таким образом, вентиляционное отверстие будет расположено внутри конструкции потолка. В этом случае достаточно оборудовать потолок пассивной вентиляцией – вырезать в потолке отверстие и украсить его специальным плафоном или декоративной решеткой. Одновременно можно сделать несколько таких отверстий. Вытяжной вентилятор, установленный в отверстии в стене, будет всасывать воздух через решетки в потолке. Это даст вам возможность выбрать более мощное, а значит и более громкое устройство – конструкция потолка способна гасить звуки, а воздух потолок усилит, что компенсирует малый размер вентиляционной решетки в нем.

В частных домах, где вентиляционные отверстия находятся выше уровня, на котором установлен натяжной или реечный потолок, осевой или вытяжной вентилятор вставляется в стандартный воздуховод от стены, а на потолочной панели напротив него делается еще одно отверстие. Ширина планки составляет 8,4 см, а отверстие должно быть диаметром 8 см, чтобы не раздавить профиль планки. Отверстие сверлится в плинтусе электродрелью, оснащенной фрезой “балеринка” диаметром 8 или 8,2 см. Можно использовать решетку немного большего размера, диаметром 10 см. На нем отмечены отверстия для саморезов. Прислоните его к разметке и просверлите монтажные отверстия для крепления. Не вкручивайте саморез в поверхность потолка сразу (без предварительно просверленных отверстий) – даже самая маленькая ошибка приведет к его заклиниванию в неположенном месте. Головки саморезов скрывают декоративную часть ободка. Итак, своими руками можно сделать вентиляцию в подвешенной ткани, но здесь отверстие аккуратно вырезается, а не сверлится. Решетка крепится к потолку с помощью специальных клипс или силиконового клея.

Что делать, если вытяжка работает в обратную сторону

Как мы и обещали, сейчас будет рассказано о самых действенных и эффективных способах восстановления правильной воздушной тяги в вентиляционных коробах. Следует отметить, что правильное распределение воздуха в жилье – это не только вопрос комфорта, но и сохранения здоровья. Известно, что длительная нехватка воздуха или дыхание затхлым воздухом может привести к появлению головных болей и легочных болезней.

Узнать, есть ли у соседей вентилятор

В первую очередь необходимо сделать то, что «на поверхности», а именно выяснить – есть ли у соседей вентилятор и в каком режиме он работает. Если вентилятор используется постоянно, то можно попросить соседей использовать его только при необходимости, при этом если мощность устройства завышена – можно порекомендовать другую модель.

Если вентилятор используется циклично, то есть включается только при необходимости, то нужно искать другую причину. Скорее всего вся соль в засоренном вентиляционном канале.

Прочистить вентканал

Отметим еще раз, что выполнить прочистку вентиляционной шахты жильцы дома не в праве. Для этого необходимо сделать заявку в ЖЭУ или ТСЖ, обосновать суть проблемы и добиваться выполнения всех мероприятий по прочистке вентиляции.

Зачастую сотрудники ТСЖ или ЖЭУ ссылаются на выполнение работ по графику и оттягивают начало производства очистки. Это создает прецедент для подачи жалобы в администрацию города (села), так как работы по прочистке засоренных воздуховодов проводятся вне графика, а по необходимости.

Прочистку осуществляют разными способами, но чаще всего используют специальные длинные шомпола на гибком прутке – они опускаются в вентканал и вращаются вокруг своей оси. Работу шомполом совмещают с использованием мощного промышленного вентилятора, который способен вытягивать из вентканала пыль, застывший жир и прочие частицы, отделяющиеся при проходке шомпола по стенкам канала.

Есть ли зависимость от погоды

Есть и прямая. При сильных порывах ветра воздух с огромной скоростью может задуваться прямо в вентканал. Навершие вентканала закрывается специальным грибком или конвекцонным вентилятором, но если канал открыт, то ветер вполне может задувать в него. В итоге произойдет перенасыщение канала воздухом, рост давления и распределение в квартиру. При исправном канале и его нормальном функционировании задувание в квартиру прекратится сразу же после изменения направления и интенсивности ветра.

При этом проблема решается установкой на вентканал грибка или конвекционного вентилятора. Такие вентиляторы представляют из себя подвижную спираль, которая монтируется на вывод канала на крыше и приводится в движение теплыми потоками из шахты.

Установить вытяжной вентилятор

Что может быть проще при неэффективности естественной вентиляции, чем установить вентилятор и сделать вытяжку принудительной. Выполняется это мероприятие очень просто и состоит из двух этапов:

• Монтаж вентилятора в отводной канал. Для этого необходимо обмазать корпус вентилятора жидкими гвоздями и поместить его в отверстие канала. Для усиления герметичности предварительно в канал можно установить патрубок ПВХ по диаметру вентилятора, а все стыки и щели пропенить монтажной пеной. Ее излишки обрезаются после высыхания.
• Подключение вентилятора к электрической сети. Часто его подключают к электромагистрали освещения, то есть включили свет – включился вытяжной вентилятор. Но более эффективный способ – вывод отдельного выключателя, например в место, где смонтирован выключатель света. При этом не следует включать вентилятор в постоянную работу, — это может создать проблемы с вентиляцией для соседей.

Как написать обращение в УК (ЖЭК, ЖЭУ), чтобы проверили вентиляцию

Это мероприятие выполняется крайне просто:

• Нужно выяснить в чьем ведомстве находится дом, а точнее адрес управляющей компании.
• Обратиться в администрацию УК и написать заявление о неудовлетворительной работе вентиляции. Необходимо потребовать, чтобы заявление зарегистрировали – в этом случае оно будет обязательно запущено в документооборот.
• Заявление будет рассмотрено в течение трех дней, после этого по адресу должны явиться работники.
• Персоналу разъясняется суть проблемы, проводятся работы по выявлению возможных причин и целесообразности проведения работ по очистке вентканала.
• Назначается день проведения работы.

Мы самым подробным образом разобрались во всех причинах и предпосылках явления, когда вентиляция не выдувает отработанный воздух, а напротив наполняет им квартиру. Необходимо помнить, что комфорт в нашей квартире – дело наших рук. Каждый может добиться насыщения квартиры свежим воздухом и эффективной работы вентиляционных каналов.

Естественная вентиляция

При проектировании квартиры с “глухой” комнатой, установите в стенах вентиляционные каналы для естественного воздухообмена. Они имеют форму небольшого отверстия в стене, покрытого сеткой или решеткой.

Если такого отверстия нет или если сквозняк через него не очень хороший, то воздух в “немой” комнате будет душным. В этом случае может помочь установка вентилятора на вентиляционный канал или установка специальных воздухозаборников, заставляющих перемещать воздушные массы, если указанных каналов вообще не существует.

Другой способ улучшения вентиляции – вентиляция всей квартиры. Однако этот вариант хорош только в теплое время года, зимой за счет вентиляции будет образование конденсата на всех поверхностях в помещении.

Размещение мастер-выключателей и неотключаемые линии

Системные аппараты обычно располагаются около входа в квартиры, в спальне или рабочем кабинете. Это места, откуда удобнее отключать все световые приборы, а также централизованное управлять шторками.

Для обустройства неотключаемых линий в электрическом щитке для управления отключаемыми цепями используется рубильник или выключатель нагрузки. Такое решение встречается повсюду.

Преимущества рубильников относительно мастер-выключателей:

• простота;
• надежность;
• долговечность;
• компактность;
• низкая цена.

Недостатки рубильников:

• не удобен в эксплуатации, в отличие от мастер-выключателей;
• на неотключаемые цепи нужна дополнительная установка освещения;
• для обеспечения отключения приборов и регулирования подачи тока операции выполняются вручную.

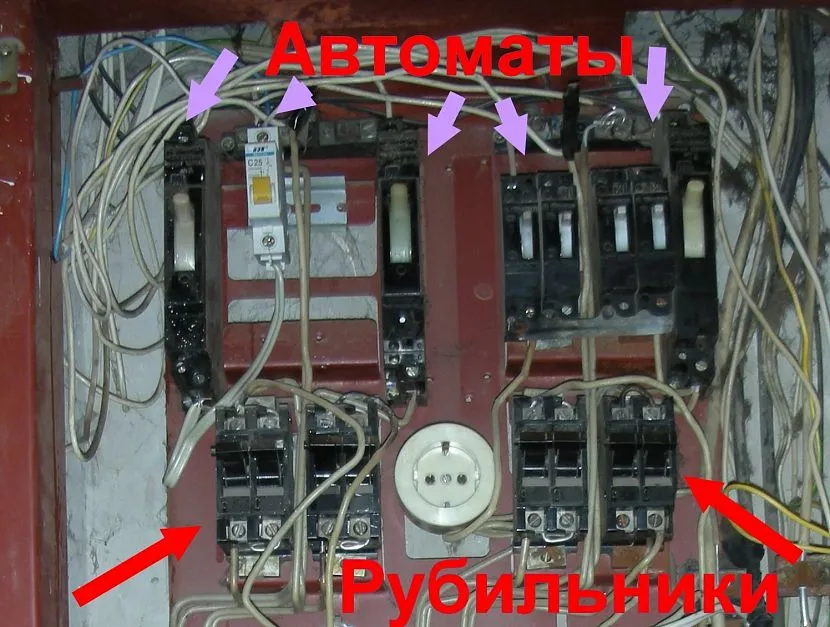

Рубильник встроен в электрический щиток Источник grand-electro.ru Дополнительное освещение делается по всей линии до электрического щитка, чтобы не возникло проблем в темноте при отключении света по всему дому);

Мастер кнопка – универсальное решение, в нем есть все самое необходимое. Без подхода к выключателям, расположенным по всей квартире, устройство сразу выключает везде свет.

Мастер-выключатели ставить или рубильники зависит от потребностей жильцов. На выбор влияют преимущества и недостатки аппаратов.

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:

К плюсам следует отнести:

К плюсам следует отнести:

• простоту монтажа;
• низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

• Вентилятор включается одновременно со светом.
• Пока горит лампочка, вытяжка работает.
• После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
• Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

В каких случаях нельзя подключать кухонную вытяжку к общедомовой вентиляции?

Запрещено устанавливать вытяжку над кухонной плитой с принудительной вентиляцией и отводом воздуха в общедомовой канал с полным его блокированием как показано на рисунке ниже.

Отчасти принятие таких поправок продиктовано частыми взрывами природного газа в многоквартирных домах. Специальные комиссии, которые были созданы для расследования причин взрывов пришли к заключению, что результатами взрыва стала большая концентрация природного газа в помещении из-за неисправных газовых приборов.

В зданиях типовых серий сечение стояка не позволяет использовать мощное оборудование для отвода газов от плиты. К тому же, во многих домах трубы находятся в неудовлетворительном состоянии. В результате незаконных перепланировок сечение уменьшается ниже нормативного, и его пропускная способность падает. Кроме того, некоторые жильцы уже установили вентиляторы. Если вмонтировать еще один, тяга начнет работать в обратном направлении.

Если приложить лист бумаги к решетке венткороба, он отклонится в том направлении, куда движется поток. В идеале он должен прилипнуть к решетке. При неисправной работе он останется неподвижным либо согнется в сторону помещения.

Когда соседи обнаружат неполадку, они скорее всего обратятся в управляющую компанию. Специалисты проведут обследование, и при анализе будет обнаружено расхождение с требованиями нормативов. ГОСТы и СНиПы предъявляют высокие требования к качеству воздуха и его циркуляции. В случае нарушения подключение вытяжки на кухне к вентиляции придется демонтировать.

  Почему вытяжка дует в обратную сторону в частном доме?

Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты:

• Принудительную подачу нельзя использовать в кухнях с газовыми плитами.
• Запрещено полностью перекрывать вход в стояк — он должен обслуживать не только кухонное оборудование, но и всю квартиру.
• Нельзя выводить систему в стояк на нижних этажах.
• Входное отверстие в верхней части короба должно оставаться на своем месте. Любые изменения их положения требуют согласования в Жилищной инспекции и других государственных инстанциях. Спустить отверстие вниз не разрешат, поскольку насыщенные потоки всегда сконцентрированы сверху. В помещении с газовой плитой такое переустройство может привести к опасному скоплению природного газа под потолком.

В остальных случаях проведение переустройства возможно только в современных домах с расширенными каналами. Перед покупкой оборудования необходимо проконсультироваться со специалистами из инжиниринговой фирмы и провести обследование.

Воздушные каналы общедомовой вентиляции рассчитаны на то, чтобы удалять природный газ, который легче воздуха и скапливается в верхней части кухни. Однако установка вытяжек блокирует эти каналы. В результате чего концентрация становится сильно большой и малейшая искра приводит не только к возгоранию газа, но и его быстрому расширению в ограниченном пространстве с большими разрушениями.

К тому же, по результатам проверки выяснилось, что практически все вытяжки значительно превышают по мощности пропускную способность канала и это вызывает эффект опрокидывания тяги.

Конструкция.

Устройство представляет собой одностороннюю печатную плату, на которой монтируются все компоненты, причем DD1 устанавливается со стороны проводников, а остальные компоненты — с другой стороны. К клеммам ХР1-ХР2 подключаются питающие проводники бытовой проводки с сечением не менее 0,35 мм2. Печатная плата разработана конкретно под вентилятор Colibri, купленный в Leroy Merlin за жалкие 150 рублей. В этом вентиляторе плата крепится саморезом, а в других вентиляторах ее можно закрепить при помощи термоклея внутри декоративной крышки вентилятора, в которой по центру предварительно просверливается отверстие под светодиод HL1. После всех подключений крышка с платой устанавливается на штатное место.

Для защиты от влаги печатную плату рекомендуется покрыть влагостойким лаком.

На макете проверена работа таймера со светодиодами различных типов, размеров и цвета (красный, зеленый, синий). Наилучшая чувствительность обеспечивалась при использовании светодиода с прозрачной линзой красного свечения повышенной (2000 мКд) светоотдачи. Однако и с другими вариантами все работало достаточно надежно. Следует отметить, что синий светодиод более чувствителен к белому и сине-белому освещению, а красный — к желто-красному.

Стабилитрон VD1 может быть любым на напряжение 5,6В, например, КС156А. Симистор серии BTA с максимльным током от 6 до 12 ампер, т.е. BTA6…BTA12, с рабочим напряжением не менее 400 вольт (лучше — 600). Рабочее напряжение конденсатора C2 — не менее 350 вольт, тип — любой пленочный, например, К73-11, К73-17 и т.п. Рабочее напряжение конденсатора С1 — не менее 10 вольт, емкость можно довести до 1000 мкФ.

Светодиод рекомендуется не впаивать в плату, а установить в разъем, как на фото, иначе будет сложно подобрать нужную длину выводов, чтобы он выглядывал из крышки и в то же время не мешал ее установке. Кстати, если полярность светодиода перепутана, с разъемом значительно проще ее поменять. Экспериментировать с разными светодиодами так же проще именно в этом случае.

К остальным компонентам особых требований не предъявляется.

Вентилятор с установленным таймером

Датчик звука — как настроить, достоинства и недостатки

Автоматическое включение света в туалете можно реализовать при помощи датчика, реагирующего на звук определенной величины. Чаще всего этот параметр колеблется в пределах 40-50 дБ — именно такой уровень звука имеет обычный хлопок в ладоши взрослого человека.

Настройка датчика такого рода обычно довольно проста — все необходимое для этого располагается на корпусе. Чаще всего имеется два многопозиционных переключателя в виде кнопок или колесиков. При помощи одного из них можно регулировать необходимую громкость хлопка, при наличии которой осуществляется коммутация.

При помощи второго можно изменить длительность одного периода включения, после которого прибор разомкнет силовые контакты, подающие напряжение на осветительные приборы. Сегодня существует большое количество различных модификаций датчиков такого рода, все они отличаются способом установки и настройки.

Самым важным достоинством датчиков этой разновидности является возможность использования их в качестве выключателей. В некоторых моделях реализована не только функция включения хлопком, но также выключения. Таким образом, можно погасить свет одним движением руки.

К недостаткам можно отнести тот факт, что порой поле действия датчика такого рода довольно ограниченно. И для его включения или отключения обязательно нужно находиться в определенной пространственной зоне.

Существует довольно большое количество разновидностей датчиков такого рода, все они несмотря на одинаковый принцип действия имеют разную конструкцию, внешний вид. Можно легко подобрать цвет и форму корпуса по своему вкусу.

Ещё одна категория датчиков звука — высокочувствительные. Для их включения достаточно даже малейшего шороха. Это очень удобно в случае, если заняты руки — нет необходимости совершать хлопки. К недостаткам данных приборов можно отнести частые ложные срабатывания.
