Осциллограф dso138.сборка и настройка

① FNIRSI-1C15 цифровой карманный осциллограф

Рейтинг: 4.9 Цена: от 4 738,30 руб. до4 890,36 руб. Перейти в магазин Компактный осциллограф Fnirsi 1C15 представляет собой отличную портативную модель с частотным диапазоном 110 МГц. Прибор питается от встроенного аккумулятора емкостью 3000 мАч и имеет функцию автоматической калибровки. Для проверки щупов в устройстве используется генератор сигнала.

От представленной в рейтинге модели DSO150 данный аппарат отличается частотным диапазоном (DSO150 до 200 МГц) и отсутствием встроенного аккумулятора. В комплекте идет силиконовый кейс и сумка для переноски и хранения.

Достоинства:

• есть отдельная цифровая обработка сигналов на ПЛИС;
• можно сохранять снимки;
• портативный, небольшие размеры + работает от аккумулятора емкостью 3000 мАч;
• хорошая комплектация;
• есть откидной держатель.

Недостатки:

• скорость оцифровки заявлена как 500 Ms/s, но реальная – 200 Ms/s;
• щупы среднего качества – неплохие, но при возможности лучше заменить.

Дисплей

Купить на AliExpress.com

Диагностика по вторичному напряжению с помощью емкостного датчика

Использование емкостного датчика для получения осциллограммы напряжения на катушке более предпочтительно, так как сигнал, полученный с его помощью более точно повторяет осциллограмму напряжения во вторичной цепи диагностируемой системы зажигания.

Осциллограмма импульса высокого напряжения исправной компактной индивидуальной КЗ, полученная при помощи емкостного датчикаОписание рисунка:

1. Начало накопления энергии в магнитном поле катушки (совпадает по времени с моментом открытия силового транзистора коммутатора).
2. Пробой искрового промежутка между электродами свечи зажигания и начало горения искры (в момент закрытия силового транзистора коммутатора).
3. Участок горения искры между электродами свечи.
4. Затухающие колебания, возникающие после окончания горения искры между электродами свечи.

Осциллограмма импульса высокого напряжения исправной компактной индивидуальной КЗ, полученная при помощи емкостного датчика. Наличие затухающих колебаний сразу после пробоя искрового промежутка между электродами свечи (участок отмечен символом “2”) является следствием конструктивных особенностей катушки и не является признаком неисправности.

Осциллограмма импульса высокого напряжения неисправной компактной индивидуальной КЗ, полученная при помощи емкостного датчика. Признаком неисправности является отсутствие затухающих колебаний после окончания горения искры между электродами свечи (участок отмечен символом “4”).

Зазор между электродами свечи зажигания и компрессия

Зазор между электродами свечи уменьшен. Двигатель работает на холостом ходу без нагрузки. Упомянутый зазор выбирается для каждой машины индивидуально, и зависит от следующих параметров:

• максимально развиваемое катушкой напряжение;
• прочность изоляции элементов системы;
• максимальное давление в камере сгорания в момент искрообразования;
• планируемый срок службы свечей.

Зазор между электродами свечи зажигания увеличен. Двигатель работает на холостом ходу без нагрузки.

С помощью проверки зажигания осциллографом можно найти несоответствия расстояния между электродами свечи. Так, если расстояние уменьшилось, то снижается вероятность воспламенение топливно-воздушной смеси. В этом случае для пробоя нужно меньшее пробивное напряжение.

Если зазор между электродами на свече увеличивается, то значение пробивного напряжения возрастает. Поэтому, чтобы обеспечить надежное воспламенение топливной смеси необходимо эксплуатировать двигатель при небольшой нагрузке.

Обратите внимание, что длительная работа катушки в режиме, когда она выдает максимально возможную искру, во-первых, приводит к ее чрезмерному износу и раннему выходу из строя, а во-вторых, это чревато пробоем изоляции в других элементах системы зажигания, особенно в высоковольтных. Еще велика вероятность поломки элементов коммутатора, в частности, его силового транзистора, обслуживающего проблемную катушку зажигания

Низкая компрессия. При проверке системы зажигания осциллографом или мотор-тестером можно выявить низкую компрессию в одном или нескольких цилиндрах. Дело в том, что при низкой компрессии в момент искрообразования давление газов оказывается заниженным. Соответственно, давление газов между электродами свечи зажигания в момент искрообразования также занижено. Поэтому для пробоя нужно меньшее напряжение. Форма импульса при этом не меняется, а изменяется лишь амплитуда.

На рисунке справа вы видите осциллограмму, когда давление газов в камере сгорания в момент искрообразования занижено вследствие низкой компрессии или вследствие большого значения угла опережения зажигания. Двигатель в данном случае работает на холостом ходу без нагрузки.

Инструкция по использованию

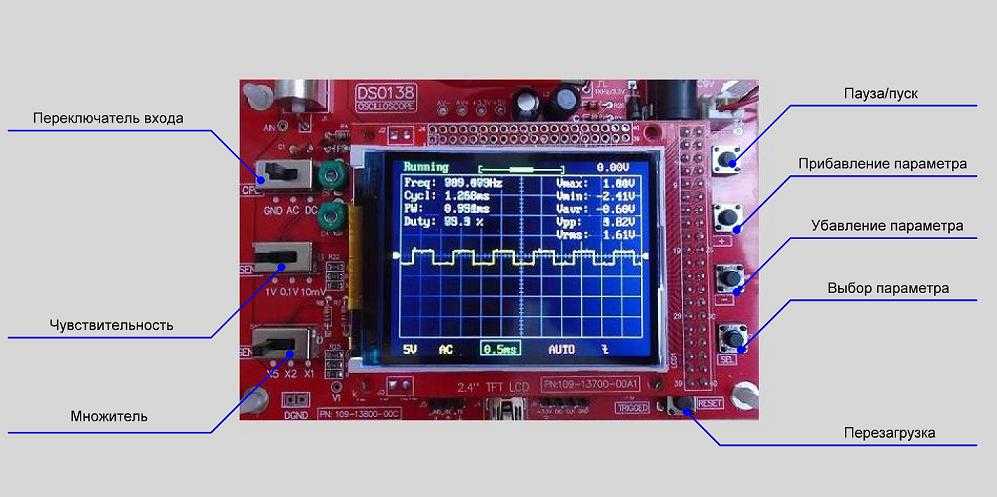

Назначение кнопок и переключателей. Плата имеет 3 переключателя: коммутация входа, чувствительность и её множитель. Вход переключается на 3 положения: ❶ «GND» — вход замкнут на землю и экран отображает только собственные помехи, можно судить об отклонении от нуля заводских настроек. В идеале линия должна быть на нуле, однако имеются отклонения при разной чувствительности. ❷ «AC» — Вход реагирует только на переменные и пульсирующие токи, при подаче на щуп постоянного напряжения, луч лишь немного дергается. Измерять постоянное напряжение не получится. ❸»DC» — Вход подключен без разделительного конденсатора, поэтому реагирует как на переменное напряжение, так и на постоянное. Можно использовать как милливольтметр.

Чувствительность 1В; 0,1В; 10мВ; в небольших пределах регулируется множителями X1; X2; X5; Произведение чувствительности и множителя — одна клетка на экране по вертикали. Эта величина отображается на экране.

Что касается параметров измеряемого сигнала в рабочей области экрана — разберёмся, что они означают:Freq — собственно частота сигнала;Cycl — время периода;Pw — время полупериода;Duty — коэффициент заполнения (западный аналог скважности, 50% равен скважности 2);Vmax — Максимальное амплитудное значение сигнала;Vmin — Минимальное амплитудное значение (максимальное отрицательное);Vavr — Среднее напряжение;Vpp — Значение от Vmin до Vmax, если размах будет от -5 В до +5 В, то это значение получается 10 В;Vrms — Среднеквадратическое напряжение;

Выставление нуля. При первом включении сильно бросается в глаза, что нулевой курсор не совпадает с линией сигнала. Несовпадение это проявляется по-разному при разном положении чувствительности и множителей. Чтобы подкорректировать луч, необходимо кнопкой «Выбор параметра» выбрать курсор нуля, а затем зажать на 2 секунды кнопку «Пауза/пуск». Аналогичным образом курсор триггера выставляется на тот же уровень, что и нуль.

Если не нужны значения сигнала на экране — кнопкой «Выбор параметра» выбирается длительность развертки и на 2 секунды нажимается «Пауза/пуск». Идентично надписи возвращаются на экран.

Самое главное: не стоит забывать, что максимальное входное напряжение на щупах осциллографа не должно превышать 50 В. Для измерений более высоких напряжений нужно сооружать дополнительный делитель или брать другой щуп со встроенным делителем.

Мы обязательно рассмотрим самодельный делитель и корпус к описываемой плате, но позднее. Сейчас же немного затронем практическую часть, а именно — какую пользу может принести эта «игрушка»?

Индикация

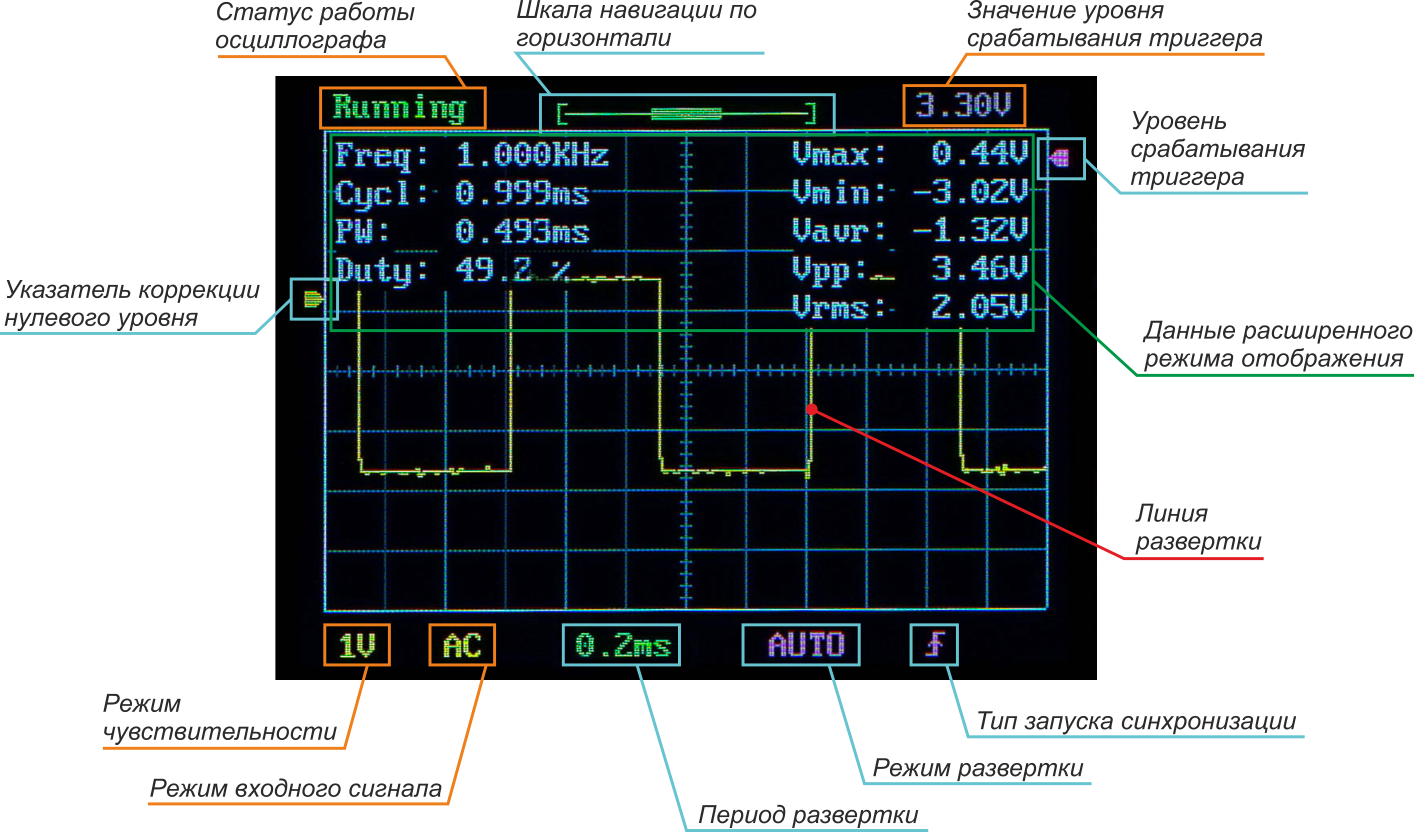

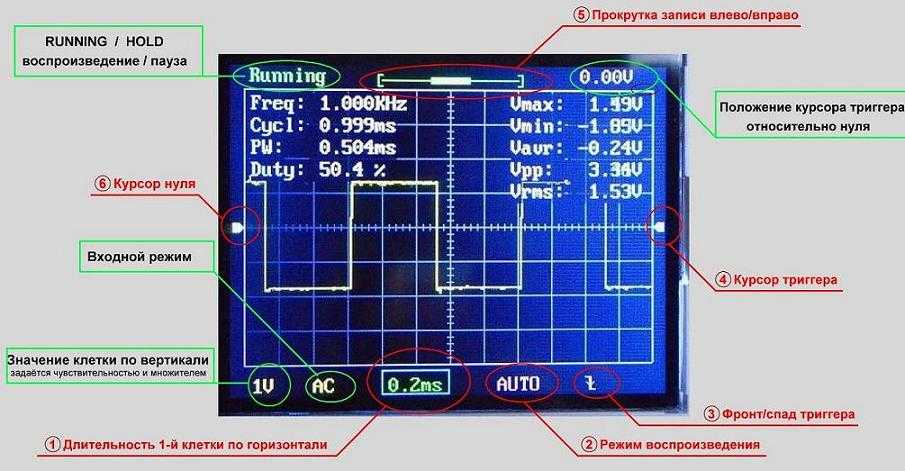

Экран осциллографа DSO138 информативен и содержит всю необходимую информацию. При помощи кнопки SEL осуществляется навигация по доступным параметрам. А при помощи кнопок + и — происходит изменение выбранного параметра. Каждый из параметров при выборе либо подсвечивается рамкой, либо меняет цвет на бирюзовый. Всего параметров 6 (на рисунке 3 бирюзовые указатели):

Рис. 3 —

Основной параметр — период равертки. Значения — от 10 мкс до 500 с. Позволяет «масштабировать» во времени происходящий процесс. Быстропротекающие процессы наблюдаются при меньших значениях параметра, медленные — при больших.

Тип запуска синхронизации. Значения — по фронту , по спаду  (по аналогии с прерываниями — RISING, FALLING). Первый тип — по фронту — заставляет срабатывать триггер при условии превышения сигналом заданного уровня триггера, второй тип — по спаду — при условии понижения уровня сигнала ниже уровня триггера.

Практическое применение

Этим прибором можно прекрасно пользоваться как вольтметром и милливольтметром как постоянного, так и переменного напряжения. Причём мы уже не ограничены так сильно частотой или формой сигнала, как при использовании мультиметра

При измерениях следует уделять больше внимание не амплитудным значениям, а среднеквадратичным Vrms. Именно среднеквадратичное значение учитывается при измерении переменного напряжения — в сети амплитудные значения достигают более 310 В, однако действующее значение именно 220 (среднеквадратическое)

Так как мы можем с достаточно высокой точностью измерять напряжение, то соответственно можем более точно измерить любые токи на шунте, для этого нужно всего лишь научиться использовать закон Ома.

Осциллографом можно прекрасно смотреть сигналы звукового тракта — для таких целей это никакая не игрушка. При сносном качестве можно смотреть процессы в импульсных источниках питания. Эта плата приобреталась мной именно для этих целей.

Как пример: осциллограф помог мне наладить блок питания шуруповерта (описание есть в этом разделе) с мощными IGBT-транзисторами. Я никак не мог понять, почему блок не хочет запускаться, перемотал коммутирующий трансформатор с разными данными — никак. Когда оценил сигналы на затворах, всё стало ясно — не хватает открывающего напряжения, нужно добавить витков в затворных обмотках. Вот этот затухающий сигнал, достаточно чёткий, частота 44 кГц:

На этом публикацию заканчиваю. Если данная тема вообще будет интересна посетителям сайта, то обязательно её расширю и дополню. Ставьте оценки и проявляйте активность.

Цифровой осциллограф DSO138 продаётся в виде набора для самостоятельной сборки. Он размещается на одной печатной плате, и отдельной мезонинной платой к нему подключается TFT LCD дисплей. Осциллограф компактный, очень недорогой и при этом достаточно качественный. Он имеет функцию запоминания осциллограммы, функцию отображения параметров входного сигнала, автоматический, однократный и нормальный режимы работы. Полоса пропускания – 200 кГц. Разрешение по напряжению – 12 бит. Давайте посмотрим, как правильно и быстро собрать этот осциллограф.

Инструкция по сборке и настройке цифрового осциллографа DSO138

• Набор с цифровым осциллографом DSO138;
• мультиметр;
• источник питания на 8-12 В;
• отвёртка для мелких работ;
• пинцет;
• паяльник;
• припой и флюс;
• ацетон или бензин.

Цифровая часть (плата)

Рис.1. Переделки цифровой части (общий вид).

Переделки цифровой части (Рис.1) минимальны и сводятся к следующему:

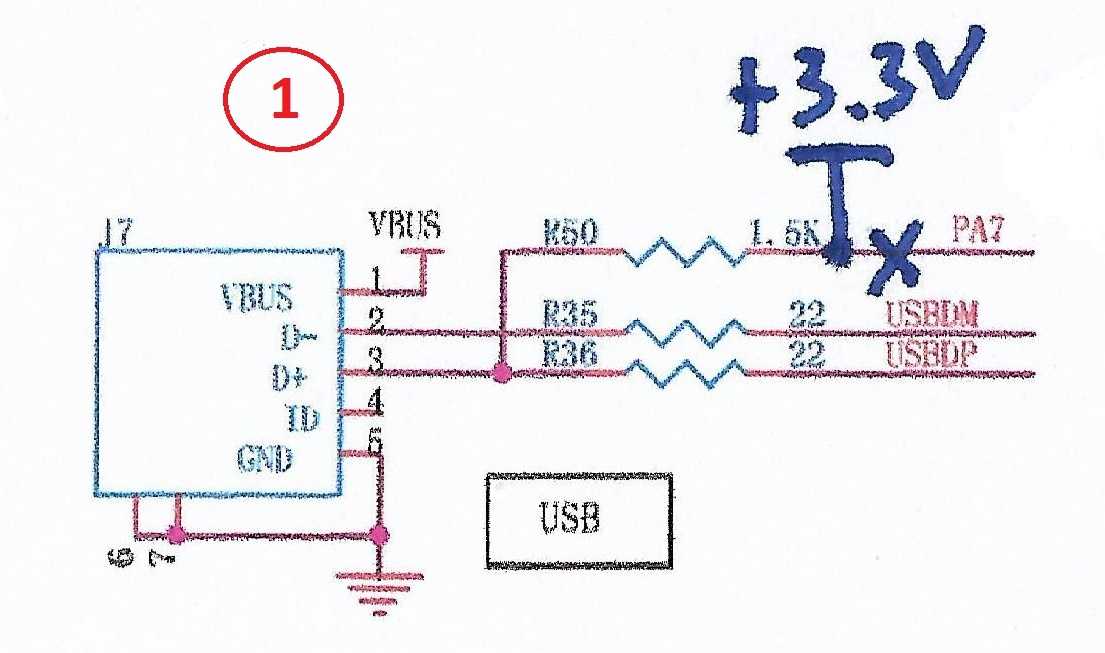

1) Режем одну дорожку, соединяющую R50 и PA7 микроконтроллера, и соединяем эту ножку R50 c питанием +3,3В (Рис.2 и Рис.3). Это необходимо по двум причинам: порт PA7 нужен для одного из входов АЦП, подача постоянного питания на R50 позволит использовать USB и в режиме загрузчика прошивки.

Рис.2. Режем дорожку. Рис.3. Переделки USB порта.

2) Заменяем микроконтроллер на STM32F303СВ или STM32F303CC. Для работы программы необходимы минимально 128 кБ флэш-памяти и 40 кБ ОЗУ.

3) Соединяем вместе четыре входа АЦП: ножки PA0 (10), PA7(17), PB13(26), PB14(27). Рисунок 4.
Рис.4. Замена микроконтроллера и соединение входов АЦП.

4) Заменяем также EEPROM (Рис.5) на любой стандартный, емкостью не менее 32 кБит, но с 2-х байтной адресацией (например, вполне подойдет старый добрый AT24C32 в подходящем корпусе). Скажем честно, разобраться с той китайской микросхемой EEPROM, что уже стоит на плате мне не удалось. Протокол у нее оказался сильно не похожим на какой-либо стандартный. А дальше по ходу работы над программой выяснилось, что необходимо минимум 4 кБ энергонезависимой памяти для хранения калибровок и прочих данных. Поэтому, ту микросхему, что есть на плате, и которая имеет емкость по некоторым данным только 2 кБ, все равно менять бы пришлось.

Рис.5. Замена EEPROM.

5) Запаиваем штырьковые разъемы на 3 контакта на последовательный порт (низ платы на Рис.1) и на порт PA3 + GND (верх платы на Рис.1). Последовательный порт можно использовать одновременно и наравне с USB для соединения с компьютером и передачи данных. Порт PA3 используется как вход (аналоговый!) для подачи сигнала внешней синхронизации (триггера). На этот порт заведен вход компаратора внутри микроконтроллера. Уровень (порог) срабатывания триггера задается программно в меню осциллографа.

В оригинале также была возможность подачи внешней синхронизации, но там требовался цифровой логический сигнал уровня 3,3В.

ВНИМАНИЕ: Сигнал синхронизации подается на вход микроконтроллера напрямую. Максимально допустимое напряжение при этом не должно превышать 3,3В

Отрицательное относительно земли (GND) платы напряжение на этом входе соответственно также крайне нежелательно.

Организация питания

Для питания требуется источник 9 В, как утверждают изготовители, питающее напряжение может быть в пределах 8-12 вольт. Потребляемый ток не указан, забегая вперёд — он составляет чуть более 100 мА.

Очень практичным и универсальным решением считаю питать плату от портативного аккумулятора (power bank) — сейчас они есть практически у каждого. К тому же, адаптировав осциллограф для 5 В аккумулятора, плату можно будет запитать и от телефонной зарядки.

Для повышения напряжения с 5 до 9 вольт можно использовать DC-DC преобразователь, например MT3608 — стоит копейки в радиомагазине или у тех же Китайцев. Для подключения к плате я использовал разъём компьютерного вентилятора — подойдут те, которые с двумя проводами, например со старой видеокарты.

То-ли из-за входного конденсатора, то-ли по иным причинам, но у платы большие стартовые токи и при включении всей схемы срабатывает внутренняя защита аккумулятора (выход 2 А). Проблема легко решается добавлением резистора 0,5 Ом в разрыв входного питания DC-преобразователя.

Перед подключением платы осциллографа необходимо выставить на преобразователе напряжение 9-10 вольт, делается это путем вращения подстроечного резистора.

Перед первым включением рекомендую впаять перемычку или штырёк для образцового сигнала, место под перемычку находится рядом с разъёмами питания. Внутренний генератор выдаёт прямоугольные импульсы частотой 1 кГц и амплитудой 3,3 В. Для проверки нужно коснуться красным крокодилом до перемычки, черный крокодил никуда цеплять не нужно.

Теперь можно включать всю схему и приступать к освоению несложной инструкции.

Связанные материалы

осциллограф с1-68…
Комбинированный измерительный прибор для домашней лаборатории…
Муки творчества: прототипирование корпуса датагорских часов Simplex Clock из акрила…
Акустическое оформление громкоговорителей. Эфрусси М.М….Простое зарядное устройство-автомат на LM317 с фиксированным током зарядки и ограничением напряжения…Транзисторный фильтр питания с высоким КПД для аудиоаппаратуры…Программа — осциллограф…Усилитель для наушников на LM1876 в корпусе компьютерного БП…Гальваническая развязка от сети 220 V из старого бесперебойника…Чертеж корпуса датагорских часов Simplex Clock в формате Corel Draw…Доработка модуля китайского вольтметра…Микрофонный ламповый предусилитель на 6Ж32П (EF86) и трансформаторах Tesla, с повышающим преобразователем анодного напряжения…

Измеряем напряжение

Для уменьшения погрешности, так как наблюдение визуальное, рекомендовано, чтобы график занимал 80–90 % монитора. Когда делают замеры напряжения и по частоте (есть временный интервал), надо регуляторы усиления и скорости развертки разместить в крайние правые позиции.

Порядок действий

Напряжение измеряется масштабированием по вертикали. Алгоритм:

1. Перед началом замыкают сигнал щупа на свой же земляной проводок (иглу на «крокодил») или выставляют тумблер режима входа в позицию «земля».
2. Высветится «пульс трупа», если нет, то надо подвигать смещение, стабилизацию и уровень — возможно изображение спряталось, не запустилось.
3. Регулируем селекторами смещение полосы на ноль и регулятором «вверх-вниз» выставляем развертку на горизонталь сетки, так можно будет корректно рассчитать высоту осциллограммы. Если осциллограф старый или аналоговый, то надо ему дать прогреться минут 5.
4. Выставляем предел измерений по напряжению, рекомендовано брать с запасом, потом можно уменьшить.
5. На вход дают сигнал (или его переключатель переводится в одно из рабочих позиций). На мониторе появится график.
6. Проиллюстрируем процесс: батарейка имеет 1.5 V, если прикоснуться земляным отростком щупа к ее минусу, а сигнальным — к плюсу, то появится скачок графика на 1.5 Вольта.

Для нахождения высоты графика осциллограмму подвигают селектором, чтобы отметка, по которой исчисляется амплитуда, была на центральной вертикали с долями. Получим чувствительность отклонения — 1 в/дел, размер осциллогр. — 2.6 дел., а отсюда ампл. = 2.6 В.

Ниже иллюстрация на аналоговом аппарате: 3.4 дел. — макс. напряжения. На соседнем рисунке — масштабирование по вертикали. Регулятор «плавно» (часть с зеленой риской) – в правой предельной позиции, черточка тумблера чувствительности — 0.5 в/дел. Множитель по масшт. — ×10. Расчет напряжения:

Инструкция по использованию

Назначение кнопок и переключателей. Плата имеет 3 переключателя: коммутация входа, чувствительность и её множитель. Вход переключается на 3 положения: ❶ «GND» — вход замкнут на землю и экран отображает только собственные помехи, можно судить об отклонении от нуля заводских настроек. В идеале линия должна быть на нуле, однако имеются отклонения при разной чувствительности. ❷ «AC» — Вход реагирует только на переменные и пульсирующие токи, при подаче на щуп постоянного напряжения, луч лишь немного дергается. Измерять постоянное напряжение не получится. ❸»DC» — Вход подключен без разделительного конденсатора, поэтому реагирует как на переменное напряжение, так и на постоянное. Можно использовать как милливольтметр.

Чувствительность 1В; 0,1В; 10мВ; в небольших пределах регулируется множителями X1; X2; X5; Произведение чувствительности и множителя — одна клетка на экране по вертикали. Эта величина отображается на экране.

Справа от экрана расположено 4 кнопки (1 снизу не в счёт — это перезагрузка): пауза/пуск — позволяет остановить меняющуюся картинку и рассмотреть более подробно, выбор параметра — позволяет выбрать один из нескольких параметров и кнопками +- подкорректировать. Выбираемые параметры (по хронологии нажатий): ❶ Длительность одной клетки по горизонтали, по факту настраивается под нужную частоту; ❷ Режим воспроизведения, не заметил особой разницы между тремя режимами, только незначительные нюансы, режим «AUTO» самый удобный; ❸ Срабатывание триггера, по фронту или спаду сигнала. Я толком не разобрался в этой функции, это связано с наладкой устройств с цифровым, логическим сигналом; ❹ Курсор триггера, можно выставить нужную величину напряжения для срабатывания. При достижении кривой сигнала выставленного значения срабатывает светодиод под экраном. Кроме этого, когда курсор в пределах действующего сигнала, график более удобно рассматривать, он не плывёт. Для аналоговых измерений лучше выставлять его на нуль; ❺ Прокрутка картинки влево/вправо. Функция полезна при паузе — можно рассмотреть кривую сигнала большей длительности, чем позволяет экран; ❻ Курсор нуля, собственно его можно перемещать как вверх, так и вниз. Таким образом можно рассматривать положительные или отрицательные полуволны более подробно;

Что касается параметров измеряемого сигнала в рабочей области экрана — разберёмся, что они означают: Freq — собственно частота сигнала; Cycl — время периода; Pw — время полупериода; Duty — коэффициент заполнения (западный аналог скважности, 50% равен скважности 2);

Vmax — Максимальное амплитудное значение сигнала; Vmin — Минимальное амплитудное значение (максимальное отрицательное); Vavr — Среднее напряжение; Vpp — Значение от Vmin до Vmax, если размах будет от -5 В до +5 В, то это значение получается 10 В; Vrms — Среднеквадратическое напряжение;

Выставление нуля. При первом включении сильно бросается в глаза, что нулевой курсор не совпадает с линией сигнала. Несовпадение это проявляется по-разному при разном положении чувствительности и множителей. Чтобы подкорректировать луч, необходимо кнопкой «Выбор параметра» выбрать курсор нуля, а затем зажать на 2 секунды кнопку «Пауза/пуск». Аналогичным образом курсор триггера выставляется на тот же уровень, что и нуль.

Если не нужны значения сигнала на экране — кнопкой «Выбор параметра» выбирается длительность развертки и на 2 секунды нажимается «Пауза/пуск». Идентично надписи возвращаются на экран.

Самое главное: не стоит забывать, что максимальное входное напряжение на щупах осциллографа не должно превышать 50 В. Для измерений более высоких напряжений нужно сооружать дополнительный делитель или брать другой щуп со встроенным делителем.

Мы обязательно рассмотрим самодельный делитель и корпус к описываемой плате, но позднее. Сейчас же немного затронем практическую часть, а именно — какую пользу может принести эта «игрушка»?

Топ-5 самых лучших цифровых осциллографов 2022 года

При выборе осциллографа китайского или американского производства рекомендуется обратить внимание на несколько моделей с хорошими отзывами. При доступной стоимости они обладают неплохим функционалом

DSO 138 Mini

Одноканальный прибор с полосой пропускания 200 кГц оснащен экраном, на который выводятся точные данные измерений. Подключается к компьютеру по USB, позволяет вручную настраивать горизонтальную и вертикальную чувствительность. Дисплей оснащен подсветкой с регулировкой яркости.

Выбрать USB осциллограф DSO 138 Mini можно от 2400 рублей Плюсы

• компактный;
• можно настраивать чувствительность;
• недорогой.

Минусы

• мало каналов;
• нет корпуса.

Мне нравится1Не нравится1

Fnirsi 5012H

Одноканальный компактный осциллограф оснащен информативным дисплеем и емким аккумулятором. Управление осуществляется через кнопочную панель, в комплекте предусмотрен кабель USB. Модель способна отражать сигналы синусоидального типа в диапазоне 60-70 МГц.

Цена Fnirsi 5012H стартует от 7500 рублей Плюсы

• кейс и щуп в комплекте;
• есть силиконовый чехол для защиты от влажности;
• контрастное изображение.

Минусы

• нет дополнительных каналов;
• высокая цена.

Мне нравится1Не нравится1

Мегеон 15001

Один из лучших осциллографов для авто с экраном 2,8 дюйма сохраняет осциллограммы во встроенной памяти и позволяет переносить их на компьютер через шнур USB. Поддерживает четыре режима, настройку по основным параметрам и автоматическую развертку по вертикали и горизонтали.

Выбрать Мегеон 15001 можно от 14500 рублей Плюсы

• небольшая масса;
• емкие аккумуляторы;
• контрастный экран.

Минусы

• нет кейса в комплекте;
• дорого стоит.

Мне нравится1Не нравится1

Rigol DS1102Z-E

Стационарный осциллограф с двумя каналами выводит данные на дисплей с диагональю 7 дюймов. Подключается к ПК через кабель USB. В комплекте с моделью поставляются два щупа. Прибор способен захватывать до 30000 осциллограмм в секунду.

Купить стационарный осциллограф Rigol можно от 7400 рублей Плюсы

• есть интерфейсы AUX и LAN;
• компактность;
• расширенная синхронизация.

Минусы

• цена выше среднего;
• неудобно использовать для выездной работы.

Мне нравится1Не нравится1

KKMOON KKM828

Портативный USB прибор с цветным дисплеем поддерживает функции мультиметра. Позволяет замерять сопротивление и постоянное и переменное напряжение, тестировать диоды на проводимость. Обладает пропускной способностью 1 МГц при скорости выборки 2,5 МВ за секунду.

Выбрать KKMOON можно от 3500 рублей Плюсы

• контрастный экран;
• можно использовать как мультиметр;
• качественная сборка.

Минусы

• нет восполняемого аккумулятора;
• отсутствует плавная настройка деления напряжения.

Мне нравится1Не нравится1

3 Калибровкаосциллографа DSO138

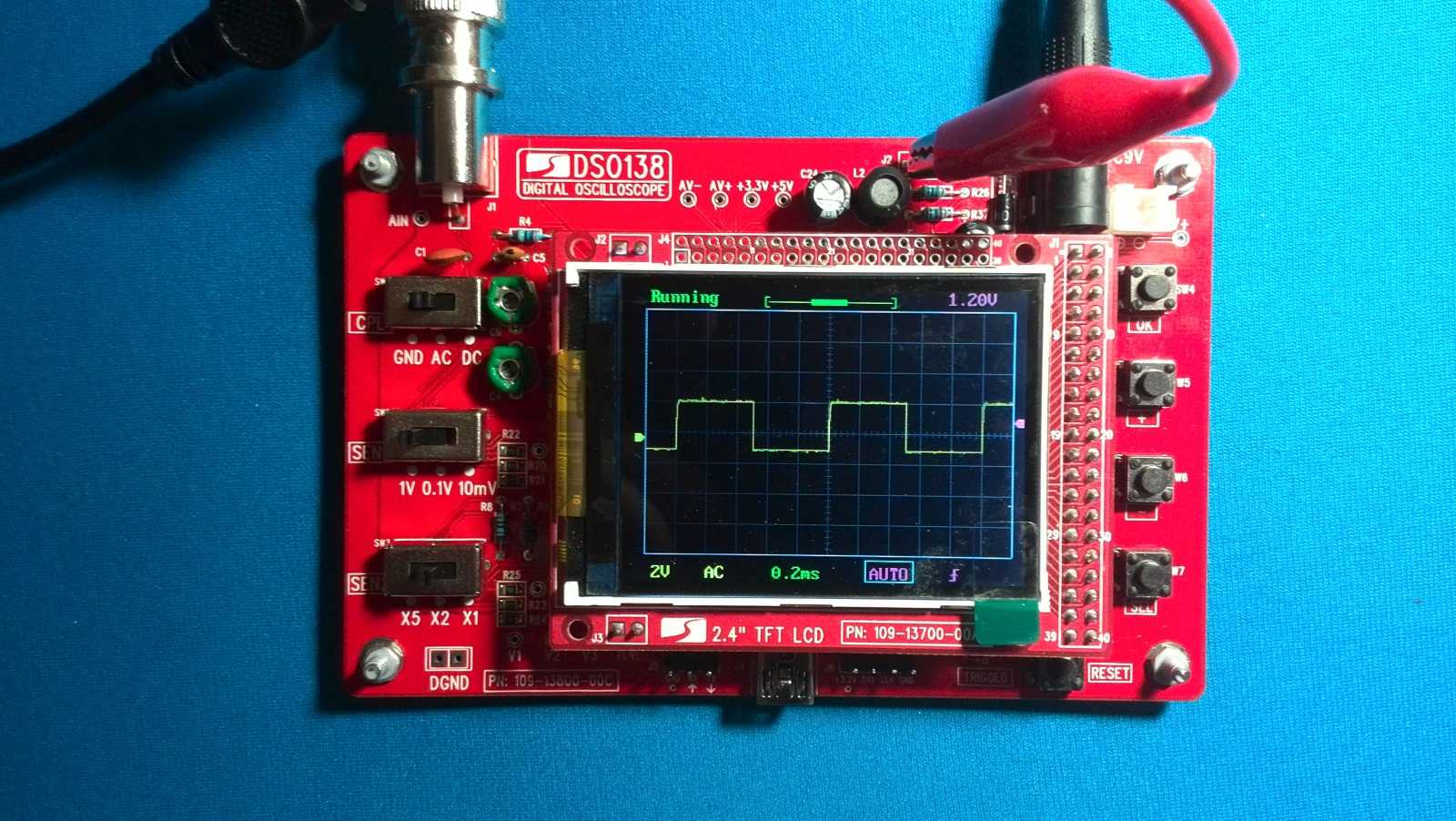

Теперь откалибруем осциллограф. Подключите красный щуп пробника к петле сигнала самотестирования, а чёрный оставьте неподключённым. Переключатель SEN1 поставьте в положение «0.1V», SEN2 в положение «X5», а CPL – в положение «AC» или «DC». С помощью тактовой кнопки SEL переместите курсор на метку времени, а кнопками и выставьте время «0.2ms», как на иллюстрации. На осциллограмме должен быть виден красивый меандр. Если края импульсов закругляются или имеют резкие острые пики по краям, нужно, поворачивая отвёрткой конденсатор C4, добиться того, чтобы импульсы сигнала стали максимально близкими к прямоугольным.

Калибровка цифрового осциллографа DSO138

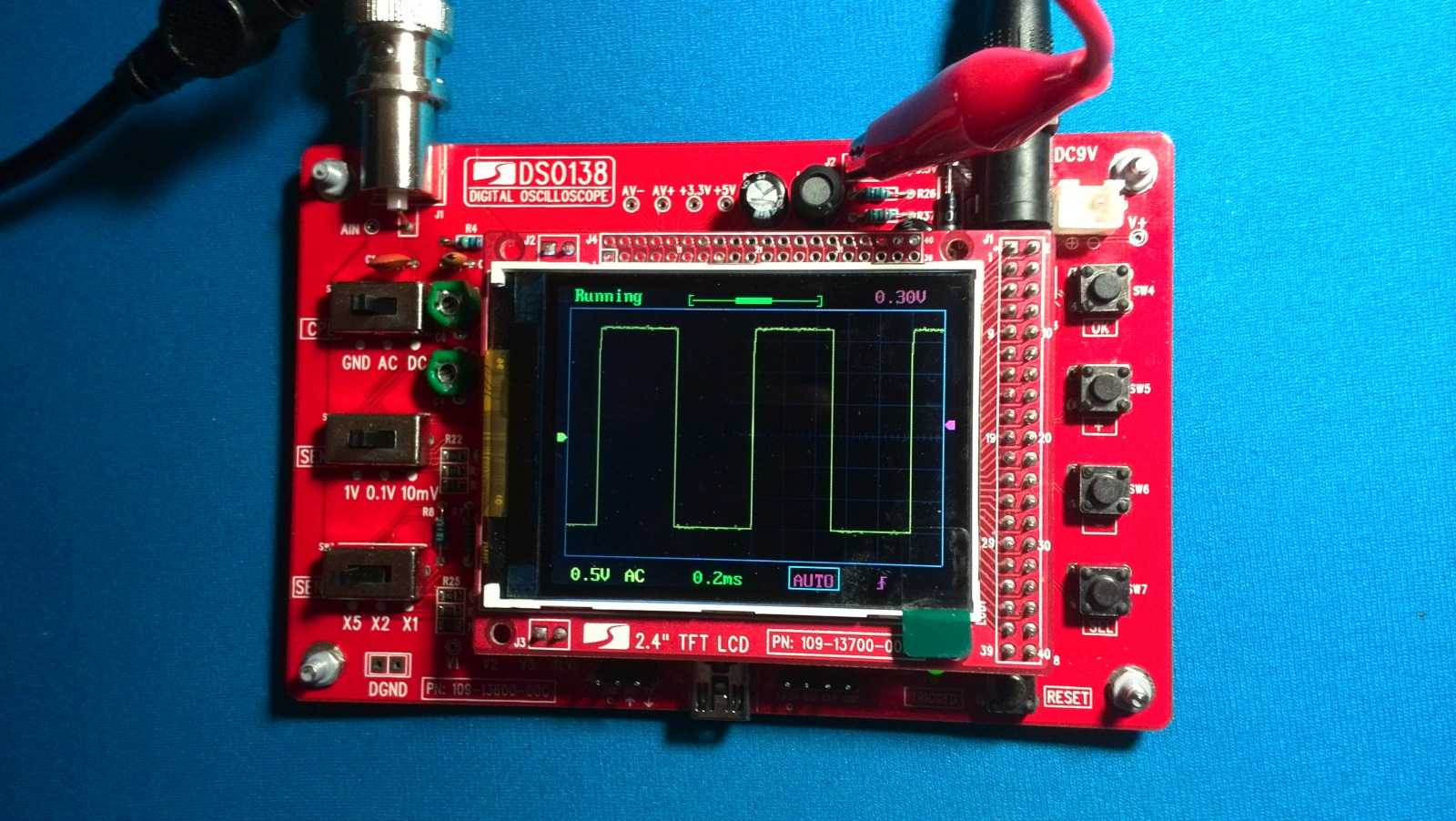

Теперь переключатель SEN1 поставим в положение «1V», SEN2 – в положение «X1». Остальные настройки оставим прежними. Аналогично предыдущему пункту, если сигнал далёк от прямоугольного, то подкорректируем его с помощью регулировки конденсатора C6.

Калибровка цифрового осциллографа DSO138

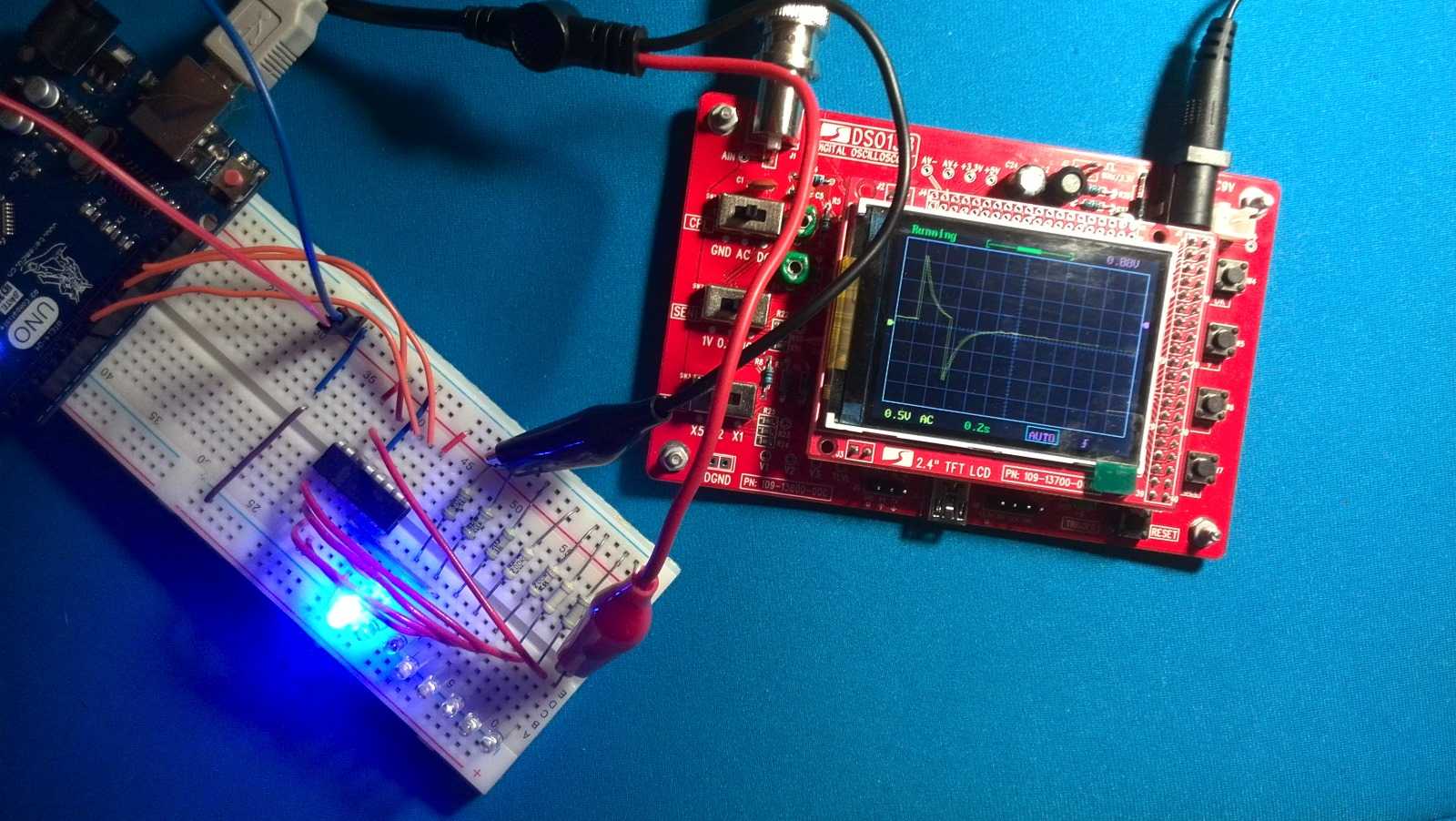

На этом настройка осциллографа DSO138 закончена. Давайте проверим его в боевых условиях. Подключим щупы осциллографа к работающей электрической схеме и посмотрим сигнал.

Осциллограф DSO138 в работе

④ USB осциллограф -приставка Hantek 6022BE

Рейтинг: 4.8 Цена: от 4 324,91 руб. до4 959,13 руб. Перейти в магазин Портативный осциллограф Hantek 6022BE предназначен для использования с портативными компьютерами через разъем USB 2.0. Алюминиевый корпус устройства защищает внутренние узлы от повреждений. Благодаря прямоугольной форме его можно расположить вертикально или горизонтально. Готовые результаты измерений прибор сохраняет в форматах текста, фото jpg или файла MS Excel и Word. Допустимый диапазон входящего сигнала без делителя – от -4,5 до +4,5 вольта.

Достоинства:

• двухканальный;
• есть много ПО для работы с осциллографом – как официальное под Windows, так и неофициальное под Windows и Android (по OTG)/Linux;
• малый размер;
• качественная сборка и материалы.

Недостатки:

узкий диапазон измерения напряжения.

Щуп

Купить на AliExpress.com

5 Элементы управления осциллографа DSO138

Для управления чувствительностью осциллографа служат переключатели SEL1 и SEL2. Первый из них задаёт базовый уровень напряжения, второй – множитель. Например если выставить переключатели в положения «0,1V» и «X5», разрешение вертикальной шкалы будет 0,5 вольт на клетку.

Кнопка SEL служит для перемещения по элементам экрана, которые можно настраивать. Настройка выделенного элемента осуществляется с помощью кнопок и . Элементами для настройки являются:

• время развёртки,
• режим работы,
• выбор фронта триггера,
• порог срабатывания,
• перемещение вдоль горизонтальной оси осциллограммы,
• перемещение оси по вертикали.

Кнопка RESET сбрасывает и перезагружает цифровой осциллограф.

Кнопка OK позволяет остановить развёртку и удерживать текущую осциллограмму на экране.

Организация питания

Для питания требуется источник 9 В, как утверждают изготовители, питающее напряжение может быть в пределах 8-12 вольт. Потребляемый ток не указан, забегая вперёд — он составляет чуть более 100 мА.

Очень практичным и универсальным решением считаю питать плату от портативного аккумулятора (power bank) — сейчас они есть практически у каждого. К тому же, адаптировав осциллограф для 5 В аккумулятора, плату можно будет запитать и от телефонной зарядки.

Для повышения напряжения с 5 до 9 вольт можно использовать DC-DC преобразователь, например MT3608 — стоит копейки в радиомагазине или у тех же Китайцев. Для подключения к плате я использовал разъём компьютерного вентилятора — подойдут те, которые с двумя проводами, например со старой видеокарты.

То-ли из-за входного конденсатора, то-ли по иным причинам, но у платы большие стартовые токи и при включении всей схемы срабатывает внутренняя защита аккумулятора (выход 2 А). Проблема легко решается добавлением резистора 0,5 Ом в разрыв входного питания DC-преобразователя.

Перед подключением платы осциллографа необходимо выставить на преобразователе напряжение 9-10 вольт, делается это путем вращения подстроечного резистора.

Перед первым включением рекомендую впаять перемычку или штырёк для образцового сигнала, место под перемычку находится рядом с разъёмами питания. Внутренний генератор выдаёт прямоугольные импульсы частотой 1 кГц и амплитудой 3,3 В. Для проверки нужно коснуться красным крокодилом до перемычки, черный крокодил никуда цеплять не нужно.

Теперь можно включать всю схему и приступать к освоению несложной инструкции.
