Гальваническая развязка (часть 2). виды и задачи. особенности

Специальные микросхемы оптической развязки сигнала

Теперь к делу! Для начала сравним три специализированных микросхемы: il300, loc110, hcnr201. Подключенные по одной и той же схеме:

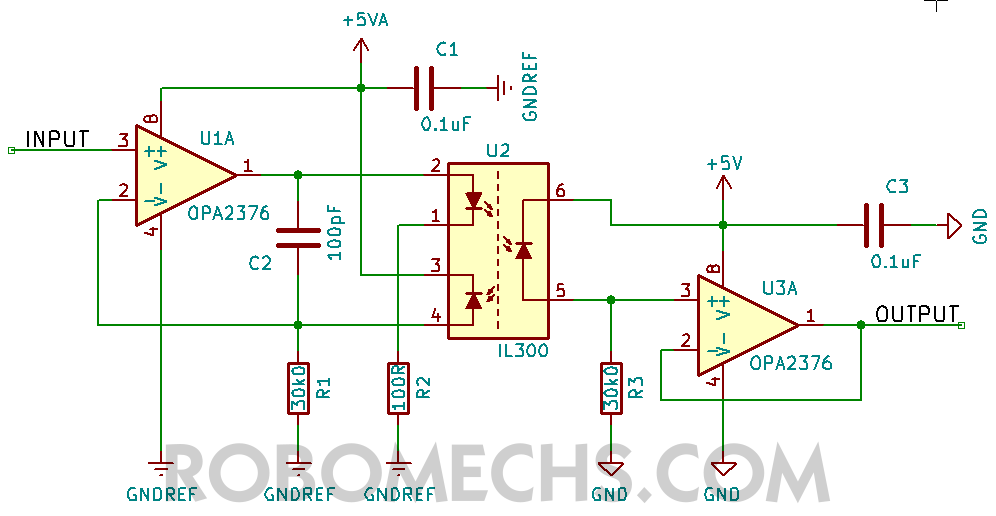

Рис.3. Тестовая схема для il300, hcnr201 и loc110.

Разница только в номиналах для il300, hcnr201 R1,R3=30k, R2=100R, а для loc110 10k и 200R соответственно (я подбирал разные номиналы чтобы добиться максимального быстродействия, но при этом не выйти за допустимые пределы, например, по току излучающего диода). Ниже приведены осциллограммы, которые говорят сами за себя (здесь и далее: синий – входной сигнал, желтый — выходной).

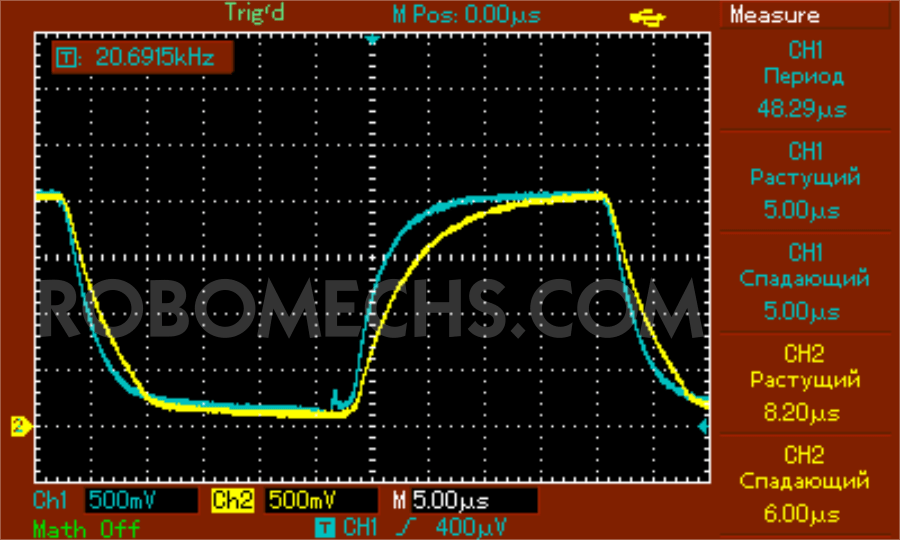

Рис.4. Осциллограмма переходного процесса il300.

Рис.5. Осциллограмма переходного процесса hcnr201.

Рис.6. Осциллограмма переходного процесса loc110.

Теперь рассмотрим микросхему ACPL-C87B (диапазон входного сигнала 0..2В). Честно говоря с ней я провозился достаточно долго. У меня в наличии было две микросхемы, после того как получил неожиданный результат на первой, со второй обращался очень аккуратно, особенно при пайке. Собирал всё по схеме, указанной в документации:

Рис.7. Типовая схема для ACPL—C87 из документации.

Результат один и тот же. Подпаивал керамические конденсаторы непосредственно вблизи ножек питания, менял ОУ (естественно проверял его на других схемах), пересобирал схему и т.д. В чем собственно загвоздка: выходной сигнал имеет значительные флуктуации.

Рис.8. Осциллограмма переходного процесса ACPL—C87.

Несмотря на то, что производитель обещает уровень шума выходного сигнала 0.013 mVrms и для варианта «B» точность ±0.5%. В чем же дело? Возможно ошибка в документации, поскольку с трудом верится в 0.013 mVrms. Непонятно. Но посмотрим в графу Test Conditions/Notes напротив Vout Noise и на Рис.12 документации:

Рис.9. Зависимость уровня шума от величины входного сигнала и частоты выходного фильтра.

Здесь картина немного проясняется. Видимо производитель говорит нам о том, что мы можем задушить эти шумы через ФНЧ. Ну что ж, спасибо за совет (иронично). Зачем вот только всё это таким хитрым образом вывернули. Скорее всего понятно зачем. Ниже приведены графики без и с выходным RC фильтром (R=1k, C=10nF (τ=10µS))

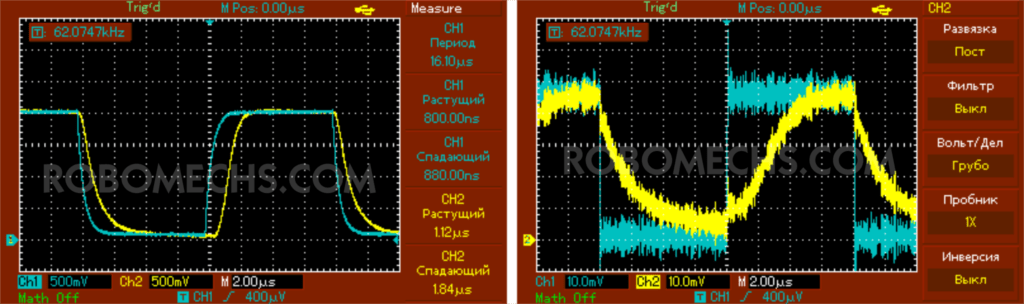

Рис.10. Осциллограмма переходного процесса ACPL—C87 без и с выходным фильтром.

Применение

Без использования развязки предельный ток, протекающий между цепями, ограничен только электрическими сопротивлениями, которые обычно относительно малы. В результате возможно протекание выравнивающих токов и других токов, способных повреждать компоненты цепи или поражать людей, прикасающихся к оборудованию, имеющему электрический контакт с цепью. Прибор, обеспечивающий развязку, искусственно ограничивает передачу энергии из одной цепи в другую. В качестве такого прибора может использоваться разделительный трансформатор или оптрон. В обоих случаях цепи оказываются электрически разделёнными, но между ними возможна передача энергии или сигналов.

Принцип действия

Гальваническая развязка в соответствии со своей функцией известна также под понятием гальванической изоляции. Данные системы обеспечивают электрическую изоляцию конкретной цепи по отношению к другим видам цепей, находящихся рядом. Применение гальванических развязок дает возможность бесконтактного управления, обеспечивает надежную защиту людей и оборудования от поражения электротоком.

Благодаря своим особенностям, гальваническая развязка обеспечивает обмен сигналами или энергией между цепями, исключая при этом непосредственный электрический контакт. С ее помощью образуется независимая сигнальная цепь за счет формирования независимого контура тока сигнальной цепи по отношению к токовым контурам других цепей. Гальваническая изоляция используется во время измерений в силовых цепях и в цепях обратной связи. Данное техническое решение обеспечивает также электромагнитную совместимость, усиливает защиту от помех, повышает точность измерений. Используемый блок гальванической развязки на входе и выходе каждого устройства способствует улучшению их совместимости с другими приборами в условиях сложной электромагнитной обстановки.

Для того чтобы лучше представить себе, что такое гальваническая развязка, можно рассмотреть ее действие на примере стандартного промышленного электродвигателя. На производстве в большинстве случаев используется значение питающего напряжения, значительно превышающее 220 вольт и представляющее серьезную опасность для обслуживающего персонала.

В связи с этим, подача тока на обмотки и включение двигателя осуществляется с применением специальных устройств, обеспечивающих коммутацию силовых цепей. В свою очередь, коммутаторы также управляются, чаще всего кнопками включение и выключения. Именно на этом участке и требуется развязка, защищающая оператора от воздействия опасного напряжения. Оно не попадает на пульт управления, благодаря механическому взаимодействию конструктивных элементов пускателя с магнитным полем.

В настоящее время данные системы используются в различных вариантах технических решений: индуктивные, оптические, емкостные и электромеханические.

Гальваническая развязка импульсного частотного сигнала

Очень просто и недорого проблема гальванической развязки решается, если использовать преобразователи напряжения в частоту. В данном случае можно, например, применить синхронный преобразователь напряжение-частота типа AD7742 в сочетании с оптопарой и с преобразователем DC-DC (рис. 4).

Рис. 4. Изолированная измерительная схема на базе преобразователя напряжения в частоту

Преобразователь AD7742 преобразует напряжение в частоту с высокой точностью и линейностью, обеспечивая высокую разрешающую способность (хотя, конечно, хуже, чем у хорошего сигма/дельта-АЦП). После гальванической развязки импульсный сигнал может быть подключен ко входу счетчика микропроцессора или микроконтроллера, и с помощью простого алгоритма — подсчета числа импульсов за фиксированный промежуток времени — мы получаем цифровой код.

Данное решение является одним из самых дешевых и эффективных, однако надо заметить: и здесь требуются отдельный источник питания или преобразователь DC/DC с гальванической развязкой для питания левой, изолированной части схемы. Хотя в некоторых случаях (подобных показанному на рис. 4), очевидно, можно запитать левую часть схемы от цепи, в которой измеряется ток.

Методы изоляции сигналов

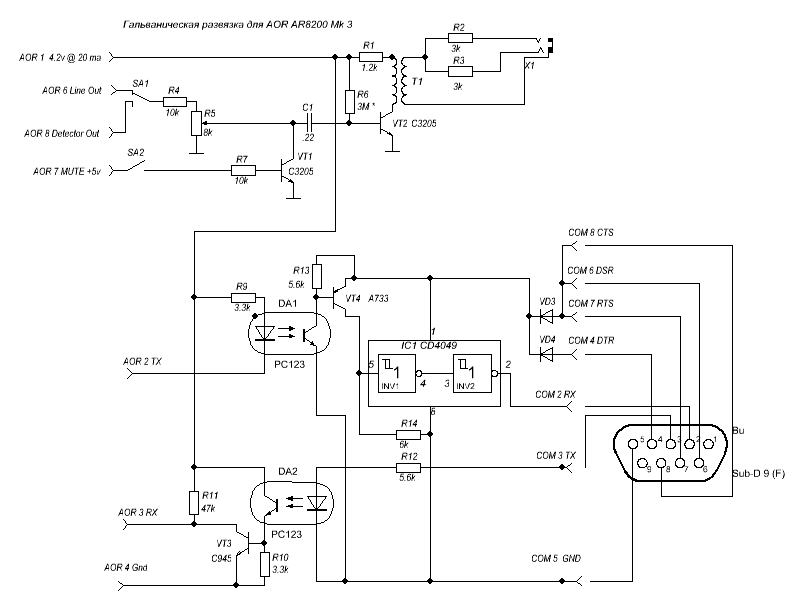

Оптоизоляторы

Когда требуется, чтобы между двумя частями схемы с разными потенциалами земли проходил сигнал, популярным решением является оптоизолятор (оптопара). Оптоизолятор представляет собой фототранзистор, который открывается («включается»), когда внутренний светодиод находится под напряжением. Свет, излучаемый внутренним светодиодом, является путем прохождения сигнала, и, таким образом, изоляция между потенциалами земли не нарушается.

Рисунок 3 – Схема типового оптоизолятора

Датчик Холла

Другим методом передачи информации между электрическими системами с раздельными потенциалами земли является использование датчика, основанного на эффекте Холла. Датчик Холла детектирует индукцию неинвазивно и не требует прямого контакта с исследуемым сигналом и не нарушает изолирующий барьер. Наиболее распространенное использование проходящей индукционной информации через цепи с различными потенциалами земли – это датчики тока.

Рисунок 4 – Датчик тока, используемый для измерения тока через проводник

На что в ИБП нельзя полагаться

Батарея — наименее надежный элемент большинства хорошо сконструированных систем ИБП. Тем не менее архитектура ИБП может влиять на долговечность этого критичного компонента. Если держать батарею под непрерывной подзарядкой даже при отключении ИБП (как это делается во всех ИБП, производимых АРС), срок ее эксплуатации увеличивается. При выборе ИБП следует избегать топологий с высоким напряжением батареи. Следует остерегаться ИБП, в которых батарея подвергается воздействию пульсирующих токов или перегреву. В большинстве систем ИБП применяются одинаковые батареи. И все же конструктивные различия между ИБП различных систем обусловливают значительные различия в сроке службы батарей, а следовательно, и в размерах эксплуатационных затрат.

Можно ли подключать автомобильный АКБ к UPS?

Мнения на этот счет двояки, но кардинально разные. Зачастую, по разным отзывам автомобильные аккумуляторы вполне справляются с данной задачей и работают стабильно. Основные проблема: газы, которые будут выделяться при зарядке АКБ и перегрев трансформатора, силовых ключей. От последней проблемы можно, хоть частично избавиться, используя дополнительные вентиляторы и т.п. А вот то от газов при зарядке никто никуда не денется. При зарядке выделяется не только взрывоопасный водород, но и другие газы, а это далеко не витамины. Если инвертор из бесперебойника используется в автомобиле, то и этот вопрос отпадает сам собой

Также важно помнить, что от сети зарядка АКБ происходит довольно небольшим током и процесс зарядки может растянуться на длительное время, от этого можно спокойно уйти если заряжать АКБ отдельно от UPS, например, для этих целей можно использовать самодельное зарядное устройство из блока питания компьютера. Использовать ли автомобильный АКБ в UPS решать нужно только Вам

comments powered by HyperComments

Применение оптопар общего назначения для развязки сигнала

Теперь перейдем к самому интересному. Ниже приведены схемы, которые я нашел в интернете.

Рис.11. Типовая схема оптической развязки аналогового сигнала на двух оптопарах.

Рис.12. Типовая схема оптической развязки аналогового сигнала на двух оптопарах.

Рис.13. Типовая схема оптической развязки аналогового сигнала на двух оптопарах.

Такое решение имеет как преимущества, так и недостатки. К преимуществу отнесем большее напряжение изоляции, к недостаткам то, что две микросхемы могут значительно отличаться по параметрам, поэтому кстати рекомендуется использовать микросхемы из одной партии.

Я собрал эту схему на микросхеме 6n136:

Рис.14. Осциллограмма переходного процесса развязки на 6
N
136.

Получилось, но медленно. Пробовал собирать и на других микросхемах (типа sfh615), получается, но тоже медленно. Мне надо было быстрее. К тому же часто схема не работает из-за возникающих автоколебаний (в таких случаях говорят САР неустойчива))) Помогает увеличение номинала конденсатора С2 рис. 16.

Один знакомый посоветовал отечественную оптопару АОД130А
. Результат на лицо:

Рис.15. Осциллограмма переходного процесса развязки на АОД130А.

А вот и схема:

Рис.16: Схема развязки на АОД130А.

Потенциометр нужен один (RV1 или RV2) в зависимость от того будет выходной сигнал меньше или больше входного. В принципе можно было поставить только один RV=2k последовательно с R3=4.7k, ну или вообще оставить только RV2=10k без R3. Принцип понятен: иметь возможность подстройки в районе 5k.
