Судя по имеющимся данным, многочисленные приборы семейства М-83х или D-83x собраны практически по одной схеме, поэтому высока вероятность того, что результаты измерений будут близки. Кроме того, в данном случае меня мало интересовала абсолютная погрешность данного тестера, интересовали только его показания в зависимости от частоты сигнала.

Уровень был выбран около 8 Вольт . Это близко к максимальному выходному напряжению генератора ГЗ-102 и близко к напряжению на выходе УМЗЧ средней мощности.

Лучше было бы сделать ещё серию измерений с мощным УНЧ нагруженным на повышающий трансформатор, но не думаю, что результаты изменятся разительно.Для удобства оценки АЧХ в дБ выбран уровень 0 дБ на пределе 10 В вольтметра В3-38. При изменении частоты сигнала уровень чуть подстраивался, но изменения не превышали долей дБ, ими можно пренебречь.

Как измерить напряжение в розетке

Довольно часто распространенная ситуация, когда бытовые электроприборы: электрочайник, холодильник, стиральная машина и т.п. временно перестают нормально работать. Прежде чем вызвать мастера полезно убедится в том, что напряжение в розетке соответствует допустимому уровню. Поэтому рассмотрим, как пользоваться мультиметром при измерении напряжения в розетке. Сетевое напряжение является переменным и имеет опасное для жизни значение – 220 В (по-старому ГОСТу) или 230 В по-новому ГОСТу. Поэтому, прежде всего, следует придерживаться правила безопасности и ни в коем случае нельзя дотрагиваться голыми пальцами рук до оголенных не изолированных токопроводящих частей электрической цепи. В том числе щупов и контактов розетки.

Выполнять такие измерения следует осторожно. Противоположные коны щупов нужно установить в соответствующих разъемах (два нижних, аналогично, как и в предыдущем случае)

Далее с помощью переключателя выбираем нужный режим. На корпус он имеет пометку в виде буквы V, рядом с которой изображена волнистая линия ~, называемой «тильда». Это знак в электротехнике символизирует переменные величины. В секторе мы видим всего два значения: 200 В и 750 В. Перемещаем переключатель к числу 750 В. Далее щупами касаемся контактов розетки. По правилам безопасности оба щупа нужно держать в одной руке.

Визуально обнаруживаемые дефекты (заводской брак)

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;
заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.. Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов

Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: https://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

Сопротивление

Функция применяется преимущественно при прозвонке электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Переключатель устанавливается в сектор сопротивления на самый низкий уровень со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает наличие разрыва или превышение величины 50 Ом. Контакт может нарушиться непосредственно между щупом и гнездом. Для проверки работоспособности прибора провода замыкаются накоротко. Прибор должен показать ноль или несколько Ом.

Перед тем как пользоваться мультиметром DT 832 для проверки электронных схем, одну ножку резистора нужно выпаять из платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при замерах электрических параметров. Также сигнал искажается от соединительных проводов и щупов. Профессионалы изготавливают аксессуары для тестера своими руками, поскольку заводские обычно низкого качества.

Особенности и характеристики нашего прибора

Большинство тестеров, которые сейчас можно купить либо очень просты, либо дорого стоят. Я хотел сделать как можно дешевле, но при этом дать ему максимально широкий функционал. Вот что у меня получилось:

Шесть независимых каналов управления. Именно независимых! Обычно в готовых можно подключить одновременно несколько двигателей, но сигнал на них один и тот же. На моем приборе можно даже запустить один в автоматическом режиме, а остальными управлять по очереди в ручном и т.д.
Формирование сигнала и индикация в микросекундах. В большинстве тестеров индикация отображается не понятно в чем, либо отсутствует вовсе
Минимальный шаг изменения длительности — 1мкс. То есть диапазон 0,8-2,3мс разбит на 1500 шагов
Возможность подключения к ПК. Можно использовать его, например, в паре с Raspberry Pi. Сам сигнал будет формироваться при этом существенно точнее, чем средствами самого одноплатного компьютера
Открытость. В конце статьи вы сможете найти все файлы, необходимые для самостоятельного изготовления тестера

А вот его характеристики:

Напряжение питания — 5В
Потребляемый ток (без сервоприводов), не более — 100мА
Длительность формируемых импульсов — 0,8-2,3мс
Точность установки длительности — 1мкс
Частота следования импульсов — 50Гц
Скорость соединения с ПК — 9600, 8 bits, 1 stop bit

Как пользоваться щупами мультиметра инструкция по применению

Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться цифровым мультиметром для чайников видео инструкция

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные

Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы

Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Какие приборы можно использовать

Классификация частотомеров

Все данные приборы делятся на две основные группы по области их применения:

По конструкции частотомеры делятся на щитовые, стационарные и переносные. Естественно, переносные более компактные, универсальные и мобильные устройства, которые широко применяются радиолюбителями.

Для любого типа частотомера самыми важными характеристиками, на которые, в принципе, и должен обращать внимание человек при покупке, являются:

Мультиметр с функцией измерения частоты переменного тока

Самый распространенный прибор, с помощью которого можно узнать величину частотных колебаний и который находится в свободном широком доступе — это мультиметр

Нужно обращать своё внимание на его функциональные возможности, так как не каждый такой прибор сможет измерить частоту переменного тока в розетке или же другой электрической цепи

Такой тестер выполняется чаще всего очень компактным, для того чтобы в сумке он легко помещался, и был максимально функциональным, измеряющим помимо частоты также напряжение, ток, сопротивление, а иногда даже температуру воздуха, ёмкость и индуктивность. Современный вид мультиметра и его схема основаны чисто на цифровых электронных элементах, для более точного измерения. Состоит такой мультиметр из:

Хотелось бы также упомянуть о специальных приставках к мультиметру, которые существуют и разработаны специально для того, чтобы увеличить число функций обычного прибора со стандартным набором.

Характеристики MESTEK DM100

Режим	Диапазон	Разрешение	Погрешность
Постоянное напряжение	0~999.9mV/9.999V/99.99V/999.9V	0.1mV/1mV/10mV/100mV	±1.2%+3
Переменное напряжение	0~999.9mV/9.999V/99.99V/750V	0.1mV/1mV/10mV/100mV	±1.5%+3）
Постоянный ток	0~999.9mA/99.99mA/600mA/10.00A	0.1mA/0.01mA/0.1mA/10mA	±1.0%+3）
Переменный ток	0~99.99mA/600mA/10.00A	0.01mA/0.1mA/10mA	±1.0%+3
Сопротивление	0~999.9Ω	0.1Ω	±0.8%+3）
0~9.999KΩ/99.99KΩ/999.9KΩ	1Ω/10Ω/100Ω	±0.8%+3
0~9.999MΩ/99.99MΩ	1KΩ/10KΩ	±1.2%+5
Емкость	0~9.999nF/99.99nF/999.9nF	0.001nF/0.01nF/0.1nF	±4.0%+5
0~9.999μF/99.99μF/999.9μF	1nF/10nF/100nF	±4.0%+5
0~9.999mF	1μF	±4.0%+0
Диоды	0,15 В ~ 3 В Прямой постоянный ток: около 1 мА; Напряжение: около 3,2 В
Прозвонка	Сопротивление 0 ~ 100 Ом. При сопротивлении менее 15 Ом, встроенный зуммер звучит постоянно и горит зеленый индикатор. Если сопротивление составляет от 15 до 30 Ом сигнал зуммера прерывистый, индикатор горит зеленым.
Характеристики
Количество отсчетов	10000
Дисплей	VA инверсный дисплей, аналоговая шкала + двойная цифровая шкала
Окружающая температура	0°C~60°C	0.1°C	±2°C
Окружающая влажность	20-95%	1%	±5.0% RH
Тест батарей	0~1.5 В（ток разряда 40mA）
0~9 В（ток разряда 20mA)
Проверка зуммера (Buzzer)	2KHz/2.7KHz/3V（Проверка пассивных и активных зуммеров）
True RMS	1 кГц
Измерение частоты переменного тока	Отображение частоты одновременно с измерением переменного напряжения
Скорость выборки	Скорость выборки 10 раз/сек
V.F.C	Voltage-Frequency converter. Действительное значение 40 Гц — 400 Гц (VFC: 2 кГц, демпфирование, 3 дБ)
Сигнализация перегорания предохранителя	Сигнализация перегорания предохранителей 600mA/10A: надпись FUSE на экране со звуковой сигнализацией
Сигнализация неправильного подключения	Сигнализация о неправильном подключении может предотвратить повреждение прибора из-за неправильной выбора режима работы
Фиксация данных	Да
Фонарик	Да
Автоотключение	Автоматическое выключение при отсутствии манипуляций через 15 минут
NCV	Бесконтактное обнаружение переменного напряжения
LIVE (фаза)	Индикация фазы при подключении одного щупа
Входное сопротивление	10 MΩ
Защита от перегрузки	Полная защита от перегрузки при входном напряжении менее 250 В
Сигнализация разряда батареи	менее 2.4 В
Общие параметры
Питание	2 шт. AA
Уровень безопасности	CATIII 1000V

Полезное: Лазерный дальномер SNDWAY: обзор и тестирование Стоит MESTEK DM100 с буквой С почти 40 долларов, простая версия чуть дешевле.

Питание всего 2 пальчиковые АА батарейки, что просто идеально, так как Крона 9 В садится очень быстро и стоит дорого, а севший литиевый АКБ не всегда есть время заряжать.

Собственные шумы усилителя.

В электронике шумом называют беспорядочные колебания амплитуды сигнала, которые глушат полезный сигнал. Сюда же относятся разного рода помехи. Собственные шумы усилителя — это шумы, которые зарождаются как внутри самого усилителя, так и могут быть вызваны внешним источником помех, либо некачественным питанием усилителя. Давайте рассмотрим основные виды шумов усилителя.

Этот шум вызван некачественным питанием усилителя. Если источник питания собран на сетевом трансформаторе, то шум будет на частоте 100 Гц (2х50Гц, по схеме диодного моста). То есть на выходе такого усилителя мы услышим гудение, если подцепим к выходу динамик. Думаю, вы часто слышали такое выражение «что-то динамики фонят». Это все из этой серии.

Помехи и наводки

Это могут быть внешние источники, которые так или иначе действуют на усилитель. Это может быть наводка от сети 220 Вольт (очень часто ее можно увидеть, если просто прикоснуться к сигнальному щупу осциллографа), это также может быть какая-либо искра, которая образуется в свечах двигателей внутреннего сгорания.

Небольшое лирическое отступление. Помню, как смотрел диснеевские мультики по первому каналу, а через дорогу сосед пилил дрова с помощью бензопилы Дружба-2. Тогда на экране ТВ были такие помехи, что я про себя тихо материл соседа.

Ну а как же без грозовых разрядов? Благодаря электромагнитному импульсу у нас появилось такое изобретение, как радио.

К источникам помех можно также отнести радио- и ТВ-станции, рядом лежащее и стоящее электрооборудование, типа мощных коммутационных механических ключей, разрядников и тд.

Ну и конечно, это шум самих радиоэлементов. Сюда относится тепловой шум (джонсоновский), дробовой шум, а также фликкер-шум.

Наиболее существенными являются шумы, которые возникают на входе усилителя в самом первом каскаде. Этот шум в дальнейшем усиливается также, как и входной полезный сигнал. В результате на выходе усилителя у нас будет усилен как полезный сигнал, так и шумовой. Поэтому, при проектировании качественных усилителей стараются как можно сильнее минимизировать шум на входе первого каскада усилителя.

Существующие типы щупов

С мультиметрами DT-832 обычно поставляются концевые щупы, выглядящие как оголенный контакт с защитной рукояткой на одной стороне и вилкой подключения к пробнику с другой. В некоторых случаях, они могут быть не удобны к применению. К примеру, когда требуется освободить одну или обе руки. Здесь на помощь приходят приобретаемые отдельно, или сделанные своими руками, щупы с «крокодильчиками», — зазубренными металлическими зажимами на одной из сторон провода. Удобство в том, что при прозвонке схемы, можно закрепить один контакт на массу проверяемого устройства, а вторым, концевого вида, идти по связующим элементы проводникам, контролируя показания прибора.

Примеры измерений

DC 200 mV15 Вольт

Результаты измерений индуктивности 100 мкГ

Первый диапазон

Второй диапазон

Третий диапазон

С помощью программы LIMP

Недостатки схемы: нужны дополнительно мультиметр и внешний блок питания, несколько сложная и непонятная калибровка (особенно, когда нечем калибровать), невысокая точность измерений, маловат верхний предел.

Я считаю, что этот простой измеритель индуктивности может быть полезен начинающим радиолюбителям, а также тем, у кого не хватает средств на покупку дорогостоящего прибора.

Применение данного измерителя оправдано в тех случаях, когда к точности измерений абсолютных значений индуктивности не предъявляется строгих требований.

Измеритель может, например, пригодиться для контроля индуктивности обмоток при намотке дросселей сетевых фильтров, подавляющих синфазные помехи. При этом важна идентичность двух обмоток дросселя, чтобы не допустить насыщение сердечника.

Источники

1. Статья. В помощь радиолюбителю. Выпуск 10. Информационный обзор для радиолюбителей / Сост. М.В. Адаменко. — М.: НТ Пресс, 2006. — С. 8.

Измерения переменного напряжения звуковой частоты мультиметрами М-832

Вряд ли будет преувеличением сказать, что тестер семейства М-83х есть у каждого радиолюбителя. Простой, доступный, дешёвый. Вполне достаточный для электрика.

Но для радиолюбителя он имеет изъян при измерениях переменного напряжения. Во-первых, малую чувствительность, во-вторых, предназначен для измерений напряжений частотой 50 Гц. Часто у начинающего любителя нет других приборов, а хочется измерить, например, напряжение на выходе усилителя мощности и оценить его АЧХ. Можно ли это сделать?

В интернете все повторяют одно и то же – «не выше 400 Гц». Так ли это? Давайте посмотрим.

Устройство мультиметра

Чтобы изучить, как правильно пользоваться мультиметром DT 832, прежде всего надо ознакомиться с его устройством.

Жидкокристаллический дисплей показывает числовые значения параметров.
Функции прибора изменяются переключателем. В нерабочем состоянии он выключен, иначе быстро разрядится батарея питания.
Три гнезда прибора служат для соединения со щупами. В главный из них («COM») с отрицательной полярностью вставляется штырек с черным проводом. В следующее гнездо с надписью VΩmA вставляется красный щуп. Оно служит для измерения тока, напряжения и сопротивления. Через третье гнездо (верхнее) измеряется значение постоянного тока от 0,2 до 10 А.
Панелька для измерения коэффициента усиления транзисторов.
Провода со щупами. По сравнению с самим прибором, качество у них значительно ниже, и многие домашние мастера для себя делают их заново. Провод берется сечением от 1 мм2, а оболочка должна быть толстой и эластичной. Для подключения к любому месту схемы через изоляцию или лаковое покрытие вместо щупов устанавливаются иглы, припаянные к проводам.

Характеристики прибора

Как и любой электрический прибор, мультиметр имеет свои технические характеристики. Условно их можно разделить на общие и измерительные. К первым относятся качественные параметры, а ко вторым — измерительные возможности. Основой прибора является аналого-цифровой преобразователь Intersil ICL7106 (отечественным аналогом его является КР572 ПВ 5), выполненный в DIE корпусе («капля») и 1/3-разрядный дисплей, автоматически определяющий полярность поданного сигнала. Скорость фиксации измерений составляет две операции в секунду, а наибольшее эффективное синфазное напряжение равняется 500 В как для постоянного, так и переменного сигнала.

Транспортировка изделия разрешается в любом положении. Хранить устройство необходимо в помещении с нормальной влажностью при минимальной температуре -10 °C и наибольшей 50 °C. Следует избегать пыли, кислотных и щелочных паров, которые могут привести к коррозии.

Вам это будет интересно Как пользоваться цифровым мультиметром: рекомендации по настройке

Наибольший предел измерений для величин:

постоянного напряжения — 1000 В;
переменного напряжения — 750 В;
постоянного тока — 5 А;
сопротивления — 2 Мом.

Кроме этого, прибор может генерировать сигнал с амплитудой пять вольт и частотой 50 Гц прямоугольной формы, при этом генератор имеет внутреннее сопротивление, равное 50 кОм. В режиме работы вольтметра величина внутреннего сопротивления составляет 10 МОм.

Это основные характеристики прибора. Но инструкция с подробным описанием мультиметра DT-832 будет неполной, если в ней не указать точность измерений. А она для каждого предела будет своя. Поэтому для удобства восприятия информации проще расположить её в виде таблице.

Для постоянного сигнала:

Для переменного сигнала:

Для сопротивления:

Иными словами, каждый диапазон измерений имеет свою погрешность и шаг, в соответствии с которыми отображается результат. Причём, как видно из таблиц, чем больше предел, тем точность становится ниже.

Как измерять напряжение

Для человека, который имеет определенные навыки и знания в электротехнике не составит особого труда производить измерения с помощью мультиметра. Для тех, кто никогда не работал с таким типом устройств, ниже представлено как пользоваться стандартным мультиметром.

Постоянное напряжение

С помощью этого режима измеряется напряжение элементов питания, батареек и аккумуляторов автомобилей. Большинство цепей управления в современных системах АСУТП имеют потенциал 24 В постоянного тока.

Для того, чтобы выполнить измерение в этом режиме необходимо перевести прибор в положение DCV, при этом замер (если не знаете примерное напряжение) лучше всего начинать с максимального значения переключателя, постепенно уменьшая диапазон, до получения нужной размерности. Если на экране прибора результат измерения отображается со знаком «минус», то значит была нарушена полярность подключения щупов (это значит «минус» был подключен к «плюсу» цепи, в которой производится измерение, а «плюс» к «минусу»).

Что касается размерности, то тут все просто: если, к примеру, на экране высвечивается цифра 003, то значит необходимо уменьшить диапазон измерения. Постепенно снижая величину напряжения с помощью переключателя, будет высвечиваться 03, 3.

Если на дисплее отображается цифра «1» или другое непонятное число, то скорее всего неправильно выбран режим работы или необходимо повысить верхний предел измеряемого напряжения. Другими словами измеряемое значение напряжение должно быть меньше, чем верхний предел, выбранный на мультиметре.

Стандартные значения для переключателя в зоне постоянного напряжения: до 200мВ, 2В, 20В, 200В, 1000В.

Переменное напряжение

Режим измерения напряжения переменного тока включается перемещением переключателя в положение V

или ACV. Этот режим также имеет несколько диапазонов. Обычно на стандартных мультиметрах есть два варианта выбора переменного напряжения: до 200 В и до 750 В.

Например, для измерения напряжения в бытовой сети 220В, устанавливают переключатель на 750 В и в розетку вставляют два щупа (в разные отверстия). На дисплее отобразится действительное напряжение в текущий момент времени. Обычно это значение от 210 до 230 В, другие показания уже являются отклонениями от нормы.

Какие приборы можно использовать

Классификация частотомеров

Все данные приборы делятся на две основные группы по области их применения:

Мультиметр с функцией измерения частоты переменного тока

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
Подсоединяются к концам катушки щупы.
Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

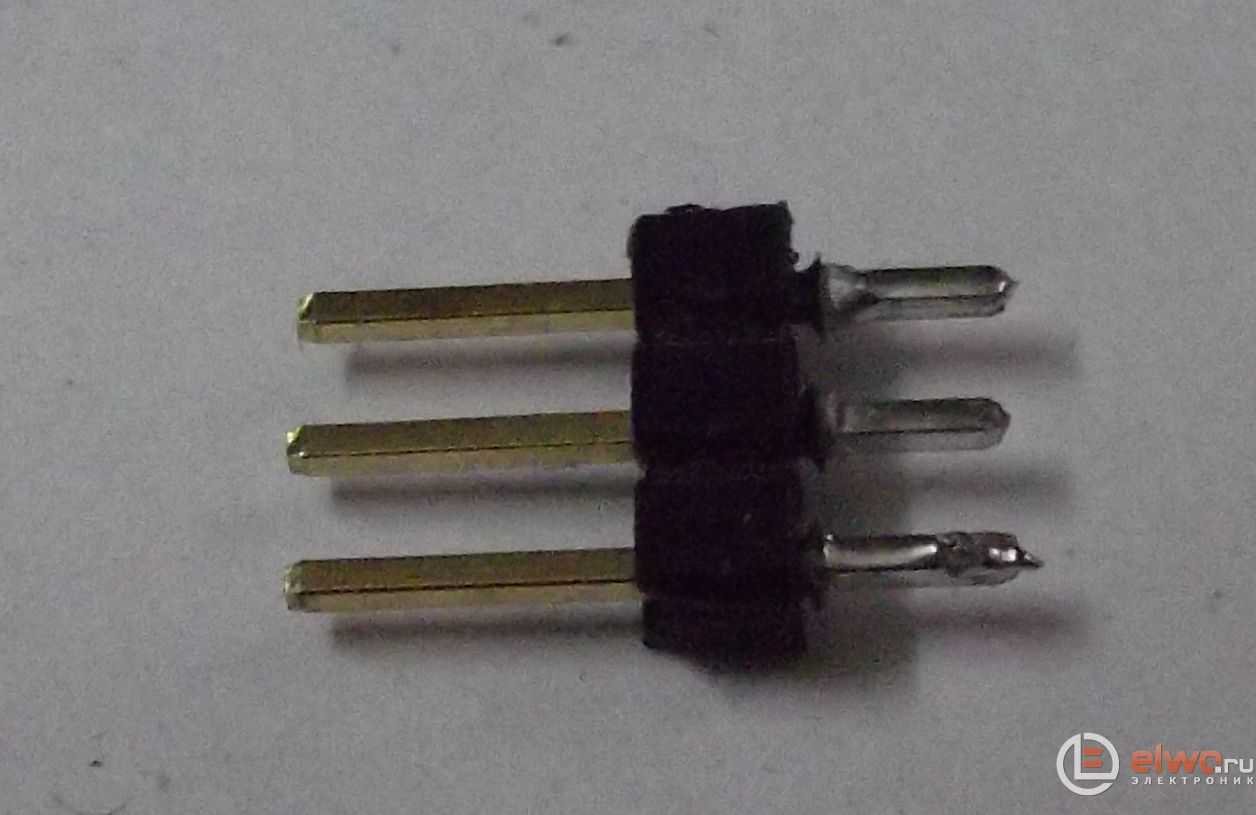

Изготовление переходника

Для калибровки воспользовался пленочным конденсатором. Далее захотел сделать переходник для подключения выводных деталей. Выпаял три пина с материнской платы, как на фото ниже:

У меня был в наличии набор цветных проводков с крокодилами с обоих концов, заказанный ранее на Али экспресс. Взял и обрезал крокодилы с одного конца, зачистил и подпаял проводки к пинам. Аккуратно упаковал в термоусадку во избежание замыкания, и залил получившийся разъем термоклеем для придания прочности. Так выглядел разъем после изготовления:

Длина проводков позволяет удобно подключаться к выводам проверяемой детали. Так выглядел готовый переходник:

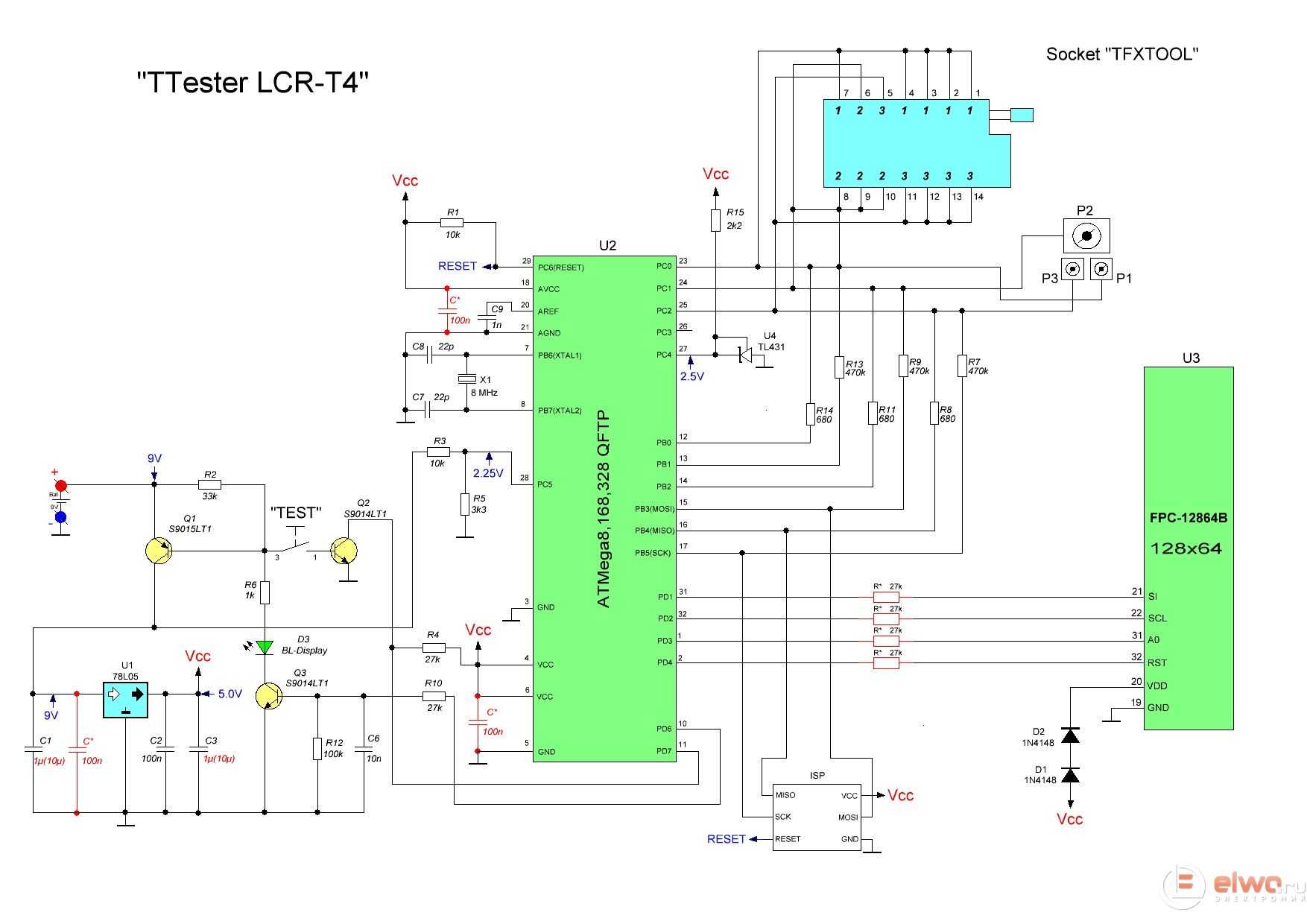

Также в интернете существуют модификации прибора с частотомером, генератором частоты, проверкой энкодера, тестированием стабилитронов, и другими расширенными возможностями. В выложенной в архиве прошивке (у меня залита такая-же) эти возможности предусмотрены, но только после апгрейда прибора. Их можно не задействовать. Для использования расширенных функций, придется перерезать дорожки и паять детали навесом. Я решил, что мне пока будет достаточно функционала прибора в настоящем виде. На всякий случай, приведу одну из скачанных мной схем, расширения функционала прибора с поддержкой энкодера:

В данном приборе используется подключение дисплея strip grid, на случай если кто-либо захочет продолжить поиск информации в интернете, по апгрейду прибора. Фьюзы при перепрошивании изменять не нужно. Так выглядит меню после перепрошивания:

В заключение можно посмотреть видео работы прибора.

Проверка исправности конденсаторов

В инструкции, описывающей то, как пользоваться мультиметром DT 832, для чайников предусмотрены только основные функции, характерные для большинства приборов. Когда надо проверить конденсатор, а возможности определения емкости нет, можно хотя бы установить, исправен он или нет. Сначала его следует отпаять и закоротить ножки, чтобы снять заряд, если он имеется.

Затем переключатель прибора устанавливается на прозвонку и концами щупов нужно прикоснуться к выводам полярного конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее появятся показания сопротивления, а затем загорится «1». Это означает, что зарядка закончилась и сопротивление бесконечно большое. Если единица появляется сразу, значит, внутри произошел обрыв, если сопротивление нулевое — замыкание между обкладками.

Неполярный конденсатор проверяется на величину сопротивления, которое должно быть больше 2 мОм на исправной детали.

Другие альтернативные методы измерения

Самый эффективный и простой способ проверки частоты — это использование осциллографа. Именно осциллографом пользуются все профессиональные электронщики, так как на нём можно визуально увидеть не только цифры, но и саму диаграмму. При этом нужно обязательно отключить встроенный генератор. Новичку в электронике будет довольно проблематично выполнить данные измерения с помощью этого прибора. О том, как пользоваться осциллографом, мы рассказали в отдельной статье.

Второй вариант — это измерение с помощью конденсаторного частотомера, имеющего диапазон измерений 10 Гц-1 МГц и погрешность около 2%. Он определяет среднее значение тока разрядки и зарядки, которое будет пропорционально частоте и измеряется косвенно с помощью магнитоэлектрического амперметра, со специальной шкалой.

Ещё один метод называется резонансный и основан он на явлении резонанса, возникающего в электрическом контуре. Тоже имеет шкалу с механизмом точной подстройки. Однако промышленную величину в 50 Гц этим способом невозможно проверить, работает он от 50 000 Гц.

Также вы должны знать, что существует реле частоты. Обычно на предприятиях, подстанциях, электростанциях — это основное устройство, которым контролируют изменение частоты. Данное реле воздействует на другие устройства защиты и автоматики для поддержания частоты на необходимом уровне. Есть разные типы реле частоты с разным функционалом, об этом мы расскажем в других публикациях.

Все же мультиметры и электронные цифровые частотомеры работают на обычном счёте импульсов, которые являются неотъемлемой частью, как импульсного так и другого переменного напряжения, необязательно синусоидального за определенный промежуток времени, обеспечивая при этом максимальную точность, а также широчайший диапазон.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как выполнить измерение частоты тока в сети мультиметром и частотомером. Надеемся, предоставленная информация была для вас полезной! Будет интересно прочитать:

Источник

Цифровой мультиметр

В отличие от аналоговых, этот мультиметр позволяет с легкостью определять интересуемые величины, при этом его точность измерений гораздо выше по сравнению со стрелочными аппаратами.

Также наличие переключателя между различными характеристиками электричества исключает возможность перепутать то или иное значение, поскольку пользователю не нужно разбираться в градации шкалы показаний.

Результаты измерений отображаются на дисплее (в более ранних моделях – светодиодных, а в современных – жидкокристаллических). За счет этого цифровой мультиметр комфортен для профессионалов и прост и понятен в использовании для новичков.

Характеристики

Перед тем как использовать прибор, необходимо ознакомиться с его характеристиками и максимальными возможностями. Это обеспечит безопасность пользователя и самого устройства. Характеристики следующие:

Экран с разрешением 3 ½ разряда, с максимальным количеством цифр 1.999. Имеет подсветку.
Скорость замера — 2–3 операции в секунду.
Питание от 9 В батареи типа «Крона».
Замер постоянных напряжений 200 мВ – 1000 В, а переменных — 200–750 В.
Сопротивление 200 Ом – 2000 кОм.
Ток замера диода до 1 мА.
Проверка транзистора (hFE) — 0–1000.
Защита плавким предохранителем.
Обозначение смены полярности, падения заряда батареи на дисплее.
Габариты корпуса 126×70×24 мм.
Вес прибора 150 грамм (с учетом элемента питания).

Данных характеристик достаточно для работы с бытовой и промышленной аппаратурой, а также замера токов электрических сетей.
