Усилитель на микросхеме tda7388, распиновка, характеристики

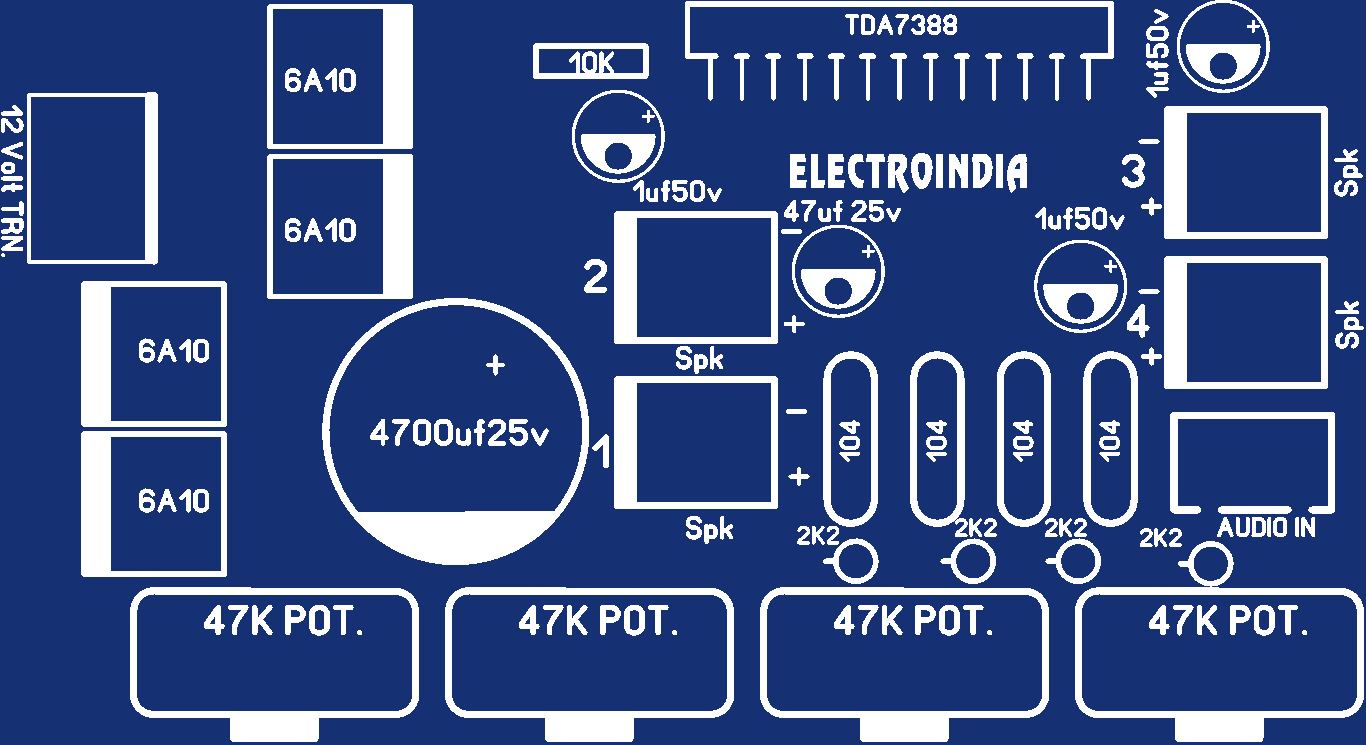

Схема усилителя на tda7388

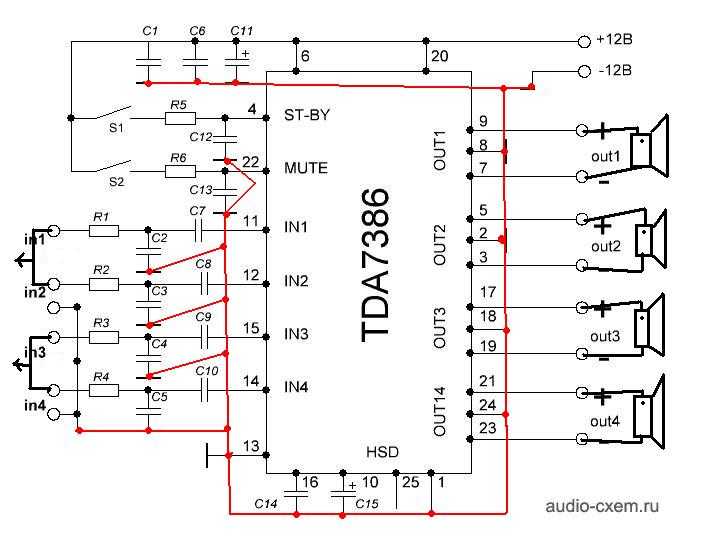

На рисунке представлена схема подключения микросхемы tda7388, конденсатор C6 необходим для регулирования времени выключения/выключения и выполняет значимую роль в оптимизации щелчков при переходных процессах. Минимально значение емкости для такого конденсатора 10 мкФ.

Входной сигнал подается через конденсаторы с емкостью 0.1 мкФ на выводы 11,12,15,14 относительно вывода S-GND, при такой емкости нижняя частота среда будет 16 Гц.

Управление режимами работы ST-BY или MUTE можно использовать любые транзисторы небольшой мощности, либо CMOS вывод микроконтроллера. На этих выводах посажены RC цепочки которые необходимы для сглаживания управляющих сигналов, в противном случае при управлении микросхемы могут быть слышны щелчки управления. Для управления 22 выводом необходим так около 10 мкА, поэтому стоит резистор 70 кОм.

Если на выходе усилителя присутствуют какие либо шумы, то необходимо на входе повесить ФНЧ первого порядка, RC цепочка 1 кОм+220 пФ.

Как проверить AMS1117

Стабилизатор напряжения ams1117 с фиксированным напряжением отличается от подстраиваемого типа тем, что есть два дополнительных резистора которые позволяют определить напряжение. Есть несколько проверенных и рабочих способов проверить стабилизатор на исправность. Это можно сделать с помощью с помощью разных приборов. При достижении определенного напряжения в полупроводнике происходит переход, а когда его сопротивление уменьшается то напряжение на диоде будет постоянным.

Вы также можете проверить устройство можно используя транзистор-тестер. Этот прибор считается универсальным и предназначен для проверки самых разнообразных радиокомпонентов. Измеритель обладает цифровым индикатором, что крайне удобно для простой и комфортной эксплуатации прибора. Для проверки стабилизатора нужно зажать деталь в ZIF-панели и после этого на дисплее высветиться схемное обозначение элемента.

Мультиметр – это идеальное решение для проверки стабилизатора на исправность. Неисправный стабилизатор влияет на напряжение источника питания что естественно скажется на работе устройства, которое подключено к нему.

Схема проверки стабилизатора AMS1117

В наши дни существует еще одна простая микросхема ams1117 которая поможет определить напряжения стабилизации. Блок питания должен менять свое напряжение плавно от 0-50В и чем меньше напряжение, тем больше диапазонов элементов получиться проверить что позволит проверить даже маломощный стабилитрон.

Проверка проводиться также, но можно собрать простую схему для проверки стабилизатора просто используя мультиметр.

Микросхема УМЗЧ класса D MAX4295 фирмы Maxim

Микросхема MAX4295 фирмы Maxim — это высокоэкономичный монофонический УМЗЧ класса D с мостовым выходом и плавным включением и выключением (режим малого потребления). Микросхема способна
развивать мощность до 2 Вт на нагрузке сопротивлением 4 Ом при напряжении питания 5 В либо 0,7 Вт при напряжении питания В. Диапазон рабочих температур — от –40 до +85 °C. Микросхема питается от одиночного источника питания +2,7… +5,5 В. При
выходной мощности 2 Вт и сопротивлении нагрузки (громкоговорителя) 4 Ом КПД составляет 87%. Одна из особенностей этой микросхемы — возможность программно устанавливать частоту генератора пилообразного напряжения (125, 250, 500 или 1000 кГц).
Коэффициент нелинейных искажений (THD + N) не превышает 0,4%, при нагрузке 4 Ом и частоте ШИМ 125 кГц. Полоса рабочих частот составляет 1,5 МГц. Микросхема изготавливается в корпусе QSOP, который имеет
16 выводов. Функциональная схема микросхемы MAX4295 показана на рис. 11,

Рис.11. Функциональная схема микросхемы MAX429

а расположение выводов — на рис. 12.

Рис. 12. Расположение выводов микросхемы MAX4295 фирмы Maxim

Назначение выводов этой микросхемы дано в табл. 3.

Микросхема MAX4295 содержит предварительный усилитель (верхний слева, см. рис. 11),
5 фирмы Maxim,
схему управления питанием и схему защиты, генератор
импульсного напряжения, схему сравнения (компаратор) ШИМ, два канала усиления, каждый из которых состоит из предвыходного каскада и выходного двухтактного ключевого каскада на комплиментарных МДП-транзисторах. Кроме того,
навходе одного из этих каналов установлен инвертор. Напряжение питания на выходные каскады микросхемы поступает отдельно от напряжения питания остальной схемы. Частота работы генератора импульсного напряжения, то есть частота
ШИМ, определяется логическими уровнями на выводах FS1 и FS2 (см. табл. 4).

Таблица 4. Программирование частоты ШИМ

При подаче низкого уровня напряжения на вход плавного выключения SHDN микросхема плавно запирается, ток потребления снижается до 1,5 мкА и менее.

Типовое включение микросхемы MAX4295 изображено на рис. 13.

Рис. 13. Типовое включение микросхемы MAX4295

Рассмотрим назначение деталей этой схемы: C1 — разделительный конденсатор; C2, C3 — конденсаторы
фильтра питания; C4, C5 — конденсаторы фильтра питания выходных каскадов; C6 — конденсатор схемы плавного включения; R1— ограничивающий резистор; R2 — резистор ООС; L1, C7 и L2, C8 — фильтры нижних частот.

Импульсный стабилизатор с регулировкой напряжения (от 1,25 до 28В) и тока (от 0,1 до 8А) на основе микросхемы XL4016.

Импульсный стабилизатор, еще его называют понижающий DC-DC преобразователь XL4016, это малогабаритный, недорогой, высокоэффективный модуль с КПД до 95% на основе которого можно достаточно просто реализовать блок питания с регулировкой напряжения от 1,25 до 28В, а также ограничением (стабилизацией) тока от 0,1 до 8А, что позволяет ему выполнять функции автоматического зарядного устройства для аккумуляторов от самых малых (пальчиковых) до автомобильных. Стоит около 4$. Купить можно здесь.

Вид и назначение выводов и регулировок импульсного стабилизатора с двух сторон:

Характеристики, заявленные на сайте продавца:

1. Входное напряжение – 7-40 Вольт
2. Диапазон регулировки выходного напряжения — 1.25-35 Вольт
3. Максимальный выходной ток — 8 Ампер
4. Диапазон регулировки тока 0,3-8 Ампер
5. Порог выключения индикации заряда — 0.1 от установленного выходного тока (изменяется цвет светодиода на зеленый).
6. Минимальная разница между входным и выходным напряжением — 1 Вольт
7. КПД — до 95%
8. Рабочая частота — 300кГц (хотя в даташит самой XL4016E1 180 кГц)
9. Выходные пульсации напряжения, 50мВ при токе 5 Ампер, входном напряжении 24 и выходном 12 Вольт.
10. Диапазон рабочих температур — от — 40 до + 85.
11. Ток холостого хода — до 20мА
12. Точность поддержания тока — ±1%
13. Точность поддержания напряжения — ±1%
14. Параметры проверены в диапазоне температур 25-60 градусов и изменение составило менее 5% при токе нагрузки 5 Ампер.

Основной элемент стабилизатора – микросхема XL4016E1:

Даташит (основные характеристики) на эту микросхему доступен в интернете. В нем указаны все характеристики микросхемы и приведены типовые схемы включения.

Также в интернете доступно несколько вариантов принципиальных схем этого импульсного стабилизатора (понижающего DC-DC преобразователя XL4016). Наиболее совпадающая с моим экземпляром выглядит так:

Обзоров, информации по эксплуатации и доработке этого импульсного стабилизатора в интернете много. В основном отзывы положительные.

Основные замечания и особенности:

При токах 3-5 Ампер хорошо работает без вентилятора и дополнительных радиаторов. При больших токах желательно вентилятор или дополнительные радиаторы. Резисторы 10кОм для регулировки выходного напряжения и тока как правило выносят на лицевую панель корпуса. Если выпаять многооборотные подстроечные резисторы из платы и установить на переднюю панель корпуса обычные переменные резисторы, то сложно производить точную установку напряжения и тока. Поэтому нужно приобретать многооборотные переменные резисторы или подключать последовательно 10 кОм еще переменные резисторы по 1 кОм для плавной регулировки. Тогда для регулировок будет по 2 резистора, грубая и плавная. Проблема решается полностью. В некоторых отзывах встречаются нарекания на зависимость выходного напряжения от тока нагрузки

Здесь важно, чтобы блок питания от которого питается сам импульсный стабилизатор имел достаточную мощность. Ну и при зарядке аккумуляторов очень критичных к максимальному напряжению на них, например, Li-Ion, контролировать процесс

Нет защиты от переполюсовки входного напряжения. Если часто подключается к различным блокам питания целесообразно на входе поставить диод, например Шоттки, на 10А. Что касается выхода, то при работе переполюсовка для самого стабилизатора не опасна, у него сработает ограничение по току. Но в самой нагрузке, для которой перепутана полярность могут выйти из строя детали, если ограничение по току в стабилизаторе выставлено на большое значение. А вот например, если при отключенном питании стабилизатора будет подключен аккумулятор для зарядки и у него перепутана полярность, то на плате стабилизатора может выйти из строя диод, подключенный к 3 выводу микросхемы XL4016. Так что если заряжаете мощные аккумуляторы, то лучше поставить защитный диод и на выходе.

Ниже на видео показан пример использования этого импульсного стабилизатора в универсальном блоке питания-зарядном:

Источник

Похожие материалы

• Усилитель УНЧ на TDA1558
• УМЗЧ с крайне глубокой ООС
• Транзисторный усилитель мощности для диапазона 144 и 430 МГц
• бестрансформаторный лампово-транзисторный усилитель мощности
• Усовершенствованный бестрансформаторный лампово-транзисторный усилитель мощности
• Ламповый усилитель на EL84
• Двухтактный усилитель на лампах 6П13С
• УКВ (FМ) усилитель мощности 1.5 Вт
• Приемник для охоты на лис на диапазон 80 метров
• Широкополосный реверсивный усилитель

Всего комментариев:

Социальные сети

Календарь
Пн	Вт	Ср	Чт	Пт	Сб	Вс
1	2	3	4	5	6	7
12	13
16
25
30

Статистика

Посешаемость

ТЕГИ

Рекламный блок

Радиолюбитель 2020

Схемы включения операционных усилителей

Виды

Современные производители не перестают радовать как новыми, так и старыми усовершенствованными моделями стабилизаторов. На выбор есть стабилизаторы в разном корпусе, оттенке и цене. Устройства данной серии считаются практичным и бюджетным вариантом. Виды устройств, имеющие фиксированное напряжение, отличаются тем, что есть парочка резисторов, которые могут определить напряжение.

Наиболее распространенными корпусами является SOT-223 и D-PAK (TO252). Множество пользователей делают выбор именно в пользу стабилизаторов с такими корпусами так как они обладают эффективностью и длительным сроком службы.

Описание HP Photosmart C6283

HP Photosmart C6283 «всё в одном» разработан для тех, кто дома и в офисе привык получать качественную и экономичную печать фотографий и текстов, кому необходимо устройство, способное работать в сети и обладающее усовершенствованными функциями управления бумагой для быстрой печати.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Интерфейсы

Интерфейсы:

Ethernet (RJ-45), USB 2.0

Устройство для чтения карт памяти:

есть

Поддержка карт памяти:

Compact Flash, Memory Stick, Memory Stick Duo, MMC, SD, xD-Picture

Прямая печать:

есть

Дополнительная информация

Вес:

10.25 кг

Габариты (ШхВхГ):

446x189x443 мм

Поддержка ОС:

Windows, Mac OS

Потребляемая мощность (при работе):

33 Вт

Потребляемая мощность (в режиме ожидания):

7 Вт

Минимальные системные требования:

Intel Pentium II

Общие характеристики

Область применения:

персональный

Размещение:

настольный

Устройство:

принтер/сканер/копир

Тип печати:

цветная

Технология печати:

термическая струйная

Количество страниц в месяц:

3000

Принтер

Максимальный формат:

A4

Автоматическая двусторонняя печать:

есть

Максимальное разрешение для цветной печати:

4800×1200 dpi

Скорость печати:

34 стр/мин (ч/б А4), 33 стр/мин (цветн. А4)

Печать фотографий:

есть

Печать без полей:

есть

Максимальное разрешение для ч/б печати:

1200×1200 dpi

Время печати 10×15 см (цветн.):

10 с

Копир

Максимальное разрешение копира (ч/б):

1200×1200 dpi

Максимальное разрешение копира (цветн.):

1200×1200 dpi

Скорость копирования:

34 стр/мин (ч/б А4), 33 стр/мин (цветн. А4)

Изменение масштаба:

25-400 %

Шаг масштабирования:

1 %

Максимальное количество копий за цикл:

50

Подача бумаги:

100 лист. (стандартная)

Вывод бумаги:

50 лист. (стандартный)

Расходные материалы

Плотность бумаги:

60-280 г/м2

Печать на::

карточках, пленках, этикетках, фотобумаге, глянцевой бумаге, конвертах, матовой бумаге

Тип картриджа/тонера:

C8721HE (черный), C8719HE (черный, экономичный), C8771HE (голубой), C8772HE (пурпурный), C8773HE (желтый), C8774HE (светло-голубой), C8775HE (светло-пурпурный)

Сканер

Поддержка стандартов:

TWAIN

Глубина цвета:

48 бит

Тип сканера:

планшетный

Максимальный формат оригинала:

A4

Максимальный размер сканирования:

216×297 мм

Разрешение сканера:

4800×4800 dpi

Разрешение сканера (улучшенное):

19200×19200 dpi

Оттенки серого:

256

Основные технические характеристики

Тип продукта
Тип МФУ	принтер/сканер
Область применения	для дома и офиса
Система печати
Технология печати	термо-струйная печать
Формат бумаги	A4
Максимальная скорость печати (A4)	34 стр/мин (в монохромном режиме)
Максимальная скорость печати (A4)	33 стр/мин (в цвете)
Разрешение печати до	4800 x 1200 dpi
Нагрузка в месяц	3000 страниц
Система сканирования
Тип сканера	планшетный
Буфер памяти
Объём памяти	64 МБ (установлено)
Способы подключения и соединения
Разъемы для подключения	USB 2.0 — Type B, PictBridge (USB) — Type A
Сетевые возможности	Подключение к локальной сети, Подключение к беспроводным сетям WiFi, Беспроводное поключение Bluetooth
Корпус
Встроенные устройства	цветной жидкокристаллический дисплей
Габариты и вес
Ширина	44.7 см
Высота	18.8 см
Глубина	44.2 см

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.

Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Владимир (vladimirm2) Хайфа Список всех статей

Профиль vladimirm2

Живу в Израиле, родом из Одессы, бывший военный психолог, сегодня инженер сетевых компьютерных технологий или просто сисадмин.Лет десять, как увлекся ламповым звуком, в то время построил свой первый усилитель. Полгода выслушивал и настраивал, доволен. С тех пор были построены разные устройства, некоторые из них благодаря материалам и помощи людей этого портала. Нашел на вашем ресурсе много полезной для себя информации.С уважением ко всем! )

Контроллеры заряда и схемы защиты — в чем разница?

Важно понимать, что модуль защиты и контроллеры заряда — это не одно и то же. Да, их функции в некоторой степени пересекаются, но называть встроенный в аккумулятор модуль защиты контроллером заряда было бы ошибкой

Сейчас поясню в чем разница.

Важнейшая роль любого контроллера заряда заключается в реализации правильного профиля заряда (как правило, это CC/CV — постоянный ток/постоянное напряжение). То есть контроллер заряда должен уметь ограничивать ток зарядки на заданном уровне, тем самым контролируя количество «заливаемой» в батарею энергии в единицу времени. Избыток энергии выделяется в виде тепла, поэтому любой контроллер заряда в процессе работы достаточно сильно разогревается.

По этой причине контроллеры заряда никогда не встраивают в аккумулятор (в отличие от плат защиты). Контроллеры просто являются частью правильного зарядного устройства и не более.

Кроме того, ни одна плата защиты (или модуль защиты, называйте как хотите) не способен ограничивать ток заряда. Плата всего лишь контролирует напряжение на самой банке и в случае выхода его за заранее установленные пределы, размыкает выходные ключи, отключая тем самым банку от внешнего мира. Кстати, защита от КЗ тоже работает по такому же принципу — при коротком замыкании напряжение на банке резко просаживается и срабатывает схема защиты от глубокого разряда.

Путаница между схемами защиты литиевых аккумуляторов и контроллеров заряда возникла из-за схожести порога срабатывания (~4.2В). Только в случае с модулем защиты происходит полное отключение банки от внешних клемм, а в случае с контроллером заряда происходит переключение в режим стабилизации напряжения и постепенного снижения зарядного тока.

Усилитель для сабвуфера на основе микросхемы TDA7294

В связи с тем, что сабвуфер воспроизводит низкие частоты, поэтому нам нужен эффективная интегральная микросхема для его построения. Большой популярностью пользуется микросхема TDA7294. На ее основе можно достичь мощности в 100 Вт, однако условием для этого является наличие двухполярного питания 30-35 В.

• Мощность вполне достаточная чтобы раскачать автомобильный сабвуфер, но возникает проблема с питанием, автомобильная электросеть может нам предоставить только однополярную сеть, да и напряжение всего лишь 14 В, чего явно недостаточно.
• Параметры микросхемы УНЧ TDA7294

Параметр	Условия	Минимум	Типовое	Максимум	Единицы
Напряжение питания	±10	±40	В
Диапазон воспроизводимых частот	сигнал 3dbВыходная мощность 1Вт	20-20000	Гц
Долговременная выходная мощность (RMS)	коэф-т гармоник 0,5%:Uп = ± 35 В, Rн = 8 ОмUп = ± 31 В, Rн = 6 ОмUп = ± 27 В, Rн = 4 Ом	606060	707070	Вт
Пиковая музыкальная выходная мощность (RMS), длительность 1 сек.	коэф-т гармоник 10%:Uп = ± 38 В, Rн = 8 ОмUп = ± 33 В, Rн = 6 ОмUп = ± 29 В, Rн = 4 Ом	100100100	Вт
Общие гармонические искажения	Po = 5Вт; 1кГцPo = 0,1-50Вт; 20-20000Гц	0,005	0,1	%
Uп = ± 27 В, Rн = 4 Ом:Po = 5Вт; 1кГцPo = 0,1-50Вт; 20-20000Гц	0,01	0,1	%
Температура срабатывания защиты	145	0C
Ток в режиме покоя	20	30	60	мА
Входное сопротивление	100	кОм
Коэффициент усиления по напряжению	24	30	40	дБ
Пиковое значение выходного тока	10	А
Рабочий диапазон температур		70	0C
Термосопротивление корпуса	1,5	0C/Вт

Поэтому для реализации усилителя будет необходим преобразователь напряжения, который обеспечит нам двухполярное питание и достаточные значения напряжения питания. Способы сборки преобразователя напряжения рассмотрим в следующей статье. Параметры микросхемы TDA7294, приведены в таблице ниже.

Микросхема способна работать продолжительное время на мощности в 70 Вт. В связи с довольно большими значениями мощности, понятно, что микросхеме нужен теплоотвод, устанавливается он в обязательном порядке, желательно также дополнить теплоотвод кулером, для более долгой и надежной работы микросхемы.

Для этих целей можно спокойно использовать кулер и радиатор с любого ПК их параметров достаточно для надежной защиты микросхемы. Схемы усилителей построенные на основе TDA7294, требуют минимум обвесных элементов, найти их легко стоят они копейки, сама микросхема обойдется вам в 150-200 рублей.

1. Напомним, что в случае использования усилителя в автомобиле желательно и даже обязательно обеспечить фильтрацию питающего напряжения микросхемы, порой недостаточно даже простой фильтрации конденсаторами, а необходимо делать LC-фильтр.
2. При построении мостовой схемы на TDA7294 можно «разогнать» мощность до 180-200 Вт, однако явным недостатком в этом случае является фиксированное значение сопротивления колонки, оно должно составлять не менее 8 Ом.
3. Автор; АКА Касьян

Почему SI4734

SI4735 отли­чает­ся от дру­гих упо­мяну­тых чипов тем, что под­держи­вает пат­чи про­шив­ки, а это откры­вает дос­туп к допол­нитель­ным фун­кци­ям. Так, в сети есть патч, который поз­воля­ет при­нимать сиг­налы с SSB-модуля­цией. Что в ней такого, спро­сишь ты? Да в общем, ничего осо­бен­ного, прос­то на ней работа­ют любите­ли в КВ‑диапа­зонах, и их порой инте­рес­но пос­лушать. И это, навер­ное, самый прос­той вари­ант такого при­емни­ка.

Хо­рошо, с SI4735 разоб­рались, а почему в заголов­ке зна­чит­ся SI4734? Дело в том, что все мик­росхе­мы SI473X сов­мести­мы «pin в pin» и отли­чают­ся толь­ко набором фун­кций. Млад­шие модели (SI4730, SI4731) под­держи­вают длин­ные вол­ны и FM, а стар­шие модели (SI4732, SI4735) под­держи­вают еще и корот­кие вол­ны и RDS. SI4734 под­держи­вает КВ, но не уме­ет RDS. Кро­ме все­го про­чего, они здо­рово раз­лича­ются по цене: SI4730 сто­ит при­мер­но 100 руб­лей, SI4734 — 150, SI4735 — поряд­ка 500 руб­лей. Прав­да, все­го год назад они были минимум в три раза дешев­ле, ну да это извес­тная сей­час проб­лема.

Патч офи­циаль­но под­держи­вает толь­ко SI4735, на ней я и хотел экспе­римен­тировать. Но куп­ленный мною экзем­пляр ока­зал­ся нерабо­чим, поэто­му я пос­тавил SI4734-D60, который имел­ся в загаш­нике. А заод­но поп­робовал скор­мить это­му чипу патч, и, к моему удив­лению, он сра­ботал. Так что, если тебе не нужен RDS, мож­но сэконо­мить.

Об­радовав­шись такому успе­ху, я поп­робовал поковы­рять SI4730-D60, тем более что в сети прос­каль­зывала информа­ция, буд­то некото­рые из этих чипов могут работать на КВ. Одна­ко у меня они не зарабо­тали и патч на них тоже не встал. Очень веро­ятно, что патч сра­бота­ет и на SI4732, пос­коль­ку китай­цы час­то добав­ляют эту мик­росхе­му в наборы сво­их при­емни­ков и заяв­ляют о под­дер­жке SSB.

Прошивка

В сети дос­таточ­но руководств по сбор­ке при­емни­ков на SI4735, одна­ко боль­шинс­тво авто­ров дела­ют акцент на схе­мотех­нику и сбор­ку на макете, пос­ле чего туда залива­ют один из вари­антов готовой про­шив­ки. Мы же поп­робу­ем разоб­рать­ся, как написать такую про­шив­ку самос­тоятель­но поч­ти с нуля, поэто­му все нижес­казан­ное дос­таточ­но лег­ко перенес­ти на любой дру­гой мик­рокон­трол­лер, лишь бы у него хва­тало памяти для хра­нения пат­ча.

Итак, что же за зверь SI4734 и с чем его едят? Этот чип управля­ется по шине I2C, и каж­дая посыл­ка пред­став­ляет собой адрес мик­росхе­мы (с битом перек­лючения запись/чте­ние), 1 байт коман­ды и до 7 байт аргу­мен­тов. У каж­дой коман­ды свое количес­тво аргу­мен­тов, впро­чем, даташит говорит, что посыл­ки мож­но сде­лать и фик­сирован­ной дли­ны, если вмес­то неис­поль­зуемых аргу­мен­тов слать . Для наших целей понадо­бит­ся не так мно­го команд, поэто­му мы можем поз­волить себе написать для каж­дой свою фун­кцию. Резуль­татом выпол­нения коман­ды мож­но счи­тать ответ, сос­тоящий из бай­та ста­туса и до 7 байт собс­твен­но отве­та, при­чем и здесь допус­кает­ся уни­фика­ция дли­ны: мож­но читать по 8 байт, все неис­поль­зуемые будут .

Но тут есть нюанс: коман­да выпол­няет­ся не мгно­вен­но, а с задер­жкой, до исте­чения которой мик­росхе­ма будет отве­чать толь­ко нулями. Поэто­му, ког­да нам необ­ходим ответ, мы с некото­рой пери­одич­ностью будем его счи­тывать, пока пер­вый байт отве­та не будет равен , что сви­детель­ству­ет о завер­шении исполне­ния коман­ды. Сле­дом мож­но счи­тать бай­ты отве­та и/или отправ­лять сле­дующую коман­ду.

Для отправ­ки и чте­ния пакетов по I2C мы будем исполь­зовать уже извес­тную нам коман­ду биб­лиоте­ки LibopenCM3 , где  — исполь­зуемая шина I2C (I2C1), а  — семибит­ный адрес . О бите записи/чте­ния за нас позабо­тит­ся биб­лиоте­ка. В ито­ге работа с мик­росхе­мой вкрат­це будет пред­став­лять собой сле­дующую пос­ледова­тель­ность дей­ствий: ини­циали­зация, нас­трой­ка режима работы, нас­трой­ка на нуж­ную час­тоту. Все опи­сан­ное ниже опи­рает­ся на содер­жание докумен­тов AN332 «Si47XX Programming Guide» и AN332SSB.

Инициализация

Преж­де все­го SI4734 нуж­но ини­циали­зиро­вать. Сде­лать это мож­но в одном из трех режимов: AM, FM или SSB. Перед началом ини­циали­зации докумен­тация рекомен­дует выпол­нить сброс. Дела­ется это три­виаль­но: надо ненадол­го под­тянуть к зем­ле REST-пин SI4734. Для задер­жки исполь­зует­ся совер­шенно ленивая фун­кция, бла­го точ­ность тут не име­ет осо­бого зна­чения.

Для ини­циали­зации исполь­зует­ся коман­да , которая тре­бует два парамет­ра. Пер­вый вклю­чает так­тирова­ние и опре­деля­ет режим работы, а вто­рой нас­тра­ивает ауди­овы­ходы. Мы исполь­зуем часовой кварц и ана­лого­вые выходы, поэто­му для FМ при­меня­ются парамет­ры , , а для АM — , . Пос­ле отправ­ки коман­ды, опра­шивая чип, дожида­емся отве­та . Обыч­но на это ухо­дит один‑два зап­роса.

В ответ на коман­ду чип может выдать еще 8 байт, которые даташит рекомен­дует про­верять, одна­ко на это мож­но забить и даже их не счи­тывать. На дан­ном эта­пе уже мож­но про­верить качес­тво работы мик­росхе­мы: исправ­ная вер­нет ответ и запус­тит квар­цевый генера­тор, что про­веря­ется осциллог­рафом. Если коман­ды отправ­лены вер­но, а генера­тор не запус­тился, то, веро­ятно, чип битый.

Аналоги

Аналогами LM358 можно считать микросхемы в которых указываются идентичные характеристики. К таким относятся: LM158, LM258, LM2904, LM2409. Эти микросхемы незначительно отличаются от описываемой своими тепловыми параметрами и подойдут в качестве замены для большинства проектов.

Для ее замены можно использовать: GL 358, NE 532, OP 04, OP 221, OP 290, OP 295, OPA 2237, TA7 5358-P, UPC 358C, AN 6561, CA 358E, HA 17904. Отечественные аналоги lm358: КР 1401УД5, КР 1053УД2, КР 1040УД1.

Для замены также может подойти аналог по электрическим параметрам, но уже c четырьмя ОУ в одной микросхеме — LM324.

Схемы включения микросхемы 7375

Схема усилителя звука на микросхеме с печатной платой

Исходная схема:

Конечная схема:

И стерео вариант тоже приведем, на всякий случай:

Начнем с преобразования усилителя. Для этого снимаем конденсаторы C19 и C20, чтобы разорвать цепь сигнала. Затем соединяем контактные площадки после них, которые соединены с ножками 4 и 5 интегрированного усилителя мощности с его ножками 11 и 12. Таким образом подаем одинаковый сигнал на все 4 усилителя TDA7375, что позволяет им работать в мостовом включении. Затем мы удаляем электролитические конденсаторы C23 и C24, отсекающие постоянное напряжение, которые не нужны при работе второй пары каналов в мосте, и заменяем их перемычками для проводов, чтобы на крайних проводах разъема CON1-1 получался мостовой выход второго канала.

Средний кабель должен быть удален, а крайний обрезан на плате под разъемы RCA, предназначенные для подключения сателлитов. Подключаем динамики к этим крайним проводам разъема CON1-1 и разъемам заводского сабвуфера. Вот как должна выглядеть плата после доработки:

В случае эффекта подавления низких частот меняем провода одного динамика с другим, например, подключенного к CON1-1, чтобы оба динамика играли в согласованной фазе. Это можно проверить подав синусоидальный НЧ сигнал на вход усилителя, оба должны при правильном подключении дергаться в одном направлении.

Кроме того, также можем использовать усилитель на TDA7375 в автомобиле. Просто подключите источник питания или аккумулятор 12 В к разъему CON2. Оставляя диоды D1, D2, D3 и D4, схема устойчива к обратной полярности источника питания, однако при этом на диодах происходит падение напряжения и потеря мощности. Чтобы избежать этого удалите диоды либо подключите источник питания параллельно фильтрующему конденсатору C33, не забывая использовать предохранитель, либо используйте разъем CON2 и замените диоды D2 и D4 на перемычки для проводов и подключите источник питания в соответствии с полярностью, отмеченной на фотографии платы, к разъему CON2.

А ещё можете переделать этот УНЧ в стерео-усилитель в режиме двойного моста, удалив электролитические конденсаторы C23 и C24, заменив их перемычками, вынув конденсатор C28, не заменяя его перемычкой, а затем соедините ножки 4 и 5 с колодкой конденсатора C19 ближе к встроенному усилителю мощности и ножкам 11 и 12 с аналогичной конденсаторной площадкой C20.

Недавно была сделана аналогичная модификация на основе сдвоенной микросхемы TDA7378, и пока она работает в автомобиле без проблем. Скачать плату и даташит к TDA7375

Активная акустическая система

Рейтинг:   / 5

Подробности

Категория: УМЗЧ на микросхемах

Опубликовано: 08.06.2018 07:15

Просмотров: 1935

Всем хороши мини музыкальные центры, — и широкий набор функциональных возможностей, и неплохие характеристики, мало места занимают в квартире Одно плохо, — выходная мощность невысокая, обычно не более 5-10W. Конечно, можно купить более мощный аппарат, но музыкальный центр с выходной мощностью около 100W стоит на порядок дороже. А это существенно для кармана многих наших граждан. Но не беда, — если в вашем распоряжении есть старые колонки типа S90 (или аналогичные), то используя недорогие микросхемы TDA7294 и AN6884 можно сделать из них хорошие активные акустические системы максимальной мощностью 100W, которые, при необходимости громкого воспроизведения, подключать на выход музыкального центра вместо его пассивных АС.

Конструкция и детали

Все детали усилителя кроме XS1, XS2, R16, SA1, HL1, ВА1 могут быть установлены на монтажной плате размерами 70×55 мм монтаж двусторонний навесной (см. фото в начале статьи).Микросхема LA4285 установлена на алюминиевый теплоотвод с площадью охлаждающей поверхности 30 см2. Вместо такой микросхемы можно установить LA4287, рассчитанную на максимальную выходную мощность 6 Вт, номинальное напряжение питания 20 В. Вместо сдвоенного малошумящего операционного усилителя

DBL358 можно установить TL072, LM356N, LM158, LM258, DBL358, RC4558, RM4558, RV4558, КА4558 и другие аналогичные импортные сдвоенные ОУ из серий ****58. Для удобства ручного монтажа предпочтительнее использовать микросхему в корпусе DIP-8. На место интегрального стабилизатора напряжения KIA78L08 можно установить любую из серий 78L08 в корпусе ТО-92.Переменный резистор малогабаритный импортный или отечественный типов СПЗ-4, СП4-1, также можно использовать переменный резистор сопротивлением 4.7… 100 кОм регулятора громкости из состава модернизируемого аппарата.

Подстроечные резисторы импортные малогабаритные, подойдут РП-63М, СП5-16ВА, вместо подстроечных можно установить постоянные резисторы, подобрав их сопротивление таким образом, чтобы как можно больший участок поворота оси R16 участвовал в управлении громкостью. Остальные резисторы типов С1 -4, С1 -14, С2-14, С2-23, МОН, МЛТ, РПМ и другие общего применения.

Конденсаторы С2, СЗ керамические К10-17, К10-50 или аналоги. Остальные неполярные конденсаторы малогабаритные керамические или плёночные. Оксидные конденсаторы К50-35, К50-68, К53-19 или аналоги. Конденсаторы С6, С7, С10, С11, С19 должны быть установлены как можно ближе к выводам питания соответствующих микросхем. Вместо светодиода L-934SRD/H красного цвета свечения, диаметр линзы 3 мм, можно установить любой из серий АЛ336, КИПД21, КИПД66, L-63, RL34. Вместо стабилитрона TZMC-5V1 может работать 1N4733A, BZV55C-5V1, КС407Г, 2С151Т1.

Динамическая головка может быть с сопротивлением катушки 8 Ом и мощностью от 5 Вт, например: YDT613-100AP – 15 Вт. АА96-04765А – 10 Вт, 15S11В – 15 Вт, 120-C77G – 10 Вт, VA3002C – 7 Вт, или 16 Ом и мощностью от 3 Вт, например: R206ST – 3 Вт, CZC04101А – 3 Вт. Подойдёт и штатная широкополосная динамическая головка из модернизируемого аппарата, если её долговременная мощность не меньше выдаваемой УМЗЧ. SA1 любой конструкции с фиксацией положения, например, ПКн-61.

Если в модернизируемом устройстве, штатный УМЗЧ которого собран, например, на интегральной микросхеме К174УН4А, Б, будет заменяться на собранный по схеме приведенной на рисунке, то вместо питания стабилизированным напряжением 6… 10 В новый УМЗЧ можно питать нестабилизированным 10…21 В, что повысит выходную мощность и качество звучания.

Не во всех случаях доработок может потребоваться изготавливать предварительный УЗЧ на микросхеме DA2. Для уменьшения усиления DA3 можно между выводом 7 и «+» С12 установить резистор сопротивлением несколько десятков…сотен Ом.

Поскольку микросхемы типа LA4285 имеют относительно большой ток покоя, применять их в устройствах с автономным питанием нежелательно. Так в радиоприёмнике «Украина-201» УМЗЧ изготовлен на гибридной микросхеме К2УС371 (К237УН1) и германиевых транзисторах МП35, МП39, ГТ404, ГТ402. Если предусмотреть питание радиоприёмника от внешнего адаптера, то вместо штатного усилителя можно смонтировать УМЗЧ на микросхеме LA4285.

При этом, узел УМЗЧ будет питаться напряжением 10… 16 В от внешнего блока питания, а остальные узлы радиоприемника можно запитать напряжением 8 В от стабилизатора напряжении DA1. Второй вход УМЗЧ можно задействовать для подачи на него сигналов от внешнего источника, например, от МР-3 проигрывателя, мобильного телефонного аппарата.
Учитывайте, что отпечатанная в типографии и распространённая в сети Интернет принципиальная схема радиоприёмника «Украина-201» содержит ошибки.

Активная АС в абонентском громкоговорителе

Рейтинг:   / 5

Подробности

Категория: УМЗЧ на микросхемах

Опубликовано: 06.02.2019 12:34

Просмотров: 1487

А. Бутов, с. Курба Ярославской обл. прошлом веке большинство советских семей часто пользовались услугами проводного радиовещания, для которого отечественная промышленность выпускала абонентские одно-и трёхпрограммные громкоговорители. В настоящее время такой способ передачи программ постепенно прекращает своё существование. Ставшие ненужными абонентские громкоговорители можно переоборудовать для других целей. В наличии оказался произведённый в 1971 г. однопрограммный абонентский громкоговоритель ГА-III «Этюд» (ГОСТ 5961-66), предназначенный для проводной радиосети напряжением 30 В. У громкоговорителя был целый пластмассовый корпус размерами 242x137x72 мм, динамическая головка неисправна, отсутствовали регулятор громкости и трансформатор. На основе уцелевшего корпуса было решено изготовить активную акустическую систему, совмещённую с зарядно-питающим устройством для мобильных устройств. Схема устройства показана на рис.1
