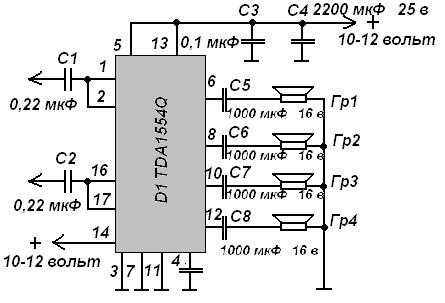

Усилитель на микросхеме tda 1554q, 1555q, 1558q

Инструкция по изготовлению

Усилитель для сабвуфера своими руками можно собирать после подготовки всех основных элементов. Девайс на 12 вольт можно без проблем собрать путем соединения всех компонентов и размещения их в корпусе. Благодаря напряжению устройства преобразования (трансформатора), на корпусе прибора можно поставить небольшой по размерам вентилятор. Благодаря ему в системе будет обеспечена циркуляция воздушного потока, что позволит охлаждать схемы и защитить их от перегрева, соответственно — преждевременного выхода из строя.

При подключении блоком необходимо использовать провода в кембриках. Если провода будут соприкасаться друг с другом, это может привести не только к образованию короткого замыкания, но и к перегоранию составляющих элементов в принципе. Блоки должны быть установлены в корпусе таким образом, чтобы между этими компонентами мог беспрепятственно циркулировать воздушный поток. Схему необходимо максимально прочно зафиксировать, в противном случае сделанный усилитель на 12 вольт будет дребезжать во время езды и при работе саба.

Детали

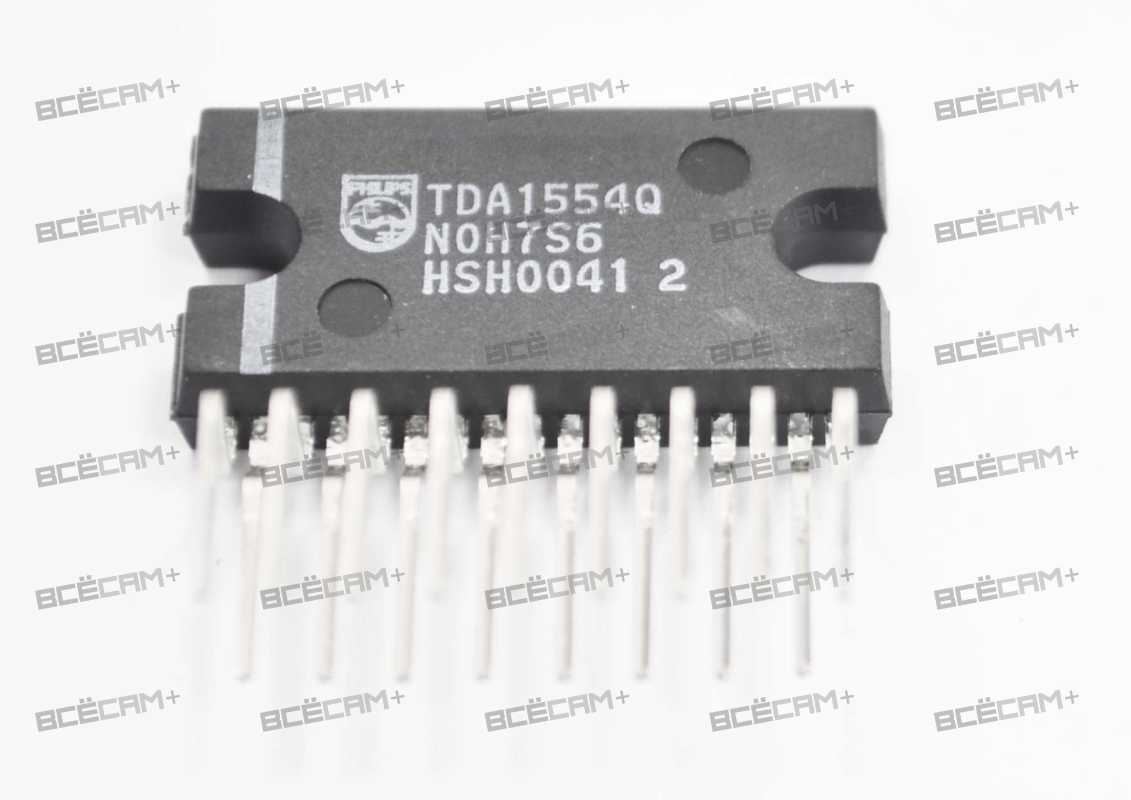

Микросхема Philips TDA 1557Q или 1553Q. TDA 1553Q — то же самое, что и 1557Q, только не будет «щелчка» при включении усилителя.
Два переменных резистора по 100КОм для регулировки громкости.
Три конденсатора по 0.1мкФ 25В.

Все это продается на радиорынках и в специализированных магазинах. Хотя можно купить только микросхему, обойтись без гнезд, а все остальное попытаться выдрать из старого телевизора.

Радиатор к микросхеме — пластина из меди или алюминия толщиной 2-5 мм, для теплоотвода. Площадь поверхности порядка 300 квадратных сантиметров, хотя можно, конечно, и больше. Радиатор можно найти в своем хозяйстве или отпилить у соседа :). Не хозяйство, радиатор =).

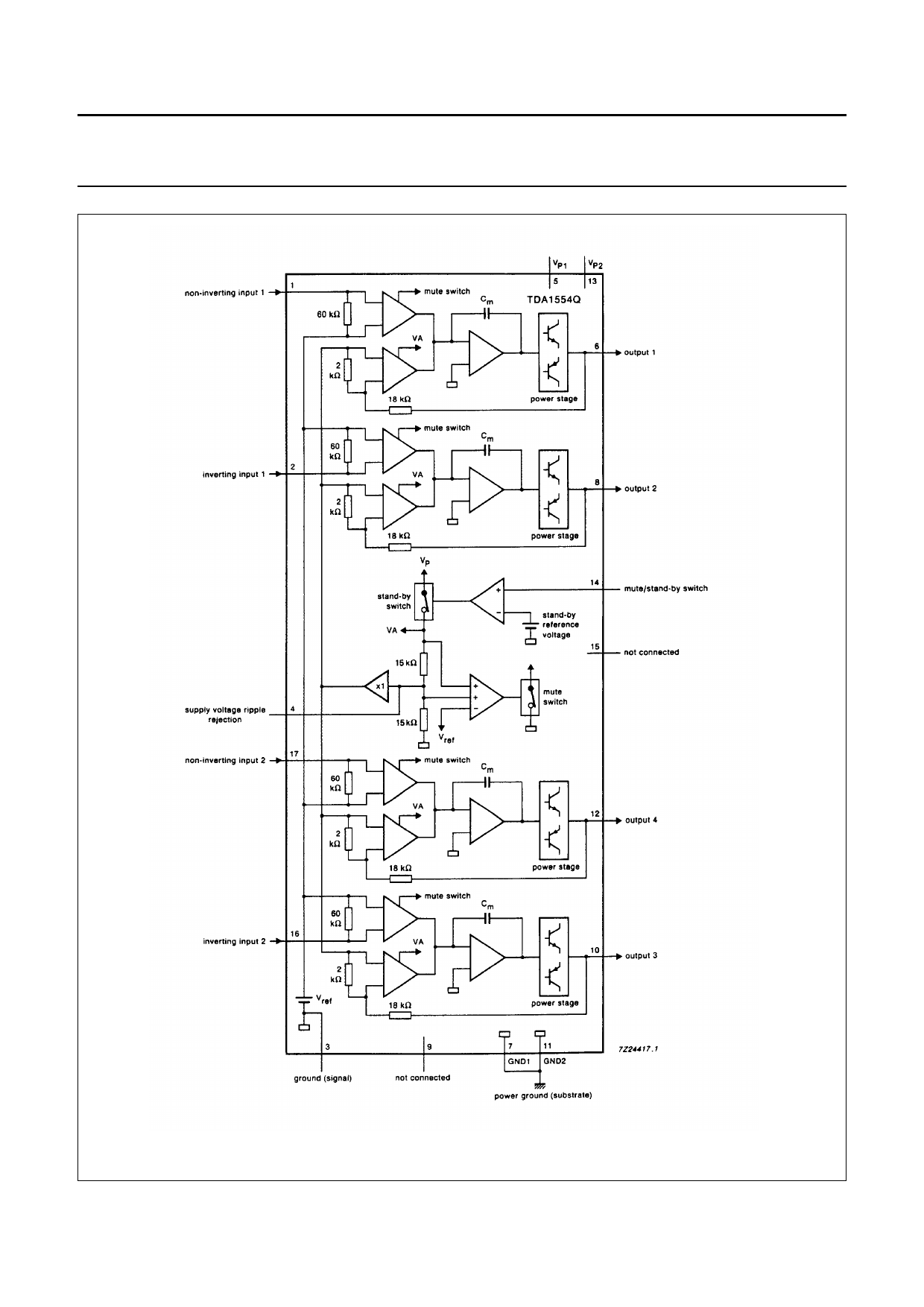

Структурная схема микросхемы TDA1557Q

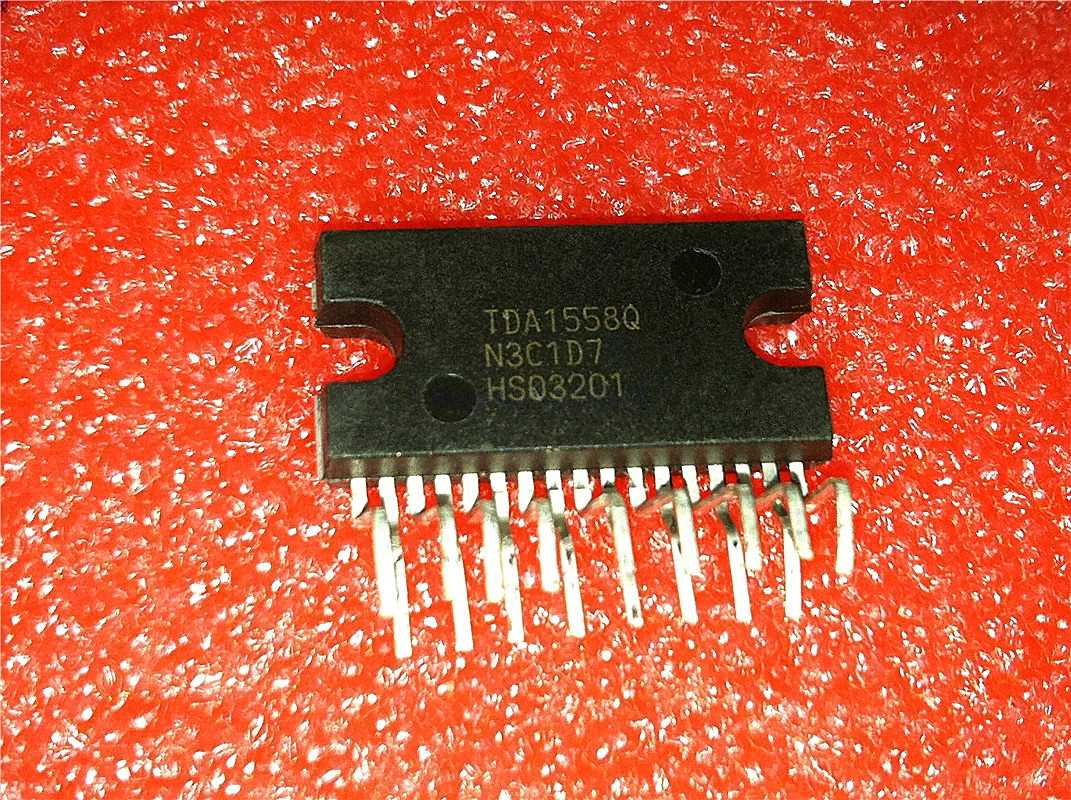

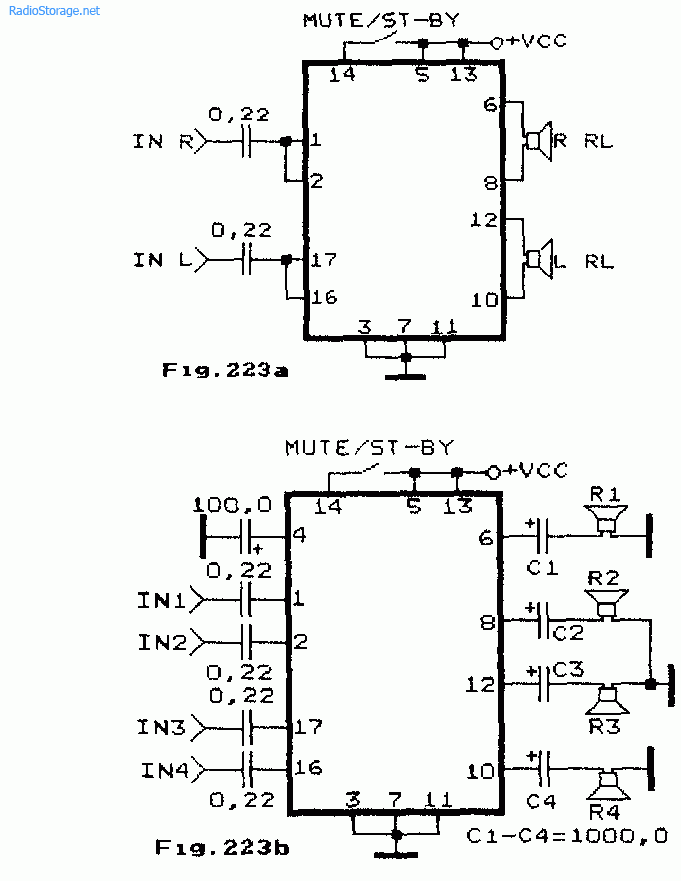

Монтаж усилителя на TDA 1558Q

Если сборку можно производить навесным монтажом без применения печатной платы, то сначала у микросхемы надо удалить не используемые выводы 4, 9 и 15. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля».
К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания.
Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу.
Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу.
Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ.

Варианты собранных усилителей

Микросхемы имеют довольно высокую выходную мощность (около 22Вт х 2) и для её охлаждения понадобится радиатор, площадью не менее 100кв см. Можно применить радиатор от процессора.

Прежде чем подавать питание, внимательно проверьте правильность монтажа.
На входе усилителя надо поставить сдвоенный переменный резистор 47-100 кОм для регулировки громкости.

Вышеизложенные схемы для начинающих радиолюбителей, вполне лёгкие в сборке и не нуждаются в настройке. Собраны на дешёвых деталях, которые можно купить в любом радиомагазине. Детали можно также найти в автомагнитолах.

Доработка усилителя «Радиотехника У-101-стерео»

У многих со времен СССР остались усилители мощности «Радиотехника У-101-стерео». В статье, ниже рассмотрены его схема, характеристики и доработки.

МЗЧ с малыми нелинейными искажениями

Основные технические характеристики:

Номинальная выходная мощность на нагрузке 8 Ом, Вт … 25
Коэффициент гармоник, %, не более ……………….. 0,003
Скорость нарастания выходного напряжения , В/мкс …. не менее 40
Номинальное входное напряжение, В ……………….. 0,7 Подробнее…

Активная акустическая система.

Всем хороши минимузыкальные центры, и широкий набор функциональных возможностей, и неплохие характеристики, мало места занимают в квартире. Одно плохо, — выходная мощность невысокая, обычно не более 5-10W. Конечно, можно купить более мощный аппарат, но музыкальный центр с выходной мощностью около 100W стоит на порядок дороже. А это существенно для кармана многих наших граждан. Подробнее…

Аннтенные усилители — SWA

В публикуемой здесь статье наш постоянный автор анализирует схемотехнику антенных усилителей польского производства и обосновывает свой осознанный подход к их выбору с точки зрения коэффициентов шума и усиления.

Он также дает рекомендации по ремонту таких устройств, довольно часто выходящих из строя от грозовых разрядов, и устранению самовозбуждения.

Это позволит, надеемся, многим радиолюбителям не только выбрать необходимый усилитель, но и улучшить его работу. Подробнее…

Популярность: 55 904 просм.

↑ Принципиальная схема усилителя

Тестовая схема включения микросхем из даташита практически пригодна для «боевого» применения (рис. 1).

Рис. 1.

Схема включения микросхем при питании от двухполярного источника

В реальной схеме (рис.2) воспользуемся рекомендациями, изложенными в публикации .

Рис. 2.

Принципиальная схема усилителя

Коэффициент усиления

с замкнутой петлей ООС KU=1+R7/R5=1+R8/R6=33,26 (30,4 дБ).

Выходная мощность определяется типом примененной микросхемы и сопротивлением нагрузки (см. табл. 1).

Управление микросхемой осуществляется подачей соответствующих напряжений на вывод 5 (Mute/Stand-by) микросхемы DA1.

Рабочий режим Play реализуется при напряжении, меньшем чем +Uп-6. Например, для напряжения питания ±20 В режим Play обеспечивается при напряжении на выводе 5 микросхемы от 0 до 14 В.

Для режима отключения звука Mute достаточно подать напряжение в диапазоне от +Uп-6 до +Uп-2,5 (от 14 В до 17,5 В).

Микросхема входит в режим ожидания (Stand-by) при напряжении, большем чем +Uп-2,5 (в нашем примере от 17,5 В до 20 В).

Схема управления на транзисторе VT1 необходима для развития, при реализации микропроцессорного управления. Для постоянно включенной микросхемы (режим Play) вполне достаточно соединить вывод 5 микросхемы с общим проводом.

В зависимости от положения джамперов P1 и P2 схема управления обеспечивает напряжение на выводе 5, равное 11,5 В в режиме Play; 16,1 В в режиме Mute и около 20 В в режиме Stand-by.

Для снижения электролитических искажений емкость конденсаторов С1, С2 увеличена в два раза по сравнению с типовой схемой включения.

Для подавления радиочастотных помех добавлены входные пассивные ФНЧ R3, C3 и R4, C4.

В целях предотвращения самовозбуждения УМЗЧ на комплексной нагрузке и без нее, включены цепи Зобеля R9, C9 и R10, C10.

Инструменты и материалы

Внутренняя схема усилка

Если вы решили оборудовать свой автомобиль качественной магнитолой на 12 вольт, для обеспечения хорошего звучания потребуется сабвуфер и усилитель.

Для изготовления усилителя в машину вам потребуется подготовить несколько элементов, в частности, речь идет о четырех устройствах:

блок усилителя импульсов;
устройство обработки импульса;
преобразователь напряжения от 12 вольт до 40;
устройство выпрямителя и коммутации.

Чтобы сделать автомобильный усилитель, эти блоки можно соорудить своими руками или приобрести уже готовые. Второй вариант будет более актуальным для тех, кто желает сэкономить время. Рассмотрим все эти элементы по порядку.

Блок усилителя низких частот представляет собой плату типа TDA 7294 — такой вариант будет наиболее оптимальным для усилка к автомагнитоле на 12 В. Цена на такой девайс в среднем составляет около 200 рублей. Следует отметить, что технические особенности схемы дают возможность ей хорошо выполнять свои функции, в частности, на выходе схема может выдавать до 100 Ватт мощности. Учтите, что эта схема является одноканальной, но и этот нюанс можно преодолеть.

Схема для изготовления девайса

Выходные транзисторы должны быть обеспечены охлаждением, чтобы сделать это, элементы можно загнуть к плате, при этом их контакты должны быть расположены вверх. После этого на контактные поверхности необходимо нанести термопасту и положить диэлектрическую пленку, а уже потом поверх монтируются радиаторы. Благодаря этому вы сможете немного уменьшить габариты последних и в целом сэкономить место в корпусе.

Поскольку установка сабвуфера подразумевает использование усилителя для авто, из поступающего импульса нужно будет выделить именно низкий диапазон частот. Сама по себе используемая схема является одноканальной, так что на входе в устройство обработки импульса необходимо поставить сумматор каналов. Это позволит преобразовать двухканальный импульс в одноканальный.

Усилитель для сабвуфера в машину подразумевает использование устройства преобразования напряжения или трансформатора от 12 до 40 вольт. Для этой цели можно использовать схему TL-494. В принципе, в продаже можно найти и другие варианты, но этот оптимально подойдет для тех автовладельцев, у которых нет опыта в изготовлении усилков. Тем более, что эта схема отлично подходит для сабвуфера и усилителя на 12 вольт по техническим параметрам — она позволяет обеспечить наиболее мощный импульс.

Схема самодельного устройства

Что касается устройства выпрямления и коммутации, то этот девайс состоит из нескольких компонентов:

Устройство коммутации, необходимое для оповещения водителя о готовности или неготовности усилка к работе. Оповещение осуществляется благодаря двум диодам — красному и зеленому.
Устройство выпрямителя. Этот девайс необходим для стабилизации импульсов, которые передаются на основной блок управления.

Перед тем, как сделать усилитель для сабвуфера на 12 вольт, необходимо подготовить один из основных компонентов устройства — корпус. Разумеется, этот элемент нужен, иначе куда производить установку схемы? Как вариант, корпус можно соорудить своими руками из фанеры или приобрести готовый, все зависит только от ваших возможностей и предпочтений. Например, подключение усилителя может осуществляться в корпус от DVD-проигрывателя. Такой девайс имеет небольшие размеры, обычно стильный дизайн, а его разъемы при необходимости можно переделать для подключения к автосабвуферам.

Более оптимальным вариантом будет использование алюминиевого и, что самое главное — целого корпуса, который также может выполнять функцию радиатора. Как известно, во время работы схемы нагреваются, в результате чего при использовании деревянного корпуса при изготовлении придется продумывать систему охлаждения. Причем эта система должна быть наиболее качественной. Более того, в некоторых случаях необходимо даже делать активное охлаждение. Поэтому использование алюминиевого корпуса является наиболее оптимальным вариантом (автор видео — AKA KASYAN).

Усилитель на микросхеме TDA1558Q

Рейтинг: / 5

Подробности: Категория: УМЗЧ на микросхемах; Опубликовано: 19.03.2017 15:35; Просмотров: 5705

Этот усилитель имеет выходную мощность 2 х 22 ватта и достаточно прост для повторения начинающими радиолюбителями. Для его сборки понадобится всего шесть деталей. Вот их список: 1. Микросхема — TDA1558Q 2. Конденсатор 0.22 мкФ 3. Конденсатор 0.33 мкФ – 2 штуки 4. Электролитический конденсатор 2200-6800 мкФ на 16-25 вольт 5. Электролитический конденсатор 100-1000 мкФ на 16 вольт Микросхема имеет довольно высокую выходную мощность и для её охлаждения понадобится радиатор. Можно применить радиатор от процессора.

Всю сборку можно произвести навесным монтажом без применения печатной платы. Сначала у микросхемы надо удалить выводы 4, 9 и 15. Они не используются. Отсчёт выводов идёт слева направо, если держать её выводами к себе и маркировкой вверх. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля». К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания. Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу. Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу. Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ. Прежде чем подавать питание, внимательно проверьте правильность монтажа. На входе усилителя надо поставить сдвоенный переменный резистор 100 килоом для регулировки громкости.

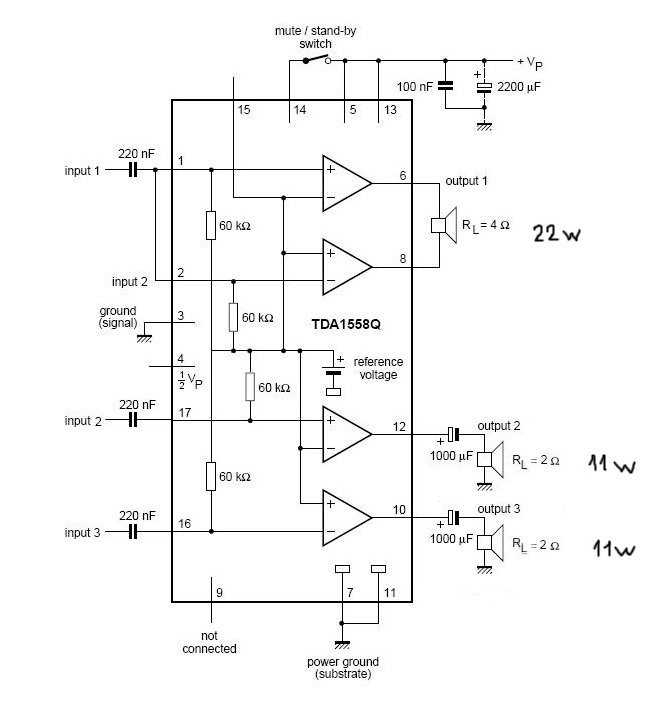

Рис1.Схема усилителя Основные характеристики: Напряжение питания_______10-18 В Полоса частот____________20-20000 кГц Входное наряжение________0,05 В Сопротивление нагрузки____4 Ом Выходная мощность_______2x22 Вт Коэффициент гармоник_____0,1 %

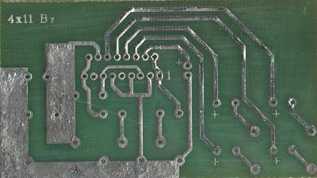

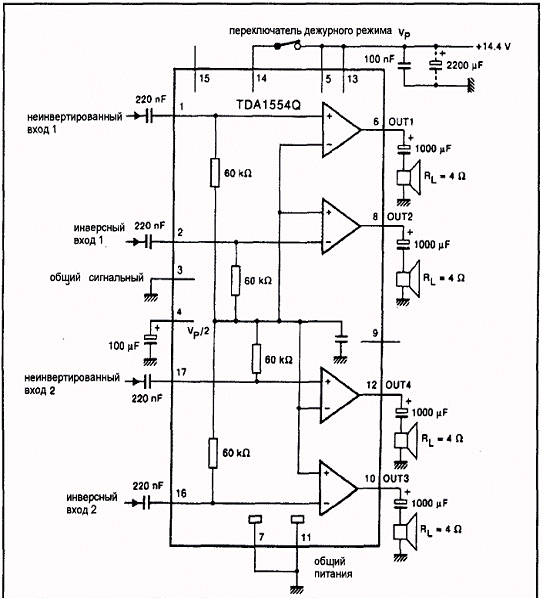

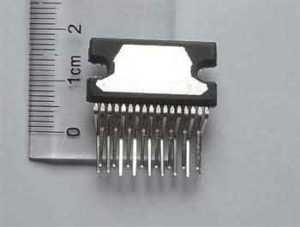

Фото 1. Усилитель 2х22Вт Фото 2. Вид печатной платы. фото 4 Общий вид. Рис2. Микросхема — TDA1558Q Назначение выводов микросхемы TDA1555Q:

1____Вход усилителя 1 2____Инверсный вход усилителя 2 3____Общий (сигнальный) 4____Конденсатор фильтра внутреннего напряжения Б____Напряжение питания б____Выход усилителя 1 7____Общий 8____Выход усилителя 2 9____Не используется 10___Выход усилителя 3 11___Общий 12___Выход усилителя 4 13___Напряжение питания 14___Напряжение управления включением и блокировкой микросхемы 15___Не используется (выход детектора искажения) 16___Инверсный вход усилителя 3 17___Вход усилителя 4

Оставлять комментарии могут только зарегистрированные пользователи

Проверка работоспособности

Как сделать усилитель для сабвуфера мы разобрались, осталось проверить его работоспособность. Это можно сделать в домашних условиях, но ни в коем случае нельзя пренебрегать правилами безопасности, иначе можно получить удар током или испортить устройство. Тестирование проходит следующим образом: усилитель запитывают через аккумулятор и подключают колонку с сопротивлением в 20 Ом. На усилитель подается нагрузка и проверяется мощность.

Если нет начальных знаний радиоэлектроники, лучше проверить работоспособность, вмонтировав усилитель в акустическую систему. Перед этим производится настройка магнитолы. Если после установки усилителя в систему, вы получили желаемый звук, значит усилитель собран правильно.

Схема автомобильного усилителя — на микросхеме TDA1560Q

Схема автомобильного усилителя — очень простой в изготовлении усилитель мощности звука для автомобилей, который способен развивать номинальную выходную мощность 30 Вт. Хотя максимальную он может поднять и до 40 Вт на нагрузке 8 Ом. Этот вариант устройства собран в виде моноблока, но в случае надобности создать стереосистему, то можно добавить еще одну идентичную плату усилителя. Рассчитана эта схема прежде всего для усиления мощности выходного звукового сигнала слабых головных устройств, плеера либо мобильного телефона имеющего интегрированный плеер.

Основа усилителя микросхема TDA1560Q

Усилитель собран на основе интегральной микросхеме TDA1560Q, которая была специально разработана для автомобильных систем. В принципе это и есть усилитель гарантирующий увеличение выходной мощности звуковой частоты до 40 Вт на восьми оммах при питающем напряжении 14,5v. Его выходной каскад работает в классе «Н». Микросхема имеет в своем составе защиту выходного тракта от короткого замыкания в акустике, а также защиту от перегрева.

Принцип работы TDA1560Q заключается в том, что при раскачке мощности на выходе до 10 Вт она находится в состоянии класса «В». Затем, при увеличении мощности подключаются цепь конденсаторов С1, С2, тем самым увеличивая питающее напряжение выходного тракта, более чем в полтора раза. Вследствие этого создается возможность раскачать усилитель до максимальной выходной мощности 40 Вт если импеданс составляет 8 Ом.

Принципиальная схема автомобильного усилителя интегрального усилителя получена из соответствующего даташита. Номинальные значения конденсаторов несколько не совпадают с предложенными для увеличения воспроизводимого диапазона в зону низких частот.

Вот так, с помощью одной, но очень хорошей микросхемы и некоторого количества компонентов обвязки, у вас есть возможность собрать неплохой усилитель мощности звука низкой частоты.

Включение усилителя

При подачи на входной коннектор «REMOTE» постоянного напряжения +12v произойдет включение усилителя. В случае задействование плеера, то можно всего лишь установить кнопку переключения в цепь +12v и REMOTE.

Если вы собрали устройство на заведомо проверенных электронных элементах, то при поступлении питающего напряжения на вход цепи REMOTE усилитель стартует и работает без всяких проблем. Главное в процессе сборки соблюдайте полярность электролитических конденсаторов при установке. Кстати, вместо емкостей с номиналом 10000 uF можно ставить 3300 uF. На фото показаны именно эти электролиты.

Если у вас есть возможность подобрать подходящий корпус для усилителя, то это будет конечно проще, а если нет под рукой такового, то придется изготовить самостоятельно. Сложного в этом ничего нет. Я использовал корпус от ненужного BLAUPUNKT. Только изготовил к нему деталь крепления из алюминиевой пяти миллиметровой полоски. Отрезал подходящей длинны полосу и уже на фрезерном станке довел ее до ума.

На следующим этапе сделал плату содержащую клеммные зажимы для комфортного и надежного контакта проводов.

Здесь показан уже собранный усилитель.

Печатная плата:
▼ tda1560

Предыдущая запись Педаль эффектов для электрогитары
Следующая запись Жесткий диск не видим

Усилитель не хочет включаться

Для включения усилителя необходима подача на него определенной мощности, как по уделенным, так и по силовым проводам. Кроме того, нужно отметить, что эти провода, по которым подается мощность, в обязательном порядке должны корректно заземляться. В том случае, если установленный на транспортном средстве усилитель не хочет включаться, тогда нужно в первую очередь, провести диагностику и проверить состояние цепи, по которой на это устройство подается питание.

Сначала рекомендуется проверить напряжение, которое присутствует на удаленном кабеле. Питание, поступающее на этот провод непосредственно от магнитолы, должно составлять 5 В. В том случае, если после сделанных замеров, показатель напряжения на проводе составляет, ниже отметки 5 В, тогда необходимо проверить целостность подключения всех кабелей непосредственно к главному устройству.

Также во время проведения диагностики нужно убедиться в том, что на проводах нет никаких повреждений, в виде надрывов либо нарушения целостности изоляции. Кроме того, при проверке цепи подключения, рекомендуется удостовериться в работоспособности предохранителей, а также целостности контактов.

Затем необходимо провести диагностику основного провода. Показатель рабочего напряжения на нем, при заглушенном ДВС, должен составлять 12В, а при включенном моторе – 14,4В. В том случае, если после проведения диагностики, были обнаружены отклонения в показателях напряжения на основном проводе, тогда следует проверить целостность соединений, а также исправность предохранителей.

Если диагностика кабелей подключения не дала никаких положительных результатов, тогда нужно выполнить проверку эффективности заземления. Если оно слабое, либо заземления вовсе нет, тогда усилитель будет работать со сбоями, либо может попросту не включаться.

В том случае, если после проведения вышеописанных диагностик не было обнаружено никаких нарушений, тогда, скорее всего, из строя вышел сам усилитель. В этом случае устройство придется отдавать на ремонт в мастерскую либо менять на новое.

↑ Усилитель для наушников на микросхеме BA5415A

Микросхема BA5415A попала в список рекомендуемых для использования в усилителе для наушников волей случая. Наш местный поэт и бард Сергей Алексеевич Круговых, окрыленный очередной поездкой в Друкшяй, занимался увековечиванием своих произведений на персональном компьютере, пожаловался мне на отсутствие гнезда для наушников в его компьютерных активных акустических системах.

Кто не в курсе, Друкшяй — живописное место в Белоруссии, куда каждый год, начиная с августа 1967, собираются команды из Таллинна, Риги, Шауляя, Минска, Москвы, Великого Новгорода и других городов. Эти веселые и доброжелательные люди приезжают встретиться и отдохнуть. Традиционным является песенный конкурс «Друкшяйские Зори».

Чтобы не вспугнуть озарение поэта, я немедленно приступил к улучшению его рабочего места: приобрел телефонное гнездо, нашел с десяток резисторов (для подбора в качестве токоограничивающих на выходе усилителя) и подарил ему свои вторые наушники ТДС-5. Результаты модернизации превзошли все ожидания — звук в наушниках оказался на редкость замечательным, поэтому я зарисовал схему в свой блокнот (рис. 4).

Рис. 4. Принципиальная схема стереофонического усилителя для наушников на микросхеме BA5415A

Характеристики усилителя на микросхеме ВА5415А фирмы Rohm:

Выходная мощность: 3 Вт (4 Ом) Чувствительность: 100…150 мВ Входное сопротивление: 47 кОм Диапазон воспроизводимых частот: 20…20000 Гц Сопротивление нагрузки: 3…250 Ом Коэффициент нелинейных искажений: 0,06% Соотношение сигнал/шум: 86 дБ (А) Ток покоя: 30 мА

На входе установлен регулятор громкости — сдвоенный переменный резистор сопротивлением 47 кОм. Коэффициент усиления микросхемы с отрицательной обратной связью может быть выставлен в диапазоне 33…45 дБ изменением резистора R2 (R3) в цепи обратной связи:

Ku=20lg[1+44/(R2(R3))], где R2 (R3) — сопротивление внешнего резистора, кОм.

Позднее, в Интернете я нашел информацию, что микросхема BA5415A (High — output dual power amplifier) применяется в усилителе для наушников ERGO AMP 1 швейцарской компании Precide с внешним источником питания 15…18 В/0,5 А, регулятором громкости 22 кОм, рис. 5. Внешний адаптер содержит силовой трансформатор, а диодный мост и стабилизированный источник питания (микросхема 7812, конденсаторы 5×1000 мкФх25 В = 5000 мкФ) размещены на печатной плате усилителя. Размеры корпуса 20×7х18 см, вес 1,1 кг.

Рис. 5. Внешний вид усилителя для наушников ERGO AMP 1 со снятой крышкой

Усилитель не содержит дефицитных комплектующих, их можно приобрести в магазинах радиотоваров.

Элементная база усилителя для наушников на BA5415A

DA1 — Микросхема BA5415A — 1 шт., R1, R2 — Рез.-0,25-33 кОм — 2 шт., R3…R6 — Рез.-0,25-1,0 кОм — 4 шт., R7, R8 — Рез.-0,5-1,5 Ом — 2 шт., C1, C2 — Конд.10/25V 0511 +105°C — 2 шт., C3…C6 — Конд.100/25V 0812 +105°C — 4 шт., C7, C8 — Конденсатор металлоплёночный К73-17 имп, 0,1 мкФ, 63 В, 10%, POLYESTER BOXED, B32529C0104K000 — 2 шт., C9, C11, C12 — Конд.1000/25V 1021+105°C — 3 шт., C10 — Конд.220/25V 0812 105°C — 1 шт., Вилка 3к. на плату PLS-3 2,54 — 1 шт., Джампер JP-2 для штыревых линеек и соединителей, шаг 2,54 мм — 1 шт., Печатная плата 75×50 мм — 1 шт.

Печатная плата для усилителя (рис. 6) спроектирована на основе Data Sheet микросхемы BA5415A.

Рис. 6. Размещение элементов на печатной плате

Микросхема стереофонического усилителя BA5415A установлена на небольшой пластине — теплоотводе (рис. 7).

Рис. 7. Радиатор микросхемы BA5415A. Материал: дюралюминий толщиной 3…6 мм

Заключение

Монтаж усилителя своими руками имеет массу преимуществ:

Качественный звук.
Высокая выходная мощность.
Достаточно простой процесс сборки.
Экономия средств.

Если вы решили собрать усилитель самостоятельно, отнеситесь к этому серьезно, ознакомьтесь с точным описанием процесса и постарайтесь вникнуть в суть

Важно соблюдать меры безопасности во время работы. Установку каждой детали нужно производить очень внимательно и аккуратно, спешка тут ни к чему, иначе вся работа будет насмарку

Проверяйте все контакты, чтобы не пришлось делать это уже после монтажа в аудиосистему.

Это описание подойдет новичкам, которые никогда не сталкивались с работой с электроникой. Изготовление усилителя своими руками позволит значительно сэкономить на покупке этого дорогостоящего девайса. Правильная сборка может гарантировать надежную работу и качественный звук.
