Условия эксплуатации
Электромагнитный пускатель предназначен для работы при температуре +/-40 градусов Цельсия, со степенью загрязнения окружающей среды в 3 балла и на высоте не более 2 тысяч метров. Нормальное его рабочее положение — крепление на вертикальной плоскости с помощью выводов включающей катушки вверх и вниз винтами или защелкиванием стандартной рейки. Допустимо отклонение от верха в любую сторону.
Обязательное использование с ограничителем напряжения
Эксплуатировать устройство можно только по инструкции. Лишь в таком случае возможно достичь положительного эффекта от взаимодействия с ним и при этом сохранить его работоспособность в момент защиты управляемого электрического двигателя от перегрузки и электрического тока, который появляется в момент обрыва одной фазы.
Вам это будет интересно Установка трёхфазного счетчика
Применение по инструкции
Нормальные схемы электрических соединений объектов электроэнергетики
Информация о материале Категория: Обозначения в электрических схемах. Опубликовано: 13 ноября 2015 Просмотров: 85654
Правила выполнения нормальных схем электрических соединений объектов электроэнергетики, определены двумя стандартами. Это Стандарт Организации ОАО «ФСК ЕЭС» СТО 56947007-25.040.70.101-2011 Раздел 2 и ГОСТ Р 56303-2014.
Несмотря на то, что на данный момент оба стандарта действующие и определяют требования к выполнению одних и тех же типов схем, требования в них, несколько отличаются (вероятно разработчики стандартов не дружат …).
В данном материале, при составлении примеров графических обозначений элементов схем электрических соединений объектов электроэнергетики, за основу взят ГОСТ Р 56303-2014, так как по дате введения в действие он новее.
Если вид графических обозначений, приведенных в примерах стандарта СТО 56947007-25.040.70.101-2011, отличается от аналогичных, приведенных в ГОСТ Р 56303-2014, добавлены соответствующие примечания.
Цветовое исполнение классов напряжения.
| Класс напряжения | ГОСТ Р 56303-2014 | СТО 56947007-25.040.70.101-2011 | ||
| Наименование цвета | Спектр (RGB) | Наименование цвета | Спектр (RGB) | |
| 1150 кВ | сиреневый | 205:138:255 | сиреневый | 205:138:255 |
| 800 кВ | темно синий | 0:0:168 | темно синий | 0:0:200 |
| 750 кВ | темно синий | 0:0:168 | темно синий | 0:0:200 |
| 500 кВ | красный | 213:0:0 | красный | 165:15:10 |
| 400 кВ | оранжевый | 255:100:30 | оранжевый | 240:150:30 |
| 330 кВ | зеленый | 0:170:0 | зеленый | 0:140:0 |
| 220 кВ | желто-зеленый | 181:181:0 | желто-зеленый | 200:200:0 |
| 150 кВ | хаки | 170:150:0 | хаки | 170:150:0 |
| 110 кВ | голубой | 0:153:255 | голубой | 0:180:200 |
| 60 кВ | лиловый | 255:51:204 | — | — |
| 35 кВ | коричневый | 102:51:0 | коричневый | 130:100:50 |
| 20 кВ | ярко-фиолетовый | 160:32:240 | коричневый | 130:100:50 |
| 15 кВ | ярко-фиолетовый | 160:32:240 | — | — |
| 10 кВ | фиолетовый | 102:0:204 | фиолетовый | 100:0:100 |
| 6 кВ | темно-зеленый | 0:102:0 | светло-коричневый | 200:150:100 |
| 3 кВ | темно-зеленый | 0:102:0 | — | — |
| ниже 3 кВ | серый | 127:127:127 | — | — |
| до 1 кВ | — | — | серый | 190:190:190 |
Буквенные обозначения
Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).
| Название элемента электрической схемы | Буквенное обозначение | |
| 1 | Выключатель, контролер, переключатель | В |
| 2 | Электрогенератор | Г |
| 3 | Диод | Д |
| 4 | Выпрямитель | Вп |
| 5 | Звуковая сигнализация (звонок, сирена) | Зв |
| 6 | Кнопка | Кн |
| 7 | Лампа накаливания | Л |
| 8 | Электрический двигатель | М |
| 9 | Предохранитель | Пр |
| 10 | Контактор, магнитный пускатель | К |
| 11 | Реле | Р |
| 12 | Трансформатор (автотрансформатор) | Тр |
| 13 | Штепсельный разъем | Ш |
| 14 | Электромагнит | Эм |
| 15 | Резистор | R |
| 16 | Конденсатор | С |
| 17 | Катушка индуктивности | L |
| 18 | Кнопка управления | Ку |
| 19 | Конечный выключатель | Кв |
| 20 | Дроссель | Др |
| 21 | Телефон | Т |
| 22 | Микрофон | Мк |
| 23 | Громкоговоритель | Гр |
| 24 | Батарея (гальванический элемент) | Б |
| 25 | Главный двигатель | Дг |
| 26 | Двигатель насоса охлаждения | До |
Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами. Есть одна тонкость в обозначении реле
Они бывают разного типа, соответственно маркируются:
Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:
- реле тока — РТ;
- мощности — РМ;
- напряжения — РН;
- времени — РВ;
- сопротивления — РС;
- указательное — РУ;
- промежуточное — РП;
- газовое — РГ;
- с выдержкой времени — РТВ.
В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.
Принципы проектирования однолинейной схемы электроснабжения
При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).
Что должна включать однолинейная схема электроснабжения
На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:
граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;
Отображение зоны балансовой принадлежности на схеме электроснабжения объекта
вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;
- приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
- информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
- длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
- технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
- данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.
Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания
Этапы проектирования
Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.
В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:
- Запрос и получение технических условий;
- Разработка однолинейной схемы электроснабжения на основании полученных документов;
- Согласование разработанной документации в организации, выдавшей технические условия.

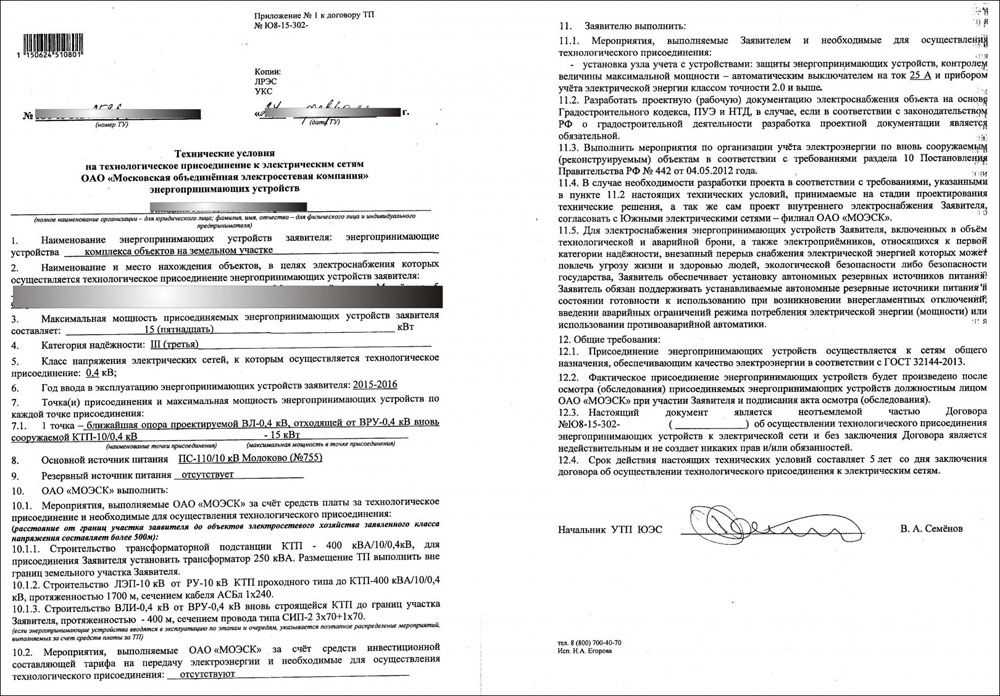

Вариант оформления технических условий на электроснабжение
Правила оформления, требования ГОСТов
При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:
- ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
- ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
- ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
- ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

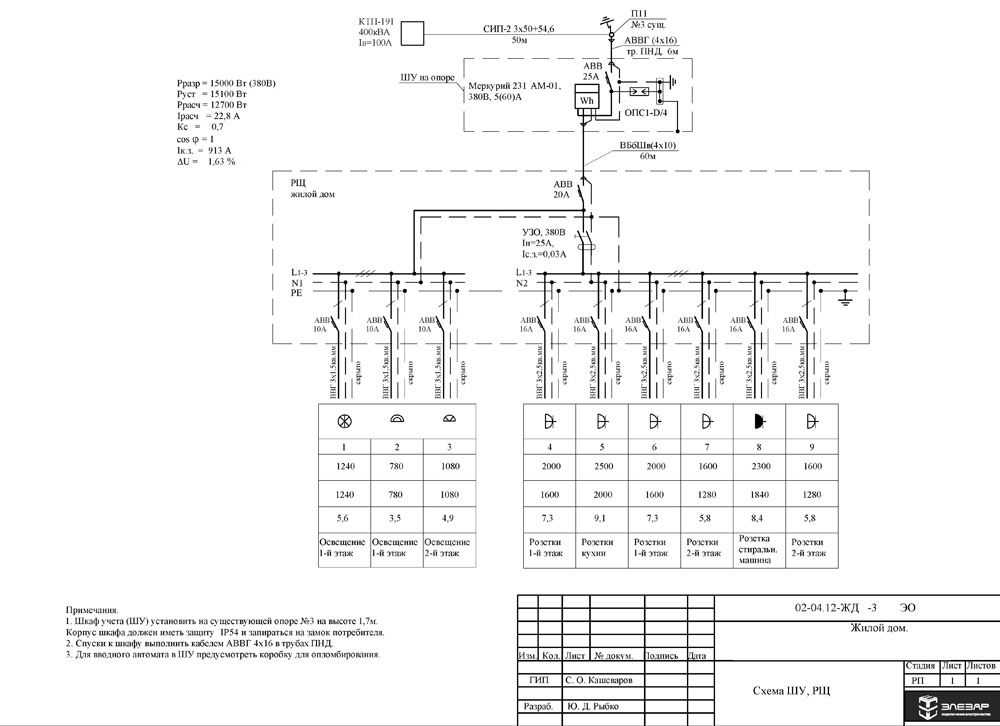

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.
Расчётная однолинейная схема электроснабжения жилого дома
Условные обозначения, используемые при составлении однолинейных схем
Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.
Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так
Приборы электрического освещения изображаются следующим образом
Силовые трансформаторы и трансформаторы тока изображаются так
Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ
Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом
Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так
Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании
Буквенные обозначения на электрических схемах
На электросхемах применяется буквенная аббревиатура на латинице, где виды элементов указывают одной буквой. Многобуквенная кодировка используется для уточнения кода конкретного элемента. Первая буква в таких обозначениях всегда указывает на тип устройства.
Устройства общего назначения имеют код A. К ним относят мазеры усилители различного рода и т.д.
Буквой B на электросхемах выполняют преобразователи неэлектрической величины в электрическую (микрофоны, фотоэлементы, тепловые датчики, пьезоэлементы, датчики давления, датчики скорости, звукосниматели, детекторы).
С – конденсаторы.
Схемы интегральные, микросборки обозначают символом D. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации.
Элементы различного назначения (электрические лампочки, пиропатроны, элементы нагрева) идентифицируют символом E.
Предохранители, разрядники, дискретные элементы защиты по току мгновенного и инерционного действия, по напряжению и др. кодируются буквой F.
G – батареи и другие источники питания.
H – индикаторы и сигнальные элементы (приборы световой, символьной и звуковой сигнализации).
Буквой K обозначают реле на схеме (токовые, электротепловые, указательные) времени и напряжения, магнитные пускатели.
Дроссели и катушки индуктивности имеют обозначение L.
M – буквенное обозначение двигателей постоянного и переменного тока.
Измерительные приборы (измерители импульсов, амперметры, счетчики активной и реактивной электроэнергии, вольтметры, фиксаторы времени, омметры, ваттметры) идентифицируют буквой P, за исключением аббревиатуры PE.
Q – обозначения в электротехнике короткозамыкателей, разъединителей и автоматов в силовых цепях.
На однолинейных схемах резисторы обозначают символом R (шунты, варисторы, терморезисторы, потенциометры).
S – обозначение на схеме автоматических выключателей без контактов силовых цепей, коммутационных устройств (кнопочные выключатели, пакетные переключатели).
T – трансформаторы (тока, напряжения), автотрансформаторы, электромагнитные стабилизаторы.
U – преобразователи (модуляторы и демодуляторы), устройства связи, выпрямители, инверторы, генераторы частоты.
V – полупроводники (диоды, тиристоры, транзисторы), электровакуумные приборы.
Антенны, элементы сверх высоких частот (ответвители, короткозамыкатели, вентили, фазовращатели, трансформаторы) имеют условный символ W.
X – контактные соединения и соединители (гнезда, штыри, токосъемники).
Устройства механические с электромагнитным приводом (электромагниты, тормоза, муфты, электромагнитные плиты и патроны) идентифицируются символом Y.
Z – фильтры, ограничители.
Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно. Буквенные обозначения элементов на зарубежных схемах аналогичны. Для лучшего запоминания каждому специалисту необходима своя таблица электрика, с описаниями именно тех элементов, которые используются в работе.
Графические
Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.
В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:
Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:
Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:
В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:
Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:
Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:
А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:
Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:
В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:
Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):
Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.
Интересное видео по теме:
Символы для чтения принципиальных схем
Символы принципиальных схем напоминают базовые. Чтобы научиться их читать, следует запомнить стандартные значки всех элементов, которые есть в электроустройствах. Основные из них: обозначения букв и цифр, пунктирные, механические и экранированные линии, коаксиальные кабели и другие. В этом списке можно опустить значки для радиоустройств, так как при составлении схемы электросети жилого дома они не столь востребованы.
Примеры обозначений:
- разъемные элементы обозначаются значками Х1 и Х2;
- общепринятые значки для резисторов — R1 (переменный резистор), SA1(выключатель). Так как элементы связаны, между ними проводится пунктир.
- экранирование рисуют штрихпунктирной линией, связывая ее с общим проводом. Это обозначение необходимо, так как многие узлы электроустройств реагируют на магнитное поле.
Для того чтобы грамотно читать принципиальные схемы, необходимо научиться отличать цепи главной схемы от вторичных. В основе главных цепей части, преобразовывающие поток электроэнергии, в основе вторичных узлы мощностью не более 1 киловатта. Они учитывают и измеряют расход электричества и координируют работу электроприборов.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Условное обозначение розетки на схеме
Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.
Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.
Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.
Совет
Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.
План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.
Руководящие документы
Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».
В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.
Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети
Обозначения элементов открытой установки
Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.
Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.
Розетки для скрытой электропроводки
Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.
Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.
Устройства с повышенной защитой от пыли и влаги
Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.
Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).
Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.
Выключатели
Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).
Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.
Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности
Блоки розеток
Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.
Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.
Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:
Буквенные
Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:
- Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
- КУ – кнопка управления.
- КВ – конечный выключатель.
- КК – командо-контроллер.
- ПВ – путевой выключатель.
- ДГ – главный двигатель.
- ДО – двигатель насоса охлаждения.
- ДБХ – двигатель быстрых ходов.
- ДП – двигатель подач.
- ДШ – двигатель шпинделя.
Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:
На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.
Также читают:
Время чтения: 6 минут Нет времени?
В соответствии с «Правилами технической эксплуатации электроустановок потребителей», однолинейная схема электроснабжения − это один из видов исполнительной документации, которая должна быть в наличии у организации и частного лица, эксплуатирующих электросети и оборудование в обязательном порядке. В этой статье редакции HomeMyHome.ru подробно расскажем о том, что представляет собой такая схема, что она должна включать в себя, а также правила её оформления согласно всем нормативным документам.
Однолинейная схема электроснабжения загородного дома
Как изображаются однолинейные схемы?
Однолинейные схемы понадобятся для сборки электрощитов. В их основе — устройство защитного отключения (сокращенно УЗО), контакторы, автоматика, нулевые и земляные шины, и другое оборудование. При работе с такой схемой нужно быть особо внимательным, так как часть символов имеет схожий характер. В пример можно привести катушки реле, для графики которых используется только прямоугольник. Однообразно обозначаются контактор и рубильник, здесь главное заметить один небольшой элемент на стационарном контакте.
При составлении однолинейной схемы важно понимать, что некоторые символы обозначаются несколькими значками: скажем, наличие двух галочек подряд указывает на количество проводов
Обозначения выключателей на схемах
Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.
На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.
Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.
Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.
Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.
На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.
Обозначения выводов
Цель применения выводов в автомобильных системах электрооборудования, перечисленных в DIN 72552, — обеспечение простого и правильного подсоединения проводников к различным устройствам во время ремонта или замены оборудования. Обозначения выводов (табл. «Обозначения выводов» ) не идентифицируют провода, так как с двух концов каждого провода могут быть подключены устройства с разными обозначениями выводов. По этой причине их не нужно наносить на провода.
Дополнительно могут, использоваться обозначения выводов, соответствующие стандартам DIN-VDE для электрического оборудования. Множественные соединители, для которых уже недостаточно количества обозначений выводов по DIN 72552, нумеруются порядковыми номерами или буквами, для которых стандарты не регламентируют распределения функций.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Пример HTML-страницы
