Советские акустические системы: как развивалось производство акустики

Предпосылки для создания и развития советской акустики были еще в довоенное время, но тогда более или менее качественной аппаратуры в стране не было. Сказывался недостаток специалистов, путаница в государственных стандартах и упор на развитие других областей в промышленности. В военное время начались некоторые поползновения в сторону развития радиотехники, и в частности — звуковых систем. Резкий интерес к этому возник из-за новых потребностей — инженеры пытались улучшить системы радиовещания и методы связи в военном деле. Но на рядовых граждан это никак не повлияло.

В 1951 году были приняты новые общегосударственные стандарты в области радиовещания. С этого момента в Советском Союзе плотно занялись разработкой звуковых систем, в том числе для гражданского населения. В качестве идей для новых проектов использовались наработки, созданные во время Великой Отечественной войны. В том числе речь идет о влиянии немецкой промышленности и документации, к которой страна получила доступ в результате победы. Еще большее влияние оказал опыт функционирования существовавшего в Латвии (в свое время входил в немецкий концерн «Telefunken»). На тот момент он был пионером в области аудио- и радиотехники и функционировал за счёт военных заказов.

Лучший завод по производству аудио- и радио-техники в Латвии

В 1965 году выпустили радиолу «Симфония» — первую сконструированную ламповым методом. Ламповая акустика была дорогой и недоступной для широких слоев населения. Ламповая звуковая техника того времени не выделялась и сейчас ею особо не удивишь. Транзисторные магнитофоны — это следующий этап развития аудиотехники в СССР. Такие устройства были во многих домах несмотря на то, что стоили они дорого — полугодовую зарплату рядового рабочего.

В 1970-х годах случился прорыв. Специалисты из прибалтийских республик СССР изучали зарубежные акустические системы и дорабатывали их. После этого начали налаживать массовый выпуск колонок. Если посмотреть модельный ряд того времени, то может показаться, что инженеры просто скопировали западные технологии, но на самом деле это не так, и в колонках советского производства было немало доработок. Те, кто имел возможность сравнить похожие модели из СССР и стран Запада утверждали, что колонки советского производства были выполнены более качественно и имели лучшее звучание. Этот период ознаменовался выходом таких систем как S-90, АС 10МАС-1М, и другими.

Стоит отметить, что колонки 35-AC1 (S-90) стали первой акустической системой в СССР, которые соответствовали качеству Hi-Fi. Иными словами, они были на достаточно хорошем уровне для своего времени и соответствовали международным стандартам. Более того, у советской акустики (не всей, но у большинства) было замечательное качество исполнения — корпус делали из настоящей авиационной фанеры, на материалах не экономили. В поздние годы СССР в акустику даже начали интегрировать платы от ЭВМ, которые выполняли функцию проработки звука и его регулирования.

Колонки 35-AC1 (S-90) — первые акустические системы в СССР соответствующие качеству Hi-Fi

айКолонки, своими руками

22 Октября 2012 йоожик

Внесу свою лепту в психоделический трэш «очумелые ручки». Итак, пятница, срочные дела переделаны, не срочные отложены на следующую неделю. Душа хочет праздника. А какой праздник без музыки? Правильно, ни-ка-кой! Вот только контора, почему-то, не прикупила нам колонок, печалька. Но, наши руки не для скуки!

Для изготовления айКолонок понадобятся:

Колонки звукового оповещения, найдены на складе. Думаю есть у каждого, надо только поискать )))
Коробка бумаги.
Отвертка.
Резачок-с
Скотч!!

Вскрываем коробку и перед нами первая глобальная проблема — коробка забита битком! Динамик не проходит!!

Вариант 1 — вырезать выемку под динамик отверткой и резачком. Но… много грязи.
Вариант 2 — распотрошить коробку.

Безжалосто вытряхиваем всё нутро коробки! Ничего не жалеем!

Далее внимание! Очень сложный процесс — надо попасть одной железкой с крестиком в кучу маленьких. Напоминаю, на дворе пятница…

Открутили? Молодца. Продолжаем упражн… тьфу, конструирование. Переворачиваем сеточку, делаем вырезы под ножками в дне коробки!

Потом прикладываем динамик и обводим его карандашом

Чтобы всё было ровно, это важно!

Потом оооооочень стараемся вырезать кружок отступив от края. Не ну а чо, почти круглое отверстие получилось biggrin.gif

Просовываем ножки решетки в вырезы, смотрим изнутри, умиляемся

Далее очень сложный момент. Нужно собраться! Изнутри пытаемся попасть саморезами в посадочные места на решетке. Получается друшлак, но уже всё равно — цель близка!! Попадаем двумя — остальные два уже сами пойдут

Всё! прикручиваем провода, ставим крышку, закрепляем скотчем. Акустическая система готова.

Но нам нужно СТЕРЕО! Повторяем всё ещё раз… Я так вообще разогнался и сделал три! Вопрос «зачем?» задавать не стоит)) Прикручиваем провода к джеку 3.5 и в комп! Работает без усилка от встроенной звукахи.

Колонки для компьютера из гофрокартона

Колонки для компьютера из гофрокартона своими руками. Ранее уже упоминавшийся на сайте автомобиль еще жив и приносит пользу. Но в силу жизненных обстоятельств на машине давно уже отсутствовала автомагнитола , а встроенные в двери многополосные динамики не использовались и были бесполезны.

Считаю разумным, когда исправная вещь продолжает работать, а не лежать бесполезным грузом. Ради эксперимента решил сконструировать акустические колонки из гофрокартона, сразу оговорюсь, что при этом не преследовалась цель создать супер пупер акустику. Результат получился просто отличный. Колонки из гофрокартона стоят затраченного времени.

Реальный звук и великолепная прочность. Автор делится своими опытом с фото и видео.

Как сделать самодельные стерео колонки своими руками из гофрокартона

Акустическая колонка из гофрокартона своими руками / Проверено — РАБОТАЕТ!

За основу стерео колонок взяты две картонные коробки подходящего размера. Для придания коробке жесткости и формирования акустического ящика для тяжелого динамика коробка должна быть усилена.

Усиление колонки осуществлялось проклейкой клеем ПВА существующих соединений, вставкой своими руками в пустоты кусочков гофрокартона и приклеиванием целых дополнительных кусков. Реально получается прочная сендвич конструкция.

Куски гофрокартона, как и при изготовлении самодельного ящика для инструментов вырезались канцелярским ножом. Работа проходила неспешно с хорошим высушиванием каждого приклеенного элемента. В качестве грузов для приклеивания использовались подручные предметы, например, книги.

В итоге боковые стенки стали трехслойные, а фронтальная поверхность четырехслойная. Коробка стала жесткой, но осталась очень легкой. Смотрите фото и видео.

Неиспользуемые динамикиАвтомобильные динамикиЭтикетка коробкиКартонная коробкаЭлементы коробки склееныПустоты заполнены картономЛисты усиленияВклеены боковые листыВклеены торцевые листы

Для установки автомобильного динамика на лицевой поверхности рисуется своими руками круг при помощи циркуля или круглой емкости подходящего диаметра. Отверстие можно вырезать электролобзиком или ножом. Примеряем акустическую головку и отмечаем четыре крепежных отверстия.

Конечно, крепежные винты качественно не удержат динамик в гофрокартоне, поэтому саморезы после выхода из картона лучше крепить к широкой прочной поверхности, которая не продавит при прикручивании картон. Для этой цели из обрезка фанеры вырезана прижимная планка, к которой и крепятся саморезы крепления динамиков, здесь могут быть применены и четыре небольших куска фанеры.

В местах прохода саморезов предварительно просверлены тонкие отверстия. Динамик жестко закрепился в картонной коробке.

Вырезание отверстия под динамикОтверстие под динамикКрепежные отверстияПрижимная планкаДинамик закрепленДинамик установленОтветы на вопросы. Показана жесткость стенок самодельной акустической колонки из гофрокартона

Для задней крышки по месту были вырезаны два куска гофрокартона и склеены между собой. Соединительный кабель выведен через угол снизу колонки, от излишнего натяжения он защищен узлом на проводе. Два куска вклеен в заднюю стенку.

После высыхания клея приклеены элементы закрытия коробки. Внутри оставьте немного кабеля для излечения динамика из колонки.

Рассматривалась возможность установки фазоинвертора, но по расчетом работа туннеля будет эффективна только на коробке большего объема.

Вывод соединительного кабеляЗадняя стенка вклеенаТыльная сторона колонкиСамодельные стерео колонки

Работа колонок проверена при подключении к приемнику и к компьютеру. Звук мягкий и чистый, вернее колонка четко воспроизводит то, что на нее подается. Колонки получились легкими по сравнению с пластмассовыми или деревянными.

В настоящее время колонки подключены к компьютеру через небольшой усилитель и со своими задачами вполне справляются. Для придания «товарного» вида картон можно покрасить, обклеить самоклейкой, апликацией или цветным скотчем.

Если у вас возникают проблемы с приобретением новых коробок, то рекомендую посетить ближайшее почтовое отделение связи :).

Акустические системы 15АС-109

Источник фото: vega-brz.ru

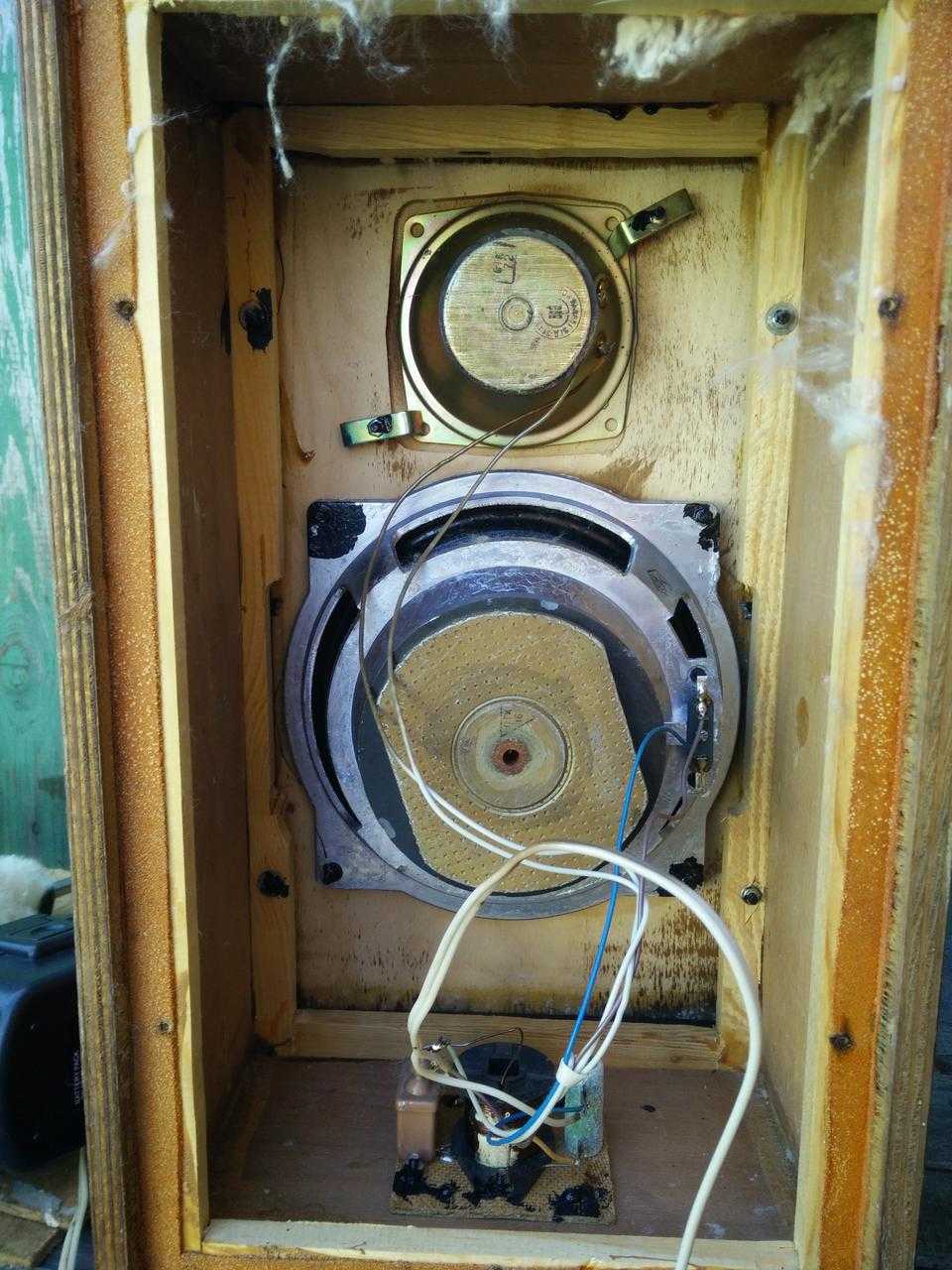

В 15АС-109 установлены 15ГД-14 (25ГДН-3-4) и 10ГДВ-2-16. Раздел на частоте 5 кГц и изменить его нельзя т. к. работа 10ГДВ-2-16 ниже невозможна. Поэтому звук вялый, серый, тусклый из-за невнятного воспроизведения средних (самых главных для общего восприятия звука) частот. И это касается не только данной модели, но и всех двухполосок в которые установлены ранее упомянутые НЧ динамики.

Лучшие советские конструкторы прекрасно это знали и для модернизации подобных двухполосок предлагали радиолюбителям установить полноценные СЧ динамики, такие как 2ГД-40. Увы, маразм миниатюризации не позволял что-то дополнительно ставить в малюсенькие корпуса, да еще в боксе, потому как объём и так был недостаточен.

Предлагались внешние городушки-скворечники, это хорошо звучало, но добиться культурного вида было сложно. Кроме того, что бы ни говорили, но 2ГД-40 и им подобные, работали, как по паспорту до 12,5 кГц, выше – обрыв, да и направленность выше игольчатая т. е. нужна трехполоска в новом корпусе и с новыми фильтрами, от старых колонок оставался один НЧ динамик. Вариант хороший и я сделал такую трехполоску, принципиально только на доступных советских динамиках, но сегодня не об этом.

↑ Критика советских малогабаритных АС

Главными отличительными чертами были относительно скромные размеры при повышенной отдаче НЧ, а также всего два динамика (для экономии размеров).

Дальше — больше, размеры АС становились всё меньше, звук – хуже. Пользователи радовались тому, что их можно засунуть в нишу мебельной стенки, поставить на шкаф под потолок или на пол. Это окончательно убивало звук, но мало кого волновало, а дребезг посуды в шкафу с колонкой, вызывал восторг и гордость.

В чём же недостатки семейства таких моделей, коих выпущено было десятки? На мой взгляд, корень зла в двухполосности и неправильном разделе частот. Я считаю, что такие динамики, как 10ГД-30, 25ГД-26, 6ГД-6, 10ГД-34, 15ГД-14 и им подобные, принципиально неспособны хорошо звучать до 5 кГц, а именно это обычная частота раздела в двухполосках с этими динамиками. Кстати, про напарники этих динамиков – 3ГД-31, 10ГД-35 и им подобных, доброго слова не услышишь, без конструктивных доработок и сложных фильтров, работают они не лучшим образом.

Надо сказать, что были приличные динамики для двухполосок, способные хорошо звучать до 5 кГц, но они требовали не малогабаритных корпусов, поэтому не использовались.

Прогрэсс двигался дальше по дороге к абсурду, АС становились всё меньше, динамики для них – тоже. Системы 15АС и 25АС выпускались большими тиражами, до сих пор их немало на вторичном рынке по умеренным ценам. Заманчиво было бы улучшить их с минимальными переделками и расходами.

↑ Прослушивание обновлённых 15АС-109

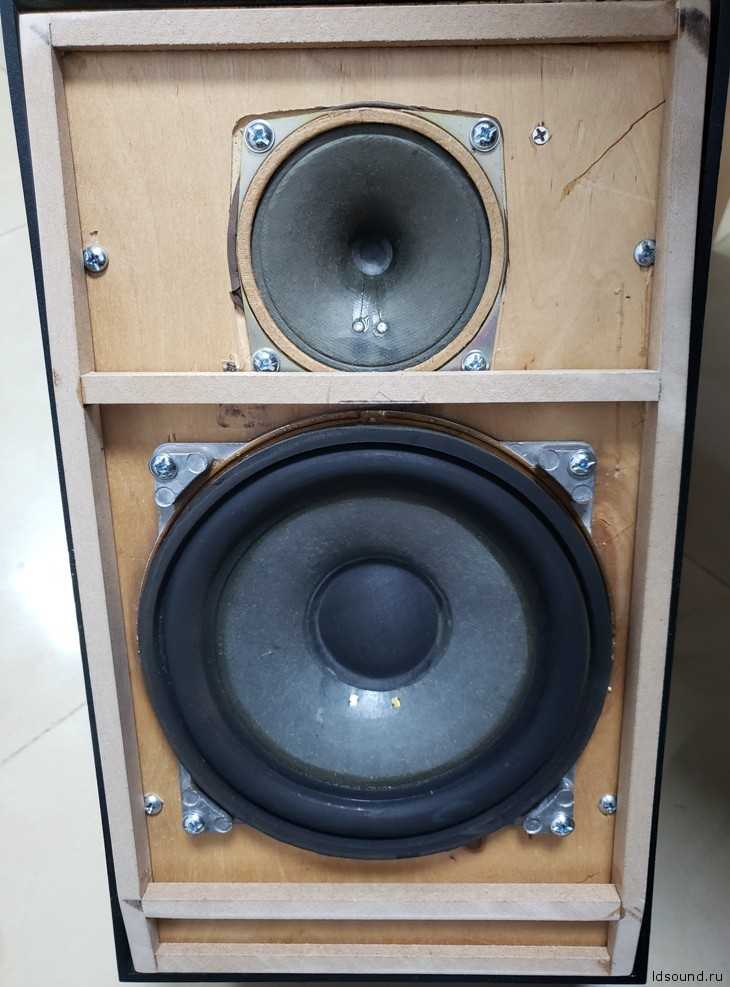

Колонки сделаны были ещё летом. Конечно, на «хиенд» они не претендуют. Сравнивались с моим самодельным трехполосным трехкорпусным вариантом на 25ГДН-3-4 с модными последовательными фильтрами, и с Tandberg 2510 (кто-то сегодня помнит эту фирму – Hi-End 70-х годов?).

Естественно, они уступают обоим. Тем не менее, после переделки колонки явно стали лучше. Уверен, что они лучше любых заводских 15АС, S-20, S-30, всяких там кубиков и т. п. Звук ясный, чистый, по сравнению с трехполосным вариантом есть небольшая окраска, что неудивительно т. к. пищалка работает примерно от 2,5 кГц, а ниже – низкочастотник.

Обязательное условие – работа на подставке, хотя бы на табуретке. Если басы записаны на диске, они есть и в колонке, если в записи басов нет, то и колонки их не воспроизводят. Для нормального уровня громкости в комнате достаточно мощности до 4 Вт на канал. «Сибилянты не раздражают.»

В целом колонки играют достаточно ярко, но не назойливо. Тональный баланс по сравнению с вышеуказанными колонками смещен несколько вверх.

Малый размер позволяет их ставить даже на компьютерный стол. Колонки весьма тяжелые, что является скорее достоинством.

↑ Доработка динамиков 25ГДН-3-4

Общей бедой большинства советских динамиков с резиновым подвесом является его задубение, что вызывает повышение резонансной частоты, добротности, а это приводит к ухудшению качества. Если изначально (при изготовлении) подвесы были нормальными, их можно попытаться оживить. Если уже на заводе поставили тугие подвесы, поможет только их замена.

Что я могу посоветовать из практики. Взять вату, хороший бензин («Калоша» или аналогичный), вырезать из картона кружок по размеру бумажной части диффузора и прикрепить его, чтобы жидкости меньше попадали на бумагу. Далее смочить вату и обильно смачивать резиновый подвес с лицевой части.

Да, бензин быстро испаряется, но пересохшая резина жадно впитывает бензин, меняется на глазах, из тусклой становится блестящей. Конечно, все работы, особенно с ЛВЖ, требуют соответствующих мер безопасности.

Итак, поим разину с лицевой части, пока она не откажется пить бензин. Затем ставим динамик магнитом вверх и наливаем в канавку гофра бензин, ждём, пока он впитается и испарится. Сразу после полного испарения полезно устроить динамику разминку час-другой низкими частотами на резонансной частоте (легко определяется на глаз) добиваясь максимальной амплитуды, но без стука гильзы о магнитную систему.

Если резина действительно была сухой, она изменится, параметры динамика заметно улучшатся. Конечно, лучше всего, проводить измерения, если есть такая возможность. В моей практике были как случаи снижения резонанса на 20 Гц, так и незначительный эффект всего в несколько Герц.

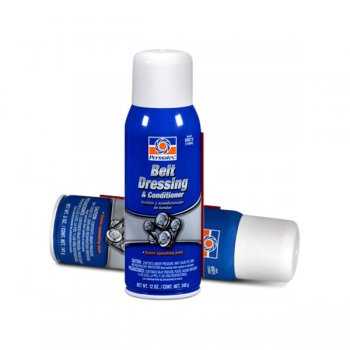

Проблема в том, что через пару суток происходит частичный откат улучшенных параметров. Чтобы закрепить достижения, надо воспользоваться автомобильным восстановителем приводных ремней. Он продается в аэрозольных баллончиках. Думаю, все они примерно одинаковы, я купил «Belt Dressing & Conditioner» фирмы Permatex.

Покрываем пеной гофр с обеих сторон поочередно 2-3 раза (вот где понадобится картонный кружок, без него на диффузоре будут пятна и некрасивые потёки) дожидаясь каждый раз высыхания.

Эффект от такой обработки длительный, явно присутствует более полугода (по моему опыту). Резина становится на ощупь совсем другой – мягкой и немного липкой, на глаз – блестящей. Разминка с максимальной амплитудой тоже желательна. Резонанс понизился с 60…65 до 45…50 Гц т. е. стал как у новых динамиков.

Сравнение советских и современных акустических систем

При сравнении советских и современных акустических систем часто допускают ошибку, а именно — сравнивают вещи, которые по-хорошему не стоило бы ставить в один ряд. Чтобы не ошибиться в этом плане, нужно немного разобраться в истории акустики. Чаще всего сравнивают массовую советскую акустику S-90 и современные недорогие АС, и всегда получают один и тот же результат — даже по техническим показателям советская акустика лучше. Но можно ли делать такие сравнения? Не совсем, потому что советская акустика для своего времени стоила очень дорого, и в пересчете на современные деньги оказывается, что сравнивать ее нужно с современными стереопарами из средне-высокой ценовой категории. Естественно, по большинству показателей советская акустика проиграет дорогой современной, но ведь и создавалась она по стандартам Hi-Fi 50-летней давности.

Лучшие советские колонки

При покупке акустики выбор нужно делать исходя из своих задач. Некоторые люди считают, что лучше за небольшие деньги купить советскую стереопару, а не современную дешевую. В чём-то такие люди вполне правы, особенно если учесть качество исполнения советской аудиотехники. Всех прелестей современного Hi-Fi такие колонки не раскроют, но за то они будут надёжно выполнять свою функцию и будут более качественными современных дешевых

То есть, если для человека важно качество звучания и у него ограничен бюджет — советские колонки — выбор лучше дешевых современных. Так же советскую акустику выбрать стоит тем, кто любит старую технику и у кого она вызывает чувство ностальгии

Если деньги есть, и качество звука — на первом месте, то стоит присмотреться к современной дорогой акустике (500+ долларов). В таком случае можно наслаждаться Hi-Fi’ем современного образца, который будет лучше советского. Опять же стоит понимать, что это — заслуга развития технологий, и современная дорогая акустика лучше советской не из-за того, что в СССР делали плохие стереопары.

Ну и последний, но не по важности факт. При покупке АС нужно помнить о том, что это лишь часть звуковой системы и аудиотехники, соответственно к дорогим колонкам нужен дорогой усилитель и хорошие звуковые платы, что увеличит итоговую стоимость оборудования

В некоторых случаях целесообразнее приобрести советскую акустику.

Советские колонки с усилителем

Доработка динамиков 25ГДН-3-4

В 15АС-109 установлены динамики 25ГДН-3-4, это неплохие динамики, братья 10ГД-34, но значительно лучше их за счет огромного мощного магнита. Вследствие этого они могут нормально работать на объем 8…12 литров, обеспечивать отдачу от 30…40 Гц при спаде не 15 дБ, как у S-90 и им подобных, а 3…6 дБ. Конечно, объем движимого воздуха и мощность несопоставимы с 75ГДН. Общей бедой большинства советских динамиков с резиновым подвесом является его задубение, что вызывает повышение резонансной частоты, добротности, а это приводит к ухудшению качества. Если изначально (при изготовлении) подвесы были нормальными, их можно попытаться оживить. Если уже на заводе поставили тугие подвесы, поможет только их замена.

↑ Китайские твитеры Alphard TW-302

Интересно было послушать эти «шёлковые» купольники. «Шёлк» тут явно синтетический, нити арматуры реденькие, но материал очень мягкий упругий, резко отличается от пластиковых мембран. Корпус пластмассовый, а это погано – царапается, нет жесткости.

Заявленные параметры 8 Ом и 95 дБ оказались «китайскими» — сопротивление 4 Ома (импеданс во всей полосе частот, не просто измерено тестером), а чувствительность… Точно измерить не могу, да и не надо, по моим прикидкам 88 дБ. Есть разница с 95 дБ. Тем не менее, резонанс 900 Гц и 1200 Гц, звук неплохой, мембраны легко можно заменить. В общем, «третий сорт – не брак».

Доработка Вега 15АС-109
