Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

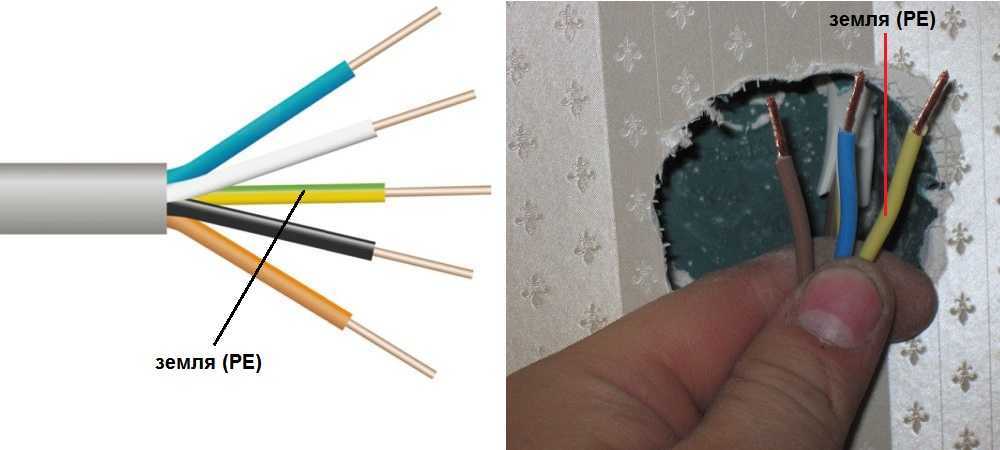

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

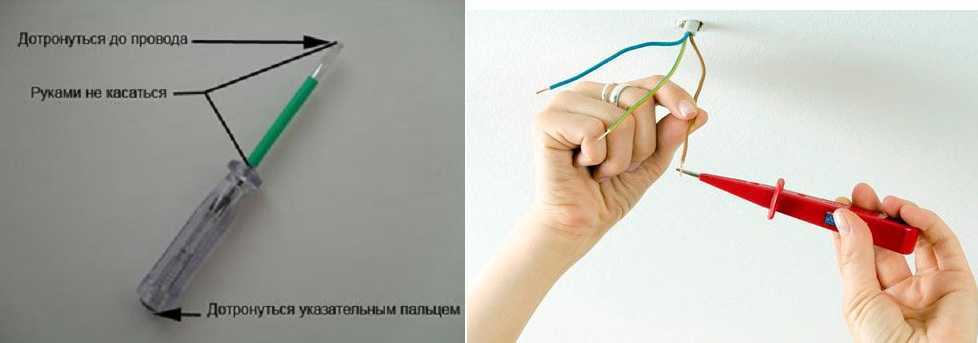

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Основные схемы расключения

Выше мы достаточно подробно рассказали о том, как соединить провода в распределительной коробке. Однако соединением проводов в распаечной коробке работа не ограничивается. Нужно еще соединить провода с розетками и выключателями.

Подключение розеток

Группа розеток обычно выделена в независимую линию. В коробке имеются три провода, каждый из которых имеет присущий его назначению цвет. Коричневый обычно является фазой, голубой — нулем, а зелено-желтый — заземлением. В некоторых случаях используются другие цвета. К примеру, фаза красного цвета, ноль — синего, земля — зеленого.

Провода перед прокладкой раскладываются во всю длину и подрезаются так, чтобы они имели одинаковую длину. Необходимо иметь 10-12 сантиметров запаса — на всякий случай. Соединение проводников осуществляется одним из способов, о которых было рассказано выше.

Если задействуется только пара проводов (там, где не используется заземление), то речь идет о нейтрали и фазе. Если проводники одного цвета, вначале нужно с помощью мультиметра отыскать фазу. Для удобства лучше пометить фазный провод изолентой или маркером.

Подключение однокнопочного выключателя

В случае с выключателем также имеется три группы, но соединение осуществляется чуть иначе. Имеется три входа: от распаечной коробки или электрощита, от осветительного прибора, от выключателя. Фазовый провод подключается к кнопке выключателя. С выхода выключателя провод направляется на светильник. При этом осветительный прибор будет работать только при замкнутых контактах выключателя.

Подключение двухкнопочного выключателя

В двухклавишных выключателях схема несколько более сложная. К выключателю, обслуживающему две группы осветительных приборов, должен идти трехжильный кабель (если не используется заземление). Один проводник предназначается общему контакту выключателя, оставшиеся два направляются к выходу из кнопок. Фаза объединяется с общим контактом выключателя. Нулевые провода от входа и двух групп осветительных приборов соединяются. Фазные провода от осветительных приборов и два проводника от выключателя объединяются парами: один — от выключателя к фазе одного из светильников, второй — от выключателя к другому светильнику.

Цветовая маркировка по ПУЭ и ГОСТу (цвета проводов)

Цвета проводов в электрике регламентированы нормативными документами (ПУЭ и ГОСТ Р 50462-2009).

По правилам технической эксплуатации электрических установок каждую жилу электропроводки необходимо подключать к источнику электроэнергии соответственно с условным обозначением проводов. Все фазы имеют свои обозначения по расцветке, то есть каждому проводу соответствую индивидуальные цвета проводов. Когда кабель содержит жилы в оплётке одного цвета, то на выходах каждого провода следует поставить буквенное обозначение. Распределительный электрощит, к которому подключается питающий кабель, маркируется аналогичным способом.

Правила ПУЭ относительно маркировки электропроводки прописывают следующее:

• При установке электрощита, ему присваивают идентификационное наименование, или порядковый номер, который заносится в общий план-схему электросети здания. Исключение – когда в многоквартирном доме электрощитки расположены индивидуально, в каждой квартире.
• С внутренней стороны поверхности щитовой крепится таблица, на которой указаны все потребители, которые подключены к данному распределительному устройству.
• После установки щитка и подсоединения всей электрораспределительной системы, специалист-монтажник должен оставить схему сборки потребителю, либо прикрепить её внутри щитовой. Для того, чтобы в случае проведения ремонтных, монтажных работ, не возникло неудобств при необходимости подключения к щитовой новых потребителей.

Кроме того, ПУЭ и ПТЭЭП содержат такие нормативные положения:

• У каждой линии кабеля имеется собственное наименование, либо порядковый номер.
• На кабелях, проложенных открытым способом, должны быть закреплены номерные бирки.
• На автоматических устройствах аварийного отключения также наносится маркировка подключенной к ним электропроводки.

Согласно правилам ГОСТа №23594, принятого в 1979г. и действующего по сей день, все жилы токопроводящего кабеля должны подключаться по их расцветке. На план-схемах они должны обозначаться индивидуальным буквенным или цифровым обозначением. Если оплётка жил кабеля одноцветная, то маркируются отдельные провода на входе и выходе при помощи бирок, пломб или разноцветных ПВХ-трубок.

По нормативам ПУЭ допускается такая расцветка токоведущих жил:

• красная;
• коричневая;
• черная;
• серая; белая;
• розовая;
• оранжевая;
• бирюзовая;
• фиолетовая.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Итак:
• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

1. Итак:
2. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Поиск фазы и нуля

Даже электрик-профессионал выполняя свою работу, сталкивается с повышенной степенью опасности. Особенно в случаях, когда он сталкивается с неправильно проведенной кем-то электропроводкой. Ее приходится переделывать или чинить и выявлять вручную, какой цвет провода отвечает за фазу. Сложнее всего это сделать специалисту, когда разводка в квартире или на щитке выполнена монохромными проводами или без соблюдения требований по цветовому соответствию. Столкнувшись с такой ситуацией, дабы избежать опасности получить удар током, монтеру приходится задействовать свои знания и применять соответствующий инструмент.

Индикатор

Чтобы определить вручную где фаза, где ноль, а где заземление, есть ряд проверенных и надежных методик, которые может применить опытный электрик.

Как определить, где фаза, а где ноль (цвета проводов отсутствуют)

использование ручного индикатора, его еще называют «пробник». Для этого необходимо отключить электропитание, зачистить пару обесточенных проводников, сняв с них по 1-2 см изоляции, развести провода и вновь подать ток в электроцепь. Дальше аккуратно взять индикаторную пробник-отвертку и не прикасаясь к ее рабочей части, нужно дотронуться до каждой жилы, нажимая на металлическую часть у основания рукоятки прибора. Если лампа «пробника» загорелась, значит данная жила является фазной, в противном случае – нейтралью.

если же квартирная электропроводка состоит не из двух, а из трех проводов, то, кроме фазы и ноля, придется определить и «землю». А для того, чтобы ее определить, применение одного лишь ручного индикатора не даст вам нужного результата. Необходимо использовать мультиметр, найдя фазовую жилу «пробником». В приборе потребуется выставить режим измерения 220 В, включить его и, взяв оба щупа в руки, прикоснуться одним из них к фазовому проводнику, а другим – к первому из оставшихся. Следует запомнить значение, показанное устройством. Потом прикасаемся к другой жиле и запоминаем результат. Одновременное касание к паре жил «фаза-ноль» щупами мультимера выдаст стандартное токовое напряжение вашей бытовой сети, т.е. 220 В, а значение пары «фаза-земля» будет меньшим.

С помощью такого полезного прибора, как мультиметр, можно также определить, какая из неопознанных жил является фазовой. Устанавливаем переключатель на напряжение больше 200 В и щупом, включенным в гнездо «V», прикасаемся к проводникам: фаза покажет 8-15 В, а нейтраль оставит стрелку прибора в нулевом значении.

Подключение розеток

Обычно на розетки отводится отдельная линия. В коробке имеется три кабеля по два или три проводника. Каждый провод окрашивается в свой цвет. Как правило, коричневый – это фаза, голубой – нулевой проводник, а желто-зеленый провод – заземление. Так или иначе – в коробке все провода соединяются по цветам, формируя группы.

Как только проводники отделены по цветам, их складывают, вытягивают, подгоняя под одинаковую длину. Не стоит отрезать слишком коротко – оставляйте 100-миллиметровый запас, чтобы при необходимости была возможность повторно провести соединение. Выбрав подходящий метод соединения, нужно состыковать провода.

В старых домах заземления нет, а значит – проводов будет только два. Иногда в кабеле провода – одного цвета. Чтобы определить, где фаза, а где – ноль, нужно использовать индикаторную отвертку, чтобы определить фазу.

Принцип соединения проводов

Тема соединения проводов представляется довольно интересной для рассмотрения. Для тех, кто только учится азам электрики, эта информация окажется весьма полезной и необходимой. Ведь не надо быть электриком-профессионалом, чтобы понять, что все места соединения проводов – зона серьезной опасности. Как правило, 90% всех неполадок и аварий возникает именно в контактах и кабельных скрутках.

Соединение проводов может быть нескольких видов: скрутка, при помощи клемных колодок, с помощью контактных зажимов и т. д.

Как вы понимаете, видов соединений проводов существует достаточно много, но рассмотрены будут только те способы соединений, которые могут сделать в домашних условиях простые потребители.

Начать следует с общих сведений.

При прокладке или ремонте электропроводки довольно часто приходится делать всевозможные ответвления и сращивание проводов. Во время этой операции всегда надо стремиться к тому, чтобы получить качественное соединение и хороший контакт

Это действительно очень важно, потому что в местах плохого контакта из-за увеличения сопротивления токопроводящие жилы нагреваются, а это может привести к возгоранию изоляции вашего проводника и в отдельных случаях – к серьезным последствиям (о чем мы уже было сказано выше)

Существует несколько способов соединений проводов и кабелей:

Варианты скрутки проводов.

1. Скруткой.
2. Клеммными колодками с винтовыми зажимами.
3. Контактными зажимами.
4. Электросваркой.
5. Методом контактного разогрева.
6. Пайкой в скрутке или в гильзе.
7. Опрессовкой в гильзах.

Некоторые из этих методов соединений требуют специального оборудования, в домашних условиях для самостоятельного соединения проводов лучше всего подходят контактные зажимы, клеммные колодки с винтовыми зажимами и в крайнем случае скрутка без пайки.

Все способы соединения проводников, которые будут рассмотрены ниже, практически равнозначны. У каждого из них есть свои плюсы и минусы. Если все ваши соединения будут сделаны грамотно и добросовестно, то в дальнейшем с ними проблем быть не должно, каким бы способом вы данное соединение ни выполнили. Далее будут рассмотрены наиболее распространенные методы соединений проводов, которые применимы в домашних условиях.

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Маркирование проводов для электросетей 3-фазного и постоянного тока (цвета проводов)

Цвета проводов. Окраска фазы

В случаях, если монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

• желтый — фаза А (L1);
• зеленый — фаза В(L2);
• красный — фаза С (L3);
• голубой — нулевая шина;

Они выглядят в виде продольных и наклонных полос. Полосы желтого и зеленого цвета — шина заземления. Обычно расцветка фаз сохраняется в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. Еще на окрашенной поверхности можно продублировать цвет символами «ЖЗК» для краски соответствующих цветов.

В случае недоступности шин для осмотра, когда на них присутствует напряжение, вполне допустимо их не окрашивать. Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Цвет нейтрали (цвета проводов)

Он же нулевой рабочий проводник. Его цвет оговаривают стандарты ГОСТ, поэтому при взгляде на монтаж силовой установки не должен возникать вопрос, синий провод — это фаза или ноль. По стандарту синий цвет и оттенки голубого приняты для обозначения нейтрали (рабочего заземления). Использовать другие цвета окраски для обозначения нейтральных жил не разрешается. Единственно допустимый вариант использование синей и голубой изоляции для обозначение отрицательного полюса или средней точки в цепях постоянного тока. Больше такая расцветка нигде не используется.

Цвет заземления (цвета проводов)

Цвета проводов. Окраска фазы

Чаще всего в электросетях заземление обозначается двухцветной окраской. А именно это жёлтый фон с проходящей по нему зелёной или чёрной полоской. Для совмещённых PEN-проводников концы дополнительно маркируются голубыми метками на концах. То есть получается такой желто-голубой окрас. Еще могут быть добавлены жёлтые или зелёные метки на общем голубом фоне.

При сборке электрощита на 380 вольт трёхфазной сети стандартно применяется такая цветовая индикация жил кабеля:

• Красный или коричневый – фаза А.
• Чёрный – фаза В.
• Серый, белый – фаза С.
• Голубой – нулевая жила.
• Жёлто-зелёный – «земля».

Правила диктуют, какого цвета проводов заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил. Любой другой цвет для обозначения провода земли использовать категорически нельзя. Так же, как и не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение. Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Для других государств установлены свои правила. Они маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.

Основные цвета проводов для маркировки за рубежом:

• нейтраль — белый, серый или черный;
• защитное заземление — желтый или зеленый.

Есть даже такие стандарты для некоторых стран, где допускается использование в качестве защитного заземления оголенного металла без изоляции. Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.
