Предварительный усилитель
Уровень электрического сигнала на его выходе таков, что если его подать на громкоговорители, то мы ничего не услышим. Так для чего же он нужен?
Прежде всего, — для коммутации. Все вышеназванные источники подключаются к предусилителю в оптимальном для каждого из них режиме.
Дело в том, что разные источники имеют разный выходной уровень сигнала: CD-плеер или тюнер выдают сигнал т.н. линейного уровня (порядка полу-вольта), а виниловый проигрыватель — во много сотен раз меньше.
Кроме того, пользователь должен иметь возможность переключать источники, и те при этом должны звучать с примерно одинаковой громкостью. Для этого требуется согласование уровней сигналов разных источников и их подъем до уровня, который достаточен для работы входного каскада усилителя мощности.
Еще одна функция предварительного усилителя — организация и коммутация т.н. сквозных каналов, т.е. возможности во время прослушивания еще и записывать сигнал на тот или иной рекордер, в том числе осуществлять два эти процесса независимо.
Другая важная функция — регулирование выходной громкости и частотной коррекции сигнала, для чего на передней панели располагаются регуляторы громкости и уровней высоких и низких частот. Часто присутствует и кнопка прямого сигнала, т.е. обхода частотного корректора, и кнопка так называемой тонкомпенсации, предназначенной для подъема низких и высоких частот при прослушивании на пониженной громкости. Предварительный усилитель может иметь и дополнительный фильтр инфранизких частот, особенно полезный при использовании проигрывателя грампластинок.
На задней панели предусилителя находятся гнезда входов для подключения источников, обычно их 5-6 и они выполнены по т.н. несимметричной схеме для подключения разъемов типа RCA (в обиходе называемых «тюльпанами»), там же находятся и гнезда выходов. Обычно их два — главный для подключения к усилителю мощности и дополнительный для записи. На некоторых дорогих моделях бывают и т.н. симметричные соединения типа XLR, обычно используемые в профессиональном оборудовании. Их главное достоинство — возможность без помех передавать слабый сигнал на очень большое, в десятки метров, расстояние, — для обычного домашнего прослушивания это малосущественно, так что нет никакого резона переплачивать за функцию, которой Вы, скорее всего, не воспользуетесь.
Практически все современные усилители имеют возможность дистанционного управления громкостью и переключением источников, часто с их помощью можно управлять и некоторыми функциями других приборов той же фирмы, например, включением воспроизведения CD-плеера и т.п. одной фирмы. Следует учесть, что раздельное усиление, т.е. предварительный усилитель и усилитель мощности — дорогое решение, так как стоимость каждого из них начинается от 20 тыс .руб.
Интегрированный или полный усилитель
Это устройство, объединяющее в одном корпусе предварительный усилитель и усилитель мощности, является наиболее популярным на рынке. Все описанные выше функции и особенности каждой из составляющих частей присутствуют в интегрированном усилителе. Достаточно приличные полные усилители доступны практически всем, их стоимость начинается от примерно 8000 руб.
Если вы не собираетесь экспериментировать с подбором и частой сменой компонентов вашей аудиосистемы, интегрированный усилитель будет более разумной покупкой, но если вы планируете постепенный апгрейд вашего комплекта до более высокого класса, вам больше подойдет раздельное предварительное и оконечное усиление.
Как сделать усилитель звука из магнитолы
Многие автолюбители используют усилитель низкой частоты от автомобильной магнитолы для подключения к нему внешних источников звука. Это может быть телефон, смартфон или планшет. Подключение этих устройств может быть реализовано несколькими способами. Самый простой вариант это использование кассетного адаптера.

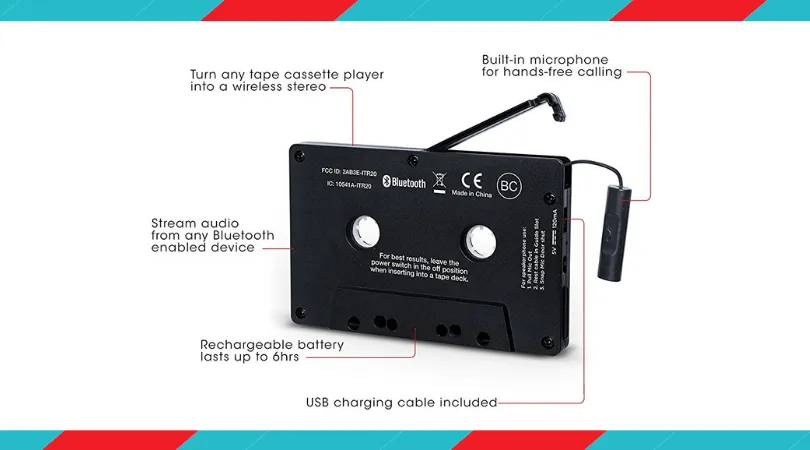

Это устройство представляет собой стандартную кассету, внутри которой находится несколько пластиковых шестерёнок для имитации работы лентопротяжного механизма и магнитная головка. К выводам головки припаян провод, заканчивающийся разъёмом Mini jack 3,5 мм. Этот разъём вставляется в гнездо AUX OUT любого внешнего устройства. Сигнал звуковой частоты с источника поступает на магнитную головку адаптера, которая выполняет функцию передатчика. Звуковой сигнал поступает на головку адаптера, при этом вокруг неё образуется переменное магнитное поле, которое воспринимается магнитной головкой автомагнитолы. Далее сигнал усиливается и поступает на акустическую систему автомобиля.
Данная конструкция обладает следующими достоинствами:
- низкая цена;
- не требуется источник питания;
- может быть подключена к любому устройству;
- хорошее качество звука.
Основным достоинством данного устройства является то, что автомагнитолу не нужно вскрывать и паять дополнительные провода. Использовать кассетный адаптер может практически любой автовладелец. Недостатком является необходимость включать магнитолу в режим воспроизведения, при этом слышен звук от работающего лентопротяжного механизма и шестерёнок адаптера. Чтобы избавиться от этого, достаточно отпаять один из проводов питания электродвигателя, так как в этой конструкции он не нужен. Кассетный адаптер можно использовать с любыми автомобильными магнитолами.

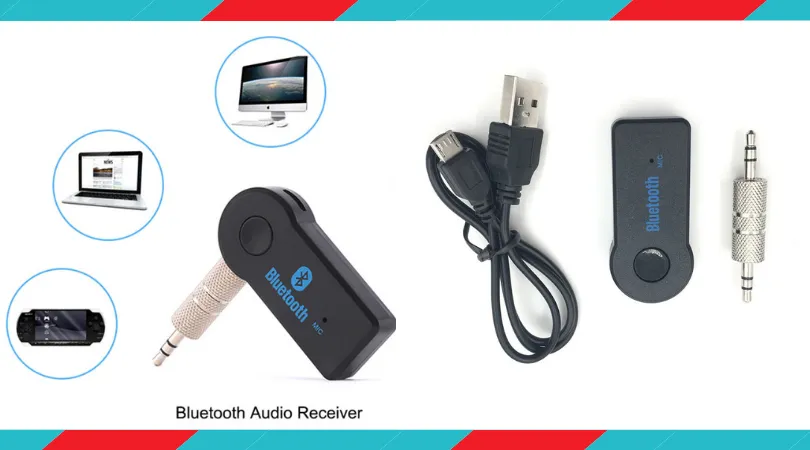

Если узел кассетоприёмника сломан, то сделать усилитель звука из автомагнитолы можно другими способами. На старых типах автомагнитол отсутствует дополнительный вход AUX-in, но если он имеется, то его можно использовать для подключения внешних источников звука. Для этого нужно приобрести Wireless Bluetooth Music Receiver. Это небольшая пластмассовая коробочка, на которую установлен штекер Mini jack 3,5 мм. Он вставляется во входное гнездо автомагнитолы. Это устройство позволяет через канал Bluetooth прослушивать музыку или радиотрансляцию с любого устройства. Таким каналом оборудованы все смартфоны и планшеты, а так же большинство моделей старых мобильных телефонов.
Переходник выпускается в двух вариантах:
- с питанием от прикуривателя;
- с встроенным аккумулятором.
Второй вариант предпочтительнее, так как от гнезда автомобильного прикуривателя обычно питается GPS навигатор, а если нужно установить видеорегистратор, то на прикуриватель придётся ставить разветвитель. В результате получится слишком большое количество проводов. Система со встроенным аккумулятором или литиевой батарейкой свободна от этих недостатков. Достаточно не забывать своевременно, менять источник питания.
Другой вариант заключается в использовании FM трансмиттера. Это устройство позволяет слушать музыку с внешних носителей, если автомагнитола оснащена FM тюнером. Трансмиттер является переходным звеном между картой памяти, на которой записаны любимые музыкальные произведения и усилителем звуковой частоты автомобильной магнитолы. Это устройство получает питание от прикуривателя автомобиля. На его передней панели имеется маленький дисплей, на котором высвечивается рабочая частота.
Трансмиттер имеет разъём USB для размещения флэш-карты и слот для установки карт памяти формата Micro SD. Некоторые модели комплектуются пультом дистанционного управления. Электронный блок трансмиттера преобразовывает информацию, записанную на карте памяти в аналоговый сигнал высокой частоты в FM диапазоне. Далее передающий блок транслирует сигнал на FM приёмник автомобильной магнитолы. Несущая частота трансмиттера должна находиться в стороне от частот передающих радиостанций, чтобы исключить влияние помех на сигнал.
Усилитель мощности, который иногда называют оконечным
В функциональном отношении он очень прост — имеет один вход, обычно стерео (в ином случае потребуется два моно усилителя), и из регулировок часто только ручку громкости. Но при простоте функционала это очень серьезное устройство, потому и стоит дороже «навороченного» предусилителя. Высокое качество звучания обеспечивается за счет использования мощных тяжелых трансформаторов и высокоемких конденсаторов, способных при высоком уровне входного сигнала выдать в нагрузку, — т.е. громкоговорители, очень большой ток. Поэтому хороший усилитель — всегда тяжелый.
Для усилителя мощности важно номинальное значение нагрузки, т.е. сопротивление акустических систем
Обычно усилители рассчитаны на сопротивление колонок 4 или 8 Ом. Можно подключить к усилителю акустику с бОльшим сопротивлением, но ни в коем случае не с меньшим! Это может при определенных условиях привести к повреждению выходного каскада!
Очень важным параметром усилителя мощности является коэффициент демпфирования, он же демпинг-фактор. Демпфирование позволяет предотвратить инерционное, т.е.паразитическое колебание диффузора динамика, что делает звучание чище, детальнее и точнее. Чем больше значение демпинг-фактора, тем выше качество усилителя.
Еще один важный параметр — это скорость нарастания выходного напряжения, по английски slew rate. Чем быстрее эта скорость (измеряемая в микросекундах), тем лучше усилитель воспроизводит т.н. переходные, или «нестационарные» процессы, т.е. мелкие быстрые высокочастотные компоненты сигнала. Например, игру по тарелкам, перкуссии, струнным щипковым инструментам и т.п. Понятно, что «медленный» усилитель плохо отработает такие звуки и размоет звуковую картинку.
