Усилитель "корвет 100у - 068с" - обзор, особенности и характеристики

Корвет 50У-068С

Изготовитель: АООТ , 1987. Назначение: усилитель «Корвет 50У-068с» высшей группы сложности предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ.

Основные технические характеристики:

Диапазон воспроизводимых частот: 10 – 70000 Гц Неравномерность АЧХ, относительно 1000 Гц в диапазоне: 10-70000 Гц: ±1,5 дБ 20-20000 Гц: ±0,3 дБ Выходная мощность, ограниченная искажениями 1%: 95 Вт/4 Ом (то же с ограничителем: 60 Вт/4 Ом) Долговременная мощность: 125 Вт/4 Ом Кратковременная мощность: 150 Вт/4 ом Отклонения АЧХ корректирующего усилителя от заданной в диапазоне: 10-40000 Гц: 2 дБ 20-20000 Гц: 0,5 дБ Коэффициент гармоник при нормальном рабочем условии: 0,007 % Интермодуляционные искажения 2 и 3 порядка: 0,05% Переходное затухание между каналами на частоте 1000 Гц: 60 дБ Сопротивление подключаемых АС: 4 Ом Отношение сигнал/взвешенный шум для линейного входа: 90 дБ Потребляемая мощность от сети: без нагрузки: 30 Вт номинальная 200 Вт (при нагрузке 8 Ом) номинальная 275 Вт (при нагрузке выходов 4 Ом) Размер усилителя (ШхВхГ): 430х120х385 мм Вес усилителя: 9,7 кг

Данный усилитель представитель нового поколения полных усилителей ЗЧ. В его создании использованы технические решения высококачественного усилителя « Бриг-001-стерео». Впервые применён усилитель мощности класса – ЛВС с двухуровневым питанием. Такой режим позволил улучшить тепловой режим усилителя.

В усилителе имеется защита от КЗ в нагрузке или перегрузке выходов. Модель имеет переключатель звукоснимателей, с помощью которого, помимо электромагнитного можно подключить и электродинамический, с подвижными катушками. Усилитель позволяет вести одновременную и независимую запись от разных источников программ на 3 магнитофона. Мгновенное значение максимальной мощности индицируется 12-ти сегментным светодиодным индикатором. Ограничитель максимального уровня позволяет уменьшить выходной сигнал при использовании АС, мощностью ниже рекомендованной. Регулятор громкости с плавно изменяемым уровнем тонкомпенсации, позволяет уменьшить шумы при снижении громкости, а с помощью выбора желаемого подъема АЧХ в области НЧ лучше согласовать индивидуальные особенности слухового восприятия с акустическими свойствами в помещении прослушивания.

Схема сборки сверлильного станка Корвет-48

Детали сборки сверлильного станка Корвет-48

Сборка и регулировка сверлильного станка Корвет-48

Установите станок на ровную прочную базу (1).

Установите на базу (1) колонну (3) и закрепите ее прилагаемыми болтами (2) (четыре болта).

Возьмите рабочий стол (4) с держателем стола (14), установите в отверстие корпуса держателя стола (14) зубчатую рейку (16). Зубья рейки (16) совместите ее с зубчатым валом, установленным внутри держателя стола (14).

Всю эту сборку следует установить на несущую вертикальную колонну (3). Нижний конец зубчатой рейки (16) установите в фаску фланца колонны (3), а верхний конец рейки (16) следует закрепить ограничительным кольцом (5)

При установке кольца (5) на колонну (3) обратите внимание на то, чтобы фаска с одной стороны кольца (5) плотно прижимала зубчатую рейку (16). Положение кольца (5) надёжно зафиксируйте стопорным винтом

Установите ручку подъема стола (15), положение ручки надёжно закрепите стопорным винтом. Вращая ручку (15), убедитесь, что рабочий стол (4) перемещается без затруднений вверх и вниз. Рабочий стол (4), кроме того, можно вращать и в горизонтальной плоскости поворотом вокруг колонны (3).

Установите на держатель стола (14) ручку (35) для фиксации рабочего стола (4) на колонне (3) и затяните ее, установив рабочий стол (4) на желаемой высоте.

Сборка горизонтальной колонны сверлильного станка Корвет-48

Вложите стопорную колодку (17) на штатное место в переходной муфте (11); аккуратно (с помощью помощника) установите сборку корпуса шпинделя на колонну (3).

Примечание: необходимо учитывать, что вес конструкции – более 35 кг.

Установите фиксирующие ручки (18 и 19). Ручкой фиксации (18) надёжно закрепите положение переходной муфты (11) на вертикальной колонне (3).

Вращением ручки (20) проверьте возможность горизонтальных перемещений корпуса шпинделя относительно колоны (3). Ручка (19) должна быть отпущена.

Как показано на рис.2, установите на шпиндель сверлильный патрон (6) (предварительно необходимо протереть все сопрягаемые поверхности), закрепите положение сверлильного патрона (6) легким ударом киянки или молотка через деревянный брусок. Губки сверлильного патрона (6) при этом должны находиться внутри корпуса сверлильного патрона (6).

Как показано на рис.2, установите три рукоятки (9). Убедитесь в плавном осевом перемещении сверлильного патрона (6), при возврате сверлильного патрона (6) в верхнее положение не бросайте (придерживайте) ручки (9), при необходимости перехватитесь за одну из трёх ручек (9).

Проверьте наличие поперечного люфта, покачав за патрон (6). Если люфт ощутим, его можно минимизировать, проворачивая по часовой стрелке винт (23) (предварительно отпустите контрящую гайку (24), а по завершению регулировки – вновь затяните ее). Помните, затягивая винт (23), вы прижимаете шпиндель. Усилия пружинного механизма (22) может оказаться недостаточным для автоматического подъема шпинделя в исходное положение.

Откройте защитный кожух (10), отпустите фиксирующий болт-барашек (28) и прижмите двигатель (12) правой рукой в сторону шпиндельной головки, установите клиновой ремень (26) на соответствующие ручьи шкивов (25 и 27).

Установите натяжение клинового ремня (26) так, чтобы при стремлении сблизить ветви ремня, смещение их не превышало 1 см. Для регулировки натяжения ремня (26) необходимо отжать двигатель (12) при отпущенном барашке (28), установить требуемое натяжение и вновь затянуть болт-барашек (28).

Проверьте срабатывание пружинного фиксатора (36) на переходной муфте (11).

Установите на рабочий стол (4) тиски как показано на рис. 2а и закрепите их двумя болтами (44) (не входят в комплект поставки).

Краткая характеристика

Эта компактная модель является оптимальным прибором для использования в домашних условиях и небольших профессиональных мастерских — ее назначение включает сверление, растачивание, зенкерование, а также развертывание и часть фрезеровальных операций. Сверлильный станок Энкор Корвет-48 с тисками имеет оптимальную мощность привода, а также небольшие габариты, которые позволяют осуществлять его легкую транспортировку. Описание, которое предоставляет изготовитель, подчеркивает, что доставка устройства к месту осуществления работ требует минимальных усилий. Несмотря на ограниченную мощность, станок легко справляется даже с операциями, для которых обычно приобретаются более крупные и дорогие агрегаты.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФЕНИКС 50У-008С

Номинальная мощность на нагрузке 8 Ом или 4 Ом 50 Вт

Диапазон эффективно воспроизводимых частот, не уже 20—25000 Гц

Отклонение амплитудно-частотной характеристики, со входов, на частотах, не более:

корректирующего от 20 до20000 Гц (RIAA) ±=0,5 дБ

универсального от 20 до 25000 Гц ±0,3 дБ

от 2 до 80000 Гц минус 3 дБ

Коэффициент общих гармонических искажений, не более, на частотах:

1000 Гц 0,007 %

от 40 до 16000 Гц 0,03%

Отношение сигнал/взвешенный шум, входов, не менее:

универсального 90 дБ

корректирующего 75 дБ

Пределы регулировки тембра, не менее, на частотах:

100 Гц ±8 дБ

10000 Гц) ±8 дБ

Действие фильтра ограничения на частоте

7 Гц, не менее 12 дБ

Действие тонкомпенсации, не менее, при положении регулятора громкости 38+42 дБ на частотах:

63 Гц 8 дБ

16000 Гц 3 дБ

Минимальная эдс и входное сопротивление со входов:

универсального, 200 мВ/47 кОм

корректирующего 2 мВ/47 кОм

Потребляемая мощность, не более 160 Вт,

Максимальная выходная мощность, не более 90 Вт

Напряжение питания 220 Вольт. 50 Гц.

Габаритные размеры без упаковки, не более 430x375x86 мм

Масса без упаковки, не более 8,9 кг

Содержание цветных металлов в усилителе полном ФЕНИКС 50У-008С

Бронза — 7,5 г

Латунь — 49 г

Медь — 1130 г

Алюминий — 515 г

Содержание драгметаллов в усилителе полном ФЕНИКС 50У-008С

Золото — 0,2480 г

Серебро — 0,9484 г

Внешний вид и дизайн

Дизайн этого усилителя заметно отличается от других советских устройств такого класса. Те сверкали алюминием и яркими цветами подсветки. А здесь всего этого нет. Передняя панель и вовсе выполнена из пластика. Причем она окрашена в какой-то непонятный цвет. Самое плохое заключается в том, что краска некачественная. Через год активного использования она просто вытиралась в определенных местах и усилитель выглядел, как потасканный бюджетник. На панели управления размещаются кнопки для переключения источника звука, включения тонкомпенсации и прочих необходимых опций. Также много «крутелок» для регулирования тона, тембра, высоких и низких частот, громкости и баланса. Есть также тумблеры для переключения различных режимов работы. На задней панели располагаются необходимые разъемы и восемь клемм для присоединения акустических систем. Также имеется разъем для подключения кабеля питания. В общем, внешность у усилителя звука «Корвет 100У-68С» интересная и немного неудачная. Теперь перейдем к основным техническим характеристикам устройства.

Электропроигрыватель «Корвет-038-стерео»

Электропроигрыватель «Корвет-038-стерео» выпускался Кировским с 1983 года.

Электропроигрыватель «Корвет» ЭП-038С соответствует требованиям ГОСТ 11157-87 для высшей группы сложности и 3.832.003 ТУ. Электропроигрыватель предназначен для работы в высококачественных системах звуковоспроизведения. В нём установлен сверхтихоходный двигатель постоянного тока с электронной коммутацией обмоток. В тонарме используется вязкое динамическое демпфирование основного резонанса, в горизонтальной и вертикальной плоскостях. Имеющиеся регуляторы прижимной силы и компенсатора скатывающей силы дают нагрузку на иглу в пределах 0-25 мН и равномерное давление на обе стороны канавки. Стробоскопическое устройство визуальной индикации частоты вращения и регулятор ее плавной подстройки; световой индикатор включения электропроигрывателя; автостоп, реагирующий на изменение скорости перемещения звукоснимателя по вывод ной канавке грампластинки любого формата; микролифт со световой индикацией включения; очиститель грампластинок от пыли. Диск электропроигрывателя установлен непосред ственно на ось сверхтихоходного двигателя постоянного тока, что позволило свести к минимуму детонацию от приводного механизма. Работу двигателя контролирует электронная схема стабилизации, посредством которой автоматически поддерживается постоянство частоты вращения. Наличие регулятора частоты вращения, с визуальной индикацией ее от клонения позволяет прослушивать грамзапись как в точной тональности, так и в измененной до полутона. Для динамического демпфирования резонанса тонарма использованы ин ерционные свойства вязкой жидкости (глицерина), помещенной внутрь шара. В осях тонарма достигнуто минимальное трение применением магнитной опоры и призм. Головка звукоснимателя магнитная типа ГЗМ-018 (ГЗМ-028) «Корвет», иглодержатель выполнен из бериллия, что снизило массу подвижной систе мы до 0,8 мг. Игла алмазная эллиптического сечения с кристаллографической ориентацией. ЭПУ снабжёно очистителем пластинок и автостопом выключающим питание двигателя и поднимающим звукосниматель над грампластинкой и микролифтом, выполненными на фотоэлектронных элементах и герконах. Очиститель пластинок содержит щётку из саженаполненного волокна снимающего статический заряд и пыль. В ножках проигрывателя установлены регулируемые по жесткости пружины защищающие его от вибраций.»Корвет-038-стерео» — конструкцией, параметрами и схемой схож с проигрывателем »Корвет-003-стерео».

Технические характеристики:

Частота вращения диска, об/мин: 33, 45.
Коэффициент детонации, %, не более: 0,1.
Уровень акустического шума, дБ: 20.
Относительный уровень рокота, дБ: -70.
Диапазон воспроизводимых ЗЧ Гц: 20-20000.
Уровень электрического фона, дБ: —75.
Коэффициент гармоник на f 1000 Гц,% : 0,8.
Габариты, мм : 485х225х370.
Масса, кг 12,5.

Литература:

Электрическая схема электропроигрывателя «Корвет-038-стерео».

Сведения о производителе сверлильного станка Корвет-48

Производитель — компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.

Станки, выпускаемые предприятием Энкор-Инструмент-Воронеж

Корвет-10 — станок круглопильный деревообрабатывающий переносной
Корвет-21 — станок рейсмусовый деревообрабатывающий переносной
Корвет-24 — станок строгальный деревообрабатывающий переносной
Корвет-27 — станок рейсмусовый деревообрабатывающий переносной
Корвет-31 — станок ленточнопильный вертикальный по дереву переносной
Корвет-42 — станок сверлильный настольный Ø 16 х 60 мм, 450 Вт
Корвет-44 — станок сверлильный настольный Ø 16 х 80 мм, 650 Вт
Корвет-45 — станок сверлильный настольный Ø 13 х 50 мм, 350 Вт
Корвет-46 — станок сверлильный настольный Ø 16 х 50 мм, 500 Вт
Корвет-47 — станок сверлильный настольный Ø 16 х 60 мм, 550 Вт
Корвет-48 — станок сверлильный настольный Ø 16 х 80 мм, 550 Вт
Корвет-51 — станок шлифовальный ленточный переносной
Корвет-71 — станок токарный по дереву Ø 250 х 420
Корвет-82 — станок фрезерный деревообрабатывающий переносной
Корвет-88 — лобзик электрический
Корвет-320 — станок многофункциональный деревообрабатывающий переносной
Корвет 400 — станок токарно-винторезный настольный Ø 180 х 300
Корвет 401 — станок токарно-винторезный настольный Ø 180 х 300
Корвет 402 — станок токарно-винторезный настольный Ø 220 х 500
Корвет 403 — станок токарно-винторезный настольный Ø 220 х 750
Корвет 407 — станок токарно-фрезерный настольный Ø 220 х 750

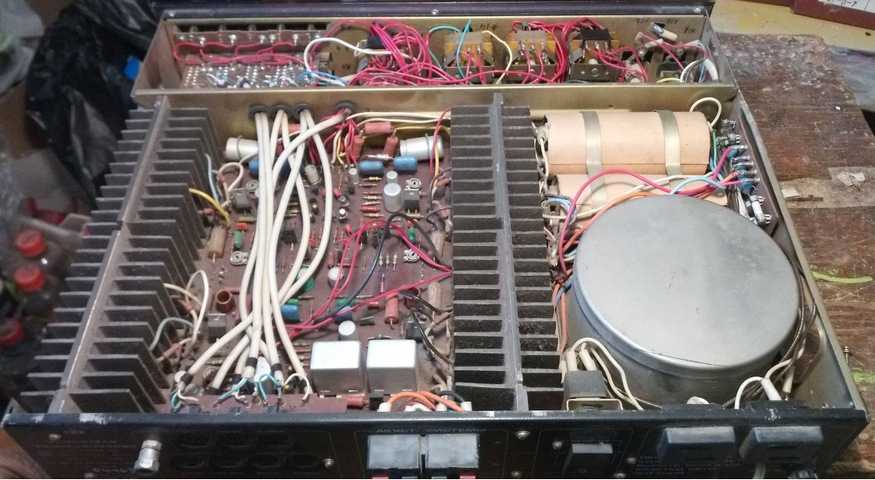

Барк 50У-068С, пути доработки и вопросы

Блок усилителя мощности (УМ).

1. Меняю КР574УД1Б на OPA134, отключив при этом конденсатор цепи коррекции с 6-й ноги (выход) на 5-ю (коррекция). 2. Меняю все КТ864А и КТ865А на на MJ15024 и MJ15025 ничего не трогая в их цепях.

Блок усилителя тембров (УТ)

Очень хочется заменить электролиты (С7, С8, С17, С18, С21, С22, С31, С34) в цепи сигнала на пленочные. Порекомендовали поставить номинал 4,7 мкФ вместо 50мкФ (С7, С8, С17, С18, С33, С34), 20 мкФ (С31,С32) и 10мкф (С21, С22). Это допустимо? Если нет, то буду искать Sanyo MV AX.

Блок коммутатора режимов (КР)

Аналогично УТ — замена электролитов на: Sanyo или пленку?

Меняю электролитическе конденсаторы 10000мкФ и 15000мкФ на Rifa PEH 200, номиналом 15000мкФ и 22000мкФ. Кстати, имеет ли смысл увеличивать номиналы? Питание двухуровневое, по идее должно хватать и штатных номиналов.

Буду признателен, если прокомментируете и оцените планируемые действия. Очень не хотелось бы ошибиться и буду признателен, если что-нибудь порекомендуете еще.

P.P.S. Начал ковыряться, решил вообще выкинуть плату коммутатора режимов (КР). На какой из входов УТ подавать прямой сигнал, чтобы (варианты):

а) обойти регуляторы тембров, оставив громкость и баланс или б) задействовать регуляторы тембров вместе с громкостью и балансом?

P.S. Текущая схема, по которой идет процесс отладки:

Источник

Выбор акустики под этот усилитель

К усилителю «Корвет 100У-068С» подойдет не всякая акустическая система. Нужны такие колонки, чтобы усилитель смог их раскачать. Он хорошо работает с такими громкоговорителями, как «Радиотехника С-90». Они обладают подходящим сопротивлением и не особо высокой мощностью. То, что нужно для данного усилителя. Также неплохо себя покажут «Амфитон 50АС». Они могут выдать четкий и сбалансированный звук. То, что нужно искушенному слушателю. Более старые колонки рассматривать смысла нет, так как до нашего времени в приличном виде дошли очень немногие

Также не стоит брать во внимание акустические системы, выпущенные в России после перестройки. В то время как-то разучились делать качественную акустику

А теперь рассмотрим отзывы счастливых владельцев этого усилителя.

Смотреть галерею

КРАТКОЕ ОПИСАНИЕ УСИЛИТЕЛЯ ФЕНИКС 50У-008С

Усилитель Феникс 50У 008 соответствует требованиям технических условий 2.032 022 ТУ. Усилитель стереофонический предназначен для высококачественного воспроизведения моно-и стереофонических программ от электропроигрывателя, магнитофона и других источников.

Добавлю пару слов о использовании усилителя. Мой экземпляр был куплен на барахолке. Год выпуска 1991. Усилитель не работал, требовалось заменить предохранители. После замены усилитель использовал с доработанными 15АС-404 колонками а так же комплектом S-90F. Мой усилитель ярко выделялся из тех что мне посчастливилось слушать ранее. Ярко выделялся мясистый бас исходящий из НЧ динамиков 25-ГД26-4.
