Коммутация в домашней студии звукозаписи

Какой кабель выбрать?

Ориентируемся на цель и условия применения кабеля. Если вам необходимо подключить гитару, инструменты и другие устройства в линию и на небольшие расстояния (до 6 метров), то небалансные кабели вас вполне устроят. Помните главное правило: чем короче кабель – тем лучше, так как он менее подвержен наводкам. Но это не значит, что используя короткий кабель, вы можете играть рядом с радиоточкой и другими источниками электропиния, держитесь от них подальше, если хотите получить чистый сигнал на выходе.

Кабели длиной более 6 метров очень подвержены внешним наводкам, поэтому при такой длине используют только балансные кабели, которые обычно нужны для подключения микрофона. Именно микрофонный сигнал особо чувствителен к внешним помехам, поэтому сделайте свой выбор в пользу балансного подключения.

Нет универсального совета: балансный кабель лучше небалансного. Это не совсем так, и защищает не более эффективно от внешних помех. Просто всё зависит от задач подключения. Поэтому делать выбор в пользу того или иного типа кабеля нужно с учетом требований к предстоящей работе.

Нейтральный и активный флюсы.

В качестве флюса можно воспользоваться любой канифолью, в том числе: сосновой, скрипичной, канифолью для сцены и т.д.

Раствор канифоли в этиловом спирте превращает канифоль в жидкий флюс. Жидкий флюс не только позволяет получать более красивые пайки, но и отводит тепло от соприкасающихся с местом пайки элементов.

Флюс на основе канифоли нейтрален. Он не требует последующей промывки и не может служить причиной утечки в электрических цепях.

Изготовить жидкий флюс на основе канифоли можно самому. Для этого нужно растворить 2-3 грамма канифоли в 20-30 граммах этилового спирта. Канифоль лучше использовать порошкообразную. Кусок канифоли можно разбить молотком, завернув предварительно в ткань.

Спирт чрезвычайно летуч, поэтому хранить жидкий флюс нужно в плотно закрытой таре. Можно использовать флакончик от лака для ногтей, который к тому же имеет кисточку.

Использование, так называемых, активных флюсов рекомендуется только в крайних случаях. Чаще всего, такая необходимость возникает тогда, когда используются бюджетные штекеры с никелевым покрытием. Причём, покрытие это нанесено и на контакты предназначенные для пайки.

После пайки с использованием активного флюса, место пайки следует тщательно промыть, а затем высушить.

Промыть место пайки можно как спирто-бензиновой смесью, так и обыкновенной водой. Если этого не сделать, то через некоторое время могут возникнуть проблемы вызванные окислением деталей и утечками в электроцепях.

Универсальный штекер — распиновка джек 3.5 для подключения к гнездам наушников и смартфонов

Распиновка джек 3.5 особой сложности не представляет, достаточно умения обращаться с паяльником. Поэтому, починить вышедший из строя коннектор или припаять новый на провод, может практически любой пользователь гарнитур, к которым требуется такой соединитель.

Аудио разъемы были изобретены в 19 веке с целью использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.

Конфигурация контактов

Пин №	Имя пин-кода	Описание
1.	Tip	Левый
2.	Ring	Правый
3.	Ring	Земля
4.	Sleeve	Микрофон

Краткое описание

Джек 3,5 мм — это универсальный размер аудио разъема для смартфонов, ПК и ноутбуков. Кроме того, для радиолюбителей аудио разъем 3,5 мм является полезным компонентом для проектов, которые подключаются к гнездам для наушников. Существуют различные типы аудиоразъемов, такие как TS, TRS и TRRS, использующиеся в различных приложениях, но наиболее распространенные, которые мы видим в повседневной жизни, это TRS и TRRS.

Самостоятельная распиновка джек 3.5 мм

Для использования 3,5-мм аудио джека в ваших проектах или изготовлении опытных образцов, вы должны припаять провода на контактные штырьки джека. Снимите вышеуказанную пластиковую оболочку, и вы увидите контакты разъема, как показано на изображениях выше. Теперь используйте многожильные провода для пайки со штырьками, а затем снова закройте его пластиковым кожухом.

Кабели инструментальные

Инструментальный кабель TRS (Jack) — TRS (Jack)

При выборе первого микрофонного или Jack-кабеля, наверное, каждый задавался вопросом: какой выбрать, балансный или небалансный, и в чем отличие? Начинающему музыканту не всегда понятна разница, принцип работы и преимущества того или иного кабеля. Попытаемся разобраться в этом вопросе и осветить тему максимально доступно и всесторонне.

Балансные и небалансные кабели отличаются строением. Но как распознать их, не вскрывая кабель? Если вы посмотрите на гитарный кабель с разъемом jack, то на штекере небалансного кабеля вы увидите кольцо, которое делит его на две секции, соответствующие двум проводам внутри.Балансный же гитарный кабель имеет дополнительное кольцо и соответственно три секции на штекере и три провода внутри.

В чем же принципиальное отличие в передаче сигнала?

Балансный выход

В сфере профессионального аудио оборудования одним из эталонных вариантов подключения является балансный. Внешне он мало чем отличается от широкопрофильного TRS, а вот алгоритм его работы позволяет добиться заметно лучшего качества звучания.

При небалансном подключении (обычный джек/миниджек, используемый в смартфонах и недорогих плеерах) сигнал поступает по двум проводникам: земле и информационному каналу (левый/правый). Такое решение позволяет существенно снизить конечную стоимость аудио устройства, но имеет один недостаток – высокий уровень помех.

При балансном подключении (симметричном) сигнал проходит по трем проводникам: два информационных канала (прямой и реверсный) и земля. Таким образом, электрический импеданс между проводниками уравновешен, поскольку подается в противофазе. Как результат: значительное увеличение мощности полезного сигнала и минимизация помех.

Как слушается: Экранирование кабеля против противофазы… В победителях однозначно останется балансный вариант исполнения подключения. Забудьте о помехах, шумах и искажениях, но это все еще физика.

Как проверить распиновку на нестандартном разъеме

Некоторое время в продажу выходили мобильные телефоны с нестандартными (оригинальными) штекерами. В данном случае распиновка наушников имеет различные схемы подключения.

При поломке кабель обрезают, и приобретают другую гарнитуру. Затем производят монтаж согласно схеме распиновки.

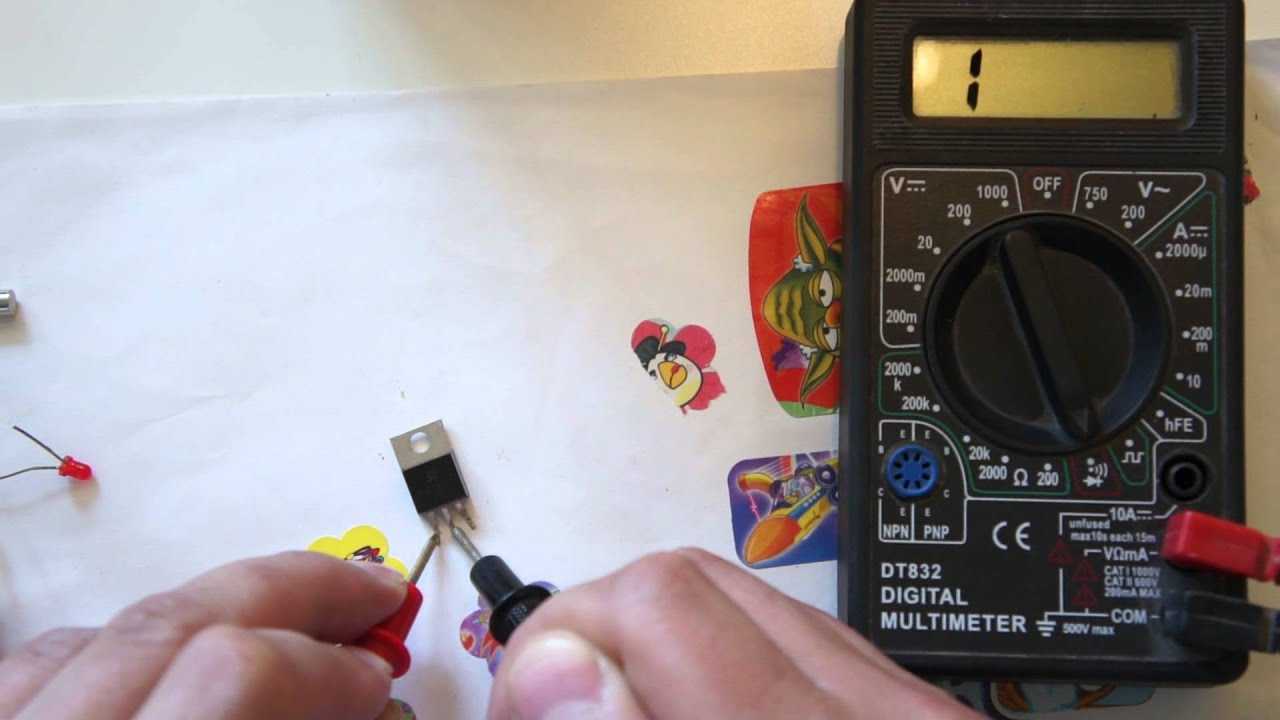

Распиновку наушников иногда проводят без помощи специалиста, используя следующие действия:

• с помощью активного растворителя производят разбор корпуса системы;
• далее идет прозвон выводов динамиков с учетом, что общий провод – нулевое сопротивление;
• прозвон контактов разъемов с нулевым сопротивлением;
• определение контакта подключения (его номера, при котором мультиметр** показывает сопротивление, приближенное к нулю) общего провода;
• прозвонка к противоположным контактам динамиков;
• в случае устройств, которые имеют микрофон, ищут подключения к контактам разъема для всех выводов.

* TRS – аббревиатура, образованная Tip-Ring-Sleeve, что обозначает наконечник-кольцо-гильза.

** Мультиметр – электроизмерительный аппарат, включающий в себя функции амперметра, вольтметра и омметра.

Как правообладатели узнают о продаже контрафакта

Правообладатели товарного знака или их представители устраивают проверки. Они приходят в магазин как обычные покупатели, берут товар с мультяшкой, расплачиваются и уходят. Процесс покупки снимают на скрытую камеру.

Если правообладатель обнаруживает, что купленный товар нелицензионный, он отправляет бизнесмену претензию. Это письмо, в котором правообладатель просит убрать с полок нелицензионный товар и выплатить компенсацию. А если бизнесмен не согласится — угрожает подать на него в суд (ст. 1252 ГК РФ).

По закону правообладатель может потребовать от предпринимателя компенсацию (ст. 1515 ГК РФ):

• от 10 тыс до 5 млн рублей;
• в двукратном размере стоимости товара;
• в двукратном размере стоимости права на товарный знак.

Можно ли красить датчик парковки

Много дискуссий ведется по поводу возможности покраски сенсоров на переднем заднем бампере.

Это разрешено делать, ведь краска не влияет на работоспособность устройства при выполнении нескольких условий:

Окрашивание датчика производится до установки на авто.
Перед нанесением ЛКМ поверхность сонара зачищается наждачной бумагой на 300 или 400

Это особенно важно при наличии на поверхности механических повреждений.
Поверхность обезжиривается и грунтуется акриловым составом.
Лишь после проведения указанных процедур допускается окрашивание датчика.. Датчики из пластмассы можно зачистить с помощью мелкой наждачной бумаги и нанести грунт

Датчики из пластмассы можно зачистить с помощью мелкой наждачной бумаги и нанести грунт.

Если после покраски сенсор перестала работать, это объясняется нарушением технологии и указанных выше правил.

Учтите, что достаточно появления проблем с одним датчиком, чтобы вся система функционировала неправильно или вообще не подавала сигналы.

Micro-jack 2.5

Разъем micro-jack 2.5 – самый маленький штекер наушников из всех существующих. Диаметр такого штекера равен всего 2.5 мм. Используются устройства с таким кабелем в телефонах и плеерах. Хотя сейчас найти смартфон с таким разъемом довольно трудно, так как большая часть производителей используют mini-jack. Такой разъем предназначен только для передачи аудиосигнала.

Многие используют наушники, несмотря на сам штекер, что может повлечь за собой проблемы. Например,если вставлять штекер TS в разъем TRRS, то средний контакт замкнется на землю и может повредиться выход аппаратуры. Если же наоборот штекер TRRS подключить к разъему TS, то средние контакты просто останутся неподключенными. В этом случае никакой проблемы, скорее всего, не возникнет, так как современные устройства не замечают этого момента, они не настолько чувствительны.

Распайка – наушники с TRRS 2.5 кабелем выглядит так:

• первый канал – левый;
• второй канал – правый;
• третий канал отвечает за микрофон;
• четвертый – общий.

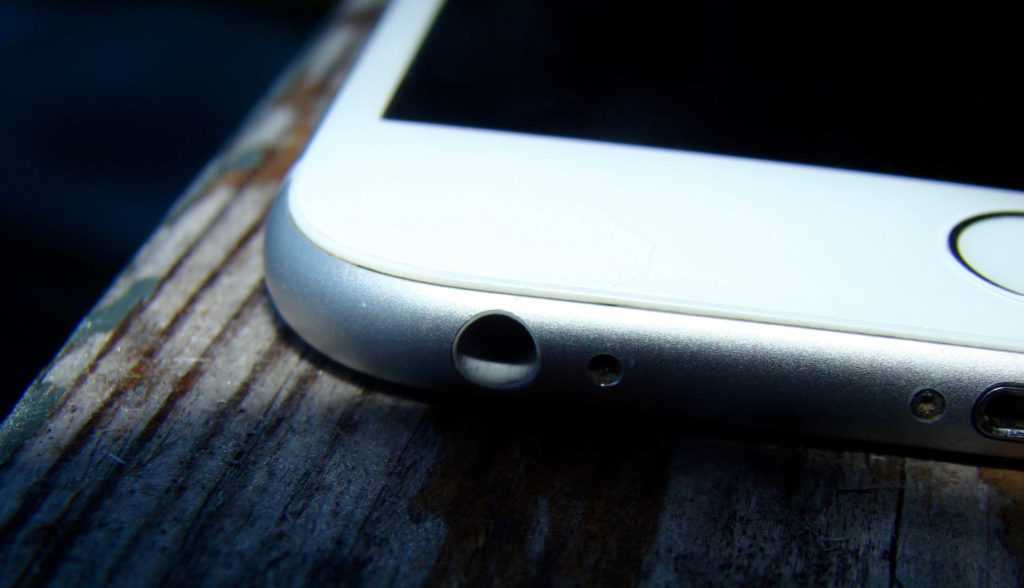

Очистите разъем для наушников

Как вы можете себе представить, много пыли, а также ворсинок могут пробиться в разъем для наушников с течением времени. Это может быть причиной проблемы, так как грязь может фактически блокировать соединение между наушниками и гнездом.

Первое, что вам нужно сделать, это просто заглянуть в 3.5-мм мини-джек, чтобы увидеть, насколько он грязный. Фонарик не помешает.

Следующий шаг — попытаться очистить его и надеяться, что это решит проблему. Есть много разных способов сделать это, некоторые из которых работают лучше, чем другие. Один из них — просто прочистить чем-нибудь (иголкой, к примеру) гнездо для наушников, это по крайней мере решит проблему по части пыли, которая находится внутри. Вы также можете использовать баллончик с сжатым воздухом, если у вас она есть

Отличный вариант — использование ватного тампона. Вдавите его в гнездо и немного закрутите его, чтобы удалить оттуда пыль. Будьте очень осторожны,, поскольку последнее, что вы хотите сделать, — это нанести вред устройству. Вы также можете намочить ватный тампон спиртом, но убедитесь, что вы не используете его слишком много.

После того, как вы закончите, загляните в гнездо для наушников еще раз, чтобы увидеть, сколько пыли и грязи вы смогли удалить. Подключите наушники, чтобы проверить, все ли работает так, как должно.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или .

При подаче напряжения (батарейкой или в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Схема распайки стандартных кабелей

Схема распайки симметричного XLR соединения штекер-гнездо

Схема распайки симметричного микрофонного кабеля

Схема распайки несимметричного микрофонного кабеля

Схема распайки кабеля для линейного моно сигнала

Схема распайки кабеля для линейного стерео сигнала

К РАЗДЕЛАМ КАТАЛОГА

НОВОСТИ

Новая серия TAURUS2 от компании PCE (Австрия)

Представляем новые силовые разъемы SCHUKO TAURUS2 для подключения однофазного оборудования. Корпуса разъемов выполнены из ударопрочной твердой резины. Герметизация кабеля осуществляется уплотнителем, выполненным, как часть корпуса.Подробнее Все новости

Как определить размер разъёма для наушников

Диаметр разъёма или штекера большинство пользователей способны определить визуально, ведь преимущественное большинство устройств оснащаются разъёмом 3,5 мм. Если диаметр штекера в вашем устройстве меньше привычного, значит это 2,5-мм джек, если используете профессиональное оборудование или музыкальный инструмент с разъёмом увеличенного диаметра – наверняка это 6,35-мм коннектор. Отличить джек от Lightning и USИ труда не составит.

Неопытные пользователи стоит воспользоваться измерительным устройством, например, штангенциркулем, хотя отличие в 1 мм покажет и школьная линейка.

Пятиштырьковый штекер (ОНЦ-ВГ).

Для разборки штекера ОНЦ-ВГ нужно надавить отвёрткой на лапку и удалить защитный колпачок.

Не забываем надеть защитный колпачок на кабель и отрезки изоляционной трубки (кембрика) на провода.

Припаивать провода к штекеру удобнее, если закрепить последний бельевой прищепкой, которую, в свою очередь, придавить к столу чем-нибудь тяжёлым.

Поочерёдно припаиваем три провода к контактам разъёма.

Должно получиться примерно так.

Теперь можно надеть защитные трубки.

Стрелкой показан элемент крепления кабеля, который не позволяет надёжно закрепить толстый кабель.

Если кабель достаточно толстый, а именно такие кабели предпочтительны при длине соединения в несколько метров, то для надёжного крепления кабеля нужно плотно намотать 10-12 витков нити в указанное на картинке место.

Чтобы крепление не ослабилась во время завязывания узла, можно закрепить концы нити каплей расплавленной канифоли.

Собираем обе половинки разъёма и совмещаем отверстие в защитном колпачке с фиксирующей лапкой.

Одеваем колпачок так, чтобы фиксирующая лапка попала в отверстие и зафиксировала колпачок. Если фиксация не произошла, снимаем колпачок и отгибаем лапку вверх. Снова одеваем колпачок.

Как определить назначение проводов гарнитуры

Итак самый простой вариант, особенно, когда под руками вообще ничего кроме ножа и паяльника нет — вскрытие пульта наушников

На этой стороне платы, внизу виден припаянный красно-желтый проводок, а рядом с ним красуется буковка G, которая как нам известно Ground или земля. Переворачиваем плату:

И видим, что синий провод — это R, т.е. Right — правый, а вот красный это M или микрофон. А это М+ или М- спросите Вы. Если это просто М, то подразумевается М+, т.к. М- всегда идет на землю. А если есть и + и — то знайте минус всеравно на землю)

Круто! Но среди этих проводков нету тех двух, идущих вместе. Хорошо, можно разобрать и наушник (как это сделать читаем тут)

Ага вот и они))) Но тут стоит Вас предупредить. Часто встречается несоответствие цветов проводков в проводе до и после развилки. Т.е. до пульта доходит тоже, что и на разъеме, а вот дальше и на второй наушник могут идти другие цвета.

Вообще в этом случае можно было обойтись без вскрытия наушника, т.к. Логично что среди цветов с которыми уже определились нету левого канала. Ну а желтый(золотой) поводок — всегда земля. Так что спаиваем (от слова паять, а не то что Вы подумали) вместе желтый и желто-красный проводки и вуаля имеем четыре провода классической расцветки

Что делать, если стационарный ПК или ноутбук не видят разъем наушников

Определите причину возникшей проблемы. Прежде всего проверьте корректность подключения. Стоит выяснить следующее:

• соответствует ли штекер разъему;
• вставлен ли штекер в разъем до упора;
• исправен ли кабель наушников.

Если при подключении USB-гарнитуры операционная система видит, но не может определить тип устройства, необходимо установить драйвер. Его можно загрузить с сайта производителя.

Часто наушники и гарнитура выходят из строя из-за повреждения кабеля в местах соединения со штекером.

Ремонт разъема на наушниках

В дорогих моделях наушников коннектор может разбираться. В таком случае восстановить нарушенное соединение просто. Достаточно добраться до контактов и подпаять отсоединившийся провод.

В устройствах бюджетного и среднего класса у штекера чаще всего неразборная конструкция. Чтобы получить доступ к контактам, придется срезать пластик. Сделать это возможно, но быстрее, проще и эстетичнее приобрести и присоединить новый штекер.

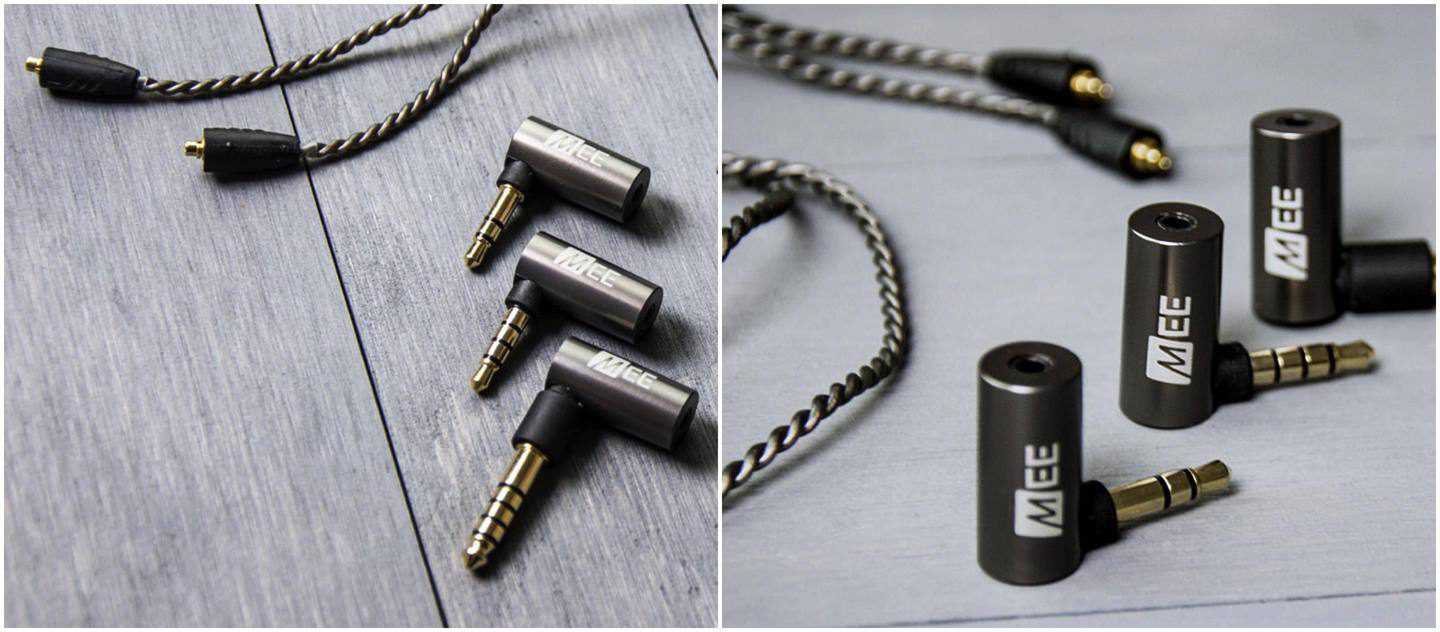

Замена разъема на наушниках

В магазинах радиотехники можно отдельно купить штекер любого формата в разборном корпусе. Останется обрезать вышедший из строя коннектор, зачистить провода и припаять к контактам нового.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

• TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
• TS// диаметром 3,5 мм (самый распространенный, применяется для современных , микрофонов, акустики, фотовспышек и т.д.)
• TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта .

Такие распиновки штекеров на 2 и на 3 контакта имеют и для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для , то стоит помнить о перегреве контактов .

За что отвечают элементы парктроника

Как уже отмечалось выше, в состав парктроника входит несколько элементов, каждый из которых имеет свои особенности и несет определенные функции в работе парковочной системы.

Датчик

В функции сенсора входит определение факта приближения к какой-либо поверхности и передача информации.

Принцип работы построен на отправке сигнала ультразвуковой частоты (около 40 кГц) и ожидание его возврата после отражения от препятствия. Чем меньше время отклика, тем ближе предмет.

Как правило, датчики начинают работать на расстоянии ближе 1,8 метров от какой-либо преграды.

Блок управления

Это «голова» парктроника, которая принимает сигналы от датчиков, переданные по «воздуху» или по проводам.

В зависимости от типа сигнала контроллер формирует данные для информирования водителя в форме звука или видео.

Блок управления парктроником Mercedes W211 A 211 545 39 32

Блок индикации

В зависимости от вида парктроника данные о приближении к препятствию через блок индикации могут передаваться в нескольких вариантах:

Тип	Выполняемые функции
1. Звуковая.	Информация передается водителю в виде звуковых сигналов. Чем ближе к препятствию, тем чаще звучит сигнал. Это наиболее простая и распространенная форма оповещения.
2. Световая.	В отличие от прошлого варианта водителю видна специальная шкала с разноцветными светодиодами. По мере приближения к преграде загораются лампочки определенного цвета. При этом зеленый — максимальное расстояние, а красный — минимальное.
3. Цифровая.	Преимущество этого варианта отображения — указания точного расстояния до предмета. Водитель может максимально близко подъехать к объекту без риска столкновения.
4. Оптическая.	Дополнительно система может дополнятся камерой заднего вида. В таком случае информация с парктроника накладывается на видео с камеры и выводится на специальный дисплей. По сути, применение устройства является одним из видов парковочной системы.

Степени совершенства

Из этого можно сделать один крайне интересный вывод: устройство с балансным выходом для наушников не обязательно должно быть балансным на всей протяженности звукового тракта. В ситуации с Schiit Audio Jotunheim можно проследить всю схемотехнику и увидеть собственными глазами, что это устройство — действительно балансное от начала и до конца. Но ничто не мешает сделать USB-ЦАП с балансным усилителем для наушников на одной стереофонической микросхеме ЦАПа и с небалансным трактом внутри. Достаточно установить на выходе два мостовых усилителя, и вот мы уже имеем балансный выход для наушников на небалансном устройстве. Отсюда возникает вполне логичный вопрос: имеет ли это смысл или же является бесполезным суррогатом?

Единого представления о балансном разъеме у производителей усилителей и источников нет, поэтому производители наушников подстраиваются сразу под всех

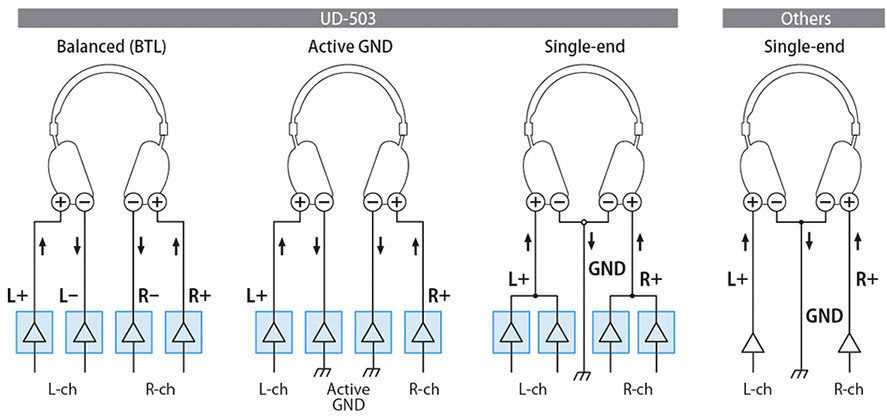

Рассмотрим оба варианта работы. Во-первых, полностью балансная схемотехника имеет неоспоримое преимущество, выраженное в низком уровне искажений, которое обеспечивает симметричная схема. Во-вторых, в полностью балансном включении схемотехника симметрична от начала и до конца. Оба звуковых канала после ЦАПа или аналогового балансного входа не имеют общей «земли» и никак между собой не связаны, что гарантирует максимальное разделение каналов. В схеме, у которой только выходной каскад будет балансным (мостовым), разделение каналов окажется меньше, чем в полностью балансной схеме, но все же больше, чем в небалансной.

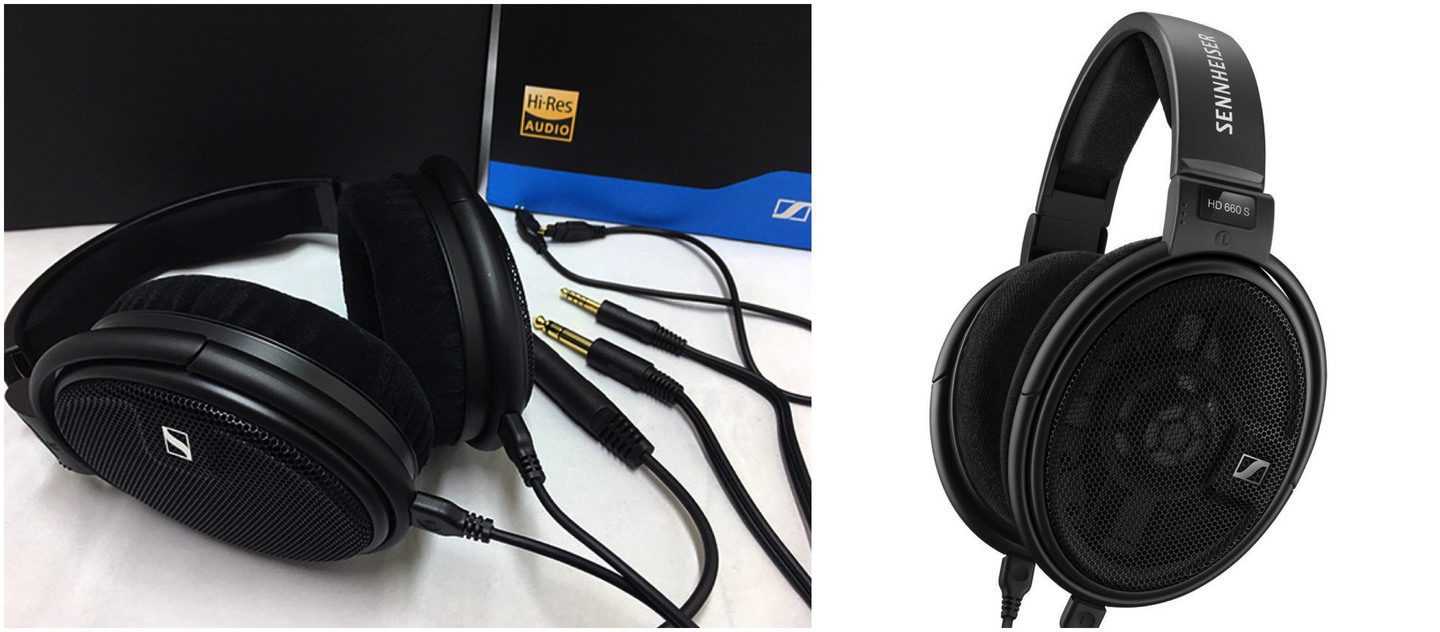

Наушники Sennheiser имеют два штатных кабеля: балансный (подключен, с большим «джеком») и небалансный (лежит рядом с маленьким 4-контактным «джеком»)

При этом в обоих вариантах используется сдвоенное включение усилителей, что подразумевает удвоение выходной мощности. Таким образом, для получения того же уровня громкости усилитель будет в два раза менее нагружен, нежели обычный. Двукратный запас мощности положительно отразится и на динамике звучания, и станет дополнительным средством повышения качества, ведь при малой нагрузке усилитель имеет меньший уровень собственных искажений и шумов, то есть будет звучать чище и детальнее.

Инженеры TEAC решили, что даже имея небалансный источник, грех не воспользоваться сдвоенными усилителями

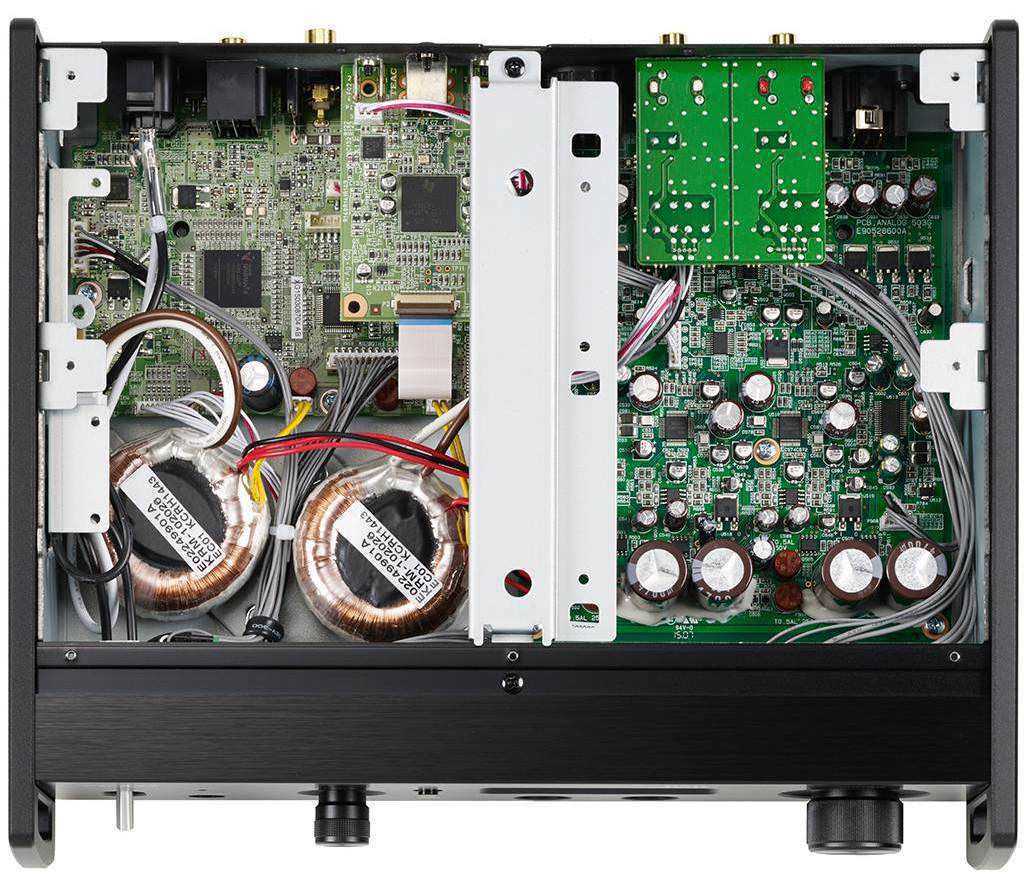

Хорошим примером реализации выходов в балансном усилителе служит модель TEAC UD-503. Фирменная схемотехника позволяет максимально эффективно использовать все возможные варианты использования в любой ситуации. При балансном подключении тракт получается полностью балансным.

Балансную схемотехнику легко узнать в любом устройстве: все та же симметрия

При небалансном по-прежнему есть прибавка в качестве звучания балансных наушников благодаря фирменной технологии с активной «землей», когда сигнал превращается в балансный на входе усилителя мощности. Наконец, при подключении обычных трехконтактных наушников каждый канал усиливается в мостовом режиме.

Лужение.

Лужение является обязательной процедурой в случае, если электроэлементы не были подготовлены к пайке ещё на стадии производства.

Для того чтобы залудить проводники и контакты штекера, можно поочерёдно приложить их к кусочку канифоли и прогреть паяльником. При этом на рабочей поверхности паяльника должна находиться капля припоя.

При использовании жидкого флюса на основе канифоли, нужно смочить поочерёдно проводники и контакты штекера флюсом, а затем прогреть паяльником с каплей припоя на жале.

Использование активного флюса допускается только для лужения, но не для окончательной пайки.

При использовании активных флюсов, требуется промывка паек.

Залуженный конец кабеля должен выглядеть примерно так.
