Что можно сделать из бесперебойника своими руками

Энергопотребление и защита

Если входное напряжение 165 В и ниже, электричество к подключенным устройствам будет поступать от аккумуляторов. Когда возрастет до 170 В, питание вновь будет подаваться от сети. Данный момент необходимо отметить, хотя столь резкий спад напряжения в 2021 явление нечастое. Тем не менее, эту особенность нужно учитывать, поскольку на дачах и в сельской местности подобное возможно. Такова обратная сторона функции AVR, которая защищает от резких перепадов напряжения.

Когда АКБ заряжаются, источник бесперебойного питания потребляет 65—70 ватт энергии. Чтобы запас электричества в полностью разряженных аккумуляторах достиг 9/10 их максимальной емкости нужно порядка четырех часов. Энергопотребление ИБП с заряженными АКБ снижается до 25 ватт.

В процессе зарядки батарей и работы устройство греется, но до теплого, а не горячего состояния.

Особенности ИБП Power Pro 600

Стоит отметить несколько интересных особенностей Ippon Back Power Pro 600:

  • компактные размеры позволят расположить устройство, не отнимая драгоценного рабочего пространства;
  • небольшой вес даёт возможность транспортировать, не прибегая к помощи со стороны;
  • простая и интуитивно понятная звуковая и светодиодная индикация состояния устройства всегда доложит о происходящих событиях и изменениях в цепи;
  • возможность запуска прибора бесперебойного питания в «холодном» режиме — без подключения ИБП к сети;
  • заряд в батарею поступает регулярно при соединении с сетью;
  • полезная функция Green Power защитит аккумулятор от преждевременного износа, отключив его от цепи при недопустимых нагрузках.

Правила первой зарядки и дальнейшей эксплуатации

Для надёжной работы аккумулятора в период гарантийного срока службы, производитель на этикетке указывает ограничительные данные;

  • Rechargeable — перезаряжаемая.
  • Do not recharge — не перезаряжать (не заряжается).
  • Initial current ХХ.Х А — ток зарядки (не больше).
  • Floating (Standby) use ХХ В. — максимальное напряжение, при котором батарея может находиться долгое время (буферный режим).
  • Cycle use — максимальное напряжение в циклическом режиме (заряд-разряд).
  • Risk of fire, explosion, or burns — риск (опасность) пожара, взрыва или ожога.
  • Do not short circuit the battery — не закорачивайте батарею.
  • Do not disassemble, heat above 40 °С or incinerate — не разбирайте, не нагревайте выше 40 °С и не сжигайте.
  • Recharge after use — перезарядить после использования.

На рисунке 2 изображён пример этикетки (трафарета) на аккумуляторе ИБП.

Режим работы, указанный на корпусе вашего накопителя, должен поддерживаться всё время. В исправном бесперебойнике поддерживается такой режим. Для проверки работоспособности зарядки для аккумулятора ибп, нужно разобрать блок и мультиметром измерить напряжение на клеммах батареи (без отключения от сети). Оно должно составлять (Floating use) 13–14 В. Если оно меньше, то, скорее всего, неисправна схема управления зарядкой блока и он не заряжался. Рассмотрим, как правильно самостоятельно заряжать и проверять его работоспособность.

Перед установкой нового аккумулятора его необходимо подзарядить (несколько часов), так как он теряет заряд за время хранения (от даты выпуска до даты продажи). При потере заряда на 25 % батарею нужно подзарядить простым ЗУ с напряжением не более 14 В, а при более глубоком разряде (напряжение батареи ниже 10 В) использовать автоматические (умные) ЗУ с тремя стадиями зарядки. Напряжение на клеммах измеряется мультиметром.

Перед эксплуатацией нового аккумулятора необходимо провести контрольно-тренировочный цикл для батареи (разряд-заряд). Для этого необходимо;

  • Установить, закрепить и подключить аккумулятор (красный +, черный -).
  • Отключить нагрузку от ИБП.
  • Включить бесперебойник в сеть. Дальнейшее восстановление ёмкости будет производиться в штатном режиме, внутренней схемой ибп под управлением контроллера.
  • Выключить ибп через несколько часов (до 24 часов).
  • Подключить к ИБП нагрузку. Можно включить эквивалент нагрузки — электрическую лампочку, электроплитку и такого типа, но по мощности не больше мощности ИБП.
  • Отсоединить от сети и включить ибп. Когда накопитель разрядится, ибп отключится, а зелёный индикатор замигает, и будут издаваться частые гудки.
  • Повторить цикл 2 или 3 раза.
  • Если сбоев нет, подключить штатную нагрузку, и можно пользоваться устройством.

Пошаговая инструкция по ремонту

Со схемами мы разобрались, можно начать ремонт ИБП своими руками. Как было замечено ранее, схема любого бесперебойника довольно сложна, но наиболее распространенные типовые неисправности можно устранить своими силами, имея самый простой инструмент – тестер, паяльник, отвертки.

Как разобрать бесперебойник

В зависимости от производителя и модели компьютерного источника бесперебойного питания разобрать их можно одним из двух способов.

Способ 1

На задней стенке находим 4 винта и отворачиваем их. Аккуратно тянем заднюю стенку на себя и отодвигаем. Снять полностью ее не получится – она соединена с блоком проводами.

Над передней стенкой находим паз и при помощи отвертки отжимаем замок. Снимаем переднюю панель. Она тоже на проводах!

Под передней стенкой находим еще три винта. Отворачиваем их. После этого боковая стенка легко снимется.

Способ 2

Здесь все несколько проще. Переворачиваем ИБП вверх «ногами». Находим 4 винта, отмеченные на фото ниже красными стрелками. Отверткой с длинным стержнем отворачиваем их. Беремся за заднюю часть крыши и слегка приподнимаем.

Ставим ИБП передней панелью к себе. Беремся за задний край верхней крышки. Тянем его на себя и вверх одновременно. Передняя панель держится на замках (на фото выше указаны зелеными стрелками), именно они должны выйти из зацепления. После этого верхняя крышка легко снимется.

Индикация

За индикацию смены состояния в Pro 600 отвечают звуковой и визуальный сигнал светодиода. При нормальной работе прибора лампочка горит постоянно. При переходе на питание от батареи начинает моргать. При этом каждые 10 секунд происходит звуковое оповещение. Если заряд аккумулятора опустится до предельной нормы, сигнал становится чаще. В случае же критической неисправности звук будет беспрерывным.

В LCD-версии весь процесс индикации более подробно отражён на дисплее. Для этого экран поделён на соответствующие блоки, которые отвечают за тот или иной аспект. Ему также помогает идентифицировать состояние звуковой сигнал.

На дисплее подробно отражаются входящее и исходящее напряжение, уровень заряда батареи и перегрузки, что очень удобно, и достаточно одного взгляда для того, чтобы определить, что в данный момент происходит в цепи.

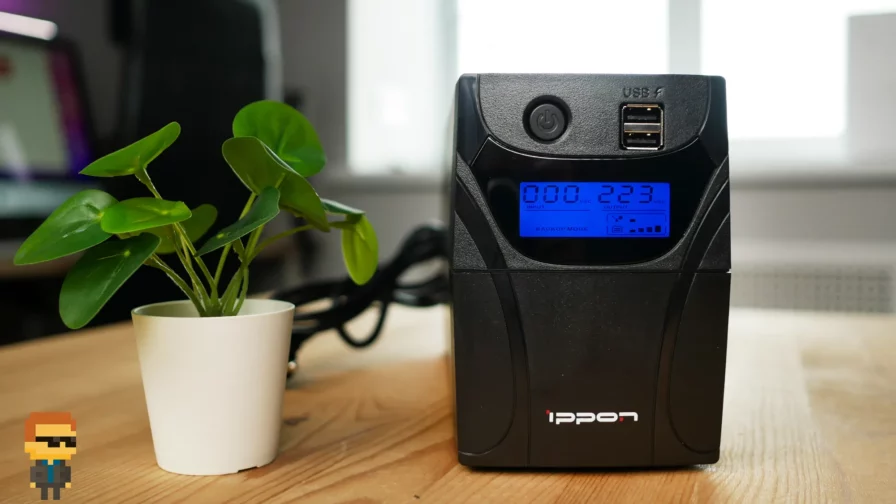

Как подключить и использовать Ippon Back Power Pro II Euro 850

Включаем ИБП в электрическую сеть. Нажимаем кнопку питания. Включение или выключение прибора сопровождает весьма громкий звук.

Подключаем ПК и монитор к розеткам на корпусе Back Power Pro II Euro 850. Порт USB-B на корпусе ИБП нужен для соединения с ПК. Применяется для управления источником бесперебойного питания с компьютера через сопутствующее ПО. Может обеспечивать автоматическое завершение работы операционной системы.

Если запитать через ИБП роутер — сохранит Wi-Fi, когда нет света.

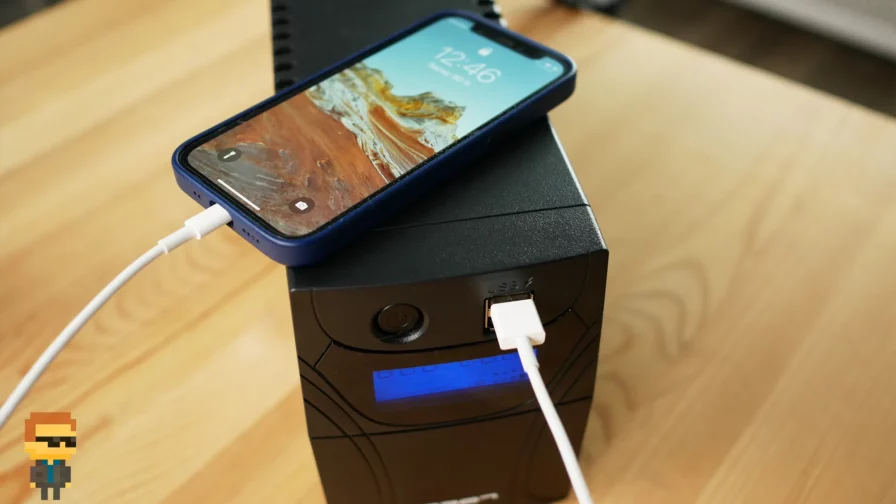

Когда нет электричества, но нужно зарядить телефон — подключаем девайс кабелем к порту USB-A ИБП. Мобильное устройство или беспроводные наушники будут заряжаться и при работе от сети. Но быстрая зарядка не поддерживается. Удобный резервный способ пополнения зарядки смартфона.

Рассматриваемый ИБП относится к линейно-интерактивным. Оснащен автотрансформатором. Корректирует незначительные колебания напряжения без переключения питания на встроенный аккумулятор.

Лучше обычного ИБП, который просто «перекинет» питание на аккумулятор не только при отключении электричества, но также при скачках или провалах напряжения в сети.

Ippon Back Power Pro 600: инструкция по неполадкам

ИБП может начать сбоить, в результате чего могут возникать ошибки, на которые нужно быстро и адекватно отреагировать

Для выявления первых симптомов необходимо обратить внимание на «поведение» устройства

Если прибор не включается и не горит индикатор, то, возможно, причина кроется в незаряженной батарее. Ippon Back Power Pro 600, аккумулятор которого неразборный, может быть неисправен, разряжен, или просто устройство имеет плохой контакт с сетью.

Непрерывный звуковой сигнал может возвещать о том, что началась перегрузка ИБП, а это значит, что к нему подключено слишком много устройств и их суммарная потребляемая мощность превышает оптимальную.

Малое время работы от батареи может быть вызвано как перегрузкой прибора, так и недостаточным зарядом аккумулятора или же полным его выходом из строя

В таких ситуациях может помочь отключение от ИБП устройств наименьшей важности. Если ничего другое не помогло, значит, неисправна батарея и её нужно менять

Особенности

К однозначным минусам относить не следует, но помнить надо: при отключении света ночью подаст сигнал, который способен сыграть роль преждевременного будильника. Если пользователь не отключает ПК на ночь, скорее положительный момент.

ПО WinPower по существу дублирует информацию, которую пользователь видит на экране устройства.

Отсутствуют малозначимые для большинства пользователей опции:

  • Возможность установить в стойку.
  • Защита кабеля антенны.
  • Сухие контакты.
  • Поддержка SNMP.

Отсутствие гула позволяет сосредоточиться на работе, игре или фильме. По скромной цене пользователь получает ИБП с экраном и опцией замены аккумуляторов. Применим в офисах, в том числе и домашних.

Back Comfo Pro II 1050 применяю, чтобы сохранить доступ к беспроводной сети, когда подача электричества временно прекращена.

Блоки бесперебойного питания для насоса отопления

Внешне прибор напоминает большой системный блок. Часто на передней панели есть дисплей с часами и панель с кнопками. Интуитивно понятное управление – на экран выводятся все основные данные: входное и выходное напряжение, уровень заряда аккумулятора, сила тока и другие.

Суть его работы в том, чтобы накопить энергию в аккумуляторах и потом отдавать её в случае необходимости.

Подключение источника бесперебойного питания к отопительной системе

  • блока бесперебойного питания;
  • аккумулятора(ов) на 12 V.

Напряжение 220 V преобразуется в 12 V и подаётся в зарядник. В то же время, энергия питает из сети котёл. Когда аккумулятор(ы) полностью зарядятся, подача тока автоматически прекращается, т.е. оно продолжает поступать, но транзитом.

Если же сеть отключается, ИБП начинает обратное преобразование – постоянное от батарей 12 V, в переменное 220 V.

Принцип работы источника бесперебойного питания

Автоматика сама включит резервное электропитание, а когда подача электроэнергии возобновится, переключится на работу от сети. Вмешательство человека не требуется и для зарядки аккумуляторов. Работает бесшумно.

Чаще всего используют аккумуляторы сделанные по технологии AGM, либо с гель-электролитом. Подключают их последовательно. В комплектацию входят все концевые отводы и кабельные перемычки.

Есть один нюанс – заряжается ИБП дольше, чем разряжается. Поэтому полностью заменить электроцентраль на длительное время бесперебойник для циркуляционного насоса не сможет.

Необходимость ИБП

Кроме уже перечисленных ситуаций (отключение электроэнергии и скачки напряжения), ИБП пригодится и в том случае, когда источником энергии является генератор воздушного охлаждения – дизельный или бензиновый.

Напряжение, получаемое от него, на выходе имеет пилообразную форму, тогда как требуется чистая форма синусоиды. ИБП с двойным преобразованием, установленный между котлом и генератором, решает проблему.

Итак, вот список требований, предъявляемых к ИБП:

  • стабилизация напряжения тока;
  • возможность длительной работы без внешнего электроснабжения;
  • подача напряжения в виде ровной синусоиды;
  • точность частоты;
  • плавный и моментальный переход на аккумуляторы;
  • надёжность.

Об устройстве теплого пола и затратах электроэнергии на отопление читайте тут.

Нет. Компьютерные ИБП на выходе имеют напряжение в виде зубцов – прямоугольников. Циркуляционные насосы от них перегреваются.

А у автомобильных аккумуляторов совершенно иные циклы заряда – разряда. Они определяются толщиной внутренних пластин.

Результат подключения компьютерного бесперебойника к циркуляционному насосу

У авто-аккумулятора толщина электродов меньше. Кроме того, вы увидите, что он всё время «думает», что заряжен не полностью. Время автономной работы сократится, а сопротивление будет низким. Всё это приведёт к кипению электролита и сильно ухудшит состояние прибора.

В замкнутом пространстве накапливается взрывоопасный водород.

Срок службы специальных аккумуляторов для ИБП, при правильной эксплуатации, 12 лет. Если же вопреки предостережениям, использовать автомобильный, он выйдет из строя гораздо раньше. Поэтому экономия, в данном случае, сомнительная.

Разновидности

Существует два вида ИБП для циркуляционного насоса (по времени переключения):

  1. Line-interactive (Линейно-интерактивные).
  2. On-line.

Линейно-интерактивные:

  • Время, которое требуется такому ИБП, чтобы переключиться на работу аккумуляторов – 4-10мс.
  • Используют один или два АКБ с ёмкостью от 38 до 100 А/ч.
  • Более низкое напряжение.
  • Требуется стабилизатор.
  • Стоят дешевле.

Он-Лайн:

  • время переключения на батарею – 0с.;
  • защищает от скачков напряжения путём двойного преобразования;
  • дольше могут работать автономно;
  • используют минимум три АКБ с ёмкостью от 45 до 100 А/ч;
  • функции фильтра;
  • стоят дороже.

Первые тесты

При переходе напряжения электрической сети за рамки установленного допустимого диапазона источник бесперебойного питания автоматически перейдёт на питание от встроенной батареи. При этом устройство оповестит об этом специальным звуковым сигналом.

Данный ИБП имеет на борту систему AVR. Эта система отвечает за автоматическую регуляцию напряжения, которая нужна для стабилизации входного напряжения, если оно не соответствует нормальному. Система AVR в Ippon Smart Power Pro имеет по одной ступени на каждую стадию нормализации — повышение или понижение.

Работа системы стабилизации показала, что выравнивание напряжения происходит в пределах от -15% до +7%. Это немного не сходится с заявленными характеристиками и не соответствует ГОСТу, но не критично для большинства подключаемого оборудования.

Нагружая по порядку от меньшей нагрузки к большей, ИБП показал стабильное напряжение в 228 В на всех уровнях загрузки.

Для того чтобы проверить функцию холодного старта, которой оборудован Smart Power Pro, было подключено оборудование в 600 Вт без контакта с электросетью. Оборудование стартовало без каких-либо нареканий.

Комментариев: 4 на “ Источник бесперебойного питания Ippon Back Power Pro 500 ”

Здравствуйте. У меня бесперебойник ИБП IPPON Back Power PRO 600. Но по начинке и компонентам, микросхемам и компоновке платы он точь в точь, один в один как у Вас в обзоре. Но, есть с ним проблемка: Примерно год – полтора его работы и аккумуляторы в нём умирают. Пришлось призадумался. Померял напряжение и ток которые постоянно подаются на полностью заряженный (новый) аккумулятор. Напряжение поддерживается бесперебойником на аккумуляторе 13,91 – 13,92 вольта. Ток заряда при этом 25 – 30 мА. При этом приложив ухо к аккумулятору и прислушавшись слышно отчетливо, что внутри аккумулятора есть хоть и очень слабое “бульканье” кипение, но всё же оно есть. И постоянное оно. Почитал многие форумы и выяснил, что у многих бесперебойников из-за перезаряда “кипят” аккумуляторы, поэтому долго и не выхаживают. Скажите пожалуйста эти самые 13,92 вольта и ток 25 – 30 мА ведь многовато же? Правда? Как Вы считаете? И если да, то как снизить напряжение подзаряда? Ну хотя бы вольт так скажем до 13-ти. Ну или до 12,8. Дело в том, что снизить это напряжение на самом деле не так то и просто, потому что на электронной плате внутри бесперебойника нет подстроечных резисторов. Абсолютно нет ни одного, ни единого. На плате напечатан номер модели: 098-17591-03(А) Так как же тогда его правильно и грамотно то снизить? Что бы и снизить его и не навредить всей электронике в целом? Чем снизить, какими элементами схемы это грамотно сделать? Где и как в схеме внести для этого коррективы? И если допустим корпус внутри вентилятором тем же дополнить каким нибудь миниатюрным (кулером), то где на плате можно было бы взять 12 вольт? Вы не подскажите? Очень очень нужно. Если знаете, – помогите разобраться. Заранее Вам спасибо.

и Вам здравствуйте. 1. Булькания вы в аккумуляторах услышать не можете. Там жидкого электролита нет. 2. После разряда аккумулятора, зарядка идет гораздо большим током. Измеренный вами ток 25 — 30 мА это ток поддержания заряда аккумулятора и предотвращения его разрядки. Он присутствует во всех ИБП. 3. По схемотехнике не подскажу. Часто аккумуляторы в этих ИБП умирают не от перезаряда, а от того, что сильно греются от трансформатора и высыхают.

А сколько у вас в этом ИБП работают аккумуляторы по времени и какие ставите?

Да, вы правы – “бульканье” – это просто я не совсем корректно выразился. Преувеличил как бы получается. Но, слышен внутри аккумулятора некий своеобразный шелест… Очень слабый, но отчётливо слышимый. Чем то намекает ползание муравьёв внутри спичечного коробочка. По любому это электролит “шуршит” которым пропитано стекловолокно или ещё что то там. В любом случае слышимые “шевеления” там какие то происходят однозначно, очень тихие, но есть и их слышно. (если прислушаться) И это как бы один нюанс так сказать. 1) На счёт относительно быстрого выхода из строя аккумуляторов из за высокой температуры трансформатора который внутри как “кипятильник” – это точно Вы указали. Точнее не бывает. Согласен с Вами абсолютно. Он очень горячий и внутри корпуса он серьёзно собой поднимает температуру. Это не хорошо сказывается на здоровье аккумулятора. Но. есть всё же кроме самой температуры ещё один НЕ МАЛОВАЖНЫЙ нюанс: 2) Это завышенное напряжение заряда. Потому что с повышением температуры самого аккумулятора напряжение его “буферного” так называемого подзаряда должно пропорционально снижаться. Есть коэффициенты снижения. Указаны в документациях к каждому практически аккумулятору. Одним словом – для длительного (положенного ему) срока службы аккумулятора должна быть в устройстве реализована, применена ТЕРМОКОМПЕНСАЦИЯ . И даже производители аккумуляторов это никак не скрывают и даже в документациях это чётко прописывают. Да, и не поленитесь пожалуйста, посмотрите одно не очень длинное но очень полезное и познавательное на мой (и я думаю не только мой) взгляд видео в ютюбе конкретно по этой всей теме. Очень всё толково рассказано. Без излишеств. Как раз там и про температуру и напряжение. Одно другое в итоге дополняет. И в итоге аккумулятору быстро приходит мучительная и быстрая смерть. Вот видео:

Сам посмотрел и всё сразу стало понятно.

Особенности ИБП Power Pro 600

Стоит отметить несколько интересных особенностей Ippon Back Power Pro 600:

  • компактные размеры позволят расположить устройство, не отнимая драгоценного рабочего пространства;
  • небольшой вес даёт возможность транспортировать, не прибегая к помощи со стороны;
  • простая и интуитивно понятная звуковая и светодиодная индикация состояния устройства всегда доложит о происходящих событиях и изменениях в цепи;
  • возможность запуска прибора бесперебойного питания в «холодном» режиме — без подключения ИБП к сети;
  • заряд в батарею поступает регулярно при соединении с сетью;
  • полезная функция Green Power защитит аккумулятор от преждевременного износа, отключив его от цепи при недопустимых нагрузках.

Таблица неисправностей и возможных причин поломки

Здесь и далее рассматриваются локальные UPS – предназначенные для питания одиночных ПК с периферией. Такие устройства применяются в офисах, их мощность не превышает 10 ватт.

Самые простые ситуации можно разрешить, не обладая специальными знаниями и навыками и не разбирая ИБП. Эти случаи сведены в таблицу.

Видимое проявление проблемы Возможная причина Способ устранения
UPS не включается или работает только от аккумулятора Неисправен сетевой шнур Заменить сетевой шнур
Перегорел плавкий предохранитель или сработало устройство защиты. Заменить предохранитель или взвести защитное устройство.
Отсутствует или неисправна батарея Установить исправную АКБ
При исправной батарее горит сигнал низкого уровня заряда Сбилась калибровка зарядного контроллера Восстановить калибровку с помощью ПО от производителя
Нет питания нагрузки при исчезновении напряжения сети (аккумулятор исправен) Сбой программного обеспечения Сбросить контроллер кнопкой «Сброс» (если есть) или перепрошить программу
Не заряжается АКБ Сбой программного обеспечения Сбросить контроллер кнопкой «Сброс» или перепрошить программу
ИБП отключается, горит значок перегрузки Излишняя нагрузка Уменьшить мощность нагрузки или количество потребителей

Не все УПС управляются программно. Недорогие модели собраны на дискретных элементах и микросхемах небольшой степени интеграции. Советы по перезагрузке, перепрошивке или настройке ПО к ним не относятся. Также надо учитывать, что одни и те же неисправности могут быть как при сбое работы ПО, так и при проблемах с «железом», поэтому сброс или перепрошивка – сродни первой медицинской помощи. Может помочь, а может не помочь. В этом случае понадобится глубокая диагностика и ремонт аппаратной части.


Кнопка взвода устройства защиты сети UPS APC.

Как из бесперебойника сделать блок питания

В этом случае из всей конструкции бесперебойника понадобится только трансформатор. Поэтому решившемуся на подобную переделку ИБП пользователю придется либо распотрошить весь ИБП, оставив только корпус и трансформатор, либо снять эту деталь, заготовив для нее отдельный корпус. Далее действуют по следующему плану:

С помощью омметра определяют обмотку с самым большим сопротивлением.Типовые цвета – черный и белый. Эти провода будут входом в блок питания. Если трансформатор остался в ИБП, то этот шаг можно пропустить – входом в самодельный блок питания в этом случае будет «входное» гнездо на торце ИБП, связующее прибор с розеткой.

Далее на трансформатор подают переменный ток на 220 вольт. После этого с оставшихся контактов снимают напряжение, подыскивая пару с разностью потенциалов до 15 вольт. Типовые цвета – белый и желтый. Эти провода будут выходом из блока питания.

Вход в блок питания формируют из проводов, по одну сторону от сердечника. Выход из блока формируют из проводов, расположенных с противоположной стороны.

На выходе из блока питания ставят диодный мост.

Потребители подключаются к контактам диодного моста.

Типовое напряжение на выходе из трансформатора – до 15 В, однако оно просядет после подключения к самодельному блоку питания нагрузки. Вольтаж на выходе конструктору такого устройства придется подбирать путем экспериментов. Поэтому практика использования трансформатора ИБП как основы блока питания для компьютера – это далеко не самая лучшая идея.

Рейтинг лучших источников бесперебойного питания

Рейтинг ИБП для дома и дачи 2020 года представлен устройствами двойного преобразования, а также резервными и интерактивными источниками бесперебойного питания. В символические Топ-5 включены:

  1. APC by Schneider Electric Smart-UPS RT 10000VA 230V. Десятикиловатная модель с двойным преобразованием известного американского производителя, выпускающего лучшие ИБП для дома. Устройство рассчитано на жесткие условия работы и продолжительный автономный режим. Оснащено долговечной аккумуляторной батареей с системой интеллектуального подзаряжания. На выходе гарантирует чистую синусоиду. Предусматривает несколько эффективных «байпайсов» (обходных путей). Отлично подходит в качестве ИБП котла отопления. Единственный недостаток – высокая цена – от 400 тыс. рублей.
  2. Powercom VANGUARD VGS-2000XL. Еще один представитель ИБП двойного преобразования. Оригинальная схема «байпайса» обеспечивает высокое быстродействие и КПД. Рассчитан на питание двух периферийных устройств. Оснащен тремя АКБ NPW36-12 с емкостью 7 Ач. Применим в быту и производственных целях. Цена – 49–62 тыс. рублей.
  3. Eaton Ellipse ECO EL650. Резервный ИБП, выпускаемый одноименной машиностроительной корпорацией из США. Выделяется качеством сборки, компактным и прочным корпусом. Оборудован четырьмя выходными розетками с защитой по напряжению по технологии AVR. Предусматривает самодиагностику АКБ. Прост в настройках и эксплуатации. Цена – от 11,5 тыс. рублей.
  4. Powercom RAPTOR RPT-2000AP. Интерактивный источник бесперебойного питания из Кореи. Выделяется простым и лаконичным дизайном с минимальным количеством элементов управления. Предусматривает нагрузку из шести независимых потребителей. Имеет солидный запас мощности. Длительный срок эксплуатации и относительно невысокая стоимость омрачены шумностью вентилятора. Цена – от 10,7 до 12,2 тыс. рублей.
  5. Powercom WOW-850 U. Компактный корейский ИБП резервного типа, который при невысокой цене наделен множеством полезных функций. Среди преимуществ девайса отмечают бесшумность, емкостной и надежный аккумулятор на 12 мАч и защиту розеток от попадания посторонних предметов. Цена – около 6,5 тыс. рублей.

Однозначно указать какой лучше источник бесперебойного питания сложно. Каждой характерны свои нюансы, достоинства и недостатки. На выбор влияет известность производителя, а также цель приобретения устройства. Увеличение количества потребителей не всегда оправдано, а некоторые функции при определенных условиях бесполезны.

Самостоятельное подключение к сети дома

Подключение инверторного ИБП к сети дома – простая процедура, не требующая присутствия специалиста. Большинство приборов активируются согласно общему алгоритму, который можно рассмотреть на примере ИБП для котла отопления:

  1. После распаковки бесперебойника, к нему подключают аккумуляторную батарею, придерживаясь маркировки проводов и соответствующих обозначений. Как правило, красный цвет соответствует «+», а черный указывает на «-».
  2. С помощью сетевого кабеля ИБП соединяют с общей сетью и проверяют работоспособность по встроенным индикаторам.
  3. Источник обесточивают и соединяют с котлом. В большинстве случаев нагрузочные розетки расположены с тыльной стороны прибора. При включении газовых котлов необходимо учитывать соответствие нейтрали и фазы, иначе в работе отопительного оборудования возможны сбои.
  4. Собранную схему запускают в штатном режиме и имитируют пропадание напряжения, что делают с помощью автомата на распределительном щитке.
  5. При нормальном подключении ИБП издаст характерный звуковой сигнал и оповестит пользователя о переходе на резервное (автономное) питание соответствующей индикацией.

При подключении ИБП к сети необходимо учитывать его мощность. При планировании высокой нагрузки следует позаботиться об отдельном питающем кабеле и автомате.

Главные спецификации по данным вендора

Общие сведения:

  • Питание от бытовой сети с номинальным напряжением 220 В.
  • Защита оболочки — IP20.
  • Предусмотрена защита от глубокого разряда АКБ, перегрузки при работе от сети или аккумулятора, короткого замыкания и высоковольтных выбросов.
  • Позволяет защитить телефонную линию или компьютерную сеть.
  • Без упаковки весит 9 кг 700 г.
  • 2 USB type A 5 В / 1,8 А;
  • RS232;
  • USB type B.

Соответствует стандартам ЕврАзЭС:

  • ТР ТС 004/2011 — Требования безопасности низковольтного оборудования.
  • ТР ТС 020/2011 — Электромагнитная совместимость.

Уровень шума: < 40 дБ.

Предусмотрено ПО для тонкой настройки. Понадобится преимущественно системным администраторам.

Основные характеристики и сведения (заявлены Ippon)

ID модели Back Power Pro II Euro 850 — 1005575.

Главные спецификации ИБП:

  • Напряжение (номинальное) — 220 В.
  • Частота (номинальная) — 50 Гц.
  • Форма выходного напряжения — Аппроксимированная (модифицированная) синусоида.
  • Выходная мощность — 480 Вт, 850 ВА.
  • USB-зарядка — 5 В, 1,8 А.
  • Время переключения между питанием от сети и аккумулятора: до 10 мс, типичное — 2—6 мс.
  • Аккумуляторная батарея — кислотно-свинцовая, необслуживаемая.
  • КПД — до 95%.
  • Масса — 5,5 кг.

Версии ПО Ippon WinPower предусмотрены для операционных систем: Windows, macOS, Linux, FreeBSD, IBM Aix, Sun Solaris, Compaq True 64, HP-UX.

Передняя панель

Верхняя часть передней панели содержит несколько индикаторов-светодиодов, которые расположены в ряд. Самый верхний диод отражает неисправное состояние приора. Если он загорится красным, значит возникли неполадки и нужно принимать меры.

Следующие 4 индикатора показывают уровень нагрузки при работе устройства от сети. Если питание из сети по каким-либо причинам пропало, эти индикаторы отразят текущий заряд аккумуляторной батареи.

Последний индикатор в ряду отражает состояние линии устройства. Если светодиод горит постоянно зелёным светом — значит работа идёт от сети, а если моргает — от батареи.

На этом индикация состояния Ippon Smart Power Pro 1000 завершается. Стоит отметить, что помимо визуальной индикации присутствует и звуковое оповещение.

Ниже приборов индикации есть две кнопки управления, расположенные одна над другой — верхняя кнопка отключает звук, а нижняя включает сам аппарат.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Семинар по технике
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
