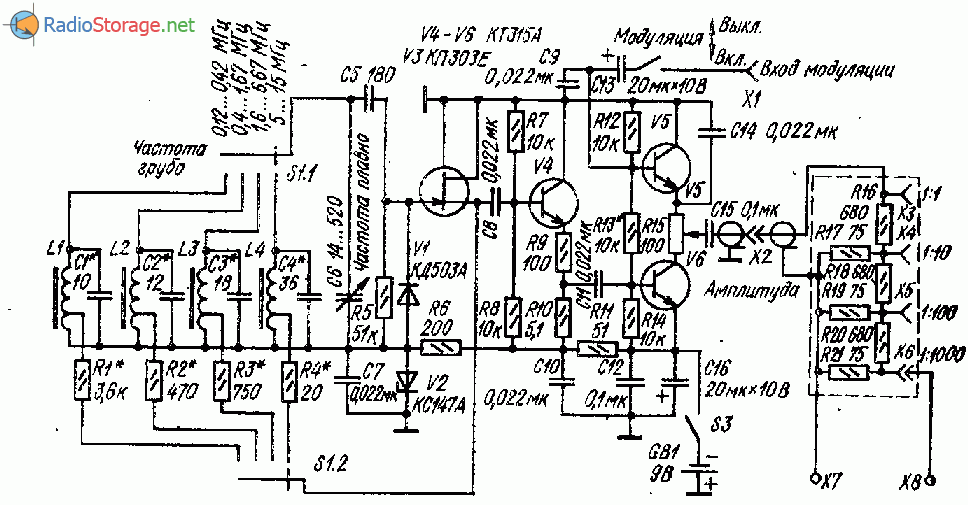

Этот прибор может быть использован для налаживания усилителей низкой частоты приемников, телевизоров, магнитофонов, для настройки аппаратуры радиоуправления моделями. Весь диапазон частот, генерируемых прибором, разбит на четыре поддиапазона: 10—100 гц 100 — 1000 гц, 1000 гц—10 кгц и 10— 100 кгц. Рис. 25. Схема генератора звуковой частоты. Прибор работает на четырех транзисторах и питается от трех батарей КБС-Л-0,50, соединенных последовательно. Ток, потребляемый прибором от источника питания, 10 ма при выходном напряжении 8 в. Выходное сопротивление прибора 1 ком.Схема прибора показана на рис. 25. Генератор собран по cxetae Т-образного моста на транзисторах Т1 и Т2. Положительная обратная связь между коллектором транзистора Т1 и базой транзистора Т2 осуществляется через диод Д1, на электродах которого поддерживается фиксированное напряжение 0,6 в, благодаря чему характеристика тока транзистора Т1 получается более линейной.Обратная связь между коллектором транзистора Т2 и эмиттером транзистора Т1 осуществляется через резистор R7. Напряжение на диоде Д2 определяет рабочую точку обоих транзисторов.Частота генератора грубо изменяется включением в Т-образный мост конденсаторов C1—С4 и С5—C8 переключателями П1, и П1б. Плавно частоту регулируют резистором R13.Для уменьшения влияния на генератор подключаемых к нему налаживаемых приборов на транзисторе Т3, включенном по схеме эмиттерного повторителя, собран выходной каскад.Детали. Для генератора используют широко распространенные детали. Переключатель П4 — одноплатный, на 4 положения. Резистор R4 типа СПО-0,5, R3 — СПО-2. Конденсаторы С1—С8 типа МБ или БГМ. Диоды Д1—Д3 типов Д9, Д2, Д101. Микроамперметр на ток 500 мка с внутренним сопротивлением 1 500 ом. Рис. 26. Внешний вид генератора. Детали генератора монтируют на плате из текстолита (рис. 26) и лицевой панели прибора. Корпус и панель изготовлены из листового дюралюминия толщиной 1,5—2 мм. Внешние размеры корпуса составляют 210X100x55 мм.Внешний вид прибора показан на рис. 27.Настройку генератора начинают с подбора диодов Д1 и Д2, прямое падение напряжений на которых должно быть 0,5—0,6 в. При таких напряжениях на диодах ток, потребляемый прибором от батареи при максимальном выходном напряжении, должен быть 8—12 ма. Если ток меньше, значит прибор не генерирует. Генерации добиваются переменным резистором R4. Рис. 27. Расположение деталей в корпусе генератора. Чтобы каждый поддиапазон перекрывал указанные частоты, нужно конденсаторы, входящие в мост, подобрать такой емкости, чтобы переводя генератор переключателем П1 с одного поддиапазона на соседний, частота изменялась точно в 10 раз.Сначала переключатель П1 надо установить в положение 1, когда в мост будут включены конденсаторы С4 и С8. Генератор при этом должен перекрывать диапазон частот от 10 до 100 гц. Подогнать такой участок частот можно изменением емкостей конденсаторов C1 и C8. Затем переключатель устанавливают в положение 2 (подключают конденсаторы С7 и С2). Теперь частота генератора должна изменяться резистором R13 от 100 до 1 000 гц. Если она не соответствует этому диапазону, нужно изменить емкости конденсаторов С2 и С7.Так же настраивают остальные поддиапазоны генератора, умножая частоты соответственно на 100 и 1 000.Для градуировки прибора нужен контрольный генератор звуковой частоты, по которому и настраивают самодельный прибор. К обоим генераторам подключают головные телефоны. При равенстве частот генераторов в телефонах слышен звук одного тока (нулевые биения между частотой эталонного и самодельного генераторов).Шкалу прибора вычерчивают на плотной белой бумаге и покрывают прозрачным лаком.
В.В. Вознюк. В помощь школьному радиокружку Ключевые теги: Измерения, Вознюк |
|||||
|
|||||
|
|||||
Параметры ГПД
Диапазон, кГц 5485…6015 Уход частоты (на средней частоте диапазона), кГц, не более: за первые 15 мин самопрогрева 1 за последующие 15 мин ….0.05* за последующий час прогрева 0,02* Коэффициент гармоник, %, не более 5 Расстройка (при изменении управляющего напряжения от -12 до -24 В), кГц ±3 Выходное высокочастотное напряжение. В 0,5 Сопротивление нагрузки, кОм, не менее 5 Принципиальная схема ГПД приведена на рис.
Собственно генератор выполнен на полевом транзисторе 1V2. Нагружен на низкое входное сопротивление буферного каскада на транзисторе 1V3, включенном по схеме с общим эмиттером. Все детали генератора, за исключением переменного и подстроечного конденсаторов 1СЗ и 1С4 и резистора 1R6, смонтированы в латунном экране диаметром 45 и высотой 60 мм.
Толщина стенок экрана — 4 мм. Конденсаторы 1С1, 1С10, 1С12, 1C13 — КЛС, 1С2, 1С5-1С9, 1С11 — КТК-1. Цвет окраски корпусов 1С2, 1C5, 1C6, 1С9 — серый, 1С7, 1С11 — голубой, 1С8 — красный. Конденсатор 1СЗ — гетеродинная секция счетверенного блока от радиостанции Р-108. Там же установлен подстроечный конденсатор 1С4.
Катушка L1 выполнена на керамическом гладком каркасе диаметром 18 мм (использован каркас гетеродинной секции приемника Р-253) проводом ПЭВ-2 0,51 и содержит 25 витков, намотанных виток к витку. Провод на каркасе закрепляют клеем БФ-2. Отвод делают от 7,5 витков в виде скрученной и пропаянной перед намоткой петли провода. После намотки катушку просушивают в течение двух часов при температуре 120° С с последующей сушкой в течение суток при комнатной температуре.
Требования к параметрам гетеродина
Основное требование к сигналу гетеродина – спектральная чистота. Если гетеродин вырабатывает напряжение, отличное от синусоиды, то в смесителе возникают дополнительные комбинационные частоты. Если они попадают в полосу прозрачности входных фильтров, это приводит к дополнительным каналам приёма, а также к появлению «поражённых точек» — на некоторых частотах приёма возникает свист, мешающий принимать полезный сигнал.
Другое требование – стабильность уровня выходного сигнала и его частоты
Второе особенно важно при обработке сигналов с подавленной несущей (SSB (ОБП), DSB (ДБП) и т.п.) Неизменность выходного уровня получить несложно применением стабилизаторов напряжения для питания задающих генераторов и правильным выбором режима активного элемента (транзистора)
Постоянство частоты зависит от стабильности задающих частотных элементов (ёмкости и индуктивности колебательного контура), а также от неизменности ёмкости монтажа. Нестабильность LC-элементов определяется, большей частью, изменяющейся во время работы гетеродина температурой. Для стабилизации компонентов контура их помещают в термостаты, а также применяют специальные меры для температурной компенсации уходов значений ёмкости и индуктивности. Катушки индуктивности обычно стараются сделать полностью термостабильными.
Для этого применятся специальные конструкции – катушки мотают с сильным натяжением провода, витки заливают компаундом, чтобы исключить сдвиг витков, провод вжигают в керамический каркас и т.п.
Для уменьшения влияния температуры на ёмкость задающего конденсатора его составляют из двух или более элементов, подбирая их с различными значениями и знаками температурного коэффициента ёмкости так, чтобы они взаимно компенсировались при нагреве или охлаждении.
Из-за проблем с термостабильностью не получили большого распространения гетеродины с электронным управлением, где в качестве ёмкости используется варикапы. Их зависимость от нагрева носит нелинейный характер, и скомпенсировать её очень сложно. Поэтому варикапы применяют только в качестве элементов расстройки.
Ёмкость монтажа складывается с ёмкостью задающего конденсатора, и её нестабильность также приводит к уходу частоты. Чтобы избежать нестабильности монтажа, все элементы гетеродина надо монтировать очень жестко, чтобы избежать даже минимальных сдвигов друг относительно друга.
Настоящим прорывом в построении задающих генераторов явилась разработка в 30-х годах прошлого столетия технологии порошкового литья в Германии. Это позволило изготавливать сложные трехмерные формы для узлов радиоаппаратуры, что дало возможность достигнуть невиданной на тот момент жёсткости монтажа. Это позволило вывести надежность систем радиосвязи вермахта на новый уровень.
Смотрите это видео на YouTube
Если гетеродин неперестраиваемый, частотозадающим элементом обычно служит кварцевый резонатор. Это позволяет получить чрезвычайно высокую стабильность генерации.
В последние годы наметилась тенденция перехода в применении в качестве гетеродинов вместо LC-генераторов цифровых синтезаторов частоты. Стабильность выходного напряжения и частоты в них достигается легко, а вот спектральная чистота оставляет желать лучшего, особенно если сигнал генерируется с помощью недорогих микросхем.
На сегодняшний день на смену старым технологиям радиоприёма приходят новые, такие как DDC – прямая оцифровка. Не за горами время, когда гетеродины в приёмной аппаратуре исчезнут как класс. Но это наступит не так скоро, поэтому знания о гетеродинах и принципах гетеродинного приёма будут востребованы ещё долго.
Что такое импульсный блок питания и где применяется
Что такое оптрон, как работает, основные характеристики и где применяется
Что такое триггер, для чего он нужен, их классификация и принцип работы
Что такое ШИМ — широтно-импульсная модуляция
Преобразователи напряжения с 12 на 220 вольт
Что такое делитель напряжения и как его рассчитать?
Двухтактный генератор для ленивых
Самая простая схема генератора, какую только мне приходилось когда-либо видеть:
В этой схеме легко улавливается схожесть с мультивибратором. Я вам скажу больше – это и есть мультивибратор. Только вместо цепочек задержки на конденсаторе и резисторе (RC-цепи), здесь используются катушки индуктивности. Резистор R1 устанавливает ток через транзисторы. Кроме того, без него генерация просто-напросто, не пойдет.
Механизм генерации:
Допустим, VT1 открывается, через L1 течет коллекторный ток VT1. Соответственно, VT2 закрыт, через L2 течет открывающий базовый ток VT1. Но поскольку сопротивление катушек раз в 100…1000 меньше сопротивления резистора R1, то к моменту полного открытия транзистора, напряжение на них падает до очень маленького значения, и транзистор закрывается. Но! Поскольку до закрытия транзистора, через L1 тек большой коллекторный ток, то в момент закрытия происходит выброс напряжения (ЭДС самоиндукции), который подается на базу VT2 открывает его. Все начинается по новой, только с другим плечом генератора. И так далее…
Этот генератор имеет только один плюс – простота изготовления. Остальные – минусы.
Поскольку в нем отсутствует четкое времязадающее звено (колебательный контур или RC-цепь), то частоту такого генератора рассчитать весьма сложно. Она будет зависеть от свойств применяемых транзисторов, от напряжения питания, от температуры и т.д. Во-общем, в серьезных вещах этот генератор лучше не использовать. Однако, в диапазоне СВЧ его применяют довольно часто.
Параметры ГПД
Диапазон, кГц 5485…6015 Уход частоты (на средней частоте диапазона), кГц, не более: за первые 15 мин самопрогрева 1 за последующие 15 мин ….0.05* за последующий час прогрева 0,02* Коэффициент гармоник, %, не более 5 Расстройка (при изменении управляющего напряжения от —12 до —24 В), кГц ±3 Выходное высокочастотное напряжение. В 0,5 Сопротивление нагрузки, кОм, не менее 5 Принципиальная схема ГПД приведена на рис.
Собственно генератор выполнен на полевом транзисторе 1V2. Нагружен на низкое входное сопротивление буферного каскада на транзисторе 1V3, включенном по схеме с общим эмиттером. Все детали генератора, за исключением переменного и подстроечного конденсаторов 1СЗ и 1С4 и резистора 1R6, смонтированы в латунном экране диаметром 45 и высотой 60 мм.
Толщина стенок экрана — 4 мм. Конденсаторы 1С1, 1С10, 1С12, 1C13 — КЛС, 1С2, 1С5—1С9, 1С11 — КТК-1. Цвет окраски корпусов 1С2, 1C5, 1C6, 1С9 — серый, 1С7, 1С11 — голубой, 1С8 — красный. Конденсатор 1СЗ — гетеродинная секция счетверенного блока от радиостанции Р-108. Там же установлен подстроечный конденсатор 1С4.
Катушка L1 выполнена на керамическом гладком каркасе диаметром 18 мм (использован каркас гетеродинной секции приемника Р-253) проводом ПЭВ-2 0,51 и содержит 25 витков, намотанных виток к витку. Провод на каркасе закрепляют клеем БФ-2. Отвод делают от 7,5 витков в виде скрученной и пропаянной перед намоткой петли провода. После намотки катушку просушивают в течение двух часов при температуре 120° С с последующей сушкой в течение суток при комнатной температуре.
Самодельные генераторы НЧ для настройки усилителей НЧ и приемников
Практика показала, что такие генераторы очень помогают при настройке и ремонте различных радиотехнических устройств. С их помощью очень легко проверить прохождение сигнала. Автор статьи встроил один генератор в прибор Ц43101, второй – в Ц4342М.
В радиолюбительской практике при ремонте и настройке каких-либо радиолюбительских устройств, например, теле и радиоприемников, усилителей низкой частоты (УНЧ), часто вполне достаточно простых генераторов сигналов различных частот, у которых форма импульсов отлична от прямоугольных. Такие генераторы дают очень большое количество гармоник (вплоть до УКВ диапазона), т.е. до частот УКВ вещания и телевидения.
Схемы таких генераторов опубликованы в радиолюбительской литературе. В данной статье предлагается еще три схемы простых генераторов. Они содержат минимум деталей и питаются от одного элемента напряжением 1,5 В. Если применить 3-вольтовое или 4,5-вольтовое питание без изменения номиналов деталей генераторов, то увеличивается амплитуда выходного сигнала, что расширяет область применения генераторов.
Изготовление генераторов не требует каких-либо дефицитных деталей. Возможно использование и деталей выпуска прежних лет. Один генератор собран на транзисторах КТ315, а другие на транзисторах более раннего выпуска: П11, П15, П16, П21-П25, П416 и т.д. Таким образом, возможно применение любых транзисторов, какие имеются у радиолюбителя. Включается питание устройства отдельным выключателем. Генератор (рис.1) помещен в отдельный корпус.
Монтаж изделия (по выбору радиолюбителя) можно выполнить как печатным, так и навесным способом. Генераторы, встроенные в приборы, автор этой статьи изготовил навесным монтажом, а выполненный в отдельном корпусе печатным монтажом. Это видно на снимке. Печатный монтаж автор не травил, а просто резал, так как этот способ при малом производстве гораздо проще, менее трудоемок и дешевле, чем травление.
Детали. Резисторы – любые малогабаритные малой мощности. Конденсаторы так же любые, малогабаритные. Если необходимо работать с данными генераторами в цепях с напряжением более 50В, то конденсаторы С2 (рис.2), С3 (рис.3), С1 (рис. 1) необходимо выбирать с рабочим напряжением не менее 300-400В.
В генераторе на рис.1 применена цепочка R5, VD1 (АЛ307) для индикации включения генератора. В генераторе, который собран в отдельном корпусе, выход изготовлен в виде щупа под острую иглу. Игла в нерабочем положении убирается внутрь корпуса. При работе щуп (игла) выдвигается. Этой иглой удобно работать, касаясь острым концом точек монтажа проверяемого устройства.
Схема СВ передатчика.
На лампе Л1,Л2 собран УНЧ, он же модулятор. В принципе схема унч может быть любая другая ламповая.
На лампе Л3 собран задающий генератор (ГПД –генератор плавного диаппазона) по схеме Шатского. Просто замечательная схема выдающая на выходе один четкий пик несущей и пару слабых гармоник. По стравнению с генератором трехточкой – «небо и земля».
На лампе Л4 собран усилитель мощности выходного сигнала.
L1 – Контурная катушка генератора, задающая частоту передатчика. 75- 100 витков на каркасе от контура ПЧ телевизора СССР. Катушка в штатном алюминиевом экране. *В катушку вкручено 2 штатных ферритовых сердечника – конкретно для этого экземпляра передатчика .
Переменный конденсатор, включенный параллельно L1 – перестройка передатчика по диапазону (конденсатор от транзисторного радиоприемника).
Катушка L2 – П контур. 100 витков (в зависимости от антенны).
Назначение гетеродина и принцип гетеродинного приёма
На заре радиоприёма при построении схем приёмников обходились без гетеродинов. Выделенный входным колебательным контуром сигнал усиливался, а после детектировался и подавался на усилитель низкой частоты. С развитием схемотехники возникла проблема построения усилителя радиочастоты с большим коэффициентом усиления.
Для перекрытия большого диапазона он выполнялся с широкой полосой пропускания, что делало его склонным к самовозбуждению. Переключаемые усилители получались слишком сложными и громоздкими.
Все изменилось с изобретением гетеродинного приёма. Сигнал с перестраиваемого (или фиксированного) генератора подается на смеситель. На другой вход смесителя подается принимаемый сигнал, а на выходе получается огромное количество комбинационных частот, представляющих собой суммы и разности частот гетеродина и принимаемого сигнала в различных сочетаниях. Практическое применение обычно имеют две частоты:
- fгетеродина-fсигнала;
- fсигнала- fгетеродина.
Эти частоты называются зеркальными по отношению друг к другу. Приём ведется на одном канале, второй отфильтровывается входными цепями приёмника. Разность называется промежуточной частотой (ПЧ), её значение выбирается при проектировании приёмного или передающего устройства. Остальные комбинационные частоты отфильтровываются фильтром промежуточной частоты.
Для промышленной аппаратуры существуют стандарты для выбора значения ПЧ. В любительской аппаратуре эта частота выбирается из разных условий, включая наличие комплектующих для построения узкополосного фильтра.
Выделенная фильтром промежуточная частота усиливается в усилителе ПЧ. Так как эта частота фиксирована, а полоса пропускания невелика (для передачи голосовой информации вполне достаточно 2,5…3 кГц), усилитель для неё легко выполнить узкополосным с большим коэффициентом усиления.
Существуют схемы, где используется суммарная частота – fсигнала+ fгетеродина. Такие схемы называются схемами с «преобразованием вверх». Такой принцип упрощает построение входных цепей приёмника.
Существует и техника прямого преобразования (не путать с прямым усилением!), при которой приём ведется почти на частоте гетеродина. Такая схемотехника отличается простотой конструкции и настройки, но у аппаратуры прямого преобразования есть врожденные недостатки, заметно ухудшающие качество работы.
В передатчике также применяются гетеродины. Они выполняют обратную функцию – переносят низкочастотный промодулированный сигнал на частоту передачи. В связной аппаратуре может быть несколько гетеродинов. Так, если применяется схема с двумя или более преобразованиями частоты, в ней используются, соответственно, два и более гетеродинов. Также в схеме могут присутствовать гетеродины, выполняющие дополнительные функции – восстановление подавленной при передаче несущей, формирование телеграфных посылок и т.п.
Мощность гетеродина в приёмнике невелика. Несколько милливатт в большинстве случаев достаточно для любых задач. Но сигнал гетеродина, если позволяет схемотехника приёмника, может просачиваться в антенну, и его можно принять на расстоянии нескольких метров.
www.newcom.cv.ua — Генератор ВЧ (2-160 Мгц)
Подробности Опубликовано 01.01.2013 11:59 Генератор ВЧ работает в диапазоне частот от 2 Мгц до 160 Мгц. Предназначен для проведения работ по настройки высокочастотной радиоаппаратуры, в том числе приемников, передатчиков, трансиверов, радиомикрофонов, устройств дистанционного радиоуправления и т.д.
Для более точного задания частоты, основной диапазон частот разбит на шесть поддиапазонов — четыре в диапазоне КВ и два в диапазоне УКВ.
Уровень выходного напряжения регулируется ступенчато с помощью антенюатора в пределах 1 mV, 10mV, 100 mV и 1 V.
Схема генератора ВЧ очень простая в повторении и состоит из трех основных модулей :
1. Высокочастотного автогенератора собранный по схеме индуктивной трехточки на индуктивностях и транзисторе VT1 KT345. Параметры индуктивностей L1- L6, для поддиапазонов указаны в таблице.
| Номер катушки | Поддиапазон Мгц | Индуктивность мкГн | Диаметр провода | Число витков | Способ намотки |
| L1 | 2-5 | 106 | 0,2 | 90 | Виток к витку. Рядовая. Диаметр каркаса 8 мм с ферритовым сердечником.
Отвод — от 30 витка. |
| L2 | 5-10 | 17 | 0,3 | 50 | Виток к витку. Рядовая. Диаметр каркаса 8 мм с ферритовым сердечником. Отвод — от 17 витка. |
| L3 | 10-20 | 4,3 | 0,4 | 30 | Виток к витку. Рядовая. Диаметр каркаса 8 мм с ферритовым сердечником. Отвод — от 10 витка. |
| L4 | 20-50 | 1,2 | 0,6 | 15 | Виток к витку. Рядовая. Диаметр каркаса 8 мм с ферритовым сердечником. Отвод — от 50 витка. |
| L5 | 50-90 | 0,18 | 0,8 | 6 | Шаг 1,3 мм.
|
| L6 | 90-160 | 0,055 | 1,0 | 2 | Шаг 2,5 мм. Рядовая. Диаметр каркаса 8 мм без ферритового сердечника. Отвод — от 1 витка. |
Конденсатор СЗ предназначен для грубой настройки , С4 — для точной. Калибровать автогенератор удобнее с помощью цифрового частотомера. Значения частоты в Мгц-ах наносятся на шкале С3 для каждого поддиапазона.
2. Усилитель ВЧ, выполненного на транзисторах VT2 и VT3 КТ361.
3. Модулятор — построенный на базе RC генератора на VT4 КТ315 с частотой колебаний в районе 1 кГц. С помощью выключателя SB2 он может быть при желании отключен.
Питание генератора ВЧ — стабилизированное 12 В.
Схема устройства
В мире существует огромное количество схем генераторов, способных генерировать колебания различной частоты и мощности. Обычно, это достаточно сложные устройства на диодах, лампах, транзисторах или других активных элементах. Их сборка и настройка требует некоторого опыта и наличия дорогих приборов. И чем выше частота и мощность генератора, тем сложнее и дороже нужны приборы, тем опытнее должен быть радиолюбитель в данной теме.
Но сегодня, мне бы хотелось рассказать о достаточно мощном генераторе ВЧ, построенном всего на одном транзисторе. Причем работать этот генератор может на частотах до 2ГГц и выше и генерировать достаточно большую мощность — от единиц до десятков ватт, в зависимости от типа применяемого транзистора. Отличительной особенностью данного генератора, является использование симметричного дипольного резонатора, своеобразного открытого колебательного контура с индуктивной и емкостной связью. Не стоит пугаться такого названия — резонатор представляет собой две параллельные металлические полоски, расположенные на небольшом расстоянии друг от друга.
Свои первые опыты с генераторами подобного вида я проводил ещё в начале 2000-х годов, когда для меня стали доступны мощные ВЧ-транзисторы. С тех пор я периодически возвращался к этой теме, пока в середине лета на сайте VRTP.ru не возникла тема по использованию мощного однотранзисторного генератора в качестве источника ВЧ-излучения для глушения бытовой техники (музыкальных центров, магнитол, телевизоров) за счет наведения модулированных ВЧ-токов в электронных схемах этих устройств. Накопленный материал и лег в основу данной статьи.
Схема мощного генератора ВЧ, достаточно проста и состоит из двух основных блоков:
- Непосредственно сам автогенератор ВЧ на транзисторе;
- Модулятор — устройство для периодической манипуляции (запуска) генератора ВЧ сигналом звуковой (любой другой) частоты.
Помехи от передатчика.
Касательно того, что нас могли «впаймать» соответствующие органы: — могли! Но как- то обошло стороной. Толи мощность передатчика небольшая, толи никто не пожаловался на помехи, толи помехи никому особо не мешали. Еще плюс в том, что задающий генератор передатчика сделан не по классической шармановской трехточечной схеме с кучей гармоник, а по схеме «ГПД Шадского» — великолепной схеме, обладающей минимум гармоник (Журнал «Радио» №1, 1963г. Стр 20). Кстати, это очень хорошо видно на экране монитора комьютера — SDR приемника. Действительно, при перестройке передатчика по диапазону бегает лишь один основной пик и только пара пиков гармоник.
Дальнейшая судьба передатчика.
Если объективно — поначалу это было очень круто, но со временем быстро надоело. Собственно сам процесс постройки передатчика на СВ диапазон оказался намного интереснее чем проигрывание в эфире нескольких десятков магнитофонных кассет.
Потом друг уехал учиться в другой город, где и остался. Свой передатчик он завещал своему младшему брату — балбесу, который по ходу сразу же разобрал его на детали. А я еще немного покрутил музыку и забросил это дело. Но иногда, достаю с антресоли передатчик и как в старые добрые времена, после 12-ти ночи включаю на пол часика музыку, вставляя в паузы позывной «Орион».
Такая вот, немного грустная история двух ламповых пиратских радиопередатчиков на вещательный СВ диапазон в одном маленьком уездном городе.
Индуктивная трехточка
Эту схему выбираю я, и советую вам.
R1 – ограничивает ток генератора
R2 – задает смещение базы
C1, L1 – колебательный контур
C2 – конденсатор ПОС
Катушка L1 имеет отвод, к которому подключен эмиттер транзистора. Этот отвод должен быть расположен не ровно посередине, а ближе к «холодному» концу катушки (то есть тому, который соединен с проводом питания). Кроме того, можно вообще не делать отвод, а намотать дополнительную катушку, то есть – сделать трансформатор:
Эти схемы идентичны.
Механизм генерации:
Для понимания того, как работает такой генератор, давайте рассмотрим именно вторую схему. При этом, левая (по схеме) обмотка будет вторичной, правая – первичной.
Когда на верхней обкладке C1 увеличивается напряжение (то есть, ток во вторичной обмотке течет «вверх»), то на базу транзистора через конденсатор обратной связи C2 подается открывающий импульс. Это приводит к тому, что транзистор подает на первичную обмотку ток, этот ток вызывает увеличение тока во вторичной обмотке. Происходит подпитка энергией. В-общем – то, все тоже довольно просто.
