Как работают импульсные блоки питания: 7 правил

Импульсный блок питания усилителя на IR2151, IR2153

Импульсные блоки питания – наиболее эффективный класс вторичных источников питания. Они характеризуются компактными размерами, высокой надежностью и КПД. К недостаткам можно отнести лишь создание высокочастотных помех и сложность проектирования /реализации.

Все импульсные ПБ – это своего рода инверторы (системы, генерирующие переменное напряжение на выходе высокой частоты из выпрямленного напряжения на входе). Сложность таких систем даже не в том, чтобы сначала выпрямить входное сетевое напряжение, или в последующем преобразовать выходной высокочастотный сигнал в постоянный, а в обратной связи, которая позволяет эффективно стабилизировать выходное напряжение.

Особо сложным здесь можно назвать процесс управления выходными напряжениями высокого уровня. Очень часто блок управления питается от низковольтного напряжения, что порождает необходимость согласования уровней.

Драйверы IR2151, IR2153

Для того, чтобы управлять независимо (или зависимо, но со специальной паузой, исключающей одновременное открытие ключей) каналами верхнего и нижнего ключа, применяются самотактируемые полумостовые драйвера, такие как IR2151 или IR2153 (последняя микросхема является улучшенной версией исходной IR2151, обе взаимозаменяемы).

Существуют многочисленные модификации данных схем и аналоги от других производителей.

Типовая схема включения драйвера с транзисторами выглядит следующим образом.

Рис. 1. Схема включения драйвера с транзисторами

Тип корпуса может быть PDIP или SOIC (разница на картинке ниже).

Рис. 2. Тип корпуса PDIP и SOIC

Модификация с буквой D в конце предполагает наличие дополнительного диода вольтодобавки.

Различия микросхем IR2151 / 2153 / 2155 по параметрам можно увидеть в таблице ниже.

Таблица

ИБП на IR2153 – простейший вариант

Сама принципиальная схема выглядит следующим образом.

Рис. 3. Принципиальная схема ИБП

На выходе можно получить двухполярное питание (реализуется выпрямителями со средней точкой).

Мощность БП можно увеличить за счет изменения параметров емкости конденсатора C3 (считается как 1:1 – на 1 Вт нагрузки требуется 1 мкф).

В теории выходную мощность можно нарастить до 1.5 кВт (правда для конденсаторов такой ёмкости потребуется система soft-старта).

При конфигурации, обозначенной на принципиальной схеме, достигается выходная сила тока 3,3А (до 511 В) при использовании в усилителях мощности, или 2,5А (387 В) – при подключении постоянной нагрузки.

ИБП с защитой от перегрузок

Сама схема.

Рис. 4. Схема ИБП с защитой от перегрузок

В данном БП предусмотрена система перехода на рабочую частоту, исключающая броски пускового тока (софт-старт), а также простейшая защита от ВЧ помех (на входе и выходе катушки индуктивности).

ИБП мощностью до 1,5 кВт

Схема ниже может обеспечивать работу с мощными силовыми транзисторами, такими как SPW35N60C3, IRFP460 и т.п.

Рис. 5. Схема ИБП мощностью до 1,5 кВт

Управление мощными VT4 и VT5 реализовано через эмиттерные повторители на VT2 и VT1.

БП усилителя на трансформаторе из БП компьютера

Часто случается так, что комплектующие покупать практически и не нужно, они могут стоять и пылиться в составе давно неиспользуемой техники, например, в системном блоке ПК где-то в подвале или на балконе.

Ниже приведена одна из достаточно простых, но не менее работоспособных схем ИБП для усилителя.

Рис. 6. Схема ИБП для усилителя

Пример готовой печатной платы может выглядеть следующим образом.

Рис. 7. Печатная плата устройства

А полностью реализованный узел так.

Рис. 8. Внешний вид устройства

Примечания и советы

Если мощность всего около 200 Вт, то резистор, задающий порог защиты R10, должен быть 0,33 Ом 5 Вт. Если он будет в обрыве, или сгорит, сгорят все транзисторы, а также микросхема.
Сетевой конденсатор выбирается из расчета: 1-1,5 мкФ на 1 Вт мощности блока.
В данной схеме частота преобразования примерно 63 кГц, и в ходе эксплуатации, наверное, лучше для кольца марки 2000НМ, частоту уменьшить до 40-50 кГц, так как предельная частота, на которой кольцо работает без нагрева – 70-75 кГц. Не стоит гнаться за большой частотой, для данной схемы, и кольца марки 2000НМ, будет оптимально 40-50 кГц. Слишком большая частота приведет к коммутационным потерям на транзисторах и значительных потерях на трансформаторе, что вызовет его значительный нагрев.
Если у вас на холостом ходу при правильной сборке греется трансформатор и ключи, попробуйте снизить емкость конденсатора снаббера С10 с 1 нФ до 100-220 пкФ. Ключи нужно изолировать от радиатора. Вместо R1 можно использовать термистор с БП АТХ.

Вот конечные фото проекта блока питания:

Всем удачи! Специально для Радиосхем – с вами был Alex Sky.

Достоинства и недостатки

Импульсный преобразователь имеет следующие достоинства:

Высокий показатель коэффициента стабилизации позволяет обеспечить условия питания, которые не будут вредить чувствительной электронике.
Рассматриваемые конструкции обладают высоким показателем КПД. Современные варианты исполнения имеют этот показатель на уровне 98%. Это связано с тем, что потери снижены до минимума, о чем говорит малый нагрев блока.
Большой диапазон входного напряжения – одно из качеств, из-за которого распространилась подобная конструкция. При этом, КПД не зависит от входных показателей тока. Именно невосприимчивость к показателю напряжения тока позволяет продлить срок службы электроники, так как в отечественной сети электроснабжения прыжки показателя напряжения частое явление.
Частота входящего тока оказывает влияние на работу только входных элементов конструкции.
Малые габариты и вес, также обуславливают популярность из-за распространения портативного и переносного оборудования. Ведь при использовании линейного блока вес и габариты увеличиваются в несколько раз.
Организация дистанционного управления.
Меньшая стоимость.

Есть и недостатки:

Наличие импульсных помех.
Необходимость включения в цепь компенсаторов коэффициента мощности.
Сложность самостоятельного регулирования.
Меньшая надежность из-за усложнения цепи.
Тяжелые последствия при выходе одного или нескольких элементов цепи.

Читать также: Как определить давление по манометру

Запуск и настройка инвертора

После травления плат начните сборку элементов, начиная от самых маленьких до самых больших. Необходимо припаять все компоненты, кроме дросселя L5. После завершения сборки и проверки платы установите потенциометр PR1 в крайнее левое положение и подключите сетевое напряжение к разъему INPUT 220 В. На конденсаторе C1 должно присутствовать напряжение 18 В. Если напряжение останавливается примерно на уровне 14 В, это означает проблему управления трансформатором или силовыми транзисторами, то есть короткое замыкание в цепи управления. Владельцы осциллографа могут проверить напряжение на транзисторных затворах. Если контроллер работает правильно, проверьте правильность переключения MOSFET.

После включения питания 12 В и источника питания контроллера на линии +/- 35 В должно появиться +/- 2 В. Такое дело означает, что транзисторы контролируются должным образом, поочередно. Если лампочка на блоке питания 12 В была включена и на выходе не было напряжения, это означало бы, что оба силовых транзистора открываются одновременно. В этом случае управляющий трансформатор должен быть отсоединен, а провода одной из вторичных обмоток трансформатора должны быть поменяны. Далее припаять трансформатор назад и повторить попытку с источником питания 12 В и лампой. Если тест пройдет успешно и получим на выходе +/- 2 В, можно отключить источник питания лампы и припаять индуктивность L5. С этого момента инвертор должен работать от сети 220 В через лампу на 60 Вт. После подключения к сети лампочка должна кратковременно мигнуть и немедленно полностью отключиться. На выходе должно появиться +/- 35 и +/- 12 В (или другое напряжение в зависимости от соотношения оборотов трансформатора).

Загрузить их небольшой мощностью (например от электронной нагрузки) для тестирования и лампочка на входе начнет немного светиться. После этого теста нужно переключить инвертор непосредственно на сеть, а на линию +/- 35 В подключить нагрузку с сопротивлением около 20 Ом для проверки мощности. PR1 следует отрегулировать так, чтоб инвертор не отключается после зарядки нагревателя. Когда инвертор начнет нагреваться, вы можете проверить падение напряжения на линии +/- 35 В и рассчитать выходную мощность. Для проверки силовой мощности инвертора достаточно 5-10-минутного теста. За это время все компоненты инвертора смогут нагреться до их номинальной температуры. Стоит измерить температуру радиатора MOSFET, она не должна превышать 60C при температуре окружающей среды 25C. Наконец, необходимо нагрузить инвертор усилителем и установить потенциометр PR1 как можно больше влево, но чтобы инвертор не выключался.

Варианты схематических решений

При конструировании блоков питания, обеспечивающих экономное расходование электроэнергии и исключающих тепловые потери в сердечнике трансформатора, возможны следующие варианты:

Установка в выходных цепях обычных переключателей витков.
Применение в тех же цепочках коммутаторов релейного типа.
Использование в выходных управляющих линиях современных симисторных переключателей.
Применение в преобразовательной схеме программируемого электронного коммутатора (контроллера).

Далее каждый из этих способов управления выходным напряжением будет рассмотрен более подробно.

Простой блок переключения

Этот тип коммутатора может быть выполнен в виде обычного галетного переключателя, рассчитанного на определенное число положений ручки управления. Каждому из них соответствует заданное количество витков вторичной катушки трансформатора, с увеличением числа которых возрастает его выходное напряжение.

Важно! К преимуществам этого способа следует отнести простоту реализации, а к недостаткам – неудобство постоянного переключения ручки, которой приходится управлять вручную. Кроме того, коммутации в этом случае происходят очень медленно и приводят к паразитным переходным процессам в выходных цепях, обладающих высокой индуктивностью

Кроме того, коммутации в этом случае происходят очень медленно и приводят к паразитным переходным процессам в выходных цепях, обладающих высокой индуктивностью.

Релейный

Принцип этого метода управления выходными каскадами БП основан на применении специальных коммутирующих элементов, называемых реле. С их помощью удается существенно повысить скорость переключений и исключить появления больших всплесков напряжения (тока). Со схемой такого коммутатора можно ознакомиться на приведенном справа рисунке.

Из нее видно, что для управления положением контактов реле используется отдельная катушка, напряжение с которой выпрямляется и подается на простейший электронный модуль, выполненный на основе транзисторов.

Поэтому переходные процессы в данной схеме заметно меньше, а опасность возникновения перенапряжений в выходных цепях существенно снижается. С другой стороны, контакты реле со временем снашиваются, а сильное искрообразование зачастую приводит к нарушениям в нормальной работе преобразователя. Гораздо надежнее некоторые типы полупроводниковых приборов (симисторы, например), при коммутации которых в цепях исключаются паразитные помехи.

Симисторный

Симисторная схема управления переключением обмоток (точнее – ее пример) приведена на рисунке слева. В данной ситуации коммутация витков выходной катушки осуществляется посредством электронных переходов специальных полупроводниковых приборов – симисторов. Для управления их переключением в схеме предусмотрен электронный модуль, срабатывающий по сигналу, поступающему от пользователя.

В данном случае для развязки управляющих и коммутирующих цепей применены оптические пары того же симисторного типа. Сигнал на их входные элементы поступает с выходов транзисторов, управляемых электронным коммутатором на операционных усилителях. В состав симистороной схемы управления выходными напряжениями входят:

Блок питания на стабилизаторе VR1.
Модуль задержки включения, выполненный на транзисторах VT1-VT3.
Блок индикации на светодиодных элементах LED1-LED3.
Типовой сдвоенный компаратор LM393.
Логика типа 74HC86.
Оптроны MOC3083.
Входной делитель R6-R7.

В процессе настройки этой схемы резистором R7 выставляется фиксированное входное напряжение, поделенное делителем R6-R7 на десять. Пример: при поступлении с БП напряжения 20 Вольт, его величина на не инвертируемых входах LM393 составит всего 2 Вольта. А резисторы R8, R10 служат для выставления пороговых напряжений переключения

Самотактируемый полумостовой драйвер

Отличительные особенности:

Интегрированный 600В полумостовой драйвер
15.6В стабилитрон на линии Vcc
Действительная микромощность при старте
Более жесткое начальное управление временем паузы
Низкий температурный коэффициент длительности паузы
Функция выключения (1/6 от Vcc на выводе СТ)
Увеличенный гистерезис блокировки при снижении напряжения (1 В)
Более маломощная схема преобразования уровня
Постоянная ширина импульсов LO,HO при старте
Уменьшено di/dt для лучшей нечувствительности к шумам
Выход драйвера нижнего уровня в фазе с RT
Внутренний 50нс диод запуска (IR2153D)
Увеличенная стойкость к защелкиванию на всех входах и выходах
Защита от электростатических разрядов на всех выводах
Напряжение смещения VOFFSET не более 600В
Скважность 2 (меандр)
Tr/Tp 80/40нс
Vclamp 15.6В
Пауза 1.2 мкс

Типовая схема включения:

Rt	Резистор задающего генератора, для нормального функционирования в фазе с LO
Ct	Конденсатор задающего генератора
VB	Напряжение питания ключей верхнего уровня
HO	Выход драйвера верхнего уровня
VS	Возврат питания верхнего уровня
VCC	Питание драйверов нижнего уровня и логики
LO	Выход драйвера нижнего уровня
COM	Общий питания и логики

IR2153 – улучшенная версия драйвера IR2155 и IR2151, которая содержит драйвер високовольтного полумоста с генератором аналогичным промышленному таймеру 555 (К1006ВИ1). IR2153 отличается лучшими функциональными возможностями и более прост в использовании по сравнению с предыдущими микросхемами. Функция выключения в данном устройстве совмещена с выводом СТ, при этом выключение обоих каналов происходит при подаче управляющего сигнала низкого уровня.

Кроме того, формирование выходных импульсов связано с моментом пересечения увеличивающегося напряжения на Vcc порога схемы блокировки от понижения напряжения, тем самым была достигнута более высокая стабильность импульсов при запуске.

Стойкость к шумам была значительно улучшена за счет уменьшения скорости изменения тока драйверов (di/dt) а также за счет увеличения гистерезиса схемы блокировки от понижения напряжения (до 1В)

Наконец, существенное внимание было уделено повышению стойкости защелок и обеспечению всесторонней защиты от электростатических разрядов на всех выводах

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

На основе микросхемы IR2153 и силовых IGBT транзисторов было сконструировано множество схем, таких как драйвер и генератор индукционного нагревателя, источник питания для катушки Тесла, DC-DC преобразователи, импульсные источники питания и так далее. А связка NGTB40N120FL2WG + IR2153 работают вместе как нельзя лучше, где IR2153 является драйвером — задающим генератором импульсов, а пара биполярных транзисторов с изолированным затвором на 40А/1000В может обрабатывать большой ток нагрузки.

О мощности БП и транзиаторах

Но вернемся к БП, приведенному на рисунке 3. Минимальная мощность данного БП практически ни чем не ограничена, поэтому можно изготовить БП и на 50 Вт и меньше. Верхний же предел мощности ограничен некоторыми особенностями элементной базы.

Для получения больших мощностей требуются транзисторы MOSFET более мощные, а чем мощнее транзистор, тем больше емкость его затвора.

Если емкость затвора силового транзистора довольно высокая, то для её заряда-разряда требуется значительный ток. Ток транзисторов управления IR2153 довольно не велик (200 мА), следовательно, эта микросхема не может управлять слишком мощными силовыми транзисторами на больших частотах преобразования.

Исходя из вышесказанного становится ясно, что максимальная выходная мощность преобразователя на базе IR2153 не может быть более 500…600 Вт при частоте преобразования 50…70 кГц, поскольку использование более мощных силовых транзисторов на этих частотах довольно серьезно снижает надежность устройства.

Список рекомендуемых транзисторов для силовых ключей VТ1, VТ2 с краткими характеристиками сведен в таблицу 2.

Таблица 2

Наименование	Емкостьзатвора, пкФ	Сопротивлениеоткрытого перехода, Ом	Максимальноенапряжение, В	Максимальный ток, А
IRF740	1600	0,55	400	10 А
IRF840	1300	0,85	500	8 А
STP10NK60Z	1370	0,75	600	10 А

Выпрямительные диоды вторичных цепей питания должны иметь наименьшее время восстановления и как минимум двукратный запас по напряжению и трехкратный току.

Последние требования обоснованы тем, что выбросы напряжения самоиндукции силового трансформатора составляют 20…50 % от амплитуды выходного напряжения. Например при вторичном питании в 100 В амплитуда импульсов самоиндукции может составлять 120…

150 В и не смотря на то, что длительность импульсов крайне мала ее достаточно чтобы вызвать пробой в диодах, при использовании диодов с обратным напряжением в 150 В.

Трехкратный запас по току необходим для того, чтобы в момент включения диоды не вышли из строя, поскольку емкость конденсаторов фильтров вторичного питания довольно высокая, и для их заряда потребуется не малый ток. Наиболее приемлемые диоды VD4-VD11 сведены в таблицу 3.

Таблица 3.

Наименование	Максимальноенапряжение, В	Макс. ток, А	Обратноевремя восстанов.,нС	Примечания
16CTQ100	100	8		2 диода Шотки по 8 А в корпусе ТО-220
20CTQ150	150	10		2 диода Шотки по 10 А в корпусе Т0-220
30CPQ100	100	15		2 диода Шотки по 15 А в корпусе ТО-247
30CPQ150	150	15		2 диода Шотки по 15 А в корпусе ТО-247
40CPQ100	100	20		2 диода Шотки по 20 А в корпусе ТО-247
60CPQ150	150	30		2 диода Шотки по 30 А в корпусе Т0-247
15ETH06FP	600	15	35	1 диод 15 А в корпусе ТО-220
30EPF06	600	30	40	1 диод 30 А в корпусе Т0-247
30ETH06PBF	600	30	40	1 диод 30 А в корпусе ТО-220
80EBU02	200	80	35
HER308	1000	3	30	DO-201
HER605	400	6	50	DO-201
HFA06TB120	1200	6	26	ТО-220
HFA08TB120	1200	8	28	ТО-220
HFA15TB60	600	15	60	ТО-220
HFA16TB120	1200	16	30	ТO-220
HFA25PB60	600	25	23	ТО-247
HFA30PB120	1200	30	37	ТО-247
MUR2020CT	200	10	25	2 диода по 10 А в корпусе ТО-220
MUR820	200	8	25	ТО-220
SF54	300	5	35	DO-201
SF56	600	5	35	DO-201
SF84	400	8	35	ТО-220

Емкость фильтров вторичного питания (С11, С12) не следует увеличивать слишком сильно, поскольку преобразование производится на довольно больших частотах.

Для уменьшения пульсаций гораздо актуальней использование большой емкости в первичных цепях питания и правильный расчет мощности силового трансформатора.

Во вторичных же цепях конденсаторов на 1000 мкФ в плечо вполне достаточно для усилителей до 100 Вт (конденсаторы по питанию, установленные на самих платах УМЗЧ должны быть не менее 470 мкФ) и 4700 мкФ для усилителя на 500 Вт.

Импульсный блок питания усилителя на IR2151-IR2153

Характерной чертой этого блока питания является его простота и повторяемость. Схема содержит малое количество компонентов и хорошо себя зарекомендовала на протяжении более двух лет. В качестве импульсного трансформатора используется типовой понижающий трансформатор из компьютерного блока питания.

На входе стоит PTC термистор (Positive Temperature Coefficient) – полупроводниковый резистор с положительным температурным коэффициентом, который резко увеличивает свое сопротивление, когда превышена некоторая характеристическая температура TRef. Защищает силовые ключи в момент включения на время зарядки конденсаторов.
Диодный мост на входе для выпрямления сетевого напряжения на ток 10А. Использована диодная сборка типа «вертикалка», но можно использовать диодную сборку типа «табуретка».
Пара конденсаторов на входе берется из расчета 1 мкф на 1 Вт. В нашем случае конденсаторы «вытянут» нагрузку в 220Вт.
Гасящее сопротивление в цепи питания драйвера мощностью 2 Вт. Предпочтение отдано отечественным резисторам типа МЛТ-2.
Драйвер IR2151 – для управления затворами полевых транзисторов, работающих под напряжением до 600В. Возможная замена на IR2152, IR2153. Если в названии есть индекс «D», например IR2153D, то диод FR107 в обвязке драйвера не нужен. Драйвер поочередно открывает затворы полевых транзисторов с частотой, задаваемой элементами на ножках Rt и Ct.
Полевые транзисторы используются предпочтительно фирмы IR (International Rectifier). Выбирают на напряжение не менее 400В и с минимальным сопротивлением в открытом состоянии. Чем меньше сопротивление, тем меньше нагрев и выше КПД. Можно рекомендовать IRF740, IRF840 и пр. Справочник по полевым транзисторам фирмы IR на русском языке можно скачать здесь

Внимание! Фланцы полевых транзисторов не закорачивать; при монтаже на радиатор использовать изоляционные прокладки и шайбы-втулки.
Трансформатор типовой понижающий из блока питания компьютера. Как правило, цоколевка соответствует приведенной на схеме

В этой схеме работают и самодельные трансформаторы, намотанные на ферритовых торах. Расчет самодельных трансформаторов ведется на частоту преобразования 100 кГц и половину выпрямленного напряжения (310/2 = 155В).
При выборе трансформатора следует брать такой, у которого на родной плате закорочены вывода так, как это показано на схеме

Это важно. Иначе вам следует закротить как это сделано на плате, из которой вы демонтируете трансформатор.
Диоды на выходе с временем восстановления не более 100 нс

Этим требованиям отвечают диоды из семейства HER (High Efficiency Rectifier – высоко-эффективные выпрямительные). Не путать с диодами Шоттки.
Емкость на выходе – буферная емкость. Не следует злоупотреблять и устанавливать емкость более 10000 мкф.
Далее рисунок печатной платы.

Практика показала, что в данном приложении не требуется специальной организации обратной связи, индуктивных фильтров по питанию, снабберов и прочих «наворотов», присущих импульсным преобразователям. Так или иначе, в звуке на слух не ощущается типичных дефектов, свойственных «плохому питанию» (фон и посторонние звуки).
В работе полевые транзисторы не сильно нагреваются. Для них достаточно пассивного охлаждения. Полевые транзисторы фирмы IR очень устойчивы к тепловому разрушению и работают вплоть до температуры 150?С. Но это не означает, что их следует эксплуатировать в таком критическом режиме. Для таких случаев потребуется организация активного охлаждения, а по-простому, установить вентилятор.

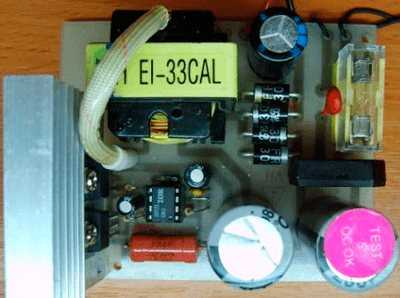

Далее фотография собранного блока питания.

Как и любое устройство, этот блок питания требует внимательной и аккуратной сборки, правильной установки полярных элементов и осторожности при работе с сетевым напряжением. После ВЫключения данного блока питания в его цепях не остается опасного напряжения

Правильно собранный блок питания не нуждается в настройке и налаживании.Файлы:Печатная платаПрограмма расчета трансформатора импульсного блока питания V1.03 (838 Kb)Головков А.В. Любицкий В. Б. Блоки питания для системных модулей типа IBM PC-XTAT (Библия импульсного питания) (1052 Kb)Статья : Преобразователь 12-220 из компьютерного БП для питания ЛДСЛитература : Источники питанияДокументация : Источники питания и драйверы питанияДавиденко Ю.Н. Люминисцентные лампы (3372 Kb) — смотреть схемы работы полумостовых драйверовПолезные ссылки:Попробуй сделать печатную плату на кухнеЗадай вопрос или найди ответ в форуме

Сильные и слабые стороны импульсных источников

Если сравнивать аналоговые и импульсные устройства одинаковой мощности, то у последних будут следующие преимущества:

Небольшие размеры и вес, за счет отсутствия низкочастотного понижающего трансформатора и управляющих элементов, требующих отвода тепла при помощи больших радиаторов. Благодаря применению технологии преобразования высокочастотных сигналов можно уменьшить емкость конденсаторов, используемых в фильтрах, что позволяет устанавливать элементы меньших габаритов.
Более высокий КПД, поскольку основные потери вызывают только переходные процессы, в то время как в аналоговых схемам много энергии постоянно теряется при электромагнитном преобразовании. Результат говорит сам за себя, увеличение КПД до 95-98%.
Меньшая стоимость за счет применения мене мощных полупроводниковых элементов.
Более широкий диапазон входного напряжения. Такой тип оборудования не требователен к частоте и амплитуде, следовательно, допускается подключение к различным по стандарту сетям.
Наличие надежной защиты от КЗ, превышения нагрузки и других нештатных ситуаций.

Читать также: Инструменты для слесарной разметки

К недостаткам импульсной технологии следует отнести:

Наличие ВЧ помех, это является следствием работы высокочастотного преобразователя. Такой фактор требует установки фильтра, подавляющего помехи. К сожалению, его работа не всегда эффективна, что накладывает некоторые ограничения на применение устройств данного типа в высокоточной аппаратуре.

Особые требования к нагрузке, она не должна быть пониженной или повышенной. Как только уровень тока превысит верхний или нижний порог, характеристики напряжения на выходе начнут существенно отличаться от штатных. Как правило, производители (в последнее время даже китайские) предусматривают такие ситуации и устанавливают в свои изделия соответствующую защиту.

БЛОК ПИТАНИЯ ЛАМПОВОГО УСИЛИТЕЛЯ

Ничто так не выдаёт консерватизм, чем изготовление ламповых усилителей звука. А может это просто признак особого изысканного вкуса настоящих аудиофилов? В любом случае собрать такой УНЧ представляется прикольным и теоретически выгодным занятием. Как знать, сколько подобный шедевр будет стоить спустя 20 лет. Тут один только внешний вид лампового усилителя уже делает достойной установку его на самом видном месте кабинета. А звук.. Ну это каждый решит после прослушки для себя сам. В общем приступая к сборке самого усилителя, вначале продумайте сам блок питания. Это вам не 12В взятые из БП ATX. Здесь должны присутствовать минимум два напряжения разной величины и мощности. Напряжение накала берётся в пределах 5,5 — 6,5В и чаще всего подаётся на схемы переменным, сразу с обмоток трансформатора, а питание анодов достигает 300 и даже 500В. При уже постоянной форме тока.

Несмотря на то, что в последнее время наметилась стойкая тенденция к импульсным источникам питания всего и вся, рекомендую всё-же забыть на время про электронные трансформаторы и задействовать старый добрый ТС180 (ТС160) от любого чёрно-белого лампового телевизора. Тому есть две причины. Во-первых обычный трансформатор прощает невнимательность монтажа и не взорвётся, как электронный, при случайных боках и замыканиях, а во-вторых цена ЭТ может быть весьма и ввесьма, в отличии от обычных ТС, коих у многих хватает в закромах. Представляется правильным собрать один универсальный блок питания с анодным и накальным напряжением, и питать от него или один конкретный ламповый усилитель (спрятав сам БП подальше), или собирая другие ламповые схемы переключать его при необходимости на них. На каждый ламповый УНЧ блоков питания не напасёшся:)

Смотрим схему простого блока питания лампового усилителя:

По питанию 220В ставим модный пластмассовый тумблер 250В 5А с зелёной подсветкой. Не забываем про предохранители — один на пару ампер по сети, второй трёхамперник по накалу, и третий по высоковольтному напряжению анода. В отличии от электронных трансформаторов, где предохранители сгорают последними, здесь они выполнят свою миссию, так как даже и без них блок питания выдержит кратковременные замыкания выходов. За что я и уважаю трансы в железе. Диоды для двухполупериодных мостов или собираем из советских КД202 с нужной буквой, или берём готовый диодный мост на подходящее напряжение и ток. Если у вас усилитель на пару ламп типа 6П14П с небольшой мощностью выхода, диодный мост выпрямителя пойдёт и советский коричневый КЦ405 или КЦ402. Накал выпрямлять следует только для входных ламп первого одного — двух каскадов. Дальше влияние постоянного накала сводится к нулю и это будет только расход тепла на диодах.

Можно питать накал от моста с конденсатором 4700 — 10000мкФ, а можно и КРЕН5 поставить. и не стремитесь на входные лампы подавать строго 6,3В — лучше питать их немного заниженным напряжением вплоть до 5В. Так что обычная пятивольтовая КРЕНка и всё будет ОК. Обязательно советую поставить пару светодиодов — индикаторов напряжения анода и накала. Во-первых красиво, а во-вторых информативно, сразу видны возможные проблемы с питанием.

Корпус лучше делать делезный, точнее из листового алюминия — он обрабатывается очень удобно. Или просто взять готовый подходящих размеров, где просверлить гнёзда под кнопку сети, светодиоды и разъёмы. Сеть тоже вводите в корпус не просто через дырку, а подключив штеккером к специальному сетевому гнезду. Лично я делаю только так на всех конструкциях — это удобно.

Конденсаторы фильтров анода берём чем больше — тем лучше. Минимум два по 300 микрофарад. Напряжение на них должно быть на 100В выше, чем напряжение на выходе БП. Если у вас схема рассчитана на 250В, то берём конденсатор на 350. Конечно я это правило выполняю далеко не всегда, а бывает вообще ставлю один к одному, но вы так не делайте и в этом с меня пример не берите. Резистор на 47 Ом 5 ватт уточняем по конкретной схеме лампового усилителя. Для простого однотактного его хватит, а для мощного двухтактника надо вообще ставить дроссель. Выдиратся он из любого лампового телевизора и называется ДР-0,38. Трансформатор питания перед установкой в БП обязательно послушайте на предмт гудения и жужжания. А то купите, рассчитете и соберёте под него корпус, а он гудит громче вечернего Пинк Флойда. Будет большой облом. И напоследок порекомендую все диоды шунтировать конденсаторами на 0,01-0,1 мкФ с соответствующими напряжениеми.

Все вопросы — на форум по БП
