Приемники УКВ (FM) диапазона
Передатчик выполнен на одном из триггеров Шмитта микросхемы 74LS13, он предназначен для передачи монофонического аудиосигнала по радиоканалу на частоте диапазона 88-108 МГц. Рис. 1. Принципиальная схема УКВ-ЧМ радиопередатчика диапазона 88-108 МГц на микросхеме 74LS13. Катушка L1 содержит .
Во многих населенных пунктах проводная радиотрансляция уже перестала существовать, в результате абонентские громкоговорители радиоточки становятся не нужными, а радиослушателям приходится покупать радиоприемники. В то же время, особенно в дачном варианте было бы неплохо заставить работать .
Принципиальная схема самодельного FM радиоприёмника на двух микросхемах KA22429, KA2209, питание — 3В. Ставшая уже привычной схема «типового» самодельного простого УКВ-ЧМ приемника состоит из двух микросхем К174 (одна из которых К174ХА34 или К174ХА42), или двух микросхем фирмы Philips — TDA7010 .
Схема УКВ приемника для приема телефонных сигналов с амплитудной и частотной модуляцией, диапазон принимаемых частот составляет от 80 до 135 МГц. За основу была взята схема из . Приемник предназначен дляприема телефонных сигналов с амплитудной и частотной модуляцией. Диапазон принимаемых частот составляет 80. 135 МГц, что позволяет принимать сигналы авиационных информационных служб, например, прогноза погоды .
Схемы УКВ радиоприемников PALITO PA-993 и PALITO PA-218, введение расширенного УКВ диапазона, а также схема стереодекодера с усилителем ЗЧ. Очень часто в продаже можно встретить миниатюрные FM-приемники китайского производства размерами немногим больше спичечного коробка. Такие приемники помимо малых габаритов отличает электронная автоматическая настройка на радиостанции с помощью двух кнопок: RESET и SCAN. Несмотря на обилие внешнего оформления, и торговых названий .
Приведена принципиальная электрическая схема сверхрегенеративного приемника, который может использоваться в качестве составной части простой портативной радиостанции на диапазон 144 МГц. Схема достаточно простая и особенностей не имеет. Чувствительность приемника составляет около .
Приведена схема электрическая принципиальная ЧМ генератора, способного работать в FM диапазоне. Генератор может использоваться совместно с высококачественной звуковоспроизводящей аппаратурой. Непосредственно сам генератор выполнен на полевом тетроде VT1 типа BF900. Применение полевого транзистора с двумя изолированными затворами позволило получить очень стабильный генератор с очень низким уровнем шума в выходном сигнале .
Предлагаю вашему вниманию конструкцию радиоприемника на основе лампового блока УКВ-ИП-2 и самодельного УПЧЗ на лампе 6Ф1П. Много статей посвящено этому блоку УКВ и построению радиоприемника на его основе. Вот принципиальные схемы блоков УКВ-ИП-2 и УКВ-ИП-2А. Принципиальная схема блока УКВ-ИП-2 на радиолампе 6Н3П.
Несколько вариантов принципиальных схем для построения самодельного радиоприемника на СВ (АМ) и УКВ (ЧМ) диапазоны с использованием универсальной микросхемы LA1800. Микросхема LA1800 предназначена для построения схемы AM / ЧМ радиовещательного приемника. В составе микросхемы есть ЧМ-тракт .
Как изготовить самодельный УКВ ЧМ (FM) радиоприемник на четырех транзисторах с напряжением питания 9В, схема с минимумом дефицитных электронных компонентов. Во многих населенных пунктах проводная радиотрансляция уже перестала существовать. В результате абонентские громкоговорители .
Практический пример
Это схема автомагнитолы Blaupunkt London MP-48. Три резистора и создают подобие 330 Ом на входе в пьезофильтр Z101. Они же нужны и для другой цели (пониже написано). В этой магнитоле отлично.
Рисунок 3
Рисунок 4
Но в нашей схеме тюнера рис.1 резистор R2607 = 330 Ом является как бы половинкой для сигнала, а вторая половинка сигнала идет с коллектора транзистора Q2601. Возникает несимметрия в подводе сигнала на пьезофильтор. А значит и качество работы самого пьезофильтра будет уже не самым лучшим. Желательно положительную и отрицательную полуволну сигнала подавать на пьезофильтр строго симметрично и только через 330 Ом (примерно как на рис.4).
Еще хуже обстоит дело с самим транзистором Q2601 (рис.1). Он является усилителем промежуточной частоты (УПЧ). Но: во сколько раз этот усилитель усиливает сигнал? Совершенно не определено. Такая схема (с эмиттером на земле) обладает самыми большими искажениями из всех возможных схем. Благо – сигнал у нас очень мал по амплитуде и модуляция частотная. Транзистор худо-бедно работает. Но очень слабенько.
Рисунок 5
Часто улучшают работу такого УПЧ постановкой резистора обратной связи в эмиттер транзистора – R3=10 Ом на этой схеме. Но практика показывает, что толку от этого очень мало. А при сопротивлении этого резистора ?24 Ома усиление этого УПЧ становится равным единице. То есть никакого усиления. Только добавляются искажения. Кстати на этой схеме есть резистор на первый пьезофильтр CF1 – R44 = 100 Ом. Это, конечно, не 330 Ом, но уже очень неплохо.
Рисунок 6
На этой схеме показан УПЧ с несколько лучшими характеристиками. Применяется в относительно дорогих тюнерах и в микросхемах. Но и здесь для положительной полуволны входного сигнала никак не определены параметры усиления. Так же для нормального режима по постоянному току желательны резисторы в эмиттерах транзисторов. В моей практике этот УПЧ особо себя не проявил. То же дает искажения. А других схем в общем-то и нет.
Акт 5. Нельзя просто так взять и…
ну, например, собрать приёмник. То есть собрать-то можно, но на финальном электропрогоне обязательно вылезет какая-то гадость. И хоть я отнюдь не золотоухий эксперт, но прослушивание FM-эфира разочаровало — звук очень, если можно так сказать, «путанный», «мутный», даже, пардон — «транзисторный». Особенно это слышно на малой громкости — басы жужжащие, похожие на звучание чиптюна или любой другой восьмибитной музыки. Стал разбираться.
Классическая «ступенька» на выходе двухтакта. Регулировка с помощью R66 сделала синусоиду красивой, но звук как был дрянным, так и остался (в АМ, надо сказать, искажения не так слышны, но AUX и FM просто раздражают своим жужжанием). Подобрал комплементарную пару КТ814Б/КТ815Б с почти одинаковыми h21 — мимо. Попутно нашел «другую землю» — полезно, но тоже не в точку.
А «вточка» оказалась «ВЭФом 214», чей динамик 3ГДШ-1 вполне прилично заработал от усилителя «ВЭФ 216», и наоборот — динамик от «216-го» так же отвратительно жужжит, когда он подключен к «214-му».
И опять этот «ВЭФ» ловит меня на доверии. Обычно в УНЧ звук портит всё, что только можно («армяне», «флажки», КТ315, разводка «земли», монтаж), но не динамик. Динамики не ломаются, динамики не портятся, с динамиками всегда всё ха-ра-шо!
Да щаззз, как оказалось.
Я не знаю, как правильно называются четыре картонных накладки по краям диффузора, но верхняя левая приклеена криво.
Отдельно от лицевой панели динамик заиграл хорошо, без лишних призвуков, но стоит только его привинтить, как начинается жужжание. Решение — закрепить его чуть иначе, с маленьким перекосом относительно того положения, в которое он стремится сесть. Нужный угол искал на слух — закручиваю винты и слушаю радио, как начинается «модуляция» — чуть ослабляю крепёж и немного поворачиваю динамик вокруг оси.
Немного фото на память — выставил его на тот же OLX, где и взял, пусть ищет нового хозяина. В этот раз не делал ни аудиовхода, ни выхода 3,5-мм на наушники — указал, что могу это сделать по спецзаказу, а то ведь вдруг кто хочет максимальной аутентичности, раз уж коробка есть (эдак ещё придётся подсветку отрывать и FM назад в УКВ перегонять!).
Такие дела. «Коробочный приёмник» не всегда означает, что он не требует никаких вложений. Иногда, может, их надо даже больше, чем какому помоечному найдёнышу.
Список деталей для схемы
Микросхема IC1 TDA7000 FM-РадиоМикросхема IC2 LM386 Аудиоусилитель18-контактный разъем (для TDA7000)8-контактный разъем (для LM386)
Керамические конденсаторы:
0.001 мкФ x 1 шт0,01 мкФ x 1 шт0.1 мкФ x 4 шт0,0022 мкФ x 1 шт0.0033 мкФ x 2 шт0.022 мкФ x 1 шт150 пФ x 1 шт180 пФ x 2 шт220 пФ x 2 шт330 pF x 2 шт
Другие радиоэлементы:
10K (или 20 кОм) подстроечный резисторC1 — КерамикаL1 — Регулируемые катушки для настройки радиостанций10 ОМ 1/4W или 1/6 Вт х 1 шт22К, 1/4 или 1/6 Вт х 1 штДинамик 8 Ом 1 Ватт9В батарея питания
Кстати, фирма Philips не остановилась на TDA7000 в её 18-ти контактном DIP корпусе. Затем пришла очередь TDA7010T которая является версией для поверхностного монтажа. Она поставляется в 16-ти контактном SMD виде. Далее идет микросхема TDA7021T, которая также предназначена для поверхностного монтажа, но уже стерео совместима с декодером. И, наконец, появляется TDA7088T, которая только моно, но имеет автоматический поиск настройки и работу всего от 3V питания. К сожалению, TDA7000 больше не производятся, они были сняты с производства в декабре 2003 года. Хотя их выпускали довольно долго — чуть более 20 лет.
Теперь о самих пьезофильтрах
Каково входное сопротивление пьезофильтра? Оно очень хитрое, частотозависимое. На расчетной частоте 10,7 МГц все нормально: полезный сигнал проходит дальше. А все нерасчетные частоты пьезофильтр направляет в землю, тем самым входное сопротивление пьезофильтра становится значительно ниже. На нерасчетных частотах пьезофильтр как бы шунтирует предыдущий каскад усиления, утяжеляет работу этого каскада. И, если этот предыдущий каскад слабоват, то здесь возникают сильные дополнительные искажения.
Что делать для снижения именно этих искажений? Давайте для начала снизим нагрузку на УПЧ. Поставим свой простой, не вносящий искажений фильтр перед пьезофильтром, который будет отсекать все частоты ниже расчетной частоты, тем самым облегчая работу УПЧ, самого пьезофильтра и снижая ненужные амплитудные колебания. Это – простой конденсатор.
Рисунок 7
Вот какая получается схема. Это то же не 330 Ом, но что-то близкое, с отсечкой всех низких частот. УПЧ будет работать полегче. А в самом пьезофильтре уменьшится наложение частот, предположительно отражающихся и на звуковых частотах, формирующих звуки «С».
Рис.7 – это первая доработка нашего FM тюнера, будь он автомобильный, стационарный или какой – другой. Всегда перед пьезофильтром необходимо ставить цепочку R+C указанных номиналов.
Но и сами пьезофильтры бывают разные. Вот JVC KD G827.
Рисунок 8
На данном фото показаны выпаяные из блока тюнера автомагнитолы пьезофильтры, дающие очень металлические высокие частоты. Не то, чтобы они давали искажения, но высокие частоты были неприятные, гасились призвуки, терялась объемность и очень высокие частоты. Эти пьезофильтры заменены.
Рисунок 9
На этом фото видна опытная работа по подбору пьезофильтров, дающих звук получше.
Ну и какие же пьезофильтры дают звук получше?
Рисунок 10
Вот эти с буквой «Е» дают самый качественный звук. Найти их бывает непросто. Вообще качество пьезофильтров отражается только на высоких частотах звука. Влияния на средние и низкие частоты практически не чувствуется. Именно с этими пьезофильтрами звук наиболее приближен к естественному. Обязательно надо смотреть на цвет точки, отмеченной краской. Красная или ее нет это частота точно 10,7 МГц. Другие цвета – частоты несколько отличаются от 10,7 МГц.
Рисунок 11
Такие пьезофильтры то же неплохи. Можно смело ставить в любые тюнеры. Здесь нет никакой буквы. Эти пьезофильтры наиболее часто ставятся даже в не самые дешевые тюнеры. Им – второе место.
Рисунок 12
Самые странные пьезофильтры. С буквой «L». Они ставятся только в недорогие китайские тюнеры. На солидных аппаратах я их не встречал ни разу. Однако им смело можно дать третье место. Сперва было подозрение, что это фильтры только для моно тюнеров, вроде бы чуть уменьшался стереоэффект. Но нет – просто чуть уменьшались призвуки высоких частот – звук несколько стерильный. Но этот звук будет нравиться всем. Он не имеет металлической окраски, естественный. Чего нельзя сказать о следующих пьезофильтрах.
Рисунок 13
Здесь четкий металлический призвук, обрезаны послезвучия. Могут быть только в автомагнитолах. Слушать можно, но удовольствия не получите. Зато помех в тюнере возможно будет поменьше.
Рисунок 14
У этих частота несколько смещена от 10,7 MГц. Цвет точек не красный. Процессор должен быть настроен именно под эти пьезофильтры. Их менять непросто. Частота индикации может сместиться, да и процессор может барахлить. Лучше не связываться.
Акт 2. huxfluxdeluxe наносит ответный удар
И вот июнь, со всеми его радостями и горестями разных типоразмеров, подошел к концу. Электричка привезла меня домой, к сотне незаконченных и тысяче неначатых дел, среди которых в первом ряду размахивал антенной «ВЭФ 216».
Проверив на исправность каждую деталь и дорожку в темброблоке, я дошел до наиболее невероятной версии — регуляторы. Предчувствие не подвело — регулятор громкости R9 (справа) оказался неправильным — 220 кОм, линейный, без отводов тонокомпенсации. Точно такой же, как на тембре. По понятным теперь причинам не было R8
иC5 — а толку от них?
На C7 не смотрите, это наследие одного из вариантов «ВЭФ 317». Ни на «печатке» в инструкции к «216-му», ни на «железе», ни в инструкциях к «214-му», «221/222» и одному из вариантов «317-го» его нет (а в другой схеме на «317-й» он есть). У моего «317-го» не было. Ну а что, завод имеет право вносить изменения в конструкцию без ухудшения потребительских качеств, не извещая об этом потребителей. Вот только тут что-то эти качества конкретно ухудшились.
Слева — правильный регулятор: 100 кОм, обратно-логарифмический, с отводами. Снял с донорского темброблока от «ВЭФ 214».
Просто интересно — это «косяк» сборщиков, или не было нужных потенциометров, поэтому «колхозили» как могли? Неисправность, мягко скажем, необычная, ведь всегда свято веришь в то, что запаяно всё правильное, как на схеме. А главное, что подкупает — пломба. Ведь от копаного аппарата можно ожидать чего угодно, хотя бы даже соединенных по выходу стабилизаторов 9 и 14 вольт на моей «Вильме», когда её покупал. А тут новенькое всё, но с завода диверсия. И вполне возможно, что именно поэтому приёмник немного послушали и упрятали в коробку — орет как дурной, регулировка тембра неадекватная… Небось, ещё подумали «VEF уже не тот».
Регулятор этот я когда-то разбирал, чистил и смазывал — очень уж туго ходил ползунок. Помогла , разве что заклепки я не срубывал, а высверливал маленьким сверлом, а при сборке скреплял половинки загнутой медной проволокой. Сейчас пришлось опять его разбирать, потому что как был тугим, так и остался. Спасла только полная пересадка ползунка от родного регулятора на 220 кОм.
Громкость стала регулироваться нормально, а вот тембр — ну никак! Странно, да? Начинаешь верить во всякую темброблочную эзотерику. Искал-искал, заменил даже регулятор тембра, пока не нашел расколотый напополам R7 (сам же, наверное, копытами и сломал). И вот после замены — долгожданная регулировка! Правда, снова с червинкой: если в любом другом «ВЭФ 216» явно заметен переход «бас-ВЧ», то здесь разницы почти нет. Только на краях регулятора чуть заметно «больше ВЧ» или «больше НЧ» (но в НЧ положении нет и неприятного бубнения, так что результат в целом нормальный). Возможно, это из-за сопротивления регулятора 180 кОм (написано 220, и у родного тоже 220 честных, а тут как-то не задалось), возможно, из-за динамика 3ГДШ-2 (обычно здесь 2ГДШ-2). В общем, темброблок я осилил, больше сюда не полезу, иначе ещё и он будет сниться.
Схема AM приемника прямого усиления
На рисунке 2 приводится принципиальная схема AM приемника прямого усиления на основе микросхемы LA1800.
Рис. 2. Принципиальная схема АМ радиоприемника СВ диапазона на микросхеме LA1800.
Прием и настройка на станцию с помощью входного контура — магнитной антенны L1-C1. Для СВ-диапазона L1 намотана на ферритовом стержне диаметром 8 мм и длиной любой, но не менее 80 мм (чем длиннее, тем больше чувствительность).
Катушка намотана прямо на стержне виток к витку проводом ПЭВ 0,96. Всего 70 витков. Закреплены витки катушки ПВХ-изолентой, намотанной поверх обмотки. Клеем, конечно будет красивее, но он растворяет изоляцию провода, так что клеем не рекомендую.
Вместо провода ПЭВ 0,96 можно взять «литцендрат», то есть сложить вместе 5-6 проводов вроде ПЭВ 0,16 и намотать. Так должно работать лучше и мотается легче.
Описание
Это радио включает в себя все лучшие характеристики как стационарного, так и портативного радиоприемника. Отличная производительность, большой функционал, наличие внешней антенны. Отличная чувствительность, супер компактный. Он имеет все основные необходимые диапазоны, которые могут потребоваться только для любителей радио, кроме ssb. Кому нужно высококачественное носимое радио на все случаи жизни, это то, что вам нужно.
Особенности радиоприемника Radiwow R-108
1. FM/MW/LW/SW/AIR ATS: R-108 имеет функцию автоматической настройки хранения (ATS), что позволяет автоматически сканировать новые станции, и все доступные станции будут автоматически храниться в памяти.
2. Большой объем хранения: в общей сложности 500 предустановленных памяти в R-108. 100 предустановленных памяти для каждого FM, MW, LW, SW, AIR band. С помощью кнопки вы можете легко превратиться в станцию, в которой вы знаете частоту диапазона.
3. Ультра портативный: RADIWOW R-108 радио так же стильно, как и они.Разумный дизайн, простой и благородный. Легко носить с собой. Легкий и прочный, уникальный утонченный дизайн увеличивает портативность. Идеальное радио для кухни, спальни, гостиной, комнаты в общежитии, парка, двора, автомобиля или где-либо еще. Идеальный подарок на день рождения, черную пятницу, кибер-понедельник, Рождество и т.д.
4. Дисплей и качество звука: Высококачественные материалы и компоненты позволяют выходу радио превосходить все передачи, включая речь и музыку. ЖК-экран с подсветкой очень удобен для ночного использования. Установка таймера сна может установить автоматическое выключение в соответствии с вашими жизненными привычками.
5. Функция повтора. Переключатель помех: для облегчения приема в сильной среде радиопомех. AM широкий / Узкий выбор полосы пропускания. Широкий диапазон может улучшить качество звука сильной сигнальной радиопрограммы; с узкой полосой может улучшить способность сопротивления помех прилегающего канала.
6. Двойной дисплей температуры и влажности: Градусы Цельсия по Фаренгейту можно переключать по желанию. Сигнализация о вызовах и сообщениях. Следите за своей жизнью. Это маленький эксперт дома и хороший партнер для активного отдыха.
Диапазон частот
【Fm: 64 ~ 108 МГц
Россия: 64 ~ 108 МГц
Япония: 76 ~ 108 МГц
ЕС, США: 87,5 ~ 108 МГц
【Sw: 1711 ~ 29999 кГц
① МВт: 522 ~ 1620 кГц
США: 520-1710 кГц
【Lw: 150 ~ 450 кГц
① Воздух: 118-137 МГц
Шум ограниченной чувствительности:
① Частотная Модуляция (FM) (S/N = 60 дБ) лучше, чем 3 uV
【Am (мВт) (S/N = 60 дБ) лучше, чем 0,5МВ/м
① Длинная волна (LW) (S/N = 60 дБ) лучше, чем 10 мВ/м
① Короткая волна (SW) (S/N = 60 дБ) лучше, чем 10МВ/м
【Air BAND (AIR) (S/N = 60 дБ) лучше, чем 0.5uv
Другое Технические характеристики:
◆ Количество сохраненных памяти: в общей сложности 500
④ Режим пробуждения: радио или звуковой сигнал
① Источник питания: внешний адаптер USB 5 В/250 мА (не входит в комплект)/BL-5C аккумулятор 1 шт.
① Выход (искажение 10%): 1 Вт
【Динамик: 5 Вт/4 Ом
① Разъем для наушников: 35 мм, тип стерео
① Размеры радиоприемника примерно: 120 (Д) ×70 (Ш) ×30 (В) мм
① Вес: около 190 г (батарея не входит в комплект)
Другое особенности:
ЖК-экран с подсветкой очень удобен для ночного использования.
④ Может отображать радиочастоту, температуру, батарею и так далее.
① Встроенная аккумуляторная батарея с возможностью выбора времени зарядки.
④ Сон с Умной функцией автоматического отключения питания (1 ~ 120 минут).
◆Выход AUX для использования с наушниками, наушниками или внешними динамиками. Встроенная телескопическая антенна для максимальной портативности.
④ Семь режимов настройки выбираются.
Посылка включает в себя:
* 1 x RADIWOW R-108Radio
* 1 внешняя антенна
* 1 usb-кабель для зарядки
* 1 литиевая батарея BL-5C
* Руководство пользователя (1 шт.).
УНЧ и блок питания
УМЗЧ выполнен по двухтактной схеме с непосредственной связью между каскадами на транзисторах VТ6-VТ11. На ег входе имеется регулятор громкости — переменный резистор R18. Цепь обратной связи C33R26R27 служит для коррекции АЧХ усилителя, обеспечивая более приятное звучание Усилитель нагружен на динамическую головку ВА1 через конденсатор С35.
Рис. 1. (Продолжение) Схема УНЧ и блока питания приемника.
Блок питания приемника выполнен на понижающем трансформаторе Т1 с выпрямителем на диодном мосте VD9. Выходное напряжение стабилизировано устройством на транзисторе VТ12 и стабилитроне VD8.
УКВ-ЧМ приемник на диапазон 88-108 МГц
Впрочем СВ (AM MW) сейчас неактуально, особенно прямого усиления, потому что во многих регионах уже нет местных радиостанций на этом диапазоне, а дальние на приемник прямого усиления принимать проблематично. Актуальнее УКВ-ЧМ приемник на диапазон 88-108 МГц, схема которого показана на рисунке 3.
Здесь для того чтобы работал ЧМ тракт и не работал AM тракт вывод 15 микросхемы соединен с минусом питания. Входной сигнал от антенны поступает непосредственно на вход преобразователя частоты через вывод 19.
Рис. 3. Принципиальная схема УКВ ЧМ (FM) радиоприемника на микросхеме LA1800.
Входного контура нет, хотя, он может и быть. Но опыт эксплуатации аналогичного тракта на К174ХА34 говорит что особой необходимости в нем нет. От зеркального канала он все равно не спасает по причине низкой ПЧ. В тракте только один контур — гетеродинный на катушке L1.
Настройка — при помощи варикапа VD1 посредством переменного резистора R2, изменяющим на нем обратное напряжение. Впрочем, вместо этой схемы может быть и переменный конденсатор. Катушка L1 бескаркасная, она намотана предварительно на оправке диаметром около 5 мм.
Для работы в диапазоне 88-108 МГц она содержит 4 витка провода ПЭВ 0,96. Внешне выглядит как пружинка. Сжимая или растягивая её витки можно изменять её индуктивность, что потребуется при налаживании приемного тракта для укладки диапазона.
Сигнал с выхода ЧМ детектора поступают на внутренний предварительный УНЧ, он же коммутатор, и далее на вывод 14 с которого поступают на регулятор громкости на переменном резисторе R3. Далее, на УМЗЧ микросхемы через вывод 12. К выходу УМЗЧ, выводу 11 подключаются головные телефоны, включенные последователь (левый и правый стереоканалы, а общий не подключен).
Принципиальная схема
Сигнал низкой частоты с вывода 14 микросхемы US1 подается на вход простого однотранзисторного усилителя, нагрузкой которого являются распространенные наушники от плеера. Эти наушники имеют сопротивление 32 Ом и соединены параллельно. В схеме приемника не применен потенциометр, регулирующий громкость, так как схема усилителя обеспечивает нужную ее величину.

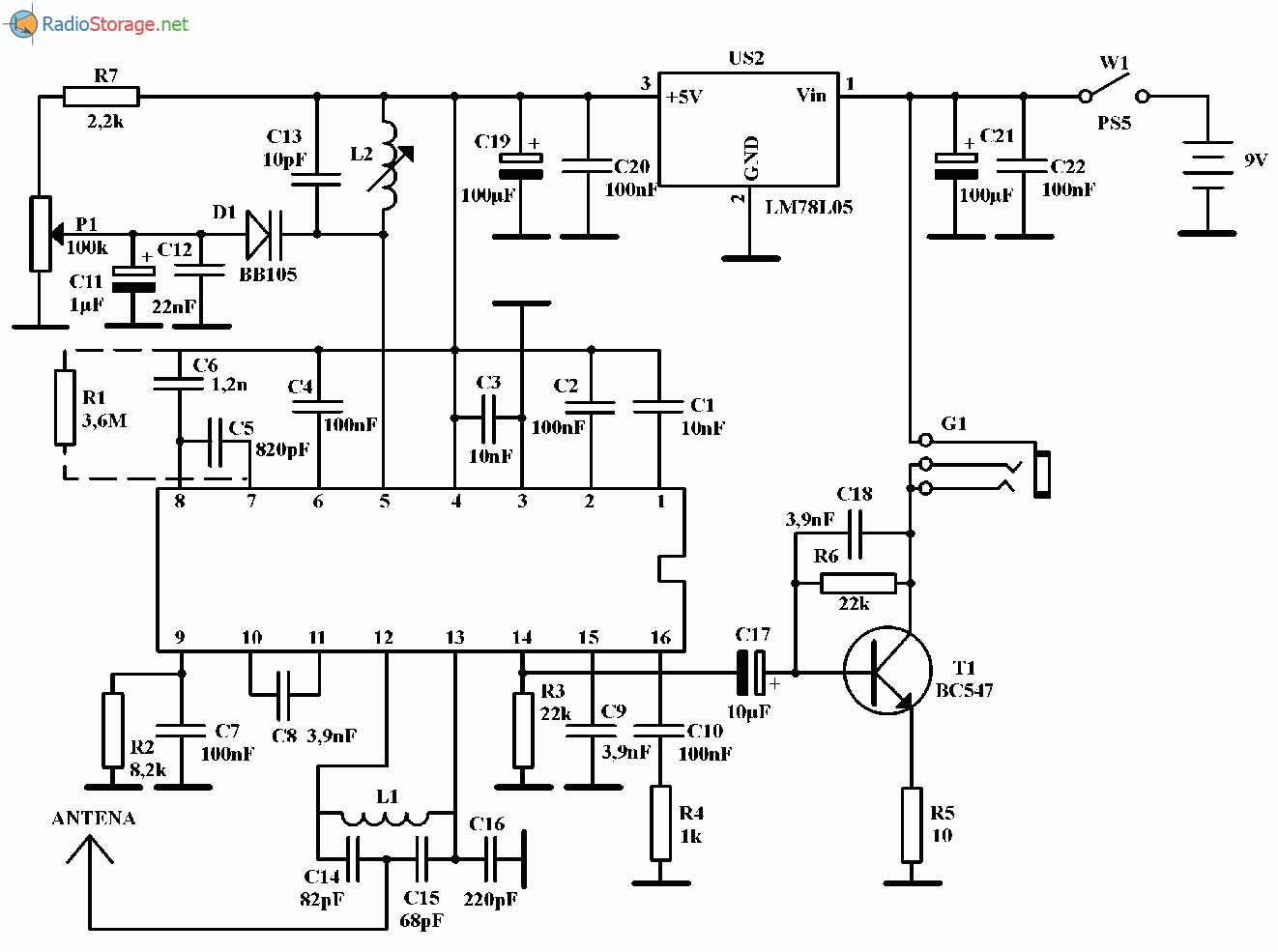

Рис. 1. Принципиальная схема радиоприемника на микросхеме TDA7020.
Перед началом монтажа следует подогнать плату под размеры корпуса. В случае необходимости края платы следует отшлифовать наждачной бумагой. Интегральная микросхема TDA7020 припаяна к печатной плате. Монтаж начинается с пайки резисторов, керамических и электролитических конденсаторов.
Затем монтируются полупроводниковые элементы
Следует обратить внимание на цоколевку (стабилизатор 78L05 имеет такой же корпус, как и транзистор ВС547). Катушка L1 выполнена на печатной плате

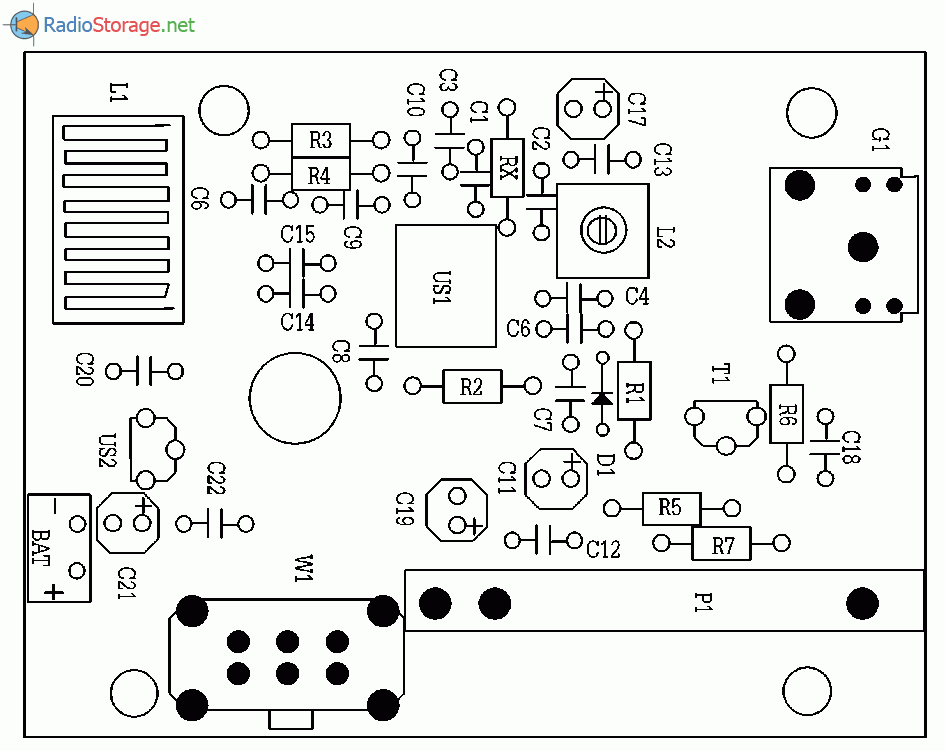

Рис. 2. Печатная плата радиоприемника — вид со стороны деталей.

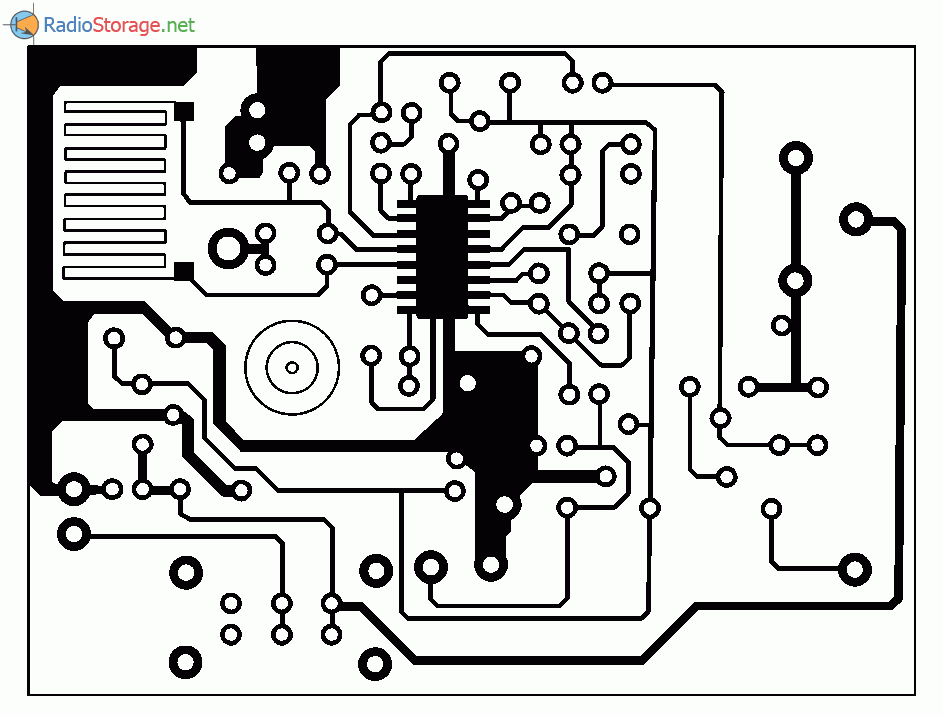

Рис. 3. Печатная плата радиоприемника на микросхеме TDA7020 — вид со стороны дорожек.
В последнюю очередь впаиваются гнездо наушников, выключатель и многооборотный потенциометр.
ПРОСТОЙ УKB ЧМ ПРИЕМНИК
Предлагаемый читателям УКВ ЧМ приемник (см. рисунок) выполнен на базе радиоприемного устройства прямого преобразования с ФАПЧ, разработанного в свое время радиолюбителем из Краснодара А. Захаровым (см. «Радио», 1985, № 12, с. 28-30).
Радиочастотный каскад приемника собран на транзисторе VT1 и представляет собой преобразователь частоты с совмещенным гетеродином, выполняющий одновременно функции синхронного детектора. Антенной приемника служит провод головного телефона. Принятый ею сигнал радиовещательной станции поступает на входной контур L1C2, настроенный на среднюю частоту принимаемого УКВ диапазона (70 МГц) и далее на базу транзистора VT1. Как гетеродин, этот транзистор включен по схеме ОБ, а как преобразователь частоты — по схеме ОЭ. Гетеродин перестраивается в диапазоне частот 32,9…36,5 МГц, так что частота его второй гармоники лежит в границах радиовещательного УКВ диапазона (65.8…73 МГц). Контур L2C5 настроен на частоту вдвое меньшую, чем входной контур L1C2, а поскольку преобразование происходит на второй гармонике гетеродина, разностная частота оказывается лежащей в звуковом диапазоне частот. Усиление сигнала разностной частоты обеспечивает тот же транзистор VT1, который, как синхронный детектор, включен по схеме ОБ.
Усилитель 3Ч приемника двухкаскадный. Каскад предварительного усиления выполнен на транзисторе VT2, а каскад усиления мощности — на транзисторе VT3. Прослушивают принятые передачи на головной телефон BF1 (ТМ-4). Выходная мощность усилителя 3Ч на нагрузке сопротивлением 8 Ом при питании от одного элемента А332 (1,5 В) — 3 мВт, что вполне достаточно для работы на головной телефон. Ток, потребляемый приемником от источника питания, не превышает 10 мА.
Приемник можно собрать в любом малогабаритном корпусе. Монтаж навесной. Резисторы — МЛТ-0,125, оксидные конденсаторы — К50-6, подстроечные — любые с воздушным диэлектриком, остальные КМ, КЛС. Катушки L1 и L2 бескаркасные. Внутренний диаметр намотки — 5, шаг — 2 мм. Катушка L1 содержит 6 (с отводом от середины), а L2 — 20 витков провода ПЭВ-2 0,56. Катушки L3, L4 содержат по 200 витков провода ПЭЛ 0,06. Их наматывают на ферритовом (М400НН) стержне диаметром 2 и длиной 10 мм в два провода. Транзистор VT1 можно заменить на КТ3102Б, при этом чувствительность приемника повысится.
Супергетеродин
Супергетеродинный приемник, в отличие от приемника прямого усиления, предполагает преобразование принимаемого сигнала в промежуточную частоту, на которой выполняется селекция. Такое решение позволяет сократить количество перестраиваемых элементов, что значительно облегчает задачу.
Блок-схема типичного гетеродинного приемника
На схеме хорошо видно, что принимаемый сигнал усиливается и поступает в смеситель, туда же подается выход с гетеродина (вспомогательного генератора). В результате сигнал смесителя содержит биения, частота которых равна разности принимаемого сигнала и сигнала гетеродина. Из смесителя поток попадает в полосовой фильтр, который выделяет сигнал промежуточной частоты.
Именно в этом месте выполняется селекция. Далее промежуточная частота усиливается и поступает в детектор, выделяющий аудиосигнал. Последний преобразовывается УНЧ и подается на динамик или наушники. Схема в целом достаточно сложная, но зато она выигрывает с точки зрения стабильности работы.
Можно ли в этой схеме что-нибудь упростить? Да, можно! Если сделать промежуточную частоту достаточно низкой (~200 кГц), то полосовой фильтр можно заменить фильтром низких частот, что существенно упрощает конструкцию (собственно, так работает микросхема К174ХА34). А еще упростить схему можно? Конечно! Можно совместить смеситель с гетеродином, подобные приемники еще называют автодинами.
Простой FM-приемник своими руками
Простой FM-приемник на двух транзисторах и одной микросхеме.
Что такое FM-приемник?
Из радиоволн, FM является наиболее популярным. Частотная модуляция широко используется для FM-радиовещания. Преимущество частотной модуляции заключается в том, что она имеет большее отношение сигнал/шум и, следовательно, излучает радиочастотные помехи лучше, чем сигнал амплитудной модуляции равной мощности (AM). Звук из радиоприёмника мы слышим чище и насыщенней.
Частотные диапазоны FM
УКВ (УльтраКороткоВолновый) диапазон с ЧМ (Частотная Модуляция) по английски FM (Frequency Modulation) имеет длину от 10 м до 0,1 мм — это соответствует частотам от 30 МГц до 3000 ГГц.
Для приема вещательных радиостанций актуален сравнительно небольшой участок: УКВ 64 — 75 МГц. Это наш советский диапазон. На нем много УКВ станций, но только в нашей стране.
Японский диапазон от 76 до 90МГц. В этом диапазоне ведется вещание в стране восходящего солнца.
FM — 88 — 108МГц. — это западный вариант. Большинство ныне продаваемых приемников обязательно работает именно в этом диапазоне. Часто сейчас приёмники принимают и наш совковый диапазон, и западный.
УКВ радиопередатчик имеет широкий канал — 200 кГц. Максимальная звуковая частота, передаваемая в FM, составляет 15 кГц по сравнению с 4,5 кГц в AM. Это позволяет передавать намного более широкий диапазон частот. Таким образом качество передачи FM значительно выше, чем АМ.
Теперь о приёмнике. Ниже представлена схема электроники для приемника FM вместе с его описанием работы.
Список компонентов
- Микросхема: LM386
- Транзисторы: T1 BF494, T2 BF495
- Катушка L содержит 4 витка, Ф=0,7мм на оправке 4 мм.
- Конденсаторы: C1 220nF
- C2 2,2 нф
- C 100 нф х 2 шт
- C4,5 10 мкф (25 V)
- C7 47 нФ
- C8 220 мкф (25 В)
- C9 100 мкф (25 V) х 2 шт
- Сопротивления:
- R 10 кОм х 2 шт
- R3 1 кОм
- R4 10 Ом
- Переменное сопротивление 22кОм
- Переменная емкость 22пф
- Динамик 8 Ом
- Выключатель
- Антенна
- Батарея 6-9В
Описание схемы FM приемника
Ниже, представлена схема простого FM-приемника. Минимум компонентов для приема местной FM станции.
Транзисторы (Т1,2), вместе с резистором 10к (R1), катушкой L, переменным конденсатором (VC)22pF составляют ВЧ генератор (Colpitts oscillator).
Резонансная частота этого генератора устанавливается триммером VC на частоту передающей станции, которую мы хотим принять. То есть, он должен быть настроен между 88 и 108 МГц FM диапазона.
Информационный сигнал, снимаемый с коллектора Т2 поступает на усилитель НЧ на LM386 через разделительный конденсатор (С1) 220nF и регулятор громкости VR на 22 кОма.
FM приемник принципиальная электрическая схема
Принципиальная электрическая схема FM приемника
Перестройка на другую станцию осуществляется изменением ёмкости переменного конденсатора 22 пФ. Если Вы используете какой-либо другой конденсатор, который имеет большую ёмкость, то попробуйте уменьшить количество витков катушки L чтобы настроиться на диапазон FM (88-108 МГц).
Катушка L имеет четыре витка эмалированного медного провода, диаметром 0,7 мм. Катушка наматывается на оправке диаметром 4 мм. Её можно намотать на любом цилиндрическом предмете (карандаш или ручка с диаметром 4 мм).
Если Вы хотите принимать сигнал станций УКВ диапазона (64-75 МГц), то нужно намотать 6 витков катушки или увеличить ёмкость переменного конденсатора.
Когда необходимое количество витков намотаете, катушка снимается с цилиндра и немного растягивается так, чтобы витки не касались друг друга.
Микросхема LM386 представляет собой НЧ аудио усилитель мощности. Он обеспечивает от 1 до 2 Вт, чего достаточно для любого малогабаритного динамика.
Антенна
Антенна используется, чтобы поймать высокочастотную волну. В качестве антенны Вы можете использовать телескопическую антенну любого неиспользуемого устройства. Хороший прием можно также получить с куска изолированной медной проволоки длинной около 60 см. Оптимальную длину медной проволоки можно найти экспериментально.
Приемник можно запитать от батареи 6V-9V.
Детали.
Резисторы.
В приемнике используются постоянные резисторы мощностью 0,25 — 0,125 Вт отечественного и импортного производства. Переменный резистор R3 типа СП3-36, а резистор R8 типа СП3-3 или любой импортный подходящего размера.
Конденсаторы.
Постоянные конденсаторы любые малогабаритные.Оксидные конденсаторы должны быть на напряжение на менее 6 Вольт.Допускается незначительный разброс емкостей конденсаторов по сравнению с указанными на схеме.
Катушки.
Катушки L1 и L2 бескаркасные. Их наматывают виток к витку на цилиндрической оправке внешним диаметром 4,5 и 5 мм. Катушка L1 имеет 3 витка, внутренний диаметр 4,5 мм и намотана проводом ПЭВ-1 0,5 (сечение провода 0,5мм). Катушка L2 имеет 7 витков, внутренний диаметр 5 мм и намотана проводом ПЭВ-1 0,9 (сечение провода 0,9мм).
После намотки катушку L1 необходимо растянуть на длину 4…5мм, а L2 на длину 7…10мм. И в дальнейшем, когда обе катушки будут распаяны на плате, то для уверенного приема радиостанций их длину придется немного корректировать для увеличения или уменьшения индуктивности.
Диоды.
Диоды VD2 и VD3 обязательно должны быть кремниевыми из серии КД521А, Б или КД522А, Б. Использование других диодов нежелательно, так как это увеличит минимальное напряжение стабилизатора и потребует подбора компенсирующего резистора R1.
Транзистор VT1 любой из серии КТ3102.
Микросхемы.
В приемнике применены микросхемы К174ХА34 (DA1) и К174УН31 (DA2).
Для подключения внешнего питания, а также для отключения питания приемника на плате устанавливаются миниатюрные разъем и выключатель. Если не планируется питать приемник от внешнего источника питания, то разъем не нужен.
При использовании миниатюрного корпуса динамическую головку ВА1 желательно подобрать как можно меньшим диаметром и высотой. В этой конструкции приемника использовалась головка 0,25 Вт — 8 Ом, диаметром 30 мм и высотой 4 мм, а корпус был взят от детских счетных палочек.
На этом закончу, а Вы пока подбирайте детали. В следующей части будем делать печатную плату и распаивать детали.
И уже по сложившейся традиции выкладываю ролик, где показано, как подготовить печатную плату для приемника.
1. Н. Герасимов «Двухдиапазонный УКВ приемник», Радио 1994 №8. 2. Микросхема К174УН31 — низковольтный усилитель мощности звуковой частоты. Техническая документация АДБК.431120.573ТУ
Акт 3. Снова свинство
Радиосхемы схемы электрические принципиальные
Что там у нас дальше по программе? Перестроить блок УКВ. Знаем, делали, что вообще может пойти не так? Да всё! В диапазон я попал, все 11 станций ловятся, БШН и АПЧ работают, а вот индикатор (14-я нога К174ХА6) не светится. Редко на какой станции 1,5 вольта наковыривается, а светодиоду хотя бы 1,6 надо. Так что настраивать пришлось хоть и по своей же методике, но с мультиметром вместо индикатора (думаю, так даже лучше и точнее). С ДЧМ-ом от донорского «214-го» удалось поймать и 1,7 В (ещё бы, у него УВЧ на микросхеме, думаю, это посерьезней, чем транзисторы), там светится, но чуть подмаргивает. В итоге впаял подстроечник в родной ДЧМ вместо резистора R5 в эмиттере VT2 (отвечает за усиление) и поэкспериментировал с его сопротивлением. Все равно индикатор светится не всегда. В остальном же FM работает нормально.
Но есть, наверное, где-то в ноосфере место, где рождаются самые неожиданные идеи. Иногда они передаются на определенной частоте и с определенной модуляцией. Иногда люди могут принимать эти волны, детектировать их, и тогда над головой у такого человека загорается лампочка, и он кричит «Идея!».
Примерно то же было и со мной.
