Запуск и настройка схемы
При первом запуске не вставляйте в панельки операционные усилители и после включения питания проверьте, что на каждой панельке имеются правильные напряжения питания. Потом уже можно всунуть их по местам. Потенциометр громкости должен быть закручен на минимум (до упора влево), а на вход надо подать сигнал с mp3-плеера или компьютера. Усилитель хорошо работает как с динамиками (колонками акустических систем) с сопротивлением 4, так и 8 Ом.
В роли выходных усилителей мощности работают микросхемы TDA2050, TDA2030 или TDA2040, обеспечивая выходную мощность, соответственно 14, 20 или 30 Ватт на канал. Не обязательно все микросхемы усилители должны быть одинаковые. Вы можете установить те что слабее в роли УНЧ стерео, а более мощный усилитель оставить для сабвуфера.
Стабилизаторы напряжения U1 и U2 обеспечивают симметричное двухполярное напряжение на уровне +/-15 В. Можно с успехом применить стабилизаторы на напряжение 12 В или даже 9 В. Это не вызовет изменений в работе предусилителя. Такая процедура будет необходима в случае, если мы хотим питать усилитель меньшим напряжением, чем +/- 18 В. Стабилизаторы 7815 и 7915 могут не хотеть нормально работать с малым падением напряжения. Скачать файлы печатных плат можно тут.
Список элементов:
Резисторы:
(1% точность; металло-плёночные; 0.25W)
R1,R2,R39,R40 = 100Ohm
R3-R6,R41-R44,R78,R79 = 100kOhm
R7-R12,R16,R17,R21-R24,R33,R34,
R45-R50,R54,R55,R59-R62,R71,R72 = 1kOhm
R13,R51 = 470Ohm
R14,R15,R52,R53 = 430Ohm
R18,R35,R36,R56,R73,R74 = 22kOhm
R19,R20,R57,R58 = 20Ohm
R25-R28,R63-R66 = 3.3kOhm
R29-R32,R67-R70 = 10Ohm
R37,R38,R75,R76 = 47Ohm
R77 = 120Ohm
P1,P2,P3,P4 = 1kOhm, 10%, 1W, stereo potentiometer, линейный, например Vishay Spectrol cermet type 14920F0GJSX13102KA. или, Vishay Spectrol conductive plastic type 148DXG56S102SP.
Конденсаторы:
C1,C2,C10-C14,C26,C27,C35-C39 = 100pF 630V, 1%, polystyrene, axial
C3,C4,C28,C29 = 47µF 35V, 20%, неполярный, диаметром 8mm, расстояние между выводами 3.5mm, например Multicomp p/n NP35V476M8X11.5
C5,C6,C30,C31 = 470pF 630V, 1%, polystyrene, axial
C7,C32 = 1µF 250V, 5%, polypropylene, расстояние между выводами 15mm
C8,C9,C33,C34 = 100nF 250V, 5%, polypropylene, lead spacing 10mm
C15,C16,C40,C41 = 220µF 35V, 20%, неполярные, диаметром 13mm,расстояние между выводами 5mm, например Multicomp p/n NP35V227M13X20
C17-C25,C42-C50 = 100nF 100V, 10%, расстояние между выводами 7.5mm
C51 = 470nF 100V, 10%, расстояние между выводами 7.5mm
C52,C53 = 100µF 25V, 20%, диаметр 6.3mm, расстояние между выводами 2.5mm
Микросхемы:
IC1,IC3,IC5-IC10,IC12,IC14-IC18 = NE5532, например ON Semiconductor type NE5532ANG
IC2,IC4,IC11,IC13 = LM4562, например National Semiconductor type LM4562NA/NOPB
Разное:
K1-K4 = 4-х контактный разъём, шаг 0.1’’ (2.54mm)
K5,K6,K7 = 2-х контактный разъём, шаг 0.1’’ (2.54mm)
JP1 = 2-х контактный джампер, шаг 0.1’’ (2.54mm)
K8 = 3-х контактный винтовой блок, шаг 5mm
RE1,RE2 = реле, 12V/960Ohm, 230VAC/3A, DPDT, TE Connectivity/Axicom type V23105-A5003-A201
Продолжение следует…
Статья подготовлена по материалам журнала «Электор» (Германия)
Удачного творчества!
Главный редактор «РадиоГазеты»

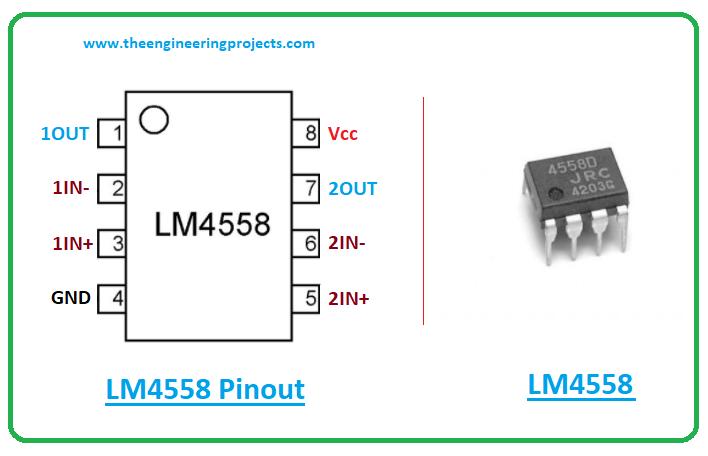

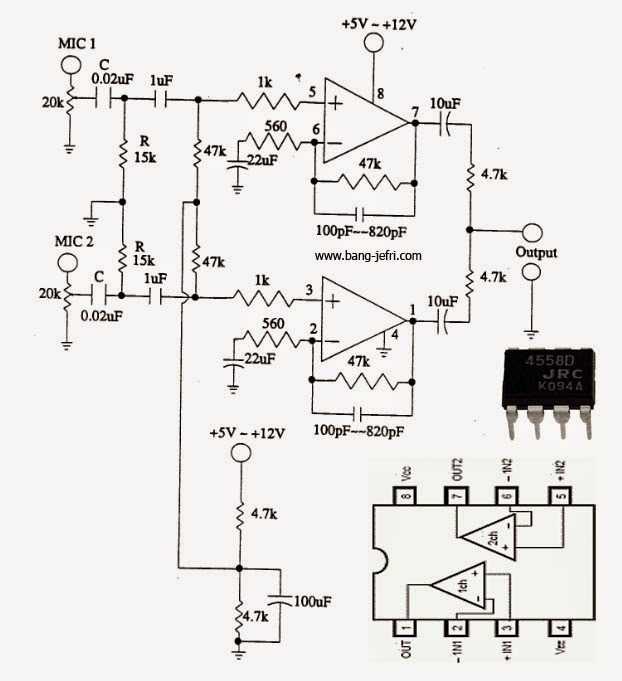

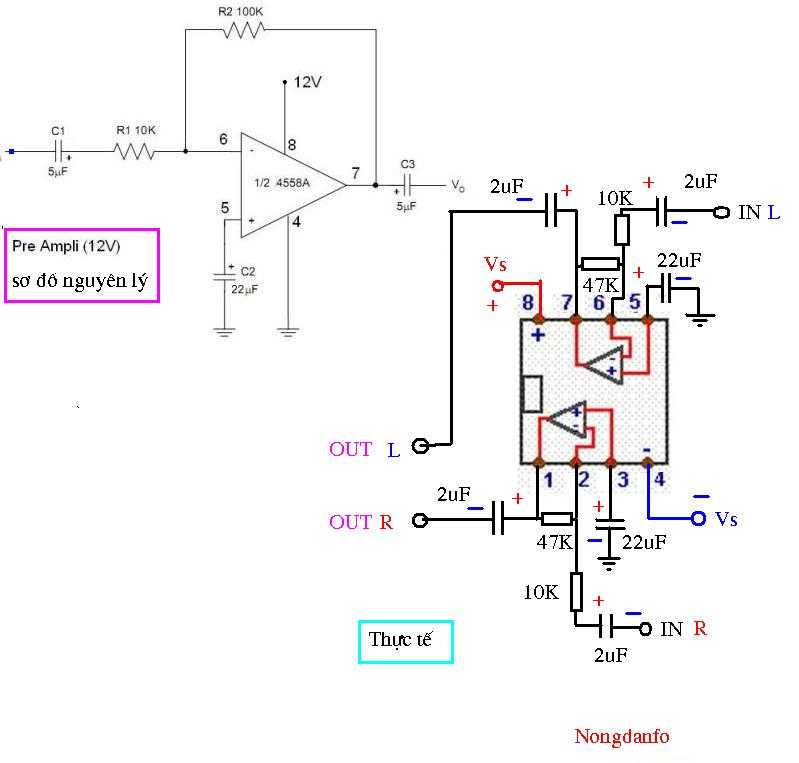

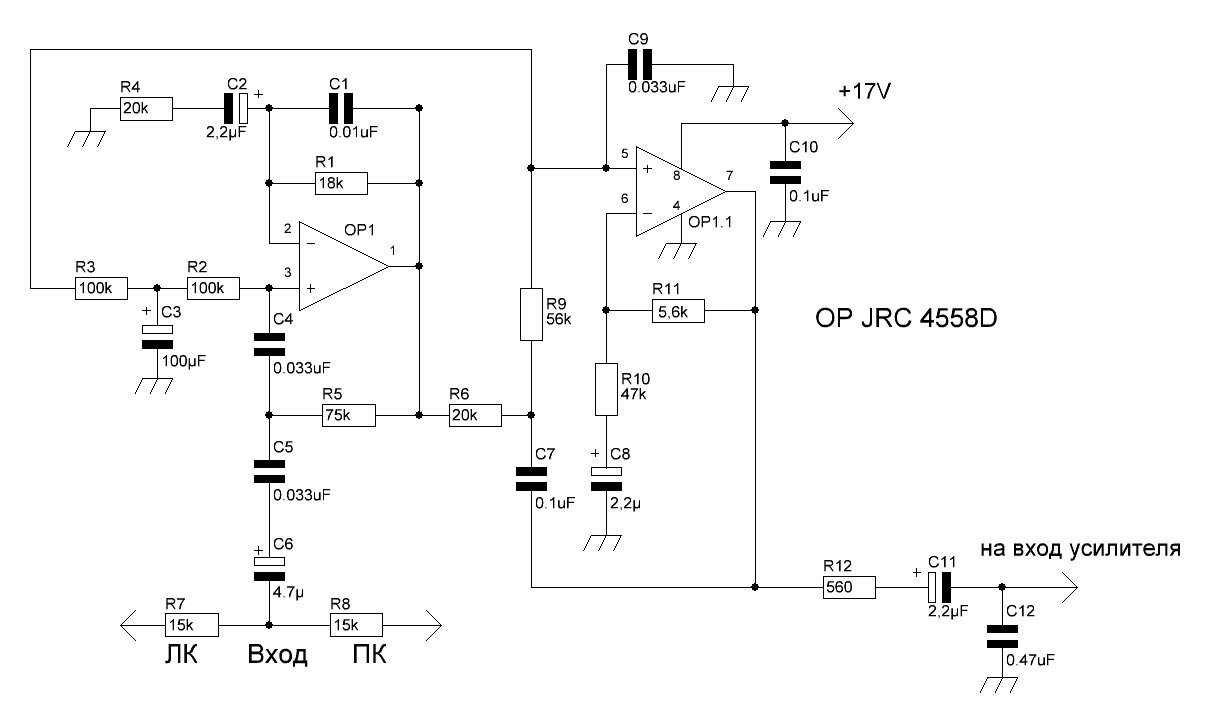

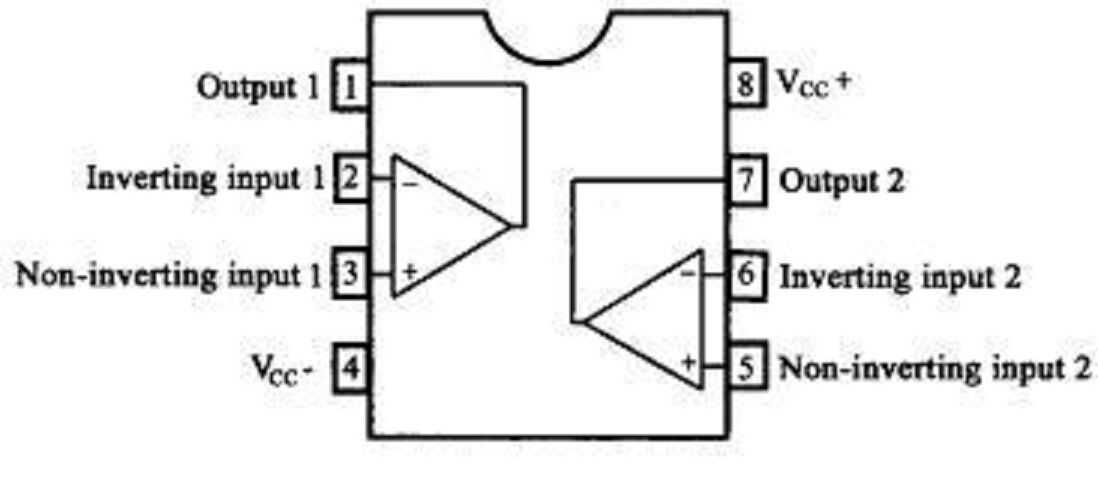

ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ НЧ С НЕОБЫЧНЫМ РЕГУЛЯТОРОМ ТЕМБРА
Рейтинг: 5 / 5
- Подробности
- Категория: Предварительные УНЧ
- Опубликовано: 19.03.2017 10:23
- Просмотров: 10419
Обычно, регуляторы тембра, как одно-двух-полосные, так и многополосные эквалайзеры, допускают регулировку уровня в определенных полосах частот. Поэтому, чтобы .получить возможность отстроиться от нежелательной помехи или призвука или усилить звук определенной частоты, нужно делать как можно больше полос эквалайзера, чтобы нужная частота точно оказалась в зоне действия одного из регуляторов.
Этот же регулятор отличается тем, что он позволяет не только регулировать уровни в двух полосах (НЧ и ВЧ), но и передвигать эти полосы в достаточно широких диапазонах (НЧ — 20…500 Гц, ВЧ — 5000-20000 Гц). Усилитель состоит из инверторного каскада на А1.1, двух активных фильтров на А1.3 и А1.4 и усилительного каскада на А1.2.
Входной стереосигнал НЧ поступает на Х1 и с него на пассивный регулятор громкости на сдвоенном резисторе R1. Резистор R2 служит для регулировки стереобаланса. Схема второго стереоканала не приводится, — она идентична первому. При помощи переменных резисторов R3 и R4 регулируется необходимый подъем или спад АЧХ на заданной частоте. Эти резисторы включены между инвертирующими входами А1.1 и А1.2, поэтому их взаимное исключается. С их помощью регулируется степень и фаза включения активных фильтров А1.3 и А1.4. Частота настройки активных фильтров определяется цепями C4-R13-R5 (НЧ) и C2-R14-R6 (ВЧ). Коэффициент передачи устройства зависит от коэффициента передачи операционного усилителя А1.2 (устанавливается сопротивлением резистора R10). В данном случае, коэффициент передачи равен 5, что при входном уровне сигнала 0,2V, дает выходной 1V. Глубина регулировки тембра ±12 дб. Если назначение усилителя в очистке сигнала от каких-то нежелательных помех или звуков, то резисторы R3-R6 удобнее сделать раздельными для каждого из стереоканалов, так как помеха, от которой нужно избавиться может быть только в одном из каналов. А в бытовом варианте будет удобнее одновременная регулировка в обоих каналах (резисторы сдвоенные). ОУ LM324N можно заменить любым счетверенным общего применения, например, К1401УД2, К1401УД1 (у них все выводы, кроме питания, совпадают с LM324N). Радиоконструктор 5-2005 Литература: 1. Porter В. Tone Control. -Wireless World. 1984. Vol.90, p. 73.
Оставлять комментарии могут только зарегистрированные пользователи
Самые интересные ролики на Youtube
Другие статьи посвящённые постройке этого УНЧ.
Как рассчитать и намотать силовой низкочастотный трансформатор для блока питания УНЧ? FAQ.
Самодельный усилитель и колонки для компьютера, плеера или мобильного телефона из доступных деталей. УНЧ, часть 1.
Техническое задание и сборочный чертёж для самодельного усилителя. УНЧ, часть 2.
Блок питания для усилителя низкой частоты из доступных деталей. УНЧ, часть 3.
Блок электронной регулировки громкости, стереобазы и тембра. УНЧ, часть 4.
Простые технологии обработки пластмассы и металла. УНЧ, часть 6.
Финальная сборка, наладка и испытание. УНЧ, часть 7.
Регулятор тембра.
Несмотря на то, что выглядит регулятор несколько необычно, тем не менее здесь применена классическая схема регулятора тембра Баксандалла. Как отмечалось выше из-за низких номиналов переменных сопротивлений номиналы конденсаторов получаются существенно больше «типовых» значений.
Конденсатор С7 (1 мкФ) определяет нижнюю частоту регулировки тембра, а конденсаторы C8 и C9 имеют значение 100 нФ и определяют частоту регулировки тембра на ВЧ. При желании глубину регулировки тембра можно увеличить до ± 10 дБ. За счет элементов IC4 исключено взаимное влияние цепей НЧ и ВЧ при регулировании тембров.
Не смотря на большие габариты и высокую стоимость, для этой части схемы настоятельно рекомендуется применение полипропиленовых конденсаторов.
Уровень шума регулятора тембра составляет всего -113 дБ в среднем положении регуляторов.
Реле RE1 служит для отключения регулятора тембра, если в нём нет необходимости. В этом случае сигнал снимается с выхода IC2A и поступает напрямую на вход IC9B в обход регулятора тембра. Чтобы избежать щелчков при коммутации служит резистор R18. Для снижения перекрестных помех коммутация в каждом канале осуществляется отдельным реле. В этом случае контактные группы реле можно запараллелить, что снизит сопротивление контактов и дополнительно повысит надёжность этой части схемы.
Транзисторные китайские усилители
Двигаемся от дешевых в сторону дорогих.
Самое дешевый и относительно пристойный усилитель, который мы нашли, – клон Marantz. Пристойный с учетом цены!
Клон Marantz
В Китае его можно посмотреть здесь.
Заявляется мощность – 2 канала по 65W на 4 ом. Нагрузка в диапазоне 2-16ohm. Судя по его весу и трансформатору, это почти соответствует действительности. Реальных ватт 55 на 4 ом. и порядка 45 на 8 ом. он выдаст. Дешевизна достигается использование корпуса в двух качествах. И как корпуса, и как радиатора. С трактом, шинами и питанием все хорошо. Регулятор громкости простенький, если очень часто крутить ручку громкости, через несколько лет он может начать «шуршать». А может и не начать. Могут возникнуть проблемы с его перегревом, если часами непрерывно использовать его в режиме «дискотека». Площадь корпуса для 55W маловата будет. Сгореть он вряд ли сгорит, но может. Греться, в долгом максимальном режиме, он будет адски. Не дискотечный усилитель.
Движемся дальше. Очень приличный вариант. Реальных приблизительно 120W. На драйвере UPC1342V с транзисторами в оконечнике.
Реальных 120W. Ссылка.
Приблизительно 100 Вт реальных ватт. Китайцы пишут, что сделан по схемотехнике MARANTZ. Так ли оно или нет, нам не известно. Но нет ни каких ограничений для копирования схем. Схемы не патентуются. Но даже если бы так оно было, — 25 жизни патента давно уже прошли.
От хорошего, к более лучшему. Приблизительно 120W реальных. Образцово показательное качество исполнения, питания, охлаждения, разводки и шин. Мы такой уже один купили. Все очень хорошо. Точно можем рекомендовать. Брали именно у этого продавца здесь.
В Китае его можно посмотреть здесь
Усилитель, для тех, кому требуется мощность. Аналоговый блок питания
Это очень важно, так как на высоких мощностях цифровые блоки питания выходят из строя очень быстро. Не очень хорошо, что стоит вентилятор
Но при этих мощностях прослушивания, уверяю вас, вы его не услышите точно. Возможно обороты вентилятора регулируются в зависимости от нагрева радиаторов. Возможно нет. Мы не знаем. 8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Если бы он был на пассивном охлаждении, то весил бы уже не 11,2 кг., а под все 30 кг. И если сейчас за него просят около 16 тыс. руб. с доставкой. То при пассивном охлаждении он бы стоил с доставкой, — под 30 тыс. руб. И возможно даже больше. И целесообразность тащить такой аппарат (по такой цене) из Китая несколько исчезает.
8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Размер: 360*308*92 мм. Вес нетто: 11,2 кг. Ссылка.
Хотя появился относительно мощный усилитель без вентиляторов, и получилось как и предполагалось дорого:
- На выбор: класс A/B: 165 Вт + 165 Вт, или класс A: 40 Вт + 40 Вт
- Выходное значение: 4-8 Ом
- Входная чувствительность: >= 300 мВ
- Размер: 435X400X150mm
- Общее гармоническое искажение: 0,05thd %
- Посылка Вес: около 23 кг.
- Медиа плеер на ПК
- Бюджетные усилители
- Выбор бюджетной акустики
Какие усилители вы считаете качественными?
Poll Options are limited because JavaScript is disabled in your browser.
Можно давать несколько ответов

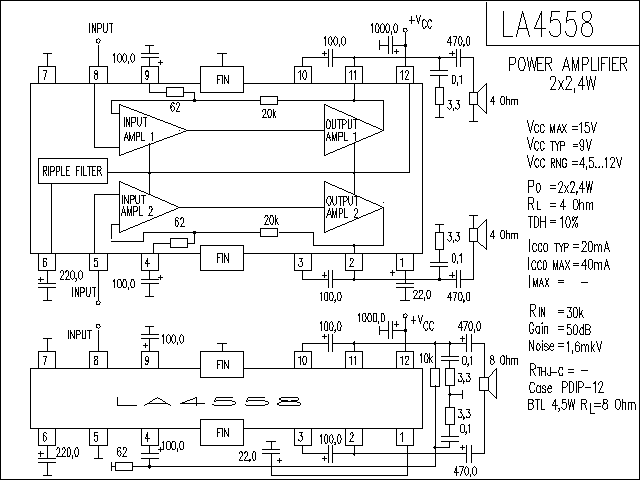

Схема усилителя
Схема усилителя проста и не содержит никаких дефицитных деталей. VR1 – переменный резистор с одной группой контактов, служит для регулирования громкости звука. Желательно использовать резистор с логарифмической характеристикой для плавности регулировки, но работать будет и обычный линейный.
Светодиод HL1 служит для индикации включения усилителя и загорается сразу при подаче на плату питания. Напряжение питания данной схемы лежит в пределах 8-18 вольт самый оптимальный вариант – 12 вольт, поэтому все электролитические конденсаторы нужно брать на напряжение не ниже 16 вольт, желательно установить больше – 25 вольт.
Микросхема, особенно при работе на большой громкости, ощутимо нагревается, поэтому ей необходим хотя бы небольшой радиатор. Конденсатор С5 подключается последовательно с динамиком и отсекает постоянную составляющую в сигнале, поэтому постоянное напряжение никак не появится на динамике, даже при выходе микросхемы из строя.
Работа узла УМЗЧ
Усилитель мощности построен на базе популярной микросхемы U7 (TDA2050). Это наверное самый распространённый аудио усилитель, работающий в классе AB. При общих гармонических искажениях на уровне 0,5% он позволяет достичь мощности порядка 30 Вт. Конденсатор C8 (1uF) отсекает постоянную составляющую сигнала и в то же время представляет собой фильтр высоких частот на входе. R20 (22k) определяет сопротивление на входе усилителя мощности.
Цепь обратной связи — резисторы R21 (680R) и R22 (22k), изменение их соотношения приводит к изменению усиления, причем снижение R22 или увеличение R21 вызывает уменьшение усиления. В даташите микросхемы TDA2050 производитель рекомендует чтоб оно было больше 24 дб. Конденсатор C29 (22uF) отсекает постоянную составляющую на входе усилителя. Резистор R19 (2,2 Ома) и конденсатор C32 (470nF) предотвращает самовозбуждение усилителя. Питание УМЗЧ фильтруют конденсаторы С26-C27 (2200uF) и C30-C31 (100nF). Остальные два канала работают аналогично.
