Как сделать светодиодный индикатор напряжения своими руками: схемы и инструкция

Схема лед драйвера на 220 вольт

Более надежный способ, позволяющий запитать светодиоды от сети, – применение специального преобразователя или драйвера, понижающего напряжение до безопасного уровня. Основное назначение драйвера под светодиод 220 вольт – ограничить ток через него в рамках допустимого значения (согласно паспорту). В его состав входят формирователь напряжения, выпрямительный мостик и микросхема токового стабилизатора.

Вариант драйвера без стабилизатора тока

При желании собрать устройство питания светодиодов от 220 В своими руками потребуется знать следующее:

• при использовании выходного стабилизатора амплитуда пульсаций существенно снижается;
• в этом случае на самой микросхеме теряется часть мощности, что сказывается на яркости свечения излучающих приборов;
• при использовании вместо фирменного стабилизатора фильтрующего электролита большой емкости пульсации не полностью сглаживаются, но остаются в допустимых пределах.

Двухуровневый индикатор напряжения на светодиодах

Индикацию осуществляют светодиоды HL1 и HL2, транзисторы VT1 и VT2 обеспечивают согласование светодиодов с выходами логических элементов. Светодиодный индикатор напряжения работает следующим образом. Если сетевое напряжение будет менее 200 В, компаратор на ОУ DA1.2 переключится в состояние с высоким уровнем напряжения (лог. 1) на выходе. Логический элемент DD1.2 инвертирует этот уровень, и на его выходе установится низкий уровень (лог. 0), поэтому светодиод HL1 погашен.

Одновременно на выходе элемента DD1.4 будет постоянно присутствовать лог. 1, в результате транзистор VT2 откроется и станет постоянно светить светодиод HL2 красного свечения, индицируя снижение сетевого напряжения ниже порога. Когда сетевое напряжение находится в интервале 200…250 В, на выходе ОУ DA1.2 присутствует лог. 0. Элемент DD1.2 инвертирует этот уровень, и на его выходе будет лог 1. В этом случае транзистор VT2 закроется (светодиод HL2 погаснет), а транзистор VT1 откроется, поэтому включится и будет постоянно гореть светодиод HL1 зелёного свечения, индицируя, что напряжение сети в норме.

При превышении сетевым напряжением 250 В компаратор на ОУ DA1.1 переключается в состояние с лог. 1 на выходе. Это приведёт к запуску генератора импульсов, и светодиод HL2 начинает периодически вспыхивать. В результате светодиод зелёного свечения светит постоянно, а красного — вспыхивает. Эта комбинация сигнализирует о превышении сетевым напряжением верхнего порога. Индикатор напряжения начинают налаживать с того, что устанавливают желаемые пороги переключения индикатора.

Для этого движки подстроечных резисторов R3 и R4 устанавливают в нижнее по схеме положение. К выходу ЛАТРа подключают вольтметр переменного тока и вход индикатора. Устанавливают на входе индикатора напряжение 200 В, и подстроечным резистором R3 добиваются включения светодиода HL2 зелёного свечения, при этом должен погаснуть светодиод HL1 красного свечения. Затем подают напряжение 250 В, и движком подстроечного резистора R4 добиваются периодического включения красного светодиода HL1 с одновременно горящим зелёным светодиодом.

На этом налаживание можно считать законченным. Индикатор напряжения на 220в применяют постоянные резисторы МЛТ, ОМЛТ, С2-23 соответствующей мощности, подстроечные — СП3-19, СП3-38а или импортные, оксидные конденсаторы — К50-35, конденсатор С2 — металлоплёночный импортный, например, В32922-С3334-К фирмы Epcos, рассчитанный на работу на переменном токе с номинальным напряжением не менее 305 В, С4 — плёночный серии К73 или керамический К10-17.

Светодиоды — любые маломощные соответствующего цвета свечения с диаметром корпуса 3…5 мм. В качестве корпуса индикатора использована круглая пластмассовая коробка диаметром около 55 мм из под косметического крема. В неё помещена круглая универсальная печатная плата из стеклотекстолита. Применён проводной монтаж.

Принцип работы индикаторной отвертки

Вне зависимости от вида прибора, основная идея его заключается в подаче сигнала о наличии напряжения в сети. При этом контактные модели определяют напряжение посредством касания к оголенному проводнику (жиле кабеля, контактным поверхностям приборов, проводящей ток жидкости и так далее), а бесконтактные «считывают» электромагнитное поле участка.

Однако в любом случае электрическую цепь в обычной индикаторной отвертке требуется замкнуть для получения информации – а именно, прижать пальцем контактную пластину на конце изделия. Человек – тоже проводник электроэнергии, на этом и основан принцип работы прибора.

Все изделия делят на группы не только по особенностям конструкции, но и по чувствительности. Самыми точными заслуженно считаются качественные электронные модели, самими малочувствительными – изделия с неоновой лампой. Последний тип инструмента воспринимает напряжение от 60 В.

В чем сложность подключения светодиода от сети своими руками?

При самостоятельном подсоединении, необходимо грамотно подойти к составлению электрической цепи

Важно учитывать следующие моменты:

• чтобы LED-элемент не сгорел, нужно сдерживать поступление прямого тока;
• нельзя допускать резкого увеличения обратного тока при достижении обратным напряжением определенного уровня.

Кроме того, важно помнить, что драйвер подает постоянный ток с относительно слабым напряжением. В отличие от него, напряжение сети достаточно высокое – 220В

Также оно обладает переменной частотой в 50 Гц.

Так как LED пропускает электричество только в одну сторону, он будет светиться на определенных полуволнах. Другими словами, свет будет постоянно мигать. Для человеческого глаза такое мерцание практически незаметно, однако оно повлияет на срок службы индикатора.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током. Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки

При прикосновении к фазному проводу лампочка засветит

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Общее устройство и принцип работы

Световыми индикаторами называют указатели, работающие на основе источника света. Светодиодные приборы работают за счет светового излучения из p-n-перехода при прохождении через него тока.

В быту используются переносные приборы для индикации, в том числе мультиметры. Основное предназначение – определение наличия/отсутствия тока и разности значений напряжения. Вольтаж зависит от типа прибора, по конструкции индикаторы бывают одно- и двухполюсные. При первом варианте токоведущая часть одна, при втором – две.

В магазинах продаются простые тестеры в виде авторучек и отверток. Конструкция размещается в корпусе из диэлектрика со смотровым окошком. Основные элементы: светодиод и резистор. Снизу располагается щуп, сверху металлический контакт для касания рукой.

Эти приборы позволяют:

• определить ноль и фазу;
• вольтаж на предохранительном оборудовании.

Однополюсные тестеры-отвертки делятся на:

• пассивные;
• с дополнительными функциями;
• с расширенным функционалом.

Пассивный тестер используется для определения наличия напряжения в электрооборудовании и проводке. Для контакта используется плоская отвертка, сопротивление создает схема в ручке. Светодиод загорается при прикосновении к детали, по которой течет ток.

Преимущества пассивной отвертки:

• простая конструкция;
• не требуется источник питания;
• не требуются специальные знания.

Недостатка два: тусклое свечение светодиода и необходимость во время тестирования снять перчатки.

Прибор с дополнительным функционалом можно использовать в двух режимах: бесконтактном и контактном. Определяется наличие напряжения, можно проверить провода, кабели, предохранители. Запитывается такой тестер от батареек. Ноль и фаза определяется так же, как с пассивной отверткой. При тестировании бесконтактным методом прибор держится, не касаясь нижней части. К проводнику подносится верхняя часть.

Индикаторы с расширенным функционалом цифровые. Сделать что-то подобное самостоятельно невозможно.

Большинство двухконтактных индикаторов профессиональные. По функционалу они почти не отличаются от одноконтактных. Эти приборы оснащены двумя щупами, на концах которых острые штыри. В процессе тестирования можно узнать значение напряжения (параметр отображается на экране).

Назначение элементов и принцип работы

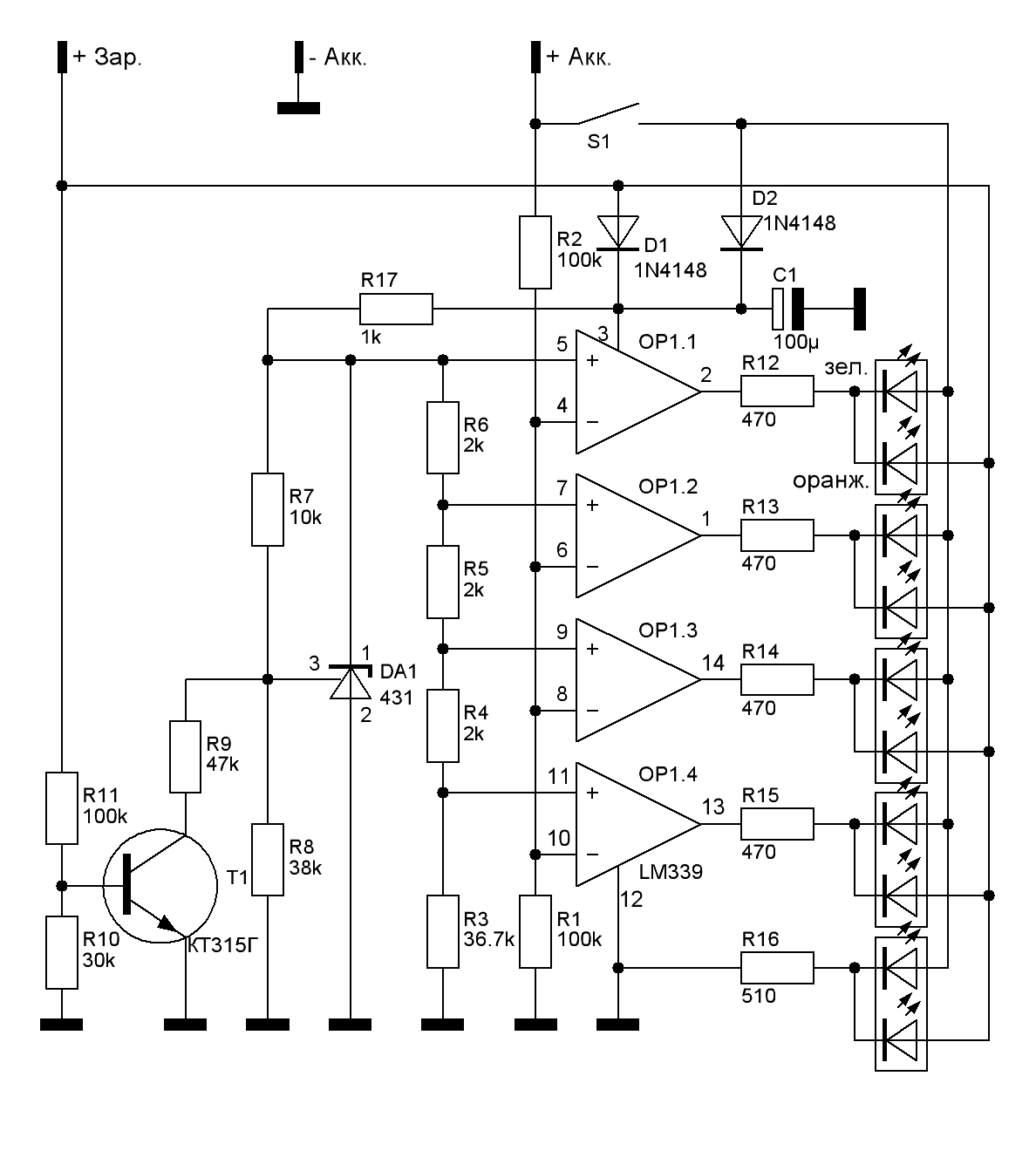

Вариант для автомобиля Простая схема для индикации напряжения бортовой сети автомобиля и заряда аккумулятора. Для повышения чувствительности в качестве антенны может быть использован отрезок изолированного провода или телескопическая антенна. Как пример приведем простейшую схему на контроллере ATMega

Этот вариант подходит для цепей до 12В. Такой индикатор годится для прозвонки проводов и выключателей.

Кроме дисплея такие устройства комплектуются зуммером, позволяющим без помех использовать прибор в условиях, когда цифровой индикатор не видно

Если на вход пробника подано импульсное напряжение, скважность импульсов можно оценить по яркости свечения того или иного светодиода

Если напряжение выше напряжение отсечки полевого транзистора, он открывается и притягивает затвор VT2 на землю, тем самым закрывая его. А жрет она, благодаря постоянно горящему светодиоду, немало.

Болотника и Д.

Точная подстройка порога срабатывания задается резистором R2. Генератор вырабатывает импульсы длительностью около 20 мс, следующие с частотой 15 Гц.

Таким образом, не смотря на свою простоту, схема позволяет заранее узнать, что батарейка начала подходить к концу. Как сделать нормальную мигалку на светодиоде из схемы так себе работающего индикатора электро поля

Распиновка светодиода

Для решения вопроса существует всего 3 способа:

Конструктивно

Согласно нормам, принятым во всем мире, на обычном светодиоде (не SMD типа), длинная ножка всегда является «+» или же анодом. Для работы светодиода на него должна подаваться положительная полуволна. А короткая – катодом.

С помощью мультиметра

Для проверки необходимо переключатель прибора поставить в режим «Прозвонка» и установить красный щуп мультиметра на анод, а черный – на катод. В результате светодиод должен засветиться. Если этого не произошло, необходимо поменять полярность (черный на анод, а красный на катод).

Визуально

Если присмотреться к светодиоду, то можно увидеть 2 кончика возле кристалла. Тот, который больше – катод, тот, что меньше – анод.

Принципиальная схема

Более доступная микросхема — светодиодный индикатор уровня AN6884 вывода для подачи извне напряжения на делитель опорного напряжения компараторов не имеет.

Поэтому регулировать её чувствительность не возможно, — она всегда около 250-300 мВ на всю шкалу. Это несколько затрудняет применение AN6884 в качестве светодиодного индикатора напряжения автомобильного аккумулятора.

Рис. 1. Принципиальная схема светодиодного индикатора напряжения автомобильного аккумулятора на AN6884.

Микросхема А1 — AN6884, предназначена для работы в индикаторах уровня сигнала в аудиотехники. Микросхема рассчитана на питание от источника 5…15.5V, это соответствует тем напряжениям, которые могут быть в низковольтных цепях автомобиля. Схема измерителя питается от того же источника, напряжение которого она измеряет.

Тот факт, что питающее напряжение меняется одновременно с измеряемым, на достоверность измерения влияния не оказывает. Компараторы микросхемы AN6884 сравнивают входное напряжение с опорным, полученным от внутреннего стабилизатора напряжения микросхемы. Поэтому, напряжение питания влияет только на яркость индикаторных светодиодов, но не на точность измерения.

Минимальное напряжение, которое может измерить прибор равно 9V. При таком напряжении горит HL5. Светодиод HL1 загорается при напряжении более 14,5V.

Рис. 2. Печатная плата для схемы индикатора.

Для того чтобы индикация начиналась с 9V в схеме есть цепь VD1-R2. А напряжение на вход микросхемы снимается с R2. Поэтому, пока напряжение между нижним выводом R2 и катодом VD1 меньше 7,5V, сопротивление VD1 велико, а напряжение на R2 очень мало.

При превышении напряжения стабилизации стабилитрона он начинает пропускать ток, и с дальнейшим увеличением напряжения, на R2 напряжение будет пропорционально увеличиваться.

Разновидности схем и их особенности

Существует 3 схемы драйверов светодиодных ламп, это варианты создания оптимального напряжения в устройствах на светодиодах. Они отличаются сборкой драйвера. Он может быть собран на основе схемы с понижающим трансформатором, такой вариант применяется в мощных и ярких лампах.

Более дешевый вид – сборка по схеме с конденсатором.

А третий вариант используется для схем с большим количеством диодов или при сборке диммируемых ламп. Их называют инверторные схемы.

Вариант N1 – с конденсаторами для снижения напряжения

Это самый распространенный тип сборки, который используется в бытовых лампочках. Основными элементами для снижения напряжения выступают конденсаторы С2, С3 и резистор R1. Во время включения лампы резисторы R2 и R3 предохраняют прибор от короткого замыкания и ограничивают ток. Встроенный защитный диод VD1 нужен для преобразования напряжения.

Резистор R4 разряжает прибор, когда ток перестает поступать. В некоторых конструкциях для светодиодных ламп используются не все 4 резистора, а других их комбинации. Такую схему можно сделать и своими руками, используя новые и старые детали.

Преимущества схемы светодиодных ламп с конденсатором:

• невысокая стоимость;
• разнообразные значения напряжения на выходе;
• простая сборка.

Недостатки:

1. Поскольку гальваническая развязка отсутствует, есть вероятность удара током. Поэтому во время ремонта ламп запрещено прикасаться к токоведущим частям, находящимся под фазой.
2. Напряжение на нагрузке диодов зависит от напряжения входящего тока. Светодиоды могут перегореть, потому что нет стабильной величины подачи электричества.
3. Из-за достаточно малой емкости конденсаторов не получится достичь большого светового потока.

Вариант N2 – с импульсным драйвером

Импульсный драйвер гарантированно защищает диоды от помех в подаче тока и перепадов напряжения. Это его главное отличие от драйвера с конденсатором. В данной схеме используются конденсаторы, резисторы и мостовой выпрямитель.

Практически у каждого производителя светотехнического оборудования существует своя схема устройства. Рассмотрим для примера микросхему СРС9909 компании Clare. Она используется для энергосберегающих и экономичных приборов, эффективность применения составляет 98%.

Для сборки своими руками такая схема может использоваться при мощности светильников не более 25В. Широко применяется в электросетях резервного и аварийного освещения.

Преимущества:

1. Питание схемы может происходить напрямую от 550В.
2. Драйвер комплектуется встроенным стабилизатором.
3. Возможность работы в сети с переменным напряжением. Входной диапазон в зависимости от типа модели может быть от 5 до 65В.
4. Широкий температурный диапазон применения: от -55°С до +85°С.
5. Компактность.
6. Высокий КПД в сочетании с низким уровнем пульсации.

Недостатки:

1. Более сложная схема, чем с применением линейной конструкции.
2. Более высокая стоимость по сравнению с вариантом с конденсатором.
3. Нагревается при работе, значительные длительные перегревы могут приводить к уменьшению срока эксплуатации.
4. Для предотвращения электромагнитных помех, источником которых является импульсный драйвер, необходимо устанавливать дополнительный фильтр. В дешевых вариантах он не используется.
5. Образует нелинейную нагрузку на сеть.

Вариант N3 – с диммируемым драйвером

Схема подключения светодиодной лампы с диммируемым драйвером позволяет регулировать яркость свечения. С помощью ламп с использованием такой схемы можно варьировать степень освещенности помещения или рабочей зоны. Такие схемы широко используются в интерьерном освещении.

Различают 2 основных варианта диммируемых драйверов. Первый работает с ШИМ-управлением. Он монтируется между блоком питания и лампой. В этом случае электричество подается в виде разных по длительности импульсов. Часто такие схемы используются в бегущих строках.

Второй вариант используется для приборов со стабилизированным током, в этом случае драйвер воздействует напрямую на источник тока. Изменение цвета свечения происходит при регулировании подаваемого тока. При увеличении подачи электричества белые диоды начинают светиться синеватым, а при уменьшении излучают желтоватый свет.

По виду управления устройства с диммером могут быть:

• кнопочные;
• механические;
• дистанционные.

Преимущества:

1. Простота реализации.
2. Возможность регулирования освещения.
3. Приемлемая стоимость.

Недостатки:

1. Некоторые диммеры с ШИМ-управлением имеют стробоскопические эффекты, которые могут быть очень опасными в промышленности.
2. Высокий уровень излучаемых помех.
3. Повышенная утомляемость зрения.

Схемы индикатора напряжения своими руками

Основная функция индикатора напряжения в быту – определить целостность электросети. Для радиолюбителя важна возможность определить параметры и прозвонить даже неработающие электроприборы. Своими руками можно сделать только первый тип индикаторов. Опытный радиолюбитель может сделать индикатор, позволяющий прозванивать провода.

В быту часто используются самодельные пробники (контрольки), реже – мультиметры. Контролька – это лампочка накаливания в патроне, провода выполняют роль щупов. Она позволяет не только определить наличие/отсутствие тока, но и вольтаж по яркости свечения. Сделать что-то подобное со светодиодной лампой не получится.

Мультиметр позволяет определить все параметры сразу, так как выполняет функции вольтметра, амперметра и омметра. Им можно определить емкость конденсаторов, проверять транзисторы и диоды. Такой прибор сделать нельзя, его нужно купить.

Простая схема индикатора

Схема с применением транзисторных элементов и сопротивлений используется в указателях, работающих с постоянным и переменным напряжением до 600 вольт. Подобная конструкция несколько сложнее, сравнительно с индикаторной отверткой, однако добавление деталей делает указатель напряжения на светодиодах универсальным инструментом. Его можно совершенно безопасно использовать для проверки напряжения в диапазоне от 5 до 600 вольт.

На представленной схеме хорошо просматривается полевой транзистор VT2, который служит основой всей конструкции индикатора. Срабатывание устройства зависит от порогового значения напряжения, зафиксированного разностью потенциалов в положении затвор-исток.

Величина максимально возможных сетевых напряжений находится в зависимости от падения потенциала в позиции сток-исток. По своей сути этот транзистор является своеобразным стабилизатором тока. Транзистор VT1 является биполярным, используемым для обратной связи и поддержки заданных параметров.

Самодельный индикатор функционирует следующим образом. Когда на вход подается напряжение, в контуре появляется электрический ток. Его величина зависит от сопротивления R2 и напряжения биполярного транзистора VT1 в переходе база-эмиттер. Свечение маломощного светодиода вполне возможно при стабилизирующем токе в 100 мкА. При напряжении в база-эмиттер около 0,5 вольт, сопротивление R2 должно находиться в пределах от 500 до 600 Ом. От возможных скачков тока светодиод защищен неполярным конденсатором С, емкость которого составляет 0,1 мкФ.

Мощность резистора R1 составляет 1 Мом, что вполне достаточно для использования его в качестве нагрузки транзистора VT1. При работе с постоянным напряжением диод VD выполняет защитную функцию и проверку полюсов. Когда проверяется переменное напряжение, этот диод становится выпрямителем и служит для срезания отрицательной полуволны. Величина его обратного напряжения составляет не менее 600 вольт. Сам светодиод HL следует выбирать с наибольшей яркостью, чтобы сигнал был заметен даже при минимальном токе.

Пробник электрика: принцип работы и изготовление

Простой определитель на двух светодиодах и с неоновой лампочкой, получивший среди электриков название «аркашка», несмотря на несложное устройство, позволяет эффективно определять наличие фазы, сопротивления в электроцепи, а также обнаруживать в схеме КЗ (короткое замыкание). Универсальный пробник для электрика в основном используется для:

• Диагностики на обрыв катушек и реле.
• Прозвонки моторов и дросселей.
• Проверки выпрямительных диодов.
• Определения выводов на трансформаторах с несколькими обмотками.

Это далеко не полный перечень задач, которые решают с помощью пробника. Но и перечисленного достаточно, чтобы понять, насколько полезно это устройство в работе электромонтера.

В качестве источника питания для этого устройства используется обычная батарейка с показателем напряжения 9 В. Когда щупы тестера замкнуты, величина потребляемого тока не превышает 110 мА. Если же щупы разомкнуты, то устройство не потребляет электроэнергию, поэтому ему не нужен ни переключатель режима диагностики, ни выключатель энергопитания.

Пробник способен выполнять свои функции в полной мере, пока напряжение на источнике питания не падает ниже 4 В. После этого его можно использовать в качестве указателя напряжения в цепях.

Во время прозвонки электрических цепей, показатель сопротивления которых составляет 0 – 150 Ом, загорается два светоизлучающих диода – желтого и красного цвета. Если показатель сопротивления составляет 151 Ом – 50 кОм, то светится только желтый диод. Когда на щупы прибора подается напряжение сети величиной от 220 В до 380 В, начинает светиться неоновая лампа, одновременно с этим наблюдается легкое мерцание LED-элементов.

Схема этого индикатора напряжения имеется в интернете, а также в специализированной литературе. Изготавливая такой пробник своими руками, его элементы устанавливают внутри корпуса, который изготовлен из изоляционного материала.

Зачастую для этих целей используется корпус от ЗУ любого мобильного телефона или планшетного компьютера. С передней части корпуса следует вывести штырь-щуп, с торцевой – качественно изолированный кабель, конец которого снабжен щупом или зажимом-«крокодильчиком».

Сборка простейшего пробника напряжения со светодиодным индикатором – на следующем видео:

https://youtube.com/watch?v=uOhEbo4vW9k

Безопасность при подключении

При подключении к 220В следует учитывать, что выключатель освещения обычно размыкает фазный провод. Ноль при этом проводится общим по всему помещению. Кроме того, электросеть зачастую не имеет защитного заземления, поэтому даже на нулевом проводе присутствует некоторое напряжение относительно земли. Также следует иметь в виду, что в некоторых случаях провод заземления подключается к батареям отопления или водопроводным трубам. Поэтому при одновременном контакте человека с фазой и батареей, особенно при монтажных работах в ванной комнате, есть риск попасть под напряжение между фазой и землей.

В связи с этим, при подключении в сеть лучше отключать и ноль, и фазу при помощи пакетного автомата во избежание поражения током при прикосновении к токоведущим проводам сети.

Пробник для проверки фазного напряжения

Электриками часто используется индикаторная отвёртка. Это небольшая отвертка, довольно «слабая» на вид, неспособная затянуть винты с большим моментом. Но у нее другое назначение. Это индикатор фазы сети. Фазные провода сети находятся под повышенным напряжением относительно земли и нулевого провода, смертельно опасным для человека.

Отвертка индикаторная — это простой и надежный тестер напряжения. Она не позволяет измерять напряжение, но безошибочно говорит о наличии напряжения, которое МОЖЕТ быть опасным. Наиболее распространен индикатор на основе неоновой лампочки. Это классика, конкурировать с которой очень сложно, и вот почему:

• Простота устройства,
• Высокая надежность,
• Высокая чувствительность,
• Дешевизна.

Стоит уделить ей подробное внимание в отдельном разделе и описать, как работает этот пробник

Индикатор напряжения сети газоразрядный

Принцип работы индикаторной отвертки состоит в особенно малом токе тлеющего разряда в неоновой лампочке, который поддается визуальному обнаружению. В то же время напряжение разряда очень удачно расположено в диапазоне от 70–80 вольт и выше.

Последовательно с лампочкой включается токоограничивающий резистор с номиналом 500–1000 килоом. Он защищает от чрезмерного тока лампочку и тело человека.

Особенность неонового индикатора в том, что человек является частью электрической цепи, к которой приложено высокое напряжение. Но поскольку тело человека имеет сопротивление порядка 1–4 килоом, то подавляющая часть напряжения падает на лампочке и соединенном с ней резисторе.

На самом человеке падают единицы вольт, что совершенно безопасно. Ни в коем случае нельзя использовать отвертку без сопротивления!

Индикаторной отверткой нельзя сделать почти ничего, кроме как определить фазу и ноль. Но это очень важная и обязательная задача, имеющая прямое отношение к электробезопасности. Как отвертка индикатор довольно слаб и такой отверткой нельзя затягивать винты с большим усилием.

Удерживая отвертку в руке, осторожно касаются токоведущих частей. При этом обязательно нужно касаться металлической кнопочки или ободка на изолирующей ручке отвертки, чтобы цепь замкнулась через тело на землю

Если лампочка внутри отвертки светится малиновым светом, то данный проводник — одна из фаз сети. Иначе это нейтраль, имеющая связь с землей, или заземление, или изолированный участок цепи (проводник).

Свечение может наблюдаться даже на тех проводниках, которые «не бьют током». Это сетевые наводки через емкостную связь

С ними также необходимо соблюдать осторожность. Если величина емкости достаточно велика, то такой проводник может быть опасным
